Особенности установки и разновидности скрытых розеток

Оглавление

Разновидности розеток

Правильно подобранные и размещенные розетки обеспечивают функциональность и лаконичный внешний вид кухни. Есть разные решения:

  • накладные модели;
  • встраиваемые;
  • скрытые, подходящие для монтажа в столешницу, ящики или шкафы;
  • угловые варианты;
  • поворотные и выдвижные.

Наружные или накладные типы для кухонь используются редко, поскольку защищены только коробкой, что небезопасно в условиях повышенной влажности.

Встраиваемые варианты часто применяются для мощной аппаратуры, но покупать их надо с заземлением, а при монтаже обеспечивать свободный доступ. Есть много моделей, которые гармонично дополнят стиль кухни.

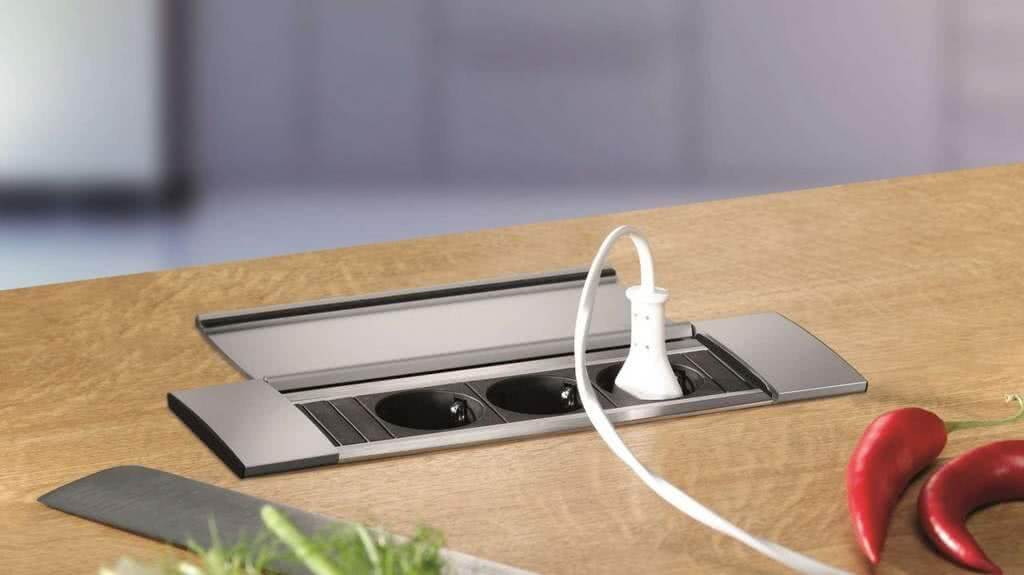

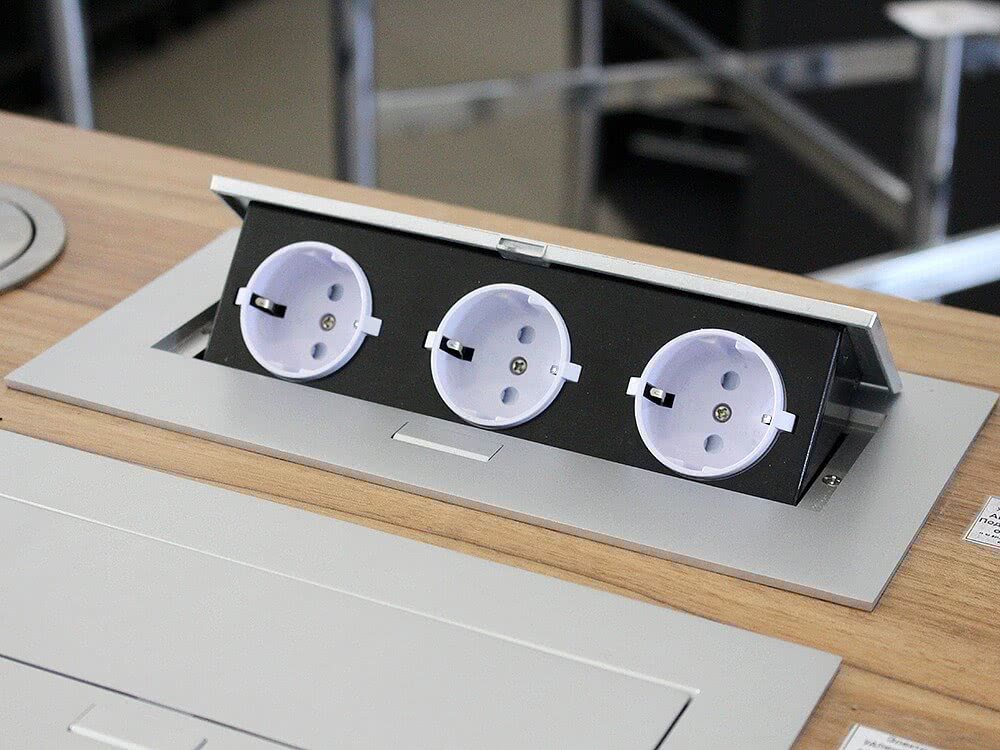

Скрытые варианты устанавливают прямо в столешницу или ящики, применяются в качестве дополнительного элемента. Они экономят свободное место, весьма практичны.

Модным и функциональным решением являются угловые модели. В продаже есть те, у которых используется выдвигающаяся вилка или простой вариант. За счет такого типа можно задействовать угловое пространство, которое редко используется на соединении двух стен.

Кроме описанных вариантов, существуют целые блоки с несколькими точками для подключения, отдельно встроенные выходы для зарядки телефона или подключения ТВ и радио в розетку.

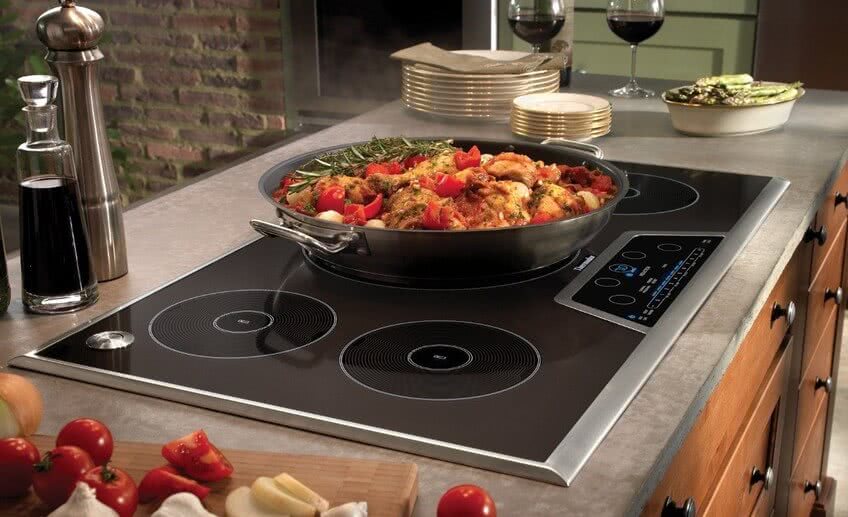

Для электроплит

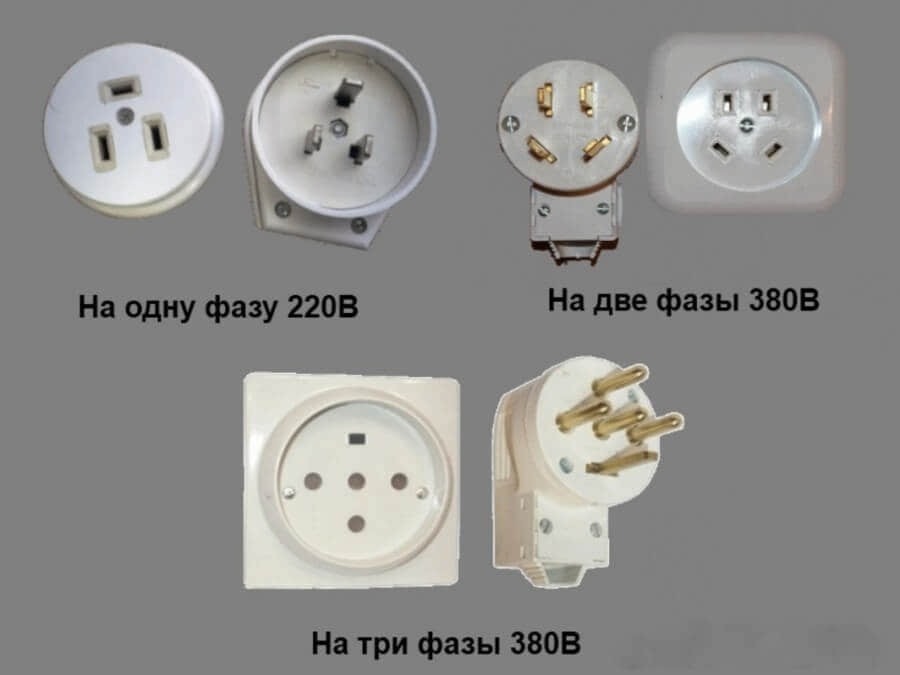

Отдельно нужно выделить виды для электроплиты, поскольку такие розетки в сравнении со стандартными немного отличаются и пропускают больше номинального тока через себя.

Точки называются силовыми, чаще подключаются к однофазной сети при помощи кабеля на 3 жилы. Устройства рассчитаны на 25 и 32А, но есть и более мощные. Контакты во время поступления тока не греются.

Подобно обычным розеткам, у них есть механизм, декоративная накладка для защиты и шурупы. Основное отличие от стандартных типов — конструкция механизма.

3 основных вида розеток для электроплит:

скрытые — шина для розеток ставится внутрь стены, поэтому рабочая зона отвода получается полностью закрытой, что существенно повышает герметичность и безопасность;

  • накладные — устанавливаются поверх отводов, самостоятельно проводить работу удобнее и быстрее, нет потребности создавать отверстие в стене, но сама точка видна над стенкой, сокращается герметичность;
  • комбинированные — сложные модели скрытого вида — кроме установки в отверстие, они включают дополнительную защитную панель, которая защищает контакты от влаги, жира и других факторов.

Конструктивно они бывают одинарные или двойные, но во втором случае электрики советуют брать модели повышенной мощности, чем надо плите. В таком случае можно запитать вытяжку или другие приборы.

Выдвижные и поворотные

Такие модели красиво смотрятся, их удобно использовать, а при необходимости можно спрятать. Визуально они подобны компьютерному сетевому фильтру, который ставится в небольшой тубус. Главный механизм монтируется в столешницу, а для использования достаточно нажать на кнопку, чтобы выдвижные точки были доступны. Примеры размещения видны на фото.

Хотя это современный и удобный вид электророзетки, но до начала использования надо знать возможные минусы:

  • заранее продумать схему расположения, поскольку сам тубус занимает много места внутри шкафа, которое в процессе эксплуатации может понадобиться;
  • проводку надо заводить внутрь мебель, что усложняет процесс установки и перемещения мебели при необходимости;
  • из-за сложной конструкции появляется больше рисков поломок, поэтому подбирать следует качественный товар, который в разы дороже стандартных видов;
  • всплывающие над столешницей модели будут менее устойчивые в развернутом состоянии, сам тубус шатается, а неловкое выдергивание шнура может повредить блок;
  • в случае поломки найти и заменить устройство проблематично.

Каждый владелец сам определяет, какие лучше ставить розетки на своей кухне. Работу можно выполнять самостоятельно, если есть опыт в этой сфере, или поручить дело мастерам. В любом случае, надо учитывать варианты расположения.

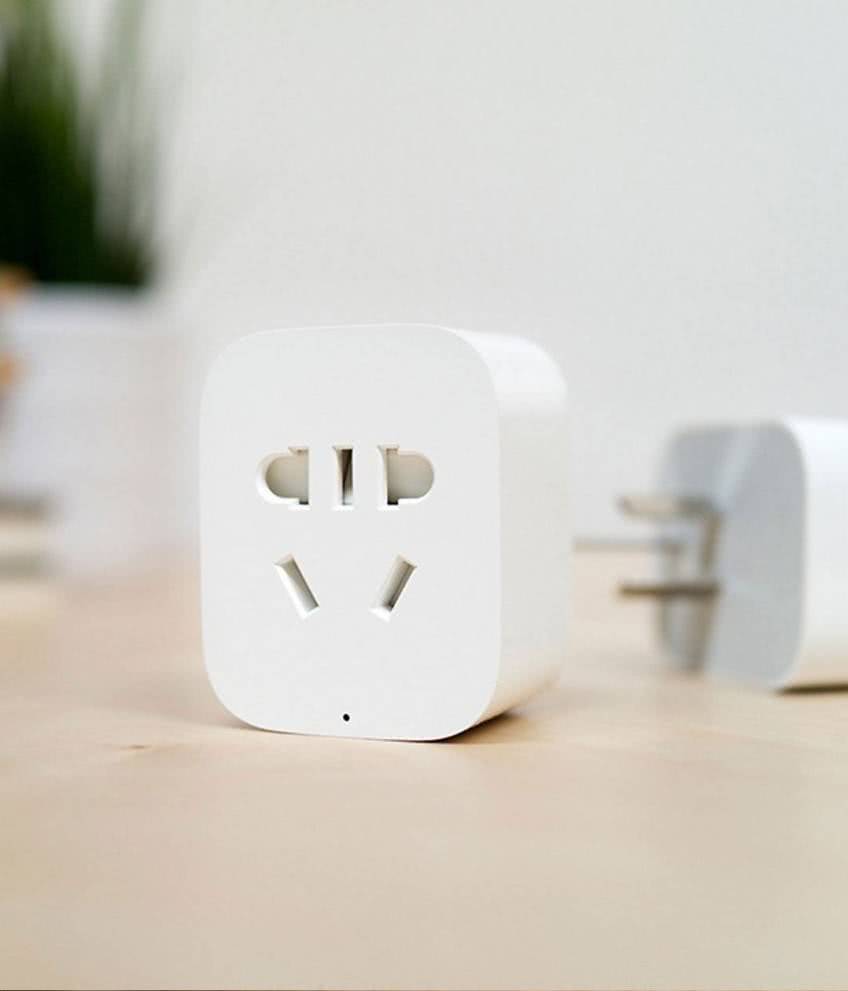

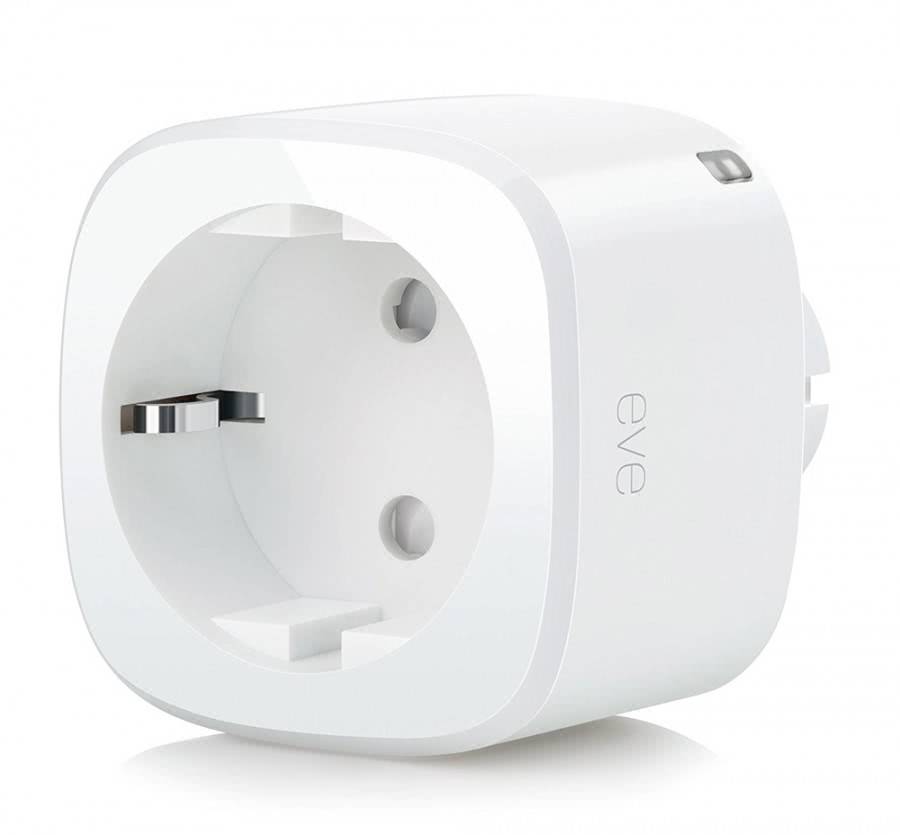

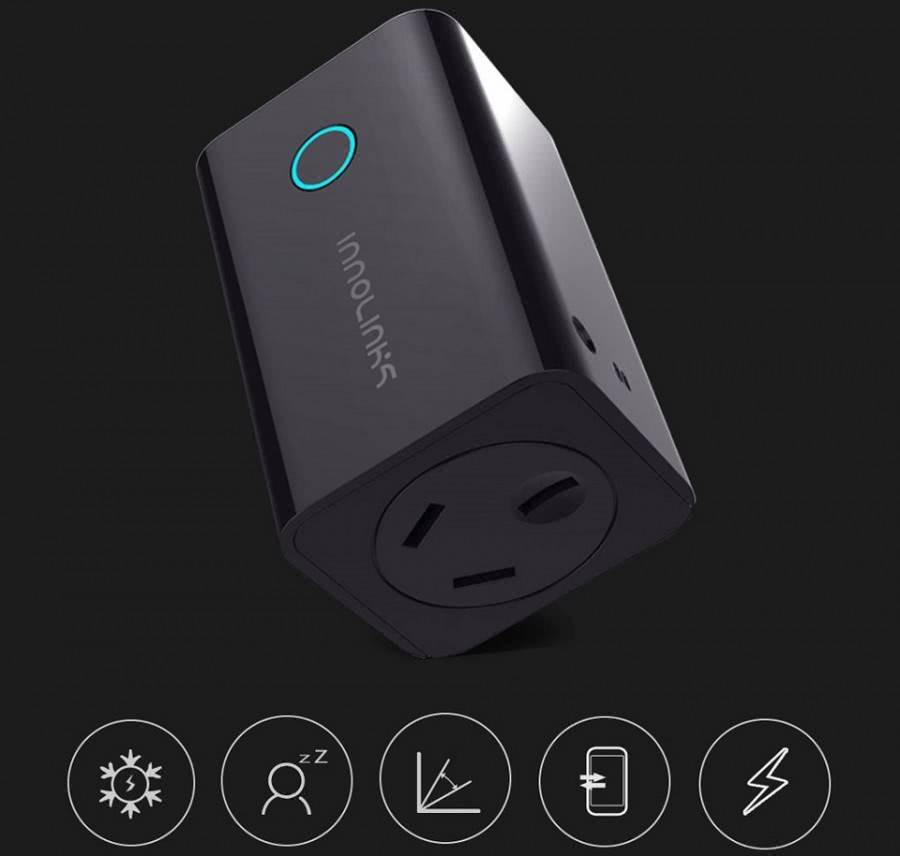

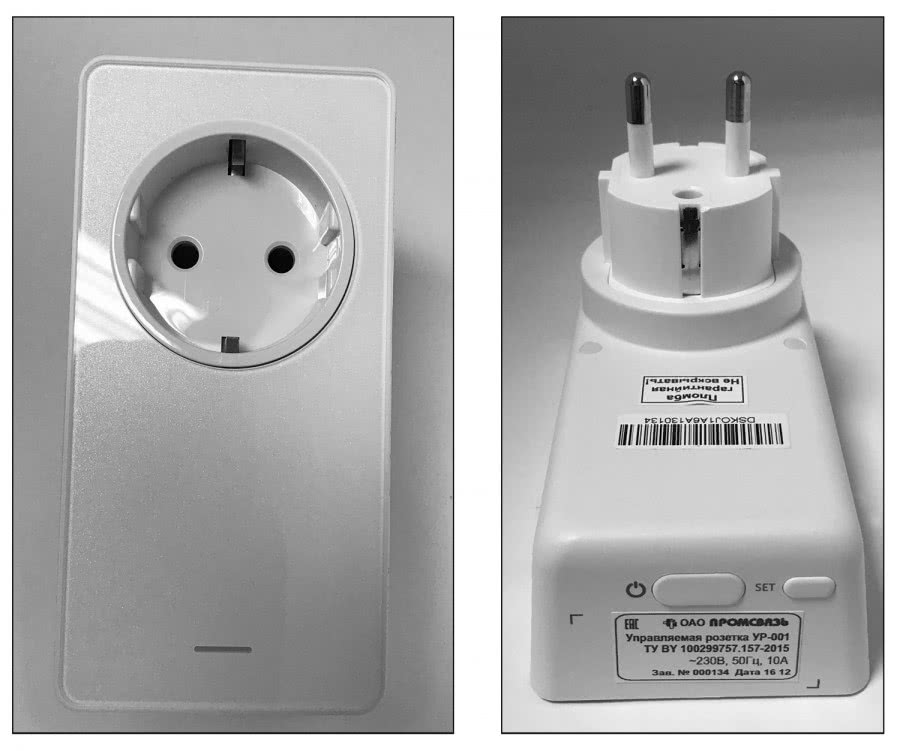

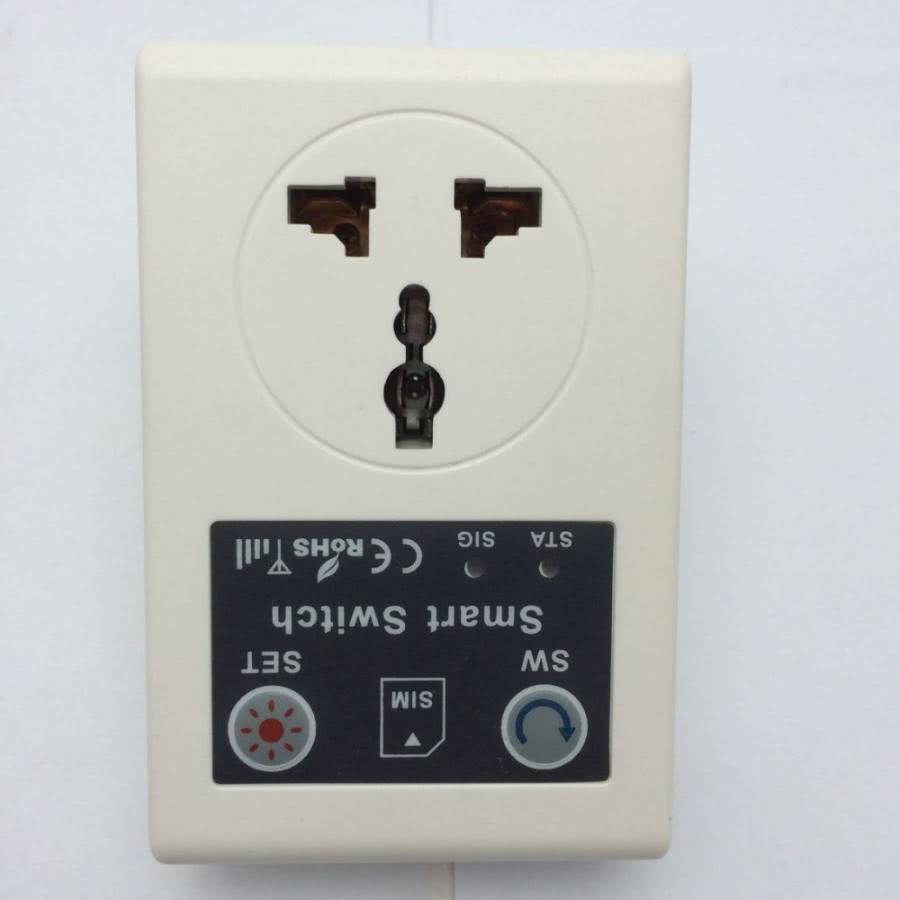

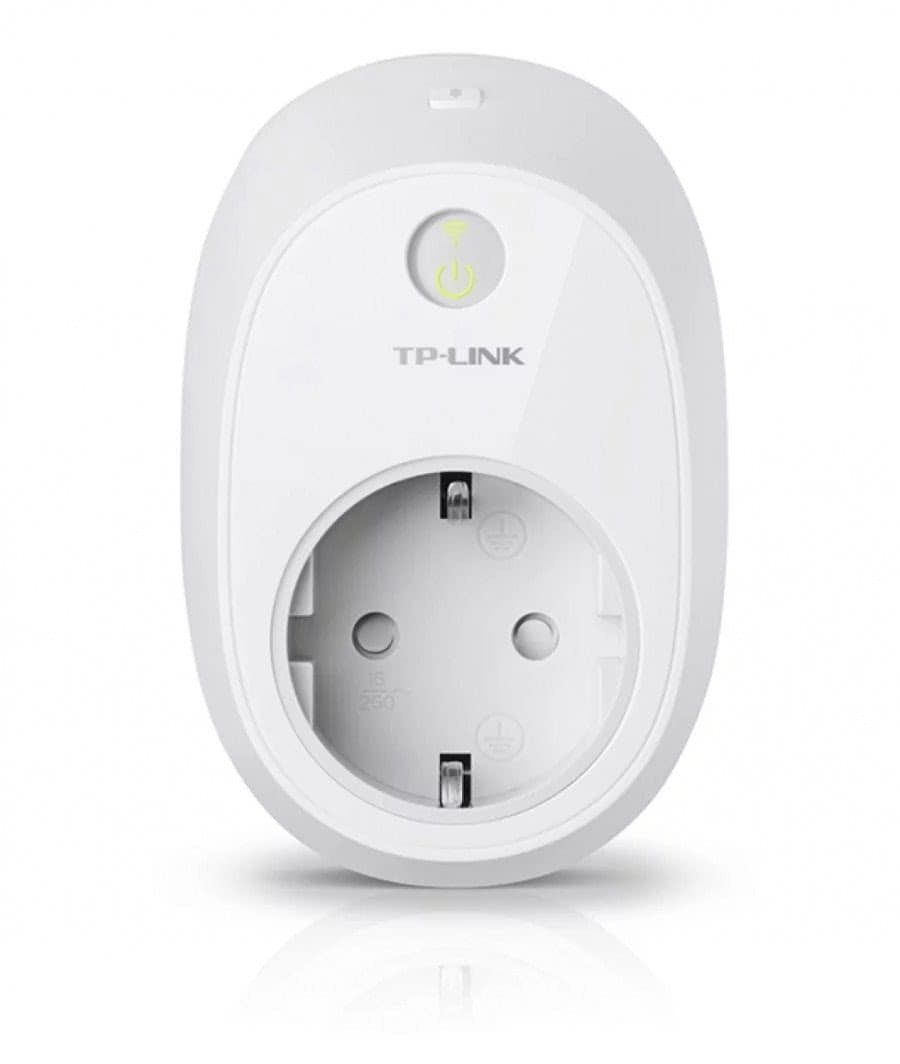

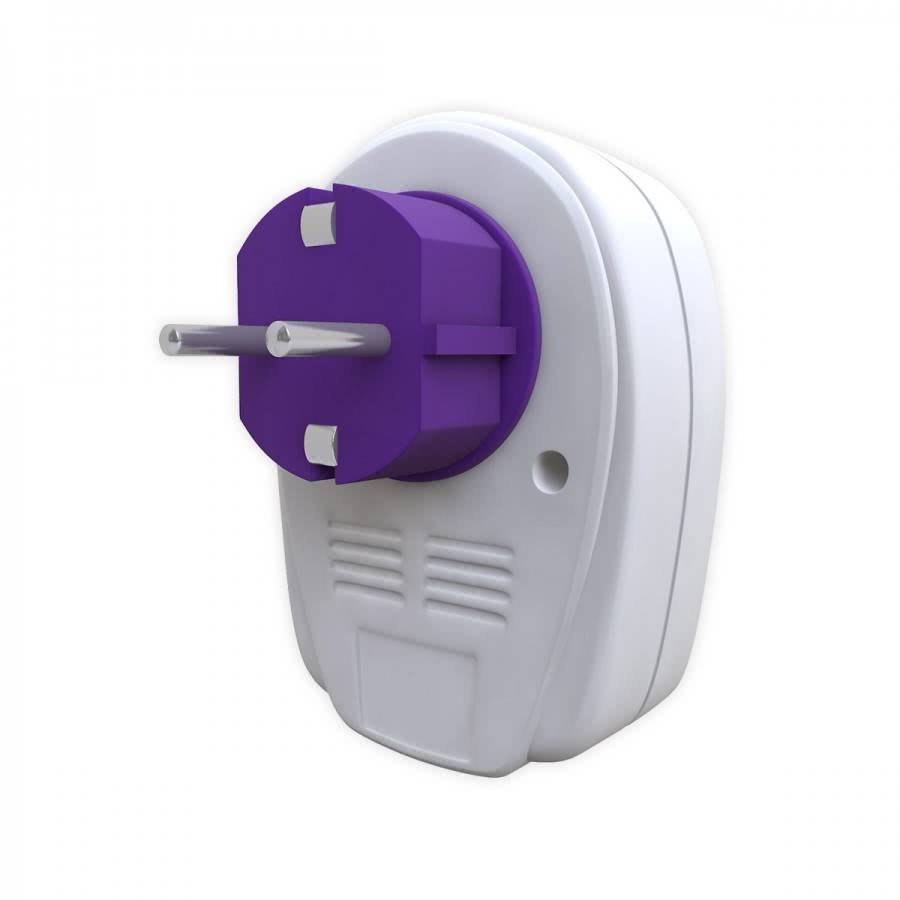

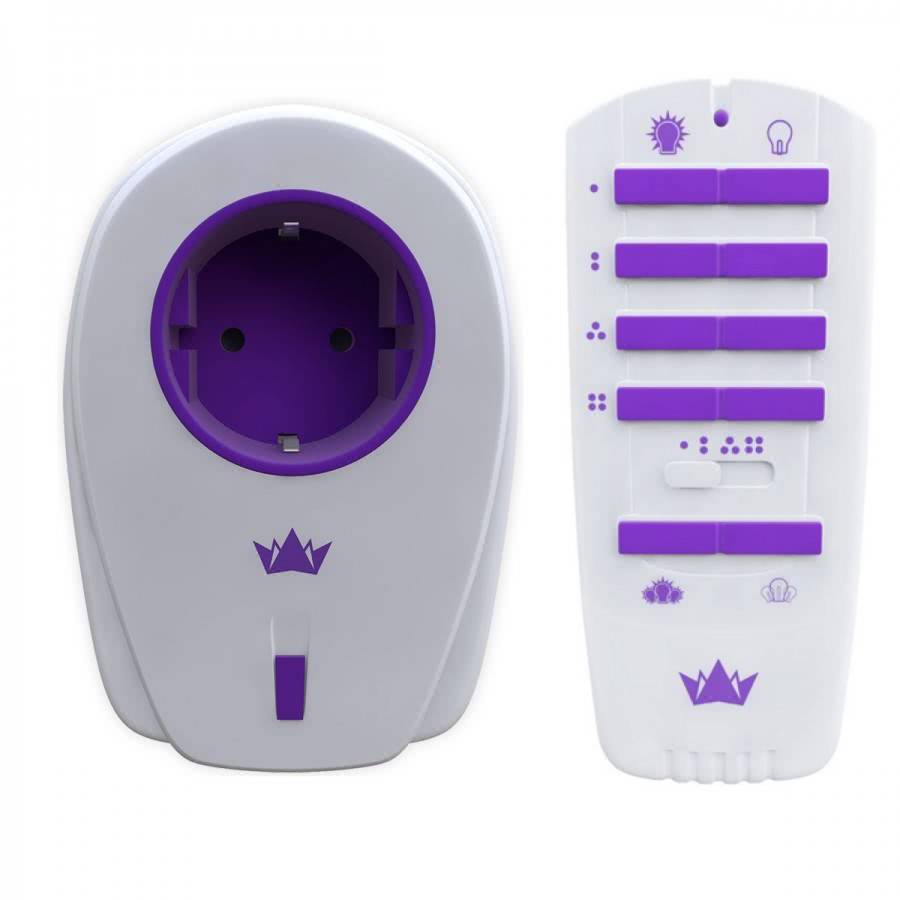

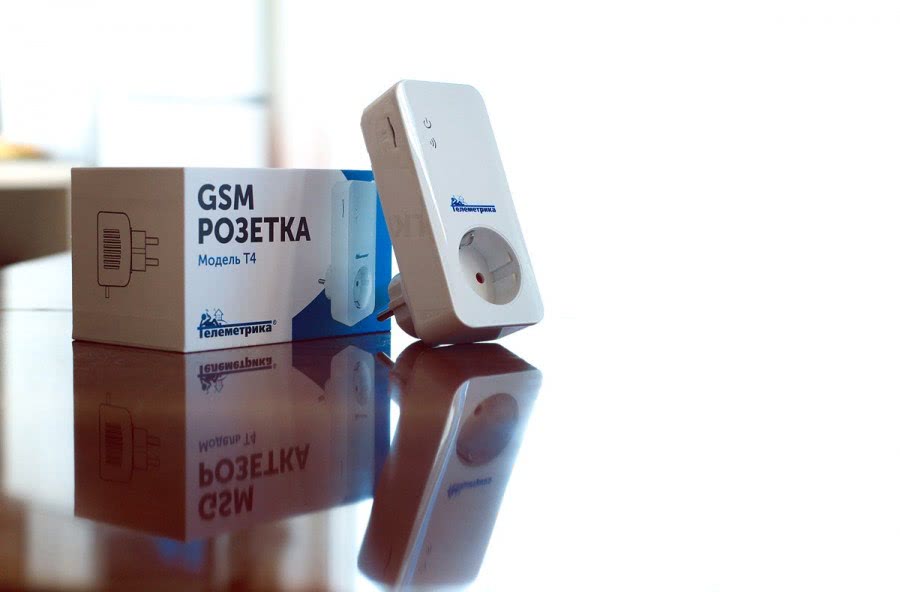

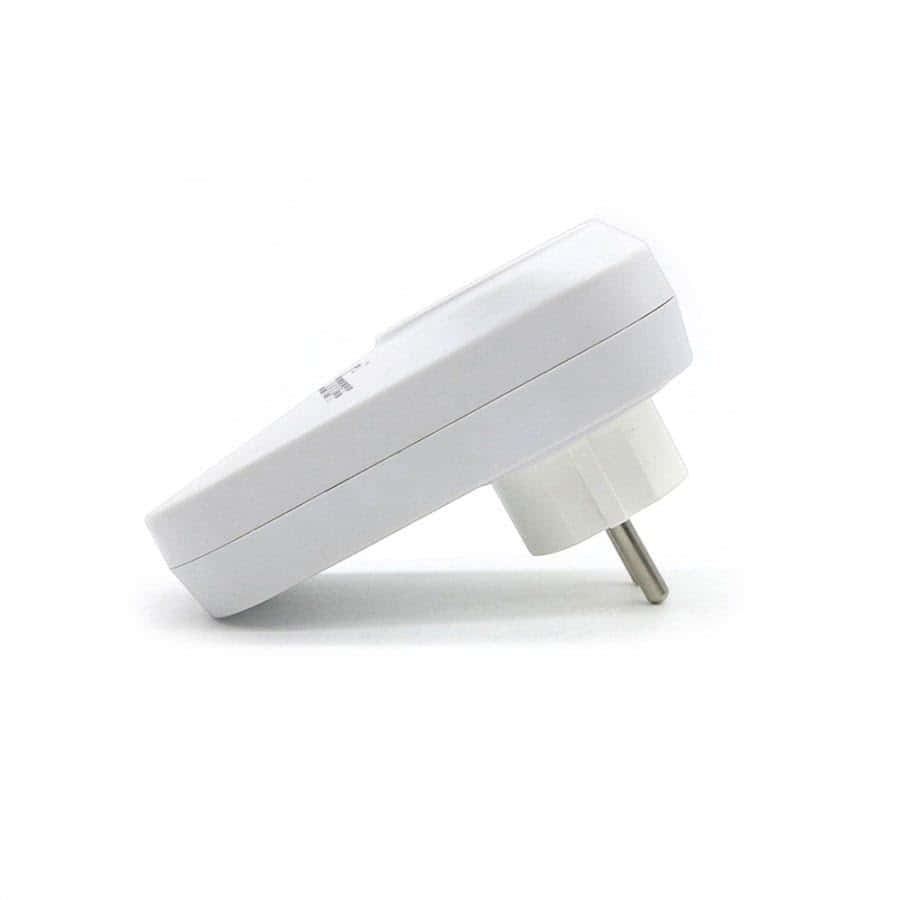

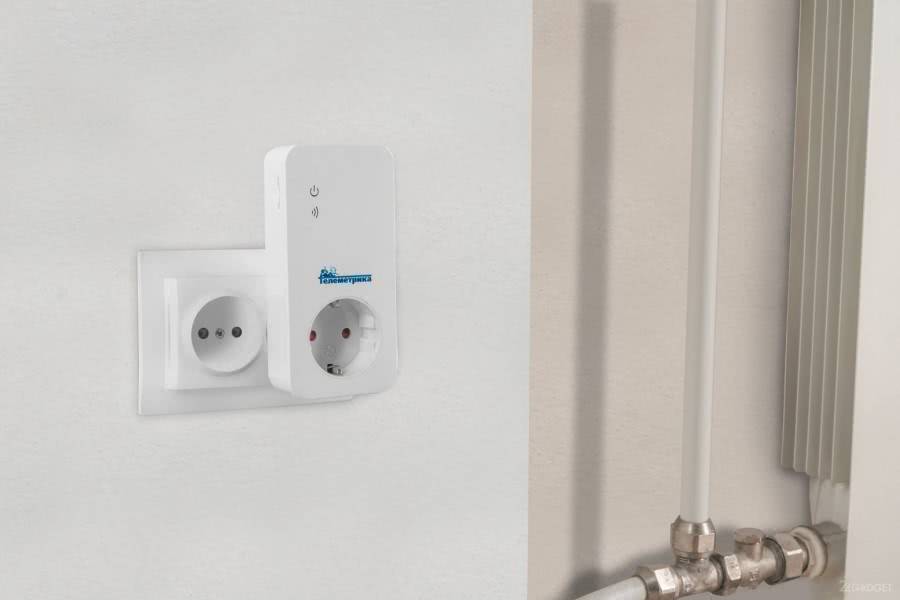

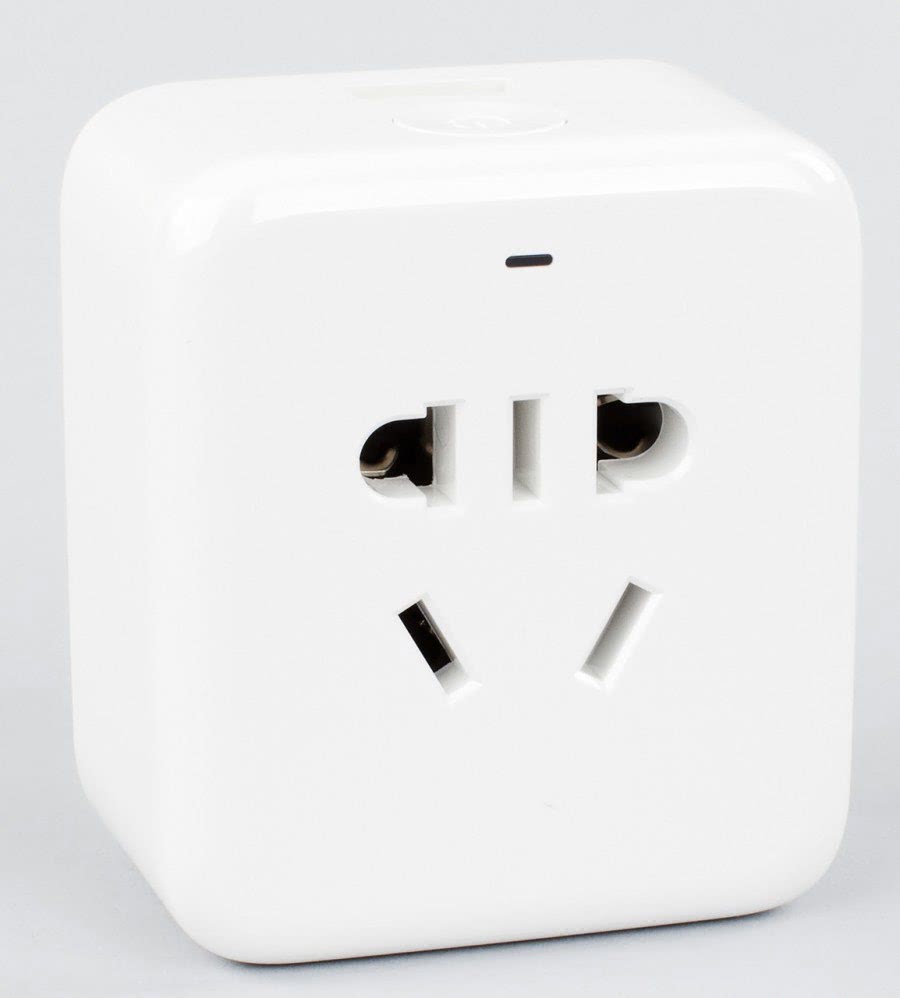

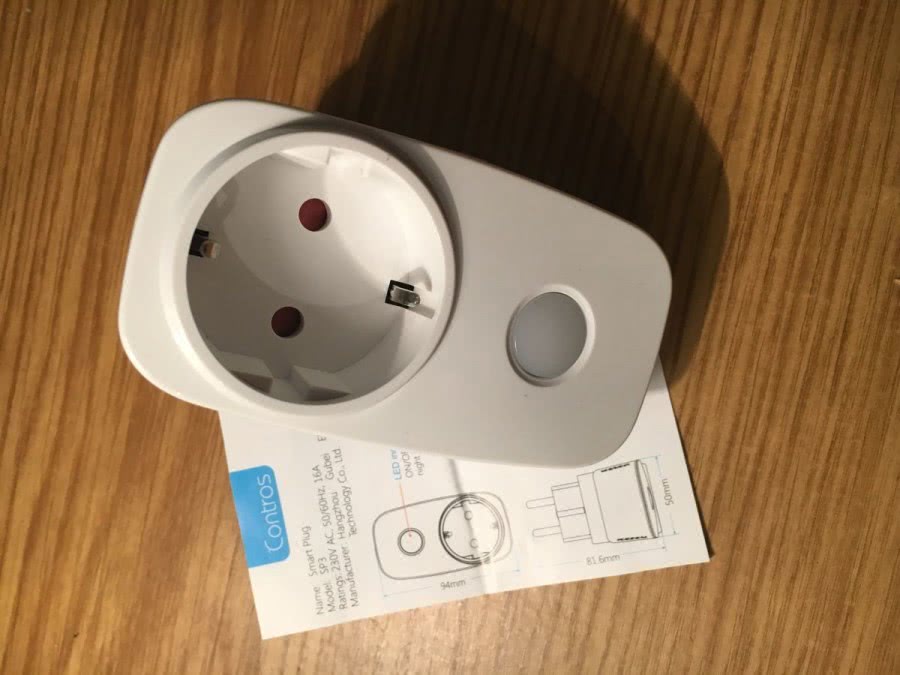

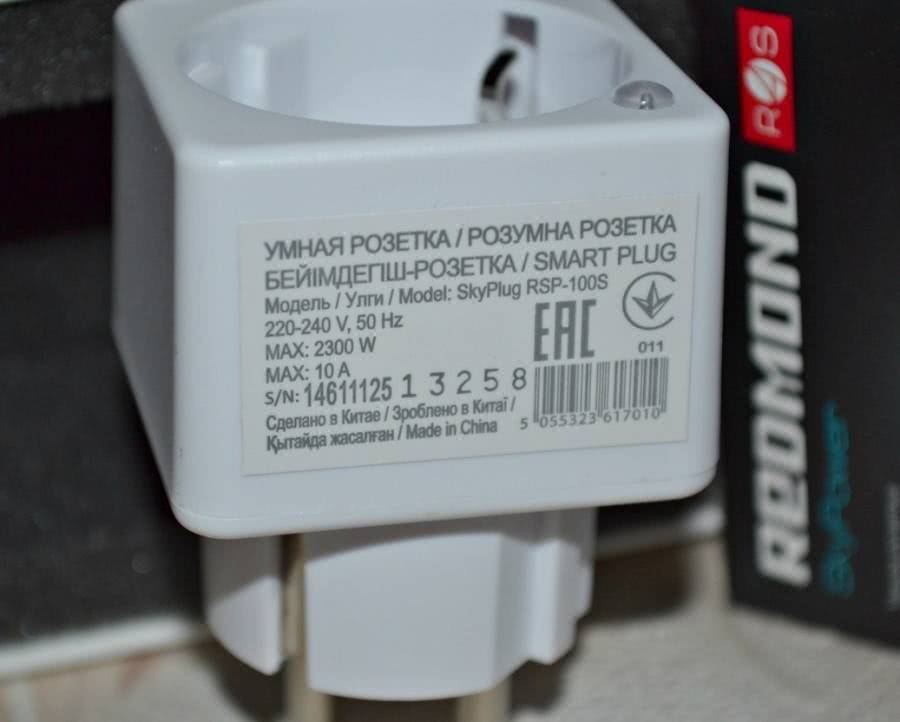

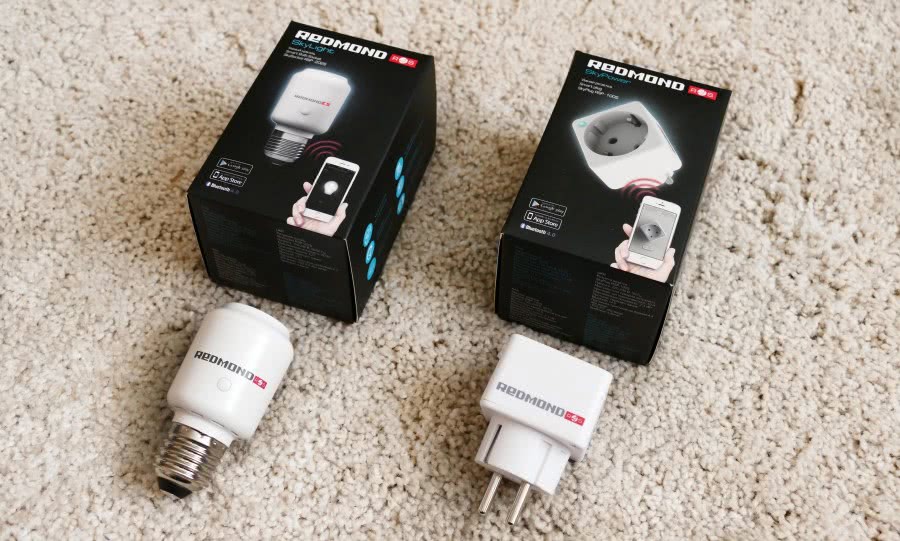

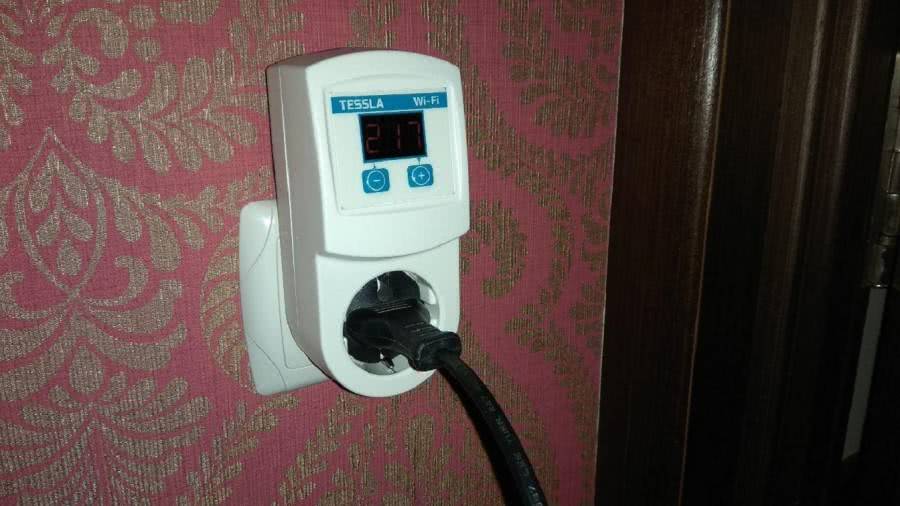

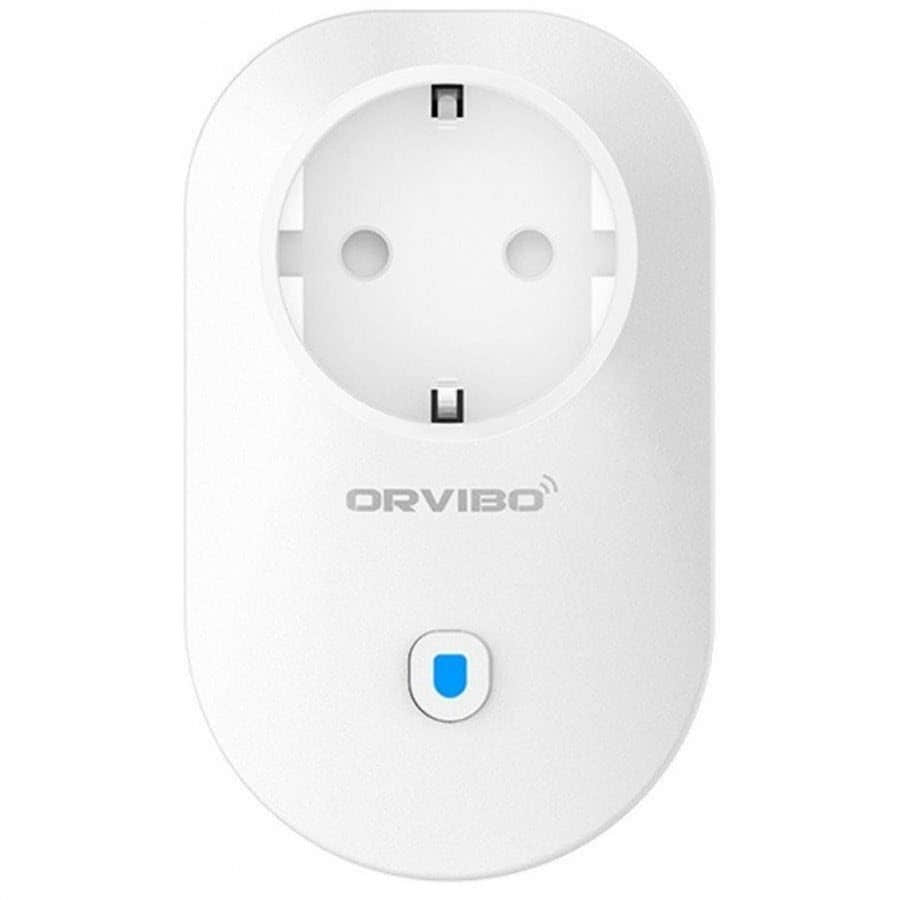

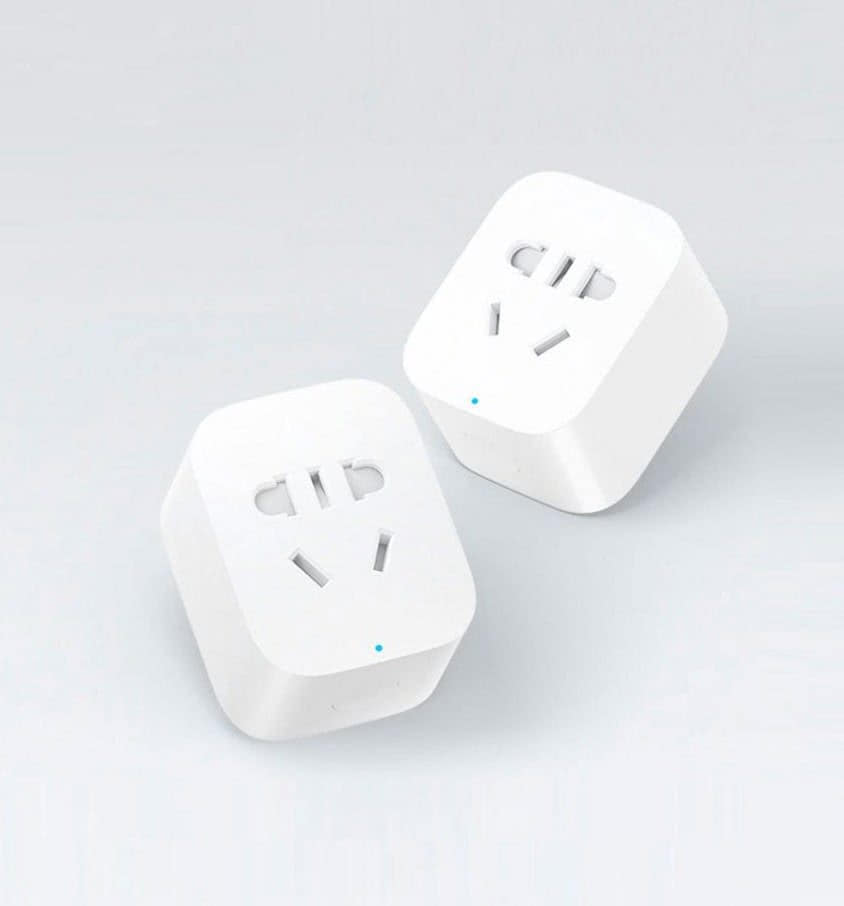

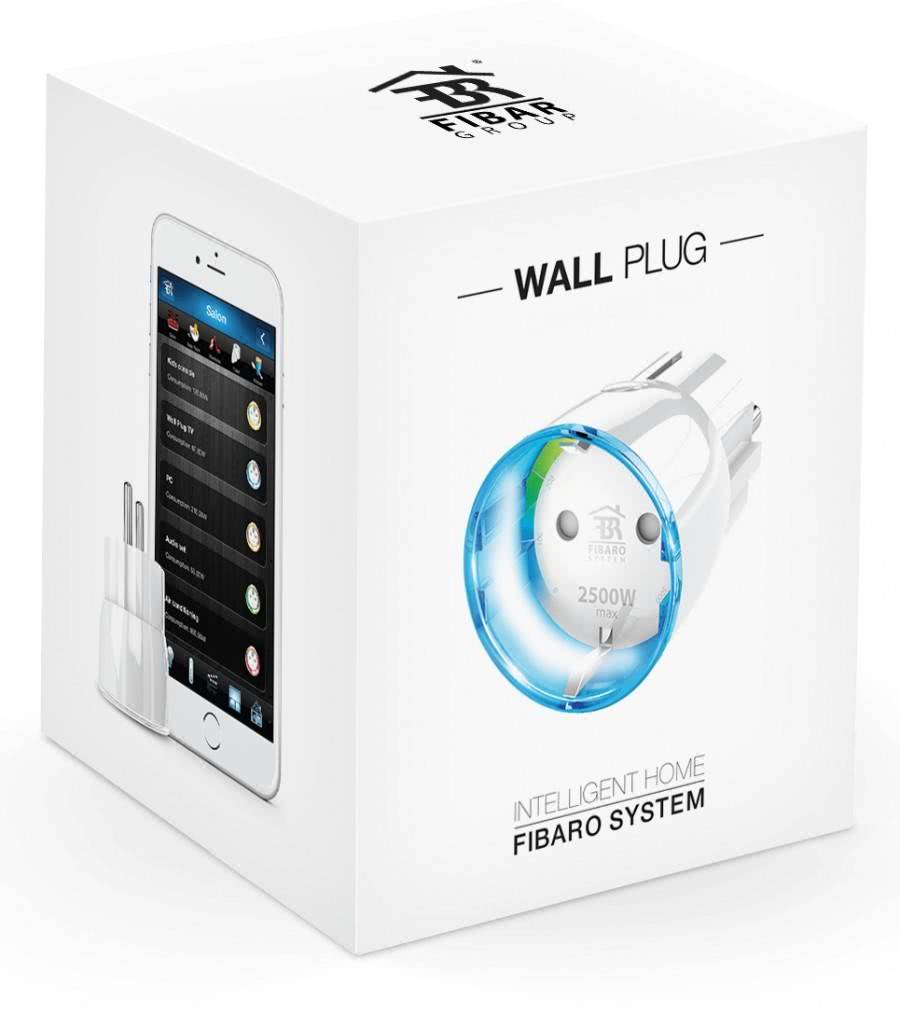

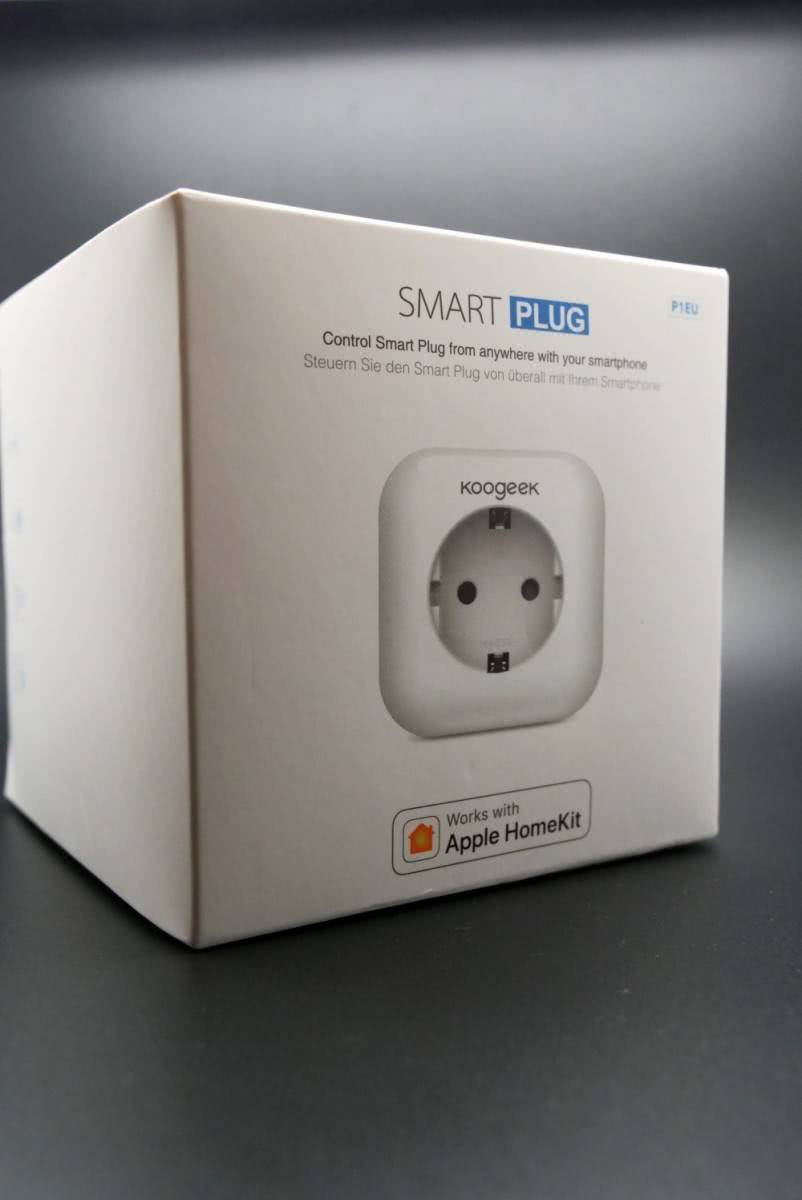

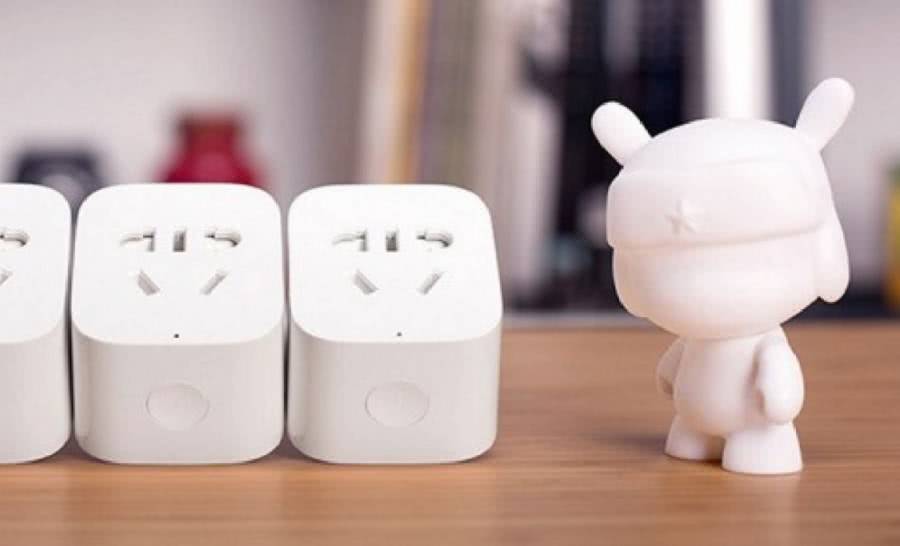

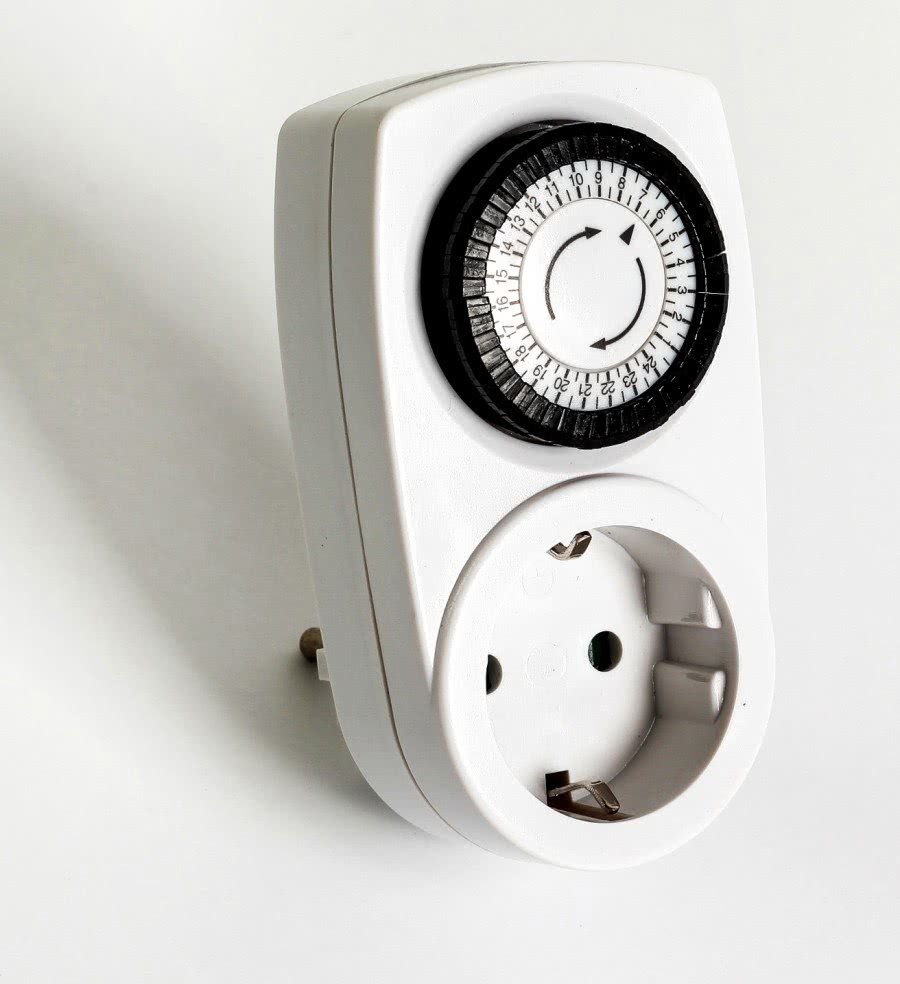

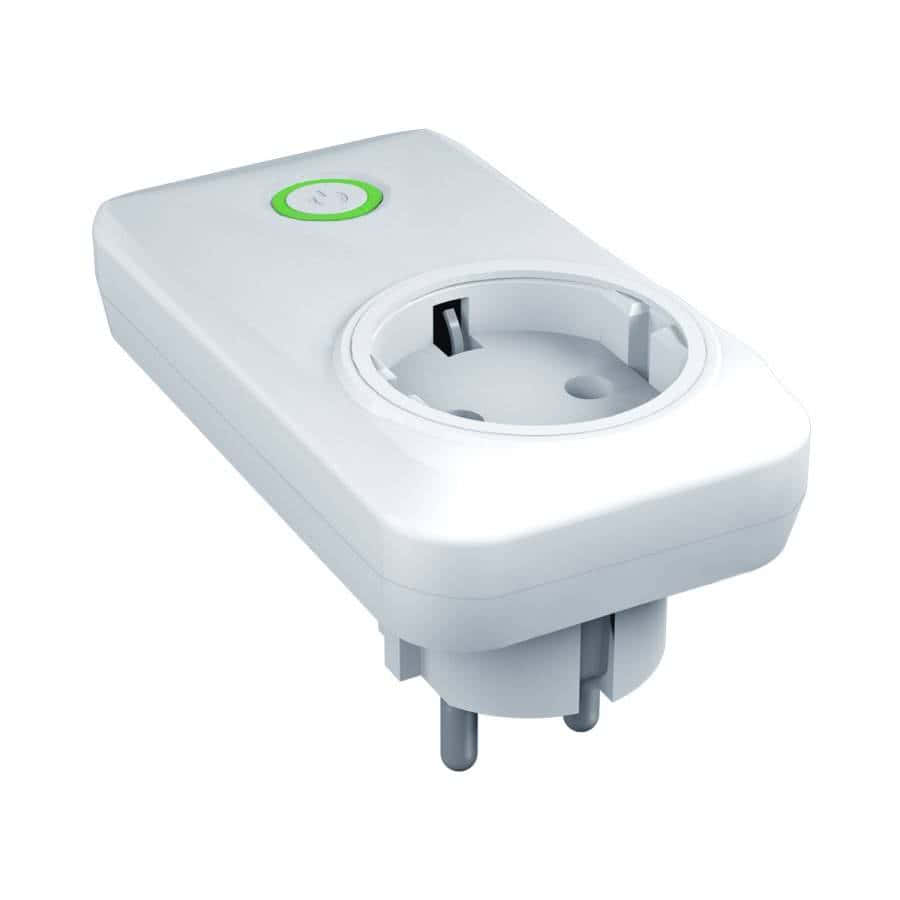

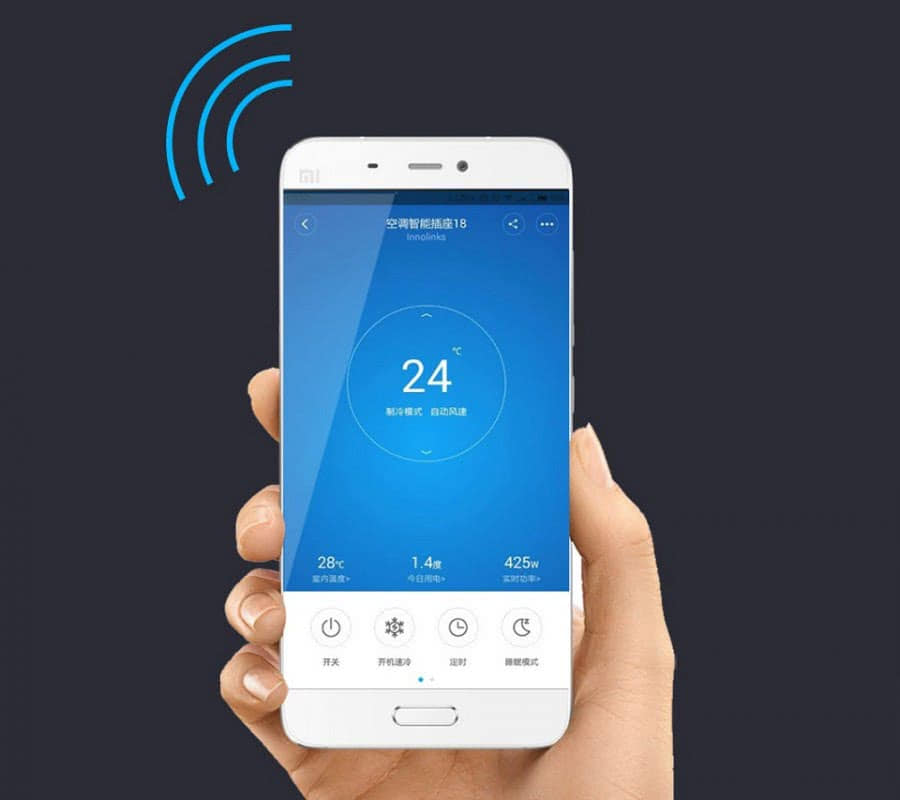

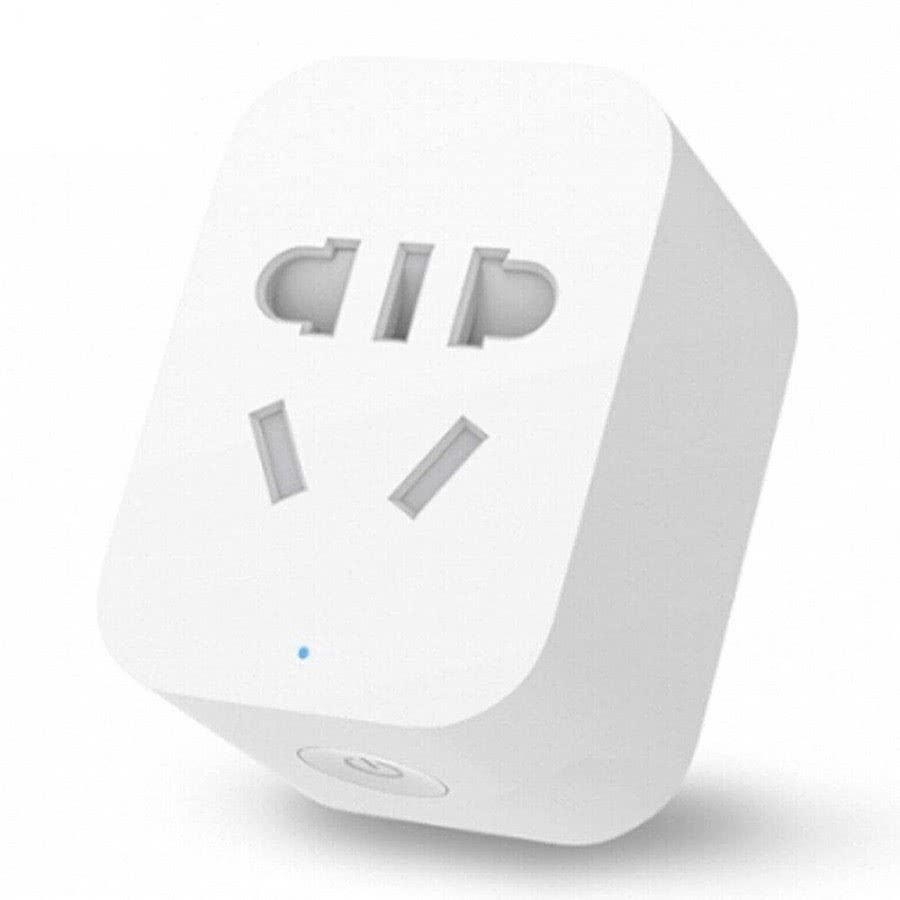

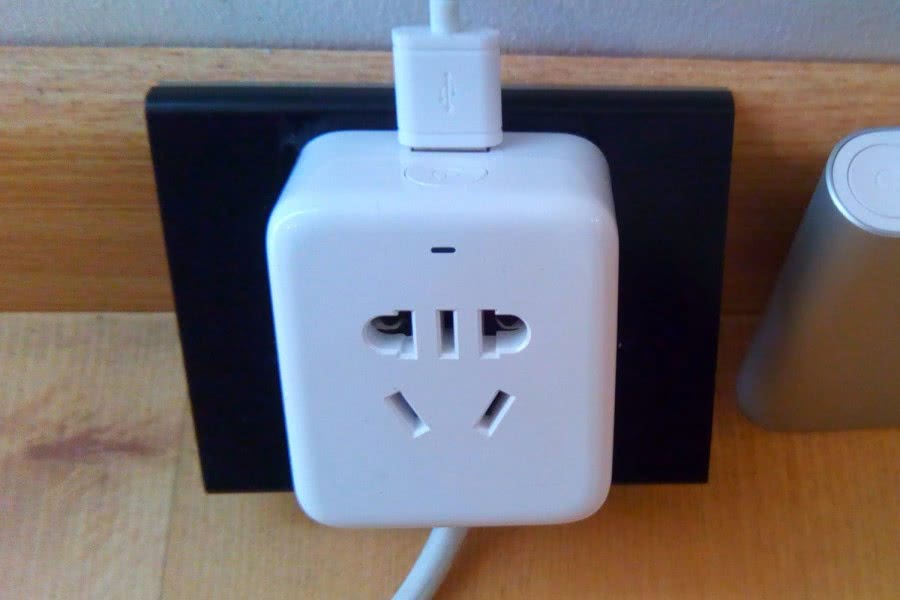

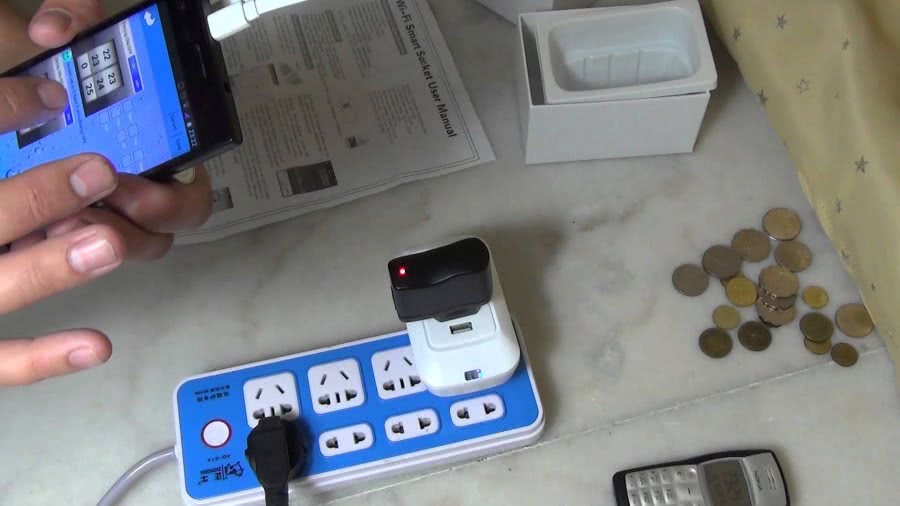

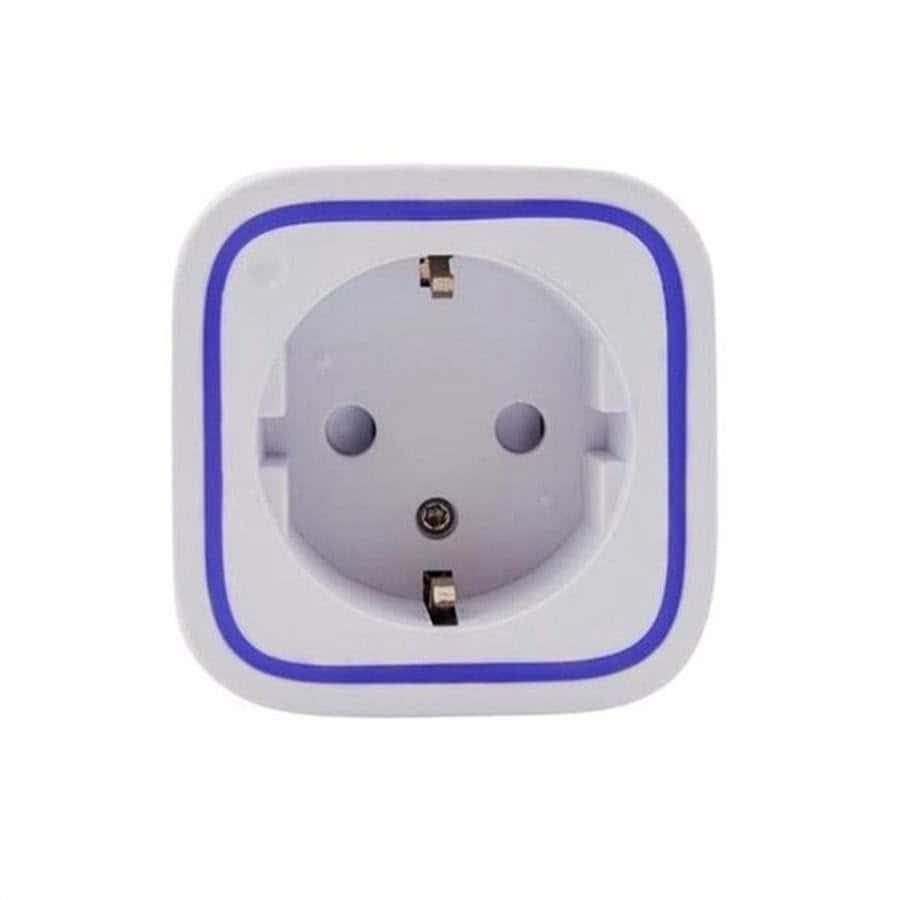

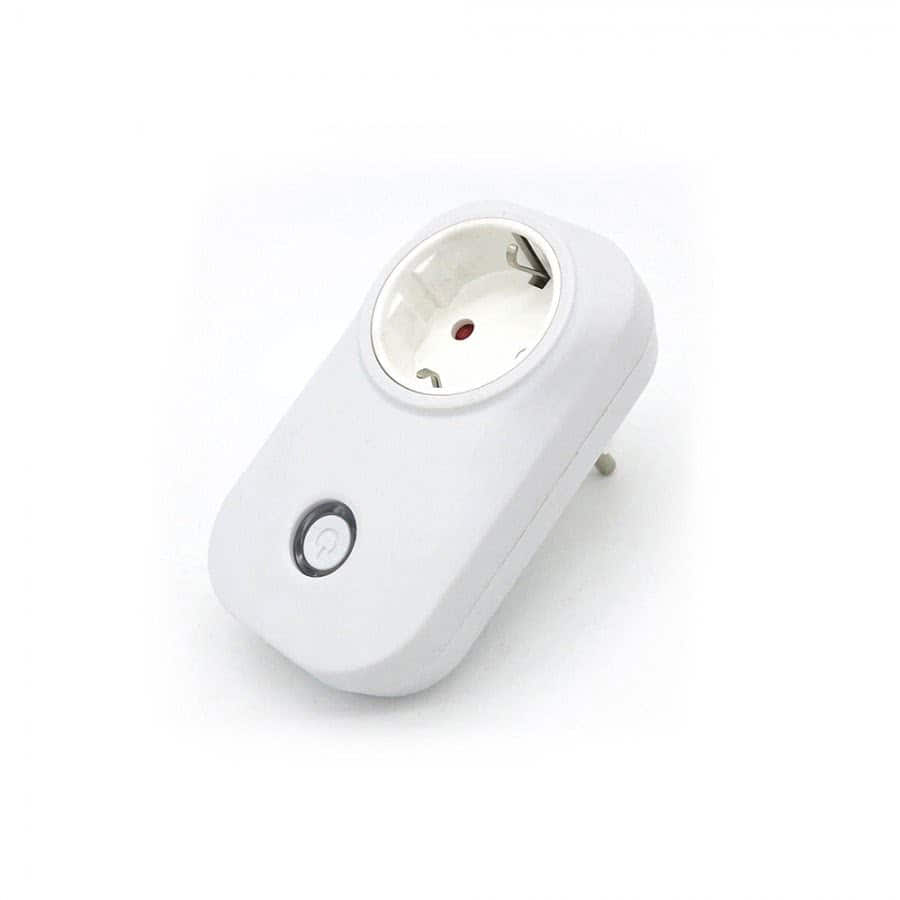

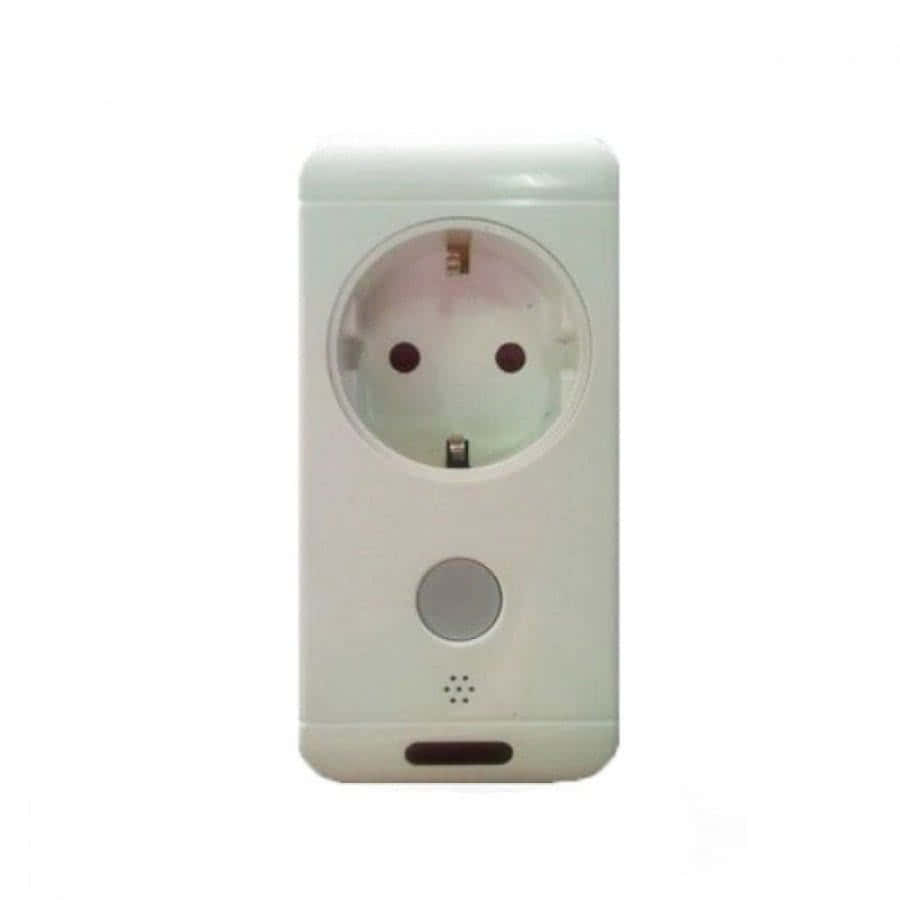

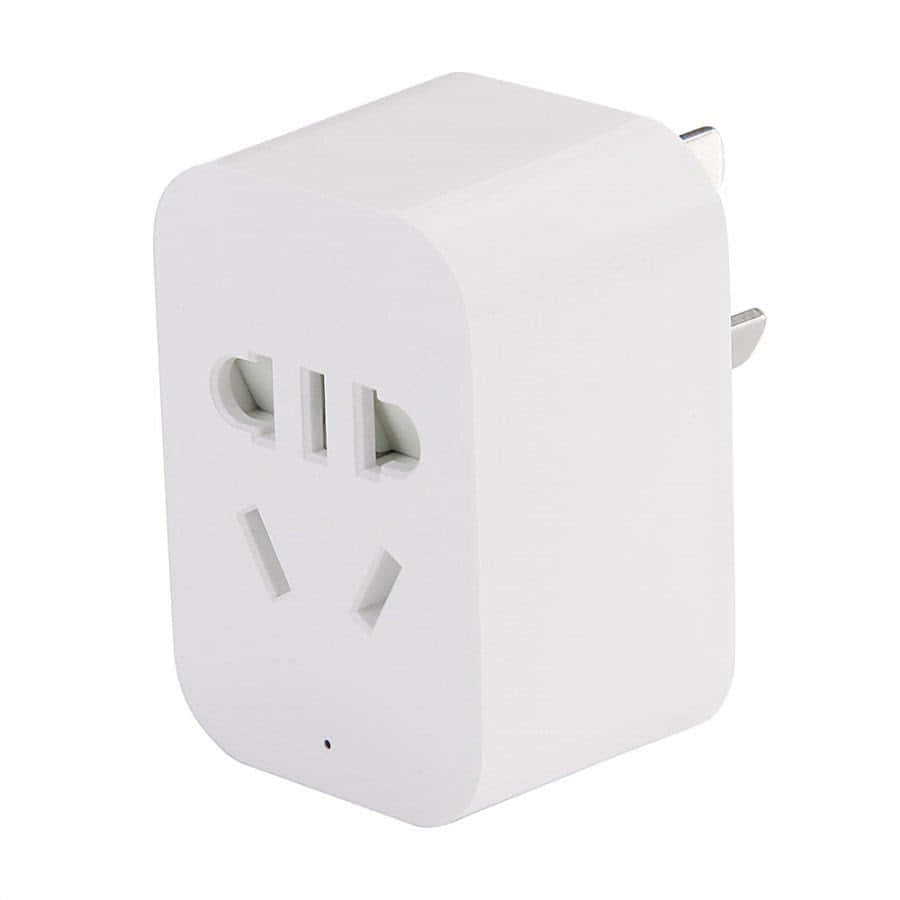

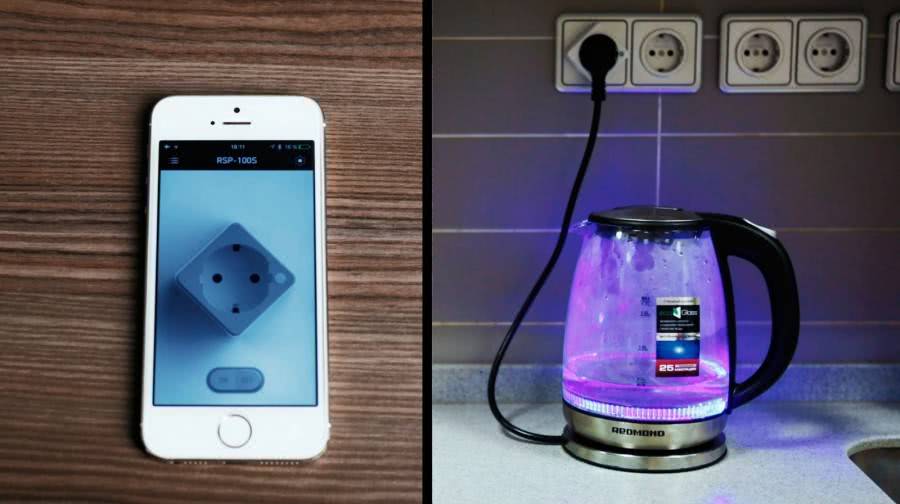

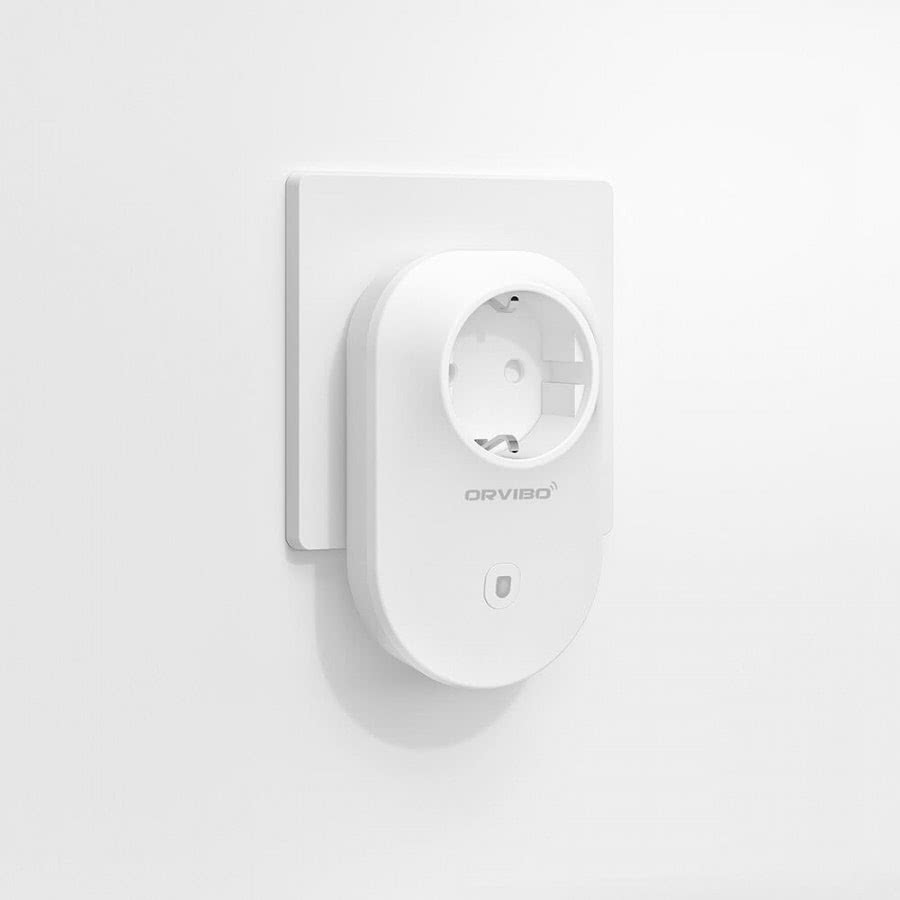

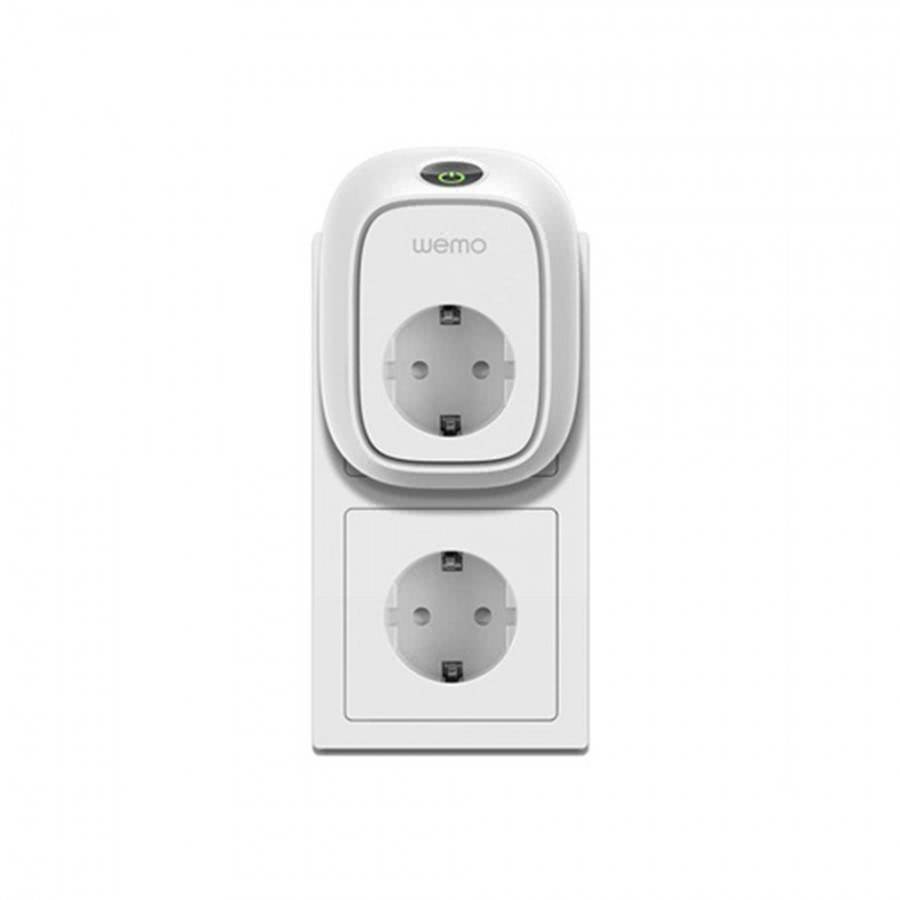

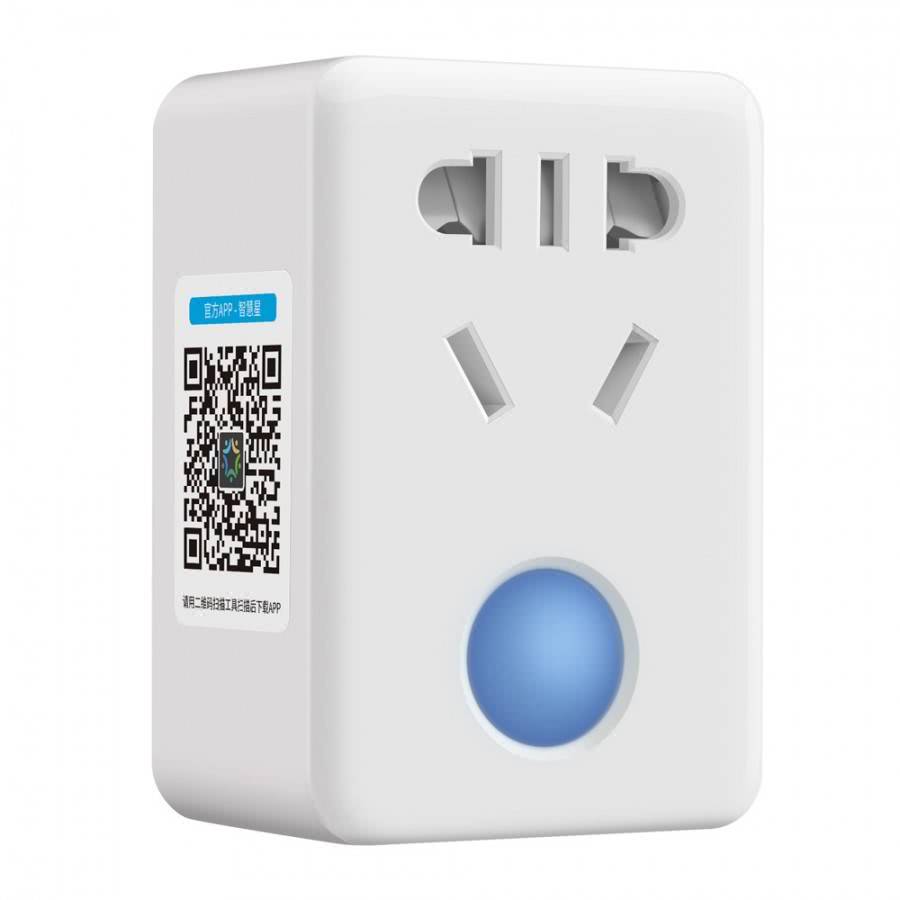

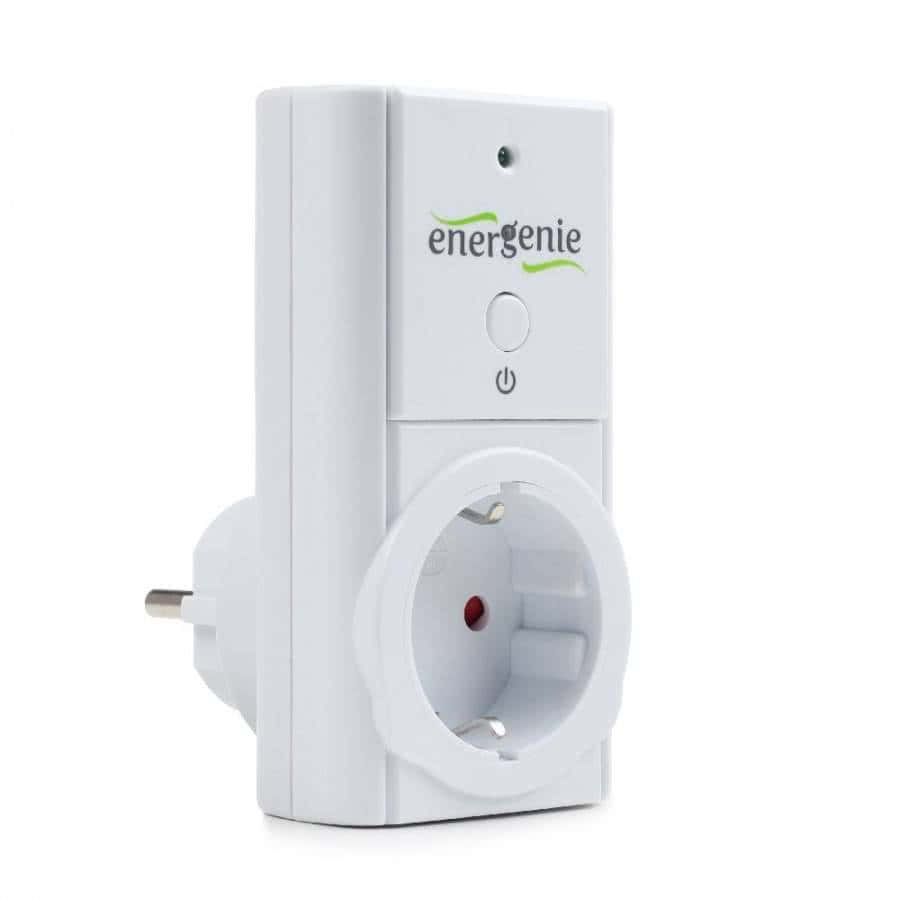

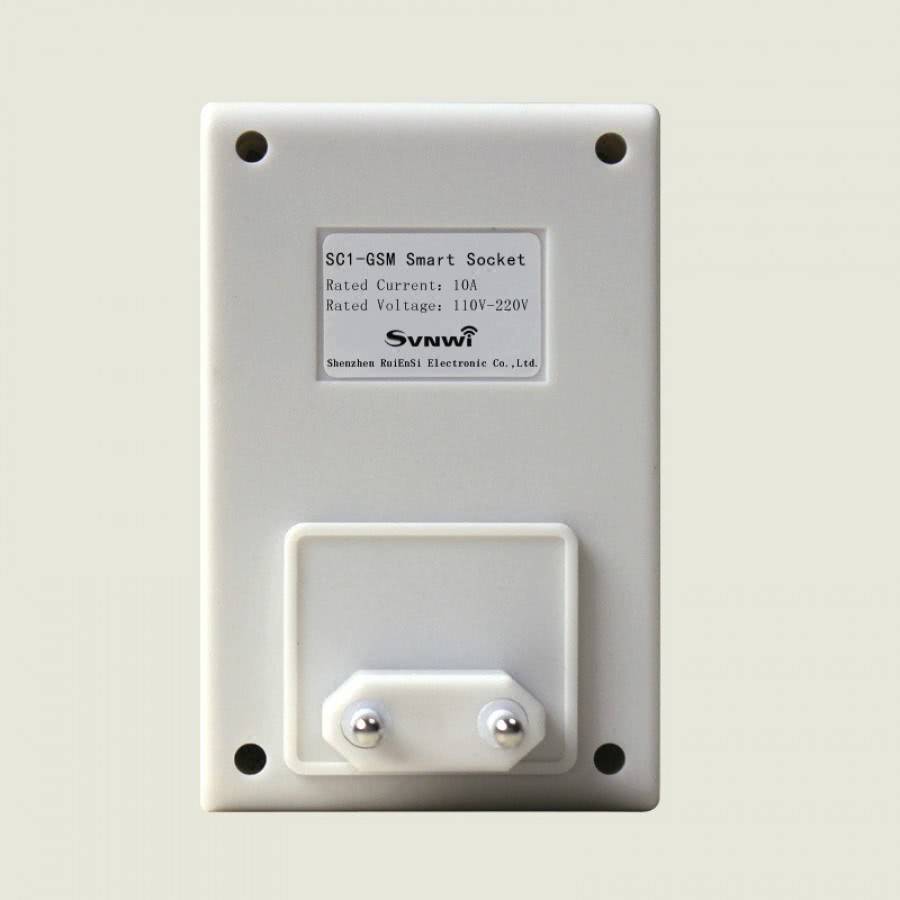

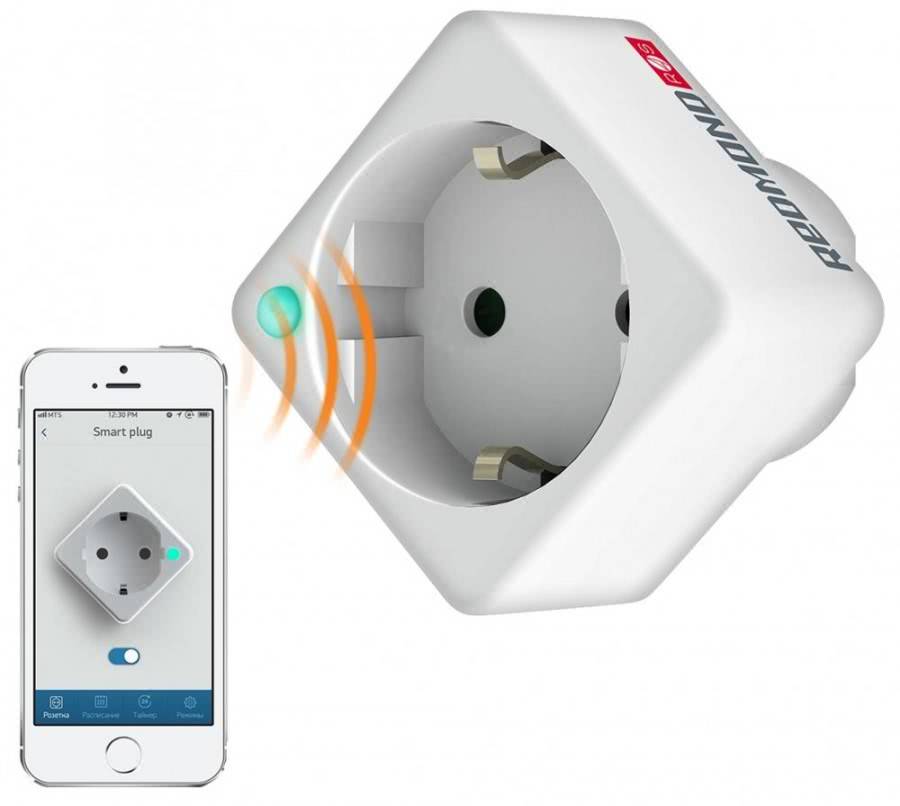

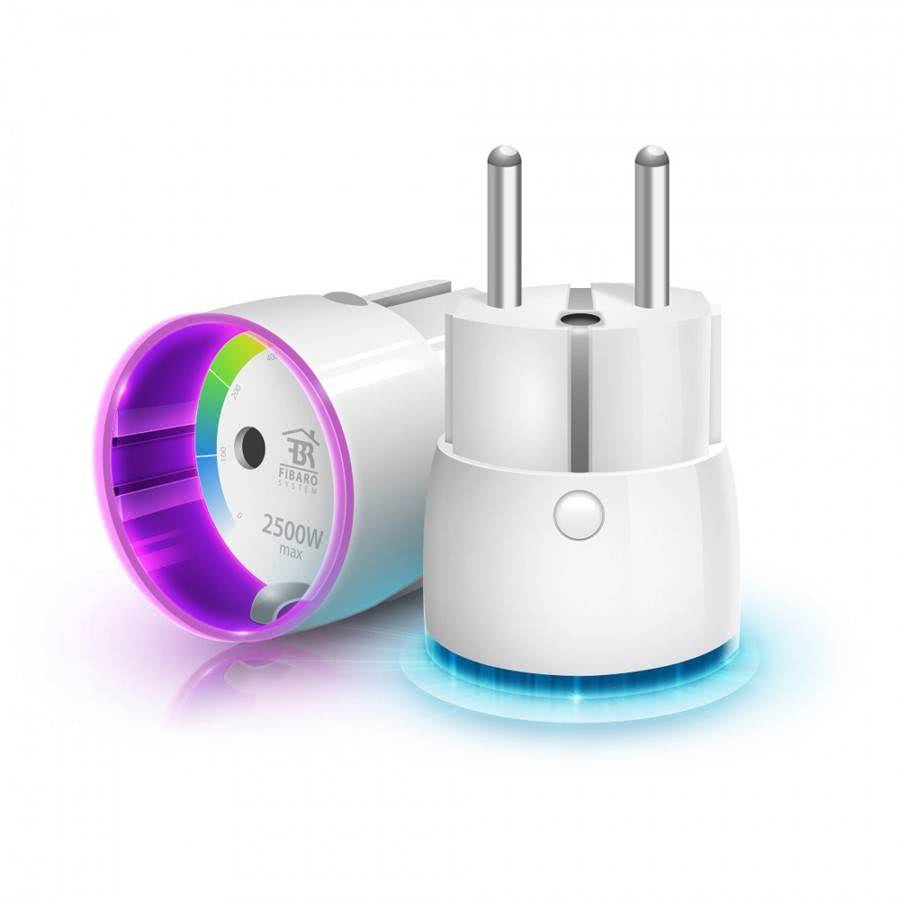

Фото умной розетки

Также рекомендуем просмотреть:

  • Схема подключения проходного выключателя
  • Как выбрать и установить электрический распределительный щит
  • Виды распределительных коробок для электропроводки
  • Какие кабельные стяжки выбрать
  • Как выбрать лучший дверной звонок
  • Какой силовой кабель лучше выбрать
  • Назначение и принцип работы дифференциального автомата
  • Разновидности и схемы подключения ТВ-розетки
  • Для чего нужна термоусадочная трубка
  • Какой терморегулятор для теплого пола лучше выбрать
  • Как выбрать и подключить двойную розетку
  • Инструкция, как подключить розетку своими руками
  • Схема подключения выключателя
  • Как подключить двойной выключатель
  • Лучший светильник с датчиком движения для дома
  • Какой счетчик электроэнергии лучше выбрать
  • Как выбрать и установить подрозетник
  • Компьютерные розетки RJ45
  • Какой должна быть высота установки розеток
  • Как подключить розетку с заземлением
  • Лучшие стабилизаторы напряжения для дома
  • Как выбрать и настроить розетку с таймером
  • Как подключить телефонную розетку самостоятельно
  • Как выбрать люминесцентный светильник
  • Выдвижные и встроенные розетки
  • Как выбрать лучший галогенный прожектор
  • Какой светодиодный прожектор выбрать
  • Лучшие пластиковые короба для электропроводки
  • Что такое УЗО и как оно работает
  • Обзор современных сенсорных выключателей
  • Выбор и установка одноклавишного выключателя
  • Правильный выбор автоматического выключателя
  • Выбираем лучший крепеж для проводов
  • Виды гофр для электрических кабелей
  • Как выбрать точечный светильник для натяжных потолков

Применение розеток с защитными шторками

Розетки с защитными шторками устанавливаются в квартирах и других жилых помещениях, где проживают семьи с маленькими детьми, в яслях, детских садах, школах и медицинских учреждениях.

Другие варианты блокировки электрических розеток

Кроме розеток с защитными шторками также применяют специальные детские пластиковые заглушки, блокирующие отверстия розеток в детской комнате.

Преимуществом использования розеток с защитными шторками по сравнению с детскими заглушками является то, что защитные шторки блокируют отверстия розетки автоматически. Заглушку необходимо ставить каждый раз на место после очередного использования розетки вручную. Хозяйка может просто забыть это сделать.

Большинство конструкций детских заглушек допускает их применение в розетках с защитными шторками, в конце концов безопасности много не бывает.

Высота установки выключателей

Расположение выключателя на стене определяется, в первую очередь, удобством его использования. Выключатель должен располагаться вблизи входной двери комнаты, чтобы его легко можно было найти даже в темноте.

В советское время выключатели располагались чуть высоте плеча и немного выше. Такая высота считалась приемлемой, хотя определялась скорее вопросом экономии длины силового провода. На самом деле, такая высота расположения выключателя не очень удобна в семьях с детьми. В настоящее время высота установки выключателя рекомендуется 80 – 90 см от уровня пола, что соответствует расположению опущенной кисти руки. Впрочем, высота установки выключателя никак не регламентируется и определяется лишь вопросом удобства.

Единственным исключением по требованию к высоте монтажа является установка автоматического выключателя с датчиком движения. Для лучшего срабатывания датчиков лучше всё же монтировать его на высоте 170 – 180 см. Кроме того, чтобы датчик всегда вовремя и хорошо срабатывал, нужно избегать установки такого выключателя вблизи углов, крупной мебели, в нишах и других местах, которые могут вмешаться в правильность его работы.

Разновидности электрических розеток

Розетка — штепсельный разъем, предназначенный для подключения приборов и инструментария домашнего назначения, промышленных машин.

Чтобы осуществить подбор розеточных устройств для помещений, недостаточно выбрать понравившуюся модель. Нужно иметь первоначальное представление о различных видах устройств, учитывать ряд факторов в процессе подбора моделей для различных помещений.

Существует несколько разновидностей розеточных устройств, сгруппированных в блоки:

  1. По типу установки. По этому признаку розетки принято подразделять на скрытые и накладные. Первые размещают в помещениях, где значение имеет декоративность и на стенах нет места для выступающих элементов. Вторые используют в деревянных домах, коттеджах, где задумано проведение ретро-проводки.
  2. По числу разъемов. Большое распространение получили розетки, имеющие от 1 до 3 разъемов. Устройства, имеющие 4 разъема и более, устанавливаются и применяются в местах, требующих подключения большого количества электроприборов.
  3. По типу разъема. Имеется в виду маркировка посредством латинских литер. В России и на постсоветских территориях принято использовать литеры C, F и E. Во всем мире их насчитывается не менее 13.

Существует разделение и по величине напряжения — 220 В (для приборов домашнего назначения) и 380 В (для станков и сложных машин).

Производители при выборе розеток рекомендуют обращать внимание на фирму-изготовителя и на палитру цветов. Не следует отдавать предпочтение недорогим изделиям из дешевых материалов: устройства значительно теряют в таких показателях, как надежность и безопасность

Некоторые нюансы

Нужно отметить, что важную роль при заделке играет консистенция (текучесть) приготовленной смеси. Если смесь густая полноценно вмазать коробку вряд ли получится. В случае с цементом утопить подрозетник на нужную глубину будет тяжело, возможно придется подбивать его молотком и есть риск расколоть изделие. В случае с гипсом можно просто не успеть выполнить требуемые действия — вставить, замазать и выровнять. Лучше всего зарекомендовал себя гипсовый алебастр. Нужная консистенция смеси определяется опытным путем (индивидуально) — одна и та же консистенция смеси у двух разных людей может дать различные результаты.

Не рекомендую использовать гипсовую штукатурку (Ротбанд, Теплон) для заделки коробок. Работать с таким материалом довольно хлопотно:

Эти две причины отнимают много времени. Использовать гипсовую штукатурку для вмазывания коробок можно, когда больше нет ничего под руками.

Общая характеристика

Основная причина популярности фурнитуры скрытого типа — безопасность. Такая розетка сложнее поддается механическим повреждениям, поскольку по большей части находится не на поверхности, а утоплена в стену. Проводка укладывается в специально проделанные штробы, представляющие собой выдолбленные в стене каналы. Легче всего создавать штробы в гипсокартоне, а вот в случае с кирпичом или бетоном для проделывания штроб понадобятся серьезные трудозатраты.

Среди прочих достоинств скрытой установки следует отметить большую эстетическую привлекательность, поскольку на поверхности расположен лишь небольшой корпус розетки. При этом в некоторых случаях рекомендуется останавливать выбор на открытой фурнитуре (например, в деревянных зданиях). Жертвовать внешним видом помещения приходится ради уменьшения трудоемкости процесса.

Розетки скрытого типа классифицируются, исходя из количества имеющихся в них гнезд, на:

  • одноместные;
  • двухместные;
  • блочные.

Лучшим выбором считается установка одноместного типа прибора. Причем особенности монтажа штепсельной розетки утопленного типа при скрытой проводке диктуются характеристиками материала. К примеру, при работе с пенопластом или гипсокартоном придется исходить из специальных правил установки, которые учитывают хрупкость указанных материалов.

Выпускаются разъемы с заземлением и без такового. Безусловно, с точки зрения безопасности предпочтительнее устройства с заземлением, поскольку такие розетки лучше справляются с переменами напряжения в электрической сети. Также следует учитывать тот факт, что для незаземленного прибора понадобится более глубокая ниша (на 1-2 сантиметра), чем для заземленного. Устройства с заземляющим контактом присоединяются к заземлительному проводу. Разъемы с заземлением предпочтительны для подключения электроплиты, холодильника, кондиционера и прочей крупной бытовой техники.

Существуют двухконтактные и трехконтактные одноместные разъемы. Основное их различие с одноконтактными заключается в том, как выглядят гнезда (они могут быть плоскими или круглыми). Гнезда могут быть симметричными или асимметричными. Внешний вид гнезд зависит от разновидности электроприборов, на которые они ориентированы.

При необходимости подключения нескольких приборов к одному разъему необходимо предусмотреть двухместное или трехместное устройство. Применяется два типа двухместных розеток: горизонтальные по отношению к стене и вертикальные.

Спальня

В спальне возникает необходимость спрятать розетки в том случае, если они нарушают интерьер комнаты — находятся по центру пустой стены или же не вписываются в общий стиль. Тут существует множество интересных идей. Самым оптимальным решением будет украшение стены около накладки:

Если же изделие установлено в плинтусе, его можно спрятать за специальной декоративной дверцей:

Популярной проблемой считается желание спрятать провода от телевизора, который висит на стене. Лучшим решением будет размещение разъемов за телевизором, в этом случае получится и розетку спрятать и сами провода.

Куда важнее позаботиться о жизни маленького ребенка, у которого может возникнуть интерес к небезопасным разъемам. Чтобы закрыть розетки от детей, лучше всего использовать специальные заглушки, которые можно приобрести через интернет либо в специализированном электротехническом магазине. Примеры использования таких заглушек показаны на фото:

Если вам нужно спрятать розетку с вилкой, тут дела обстоят сложнее, использование заглушек отпадает. Самый простой вариант — сделать перестановку в комнате и скрыть подключенные провода за мебелью (тумбой либо шкафом). Исключаете такой вариант? Тогда все те же дизайнерские приемы помогут замаскировать розетку с вилкой (например, от кондиционера):

В детской нужно подходить к вопросу размещения электрических устройств более серьезно. Еще при ремонте вы должны продумать места установки всех электрических точек, чтобы маленький ребенок не мог добраться до опасного электричества.

Что это такое?

Розетки в пол —  специальные изделия, предназначенные для подключения оборудования на рабочем месте. Установка таких устройств позволяет оптимизировать и обезопасить точки подключения электрических приборов в интерьерах домов, квартир или офисных помещений.

Специальные лючки в полу позволяют разместить в них разъемы для телевизора, телефона, компьютера и другого оборудования.

Розетки и лючки, встраиваемые в пол, отличаются практичностью и удобством в применении. Они имеют современный внешний вид и с легкостью вписываются в любой интерьер.

Кроме того, они эргономичны и в полной мере отвечают требованиям безопасности. Но обо всем по порядку.

Можно ли монтировать розетки в ванной?

В прошлые годы розетки в ванной комнате не разрешались при проектировании, это считалось слишком опасным. Со временем розетка стала просто необходимостью. Появилось множество электроприборов, которые используются в ванной комнате – бойлеры, стиральная машина, душевые кабины, которые требуют подключения к сети. Чтобы обеспечить полную безопасность, необходимо придерживаться следующих правил:

  • правильно выбрать вид электропроводки
  • делать монтаж розеток с защитой от влажности
  • обеспечить наличие систем автоматического отключения напряжения
  • следовать правилам по размещению и установке розеток, делать все согласно инструкции
  • обязательно обеспечить заземление

Всем известно, что ток очень опасен и несет угрозу здоровью и жизни всех проживающих. При проведении ремонта в квартире стоит проверить состояние электропроводки. Если дом, в котором вы живете, был построен много лет назад, и проводка ни разу не менялась, наверняка ее надо срочно заменить. Старые кабели из алюминия не предназначены для повышенных нагрузок.

Профессионалы рекомендуют монтировать во внутриквартирном щитке систему защитного отключения для линии, которая ведет в ванную. Такое устройство будет надежно защищать от замыкания, сбоя работы электрических приборов и образования пожара. Все коммуникации ванной комнаты должны прокладываться скрытым методом. Места соединения проводов должны быть хорошо изолированы. Если же скрытый метод никак нельзя применить, то надо делать прокладывание проводки открытым способом. В данном случае все надо хорошо изолировать и не использовать рукава из металла.

Для установки надо использовать розетку, которая защищена от влажности. Данный вид имеет плотные резиновые кольца внутри, что уменьшает риск замыкания. Влага не попадает внутрь устройства и не попадает на контактные разъемы и остальные части из металла.

Прокладка проводов

Особого внимания заслуживает прокладка проводов. Она может быть скрытой, открытой или же осуществляться с применением комбинированного метода. Независимо от способа прокладки нормы и правила размещения электропроводки гласят:

  • для минимизации проблем во время ремонтных работ провода должны лежать строго вертикально или горизонтально;
  • горизонтальные участки следует размещать на расстоянии 150 мм от потолка (в некоторых случаях допускается 200 мм);
  • вертикальные участки не должны быть в непосредственной близости от углов и проемов дверей и окон – минимальное значение 100 мм;
  • от газовых труб расстояние составляет минимум 0,4 метра;
  • сами провода не должны соприкасаться между собой.

Так же нужно обратить внимание на разницу размещение групповых электрических сетей в зависимости от типа комнаты. Это можно узнать исходя из таблицы 14.2 СНиП 31-110-2003, так же монтаж электропроводки описывает ГОСТ Р 50571.5.52-2011. Ссылаясь на таблицу А.52.2 данного ГОСТа, можно узнать метод монтажа электропроводки в зависимости от ее месторасположения

Ссылаясь на таблицу А.52.2 данного ГОСТа, можно узнать метод монтажа электропроводки в зависимости от ее месторасположения.

Особенности подключения розеток и выключателей в ванной

Подходя к вопросу, как провести розетку в ванной, для начала следует рассмотреть общие правила монтажа электричества во влажных помещениях. Их немного, но приступать к работе, не ознакомившись с ними, не стоит. Начнем с самого основного.

  1. Заземление – без него не обойтись. Именно защитное заземление в полной мере ответственно за нашу безопасность. Только не стоит говорить о том, что я, мол, проживаю в старом доме, где контур заземления не предусмотрен. Такого просто не может быть – откройте щиток в подъезде, где установлен счетчик, и вы увидите там целый ворох винтиков, вкрученных в корпус щитка. Это и есть контур заземления старого многоквартирного дома. Цепляем к нему одножильный провод и заводим в квартиру в индивидуальный щиток – туда, где установлены автоматические выключатели, обесточивающие вашу квартиру. Если такого нет, значит, тянем эту жилу непосредственно в распределительную коробку, в которой собраны все провода ванной комнаты. В общем, с заземлением проблем быть не должно.

  2. Автоматический выключатель. Необходимость его установки зависит от мощности подключаемого оборудования в вашу розетку. Если это стиральная машина или водонагревательный бак, то автомат обязателен (подойдет 16А). Если в вашу розетку будет подключаться такая мелочь, как фены, плойки и электрические бритвы, то от него можно отказаться и подключить розетку к общей электрической проводке ванной комнаты.

  3. УЗО (устройство защитного отключения). От этой защиты отказываться не стоит. В идеале его необходимо установить на всю проводку в ванной комнате. УЗО реагирует на токи утечки – если возникает разница между потенциалом на нулевом проводе и фазе, то УЗО срабатывает и отключает подачу энергии. Такая разница потенциалов может возникнуть как при намокании электрического провода, так и в результате того, что вы вставите в розетку два пальца. Реагирует это устройство практически моментально, так что в случае с пальцами вы даже не успеете почувствовать удар тока.
  4. Скрутки, клеммники и прочие соединители проводов. В ванной комнате их вообще не должно быть даже под кафелем. Исключением могут быть только клеммы светильников. Вся коммутация электропроводки ванной комнаты, в том числе и подключение розеток и выключателей, должно выполняться за пределами этого помещения. Если устанавливаете распределительную проводку, то делайте это с другой стороны стены.

О том, как правильно установить розетку в ванной, смотрите в видео-ролике.

Теперь непосредственно о том, как установить розетку в ванной. Изложу всю информацию в виде небольшой инструкции.

  1. С помощью коронки по бетону в выбранном месте вырезаем в стене круглое отверстие, от которого под потолок поднимаем штробу для провода. Под потолком сверлим отверстие для выпуска провода за пределы ванной комнаты. В принципе, чтобы не бить штробу в ванной комнате, отверстие можно просверлить прямо в месте установки розетки и протянуть провод с другой стороны стены.
  2. В вырезанное отверстие устанавливаем подрозетник с помощью алебастра. Заводим в него трехжильный провод сечением 2,5 квадрата и по штробе через отверстие вытаскиваем его за пределы ванной комнаты. Провод в штробе крепится все тем же алебастром.
  3. Устанавливаем и подключаем розетку. Следите за тем, чтобы провод не растрепывался. По-хорошему лучше использовать специальные обжимы.
  4. Подключаем провод розетки к квартирной электропроводке. Если это просто бытовая розетка, то подсоединить ее можно в ближайшей распределительной коробке. Если это розетка для стиральной машины или бойлера, то кабель придется дотянуть до распределительного щитка и подключить его там, используя отдельный автоматический выключатель.

Как провести розетку в ванной своими руками фото

Вот, в принципе, и все. Установленная и подключенная таким способом розетка в ванной будет вполне безопасной. Главное – не делайте никаких соединений в этом помещении и не забывайте про заземление!

Функция по контролю питания

Капитальный ремонт, прокладка новых электросетей часто выполняется с помощью УЗО, защитных автоматов, нередко на практике задействуются стабилизаторы. Однако существует масса жилищ, иных помещений, проводка в которых насчитывает не один десяток лет. Она может быть во вполне рабочем состоянии, но защитную, контрольную роль выполняют элементарные пробки, установленные на входе в помещение. Хотя бы самые дорогостоящие приборы нуждаются в таком случае в безопасности. Решить проблему поможет:

  1. Электророзетка, оснащенная УЗО. Работа мощных бытовых приборов обеспечивается через специально выделенные линии с автоматами защиты. В случае утечки тока (контакт человека с оголенным проводом, находящимся под напряжением, пробой изоляции) срабатывает защитная функция, и аппарат отключает подаваемое питание.
  2. Розетка, функционирующая под защитой от высокого напряжения, будет уместной при отсутствии локального, общего стабилизатора. Она защитит от перенапряжения технику, нуждающуюся в качественном электропитании. Когда превышается пороговый предел напряжения, питание попросту прекращается.

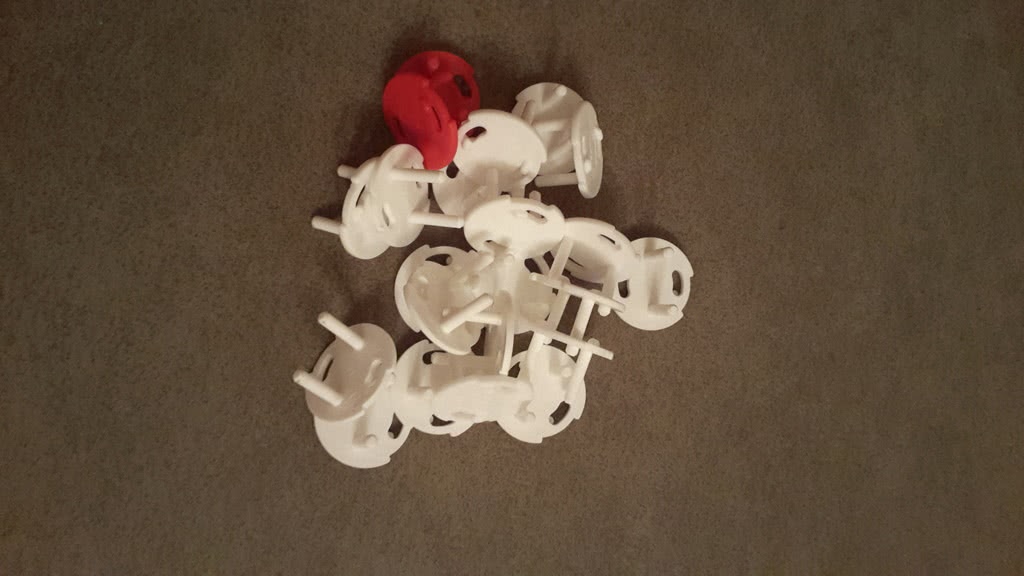

Зачем нужны заглушки?

Электрическая розетка кажется вполне безопасной. Взрослые вообще могут забыть о том, что она таит какую-то угрозу. Но дети вполне могут засунуть в розетку первое, что попадется в руку, а значит серьезно пострадать.

Есть три условных категории всех заглушек:

  • внутренняя;
  • поворотная;
  • замковый вариант.

Самая простая — это вариант из пластика, который просто защелкивается при необходимости.

Чтобы установить второй вариант заглушек, нужно физическое давление, часто такое, чтобы ребенок с ним не справился. Поэтому и доставать-ставить на место каждый раз их будет непросто.

Третий вариант требует особый ключ, который подходит для всех заглушек из набора.

Конечно, чем проще заглушка, тем она дешевле. Но качество материала тоже может сказаться на цене

Бракованные модели плохо держатся, и в итоге только зря привлекают внимание ребенка

Есть заглушки, которые выполняют не только защитную от детей функцию. Определенные разновидности перекрывают влаге и влажному воздуху доступ в розетку, а значит, предотвращают замыкание и неисправность проводки. Они изготавливаются из очень прочного пластика.

Родители стремятся окружить своего ребенка красивыми и изящными вещами, поэтому неудивительно, что появились декоративные заглушки. Они обязательно на ключах, чтобы ребенок не мог достать игрушку каким-то другим способом. Важная задача таких вариантов — сделать не вписывающиеся в декор розетки более привлекательными. Обычно они выглядят как яркие цветные зверюшки либо фигурки необычных форм.

Как спрятать розетки на кухне

В современной кухне кроме мебели устанавливается большое количество бытовой техники. Перечислим оборудование, за которым надо устанавливать розетки углубленные в стену, таким образом, их не будет видно:

  • Электроплита;
  • Холодильник;
  • Посудомоечная машина;
  • Микроволновая печь;
  • Мебельное освещение;
  • Электроподжиг для газовых печей;
  • Телевизор;
  • Стиральная машина;

Места подключения должны быть выбраны так чтобы при необходимости отключения можно было без проблем достать рукой вилку из розетки. В крайнем случае, чтобы предмет можно было не сложно подвинуть для доступа к розетке.

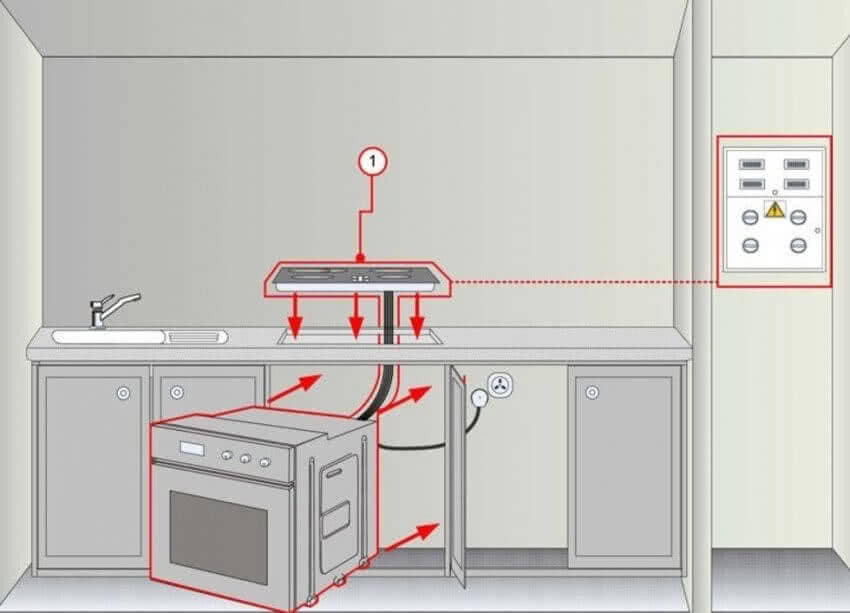

Один из примеров размещения мебели и розеток на кухне

При этом надо учитывать количество бытовых приборов большое, но это не значит, что под каждый надо делать отдельную розетку. Только под оборудование большой мощности делаются индивидуальные розетки с отдельной проводкой от распределительного щита с автоматом защиты. Это могут быть:

  • электропечи с трехфазной проводкой,
  • стиральная и посудомоечная машина,
  • подогрев пола.

Распределение линий подключения к мощным бытовым приборам Остальные приборы рекомендуется по возможности подключать в установленные блоки с двумя или тремя розетками подключенные к одной линии. Рассчитав необходимое количество розеток желательно установить на 2-3 больше с учетом на перспективу использования дополнительных приборов. Кроме врезанных и накладных розеток на стене, скрытые розетки можно устанавливать внутри мебели, под шкафами над столешницей. Не обязательно розетки закрывать корпусами мебели и бытовых приборов, успешно используется метод маскировки под цвет интерьера или такой цвет, который удачно вписывается и дополняет детали на общем фоне. Не всегда можно в торговых сетях подобрать подходящий вариант, тогда можно покрасить корпус розетки самостоятельно в нужные тона.

Есть много способов, как спрятать розетки, как минимум 10:

  1. На стене за корпусами мебели ;
  2. За корпусами бытовых приборов;
  3. Для вытяжки и кондиционеров розетки могут устанавливаться над шкафами, в этом случае их не будет видно снизу;
  4. Встраиваемые и накладные розетки под подоконниками;
  5. Врезные и накладные розетки внутри навесных шкафов над столешницей;
  6. Врезные и накладные розетки в шкафах столешницы;
  7. Выдвижные розетки, встраиваемые в элементы мебели;
  8. Маскировка розеток под интерьер по цвету, узору картинок и форме;
  9. Установка розеток в настенных нишах потайные дверцы, которых имеют одинаковое покрытие со стенами;
  10. Установка розеток в конструкции плинтуса и в пол и многие другие методы маскировки,

Правила монтирования розеток с последующим подключением

При создании влагостойких розеток были учтены необходимые нормативы, касающиеся безопасности применения в помещениях или на улице и непосредственного взаимодействия с водой. Особых мер безопасности требует и монтирование.

На сегодняшний день существует целый ряд требований, которые необходимо учесть перед установкой данных устройств:

  1. При выборе мест расположения влагозащитных розеток следует учитывать, что оптимальное расстояние до источника воды должно составлять 60 см.
  2. При любом расположении розеток влагозащищенных с крышкой следует воспользоваться проводкой скрытого типа, которая обезопасит кабели от влажности.
  3. Место соединения основной проводки с розеткой должно иметь качественную изоляцию.
  4. Требуется обязательное выполнение заземления, поэтому в розетке должна присутствовать третья клемма.
  5. Розетки должны быть оснащены специальными резиновыми уплотнителями и крышкой.
  6. Для устройств необходимо выделить отдельную группу и собственный кабель.
  7. Перед монтированием нужно обеспечить всю линию собственным автоматом, который обеспечит безопасность в случае аварийного отключения.
  8. Во влажных неотремонтированных помещениях при монтаже нужен отдельный кабель, который к распределительному щитку будет подключен через автомат.
  9. При использовании негерметичных изделий следует выдерживать высоту до 1 м от умывальника.

При уличном расположении розеток следует учитывать, что их высота от земли должна составлять не менее 75 см, а проводку необходимо размещать строго снизу, чтобы стекающая вода не попадала внутрь оборудования. Внутри таких розеток должны присутствовать защитные мембраны, а контактная группа — быть изготовлена из сплава меди.

Розетки уличные влагозащищенные следует помещать в отдельные пакетики, позволяющие обезопасить остальную часть электропроводки при неисправности.

Монтирование розеток достаточно простое и включает в себя всего несколько этапов:

  1. Подготовить в стене круглые отверстия (со штробами под электропровода), размер которых будет соответствовать диаметру подрозетника.
  2. Установить подрозетник, заделав его алебастром.
  3. Вывести кабель из ванной комнаты по штробе к месту непосредственного подключения с фиксацией алебастром.
  4. Просверлить отверстия под дюбели, на которых будет крепиться устройство. Сделать это поможет дрель с ударным режимом сверления.
  5. Подготовить провода, очистив от изоляции концы специальным инструментом.
  6. В подготовленные отверстия установить дюбеля и подключить провода к розетке. Перед подключением следует пропустить провода через резиновые заглушки.
  7. Корпус розетки болтами закрепить на стене.

Завершающим этапом выступает проверка работы устройства при подаче электрического тока.

Как спрятать розетки на кухне

В современной кухне кроме мебели устанавливается большое количество бытовой техники. Перечислим оборудование, за которым надо устанавливать розетки углубленные в стену, таким образом, их не будет видно:

  • Электроплита;
  • Холодильник;
  • Посудомоечная машина;
  • Микроволновая печь;
  • Мебельное освещение;
  • Электроподжиг для газовых печей;
  • Телевизор;
  • Стиральная машина;

Места подключения должны быть выбраны так чтобы при необходимости отключения можно было без проблем достать рукой вилку из розетки. В крайнем случае, чтобы предмет можно было не сложно подвинуть для доступа к розетке.


Один из примеров размещения мебели и розеток на кухне

При этом надо учитывать количество бытовых приборов большое, но это не значит, что под каждый надо делать отдельную розетку. Только под оборудование большой мощности делаются индивидуальные розетки с отдельной проводкой от распределительного щита с автоматом защиты. Это могут быть:

  • электропечи с трехфазной проводкой,
  • стиральная и посудомоечная машина,
  • подогрев пола.

Распределение линий подключения к мощным бытовым приборам Остальные приборы рекомендуется по возможности подключать в установленные блоки с двумя или тремя розетками подключенные к одной линии. Рассчитав необходимое количество розеток желательно установить на 2-3 больше с учетом на перспективу использования дополнительных приборов. Кроме врезанных и накладных розеток на стене, скрытые розетки можно устанавливать внутри мебели, под шкафами над столешницей. Не обязательно розетки закрывать корпусами мебели и бытовых приборов, успешно используется метод маскировки под цвет интерьера или такой цвет, который удачно вписывается и дополняет детали на общем фоне. Не всегда можно в торговых сетях подобрать подходящий вариант, тогда можно покрасить корпус розетки самостоятельно в нужные тона.

Есть много способов, как спрятать розетки, как минимум 10:

  1. На стене за корпусами мебели ;
  2. За корпусами бытовых приборов;
  3. Для вытяжки и кондиционеров розетки могут устанавливаться над шкафами, в этом случае их не будет видно снизу;
  4. Встраиваемые и накладные розетки под подоконниками;
  5. Врезные и накладные розетки внутри навесных шкафов над столешницей;
  6. Врезные и накладные розетки в шкафах столешницы;
  7. Выдвижные розетки, встраиваемые в элементы мебели;
  8. Маскировка розеток под интерьер по цвету, узору картинок и форме;
  9. Установка розеток в настенных нишах потайные дверцы, которых имеют одинаковое покрытие со стенами;
  10. Установка розеток в конструкции плинтуса и в пол и многие другие методы маскировки,

Все перечисленные способы используются в зависимости от условий на конкретном объекте. Маскируют розетки такими способами не только на кухне, рассмотрим несколько примеров более подробно.

Coswall CS-FL-145A-2DE-Q – надежный и долговечный

Модель, выполненная в универсальном алюминиевом корпусе и соответствующая европейским стандартам качества. Эта электрическая розетка оснащена сразу 2 гнездами и имеет надежный механизм открытия, по нажатию на который устройство мгновенно выдвигается. CS-FL-145A-2DE-Q порадует пользователей серебристой расцветкой, а также наличием в корпусе болтов для монтажа устройства.

В сборке изделие весит менее 1 кг и имеет средние размеры – 145х145х56 мм. Кроме того, розетка работает в диапазоне от 110 до 250 В.

Плюсы:

  • 2 гнезда;
  • удобство в использовании;
  • комплектация;
  • износостойкость;
  • универсальность.

Минусы:

механизм открытия периодически заедает.

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

Заключение

Выбор способа соединения розеток всегда обусловлен мощностью подключаемого электрооборудования и стоимостью монтажных работ. Раздельная схема обеспечивает надежную и бесперебойную подачу напряжения всем устройствам. Однако такой метод самый затратный, так как требует больше кабеля. Но именно соединение звездой гарантирует независимую работу всех точек.

Важно также учитывать, что при последовательном соединении розеток суммарная нагрузка не должна превышать максимальный ток розетки. А он, в большинстве случаев, не превышает 16А (3,5 кВт). Т.е

если вы собрались устанавливать блок из 3 розеток и соединить их последовательно, категорически запрещено одновременно включать нагрузку более 16А в каждую из этих розеток (эта ситуация актуальна на кухне). В то же время, если вы решите соединить розетки звездой, к каждой из них можно будет подключить нагрузку до 16А. Главное, чтобы кабель выдержал и автомат, который установлен на эту розеточную линию

Т.е. если вы собрались устанавливать блок из 3 розеток и соединить их последовательно, категорически запрещено одновременно включать нагрузку более 16А в каждую из этих розеток (эта ситуация актуальна на кухне). В то же время, если вы решите соединить розетки звездой, к каждой из них можно будет подключить нагрузку до 16А. Главное, чтобы кабель выдержал и автомат, который установлен на эту розеточную линию.

  • http://votetoremont.ru/process-remonta/elektromontazhnye-raboty/kak-iz-odnoj-rozetki-sdelat-neskolko-vse-sposoby/
  • https://dom-i-remont.info/posts/elektrika/8178/
  • https://electrobox.su/soedineniya/soedinenie-rozetok-mezhdu-soboj.html
  • https://orensbyt.ru/elektrosnabzhenie/kak-vypolnit-podklyuchenie-rozetok-v-dome-posledovatelno-ili-parallelno.html
  • https://YaElectrik.ru/elektroprovodka/kak-podklyuchit-rozetku
  • https://okcomfort.com/elektrika/rozetki/kak-dobavit-dopolnitelnuyu.html
  • https://elektrik-sam.ru/jelektroprovodka/4060-kak-soedinjat-rozetki-posledovatelno-ili-parallelno.html

Похожие записи:

Подготовка участка под строительство частного дома Один раз заплатил Как ровно отрезать трубу болгаркой: методы работы с угловой шлифовальной машиной Пенополистирол под ламинат: разновидности, характеристики, плюсы и минусы Жидкое стекло Дизайн участка на 3 сотки: каких правил надо придерживаться
