Поверхностный насос вихрь: технические характеристики, правила монтажа и отзывы

Оглавление

Правила установки поверхностного насоса

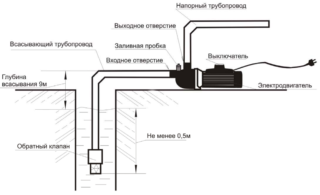

Схема подключения поверхностного насоса

Чтобы помпа работала исправно, важно правильно подключить её. Специалисты рекомендуют действовать таким образом:

Готовят специальную прочную площадку под установку насоса. Если агрегат будет использоваться и зимой, нужно поместить оборудование в утепленный кессон, иначе система водоподачи замерзнет. Желательно дополнительно подкладывать под насос прорезиненный коврик. Он уменьшит вибрацию и шум.
От источника к насосу устраивают входящую магистраль. Для этого отмеряют отрезок трубы длиной от точки забора воды до входа в агрегат. С помощью муфты и ФУМ ленты соединяют её с помпой. Магистраль также желательно утеплять на зиму.
Обратный клапан монтируют на конце трубы, которая будет погружена в воду

Важно позаботиться о фильтре грубой очистки, особенно если насос будет работать с речной водой или с жидкостью из скважины на песок.
Наполняют всю систему водой. Важно, чтобы были заполнены все элементы станции, и гидробак в том числе, если он используется.
Подключают оборудование к сети

При первом включении крана в доме нужно отрегулировать рабочее давление. Оптимальные показатели — 2,6-3,0 атм. Как только такое давление будет получено, насос сам будет отключаться. Проверять давление в системе нужно посредством использования манометра. Как только оборудование отключится, нужно зафиксировать показания и отрегулировать их до рекомендуемых.
Всю систему проверяют на предмет протечек. Если таковые есть, мастер допустил ошибки при соединении магистрали или помпа имеет заводской брак.

Мнения специалистов

Благодаря своей популярности «Вихрь» заинтересовал и профессиональных мастеров, повидавших на своем веку погружной и центробежный насос в десятках вариаций.

О насосе Вихрь зачастую отзываются положительным образом

В результате этого были сделаны следующие выводы:

Прибор хорош для домашнего использования, в производственных целях он окажется маломощным;
Насос не защищен от перепадов напряжения, поэтому в схему включения желательно подсоединить стабилизатор;
Периодически нужно производить чистку, иначе насос рискует очень быстро выйти из строя;
Оптимальной для использования является вода с минимальным процентом твердых примесей.

Насосы «Вихрь» – относительные новички на рынке, однако они уже успели завоевать свой сегмент благодарных покупателей и хорошие оценки профессионалов. Главное – перед приобретением внимательно изучить технические характеристики, не использовать устройство на пределе и обеспечивать ему должный уход. И тогда даже недорогой «Вихрь» сможет прослужить достаточно долго.

Виды

Ассортимент насосных станций российского бренда «Вихрь» достаточно широк, однако в каждой линейке товаров имеются модели, являющиеся наиболее предпочтительными для покупателей. Самое популярное и востребованное напорное оборудование компании:

автоматическая станция «Вихрь» АСВ – 1200/24Н;
устройство для водоснабжения «Вихрь» АСВ – 800/19;
система водоснабжения «Вихрь» АСВ – 370/2Ч;
водяная насосная станция «Вихрь» АСВ – 800/50;
скважинный насос «Вихрь» СН – 50.

Чтобы определиться с выбором подходящей модели напорного оборудования, необходимо тщательно изучить все характеристики модельного ряда.

Устройство АСВ-1200/24Н — 10020 руб.

Данный тип насосной станции предназначен для чистой воды. Он наделен высококачественной конструкцией и надежной системой автоматического контроля.

Агрегат отличается длительным эксплуатационным периодом без ухудшения функционала. Он имеет множество преимуществ, среди которых:

энергоэффективность;
корпус, изготовленный из чугуна, который не ржавеет, а также устойчив к различным механическим воздействиям;
встроенный барометр, позволяющий контролировать перемены давления в системе;
высокий напор;
полностью автоматический режим работы;
бесшумная работа (устройство подходит даже для домов с низкой звукоизоляцией).

Также изделие имеет отличные технические показатели. Глубина всасывания составляет 9 м, объем бака – 24 л. Кроме того, данный агрегат может перекачивать воду с меньшим требованием к чистоте в отличие от аналогов.

Устройство АСВ-800/19 — 7800 руб.

Это оптимальный вариант для обеспечения водой фермерских хозяйств, производств, дач и частного сектора. У агрегата имеются свои преимущества:

автоматическая регулировка давления в системе;
наличие специального манометра;
немалый гидроаккумулятор, резервирующий воду на случай непредвиденного отключения электроэнергии;
подключение к бытовой электросети;
горизонтальная установка;
простота и удобство эксплуатации.

Глубина всасывания достигает 8 м, а бак имеет объем 19 л.

Устройство АСВ – 370/2Ч — 5250 руб.

Это универсальная насосная станция, обеспечивающая бесперебойную подачу воды для различных целей. Она подходит для подземных скважин и колодцев. Конструкция имеет ряд преимуществ:

наличие мотора асинхронного вида;
самовсасывающий мотор с интегрированным эжектором, увеличивающим степень мощности всасывания;
специальное реле, выступающее в качестве переключателя давления;
встроенный манометр, позволяющий контролировать состояние давления во время работы агрегата;
наличие металлического ресивера, состоящего из двух частей и мембранной перегородки;
конструкция, выполненная из чугунного сплава, устойчивого к механическим повреждениям и воздействиям окружающей среды;
наличие автоматической термозащиты.

Глубина всасывания устройства составляет 9 м, объем бака – 2 л.

Устройство АСВ – 800/50 — 10610 руб.

Это бюджетный агрегат с компактными габаритами, подходящий для небольших домов, ферм, дач. К особенностям конструкции относятся:

энергоэффективность;
автоматическая регулировка давления с помощью предусмотренного реле;
отличные напорные характеристики;
ресивер большого объема, позволяющий делать запасы воды на случай непредвиденной ситуации;
включение происходит не чаще двадцати раз за час;
допускается работа с водой средней загрязненности.

Глубина всасывания агрегата составляет 9 м, а бак имеет объем 50 л.

Скважинный насос СН-50 — 10250 руб.

Это устройство предназначено для подачи чистой воды из колодцев или скважин, глубина которых составляет не более 50-ти метров.

Конструкция изготовлена из высококачественной нержавеющей стали, что сводит к минимуму возникновение коррозийных процессов, а также предотвращает механические и другие повреждения от воздействия окружающей среды.

Прибор компактен, удобен в эксплуатации и позволяет качать воду из скважин диаметром от 100 мм.

Защита двигателя от перегрева осуществляется посредством автоматического реле. Особенностью устройства является то, что материал изготовления насосной части – латунь. Кроме того, данный насос обладает высокой производительностью, которая составляет 2400 л/ч.

Монтаж и подключение

Монтаж агрегата обычно выполняется самостоятельно по инструкции. Погружные модели опускаются вниз на тросе, поверхностные устанавливаются на подготовленной площадке и фиксируются болтами. Основное правило – соединить все кабеля и трос воедино, чтобы ни один из них не провисал, иначе прибор может застрять внутри обсадной трубы.

Диаметр корпуса следует подбирать так, чтобы по бокам оставалось не менее 2 см до стенок трубы. Поскольку вес прибора небольшой, с монтажом может справиться один человек.

При подключении патрубков нужно обращать внимание на герметичность соединений. От этого будет зависеть, насколько стабильным будет давление в системе

Протечки заставляют насос работать дольше и включаться чаще.

Глубинный насос «Вихрь» СН 60

Устройство центробежного типа предназначается для подачи воды из скважин диаметром от 75 мм. Мощность агрегата – 800 Вт, что позволяет ему выкачивать около 3000 литров в час.

Корпус (как и в моделях 90b, 90в, 100в, 100, 50н) надежно герметизирован по международному стандарту и соответствует классу IPX8. В комплекте обязательно идет инструкция, предостерегающая владельцев от ряда самых распространенных ошибок при вводе в эксплуатацию.

Для продолжительной работы насос Вихрь следует регулярно обслуживать

Кроме того, именно в инструкции можно найти технические характеристики насоса:

Номинальное напряжение – 220 В;
Использование в скважинах глубиной не более 50 м;
Производительность – до 3000 л/час;
Диаметр насоса – 75 мм;
Предельная глубина погружения – 40 м;
Частота – 50 Гц;
Внутренний диаметр – 25 мм.

Выбирая тот или иной водяной насос, в первую очередь следует обращать внимание именно на технические характеристики. По ним сразу станет понятно, удастся ли адаптировать конкретный прибор под имеющиеся условия или же стоит поискать вариант мощнее/слабее

Критерии выбора

Перед покупкой прибора необходимо обозначить для себя критерии выбора:

где будет функционировать насос – скважина или колодец, от этого будет зависеть форма корпуса и глубина погружения;
характеристика напора – чем выше нужно поднимать жидкость в скважине или в доме, тем этот показатель должен быть выше;
производительность за единицу времени – зависит от количества воды в скважине;
мощность двигателя – влияет на расход электроэнергии;
цена изделия.

Компания Вихрь производит оборудование, которое отличается температурным режимом. Некоторые модели способны перекачивать жидкость до 35 градусов, другие работают только с холодной водой.

Материалы изготовления и качество сборки на высоком уровне: внутренние детали выполнены из латуни или нержавеющей стали. Корпус защищен от коррозии. В зависимости от производителя, а их у компании много – заводы находятся в Китае, Прибалтике – материалы могут заменяться на более дешевые.

2 Конструктивные особенности дренажных устройств Вихрь

Дренажный насос Вихрь представляет собой конструкцию центробежного типа. Независимо от модели, основная конструкция всех устройств имеет одинаковый вид. Состоит прибор из рабочей и моторной камер, объединенных в один корпус. Двигатель представляет собой статор, состоящий из двух слоев обмотки. В него вмонтирован ротор, который вращается при помощи подшипников. Специальный предохранитель отвечает за аварийное отключение мотора. Располагается моторная камера в верхней части аппарата. Сюда также подключается кабель электропитания.

Ротор из моторной камеры переходит в нижнюю насосную камеру. При этом место перехода закрыто торцевым уплотнением. На ротор насажено рабочее колесо с лопатками, которые увлекают воду. В нижней части насосной камеры расположены всасывающие отверстия, закрытые сетчатым фильтром. Размеры ячеек фильтра для каждой модели имеют различные значения, соответственно меняется и максимальный размер твердых частиц, которые пропускает прибор.

Устройство дренажного насоса

Выводящий патрубок располагается в нижней части аппарата и выходит на одну из сторон. Трубка имеет универсальную конструкцию и подходит под трубу разного сечения. Верхняя часть корпуса оборудована пластиковой ручкой для переноски. За автономную работу устройства отвечает поплавковый механизм.

2.1 Принцип работы дренажного аппарата Вихрь

После заполнения аппарата водой происходит включение двигателя. Он посредством ротора приводит в движение рабочее колесо. Лопатки захватывают жидкость и под действием центробежной силы отталкивают ее к стенкам диффузора, в котором расположено колесо. В результате в районе впускных отверстий образуется область разряженного давления и происходит всасывание новой порции воды. На выходе из диффузора, наоборот, давление повышается и за счет этого обеспечивается высокая напорная характеристика.

Такой принцип работы позволяет достичь плавной подачи жидкости без рывков. Кроме того, отсутствие мелких деталей и тонких каналов позволяют легко пропускать через систему крупные примеси и фракции средней густоты.

Устройство, принцип работы дренажных насосов Вихрь

Насосы Вихрь работают по принципу центробежной силы

Все агрегаты Вихрь дренажного типа только центробежные. Аппараты бывают поверхностными или погружными. Независимо от типа устройства основные рабочие его узлы повторяются:

рабочая и насосная камеры, которые заключены в один корпус;
двигатель в виде статора с двумя слоями обмотки;
поплавковый предохранитель (для погружных моделей);
торцевой уплотнитель;
рабочее колесо с лопастями;
всасывающее отверстие с сетчатым фильтром (размер ячеек определяет габариты пропускаемых частиц).

Разница между поверхностными и погружными дренажными насосами заключается в принципе их установки. Первые монтируют около водоема. Вторые погружают непосредственно в водную среду.

Принцип работы насосов:

При включении двигателя электрический ток запускает в движение ротор с рабочими лопастями.
Вращающееся колесо формирует в камере спад давления. Благодаря этому вода всасывается через входящий патрубок.
Лопасти активизируют центробежную силу, прижимают жидкость к стенкам камеры и тем самым выталкивают её наверх.
Давление в камере снова падает и происходит новый забор воды. При этом насос не отключается.

Модельный ряд и технические характеристики

Вихрь ДН-550Н с корпусом из нержавеющей стали

На рынке дренажные насосы Вихрь представлены в нескольких модификациях. Для каждой из них предусмотрены свои технические характеристики.

Насос ДН-300

Это самая маломощная модель из всех агрегатов Вихрь. Потребляет всего 300 Вт. Рабочие узлы устройства выполнены из прочного полимера, устойчивого к абразивным частицам в воде. Технические характеристики модели таковы:

производительность – 11 м3/час;
глубина погружения — не больше 6 м;
диаметр выходного патрубка – 1,5 дюйма;
размер примесей — до 5 мм;
максимальная температура перекачиваемой воды – +35 градусов;
вес – 5 кг.

Модель оснащена поплавковым выключателем и защитой от перегрева.

Насос ДН-400

Эта модель имеет следующие характеристики:

мощность — 400 Вт;
производительность — 11,3 м3/час;
глубина погружения — 5 м;
размер пропускаемых частиц — 5 мм;
выходной патрубок – 1,5 дюйма;
материал корпуса – полимер;
максимальный температурный показатель воды – +35 градусов.

Как и предыдущая модификация эта оснащена поплавковым выключателем и защитой от перегрева.

Модель ДН-550Н

Среднемощный аппарат, корпус которого выполнен из нержавейки. Мощность двигателя — 550 Вт. Технические характеристики устройства:

производительность — 10 м3/час;
напор – 8 м;
глубина — 8 м;
диаметр примесей — до 35 мм;
выходной патрубок – 1,5 дюйма;
корпус – нержавеющая сталь;
вес – 5,85 кг.

Модель хороша для садового полива и применения на даче.

Насос ДН-750

Технические данные согласно инструкции по применению:

мощность — 750 Вт;
производительность — 15,3 м3/час;
глубина погружения — 8 м;
напор — 8 м;
допустимый размер примесей — 25 мм;
температура воды – +35 градусов;
диаметр выходного патрубка – 1,5 дюйма.

Основные рабочие узлы насоса и его корпус выполнены из прочного пластика.

Модель ДН-900

Эта модификация также имеет поплавковый выключатель и отличается скромными габаритами. Технические параметры:

мощность — 900 Вт;
производительность — 15,5 м3/час;
глубина погружения — 8 м;
напор — 8 м;
длина кабеля — 8 м;
диаметр примесей — 35 мм.

Допускается не более 20 циклов включения выключения за час. Корпус устройства выполнен из прочного полимера.

Насос ДН-1100Н

ДН-1100Н – самая мощная модель

Прибор оснащен мощным двигателем на 1,1 кВт. В остальном технические особенности моделей таковы:

производительность — 15,5 м3/час;
погружение — до 10 м;
напор — 8 м;
корпус – нержавейка;
температура перекачиваемой воды – до +35 градусов.

Рекомендуется не допускать более 20 включений устройства за час.

Как выбрать насос

Для выбора оптимальной модели дренажного насоса следует руководствоваться такими критериями:

Условия эксплуатации устройства. Нужно учесть допустимый размер загрязнений в перекачиваемой воде.
Напор устройства по инструкции

Здесь важно знать глубину, с которой будет подниматься жидкость, и горизонтальную протяженность шланга до точки сброса воды. Важно учесть, что каждые 10 м горизонтального участка сети равны 1 метру напора.
Мощность агрегата

Для некоторых мастеров этот критерий является определяющим после основных характеристик.
Производительность. Особенно важна при откачке грязной воды из затопленных помещений. Если вода будет прибывать быстрее, насос просто не справится со своими функциями.

Ключевые преимущества скважинных насосов «Вихрь»

Итак, давайте подведем итог всему вышесказанному и отметим достоинства данного вида оборудования.

Первое, на что хотелось бы обратить внимание, это небольшие габаритные размеры прибора, при которых он может качать воду на достаточно приличную высоту. И хотя производительность агрегата не самая высокая, но ее достаточно, чтобы обеспечить водой небольшой загородный дом с несколькими потребителями.
Высокая надежность насоса, подтвержденная его степенью защиты, которая относит его к категории IPX8

Эту категорию каждый производитель устанавливает сам. Но есть в ней две позиции, которые считаются стандартом. Это глубина погружение не меньше 1 м, в которой насос должен отработать не меньше получаса.
Разнокалиберные электродвигатели, используемые в разных моделях, гарантируют достаточно приличный напор. Во всяком случае, минимальный из них – 40 м, это для бытовых насосов скважинного типа оптимальный показатель.
Все скважинные насосы «Вихрь» рассчитаны на частые включения и выключения, что для агрегатов данного типа является немаловажным показателем. Особенно, если насосы работают не в составе насосной станции или без накопительного бака.
Для таких технических характеристик насосная установка имеет не самую высокую цену. И это один из самых больших плюсов.

Разнообразие модельного ряда

Установка и ремонт насосной станции

Насосная станция своими руками вполне может быть установлена.

Лучше всего размещать оборудование в подвале частного дома. Таким образом, оно не будет никому мешать, а также будет защищено от непредвиденных погодных условий. Также можно установить насосную станцию в скважине, которая используется для водоснабжения дома. В таком случае необходимо установить оборудование в кессоне.
Первым делом соберите эжектор.
В нижнем его секторе установите фильтр. Он должен быть сетчатым.
Смонтируйте все сгоны, не забывая о герметичности, которой легко достигнуть с помощью уплотнителей. Далее выройте траншеи, в которые будут уложены трубы. Смонтируйте насосную станцию к водопроводным коммуникациям.
Эжектор станции при этом опускается в скважину или колодец на нужную глубину.
Обязательно утеплите насосную станцию, так как это продлит срок ее эксплуатации в случае наступления перепадов температур.

Ремонт насосных станций для дома также требует отдельного внимания. Чтобы знать, как именно проводить ремонт, стоит знать определенные виды поломок и их проявления:

Среди распространенных поломок является тот случай, когда насосная станция работает, а вода не поступает. В таком случае может быть нарушена герметичность, и тогда нужен ремонт, то есть работы по ее восстановлению. Также причиной такой неполадки может быть отсутствие воды в системе либо не исправность обратного клапана.
Также неполадки могут выражаться в том, что оборудование работает рывками. В таком случае может понадобиться ремонт бака, который скорее всего поврежден. Именно это снижает давление, что приводит к частым включениям насоса. Этот вопрос серьезный, так как частые подключения и отключения насосной системы ведут к ее изнашиванию. А это может спровоцировать дополнительный ремонт. Вполне возможно, что потребуется замена внутренней мембраны.
Также насос может начать работать без отключения. Это указывает на то, что проблемы с реле давления. Ремонт его заключается в замене пружинок либо прочистке, так как часто реле просто загрязняется и начинает барахлить.

В целом обслуживание насосной станции предполагает слежение за работой устройства и его утеплением. Отзывы владельцев показывают, что это не очень сложно.

Конструктивные особенности

Устройство

Скважинный насос марки Вихрь представлен в разных исполнениях, каждый тип отличается принципом действия, способом забора воды и производительностью:

Центробежное устройство способно функционировать в условиях загрязнения жидкости до уровня 180 г/куб. м. Это значит, что в транспортируемой воде могут присутствовать абразивные вещества (например, песок) в количестве, которое не превышает указанного предела. Напор, создаваемый таким прибором, как Оборудование марки Вихрь, может достигать 50 м, что говорит о высокой эффективности центробежных устройств.

Винтовое исполнение техники отличается способом забора воды. Так, в моделях данного типа вода попадает в устройство через отверстие, расположенное в верхней части корпуса. Сила выталкивания жидкости у винтовых приборов довольно велика, так как напор может достигать 100 м при глубине погружения 35 м. Модель Вихрь способен перекачивать воду, предельно допустимый уровень загрязнения которой составляет порядка 250 г/куб. м. Область применения винтовых устройств довольно широка: от бытовых скважин до открытых водоемов и шахтных колодцев.

Винтовая модель

Меньше всего примесей будет в воде, которую перекачивает вихревой насос для скважины, так как допустимый предел для примесей равен 40 г/куб. м.

Все эти приборы отличаются друг от друга принципом функционирования. Об этом можно судить даже по названиям. Дополнительно к этому существует разница между некоторыми моделями, которая заключается в расположении отверстия для забора воды. Оно может находиться в нижней или верхней части корпуса.

1 Классификация дренажных аппаратов

Среди широкого ряда современного насосного оборудования выделяется несколько типов дренажных насосов. Их разделяют в зависимости от конструкции, способа использования, вариантов исполнения. Касательно особенностей использования насосного аппарата выделяют:

поверхностные модели;
погружные варианты.

В первый тип входят устройства, которые устанавливаются на край выкачиваемого источника, и которые не предназначены для непосредственного погружения в воду. Забор жидкости в таких аппаратах производится при помощи отрезка всасывающего трубопровода. Большая часть устройств изготавливается из технополимеров, так как от корпуса не требуется высокого сопротивления среде.

Погружные модели предполагают полное погружение аппарата в жидкость. В этом случае вода играет роль естественной системы охлаждения двигателя. Такое дренажное оборудование работает исключительно в толще воды. Причем незначительный период работы на сухом ходу (вне воды) способен нанести серьезный вред обмотке двигателя. Корпус прибора выполняется из стали или пластика, в зависимости от сферы применения каждой конкретной модели.

Работа поверхностного дренажного насоса

В плане производительности также выделяется два типов аппаратов:

Непрофессиональные устройства. Обеспечивают показатель производительности с максимальным значением в 50 куб. м/час.
Профессиональные. Перекачивают жидкость в объемах свыше 100 куб. м/час.

Устройство агрегата

Устройство скважинного насоса

Колодезные приборы не рассчитаны на глубоководную работу. Их высота водяного столба ограничена 35 – 45 метрами. Такие же характеристики у насосной станции Вихрь. Ее рационально ставить, если глубина источника не превышает 4 – 5 метров. Также необходимо учитывать длину трубы и высоту дома.

Погружные агрегаты выполняются в трех конструктивных вариантах:

центробежные;
вихревые;
винтовые.

Центробежный насос Вихрь для скважины позволяет доставать воду из глубоких слоев почвы. Имеет нижний водозабор, поэтому даже при минимальном количестве жидкости в летнее время водопровод будет функционировать.

Вихревые модели выпускаются с верхним водозабором. Их КПД ниже, чем у центробежных, но высота водяного столба выше благодаря техническому решению внутри корпуса, которое усиливает турбулентность и ускоряет поток.

Винтовые насосы Вихрь также имеют только верхний водозабор. Отличаются от вихревых сильным напором – до 100 метров и глубиной погружения до 35 метров. Стоят дороже, но подходят в том случае, если нужно перекачивать жидкость на длинное расстояние или поднимать ее на высоту двух или трехэтажного дома.

Виды насосов и область их применения

Погружной насос Вихрь для скважины

В линейке приборов для водоснабжения Вихрь имеются разные типы оборудования, предназначенные для разных источников – скважин или колодцев. Также имеются агрегаты, которые работают с грязной или вязкой жидкостью – дренажные и фекальные.

Принцип работы отдельного насоса зависит от того, с какой водой или веществом придется иметь дело. Для чистой питьевой воды производитель выпускает:

Поверхностные насосы. Они устанавливаются рядом со скважиной или колодцем, подключаются через входные и выходные патрубки и перекачивают жидкость в дом.
Погружные модели предназначены для работы в жидкой среде, которая их охлаждает.
Насосные станции – поверхностное оборудование, укомплектованное гидроаккумулятором и автоматикой. Используются в системах автономного водообеспечения частного дома.

Для обслуживания канализационного септика применяют модели с режущим механизмом. С их помощью происходит откачка стоков из выгребной ямы.

Удалить грязную жидкость из затопленного подвала можно дренажным насосом с нижним водозабором. Такую модель используют для полива участка из открытых водоемов.

1 Типы скважинных аппаратов Вихрь и их особенности

В зависимости от особенностей применения, производительности и других рабочих характеристик выделяется несколько вариантов исполнения погружных насосов Вихрь. Компания выпускает модели с верхним забором воды, рассчитанные на сильнозагрязненные источники, и с нижним, которые используются в скважинах с чистой водой. По используемым материалам выделяются аппараты с узлами, изготовленными из стали, латуни, прочных полимеров. Торцевые уплотнения в таких аппаратах изготавливаются из графита или керамики.

Скважинный насос Вихрь

Одним из основных критериев распределения скважинных насосных устройств Вихрь является тип рабочего органа. В этом плане выделяются:

винтовой насосный аппарат;
центробежный погружной насос;
вихревой глубинный насос.

1.1 Устройства винтового типа

Винтовой электронасос является достаточно универсальной моделью. Такой аппарат можно использовать не только в скважинах, но и в колодцах, шахтных резервуарах, открытых водоемах. Благодаря своей конструкции прибор способен пропускать жидкость с содержанием твердых частиц до 250 г/куб. м. Модели такого типа поддерживают напор до 100 м.

Конструкция винтового устройства предполагает наличие электродвигателя, установленного в верхней части стального корпуса, рабочей камеры, электрического кабеля и проушины с тросом. Рабочая камера в винтовых приборах состоит из двух элементов:

подвижного ротора (винта);
неподвижного статора из резины.

Эластичный статор имеет внутреннюю резьбу. Внутри него вращается, соединенный с валом двигателя, ротор с внешней резьбой. Спиральная резьба обоих элементов смещена относительно друг друга. Результатом такого смещения является появление герметичных полостей в статоре во время движения винта. Именно в этих полостях устройство транспортирует воду от всасывающих отверстий до выпускного патрубка. От количества образуемых полостей зависит общий напор, создаваемый моделью.

Основными преимуществами такого типа насосов является бесшумность, возможность перекачивать сильнозагрязненную воду, удобный ремонт или обслуживание. К тому же аппарат может использоваться как в горизонтальной, так и вертикальной ориентации, что расширяет возможности применения.

1.2 Центробежный скважинный агрегат

Как и в случае со шнековыми моделями, центробежный аппарат состоит из моторного отсека и рабочей камеры, совмещенных в одном корпусе. Отличается только конструкция рабочей камеры прибора. Она представляет собой улиткообразный диффузор, внутри которого на валу вращается колесо с лопатками.

Устройство скважинного насоса Вихрь

В ходе работы колесо вращается, лопатки захватывают воду и вращают ее по кругу. Под действием центробежной силы жидкость смещается под стенки диффузора. В результате смещения на впускном патрубке аппарата образуется область разряженного давления, что приводи к всасыванию новой порции воды. В противовес этому, под стенками улитки давление повышается, что и обеспечивает высокий напор. Отдельные варианты исполнения могут включать многоступенчатые рабочие колеса, состоящие из нескольких стандартных дисков с крыльчаткой.

В плане чувствительности к механическим примесям центробежные модели менее функциональны. Максимальное содержание абразивов в воде не должно превышать 160-180 г/куб. м. Напорная характеристика центробежных устройств составляет 50 м. Они отличаются высокой производительностью и износостойкостью узлов. Для предотвращения перегрева агрегата большая часть центробежных моделей оснащена системой автоматического аварийного отключения.

1.3 Вихревой глубинный агрегат

В конструктивном плане модели вихревого типа схожи с центробежными. Отличие заключается в том, что рабочий диск вихревых аппаратов, оснащен более короткими лопатками закрытого или открытого типа. В ходе работы, лопатки забирают воду из входного патрубка и разгоняют ее по кругу под действием центробежной силы. Во время кругового движения поток снова попадает в лопатки, что предает ему дополнительного вращения и силы. В устройствах марки Вихрь используются многоступенчатые варианты насосов.

Благодаря более тонкой конструкции и небольшим зазорам между крыльчаткой и корпусом, пропускная способность агрегатов вихревого типа составляет всего 40 г/куб. м. Защиту от более крупных частиц обеспечивает сетчатый фильтр, установленный на всасывающие отверстия. Высота подачи вихревого аппарата составляет свыше 100 м, что позволяет монтировать его в глубокий источник.

Из недостатков следует выделить КПД с показателем всего 45 %.

Преимущества и недостатки

Насос Вихрь перекачивает 45-70 литров воды в минуту

Положительными сторонами помпы являются:

Простая конструкция, не требующая особых сложностей в установке и обслуживании.
Отличный напор. При той же мощности, что и у центробежного насоса, вихревой поверхностный перекачивает в 5-7 раз больше воды.
Возможность эффективного подъема жидкости из скважин малого сечения.
Подача воды с глубины от 7 до 9 метров.
Поддержание напора даже при условии наличия воздуха в рабочей камере. Чего не скажешь о центробежных агрегатах.
Относительная бесшумность. Если насос установить в кессон и на антивибрационную подкладку, на участке его вообще не будет слышно.
Возможность использовать оборудование в качестве вспомогательного для увеличения давления в системе насосной станции.
Мощные, надежные, производительные модели стоят недорого. Помпа относится к разряду бюджетных.

К минусам оборудования относят:

Чувствительность агрегата к качеству воды. Насосы Вихрь работают только с чистыми средами.
Сравнительно низкий КПД (в пределах 45%).
Быстрый износ вихревых лопастей в случае попадания в камеру песчинок.

Преимущества и недостатки

Насосное оборудование Вихрь заслужило репутацию доступного, проверенного, трудоспособного, благодаря таким преимуществам:

разумный расход электроэнергии, что немаловажно для большинства семей;

наличие автоматической поддержки давления;

асинхронный двигатель в каждой станции, который отличается повышенной устойчивостью к износу;

встроенный эжектор;

прочность рабочего колеса, его устойчивость к абразивным примесям в воде.

Станции Вихрь понятны в эксплуатации, имеют небольшой вес, проявляют умеренный шум в работе. Дополнительное преимущество — постоянное наличие запчастей (ремкомплекта) на рынке в случае необходимости проведения ремонтных работ. На станции Вихрь изготовитель дает гарантию год.

Относительным минусом некоторые мастера считают российское производство. Но станции Вихрь не один год доказывают, что отечественная продукция не хуже европейской.

Обзор популярных моделей поверхностного насоса вихрь

Правила установки поверхностного насоса

Мнения специалистов
