Как правильно соединить алюминиевый и медный провод между собой

Полезные советы и рекомендации

Каждое соединение провода должно быть качественно заизолировано.

Рекомендуется размещать их в распределительных коробках. Если такое соединение просто заштукатурить в стене, то так ограничивается доступ к нему и, соответственно, подтянуть контакты будет невозможно. Хотя если использовать технологию пружинных зажимов, то в этом необходимости не будет.

Соединение проводов в распредкоробке

Если вы хотите сделать такое соединение своими руками в домашних условиях, то не рекомендуется пользовать пайкой или сваркой провода при отсутствии опыта выполнения подобных работ. Лучшим вариантом будет контактный зажим или один из вышеописанных методов соединения алюминиевого провода с медным или между собой.

Итак, мы рассмотрели с вами наиболее распространенные методы соединения алюминиевого провода. Безусловно, если у вас нет опыта или вы попросту боитесь браться за такую работу, то лучше не рисковать и обратиться к специалисту. В противном случае, если у вас есть опыт таких работ, действуйте, следуя всем рекомендациям из этой статьи.

Варианты соединения

Существует множество вариантов, как соединить алюминиевые провода между собой.

Один из самых распространенных методов является обычная скрутка зачищенных контактов. Большинство людей, не обладающих специальными познаниями в области электротехники, используют этот способ для , считая его надежным. Это ошибочное мнение. Далеко не все виды кабеля можно скручивать, так как у них может быть разное сечение, что создаст уязвимое место в проводке после их соединения, а также разная марка этих жил. Для ответвления электрической линии такой способ не подходит.

Этот способ имеет низкий уровень надежности, а также высокую степень пожароопасности. Когда существовал этот метод, еще не было такого большого количества разнообразной бытовой электрической техники, которая потребляет много энергии (стиральные машинки, кондиционеры, водонагреватели, двухкамерные холодильники и т. д.). Одновременное использование нескольких мощных энергоемких приборов существенно повышает нагрузку на сеть. Повышенное напряжение контакты с малым сечением не выдержат. По этой причине метод скрутки потерял свою актуальность. Его можно использовать для временного соединения.

Пайка. Для соединения или ответвления алюминиевых проводов данный метод скрепления считается одним из наиболее безопасных. Чтобы это сделать правильно, нужно залудить контакты проводов

Для этого их обрабатывают расплавленной канифолью, а затем осторожно ошкуривают мелкой шлифовальной бумагой. Затем концы кабелей плотно прижимаются друг к другу, а потом постепенно добавляется канифоль. Пайка должна быть равномерной, чтобы продлить срок эксплуатации

Пайка должна быть равномерной, чтобы продлить срок эксплуатации.

Сварка. Этот метод соединения доступен не для всех. Для этого нужно обладать специальными познаниями и навыками, иметь специальное оборудование, доступ к которому есть далеко не у всех. Этот способ весьма надежен, но его настоятельно рекомендуется делать опытным специалистам по сварке.

Контактные зажимы. Данным способом лучше всего делать соединение алюминиевых жил. Таким же образом можно следовать и при необходимости ответвления провода. Чтобы сделать это правильно следует зачистить контакты от оплетки на 2-3 сантиметра, а затем зачистить металл при помощи мелкозернистой наждачной бумаги (подойдет 0 и 1 зерно). Оголенную часть нужно будет закруглить. Сечение этой окружности должно быть схожим с диаметром зажимной клеммы. Получившаяся окружность надевается на движитель и плотно затягивается.

Отдельным методом крепления является соединительная арматура или зажим типа СОАС для сталеалюминиевых и алюминиевых кабелей. Овальный зажим СОАС может использоваться для скрепления двух групп проводов: с токовой нагрузкой и механическим тяжением по ним, или только при токовой нагрузке. Различные марки зажима СОАС можно использовать с учетом марки провода, его размеров, прочности и веса. Кроме СОАС для скрепления сталеалюминиевых жил можно применять тип САС. Для каждого из видов таких приспособлений существуют специальные таблицы с соответствующими показаниями и значениями.

СОАС-ИП применяют для воздушных линий электропередачи. Неизолированные провода можно соединять скручиванием с использованием зажима типа СОАС-ИП. Овальный зажим СОАС является достаточно распространенным типом и его можно приобрести в большей части специализированных магазинов, а также сделать заказ в интернете.

Во время работы с электрическими проводами они должны быть обесточены, даже если напряжение не большое. После завершения работы, оголенные контакты обязательно нужно изолировать специальной лентой, поместить в резиновую оплетку или в защитный рукав. В мессах с повышенной влажностью крепление прослужит не очень долго, а также существует риск получить удар электричеством.

Переходники для соединения с алюминия на медь

Гильзовые переходники для опрессовки считаются самым надежным и качественным соединением. Изготавливаются специальные медно-алюминиевые модели, в которые заводятся 2 провода, после чего они обрабатываются прессом. Однако нужно отметить, что гильзы предполагают сечения начиная с 16 мм2, тогда как в жилых зданиях используется от 1,5 до 4 мм2. Потому подключение лучше вести с использованием стандартной алюминиевой гильзы. Опрессовка происходит по алгоритму:

  • Зачистить концы медного проводника лудим свинцово-оловянным припоем – это помогает предотвратить контакт металлов.
  • Избавиться от оксидной пленки алюминия.
  • Продеть провода с разных концов и опрессовать.
  • Обмотать соединения изолентой или термоусадкой с последующим нагревом.

Важно! При чрезмерном обжиме внутри конструкции спаянный слой на медном конце может повредиться, потому размер гильзы и матрицы должен подходить под жилу. Переходник с алюминия на медь хорош тем, что его можно заделывать под штукатурку, не опасаясь возгорания проводки. Однако, для реализации потребуется пресс, который влечёт за собой определённые затраты

Однако, для реализации потребуется пресс, который влечёт за собой определённые затраты

Переходник с алюминия на медь хорош тем, что его можно заделывать под штукатурку, не опасаясь возгорания проводки. Однако, для реализации потребуется пресс, который влечёт за собой определённые затраты.

Гильзы

Рекомендуется, чтобы при производстве работ вся электропроводка была цельной, без обрывов и соединений – так снижается риск возгорания. Однако, если возникает острая необходимость, состыковать медную и алюминиевую жилу, то нужно учитывать все рекомендации и выбрать один из наиболее оптимальных методов.

Резьбовое соединение

Данный тип соединения может быть весьма надежным, если его правильно выполнить. Стоит отметить, что алюминий обладает наибольшим линейным расширением, в связи с чем между соединенными проводами с течением времени возникает зазор, ухудшающий их контакт между собой. Чтобы не допустить короткого замыкания, нужно время от времени подкручивать эти винты.

Для избавления от этой необходимости, устанавливают специальные шайбы с разрезами или гроверами. Они выбирают образующиеся зазоры и в несколько раз увеличивают надежность соединения.

На винт, провода нужно будет обязательно намотать, чтобы площадь его соприкосновения с контактной площадкой была значительно выше. Профессиональные электрики зачастую поступают так: плющат это кольцо на наковальне, чтобы повысить площадь соприкосновения.

Технология выполнения качественного резьбового соединения проводов начинается со снятия с них изоляции на расстояние, равное 4 диаметрам винта. Зачищенные участки обезжириваются.

Потом нужно загнут их кончики так, чтобы образовались кольца.

На винт надевают элементы в следующей последовательности:

  1. Пружинная шайба.
  2. Стандартная шайба.
  3. Колечко первого провода.
  4. Еще одна стандартная шайба.
  5. Колечко второго провода.
  6. Гайка.

Вся эта система затягивается до тех пор, пока пружинная шайба не будет находиться в выпрямленном состоянии. В принципе, если оба провода сделаны из алюминия, то между ними можно не прокладывать стандартную шайбу.

Соединение скруткой

Если у вас по каким-то причинам нет возможности применять другие способы соединения электрических проводов, можете воспользоваться скруткой, только сделайте её качественно. Очень часто она используется как временный вариант и заменяется в последующем более надёжными способами коммутации.

Как соединить провода с помощью скрутки? Для начала зачищаются жилы на 70-80 мм. Главное, все коммутируемые проводники закручивать в одну единую скрутку одновременно, а не наматывать один вокруг другого.

Многие ошибочно начинают закручивать жилы между собой с того места, где заканчивается изоляционный слой. Но лучше в этом месте зажать обе жилы одними пассатижами, а вторыми захватить кончики проводов и производить вращательные движения по направлению часовой стрелки.

Если сечение провода маленькое, вы можете сделать скрутку руками. Выровняйте проводники по срезу изоляции и крепко держите их в этом месте левою рукою. Все коммутируемые кончики выгните в один единый загиб под углом 90 градусов (длины загиба в 10-15 мм будет достаточно). Правой рукой держите этот загиб и вращайте по ходу часовой стрелки. Это надо сделать крепко и прочно. Если руками в конце уже сложно крутить, воспользуйтесь пассатижами, как описано выше. Как только скрутка станет ровной и красивой, можете обрезать загиб.

Можно и несколько проводов так соединить, но тогда, чтобы легче было их скручивать, делайте длиннее загиб, где-то порядка 20-30 мм.

Как правильно выполнить скрутку проводов показано в этом видео:

Также существует способ выполнения скрутки проводов с помощью шуруповерта, о нем смотрите тут:

О скрутке проводов с помощью специального инструмента смотрите здесь:

Теперь полученную скрутку надо тщательным образом заизолировать. Для этого используется изолента. Не жалейте её, наматывайте в несколько слоёв, причём изолируйте не только само соединение, но и заступите на 2-3 см поверх изоляции жил. Таким образом, вы обеспечите скрутке изоляционную надёжность и убережёте контактное соединение от попадания влаги.

Заизолировать соединение проводов можно и с помощью термотрубок. Главное не забыть надеть трубку заранее на одну из соединяемых жил, а потом насунуть на место скрутки. Под тепловым воздействием термическая трубка сжимается, поэтому слегка нагрейте её края, и она прочно обхватит провод, тем самым обеспечивая надёжную изоляцию.

Если скрутка выполнена качественно, есть вероятность того, что она прослужит вам долгие годы, при условии нормальной величины нагрузочного тока в сети. Но всё-таки лучше на этом этапе не останавливаться и укрепить место соединения сваркой либо пайкой.

Клеммные приспособления

В этой категории есть несколько вариантов, в которых используются разные приспособления. Одно из таких приспособлений – так называемые орешки. Такое название эти клеммники получили за большое сходство с этим плодом. Даже такое небольшой прибор имеет несколько моделей.

Самая простая модель – это орешек, внутри которого установлены три пластины. То есть, вставляя медные и алюминиевые провода между разными пластинами, вы создаете условия их несоприкосновения между собой, что и требуется для такого вида соединения. Кстати, в таких приспособлениях есть возможность не разрывать подводящий контур электрической цепи. Для этого всего лишь надо очистить часть подводящего провода от изоляции, открутить два болта на орешке, вставить туда оголенный участок между двух пластин и закрутить болты заново. В этом случае нет разрыва проводного участка.

Отводящие же провода придется избавить от изоляции (имеется в виду их концы) и вставить их в отверстия, перпендикулярные подводящему каналу, где они закрепятся между двумя другими смежными пластинами.

Модель орешка подороже – это конструкция, которая не требует разделки проводов, то есть, нет необходимости снимать с них изоляцию. Потому что пластины оборудованы зубцами, и при их сжатии болтами зубцы просто врезаются в провод, прокалывая изоляцию. Такое соединения является достаточно надежным.

Третий вариант соединения алюминиевых проводов с медными – это использование клеммников Wago. Это достаточно простые устройства. Для их использования надо сначала зачистить концы длиною 10-15 см, затем вставить их по месту назначения. Все, соединение готово. Необходимо отметить, что в таких клеммниках внутри используется производителем специальная смазка. Именно она не позволяет алюминиевой и медной жиле окислиться.

Внимание! Специалисты рекомендуют использовать клеммники Wago только в осветительных сетях. При большой нагрузке пружина, которая подпирает контакты, нагревается и теряет свои свойства, что приводит к ухудшению самого контакта между пластинами и проводами. Четвертое устройство – это обычные клеммные колодки

По сути, это стандартная планка с клеммами. Для того чтобы провести подключение медного и алюминиевого провода, необходимо концы их зачистить и вставить в соседние клеммы, где концы закрепляются винтами, расположенными сверху клеммных отверстий

Четвертое устройство – это обычные клеммные колодки. По сути, это стандартная планка с клеммами. Для того чтобы провести подключение медного и алюминиевого провода, необходимо концы их зачистить и вставить в соседние клеммы, где концы закрепляются винтами, расположенными сверху клеммных отверстий.

В принципе, данный способ соединения алюминиевых и медных проводов очень похож на болтовой. Только здесь вместо болта и гайки используется клепка, которая относится к так называемым неразъемным соединениям. То есть, после ее сборки разобрать такое устройство без выхода из строя крепежа невозможно. Придется устанавливать новую клепку.

Что касается производства работ, то здесь, как и в случае с болтами и гайками необходимо подготовить концы проводов, очистив их от изоляции и изогнув в колечки. После чего на клепку надевается одно колечко, затем шайба из анодированной стали, и уже после этого колечко второго провода. С одной стороны заклепка имеет шляпку, а по другой надо будет ударить молотком, чтобы расплющить конец, таким образом создать еще одну шляпку с противоположной стороны крепежа.

Конечно, бить сегодня молотком никто не будет, потому что есть специальные приспособления ручного действия, с помощью которых обжимается клепка. Данный инструмент очень похож на плоскогубцы. Необходимо добавить, что такое присоединение медного и алюминиевого провода считается очень надежным.

Вот такие способы соединения электрических проводов из разных металлов могут быть сегодня использованы в процессе ремонта или прокладки электрических схем

И здесь неважно, многожильный соединяется провод или одножильный. Все эти способы четко отвечают на вопрос, как соединить, к примеру, алюминиевую и медную проводку. Что такое ответвительный сжим – конструктивные особенности и способ установки

Что такое ответвительный сжим – конструктивные особенности и способ установки

СИЗ – это приспособление для изоляции скруток

Неразъемное соединение

В эту категорию относится несколько методов, а именно:

Каждый из этих методов имеет свое место. На выбор влияет несколько факторов:

  • Наличие подходящего инструмента и оборудование.
  • Предполагаемая нагрузка тока.
  • Диаметр провода.
  • Наличие расходного материала.
  • Наличие соответствующих навыков.

Рассмотрим каждый метод неразъемного соединения по отдельности.

Быстрый и надежный метод соединения. Тем более эта технология актуальна, если следует произвести большое количество соединений. Однако для этого необходимо иметь сварочный трансформатор и навыки.

Процесс сваривания выглядит следующим образом:

  • Провода скручиваются между собой.
  • На торец наносите специальный флюс.
  • После происходит сварка угольным электродом до 2 секунд.
  • В результате на конце скрутки должна образоваться капля.
  • Каплю следует обработать растворителем, а после покрыть лаком.
  • Когда лак высох, соединение изолируется.

Метод пайки соединения несложный. Для этого потребуются такие компоненты, как канифоль, паяльник, припои и дополнительные элементы. Так, провод скручивается, а после паяльником наносите на них припой.

Опрессовка

Для такого соединения потребуются специальные пресс-клещи и гильзы, которые представляют собой полые стержни. Для опрессовки зачищаете конца провода, вставляете их в гильзу и в трех местах выполняете опрессовку. Также дополнительно можно скрутить провода.

Набор для опрессовки

Если провод алюминиевый, то используйте алюминиевую гильзу, для медных – медную гильзу. Если соединяете алюминий с медью, то в продаже есть медно-алюминиевые гильзы.

Гильзы

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

Гильза

Медная

Луженная

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

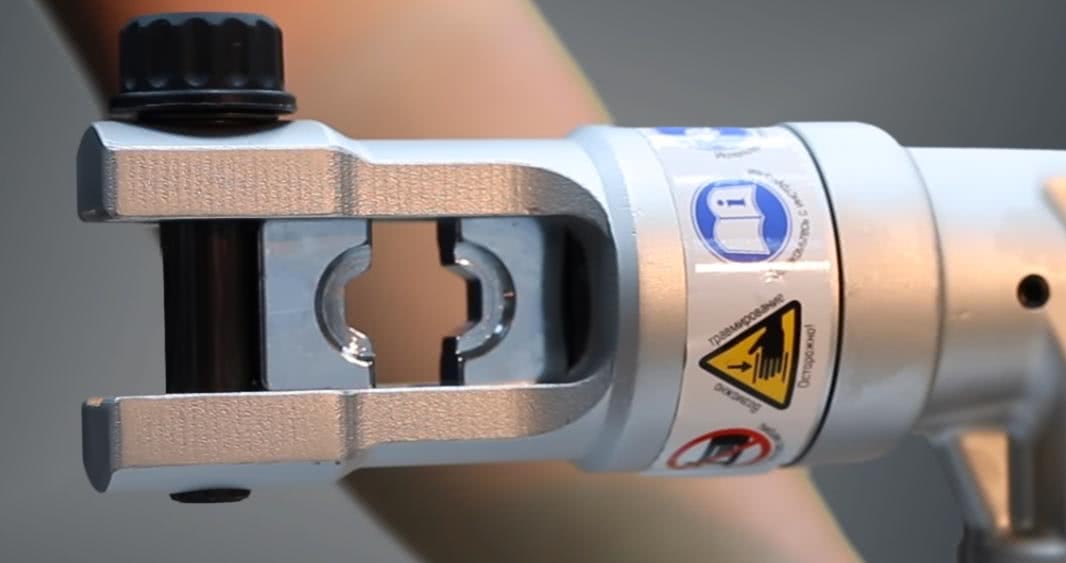

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы. Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Правила безопасности

При выполнении всех электротехнических работ, чтобы обезопасить себя и окружающих, соблюдают правила техники безопасности, четко следуют разработанным инструкциям:

  • простая скрутка алюминиевых жил с медными или алюмомедными не допускается, т.к. в процессе электролиза контакт разрушается, перегревается, искрит;
  • во время сварки обязательно используют защитную маску и резиновые сапоги;
  • в помещении, где выполняют сварочные работы, надежно защищают легковоспламеняющиеся предметы;
  • алюминиевую проводку, особенно если она открытая, лучше укладывать в гофрированные рукава, а места соединений помещать в распределительные коробки;
  • сварку и пайку выполняют только люди, имеющие соответствующие навыки;
  • все оголенные части проводов надежно изолируют.

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

  1. Расположите провод на какой-то ровной поверхности (типа стола).
  2. Прижмите его указательным пальцем левой руки.
  3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
  4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
  5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.
