Узлы каркасного дома / каркасный дом своими руками

Оглавление

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента. сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится. При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок

Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь .

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Видео по теме «Как сделать нижнюю обвязку каркасного дома «:

Конструкция внешних и внутренних стен

Независимо от того, будете вы приобретать готовые панели или делать их самостоятельно, конструкция остается одинаковой. Она рассчитана на то, чтобы хорошо сохранять тепло, имеет небольшой вес, просто и быстро монтируется. Конструкция внешней каркасной стены содержит следующие слои:

каркас, выполненный из бруса сечением 150х50 мм;
утеплитель, который может быть плитным или рулонным, он укладывается между стойками
ОСП (OSB) плита, толщина которой 15 мм;
горизонтальная обрешетка;
утеплитель, уложенный между горизонтальной обрешеткой;
паро и ветроизоляция;
вертикальная контробрешетка;
отделочный материал.

Перед монтажом внешнего отделочного материала, специалисты рекомендуют делать контробрешетку, она позволяет создавать вентилируемый фасад, и образовавшийся конденсат будет полностью испаряться.Ниже вы можете увидеть на фото правильный пирог, в разрезе с минватой:

Некоторые мастера не делают контробрешетку, что приводит к тому, что вследствие действия конденсата, утеплитель постепенно утрачивает свои свойства, и теплоизоляционные характеристики здания ухудшаются.

Для обшивки стен внутри дома, чаще всего используют гипсокартон или стекломагниевые плиты, под ними располагаются различные коммуникации. Большинство производителей, при создании панелей на заводе, в качестве утеплителя используют пенополистирол.

Они называются SIP-панели, хорошо сохраняют тепло, но показатели воздухообмена у них невысокие. Если дом выполнен из SIP панелей, то для создания в нем нормального воздухообмена, надо предусмотреть принудительную вентиляцию, чтобы воздух не застаивался.

Если вы решили приобрести готовые каркасные элементы для создания дома, то обращайтесь к проверенным производителям, которые гарантируют высокое качество и точность изготовления всех элементов будущего дома.

Соединения бруса обвязки

Брус скрепляется по длине и углам в соответствии с технологией. Ее соблюдение гарантирует надёжность и долгий срок службы обвязки.

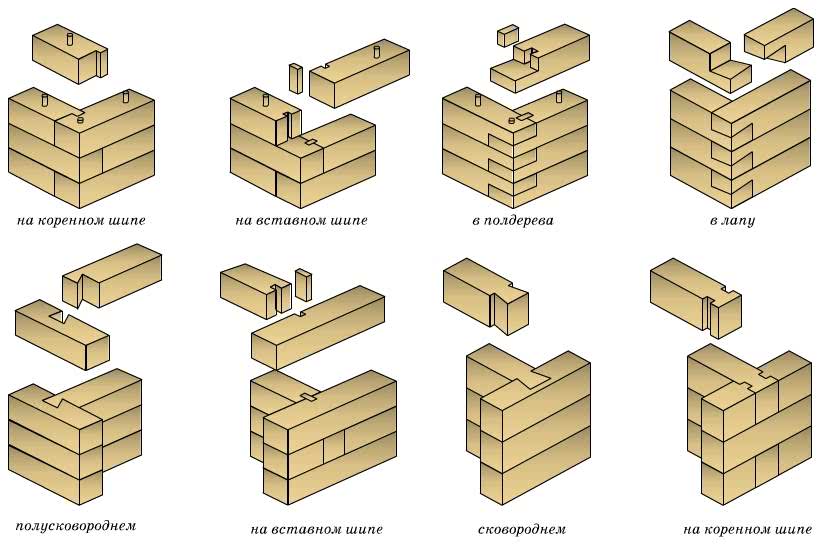

Способы крепления обвязки из бруса:

«Коренной шип» используется для соединения по углам;
«В лапу» брус скрепляется по длине;
«В полдерева» производится фиксация углов;
«Встык» — аналогично с предыдущим.

Выпилы для крепления бруса выполняются различными способами. Можно применять ножовку по дереву, плотницкий топор, бензопилу.

Работы выполняются следующим образом:

Наносится разметка по горизонтали и вертикали в соответствии с необходимыми размерами вырубки. Ширина горизонтального выпила должна быть равна его стороне. Глубина составляет половину вертикальной части бруса. К примеру, если сторона бруса равна ста миллиметрам, значит требуется выполнить выпил на 100 миллиметров по горизонтали и 50 по вертикали;
Выпиливание начинаются по вертикальной разметке с двух стороны. В конечном итоге получится выпил, имеющий ровные плоскости и позволяющий качественно соединить брус.

Крепкий каркас – залог крепкого дома

Видео о каркасных домах Возможны две схемы строительства каркасного дома:

сооружение стены на полу и последующая ее установка в вертикальном положении;
сборка всех элементов сразу на месте.

Первый способ обычно используется на заводах по производству модулей каркасно-щитовых домов. В некоторых случаях сборка на полу легче, чем сразу на месте, но получившаяся конструкция будет иметь немалый вес, поэтому для ее поднятия и установки понадобиться несколько человек.

Собирать элементы сразу вертикально может даже один человек. Такой способ медленнее, но поможет избежать неточности в размерах – детали собираются «по-месту».

Для одноэтажных построек угловые стойки выбирают сечением 10х10 см. Если планируется еще один жилой этаж, то размеры увеличиваются до 15х15 см.

Промежуточные стойки должны быть по глубине, как и на углах, а шириной не менее 5 см.

Для расчета шага существуют специальные формулы, в которых учитывается нагрузка на конструкцию. Но на практике чаще всего шаг между стойками зависит от ширины утеплителя. Расстояние между ними должно быть на несколько сантиметров меньше утеплителя. Это обеспечит плотное прилегание к стойкам и сохранение тепла.

Крепятся стойки чаще всего при помощи металлических уголков – с каждой стороны по уголку. Возможно крепление с врубкой в нижнюю доску обвязки, но это может нарушить целостность всей конструкции.

Еще один старинный способ – крепление нагелем.

По диагонали через стойку просверливается отверстие до середины нижних досок или бруса – в него забивают деревянный штырь. Это обеспечивает надежное крепление, но такой способ тяжел в исполнении. К тому же если материал влажный, возможно усыхание нагеля и потеря жесткости.

В зависимости от типа наружной обшивки, делают постоянные или временные укосы. Если наружная часть будет обшиваться листовым материалом с достаточной прочностью – она придаст дополнительную жесткость конструкции и постоянный укос не потребуется.

Если отделочный материал будет наборным – сайдинг или вагонка, то потребуется установка постоянных укосов.

Лучшим вариантом будет монтаж четырех небольших укосов на каждую стойку – два сверху, два снизу.

Если используется пиломатериал меньшего сечения или хозяева дополнительно хотят утеплить угловые элементы, то возможно несколько вариантов:

Для увеличения толщины к угловым стойкам прибивают две доски глубиной равной глубине стойки и шириной 5 см. После внешней отделки на угол набивается специальный наличник, который обеспечивает воздушный зазор между углом и доской наличника. Это позволит снизить теплопотери.
Перед началом внешней обшивки монтируется контр-обрешётка которая будет удерживать гидроизоляцию. Обычно используется брус 5х5 или 5х4 см. 5 см – оптимальный размер для вентиляционного зазора между стеной и отделочным материалом. К контр-обрешётке крепится выбранный материал – вагонка, сайдинг, имитация бруса.

Балки перекрытия

Балки перекрытия должны быть жесткими и прочными, не прогибаться, хорошо выдерживать нагрузку. Их размер и количество зависит от предполагаемой нагрузки и рассчитывается инженерами СК «Свой дом».

Балки перекрытия крепятся одним из способов:

При обустройстве нежилых чердаков используют перфорированные кронштейны или стальные поддерживающие уголки.
Крепление балок перфорированными кронштейнами и стальными уголками
При возведении второго этажа балки крепят врубкой «шип-паз» или вполдерева с использованием нагеля для лучшего соединения.
Крепление балок «шип-паз» и вполдерева

Конструкция каркасного дома

Постройка каркасного дома во многом напоминает сборку конструктора. Каковы его основные элементы и как правильно их собрать?

Основные узлы

В зависимости от того, насколько качественно спроектированы и установлены элементы каркасного дома зависит его прочность, надежность и срок службы. Если строительство выполняется со строгим соблюдением норм СНиП, то строение должно выдерживать любые нагрузки от ветра и снега, эксплуатироваться на протяжении многих лет при должном уходе и обслуживании. Элементы каркасного дома могут быть конструктивными и вспомогательными.

Конструктивные это:

Крепление обвязки;
Точки врезки укосин;
Места усиления под двери и окна;
Перекрытия;
Каркас крыши.

Сборка каркасных домов выполняется с помощью гвоздей, обвязка крепится на анкера к фундаменту здания. Лаги, углы стен, дверей и окон должны быть надежно соединены, поскольку устранение всевозможных огрехов после завершения стройки малоосуществимо.

Углы

Соединить должным образом обвязку и стойки по углам весьма важно, ведь это придает конструкции каркасного дома прочность и не дает возможности возникнуть мосткам холода. Брус для нижней обвязки соединяется «в полдерева». Стойки закрепляются при помощи укосин

При монтаже вертикальных элементов обязательно соблюдение уровня

Стойки закрепляются при помощи укосин. При монтаже вертикальных элементов обязательно соблюдение уровня.

Фундамент

Каркасные дома не требовательны к фундаментам, что позволяет существенно сэкономить при строительстве. Популярными вариантам обустройства основания здания являются мелкозаглубленный ленточный либо столбчатый фундаменты. Выбор основывается не только на проекте здания, а исходя из типа грунта на участке, глубине пролегания грунтовых вод, уровня промерзания почвы, рельефа.

Пучинистые грунты при замерзании начинают расширяться и вспучиваться, а слабые – сдвигаться при определенных обстоятельствах. До строительства требуется произвести исследование грунта дабы определить оптимальный тип фундамента для постройки дома. Сыпучий грунт можно укрепить либо частично удалить.

В начале постройки фундамента требуется подготовить под него площадку: при необходимости выровнять, очистить, а следом вырыть траншеи и обустроить подушку из щебня если таковую требует тип имеющегося на участке грунта.

Пучинистую почву чаще всего можно встретить в средней полосе Российской Федерации. Ее опасность заключается в том, что когда влага, имеющаяся в почве, замерзает, грунт увеличивает свой объем и сдвигает опоры фундамента. Для того, чтобы решить проблему, размещать фундамент требуется ниже уровня промерзания земли, либо же наоборот ближе к поверхности – в случае если используется основание мелкозаглубленного типа.

Кроме того, еще одной проблемой является сезонность выполнения работ. Заливать бетонную смесь рекомендуется в теплую пору года, однако иногда строительные работы могут выполняться и зимой – для этого в бетон добавляют особые добавки.

Однако более простым решением будет обустройство фундамента на сваях. Технология его возведения предусматривает вкручивание в почву свай с последующей заливкой их внутренней части бетоном. Кроме того, такой способ позволяет фундаменту «продуваться», что уберегает древесину от гниения.

Еще возможна постройка монолитной плиты основания, однако этот способ дорогостоящий, потому редко использующийся в каркасном строительстве.

Металлический и деревянный каркас

Технология сборки классического каркасного дома предусматривает использование древесных материалов, а именно бруса 10 на 10 см и обрезной доски. Если запланирована мансарда, то стоит увеличить толщину используемого бруса.

Однако каркас можно построить и из устойчивого к коррозии термопрофиля из металла, что повлечет за собой увеличение сроков службы дома. Отверстия в каркасе уменьшают его вес, а материал изготовления позволяет не бояться процессов гниения и воздействия огня. Однако при несоблюдении технологии строительства возможна так называемая «герметизация», что повлечет за собой потери тепла.

Крыша и кровельное покрытие

Крыша должна быть сконструирована с учетом нагрузок от снега и ветра. Кровельный материал выбирается исходя из предпочтений заказчика и его бюджета, угла наклона кровли, пределов допустимых нагрузок. Крыши бывают:

Двухскатными;
Вальмовыми;
Мансардными.

В качестве материала отделки кровли используют шифер, листы стали, металлическую черепицу, ондулин (шифер из битума).

Такова технология строительства типичного каркасного дома. Как выполняется поэтапно возведение строения можно посмотреть в следующем видео:

Как решить проблему усадки

Бревенчатые и брусовые стены дают усадку 5–6 % (иногда до 9 %). Стены из сухого клеёного бруса более стабильны, но и они усаживаются на 1–3 %. По прошествии 3 лет этот процесс в основном заканчивается, но и в дальнейшем возможны довольно серьёзные подвижки, происходящие из-за изменения уровня влажности и старения древесины. При устройстве проёмов проблему усадки деревянных домов решают с помощью обсады, или окосячки, — черновой коробки из брусьев, не мешающей вертикальным подвижкам венцов, но при этом исключающей возможность искривления стен. Обсадочные коробки устанавливают на этапе строительства либо позже (во втором случае при сборке сруба проёмы укрепляют одним или двумя неразрезными венцами).

Некоторые , Artwinn) принимают заказы на изготовление конструкций из клеёного бруса и дуба, в том числе для проёмов сложной формы — арочных, треугольных, трапециевидных. Цена одного комплекта деталей стартует от 1500 руб., монтаж обойдётся примерно в такую же сумму.

Арочные конструкции (и деревянные, и пластиковые), створки с частым переплётом, а также резные наличники и кованые решётки производят только на заказ, причём срок выполнения работы может составить несколько месяцев

Обсаду выполняют двумя основными способами, практически равноценными с точки зрения трудозатрат, прочности и защиты от продувания.

Второй — в торцах брёвен (брусьев) бензопилой и стамеской выбирают паз, в который вставляют закладной брусок, а уже к нему прибивают косяк из толстой доски; при наличии фрезеровального оборудования можно изготовить цельный косяк Т-образного сечения.

Соединение «шип-паз» необходимо выполнять с небольшим (5–10 мм) зазором под паклю. В качестве уплотнителя нельзя использовать материалы на основе минеральных волокон, так как они недостаточно прочны и хуже сохнут.

Часто в обсаде выбирают наружную четверть, в которую впоследствии вставляют оконную или дверную коробку, а затем обрамляют проём снаружи широкими наличниками, закрывающими одновременно монтажный шов, узел примыкания косяков к стене и верхний компенсационный зазор.

Нарушение целостности окладного и верхнего обвязочного венцов.
Недостаточная ширина компенсационного зазора над обсадочной коробкой.
Жёсткое крепление закладных брусков или косяков к стене.
Выполнение обсадной коробки из тонких досок: при монтаже окна или двери крепёжные шурупы, пробив стойки, вонзаются в торцы стеновых брёвен (брусьев) и мешают усадке.
Небрежное уплотнение стыков стены с обсадой или использование для этой цели неподходящих материалов, например пенополиэтилена или монтажной пены.

Металлические каркасы в домостроении

Все технологии, рассмотренные выше, подразумевают каркас из бруса, бревна или доски. Но есть и альтернатива – металлический профиль. В странах Европы, Соединённых Штатах и Канаде им с успехом заменяют пиломатериалы.

Металлопрофиль в качестве каркаса имеет определённые преимущества:

он негорюч;
имеет малый вес;
по прочности не уступает древесине;
не подвержен усадке.

Кроме того, важна и экологическая составляющая – используя металлический каркас компании-застройщики берегут леса. Но российские застройщики и владельцы участков пока не считают металлопрофиль надёжным. В нашей стране люди весьма консервативны и по сей день придерживаются мнения, что надёжный дом должен быть кирпичным, деревянным, а если каркасным, то основа – только из бруса. Поэтому внедрение новинки идёт медленными темпами. Есть проблема и с проектированием. Специалисты не всегда готовы предоставить недорогой проект по которому можно построить хороший каркасный дом с использованием металлопрофиля.

Какой каркасный дом выбрать – дело будущего домовладельца, но стоит тщательно изучить информацию перед тем, как отдать предпочтение тому или иному типу.

Опорно-брусовые каркасные строения

Метод, когда основа-каркас дома представляет собой стойки, подкосы и горизонтальные элементы, видимые снаружи, а в некоторых случаях и изнутри здания, называется опорно-брусовой технологией. Этот тип строительства каркасных домов – один из древнейших. Один из видов такого строительства – фахверк – насчитывает историю в 10 веков.

Кроме технологии фахверк в опорно-брусовую категорию входят:

Коломбаж (Франция);
Пост-энд-бим (Британия);
Тимбер Фрейм.

Коломбаж Тимбер Фрейм

Последняя технология особенно примечательна. Дизайн аутентичен и напоминает о древних тавернах на проезжих дорогах Средневековой Европы. Каркас массивный (элементы более крупные, чем те, что используют в технологии фахверк или коломбаж) и виден не только снаружи, но и изнутри. Такое строительство называют ещё каркасно-рамочным. Частые крупные стойки, поперечины, подкосы остаются видимыми даже внутри помещений, создавая неповторимый интерьер. Для заполнения стен используют глинобитный материал, листовые пиломатериалы, камень или кирпич.

Общее достоинство опорно-брусовых домов – отсутствие усадки, в продольном направлении древесина практически не деформируется при высыхании.

Крыша

Собирается на финальном этапе строительства. Ее прочность зависит от правильности установки лагов и количества снега, которое она может удержать. В регионах со снежными зимами кровлю делают более прочной.

Монтаж стропильной системы кровли

Мы поведали об основных узлах каркасного жилья. За рамками статьи осталось множество нюансов, которые знают и учитывают в работе профессиональные строители. Не думайте, что расходы на оплату их услуг — необоснованные траты. С их помощью вы будете знать, что дом построен точно, как предписывает канадская методика, он не рухнет через 10–15 лет, но без проблем прослужит больше века.

Ответы на вопросы про проектирование и строительство каркасных домов

Вопрос:

Проектирую каркасный канадский дом и слегка запутался: ширина утеплителя — 600 мм, ширина стойки — 40 мм, размер плиты ОСП — 2500х1250 мм и необходимо делать зазор между ними 2-3 мм. И вот как рассчитать шаг стоек каркаса, что бы все это легло без больших излишков?

Ответ:

При конструктивном проектировании или строительстве канадского дома размещайте стойки друг от друга на расстоянии 625 мм — не ошибетесь. Это позволит без проблем монтировать листы ОСП с необходимыми зазорами, т.к. по ходу расстановки стоек вы все-равно будете смещаться на пару миллиметров в ту или иную сторону. И еще, в таком случае при толщине стоек в 40 мм свободное расстояние между ними составляет 585 мм. Соответственно, 15 мм уйдет на поджим минерального утеплителя, а это необходимо для того, что бы мат утеплителя не сползал вниз.

Требования к материалам для нижней обвязки

Помимо досок, бревен или бруса, для монтажа обвязки потребуются материалы для создания гидроизоляционного слоя (больше всего подходит рубероид), и фурнитура для крепления: гвозди (50, 100, 150 мм), саморезы (50, 100 мм).

Выбирая материалы для обвязки, следует учитывать такие требования:

должны выдерживать наибольшие значения нагрузок, которые возможны при эксплуатации;
обладать высокой устойчивостью к механическим воздействиям;
стойкостью к внешним и внутренним воздействиям;

Также надо учитывать вес и плотность применяемых материалов.

Наиболее качественный материал требуется, к примеру, при свайном фундаменте, так как в таком случае обвязка всегда будет практически «на виду». Но при жесткой экономии некоторые идут и на изготовление обвязки из досок, хотя по сути это такая же лотерея, как и использование столбчатого фундамента.

Столбчатый фундамент и обвязка из скрепленных между собой досок. Такое сочетание как настоящая пороховая бочка для жилого дома – иногда она даже не взрываетсяИсточник deltodom.ru

Подготовка вертикальных стоек – выбор доски

Существует несколько основных приемов строительства каркаса по рамочной технологии. Первый способ – сборка рамы каркаса на полу, подъем ее и установка вертикально по всему периметру.

Второй способ – установка каждой стойки вертикально по отдельности.

Принципиально оба способа отличаются тем, что крепление стоек производится в первом случае к верхнему и нижнему брусу рамы, а во втором – непосредственно к обвязке фундамента. Впрочем, сами способы крепления одинаковы, поэтому подробнее рассмотрим второй случай, как наиболее показательный.

Стойки выполняют ответственную функцию – обеспечение конструкционной прочности каркаса, принимая на себя значительные (до 3-5 тонн) нагрузки от крыши и кровли. Материал для них, соответственно выбирает прочный и качественный.

Самые большие нагрузки ложатся на угловые стойки, поэтому для них берется массивный брус – обычно 100х100 мм. Боковые стойки, расположенные по линии стены, несут меньшую нагрузку по отдельности, и для них, как правило, достаточно бруса сечением 40х100 мм. Можно использовать и брусья больших сечений, но это будет стоить в целом дороже. При необходимости можно сшивать стойки из двух досок меньшего сечения, толщиной 25-30 мм.

Основные правила каркасного строительства

Чтобы конечный результат строительства не разочаровал, перед постройкой необходимо ознакомиться с простыми правилами:

Главный критерий при выборе пиломатериалов – качество. Лучше отдать предпочтение древесине камерной сушки, чем дереву естественной влажности, которое может дать трещины при усыхании. Хорошим вариантом будет техническая просушка бруса, которая сводит к минимуму количество влаги в дереве.

Доверить работу профессионалам. Строительство дома, в котором вы будет жить – это не самая подходящая площадка для экспериментов, если что-то сделать не так, то в лучшем случае это приведет к возникновению дискомфортных условий проживания, а в худшем – к аварийным ситуациям

И это даже не принимая во внимание то, что строительство это не только возведение стен, а еще и множество узкопрофильных видов работ: проводка коммуникаций (канализация, электричество, отопление), кровельные работы на высоте и многое другое.

Важна любая мелочь. Попытка сэкономить на крепежных материалах, утеплителе или пропитках для древесины может стоить дорого. Некачественный, но дешевый утеплитель может выделять вредные вещества, опасные для здоровья. Ненадежное крепление элементов может привести к нарушению целостности каркаса.

Технология строительства каркасного дома – поэтапная работа, которая сама по себе поможет сберечь средства бюджета. Поэтому не стоит экономить на стройматериалах.

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

свайный или столбчатый;
ленточный малого или глубокого заложения;
плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

механический состав;
уровень грунтовых вод;
несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

ввинчиванием;
забивкой;
заливкой бетона в скважину;
кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

по углам здания;
под пересечениями стен и перегородок;
в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

Выкопать траншею глубиной 50-70 см.
Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
Установить опалубку из досок, фанеры.
Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
Смонтировать арматурные каркасы.
Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

хорошее утепление для снижения теплопотерь;
готовый под отделку пол первого этажа;
выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

Что не следует упускать из вида при строительстве каркасного дома?

Для того чтобы дом прослужил, как можно дольше и надежно, то необходимо принять во внимание следующие ошибки и не допустить их во время строительства:

использование дерева низкого качества, то есть оно плохо просушено. Дело в том, что хорошо просушенная древесина не изменит былую форму в результате чего, дом может не перекоситься, а элементы крепления (гвозди/саморезы) не будут вывернуты наружу, не пострадает утеплитель вместе с отделочными материалами.

На заметку: нельзя сушить дерево самовольно, то есть с использованием каких-либо нагревательных элементов, так как оно должно высохнуть естественным способом

Древесина должна быть обработана антисептическими средствами, а также специальным составом для защиты от грызунов и огня;Каркас — это основа дома, поэтому его надо делать максимально качественно, а особое внимание уделить вертикальным стойкам, потому что на них приходится основная масса нагрузки. Для решения даннонй проблемы, необходимо обвязать каркас диагональными связями

Для этого можно использовать обрешетку из досок или обить каркас фанерными или OSB листами;Отсутствие (гидро) пароизоляции. Особенно негативно это сказывается на утеплителе, потому что влага, которая на него попадает, вызывает деформацию после чего он теряет свои тепловые функции. Следует отметить, что это также негативно влияет на древесину, потому что она начинает отсыревать, деформироваться и плюс ко всему, в ней начинают заводиться разные жучки, которые, в свою очередь, способствуют ее разрушению;Отсутствие гидроизоляции фундамента. В том случае если брус нижней обвязки не огражден от фундамента слоем гидроизоляции, то под действием грунтовых вод он начинает загнивать. Через несколько лет его придется заменить, а это довольно сложная и дорогостоящая «операция»;Недостаточно крепко закреплены вертикальные стойки. Крепить их рекомендуется не только шурупами/саморезами, но и вбивать двухсотые гвозди параллельно друг к другу;Это всего лишь основные ошибки. Поэтому, чтобы построить дом для себя и своих внуков, нужно не испытывать свои знания и силы, а обратиться к профессиональным строителям, которые, в свою очередь сделают все как надо. Тогда дом будет соответствовать поговорке: «Мой дом — моя крепость». Не стоит экономить и делать все спустя рукава, чтобы не пришлось вкладывать деньги в незапланированный ремонт.

Основные узлы каркасного дома, чтобы дом не покосился
