Выбор мощности стабилизатора

Самый верный способ подбора мощности стабилизатора — замер с ежесекундной записью в течение суток

Расчёт мощности стабилизатора по электропотребителям

Мощность стабилизатора (ВА) = сумма мощностей всех потребителей (Вт) * коэффициент одновременности / коэффициент нагрузки + запас 15%

Разберём эту формулу:

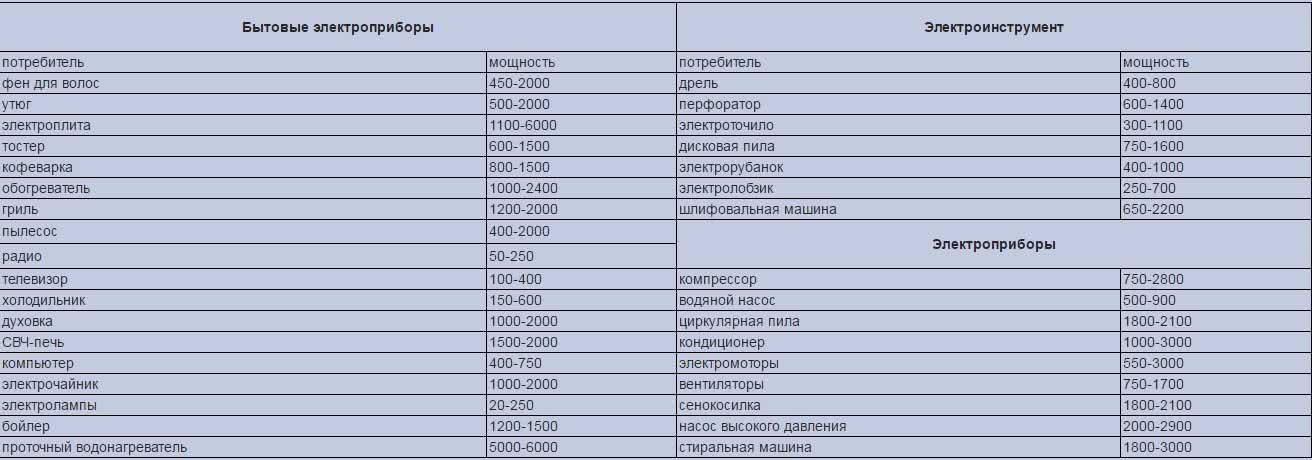

Потребляемая мощность в паспортах электроприборов обычно указывается в киловаттах . Просуммировав мощность всех приборов, мы получили количествокиловатт , которое они будут потреблять, работая все одновременно. На практике же одновременно все потребители не работают никогда. Поэтому был рассчитан коэффициент одновременности работы электроприёмников для жилой застройки. Берём ранее полученную сумму мощностей отдельных приборов и умножаем на коэффициент одновременного использования из таблицы. Получаем мощность вкиловаттах , которая реально будет потребляться одномоментно

Обратите внимание, что если вы отапливаетесь электричеством, коэффициент одновременности ниже 0,8 быть не может.
Мощность стабилизатора измеряется в киловольт-амперах , а у наскиловатты. Для перевода используем коэффициент нагрузки.Коротко: кВА = кВт / 0,8

Подробно в отдельной статье.
где 0.8 — это и есть коэффициент нагрузки. Вот мы и получили полную мощность наших электроприборов в киловольт-амперах

прибавляем 15% запаса, чтобы стабилизатор не работал внатяг и вот, казалось бы, всё. Но нет.
Обязательно необходимо проверить величину пусковых токов приборов с электродвигателями: погружных насосов, кондиционеров, электрогазонокосилок, мойки и т.д. И хотя пусковые токи длятся всего секунды, они не должны превышать значения перегрузочной способности стабилизатора!

Расчёт мощности стабилизатора по вводному автоматическому выключателю

Мощность стабилизатора (ВА) = 220 (Вольт) * номинальный ток вводного автомата (Ампер)

Вводной автоматический выключатель служит не только последней ступенью защиты от короткого замыкания, но и физическим ограничителем тока, который вы вправе потреблять по договору с электросбытовой организацией. Устанавливают их не просто так, а исходя из мощности имеющего в населённому пункте трансформатора, сечения подводящих кабелей и общего состояния электрохозяйства населённого пункта. Поэтому их зачастую опечатывают.

Отсюда следует вывод, что мы не можем потребить тока больше, чем это позволяет вводной автоматический выключатель — он просто отключится.

На фотографии мы видим очень качественный и педантичный монтаж: во влагозащищённом щите на столбе размещён двухполюсной автоматический выключатель на входе, затем счётчик и пара узо-автомат после счётчика. На каждом из этих устройств указан номинальный ток, на который оно рассчитано.

На этой фотографии на автоматическом выключателе мы видим символы «C32». Они означают, что этот автомат имеет характеристику «С» и рассчитан на номинальный ток 32 Ампера. Номинальное напряжения в наших сетях 220 Вольт, поэтому номинальная мощность этого автомата = 32 А * 220 В = 7040 ВА.

Казалось бы, стабилизатор мощнее 8 кВА ставить сюда бессмысленно, т.к. автомат пропускает только 7 кВА. Подвох кроется в характеристике «С».

Характеристка автоматического выключателя представляет собой зависимость скорости отключения от перегрузки. Эта тема очень обширна, вкратце скажем лишь, что харктеристика С подразумевает моментальное отключение при превышении номинального тока автомата не менее чем в 8 — 10 раз при 25 °C. На графике видно, что при четырёхкратной перегрузке отключение будет происходить от 4 до 8 секунд! Это означает, что пусковые токи для этого автомата вообще нипочём. А если мы перегрузим автомат характеристики С в 1,5 раза, он отключится через 40 минут, и это при темпреатуре 25 °C. При низкой температуре отключение будет происходить ещё медленнее. То есть, если на улице мороз, а вы перегрузили ваш автомат характеристики «С» на 25% — он скорее всего, не отключится вовсе. Стабилизаторов с аналогичной перегрузочной способностью не существует.

Перегрузочная способность стабилизатора должна с лихвой покрывать пусковые токи электродвигателей!

О преимуществах и недостатках

Отвлечемся от конкретных конструкций, и неважно, что у нас есть: импульсный стабилизатор высокого напряжения или низкого, мы рассмотрим, что же они собой представляют в общих чертах с позиции сильных и слабых сторон. Итак, преимущества:

несложно достичь выравнивания;
компактные размеры;
широкий интервал для стабилизации;
высокий коэффициент полезного действия;
устойчивость выходного напряжения;
плавное подключение.

Увы, не обошлось без недостатков, среди них можно выделить следующие нюансы:

сложная конструкция;
наличие большого количества специфических компонентов, что негативно сказывается на надежности конструкции;
приборы сложно ремонтировать;
образовывается много помех для выбора необходимой частоты;
часто возникает потребность использовать компенсирующие устройства мощности.

Характеристика регулятора

По своему виду приспособления могут изготавливаться в портативном или стационарном исполнении. Устанавливаются они в любом положении: вертикальном, потолочном, горизонтальном.

К основным характеристикам устройств относят следующие параметры:

Плавность регулировки. Обозначает минимальный шаг, с которым происходит изменение величины разности потенциалов на выходе. Чем он плавнее, тем точнее можно выставить значение напряжения на выходе.
Рабочая мощность. Характеризуется значением силы тока, которое может пропускать через себя прибор продолжительное время без повреждения своих электронных связей.
Максимальная мощность. Пиковая величина, которую кратковременно выдерживает устройство с сохранением своей работоспособности.
Диапазон входного напряжения. Это значения входного сигнала, с которым устройство может работать.
Диапазон изменяемого сигнала на выходе устройства. Обозначает значения разности потенциалов, которое может обеспечить устройство на выходе.
Тип регулируемого сигнала. На вход устройства может подаваться как переменное, так и постоянное напряжение.
Условия эксплуатации. Обозначает условия, при которых характеристики регулятора не изменяются.
Способ управления. Выставление выходного уровня сигнала может осуществляться пользователем вручную или без его вмешательства.

Этапы изготовления

Чтобы собрать стабилизатор напряжения 220В для дома своими руками сначала нужно подготовить печатную плату размером 115х90 мм. Она изготавливается из фольгированного стеклотекстолита. Схема размещения деталей может быть напечатана на лазерном принтере и при помощи утюга перенесена на плату.

Смотрим видео, самодельный несложный прибор:

схема электрическая принципиальная

Далее переходим к сборке трансформаторов. Для одного такого элемента потребуется:

магнитопровод площадью сечения 1,87 см²;
три кабеля ПЭВ-2.

Первый провод используется для создания одной обмотки, при этом его диаметр составляет 0,064 мм. Число витков должно равняться 8669.

Два оставшихся провода потребуются для выполнения других обмоток. Они отличаются от первого диаметром, составляющим 0,185 мм. Количество витков для этих обмоток будет равно 522.

Если хотите упростить себе задачу, то можно воспользоваться двумя готовыми трансформаторами ТПК-2-2 12В. Их соединяют последовательно.

В случае изготовления этих деталей самостоятельно после того как будет готов один из них переходят к созданию второго. Для него будет нужен тороидальный магнитопровод. Для обмотки выбирают тот же ПЭВ-2, что и в первом случае, только количество витков составит 455.

Также во втором трансформаторе придется выполнить 7 отводов. Причем для первых трех используется провод диаметром 3мм, а для остальных – шины, сечением 18 мм². Это поможет избежать нагревания трансформатора в процессе работы.

соединение двух трансформаторов

Все остальные комплектующие для прибора, создаваемого своими руками лучше приобретать в магазине. После того, как все необходимое закуплено можно приступать к сборке. Начинать лучше всего с установки микросхемы, выполняющей роль контроллера на теплоотвод, который изготавливается из алюминиевой платины площадью более 15 см². На него также монтируются симисторы. Причем теплоотвод, на который предполагается их установка должен иметь охлаждающую поверхность.

Далее необходимо установить на плату светодиоды. Причем лучше выбирать мигающие. Если не получается расположить их согласно схеме, то можно разместить на стороне, где находятся печатные проводники.

Если сборка симисторного стабилизатора напряжения 220В своими руками для вас кажется сложной, то можно остановиться на более простой линейной модели. Она будет обладать аналогичными свойствами.

Эффективность изделия, выполненного своими руками

Что толкает человека на изготовление того или иного прибора? Чаще всего – его высокая стоимость. И в этом смысле стабилизатор напряжения, собранный своими руками, конечно, превосходит фабричную модель.

Кроме того, все детали для такого прибора предварительно покупались в магазине, поэтому в случае выхода их из строя всегда можно будет найти аналогичную.

Если же сравнивать надежность стабилизатора, собранного своими руками и произведенного на предприятии, то здесь преимущество на стороне заводских моделей. В домашних условиях разработать модель, отличающуюся высокой производительностью практически невозможно, так как нет специального измерительного оборудования.

Заключение

Существуют различные типы стабилизаторов напряжения, причем некоторые из них вполне реально сделать своими руками. Но для этого придется разобраться в нюансах работы оборудования, приобрести необходимые комплектующие и выполнить их грамотный монтаж. Если вы не уверены в своих силах, то лучший вариант – приобретение устройства заводского изготовления. Стоит такой стабилизатор дороже, но и по качеству значительно превосходит модели, собираемые самостоятельно.

Стабилизатор от компании «Энергия

Стабилизатор выполнен по релейной схеме с семью ступенями регулировки и обеспечивает на выходе 220 В ± 10 %. Диапазон нагрузок от 5 600 до 8 000 Вт.

Устройство выдаёт ровную синусоиду, что позволяет использовать его при работе с реактивной нагрузкой, к которой относятся асинхронные электродвигатели насосов отопления.

Скорость переключения не превышает 10 мс. Стабилизатор допускает кратковременную перегрузку до 150 %. Рабочее напряжение 105-265 В. При напряжениях 95 и 280 В, срабатывает система защиты. Данный стабилизатор однофазного типа оборудован функцией «Байпас» и сегментным светодиодным индикатором параметров. Максимальный ток нагрузки устройства составляет 36 А.

Плюсы и минусы

Применение инверторной технологии позволило кардинально снизить вес и габариты стабилизирующих устройств. Главным образом это произошло за счёт отсутствия в инверторных схемах трансформаторов, являющихся самой тяжёлой и объёмной деталью приборов предыдущего поколения.

Инверторные стабилизирующие приборы превосходят все предыдущие модели, почти по всем основным показателям:

самый широкий диапазон регулирования напряжения (от 90 до 310 Вольт);
мгновенная реакция на любые скачки питающего сетевого напряжения (задержка 0 мс — без аналогов);
идеальное качество выходного напряжения (выпрямляет синус — без аналогов);
самый маленький вес и габариты приборов (у других есть трансформатор, он самый тяжелый из компонентов).

Данный прибор идеален для газового котла, так как тому критичен чистый синус

, а инвертор выдает его в идеальном виде (при этом инвертора нет в других видах стабилизаторов).

К недостаткам

можно отнести высокую цену, а так же возможное гудение у некоторых производителей, что, скорее всего, связано с экономией на компонентах. Если вам это мешает, то такой товар можно вернуть в течение 14 дней почти у всех продавцов. Несмотря на то, что транзисторы установлены на радиаторах, при длительной работе и транзисторы, и радиаторы сильно нагреваются. Поэтому во многих инверторных стабилизаторах дополнительно ставят небольшие вентиляторы для охлаждения, как на персональных компьютерах. Этому типу стабилизаторов необходимо обеспечивать хорошую вентиляцию, и при установке не закрывать вентиляционные отверстия. Иначе, при перегреве будет срабатывать защита, и отключать весь стабилизатор, что будет обесточивать всю подключённую к нему нагрузку. А при длительных сильных перегревах, или выходе из строя вентиляторов охлаждения могут выйти из строя и сами транзисторы, или электросхемы. Что приведёт к последующему дорогостоящему ремонту. Но производители, например Штиль Инстаб , дают 2 года гарантии на всю линейку приборов, косвенно это говорит о том, что компоненты проверены и работа стабильна. К слову срок эксплуатации от 10 лет (зависит от индивидуальных условий).

Читайте по теме: полный обзор Штиль Инстаб + видео работы.

Вентиляторы охлаждения стабилизатора могут создавать некоторый шум при своей работе, что не делает его полностью бесшумным при эксплуатации.

И ещё, инверторные стабилизаторы критичны к качеству применяемых электронных компонентов и их монтажу. Плохое крепление транзистора к радиатору может вызвать быстрый его перегрев, и выход из строя всего прибора.

Стоимость хоть и не маленькая, но СтабЭксперт.ру считает, что постоянное совершенствование технологий производства основных электронных компонентов и увеличение их массового выпуска, безусловно, должны привести к удешевлению конечного продукта.

Зачем нужен трёхфазный стабилизатор напряжения

Зачем и где нужна стабилизация трехфазного напряжения? Прежде всего там, где используются трехфазные потребители тока. А они, как правило, довольно мощные.

Часто использования мощных стабилизаторов на три фазы можно избежать, просто устранив перекос фаз на этапе проектирования схемы электроснабжения.

Однако, стабилизаторы ставят не от хорошей жизни, и ставят их конечные потребители (офисы, дома, квартиры). И перекос фаз в данном случае – данность, которую устранить без стабилизатора невозможно.

Естественно, перекос фаз, возникший вследствие обрыва нуля, устранить тоже можно, но лишь до определенной степени. Как только напряжение выйдет за пределы возможностей стабилизатора, он отключит проблемную фазу вообще.

Основные характеристики релейного стабилизатора

Стабилизаторы релейного типа подбираются по следующим параметрам:

Пиковая мощность — суммарная активная (кВт) и реактивная (кВА) мощность потребителей;
Активная нагрузка — полезная мощность, потребляемая электрооборудованием, которое преобразовывает нагрузку в энергию другого типа – механическую, тепловую и т.д;
Допустимые отклонения входного напряжения и время срабатывания устройства — чем значительнее всплески или проседания входного тока, тем быстрее должен срабатывать стабилизатор;
Пороги защиты от всплесков и проседаний входного тока — при преодолении пороговых значений параметров тока на входе система защиты стабилизатора на несколько секунд отключает нагрузку, после чего возобновляет подачу тока при условии нормализации входного напряжения;
Наличие «байпаса» — режим «байпас» или «обход» позволяет подачу напряжения напрямую на выход стабилизатора в обход его схемы, что упрощает сервисное обслуживание устройства, которое в этом случае выполняется без отключения потребителей;
Наличие тепловой защиты — при нагреве трансформатора до критической температуры система отключает питание стабилизатора на время, необходимое для остывания трансформаторных обмоток;
Диапазон и временный интервал защиты от всплесков и проседаний выходного напряжения — если отклонения параметров выходного тока превышают допустимые пределы, срабатывает защитное реле, которое отключает питание нагрузки.

Можно ли ремонтировать реле

Не всегда неисправность реле является бесповоротной. Довольно часто можно осуществить ремонт реле стабилизатора напряжения. В частности, неремонтопригодными являются реле со сгоревшей катушкой и с напрочь выгоревшими контактами. В иных же случаях реле можно спасти, но рассчитывать на длительный срок службы как «из коробки» не приходится.

Наиболее просто исправить выгорание контактов. Требуется избавить реле от крышки, если таковая имеется, после чего обработать все контакты самой мелкой наждачной бумагой. Далее следует хорошо прочистить контакты спиртом и покрыть смазочно-защитным средством. Думать о длительном ресурсе при такой кустарной обработке не приходится, поэтому предпочтительнее заменить реле на аналогичное. Если есть такая возможность, лучше установить реле той же модели.

Электронные (или ступенчатые) стабилизаторы

Наиболее распространенная разновидность приборов. Суть работы заключается в переключении различных обмоток автотрансформатора с помощью механического реле или электронного блока (в качестве электронных элементов-переключателей используются тиристоры, симисторы). В современных моделях используется микропроцессор, который программируется особым образом, что обеспечивает высокий уровень срабатывания – 10-20 мс. Электронный стабилизатор выдает нужное напряжение при значительных колебаниях на входе: от 110 до 290 В. Из недостатков выделяется невысокая точность стабилизации (10%); но это справедливо только по отношению к недорогим устройствам. Более совершенные модели такого недостатка не имеют; благодаря увеличению числа обмоток (ступеней) автотрансформатора точность может доходить до 1% и выше.

Работа электромеханического стабилизатора Suntek

Для изменения входного напряжения используется автотрансформатор, которым можно менять напряжение в необходимых пределах. При этом на выходе стабилизатора напряжение не выходит за рабочий диапазон.

В сельской местности для безопасного использования бытовой техники, требуется однофазный стабилизатор напряжения 220В, который при сильной просадки напряжения в сети поддерживает на выходе номинальное выходное напряжение в 220 вольт.

В электрической конструкции имеются три пороговых блока, построенные по принципу делителя напряжения, состоящие из и сопротивлений (R2-VD1-R1, VD5-R3-R6, R5-VD6-R6). Кроме того в схеме задействованы два транзисторных ключа VT1 и VT2 управляющие реле К1 и К2.

Диоды VD2 и VD3 вместе с фильтрующей емкостью С2 составляют источник питания для всего устройства. Конденсаторы С1 и С3 используются для гашения небольших просадок напряжения в сети переменного тока. Емкость С4 и резистор R4 являются искрогасительными компонентами. Для снижения выбросов напряжения самоиндукции, в обмотках реле в схему введены два полупроводниковых диода VD4 и VD7.

Если напряжение в сети снижается ниже уровня в 185 вольт, то контакты реле включены как на схеме. Напряжение на нагрузке будет суммой напряжений сети плюс вольтодобавки, получаемых с II и III обмоток трансформатора Т1.

Если напряжение лежит в интервале 185-205 вольт, то стабилитрон VD5 открыт. Ток течет через реле К1, VD5 и резисторы R3 и R6. Но этого тока не достаточно для срабатывания реле К1. Из-за падения напряжения на резисторе R6 открывается VT2. Этот транзистор запускает реле К2 которое своими контактами переключает обмотку II (вольтодобавка).

Если напряжение в сети в норме 205-225 вольт, то открыт стабилитрон VD3. Это приводит к открытию VT1, поэтому отключается второй пороговый блок и VT2 вместе с реле К2. Зато срабатывает К1 и своими контактами отключает обмотки II и III и поэтому на выходе напряжение соответствует входному.

При повышении уровня сетевого напряжения выше 225 но ниже 245 вольт открывается стабилитрон VD6 открывающий открытию оба . Оба реле срабатывают III обмотка Т1, подсоединена в противофазе с сетевым напряжением (т.е вычитается)). На выходе будет нормальное переменное напряжение лежащее в интервале 205-225 вольт.

Узлы и схемы импульсных преобразователей

Задающий генератор (рис. 4) импульсных преобразователей с нестабилизированным выходным напряжением (рис. 5, 6) на микросхеме КР1006ВИ1 работает на частоте 65 кГц. Выходные прямоугольные импульсы генератора через RC-цепоч-ки подаются на транзисторные ключевые элементы, включенные параллельно.

Катушка индуктивности L1 выполнена на ферритовом кольце с внешним диаметром 10 мм и магнитной проницаемостью 2000. Ее индуктивность равна 0,6 мГн. Коэффициент полезного действия преобразователя достигает 82%.

Рис. 4. Схема задающего генератора для импульсных преобразователей напряжения.

Рис. 5. Схема силовой части повышающего импульсного преобразователя напряжения +5/12 В.

Рис. 6. Схема инвертирующего импульсного преобразователя напряжения +5/-12 В.

Амплитуда пульсаций на выходе не превышает 42 мВ и зависит от величины емкости конденсаторов на выходе устройства. Максимальный ток нагрузки устройств (рис. 5, 6) составляет 140 мА.

В выпрямителе преобразователя (рис. 5, 6) использовано параллельное соединение слаботочных высокочастотных диодов, включенных последовательно с выравнивающими резисторами R1 — R3.

Вся эта сборка может быть заменена одним современным диодом, рассчитанным на ток более 200 мА при частоте до 100 кГц и обратном напряжении не менее 30 В (например, КД204, КД226).

В качестве VT1 и VT2 возможно использование транзисторов типа КТ81х структуры п-р-п — КТ815, КТ817 (рис. 4.5) и р-п-р — КТ814, КТ816 (рис. 6) и другие.

Для повышения надежности работы преобразователя рекомендуется включить параллельно переходу эмиттер — коллектор транзистора диод типа КД204, КД226 таким образом, чтобы для постоянного тока он был закрыт.

Критерии выбора стабилизатора на 3 фазы

Для защиты от аномалий входных параметров тока электрооборудования бытового и промышленного назначения стабилизатор напряжения рекомендуется выбирать в соответствии со следующими критериями:

Количество фаз питания. Трёхфазные стабилизаторы напряжения для дома, офиса или производственных предприятий выбираются в том случае, если от электросети объекта питается хотя бы один потребитель с 3-фазной схемой питания. В ситуациях, когда суммарная потребляемая мощность подключаемой однофазной техники превышает 7 кВт, сеть целесообразно переоборудовать на 3-фазы с подключением к каждой из них отдельного однофазного стабилизатора с соответствующим фазовой нагрузке значением мощности.Мощность.Требуемая мощность стабилизатора напряжения измеряется в вольт-амперах (ВА) и рассчитывается суммированием потребляемой всем оборудованием, которое питается от сети. Для компенсации перегрузок при наличии в сети оборудования с электродвигателями или трансформаторами (холодильников, стиральных машин и т.д.) стабилизатор должен иметь как минимум троекратный запас мощности.Точность и инерционность стабилизации. Приводятся в инструкции по эксплуатации или паспорте электроприбора. К примеру, бытовое оборудование и оргтехника нуждаются в стабилизации сетевого напряжения с погрешностью до 5%, тогда как лабораторная, вычислительная, телевизионная и т.д. техника не терпит погрешностей стабилизации выше 1%. Инерционность стабилизатора – время реакции на изменения входных параметров сетевого тока – выбирается в соответствии с характеристиками потребителей.

Диапазон напряжения на входе. Заявленная производителем точность стабилизации касается рабочего диапазона входного напряжения. При выходе последнего за установленные (предельные) рамки стабилизатор отключает потребителей от питания, либо отключается сам.

Перегрузочная способность. Характеризуется временем, на протяжении которого стабилизатор способен выдавать мощность, превышающую номинальную на 5% и выше. По истечению заданного периода перегрузки или при коротком замыкании система защиты отключает устройство с целью предотвращения его выхода из строя. Трёхфазный промышленный стабилизатор напряжения должен иметь высокую устойчивость к перегрузкам, поскольку к электросетям производственного назначения часто подключаются потребители со значительными скачками параметров тока при запуске (электродвигатели, насосы и т.п.).

Наличие интеллектуальных опций контроля и управления, в том числе удалённого, работой системы. Нормализаторы напряжения могут оснащаться дополнительными опциями, повышающими удобство контроля и управления параметрами сетевого тока, к примеру, фильтрами импульсных помех, ручной регулировкой выходного напряжения, байпасом, дистанционным управлением и т.д.

Схема и особенности подключения

В зависимости от особенностей потребителей электроэнергии, нуждающихся в защите от аномалий входного тока, трёхфазный стабилизатор напряжения может подключаться по одной из следующих схем:

Сразу после электросчётчика или распределительного щитка;
Непосредственно перед потребителем, нуждающимся в стабилизации напряжения.

Стабилизатор с 3-фазным питанием имеет 4 входных и 4 выходных клеммы. Одна из них предназначена для подключения нуля или нейтрали, остальные – для подключения фазных линий. Эта схема соблюдается независимо от того, где подключен нормализатор – после счётчика или сразу перед защищаемым оборудованием.

Чтобы выбрать трёхфазный стабилизатор напряжения, следует внимательно изучить свойства сети электропитания, а также характеристик подключаемого к ней оборудования. Грамотный подбор устройства стабилизации позволяет обеспечить стабильную и непрерывную работу потребителей и способствует увеличению срока их службы.

Замеры и расчеты при выборе стабилизатора

При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности.

Напряжение

Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно «гуляет». Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.

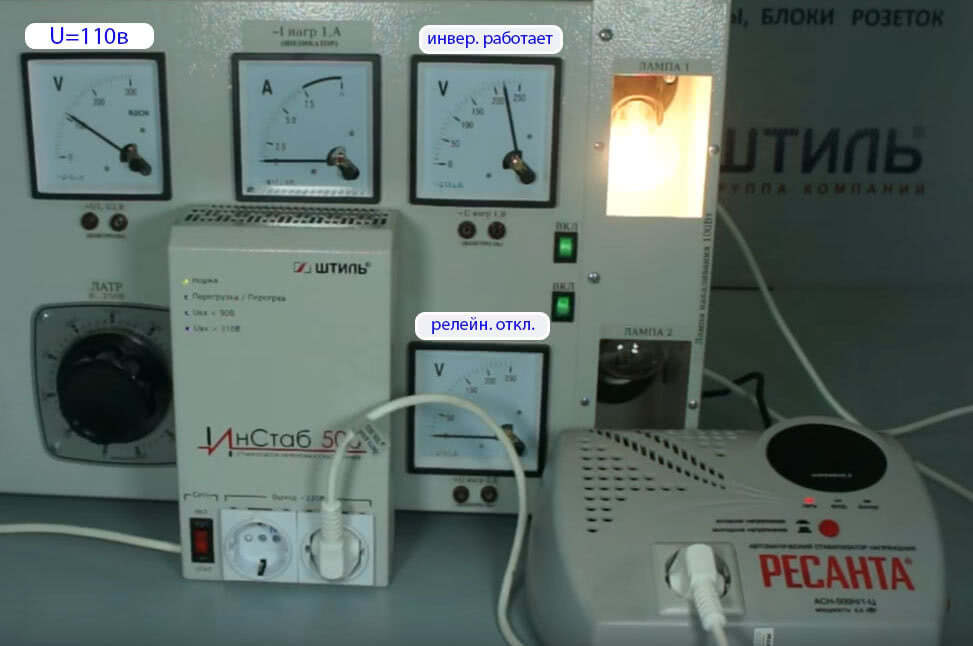

А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо.

Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит.

Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт.

Расчет мощности

Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети.

Для автомата на 40А
P=I*U=40А*220В=8800Вт

То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя.

Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице:

Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки.

Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3!

В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас — 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт.

Расчет коэффициента:
170В/220В=0,77

Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить «потянет» ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква.

Расчет мощности в кВа:
0,77*9ква=6,93ква

Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!).

Итоговый расчет мощности в кВт:
6,93ква*0,8=5,54квт

То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет.

Выбирать стабилизатор, что называется «впритык» нельзя. Именно его перегрузка является самой частой причиной выхода из строя. Обязательно должен быть запас в 20-30% минимум!

Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома:

1
2
3
4
5
