Разница между классами арматуры

Характеристики и особенности арматуры А3

Арматура А3 имеет периодический профиль с продольными и поперечными ребрами жесткости. Ее изготавливают путем горячего проката из стали марок 35ГС, 25Г2С — диаметром 6-40 мм, и 32Г2Рпс — размер профиля от 6 до 22 мм. Новая маркировка А400, старая А3.

Ребристый профиль обеспечивает хорошее сцепление арматурного каркаса с бетоном. Это существенно увеличивает прочность несущей конструкции. Недостатком же является более низкая коррозионная стойкость, из-за чего арматуру марки А3 не рекомендуется применять в сочетании с некоторыми типами бетона, в местах с высокой влажностью и агрессивной химической средой.

Особенности марки А3:

  • большая цена;
  • высокая прочность армирующей сетки;
  • хорошее сцепление с бетоном;
  • низкая коррозионная стойкость.

Классификация арматуры

Арматуру можно классифицировать по следующим основным признакам:

  • По технологии производства различают горячекатаную (стержневую) и холоднокатаную (проволочную). Причем стержневая в зависимости от диаметра может поставляться как в прутках, так и бухтах.
  • По способу упрочнения она подвергается термической обработке или волочению.
  • По форме профиля подразделяется на рифленую (периодического профиля) и гладкую. Рельеф улучшает сцепление с бетоном поэтому данный прокат используется для рабочей арматуры, то есть воспринимающей нагрузку. Гладкая чаще всего служит соединительным элементом.
  • По способу использования во время проведения монолитных работ выделяют ненапряженную, напрягаемую и предварительно растянутую.

Хранение и транспортировка

Поставщик должен действовать согласно правил поставки: изделия, сечением до 10 мм, транспортируются мотками весом до 1,5 т; сечением более 10 мм — обвязываются вокруг проволокой. Предусмотрена маркировка каждого мотка согласно регламенту. Изделия диаметром до 12 мм транспортируются бухтами и отдельными стержнями, а при диаметре сечения свыше 12 мм — только стержнями. Упаковывают арматуру связками массой до 15 т, но по желанию заказчика допустима упаковка связок по 3-5 тонн. Хранить продукцию необходимо исключительно на складах закрытого типа. Прутья складывают на подставку, высотой около 2 м. Поставляется арматура А240, как правило, без значительных дефектов, присущих другим классам, включая малозаметную ржавчину и локальные загрязнения. Повышенный спрос на материал обусловлен относительно невысокой стоимостью этой разновидности арматуры.

Где приобрести


Арматурное изделие продается сегодня в ряде специализированных компаний без ограничений в рамках стандартов и количества. Можно выбрать продукцию любых размеров, длины и эксплуатационных характеристик, а также приобрести указанную арматурную конструкцию в соответствии с финансовыми запросами, текущей ситуацией.

Однако очень важно знать класс выбираемой арматурной конструкции и ее характеристики, так как от этого зависит прочность предполагаемой конструкции, стоимость всех прутков и многое другое. Выбирать следует, исходя из номенклатуры, длины и цены за тонну материала, а также пожеланий заказчика

Арматура А240 — современная вариация сортового металлопроката, идеально подходящая для использования в самых разных сферах деятельности человека. Оптимальное сочетание параметров, неприхотливость и разумная стоимость материала, позволяют ему по праву занимать лидирующие позиции на рынке стройматериалов, оставляя далеко позади многочисленных конкурентов.

Где приобрести

Арматурное изделие продается сегодня в ряде специализированных компаний без ограничений в рамках стандартов и количества. Можно выбрать продукцию любых размеров, длины и эксплуатационных характеристик, а также приобрести указанную арматурную конструкцию в соответствии с финансовыми запросами, текущей ситуацией.

Однако очень важно знать класс выбираемой арматурной конструкции и ее характеристики, так как от этого зависит прочность предполагаемой конструкции, стоимость всех прутков и многое другое. Выбирать следует, исходя из номенклатуры, длины и цены за тонну материала, а также пожеланий заказчика

Арматура А240 — современная вариация сортового металлопроката, идеально подходящая для использования в самых разных сферах деятельности человека. Оптимальное сочетание параметров, неприхотливость и разумная стоимость материала, позволяют ему по праву занимать лидирующие позиции на рынке стройматериалов, оставляя далеко позади многочисленных конкурентов.

https://youtube.com/watch?v=kZ7k4YjWTwE

Классификация арматуры

Арматура различается по таким критериям, как химический состав материала изготовления (в этом случае сталь), методике производства, главным характеристикам и диаметру сечения. Самая востребованная среди таких металлопрокатов — это арматура а240 диаметром 10 миллиметров.

Основными параметрами, по которым следует вести классификацию арматурного элемента, являются:

  • Тип поперечного сечения. Арматурное изделие производится в виде профиля периодического типа с ровной или гладкой поверхностью.

  • По технологии производства различают проволочную холоднокатаную и горячекатаную модификацию. Продают ее бухтами в виде проволочных мотков или прутьев.
  • По способу применения в бетоне существует ненапряженная и заранее напряженная арматура.
  • Метод укрепления. Здесь имеется арматура, обработанная закалкой при высокой температуре или отпуске, либо холодное укрепление через волочение или вытягивание.

Стержневая арматура. ГОСТ 5781-82

Стержневая арматура подразделяется на классы:

  • Арматура А1 (гладкий профиль);
  • Арматура A2, Арматура A3, Арматура A4, Арматура A5, Арматура A6 (периодический профиль).

К индексу добавляется «т» — для термически упрочненной арматурной стали, «в» — для упрочненной вытяжкой.

Класс Диаметр, мм Марка стали

Арматура А1 (А240) 6-40 Ст3кп, Ст3пс, Ст3сп
Арматура А2 (А300) 10-40,40-80 Ст5сп, Ст5пс, 8Г2С
Арматура А3 (А400) 6-40, 6-22 35ГС, 25Г2С, 32Г2Рпс
Арматура А4 (А600) 10-18(6-8), 10-32(36-40) 80C, 20ХГ2Ц
Арматура А5 (А800) 10-32(6-8), (36-40) 23в2Г2Т

НомерпрофиляПлощадь поперечного
сечения, см2Масса 1 метра в кгМетров в тонне

6 0,283 0,222 4504,50
8 0,503 0,395 2531,65
10 0,785 0,617 1620,75
12 1,131 0,888 1126,13
14 1,540 1,210 826,45
16 2,540 1,580 632,91
18 3,140 2,000 500,00
20 3,800 2,470 404,86
22 4,910 2,980 335,57
25 6,160 3,850 259,84
28 8,040 4,830 207,04
32 10,180 6,310 158,48
36 12,570 7,990 125,16
40 15,000 9,870 101,32

Стержневая арматура периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм — по двухзаходной винтовой линии.

Технические требования:

Стержни диаметром менее 10 мм поставляются в мотках, диаметром 10 мм и более — в прутках длиной от 6 до 12 м или мерной длины. Допускается поставка стержней класса A-I диаметром до 12 мм в мотках. Арматурная сталь класса A-IV поставляется только в прутках. При мерной длине стержней 6 м допускаются отклонения до +50 мм, при большей длине — до +70 мм.

Маркировка

На самом деле никаких различий между этими двумя видами маркировки нет. Причина неустоявшегося названия в том, что А1 — это старый вариант маркировки, который по привычке ставят и ищут многие строители. А240 полностью соответствует гладкому арматурному прокату по ГОСТ 5781-82.

Чтобы не путаться в справочниках и в работе со строителями старой закалки, очень часто компании указывают оба наименования, несмотря на то что одно из них устаревшее. К тому же гораздо проще и быстрее сказать и запомнить А1, чем номер А240.

Особенности арматуры

Как и все материалы, эта марка имеет некоторые особенности, важные для его грамотного применения:

  1. Гибкость и жесткость.
  2. Прочность, сохраняющаяся при любых изменениях формы металлопроката.
  3. Способен за счет специальной обработки выдерживать высокие механические нагрузки.
  4. Не подвергается коррозии.
  5. Долговечность и прочность.

Все вышеуказанные моменты позволяют применять эту арматурную конструкцию в ряде производств и сферах, в особенности при строительстве многоэтажных и просто высоких зданий.

Следует отметить, что есть особенность в маркировке арматуры указанной марки. Если встречается буква с, то это указывает на ее свариваемость.

Виды

А240 (А1) делается из углеродистой или низколегированной стали. В низколегированный вариант чаще всего добавляют для крепости марганец или хром.

Если в маркировке присутствует литера В, значит, это арматура упрочненная методом вытяжки. А если литера Т, то изделие сделано из уже упрочненной термическом способом стали.

Размеры колеблются в диаметре прута от 6 до 40 миллиметров. Стержни составляют в длину 6-12 метров, однако если они совсем тонкие (меньше 10 миллиметров), то поставляются не в виде отдельных прутьев, а в мотках или бухтах.

Технология и сфера использования

Арматурная деталь этой марки продается в различных длинах, потому перед работой с полами и стенами необходимо нарезать прутки для каркаса согласно требованиям заказчика. Их затем скрепляют сваркой или проволокой.

Готовую конструкцию устанавливают в необходимом положении, затем заливают бетонным раствором. В результате все застывает, и арматурная конструкция приобретает следующие преимущества:

  • Надёжность — сертификат качества позволяет использовать материал на наиболее сложных и ответственных участках.
  • Устойчивость к коррозии.
  • Невосприимчивость к влияниям химического и биологического характера.
  • Прекрасные показатели гибкости.
  • Твёрдость и прочность.
  • Длительный период безопасного использования.
  • Доступность и широкий ассортимент.

https://youtube.com/watch?v=XS26JAh2T-8

Благодаря отличным эксплуатационным параметрам арматура А240 может быть использована по таким направлениям:

  • Укрепление конструкций из железобетона.
  • Армирование стен, перекрытий и пола в зданиях и сооружениях различного предназначения и типа.
  • Изготовление строительных каркасов, сеток и разнообразных конструкций.
  • Производство различных деталей и механизмов в машиностроении.
  • Создание декоративных металлических изделий.

Особенности арматуры

Как и все материалы, эта марка имеет некоторые особенности, важные для его грамотного применения:

  1. Гибкость и жесткость.
  2. Прочность, сохраняющаяся при любых изменениях формы металлопроката.
  3. Способен за счет специальной обработки выдерживать высокие механические нагрузки.
  4. Не подвергается коррозии.
  5. Долговечность и прочность.

Все вышеуказанные моменты позволяют применять эту арматурную конструкцию в ряде производств и сферах, в особенности при строительстве многоэтажных и просто высоких зданий.

Следует отметить, что есть особенность в маркировке арматуры указанной марки. Если встречается буква с, то это указывает на ее свариваемость.

https://youtube.com/watch?v=4Of5wxltdEA

Производство

Арматура А1 (второе название А240) по ГОСТу 5781-82 производится правильного круглого сечения и только с гладким профилем (рифления поверхности нет) Прутки А500С изготавливаются по ГОСТу 52544 2006, СТО-АСЧМ 7-93 из низкоуглеродистой стали 35ГС либо 35Г2С (углерода содержится не более 0,22%) Используется одна из двух технологий: холоднотянутым способом производится катаная и проволочная арматура, горячекатаным – стержневая (имеет более высокую прочность).

Марка А500С является одним из новейших, технологически совершенных видов арматурных изделий. Ее ключевые особенности: надежная высокопрочная сталь, наличие на поверхности ребер особой серповидной формы, благодаря которым эффективность сцепления с любой бетонной смесью очень высока. Прутья хорошо поддаются дуговой сварке, в результате чего быстро получается их высоконадежное скрепление.

Арматурная проволока

Холоднодеформированную арматуру (арматурную проволоку) диаметром от 3 до 12 мм изготавливают способом холодного волочения и подразделяют по форме поперечного сечения на гладкую и периодического профиля, а также по классам прочности: 500, 600, 1200, 1300, 1400, 1500. Класс прочности соответствует гарантированному значению условного предела текучести проволоки, МПа, с доверительной вероятностью 0,95

Расчетная площадь поперечного сечения и теоретическая масса 1000 м проволоки

Номинальный диаметр (номер профиля), мм Площадь поперечного сечения, мм 2 Масса 1000 м, кг
3,0 7,07 55,5
4,0 12,57 98,7
5,0 19,63 154,1
6,0 28,27 221,9
7,0 38,48 302,1
8,0 50,27 394,6

Примечание. Линейная плотность проволоки периодического профиля класса В500 не должна превышать следующих значений: диаметром 3 мм — 0,052 кг, диаметром 4 мм — 0,092 кг, диаметром 5 мм — 0.144 кг.

В условных обозначениях холоднодеформированная арматура (проволока) обозначается буквой В. Например, проволока диаметром 5 мм класса прочности 1400 обозначается: 5-В1400. Пример условного обозначения проволоки номинальным диаметром 3,0 мм класса прочности 500; Проволока 3-В500 ГОСТ 6727-80

В качестве ненапрягаемой арматуры применяют проволоку класса B500(Bp-I, В500С), которую изготовляют из низкоуглеродистой стали по ГОСТ 380, а для напрягаемой арматуры применяют проволоку гладкую и периодического профиля классов прочности 1200,1300, 1400 и 1500, которую производят из углеродистой конструкционной стали марок 65-85 по ГОСТ 14959. Проволоку класса В600, изготовляемую из стали марок СтЗкп и Ст5пс с термической обработкой, можно применять в качестве ненапрягаемой и напрягаемой арматуры

Марку стали для арматурной проволоки завод-изготовитель выбирает так, чтобы обеспечить заданные стандартами и техническими условиями механические свойства. Высокопрочную арматурную проволоку в процессе изготовления подвергают низкотемпературному отпуску, в результате чего повышаются ее упругие свойства: развернутая из мотка и свободно уложенная проволока должна сохранять нормируемую прямолинейность. Высокопрочную проволоку диаметром 7 и 8 мм изготовляют по разовым заказам, согласованным с заводом-изготовителем

Характеристика холоднотянутой проволоки

Класс арматурной проволоки ГОСТ и ТУ Класс прочности Номи — нальный диаметр, мм Разрывное усилие, кН Усилие, соотв. пределу текучести, кН Относи-тельное удлинение после разрыва на расчетной длине 100мм, % Число перегибов на 180° Диаметр оправки при испытании на изгиб на 180° в холодном сост., мм
В ГОСТ 6727 500 3 3,9 3,5 2 4
В ГОСТ 6727 500 4 7,1 6,2 2,5 4
В ГОСТ 6727 500 5 10,6 9,7 3 4
В ТУ 14-4-1322-85 600 4 10,5 8 2,5 4
В ТУ 14-4-1322-85 600 4,5 13,2 10,2 2,7 4
В ТУ 14-4-1322-85 600 5 16,4 12,5 3 5
В ТУ 14-4-1322-85 600 6 22,6 18 4 6
В ГОСТ 7348 1500 3 12,6 106 4 9(8)
В ГОСТ 7348 1400 4 21,4 18 4 7(6)
В ГОСТ 7348 1400 5 32,8 27,5 4 5(3)
В ГОСТ 7348 1400 6 47,3 39,7 5 30
В ГОСТ 7348 1300 7 60,4 50,7 6 35
В ГОСТ 7348 1200 8 74 62 6 40

Примечания: В скобках приведены данные для проволоки периодического профиля. Для гладкой стабилизированной проволоки диаметром 5 мм (ТУ 14-4-1362-85) усилие, соответствующее условному пределу текучести, равно 30,1 кН

Промышленностью освоено производство следующих новых видов арматурной проволоки: стабилизированной гладкой высокопрочной проволоки диаметром 5 мм с повышенной релаксационной стойкостью; низкоуглеродистой проволоки периодического профиля диаметром 4-6 мм повышенной прочности класса В600. Проволока изготовляется в мотках массой 500-1500 кг. Допускается изготовление, проволоки в мотках массой 20-100 кг. Каждый моток должен состоять из одного отрезка проволоки. Проволока должна быть свернута в мотки неперепутанными рядами

Чем отличается А1 и А240?

Работая со справочниками или просто посещая сайт производителей и продавцов арматуры, многие люди сталкиваются с вопросом – чем отличается арматура А1 от А240? Эти материалы имеют одинаковые характеристики и сферу назначения, но разное название.

Разница действительно кроется только в названии. По устаревшей классификации материал имеет название А1, но в последнее время большинство производителей использует другое название – арматура А240. Так что, требования к материалу, его диаметр, длина, состав и сфера применения совершенно одинакова. Между этими двумя марками можно с уверенностью ставить знак равенства.

Зрительное сравнение

Всегда гладкий профиль прута у первого класса арматуры, очень редко это может оказаться вторым классом, но все остальные классы имеют только рифлёную поверхность. Так же разные классы отличаются диаметром, весом и длиной.

Арматура третьего и четвёртого классов похожа по характеристикам, но прутья четвёртого класса крупнее, так как при их создании используется более качественная сталь. Арматуру же пятого и шестого классов узнать проще, прутья намного больше и длиннее, к тому же они намного дороже.

Эти знания помогут при выборе арматуры, но можно просто обратиться к продавцу-консультанту.

Что она из себя представляет?

Арматура класса А1 попадает под ГОСТ 5781-82, определяющий её внешний вид и характеристики.

Она представляет собой гладкий металлический прут. Диаметр может быть различным – материал выпускается в четырнадцати типоразмерах. Выпускаются пруты толщиной от 6 до 40 миллиметров длиной от 6 до 12 метров, что позволяет специалистам легко выбрать именно тот материал, который лучше всего подойдет для выполнения конкретной работы. В отдельных случаях, по взаимной договоренности покупателя и производителя, длина прутов может достигать 25 метров. Вес арматуры А1 напрямую зависит от диаметра. Для наглядности приведем несколько конкретных чисел, показывающих связь диаметра с весом одного метра прута:

  • 10 миллиметров – 617 грамм;
  • 16 миллиметров – 1,58 килограмма;
  • 20 миллиметров – 2,47 килограмма.

Изготавливается путем горячего катания. Основной материал, используемый при изготовлении – углеродистая, а в некоторых случаях – низколегированная (с добавлением хрома и марганца) сталь.

Согласно ГОСТу, на поверхности не должно быть никаких дефектов, снижающих эксплуатационные характеристики материала – трещин, рванин и закатов. Единственное исключение – незначительное количество ржавчины, следы от раскатанных пузырьков воздуха, наплывы и загрязнения.

Для удобства транспортировки пруты диаметром до 10 миллиметров поставляется уложенной в мотки, а более 10 миллиметров – в виде прутов различной длины. Однако, длина прутов не должна составлять менее 200 сантиметров. Если это оговорено дополнительно, то весь материал может иметь определенную длину, являющуюся наиболее удобной для конкретного строительного объекта.

Главными достоинствами этого материала является возможность использования в агрессивной среде, высокая прочность, гибкость и долговечность. В сумме эти качества делают арматуру А1 одной из наиболее популярных и распространенных при частном и промышленном строительстве.

8 Маркировка, упаковка, транспортирование и хранение

8.1 Маркировка, упаковка, транспортирование и хранение арматурного проката — по ГОСТ 7566со следующими дополнениями.

8.2 Маркировка

8.2.1 Арматурный прокат должен иметь прокатную маркировку, включающую в себя товарныйзнак предприятия-изготовителя и обозначение класса проката А500С или В500С. Пример маркировкиприведен на рисунке 1.

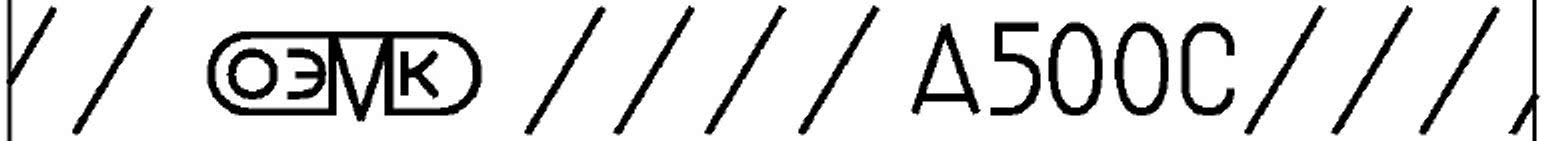

Рисунок 1 — Пример прокатной маркировки арматурного проката класса А500С производства ОАО «Оскольский электрометаллургический комбинат»

8.2.2 Допускается поставка арматурного проката с маркировкой предприятия-изготовителя, которую наносят с использованием утолщенных поперечных ребер с одной стороны проката. Начало чтениямаркировки обозначают двумя утолщенными ребрами, число следующих обычных поперечных ребердо утолщенного ребра обозначает номер предприятия-изготовителя (приложение Д). В случае двухзначного номера п редприятия-изготовителя (рисунок 2) начальное число обычных ребер указывает число десятков, а затем, после следующего утолщенного ребра, — число единиц.

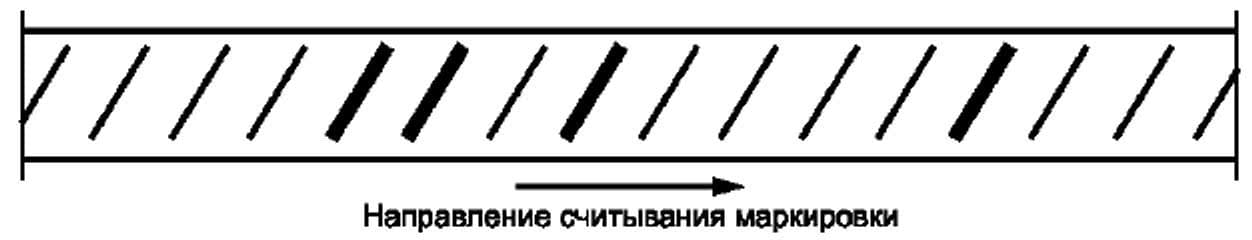

Рисунок 2 — Пример прокатной маркировки предприятия-изготовителя под номером 14

8.2.3 Допускаются другие виды прокатной маркировки, не снижающие эксплуатационные свойства проката и согласованные с потребителем.

8.3 Упаковка

8.3.1 Общие правила упаковки — по ГОСТ 7566 со следующими дополнениями.

8.3.2 Прутки упаковывают в связки массой от 1,5 до 15 т. По требованию потребителя масса связки может быть менее 1,5 т.

8.3.3 При поставке в мотках каждый моток должен состоять из одного отрезка арматурного проката. Допускается поставка мотков, состоящих из двух отрезков, в количестве не более 10 % массы партии. Масса мотка должна быть от 0,3 до 1,5 т. По согласованию изготовителя с потребителем дляхолоднодеформированного проката класса В500С допускается масса мотка от 0,03 до 0,3 т и от 1,5 до 3,0 т.

Моток должен быть плотно обвязан. Количество и схему обвязок оговаривают в заказе или контракте.

8.3.4 Каждая связка и каждый моток арматурного проката должны иметь ярлык, на котором указывают:

  • товарный знак и наименование предприятия-изготовителя;
  • номинальный диаметр арматурного проката, мм;
  • класс арматурного проката;
  • обозначение настоящего стандарта;
  • номер партии.

Таблица веса арматуры

Узнать, какую массу имеет изделие – арматура 12 вес 1 метра, можно из таблиц, в которых указываются:

  • масса одного погонного м изделия;
  • количество метров проката в одной тонне;
  • диаметр проката в миллиметрах;
  • площадь сечения прутков в сантиметрах квадратных;
  • класс стали, используемой в производстве.
Сортамент Масса 1 метра
Масса (теоретич.), кг. Предельн. отклонения, %
6 0,222 +9 / -7
8 0,395
10 0,617 +5 / -6
12 0,888
14 1,21
16 1,58 +3 / -5
18 2,0
20 2,470
22 2,980
25 3,850
28 4,830
32 6,310 +3 / -4
36 7,990
40 9,870
45 12,480
50 15,410 +2 / -4
55 18,650
60 22,190
70 30,210
80 39,460

В большинстве случаев, используя таблицу, вы сможете найти искомую величину. Если же определить вес арматуры 16 мм за метр таблица не помогла, можно прибегнуть к использованию онлайн-калькулятора по размеру для проведения расчетов. Для его применения необходимо знать следующие параметры: диаметр проката, длину прутков и их количество. Калькулятор посчитает массу общую и для одного стержня, общую длину прутков, объем в кубометрах. Существуют также калькуляторы, которые основываются на справочных данных при подсчете. Чтобы воспользоваться ими, нужно знать ГОСТ, по которому изготовлен прокат, материал изготовления и сортамент (наименование проката). Существуют так же товары, для которых данный инструмент не пригоден, один из таких продуктов — сетка кладочная, страницу которой можно найти тут.

Сфера применения

Область применения арматуры гладкой А1 просто огромна. Так как материал имеет гладкую поверхность без рёбер, дополнительно повышающих площадь и качество сцепления, обычно он применяется в качестве вспомогательных прутов. Например, при армировании высокопрочного железобетона рифленой арматурой, А240 применяется для её скрепления, формирования каркаса. В данном случае арматура А240 выполняет функцию не столько армирования бетонных изделий, сколько удержания основной арматуры в надлежащих местах, гарантирующих целостность конструкции. В таком виде она используется при строительстве разнообразных объектов: мостов, шахт, плотин, высотных строений, аэродромов, тоннелей и прочих.

Впрочем, если железобетон должен выдерживать сравнительно небольшие нагрузки, гладкая арматура А1 может применяться самостоятельно. Область применения довольно обширна:

  • Для армирования панелей и балок используются пруты диаметром от 12 до 32 миллиметров;
  • колонны усиливаются прутами в пределах 14-36 миллиметров;
  • фундамент, в зависимости от его размеров и нагрузок – материалом от 10 до 40 миллиметров.

При индивидуальном строительстве наиболее широко применяется арматура класса А240 диаметром 10-16 миллиметров.

Самые тонкие пруты диаметром 6 и 8 миллиметров используют как проволоку при обвязке и для армирования штукатурки, бетонной стяжки пола и стен.

В некоторых случаях арматура А1 гладкая может применяться при создании каркасных и декоративных металлоконструкций и их деталей.
