Стойка для опалубки телескопическая

Виды опалубки и их элементы

Ниже приведен список наиболее распространённых в современном строительстве разновидностей опалубочных систем и элементов, из которых они состоят.

Мелкощитовая или унифицированная опалубка используется при строительстве монолитных объектов различной габаритной категории. Её конструктивными элементами являются:

• щиты различных габаритов (от 0,9/0,3 до 1,8/0,6 м) и весом до 50 кг;
• сборные элементы (распорки, стойки и т.д.);
• крепежные элементы – замки (клиновые, эксцентриковые, пружинные), схватки, фермы и т.д.;
• телескопические ригели, стойки, подкосы, лестницы и т.д.

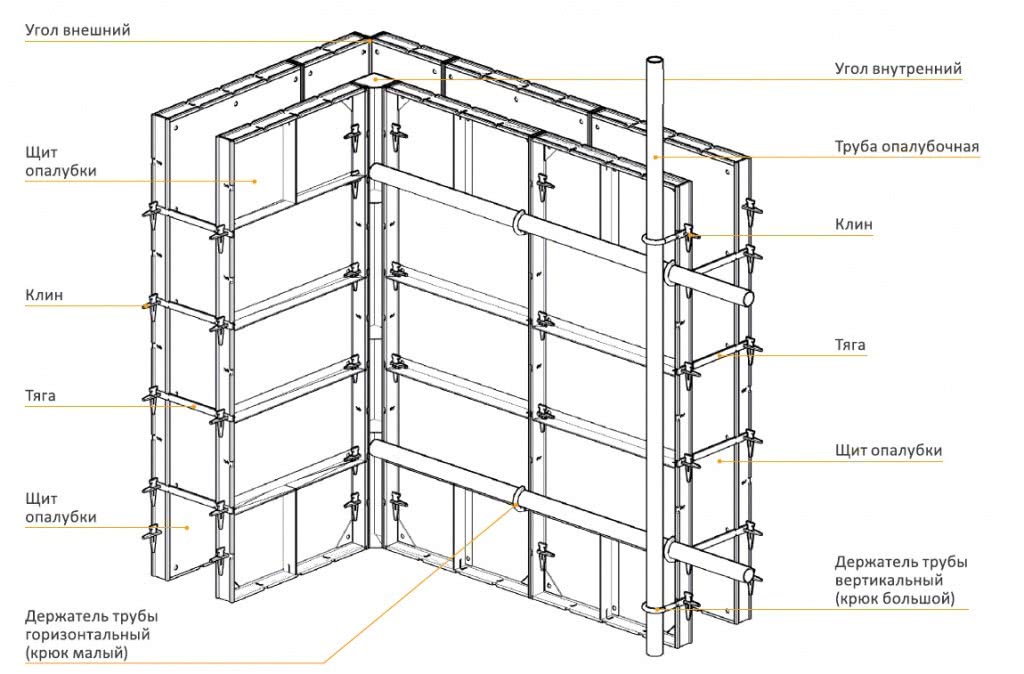

Элементы мелкощитовой опалубки

Крупнощитовая опалубка, относящаяся к категории сборных и применяемая в гражданском и промышленном строительстве, предназначена для возведения крупногабаритных монолитных конструкций. Функциональными элементами данного вида системы являются:

• щиты, используемые как самостоятельный элемент конструкции или собираемые в комплекс при необходимости и объединяемые при помощи крепежных систем. Длина щита составляет от 2,1 до 5,7 м, различают щиты рядовые и торцевые;
• подкосы с домкратом, необходимые для выверки щитов по вертикали;
• стяжные болты (рис.5), скрепляющие опалубочные щиты друг с другом. Для того чтобы соединение щитов было более точным используются клиновые замки (рис.6);
• рамы и стойки, применяемые при заливке массивных сооружений и толстостенных конструкций большой протяженности;
• схватки и жесткие связи, применяемые при работах с конструкциями, толщина которых превышает 300 мм;
• подмости – площадки для расположения заливщика и его рабочих принадлежностей.

Крупнощитовая опалубка: а — каркасная, б — каркасно-щитовая для массивных стен; 1 — подкос-расчалка, 2 — палуба, 3 — каркас щита, 4 — фиксатор, 5 — стяжка, 6 — консольные подмости, 7 — подкос, 8 — механический домкрат, 9 — связь жесткости, 10 — схватка, 11- распорка, 12 — маячная доска

Подъемно-переставная опалубка представляет собой разновидность опалубки, применяемую при заливке высоких объектов, таких как градирни, трубы, различные башни и прочее. Эта сложная, многоуровневая система состоит из:

• комплекса наружных щитов 1,25*0,55м, подвешенных на несущие кольца;
• ребер жесткости, монтируемых в местах стыков щитов;
• металлических листов, играющих роль внутреннего щита, соединенных скобами и усиленных стальными планками.

Подъемно-переставная опалубка: 1 — бетонируемая стена; 2 — наружные опалубочные щиты; 3 — внутренние опалубочные щиты; 4 — подъемное устройство; 5 — шахта опорно-подъемного устройства; 6 — подвески; 7 — рабочая площадка; 8 — опорные балки; 9, 10 — наружные и внутренние подвесные подмости

Блочная опалубка (блок-форма) — разновидность опалубки, которая используется при заливке ростверков, шахт лифтов, ступенчатых фундаментов и прочего. Встречаются разъемные и неразъемные блок-формы. Неразъемная разновидность состоит из формы подколонника и ступени, оснащена монтажными петлями для работы домкратов при распалубке. Разъемный вид данной системы включает:

• щиты ступеней;
• элементы крепления;
• форму подколонника;
• упорные кронштейны для работы домкратов;
• отжимное устройство.

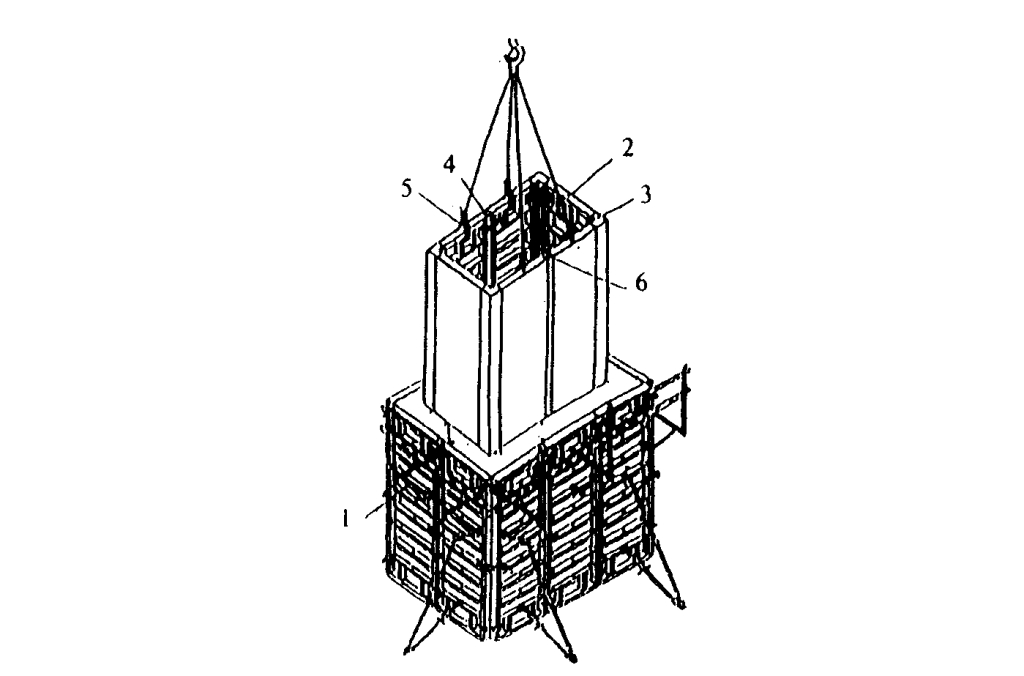

Блочная опалубка внутреннего контура разъемная: 1 — щит внешнего контура, 2 — щит внутреннего контура, 3 — щит угловой внутренний, 4 — замок, 5 — захват, 6 -вставка

Блочно-щитовая вертикальная опалубка имеет несколько модификаций, которые получили широкое распространение при заливке вертикальных объектов, расположенных внутри помещений. В зависимости от технологических особенностей элементы комплекса могут изменяться, но имеются универсальные компоненты, присутствующие в каждой из существующих вариаций данной системы. К таковым можно отнести:

• нижняя рама, снабженная аутригерами и направляющими, взаимодействующими с ядром;
• пространственное ядро, представленное вертикальными стойками, консолями, скобами и косынками. Также здесь расположены специальные технологические отверстия, в которые крепятся щиты;
• щиты крупнопанельные, оборудованные крепежным элементом для навешивания на элементы ядра и боковые стойки при помощи кронштейнов. Для данного вида опалубки используются две разновидности щитов – внутренние (до 2,5 м высотой) и внешние (до 2,9 м высотой). Максимальная нагрузка, адекватно воспринимаемая данной системой, равна 50 кН.

1- общая рама, 2 — жесткое пространственное ядро, 3 — крупнопанельные щиты, угловые вертикальные щиты, 4 — угловые вертикальные элементы, 5 — аутригеры, 6 — консоли, 7 -вертикальные соединительные элементы

31.10.2016

Элементы стойки

Первая из них отличается большим диаметром, снизу снабжена опорной площадкой, к противоположному концу приваривается или надевается натяжительный элемент с резьбой и прорезями для креплений. Выдвижная труба по всей своей высоте имеет отверстия с одинаковым шагом размещения, составляющим 11 – 17.5 см. На одном конце тоже имеется площадка, служащая опорой для опалубочной балки.

При сборке стоек на резьбу накручивают идущие в комплекте поставки гайки или муфты, после чего можно устанавливать верхнюю секцию. Для фиксации нужной высоты используются стержни или серьги. Порой в комплект стоек не входят унивилки и треноги. В таком случае их приобретают дополнительно.

Типы стоек и сферы их применения

При сборке опалубки перекрытий на телескопических стойках могут быть использованы стойки разных видов.

• СТО. Особенность конструкции в наличие открытой резьбы. Благодаря этому сохраняется достаточная толщина трубы в месте соединения, что увеличивает прочность элемента. Этот вариант рекомендуется применять для заливки монолитных перекрытий толщиной не более 30 см и на высоте не больше 3 метров.
• СТО ТОР. Исполнение аналогично моделям СТО, но с усилением. Этот вариант применяют для заливки перекрытий толщиной больше 30 см.

СТЗ. Это модель с резьбой закрытого типа. Для защиты резьбы используется металлическая гильза, которая предохраняет попадание в место соединения бетонного раствора и воды. Благодаря этому усовершенствованию, изделия служат в 1,5 раза дольше аналогов с открытой резьбой.

Вне зависимости от типа верхняя часть телескопической трубы имеет специально выполненные монтажные отверстия, расположенные с шагом от 11 до 17,5 см. Верхняя труба извлекается на требуемую высоту и фиксируется элементами конструкции, которые называются «серьга».

Объемные

Применение объемных стоек опалубки перекрытий позволяет проводить монолитные работы на высоте до 20 метров. Состоят объемные опоры из следующих элементов:

• домкрат;
• стартовая опора;
• доборы разной длины;
• ригели для скрепления стоек в общую систему;
• домкрат с унивилкой, на который крепятся горизонтальные балки под опалубку.

Стартовые и доборные опоры изготавливают из прочного металла, обеспечивающего необходимую жёсткость. Если запланированы повышенные нагрузки, то опорные детали усиливают при помощи специальных фланцев, устанавливаемых с шагом в 1 метр. Равномерность распределения нагрузки обеспечивает использование клиновых замков.

Телескопические

Применение телескопических стоек для опалубки перекрытия возможно только при ограниченных нагрузках. Собирают опалубку перекрытий на телескопических стойках на высоте не более пяти метров, а максимальная нагрузка составляет 2,7 тонн. Проводить строительство на больших высотах не позволяют размеры стоек.

Стойки телескопические – это наиболее выгодный вариант с экономической точки зрения. Они быстро монтируются и отличаются высокой устойчивостью, благодаря использованию треног.

Виды опалубки перекрытий (монолитная и балочно-ригельная)

Опалубка перекрытий классифицируется исходя из способа ее применения, типа конструкции, а также материала изготовления. Согласно способам ее использования различают съемные и несъемные конструкции. Отдельно можно выделить подвид съемной опалубки — скользящая.

В последнем случае монтаж происходит с применением материалов, которые становятся затем частью перекрытия, например, с такой целью используется профлист или пенополистирол. Съемную опалубку можно передать или взять в аренду — на нужное количество дней. В качестве материала могут быть использованы обычные дощатые конструкции, алюминиевые и стальные, фанерные опалубки.

Согласно типу конструкции, своими руками можно изготовить такие опалубки:

• монолитная;
• балочно-ригельная;
• кессонная опалубка;
• рамная или вертикально щитовая опалубка;

Установка опалубки для монолитного перекрытия своими руками происходит с применением телескопических стоек. С ее помощью формируются наклонные поверхности. Ее устройство включает такие элементы: палубу (двутавровые балки с ламинированной фанерой) и опорные части (телескопические стойки).

При монолитном строительстве разбирать устройство — снимать боковые щиты — можно через 3 дня после заливки. Через сколько можно снимать опорные балки зависит от длительности достижения бетоном характеристик заложенных в проекте.

Применение опалубки для перекрытий

Балочно-ригельная технология предусматривает монтаж каркаса из балок и ригелей с дальнейшей укладкой на них щитов. Такое устройство имеет неоспоримое преимущество — можно формировать конструкции любой длины без ограничений.

Монтаж щитов производится на полу, а затем стягивается через ригели при помощи шпилек (двухпалубная конструкция) или опираются на подпорки (однопалубная конструкция).

Кессонная и рамная конструкция для перекрытий

Установка кессонных опалубок своими руками предусматривает их монтаж на щиты перед тем, как заливаются объемные элементы, например, ламинированная фанера. Щиты формируют кессонный каркас. Опалубка включает такие элементы, как палуба, стойки, которые можно взять в аренду.

Перед заливкой опалубки бетоном происходит установка продольных форм на основных щитах. После застывания они образуют ребристую поверхность. Через сколько можно проводить распалубливание? Если речь идет системе Skydome, то опалубку можно снимать через 4-5 дней, оставив опорные балки для опалубки  до полного застывания еще на 28 дней.

Щитовая или рамная опалубка перекрытий включает такие элементы: щиты и опоры. В качестве щита применяется профлист, сварной каркас из алюминия или стали. На нем закрепляется палуба из ламинированной фанеры 18 мм с влагостойкими свойствами, которую можно взять в аренду. Элементы конструкции соединяются двумя видами замков.

Применение опалубки для перекрытий на стройплощадке

Короткие замки используются для схватывания щитов между собой, длинные – для придания поверхности ровности. Через сколько можно снимать опалубку зависит от скорости затвердевания бетона. Стоит оставить подпорки с пролетом не менее, чем 3 метра. При достижении бетоном проектных свойств, можно начинать демонтаж опор от середины до краев перекрытия.

Несъемная опалубка для перекрытий

Чтобы произвести монтаж несъемной опалубки применяется несущий профлист. Он имеет маркировку «Н» и производится из стального листа толщиной 0.65 мм. Дополнительные ребра жесткости позволили ему иметь оптимальные показатели несущей способности.

Высота его ребер находится в пределах 50-150 мм, а длина – от 1 до 12 м. Материал эффективен, если нужен быстрый монтаж перекрытия. На него укладывается арматура и заливается бетон. Отсутствие необходимости снимать профлист своими руками уменьшает трудозатраты и денежные расходы на ремонт потолка и закупку ламинированной фанеры.

Профлист имеет следующие преимущества:

• длительный срок эксплуатации без потери товарного вида;
• легкие вес, отсутствие давления на фундамент, в отличие от кессонных или балочных конструкций;
• легкий монтаж, который можно осуществить своими руками;
• профлист устойчив к коррозии;
• устойчивость к снежным нагрузкам;
• сравнительный расчет показывает его дешевизну.

Виды несъемной опалубки

После использования несъемная опалубка становится частью конструкции, то есть, её не нужно демонтировать после застывания раствора. Опалубочные формы выступают в качестве облицовки бетонной поверхности. Кроме того, они могут создавать гидро- или теплоизоляционные слои.

Пенополистирол

Наиболее распространенным материалом для несъёмных форм является пенополистирол. Производители выпускают формы в виде блоков, которые легко стыкуются между собой прямо на рабочей площадке. К преимуществам стоит отнести:

• небольшой вес;
• легкость монтажа;
• обеспечение дополнительной теплозащиты.

Недостатком является искусственное происхождение материала, то есть, его не безупречность с точки зрения экологии

Картон

Картонные опалубочные формы являются одноразовыми. После застывания их просто разрывают и утилизируют. Этот вариант, как правило, применяется для отливки колон. Плюсами являются:

• малый вес;
• доступная цена;
• удобство использования.

Недостатком является то, что на поверхности колонн образуется спиралевидный узор.

Итак, существуют разные варианты опалубки. Выбор варианта зависит от конкретного проекта, условий эксплуатации и финансовых возможностей застройщика. Для изготовления щитов используют разные материалы от традиционных досок до высокотехнологичного пластика и специально обработанного картона.

Детали конструкции

В перечень элементов опалубки перекрытий, из которых собирается формообразующий каркас, входят:

• Горизонтальные щиты, которые изготавливаются из влагостойкой фанеры, плит полистирола и пр.;
• Вертикальные щиты, устанавливаемые для создания бортов и выполнения перекрытия требуемой толщины;
• Стойки, которые поддерживают монолитное перекрытие;
• Треноги, являющиеся опорами для стоек;
• Продольные и поперечные балки, закрепляемые в унивилках.

Элементами опалубочной конструкции также могут служить домкраты, устанавливаемые у основания стоек. С их помощью производится выравнивание опорных стоек по высоте.

Обзор опалубочных систем и применяемых материалов

Для самостоятельного устройства опалубки монолитного перекрытия застройщик не обязан знать мировые тенденции в создании опалубочных систем. Но некоторая информация вполне может пригодиться, так как принцип устройства опалубки общий как для небольших домов, так и для высотных сооружений.

Опалубка перекрытий возводится при помощи:

• балок деревянных, алюминиевых либо композитных;
• фанеры либо иного прочного листового материала;
• опорных стоек различных конструкций;
• разнообразных комплектующих изделий и вспомогательных приспособлений.

Горизонтальная опалубка разделяется на несколько типов:

• объёмные чаши;
• стойки выдвижные или телескопические.
• чашечные или клиночные леса;

Телескопические стойки можно применить при высоте перекрытия, не превышающей 4,6 м.

Объёмная опалубка предусматривает возведение перекрытий на высоте до 12 м, при толщине монолита до 1 м. Она может использоваться для создания плоских и ригельных покрытий, капителей с переменной толщиной, отдельно стоящих тумб. По конструкции объёмные стойки аналогичны инвентарным металлическим строительным лесам каменщиков, штукатуров и маляров, – где очень часто и используются после завершения монолитных работ.

Для строений высотой до 20 м применяется рамная опалубка. Она воспринимает нагрузку до 5 тонн на ось, а толщина перекрытия может достигать 2 метров.

В многоэтажных зданиях требуется устройство клиновидных лесов.

Функциональные элементы и типовые различия опалубок для монолитного перекрытия

Основой для создания комплексов, обеспечивающих заливку перекрытия, являются вертикальные и горизонтальные элементы (стойки и ригели). Благодаря им обеспечивается устойчивость конструкции, позволяющая производить работы на значительной высоте. Тип опалубки выбирается исходя из площади заливаемой поверхности, высоты перекрытия, его толщины и локализации рабочего участка.

Опалубка на телескопических стойках

При высоте до 4,5 метров целесообразно применять опалубку на стойках телескопических. Подобная система имеет ряд преимуществ:

• простота монтажа и минимальное количество требуемых элементов;
• минимальные требования к размерам строительной площадки;
• быстрый демонтаж и удобная транспортировка на другой участок.

После того как конструкция опалубки собрана и надежно закреплена, контактная поверхность обрабатывается специальным составом, препятствующим налипанию бетона. Следующим этапом является подъем стоек до нужной высоты и устройство формы, то есть наращивание бортов и их изоляция. После высыхания бетона, демонтаж опалубки осуществляется в обратном порядке.

Объемная опалубка

При работе на высоте, превышающей 4,5 метра, актуальны рамные опалубки системы. Такими комплексами можно обслуживать большую площадь и заливать перекрытия на большой высоте. Основными преимуществами системы можно назвать:

• возможность создания крупногабаритных комплексов;
• оперативность сборки и минимум комплектации;
• устойчивость даже при очень большой высоте;
• входящие в состав комплекса подмостки и лестницы, облегчающие передвижение рабочих.

Элементы системы объемной стойки

Последовательность дальнейших действий аналогична той, что рассматривалась для опалубки на телескопических стойках. После того как перекрытие залито и успело высохнуть опалубка демонтируется и перемещается на следующий участок или на место хранения. Благодаря системе крепления существует возможность заливки перекрытия в больших помещениях в один проход. Отсутствие мелких крепежных компонентов делает сборку этой опалубки оперативной и удобной.

Возможно использование опалубочных комплексов совместно со строительными лесами аналогичного типа. Они актуальны при работе на высоте, превышающей 10 метров. Принцип сборки опалубки существенно не отличается, но требуется установка дополнительных продольных распорок, увеличивающих жесткость объемной конструкции.

Опалубка на объемных балках – «летающие столы»

Данная система применяется для заливки перекрытия на участках, расположенных ближе к фасаду здания. Конструкция напоминает строительные леса, где пара вертикальных стоек скреплена друг с другом посредством горизонтальных балок и усилена по углам. В комплексе имеется несколько таких парных стоек, соединенных одна с другой продольными связями.

Преимущества «летающих столов» в следующем:

• возможность транспортировки без демонтажа при помощи строительного крана или волоком;
• легкое комбинирование нескольких опалубочных систем и установка парных балок ближе к фасаду здания;
• устойчивость к горизонтальной и вертикальной нагрузке.

Монтаж и демонтаж балок

При сборке балочных опалубочных систем нужно точно придерживаться технологии и знать основные правила ее монтажа. Работы выполняют в несколько этапов:

• расчистка площадки;
• установка специальных треног с соблюдением определенного интервала;

• устанавливаются телескопические стойки, на их верхние концы монтируются вертикальные держатели, на которые и монтируются балки;
• поперечные ригели закрепляются поверх более длинных продольных, шаг расположения деталей должен быть одинаковым (50-60 см);
• на ригелях закрепляются боковые вертикальные щиты, щели между деталями застилают пленкой;
• настилаются горизонтальные щиты – палуба, проводится выверка горизонтальности этого элемента.

Итак, балочный ригель – это элемент, который применяется для сборки самых разных форм. Применяют изделия из деревянного бруса, металла и пластика. Каждый вариант рассчитан на определённую нагрузку. Превышение этой нагрузки может привести к выходу детали из строя – деформации, появлению трещин, разлому. Расчёты нагрузки и выбор варианта материала производится на этапе проектирования.

Сложности и ошибки при монтаже

Порой понять, насколько качественная была смонтирована опалубка, получается только после заливания бетона. Именно опалубка определяет, ровной будет поверхность перекрытия или нет. Некоторые моменты можно предугадать еще на стадии сбора конструкции.

1. Выбор качественной доски. Не стоит экономить на фанере и досках для палубы и бортов. В процессе застывания бетона, доска впитывает лишнюю влагу, может набухнуть и лопнуть под давлением еще до того, как раствор застынет. Что касается фанеры, то специалисты советуют выбирать российского производителя и избегать китайского.
2. Устойчивая основа для стоек. Если строительство перекрытия было затеяно в осенне-зимний период, то стоит подумать о прочной основе для телескопических стоек, чтобы почва под ними не размокала, и ничто не могло повлиять на устойчивость. Глаз может не уловить проседание стойки, но в конечном итоге перекрытие будет неровным, не говоря уже о нарушениях в распределении нагрузки на стойки.
3. Соблюдение герметичности. Перед тем как заливать бетон, необходимо все стыки проверить на наличие зазоров, трещин особенно между фанерными листами и досками-бортиками.
4. Регулярный контроль угла поверхности. На каждом этапе, начиная от установки стоек, заканчивая монтажом бортов, необходимо уровнем проверять ровность поверхности, перекос может случиться от случайно попавшего камешка между доской и балкой.
5. Максимальный вес для стоек. На этапе расчета допустимой нагрузки на стойки, необходимо учитывать тот факт, что чем выше их выкручивают, тем меньший вес может выдержать 1 единица.
6. Арендованные стойки. Если стойки взяты в аренду, перед их использованием необходимо убедиться в их исправности. Унивилки должны быть под прямым углом, треноги без перекосов. Покрытые краской стойки могут скрывать брак на самих трубах, побитый коррозией металл.

Телескопические стойки для опалубки перекрытия, конструкция, характеристики и разновидности

Стойка под опалубку состоит из двух стальных или алюминиевых труб разных диаметров. К трубе большего диаметра снизу приварена опорная площадка, а сверху – насадка с накатанной на неё резьбой и прорезями для крепежа. Некоторые производители закрывают насадки с резьбой гильзами для защиты от загрязнений, по этой конструктивной особенности происходит классификация стоек:

• с открытой резьбой;
• с закрытой резьбой.

Труба меньшего диаметра (телескопическая вставка) имеет отверстия по всей длине, расстояния между ними от 110 до 175 мм, сверху к ней приварена опорная площадка для установки унивилки. На насадку нижней трубы накручивается опорная гайка, в неё вставляется телескопическая вставка. Фиксация нужной длины стойки выполняется специальной крепёжной серьгой через прорези в насадке и отверстия в верхней трубе с опорой на гайку.

Размеры стоек телескопических для опалубки стандартные, их выпускают длиной от 1,7 до 4,5 м. Нагрузка, которую они способны выдерживать, колеблется в диапазоне от 1 до 4 тонн. Для защиты от коррозии опоры под опалубку окрашиваются нитроэмалью или порошковой краской, оцинковываются отдельные детали (насадки с резьбой, опорные гайки, крепёжные серьги).

Перечень необходимых материалов и приспособлений для опалубки перекрытия

Простая конструкция опалубки перекрытия (для потолков высотой 1,5 — 4,5 м) состоит из:

• опор телескопических ;
• треноги – устройства из трёх изогнутых труб, жёстко фиксирующего стойку опалубки в нужном положении и принимающего на себя часть нагрузки;
• унивилки – металлического листа с приваренными к нему металлическими штырями, уголками или жёлобом, предназначенного для укладки и фиксации балок;
• балок из дерева;
• фанеры ламинированной;
• опорных углов,
• уровня.

Размеры стандартных телескопических стоек и вес.

Сборка опалубки перекрытия простой конструкции – семь простых шагов

1. На предварительно подготовленную поверхность устанавливают треноги, зажимы поднимают до упора.
2. В треноги вставляют телескопические стойки и фиксируют их, опустив зажимы.
3. На верхние опорные площадки стоек помещают унивилки.
4. Выдвигают верхние телескопические вставки на нужную высоту и закрепляют их серьгами для крепежа.
5. В унивилки закладывают сначала продольные, а после поперечные балки.
6. Уровнем контролируют правильность положения сооружения, высоту регулируют опорными гайками.
7. Устанавливают опорные углы и настилают ламинированную фанеру.

Различают два вида телескопических стоек — стандартные и усиленные. Отличия приведены в таблице:
