Калькулятор для расчета стойки из швеллера, двутавра, тавра и уголка на прочность, устойчивость и гибкость

Как рассчитать швеллер на прогиб и изгиб

Швеллер — это наверно самый популярный металлопрокат, применяемый в строительстве. Посудите сами, он может использоваться в качестве балок перекрытия, косоуров лестниц, перемычек и многих других строительных конструкциях. Также швеллер довольно часто применяется для усилений конструкций.

2. Инструкция к калькулятору

Но как известно, нельзя бездумно брать тот или иной металлопрокат. Ведь бывает так, что самое большое его сечение не может выдержать приходящуюся на него нагрузку. Поэтому, если Вы хотите применять в строительстве своего сооружения швеллер, необходимо его сначала рассчитать на прогиб и изгиб. А в этом может помочь данный калькулятор.

Расчет швеллера на прогиб и изгиб (подбор номера швеллера по прогибу и прочности) в калькуляторе производится для следующих расчетных схем:

Тип 2 — консольная балка с жесткой заделкой с равномерно распределенной нагрузкой. Пример: козырек, выполненный путем жесткой приварки двух швеллеров к стене с одной стороны и заполнением пространства между ними железобетоном.

Тип 3 — шарнирно-опертая балка на двух опорах с консолью с равномерно распределенной нагрузкой. Пример: балки перекрытия, которые выпущены за пределы наружной стены для опирания балконной плиты.

Тип 4 — однопролетная шарнирно-опертая балка с одной сосредоточенной силой. Пример: перемычка с опертой на нее балкой перекрытия.

Тип 5 — однопролетная шарнирно-опертая балка с двумя сосредоточенными силами. Пример: перемычка, на которую опираются уже две балки перекрытия.

Тип 6 — консольная балка с одной сосредоточенной силой. Пример: парад фантазий — тот же козырек, что и в типе 2, только здесь между швеллерами располагается металлический лист, на котором стоит кирпичная стенка.

Также хотелось бы рассказать об особенности данного калькулятора. Она заключается в том, что Вы в режиме онлайн можете одновременно подбирать швеллеры по размеру и по ГОСТам.

Примечание: если Вам еще необходимо рассчитать вес швеллера и затраты на его покупку, то Вам сюда.

Инструкция к калькулятору

Обращаю ваше внимание, что в нецелых числах необходимо ставить точку, а не запятую, то есть, например, 5.7 м, а не 5,7. Также, если что-то не понятно, задавайте свои вопросы через форму комментариев, расположенную в самом низу

Исходные данные

Длина пролета (L) — пролет, который должна перекрыть балка.

Расстояния (A и B) — расстояния от опор до мест приложения нагрузок. В случае с третьей схемой — длина консоли.

Нормативная и расчетная нагрузки — нагрузки, по которым подбирается швеллер на прогиб и изгиб.

Замечание. Если вам нужно рассчитать балку перекрытия и нагрузка у вас выражена в кг/м2, то перевести ее можно путем умножения на шаг балок. Например, расчетная нагрузка на перекрытие 400 кг/м2, шаг балок 0,6 м, тогда нагрузка, которую нужно указать в графе исходных данных будет равна 400·0,6=240кг/м.

Fmax — отношение длины пролета к единице, подбираемой по таблице E.1 СНиПа «Нагрузки и воздействия», в зависимости от вида конструкции. Наиболее распространенные значения этого параметра приведены в таблице 1.

Количество швеллеров — здесь можно выбрать, количество швеллеров, которые составляют одну балку. Имеется в виду, что швеллеры лежат рядом, а не друг на друге.

Расположение — ориентация швеллера по отношению к приложенной нагрузке (см. рисунок).

Расчетное сопротивление Ry — данный параметр зависит от марки стали. Например, если марка стали С235, то Ry = 230 Мпа. (Примечание: проектировщики иногда для перестраховки Ry берут 210 МПа, так как в России может быть всякое). Наиболее распространенные значения выписаны в таблицу 2.

Дальше Вы выбираете определенный вид швеллера по ГОСТ (в данном случае это ГОСТ 8240-97), который нужно проверить на прогиб и изгиб.

Результат

Вес балки — масса 1 п.м. швеллера. Данный показатель позволяет прикинуть, сколько будет весить балка той или иной длины.

Wтреб — требуемый момент сопротивления швеллера.

Fmax — максимальный прогиб, который допустим для балки, перекрывающей пролет длиной L.

Расчет по прочности:

Wбалки — момент сопротивления выбранного швеллера. Данный параметр можно одновременно узнать для швеллеров с параллельными гранями, с уклоном полок, экономичных, специальных и швеллеров легкой серии.

Запас — здесь показывается, на сколько процентов момент сопротивления выбранной балки превышает требуемый момент сопротивления (положительной значение) или не добирает до него (отрицательное значение). Другими словами, если значение с минусом (-), то балка по прочности не проходит, если с плюсом (+), то проходит.

Расчет по прогибу:

Fбалки — прогиб, возникающий у выбранного швеллера под действием нормативной нагрузки.

Запас — то же самое, что и по отношению к моменту сопротивления.

Типовые схемы расположения двутавра

Один из исходных параметров, учитываемых в расчетах, – схема закрепления балки и вид прилагаемой нагрузки. Большинство вариантов сводится к основным схемам:

• шарнирно-опертая балка с равномерно приложенной нагрузкой;
• с жесткой заделкой одного конца, сила распределена равномерно;
• однопролетная с консолью с одной стороны, с дополнительной опорой, нагрузка равномерно распределена;
• шарнирно-опертая, сила сосредоточенная;
• шарнирно-опертая, с двумя приложенными силами;
• консоль с жесткой заделкой, приложена сосредоточенная сила.

Сбор нагрузок

Перед началом расчета производят сбор сил, действующих на двутавровую балку. В зависимости от продолжительности воздействия,их разделяют на временные и постоянные.

Таблица нагрузок на двутавровые балки

Нагрузки разделяют на нормативные и расчетные. Нормативные устанавливаются строительными нормами и правилами. Расчетные равны нормативной величине, умноженной на коэффициент надежности. При усилии менее 200 кг/м 2 коэффициент обычно принимают равным 1,3, при более 200 кг/м 2 – 1,2. Шаг между балками принимают равным 1 м. В некоторых случаях, если это допустимо в конкретных эксплуатационных условиях, в целях экономии материалов его принимают равным 1,1 или 1,2 м.

Цены на швеллер и фасонный профиль

По большей части швеллер (в особенности горячекатаный) применяется в машиностроении и строительстве для изготовления конструкций различного назначения, которые воспринимают значительные нагрузки. Он может использоваться для монтажа перекрытий, балконов, лестниц, каркасов зданий и сооружений, кранов мостовых, козловых, цеховых пролетов, этажей, колонн и пр. В основном эти металлоконструкции являются несущими и ответственными

Поэтому важной задачей является правильный подбор П-образного профиля при проектировании, а также при необходимости осуществление мероприятий по его усилению

Характеристики швеллеров

Главная задача изделия как армирующей или несущей конструкции – восприятие механической нагрузки. Величина эта зависит от самой детали – толщины, размеров, сорта стали – и внешних параметров – конструкции, предполагаемых нагрузок.

Чтобы выполнить расчет швеллера на прочность, нужно учесть следующие характеристики:

нормативная нагрузка, допустимая для изделия данного типа – указывается в документации или в справочнике;
тип – важно учесть конфигурацию полок, продольное и поперечное сечение, поэтому формулы расчета для равнополочного или разнополочного профиля отличаются; длина изделия;
число деталей, которые придется укладывать друг с другом, чтобы создать единую конструкцию;
типоразмер с максимальным вертикальным прогибом. Тип стали и габариты балки связаны с показателем нормативного давления

Допустимая нагрузка на швеллер указывается в таблицах

Тип стали и габариты балки связаны с показателем нормативного давления. Допустимая нагрузка на швеллер указывается в таблицах.

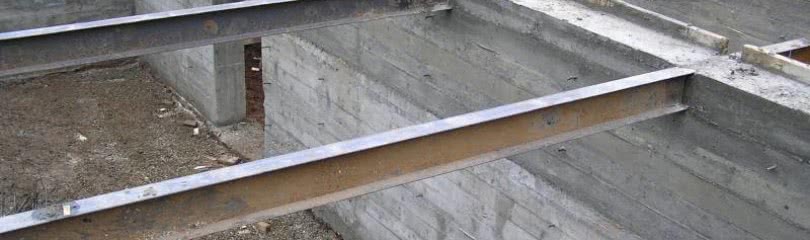

Монтируем перекрытие монолитное по металлическим балкам

После установки металлических балок, сооружения опалубки и обеспечения ее устойчивости производите работы по формированию монолитной плиты из железобетона по следующему алгоритму:

1. Проверьте отсутствие щелей в деревянной опалубке и, если необходимо, загерметизируйте их.
2. Соберите арматурный каркас, применяя металлические прутки с размером сечения 10–12 мм.
3. Уложите каркас в опалубку, обеспечив постоянный интервал до поверхности будущей бетонной плиты 4–5 см.
4. Залейте бетонную смесь в опалубку и тщательно уплотните бетонный массив с помощью вибратора.
5. Не подвергайте твердеющий раствор нагрузкам на протяжении 4 недель и затем демонтируйте опалубку.

Как правильно установить швеллер на перекрытие

• Виды перекрытий
• Швеллер для перекрытий
• Расчет на изгиб швеллера для перекрытий
• Подбор сечения и проверка на жесткость швеллера
• Как укрепляют проемы швеллерами?
• Как организовывается проем в кирпичной стене?
• Способы вставки:

При строительстве жилых зданий и прочих сооружений каждый сталкивается с необходимостью правильного расчета и монтажа перекрытия. Перекрытие представляет собой горизонтальную конструкцию, находящуюся внутри здания, которая делит его на смежные помещения по вертикали (этажи, чердак и т.п.). Кроме того, данная конструкция является несущей, так как она воспринимает все нагрузки, приходящие от мебели, людей, оборудования и самого перекрытия и передает их либо на стены, либо на колонны (зависит от типа сооружения).

Устройство

По назначению данные конструкции разделяются на следующие виды:

• цокольные,
• межэтажные,
• чердачные.

Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:

• балки,
• подшивное перекрытие,
• изоляционные слои,
• накат,

Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.

Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.

При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

В целом конструкция перекрытия выглядит следующим образом:

• крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
• следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
• крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
• между надставками при помощи длинных гвоздей закрепляются вкладыши.

Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.

Разновидности деревянных перекрытий

Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.

Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:

• доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
• пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.

В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.

Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.

В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.

Подбор сечения и проверка на жесткость швеллера

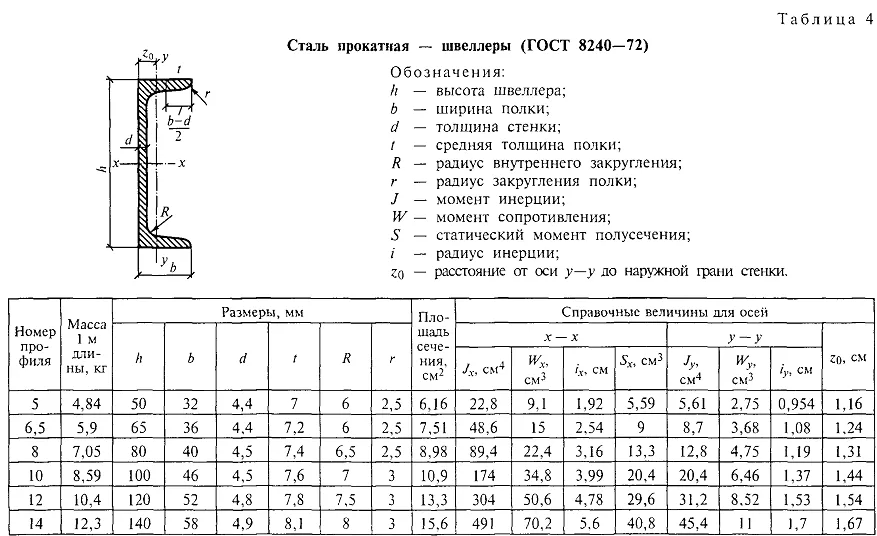

По справочнику (см. ГОСТ 8240-97 или ГОСТ 8278-83) подбираем профиль швеллера, который имеет момент сопротивления больше расчетного. В данном случае подходит швеллер 27П, Wx = 310 см3, Ix = 4180 см4. Далее необходимо осуществить проверку на прочность и жесткость на изгиб швеллера (прогиб хлыста).

Проверка на прочность:

σ = Мр/(γ∙Wx)∙1000 = 60∙1000/(1∙310) = 193 Мпа

Проверка на жесткость, изгиб швеллера где относительный прогиб f/L должен быть менее 1/150 и определяется по выражению:

f/L = Мн∙L/(10∙Е∙Ix) = 60∙103∙620/(10∙2,1∙105∙4180) = 1/236

Условие жесткости обеспечивается. Следовательно, данный швеллер можно использовать для перекрытия по описанной схеме. Уменьшить номер швеллера можно, если хлысты укладывать с меньшим шагом.

Источник

При создании, расширении проемов различного характера – оконных, дверных, важно их качественное укрепление. Установка швеллера – самый популярный способ укрепления таких конструкций

Он широко используется для несущих сооружений из железобетона, кирпича. Как только стальной каркас устанавливается, вся нагрузка, которая до этого принималась удаленными частями перегородок, переходит на швеллер.

Подобное усиление положительно сказывается на строении: оно защищено от разрушения, образования трещин. Высота граней швеллера равна от 5 до 40 мм – это выражается цифрой на маркировке. Отличительной характеристикой изделия является п-образный формат. Металлоизделия имеют сопротивление на изгиб, сжатие, выдерживает значительные нагрузки строительных элементов. Они придают любой металлоконструкции дополнительную устойчивость, надежность. Изделия изготавливаются на производстве при ГОСТе8240-89 .

Расчетные схемы для подбора номера швеллера

Каждый случай горизонтальной укладки швеллера можно привести к стандартной расчетной схеме. В зависимости от типа закрепления и распределения нагрузки, выделяют следующие виды балок:

• Однопролетная шарнирно-опертая. Нагрузка распределена равномерно. Пример: профильный прокат, применяемый для устройства межэтажных перекрытий.
• Консольная. Имеет один жестко закрепленный конец, нагрузка равномерно распределена. Обычно по такой схеме изготавливается козырек над подъездом из двух швеллеров, пространство между которыми заполнено армированным бетоном.
• Шарнирно-опертая, имеющая две опоры и консоль для укладки балконных плит.
• Однопролетная шарнирно-опертая, на которую оказывают воздействие две сосредоточенные силы. Обычно на нее укладывают две другие балки.
• Однопролетная с двумя опорами, на которую воздействует одна сосредоточенная сила.

Какую нагрузку выдерживает швеллер – расчеты на прочность и жесткость

Расчет нагрузки на швеллер (расчет на прочность)

Зачастую швеллер применяется для изготовления металлоконструкций (крановых мостов, ферм, лестниц, цеховых пролетов и пр.), при монтаже быстровозводимых зданий и сооружений, каркасов гаражей, стеллажей складских помещений, перекрытий, оснований крыш, армирования и усиления узлов. Основное достоинство этого проката – высокая несущая способность, которая имеет место благодаря форме его сечения (П-образное), при относительно малой металлоемкости.

Методика расчета размера швеллера, таблица моментов сопротивления швеллера по ГОСТ – смотрите здесь.

П-образный профиль, как горячекатаный, так и гнутый в металлоконструкциях чаще всего работает либо просто на изгиб, либо на изгиб + растяжение/сжатие. Расчет швеллера на прогиб (на прочность) – является обязательным при проектировании изделия, в состав которого входит данный профиль. Он может быть проверочным и проектировочным. Рассмотрим на примере расчет распределенной нагрузки на швеллер, который имеет шарнирное закрепление.

Пусть имеется швеллер 10П, изготовленный из стали 09Г2С. Длина балки составляет 10 метров. Для того, чтобы определить допустимое значение нагрузки на швеллер (допустимые значения), необходимы некоторые справочные данные. Возьмем их из соответствующих ГОСТов и СНиПов.

Предел текучести стали 09Г2С (или нормативное сопротивление) составляет Rун = 345 МПа. Моменты сопротивления швеллера 10П берем из ГОСТ 8240-97, и их значения относительно осей Х и Y составляют: Wx=34,9 см3, Wy=7,37 см3. Максимальный изгибающий момент возникает балке с таким типом закрепления и нагружения посередине, и определяется из выражения: М = W∙Rун.

Произведем расчет допустимого момента для двух случаев расположения швеллера: 1) стенка расположена вертикально, 2) стенка расположена горизонтально. Тогда:

• М1 = 34,9∙345=12040,5 Н∙м
• М2 = 7,37∙345=2542,65 Н∙м

Зная момент, определим допустимые значения распределенной нагрузки на швеллер. Она составит:

q1 = 8∙М1/L2 = 8∙12040,5/102 = 963,24 Н/м или 96,3 кгс/м q2 = 8∙М2/L2 = 8∙2542,65/102 = 203,4 Н/м или 20,3 кгс/м

Получив значения допустимых распределенных нагрузок на швеллер, можно сделать вывод, что при данных условиях несущая способность швеллера расположенного по вертикали примерно в пять раз больше, чем в случае его расположения по горизонтали.

Момент сопротивления швеллера при проектировании перекрытий

При проектировании перекрытий, несущих металлоконструкций не достаточно одного прочностного расчета нагрузки на швеллер. Чтобы обеспечить надежность проектируемой конструкции, необходимо также произвести расчет на жесткость швеллера. Прогиб в данном случае не должен превышать допустимое значение. Эта проверка профиля является обязательной при проектировании перекрытий для жилых и прочих помещений. Для примера возьмем ту же балку, что и ранее. Распределенная нагрузка, действующая на нее, составляет 50 кгс/м или 500 Н/м. Момент инерции швеллера 10П имеет значение Ix = 175 см4. При проверке балки на жесткость, определяется ее относительный прогиб по формуле:

М – изгибающий момент, Н∙м L = 1000 см – длина хлыста E = 2,1∙105 МПа – модуль упругости стали Ix = 175 см4 – момент инерции сечения швеллера

Момент сопротивления швеллера, изгибающий момент равен: М = q∙L2/8 = 500∙102/8 = 6250 Н∙м.

Тогда относительный прогиб швеллера 10П составит: f/L = 6250∙1000/(10∙2,1∙105∙175) = 0,017 = 1/59

Если сравнивать с допустимыми значениями относительно прогиба согласно СНиПам, то данный швеллер нельзя использовать для межэтажных перекрытий, так как там допустимое значение составляет 1/200. Следовательно, несмотря на обеспечение прочности данной конструкции, необходимо подбирать больший профиль швеллера, и проверять его на жесткость.

Прайс-лист на балку ГОСТ 19425 серии М, ГОСТ 8239, СТО АСЧМ 20-93, ГОСТ 26020 (Б-нормальную, Ш-широкополочную, К-колонную) для перекрытий.

Цены на уголок равнополочный сталь 3 сп/пс и 09Г2С, оцинкованный, неравнополочный ст. 3 для гражданского и промышленного строительства.

Расчет швеллера на изгиб, калькулятор швеллера

Швеллер в наличии на складе в Москве

Швеллер является продукцией прокатного производства, которая имеет U-образное поперечное сечение. В зависимости от технологии производства, швеллеры бывают горячекатаные и гнутые.

Размеры и форма г/к швеллеров общего назначения регламентируются стандартом ГОСТ 8240-97. Ширина проката согласно указанному нормативному документу может быть от 32 до 115 мм, а высота 50 — 400 мм.

В обозначении номера профиля зашифрована высота швеллера в сантиметрах (цифра) и серия или тип профиля (буква).

Размеры гнутого швеллера регламентируются стандартом ГОСТ 8278-83. В соответствии этому документу высота профиля может принимать значение от 25 до 410 мм, толщина швеллера – от 2 до 8 мм, и ширина может быть 26 — 160 мм.

В APEX METAL вы сможете приобрести швеллер наиболее востребованных размеров из стали марок Ст3 и 09Г2С:

• серии П с параллельными гранями — типоразмеры профиля 5П — 30П;
• серии У с уклоном граней — типоразмеры профиля 6,5У — 30У;
• гнутый швеллер с размерами от 50х40х3 до 250х125х6.

Значения высоты и ширины полки, ширины и толщины стенки по ГОСТ 8240-97 смотрите на странице — Как правильно расшифровать условное обозначение швеллера.

Методика расчета швеллера на изгиб

Наиболее часто швеллер используют в качестве элемента, который работает на изгиб. Следовательно, ни один расчет данного профиля не обходится без определения его прочности под воздействием изгибных нагрузок. На сегодняшний день создано множество программных продуктов и калькуляторов расчета швеллера, которые позволяют произвести массовые, прочностные и проверочные расчеты.

Покажем, как самостоятельно всего за 3 шага найти момент сопротивления и подобрать соответствующий размер швеллера с учетом действующих нагрузок.

1. Сначала необходимо определить максимальное значение момента в профиле швеллера, который вычисляется по формуле:

М = 9,81 х q х l²/ 8 / 1000, где

q – значение распределенной нагрузки l – длина швеллера.

2. Зная изгибающий момент, определяем необходимое значение момента сопротивления сечения швеллера, чтобы обеспечить его прочность:

Wн = M х 1000 / Ry, где

Ry – расчетное значение сопротивления материала по пределу текучести (согласно СНиП 2-23-81).

240 МПа (2 — 20 мм)

С345

12Г2С, 09Г2С

335 МПа (2 — 10 мм), 315 МПа (10 — 20 мм), 300 МПа (20 — 40 мм)

3. Сравниваем полученное расчетное значение момента сопротивления швеллера и теоретические значения в таблицах ГОСТ, выбираем требуемый размер проката.

5П

9,1

50х40х3

5,62

6,5У

15

6,5П

15

60х32х2,5

5,1

8У

22,4

8П

22,5

60х32х3

5,85

10У

34,8

10П

34,9

80х32х4

10,71

12У

50,6

12П

50,8

80х50х4

15,92

14У

70,2

14П

70,4

80х60х4

18,81

16У

93,4

16П

93,8

100х50х3

17,18

18У

121

18П

121

100х50х4

21,57

20У

152

20П

153

100х50х5

25,56

22У

192

22П

193

120х50х3

21,98

24У

242

24П

243

120х60х4

32,25

27У

308

27П

310

120х60х5

38,6

30У

387

30П

389

140х60х5

47,8

40У

761

40П

763

140х60х6

55,08

—

—

—

—

160х50х4

41,76

—

—

—

—

160х60х4

48,84

—

—

—

—

160х60х5

58,38

—

—

—

—

160х80х4

60,01

—

—

—

—

160х80х5

72,69

—

—

—

180х70х6

79,15

—

—

—

—

180х80х5

85,22

—

—

—

—

200х80х4

80,94

—

—

—

—

200х80х6

114,84

—

—

—

—

200х100х6

137,43

—

—

—

—

250х125х6

221,64

Выбор размера швеллера на примере

Пусть имеется швеллер, длина которой составляет 5 метров и он имеет шарнирное закрепление. На него действует распределенная нагрузка, величина которой составляет 250 кг/м. Расчет ведется в следующей последовательности:

1. Максимальное значение момента в профиле швеллера М = 9,81 х 250 х 5²/ 8 / 1000 = 7,7 кН∙м.
2. Необходимое значение момента сопротивления сечения швеллера, Wн = 7.7 х 1000 / 240 = 32,08 см3 (согласно СНиП 2-23-81 для стали С245 Ry = 240 МПа).
3. Подбираем по таблице ГОСТ размер швеллера с моментом сопротивления, соответствующему вычисленному значению 32,08 см3.

Это будет швеллер 10П (У) ГОСТ 8240-97 — значение момента сопротивления 34,9 см3 или швеллер гнутый 120х60х5 ГОСТ 8278-83 — значение момента сопротивления 38,6 см3.

Вес швеллера 10П длиной 5 метров = 42,95 кг, швеллера 120х60х5, той же длины – 42,7 кг.

В каталоге на сайте APEX METAL приведены актуальные цены за тонну швеллера, соответственно, отсюда получим стоимость 1 штуки швеллера для каждого типоразмера:

• швеллер 10П – 1670 руб
• швеллер 120х60х5 – 1760 руб

Можно заметить, что из условий расчета швеллера на прочность, работающего на изгиб, немного более экономичным решением будет использование горячекатаного швеллера в сравнении с гнутым.

Усиление проёма швеллером | Инструкция

При создании, расширении проемов различного характера — оконных, дверных, важно их качественное укрепление. Установка швеллера — самый популярный способ укрепления таких конструкций

Он широко используется для несущих сооружений из железобетона, кирпича. Как только стальной каркас устанавливается, вся нагрузка, которая до этого принималась удаленными частями перегородок, переходит на швеллер.

Подобное усиление положительно сказывается на строении: оно защищено от разрушения, образования трещин. Высота граней швеллера равна от 5 до 40 мм — это выражается цифрой на маркировке. Отличительной характеристикой изделия является п-образный формат. Металлоизделия имеют сопротивление на изгиб, сжатие, выдерживает значительные нагрузки строительных элементов. Они придают любой металлоконструкции дополнительную устойчивость, надежность. Изделия изготавливаются на производстве при ГОСТе 8240-89

Как укрепляют проемы швеллерами?

Для создания металлического каркаса необходимы точные результаты замеров и аккуратно сделанный проём. Если эти условия выполнены успешно, то крепление швеллера происходит быстро, легко, комфортно — нет пыли, грязи, лишнего шума. Еще один бонус — межкомнатные перегородки остаются сохраненными. Приведем краткий пример работ по оформлению проема металлопрофилем:

• перед вырезанием проема специалистами устанавливаются страховочные стойки, которые на период монтажу укрепят конструкцию и примут на себя нагрузку от нее;
• проводится разметка границ будущего проема;
• далее — демонтаж элементов стены;
• после этого проем укрепляется стальной балкой.

Швеллерный элемент монтируется из стоек, расположенных вертикально. Они обрамляют края свободного пространства. К стенкам привариваются полосы из металла горизонтальным форматом. Конструкция крепится к перегородке при помощи болтов, анкеров. В некоторых случаях — химическими анкерами, которые представляют собой капсулы с клеем. Они вкладываются в просверленные отверстия.

Дальше ставятся анкерные болты, которые разбивают клеевую смесь, вызывая химическую реакцию. Введенная смесь твердеет, после чего анкеры закручиваются гайками. Такое соединение имеет высокие качества надежности, оно долговечно, отсутствует потребность в дальнейших ремонтных работах. Индивидуально для каждого проекта рассчитывается расстояние между крепежами. Расчеты производятся инженерами на основании технического заключения. Каждый этап работ подробно описывается в проектной документации.

Как организовывается проем в кирпичной стене?

Перед запуском работ происходит монтаж горизонтальной перемычки, состоящей из двух швеллеров. Это необходимо, чтобы кирпичная кладка оставалась в целостности. Штробление стены происходит над местом сконструированным проемов с обеих сторон. В получившиеся ниши вставляются П-образные металлопрофили.

Способы вставки:

1. Один из не самых лучших способов вмонтировать швеллер в стену — использование изделие с уклонными полками с нахлёстом проёма. Из-за образованного пустого пространства швеллер с течением времени начинает соскальзывать и конструкция теряет прочность. Как правило, такое решение используют не профессионалы или же в случаях, когда нет других материалов укрепить стену.
2. Более изощрённый способ монтирования швеллера У в поверхность — заподлицо. В этом случае конструкция прочно держится и не теряет своих качеств в процессе эксплуатации. Из-за силы трения и давления вероятность потери соединения приближена к нулю. Минус данной конструкции в том, что её очень сложно создать — для этого потребуются специальные инструменты и точный замер.
3. Один из самых распространённых методов усиления проёма — использование изделия с параллельными полками и монтаж внахлёст. Популярность такого способа обусловлена минимальными трудозатратами — стена не нуждается в ювелирной резке. Помимо этого, такое соединение имеет достаточную прочность, чтобы предотвратить осыпание и трещины в проёме.
4. Наконец, самый крепкий и качественный из всех возможных вариантов монтажа — использование швеллера П с монтажом заподлицо. Данный способ эстетичен, его результаты впоследствии легко обрабатываются отделкой. Минус — дороговизна, так как нужно будет воспользоваться алмазной пилой.

Свободные пространства, получившиеся между металлом и кирпичом, затираются цементно-песчаным раствором.

Металлопродукцию любыми партиями отгружает база «Сталь-Инвест». Мы поставляет стальные балки, уголки, другую продукцию клиентам со всей России. Позвоните по телефону, указанному на сайте и вы получите всю интересующую вас информацию от специалистов.

Похожие записи:

Монтаж насосной станции: полезные рекомендации Где и когда лучше бурить скважину на участке Как заточить сверло по металлу в домашних условиях? Норма потребления Как сделать крышу на бане: делаем монтаж крыши своими руками Особенности обустройства интерьера спальни в мансарде
