Светильник для подъезда с датчиком движения: топ-10 популярных моделей и советы по выбору

Виды устройств

Сегодня светильники, содержащие в своей конструкции датчик, включающий свет только при активном движении в контролируемой области, бывают нескольких типов. Классификация базируется на устройстве светильника. Такие осветительные приборы бывают следующих типов:

инфракрасные. Данная модель самая популярная. Принцип действия основан на распознавании изменения температурного показателя окружающей среды. Только в этом случае свет будет включаться. Так как любой человек излучает инфракрасный свет, то можно эффективно избежать ложного срабатывания на бездомных или домашних животных;

Инфракрасный датчик

Ультразвуковой датчик

• ультразвуковые. Такие модели в большинстве своем чаще применяются для освещения улицы. Но для подъезда они также являются достаточно хорошим выбором. Освещение таким прибором будет включаться при регистрации датчиком звука;
• микроволновые. Принцип действия этой модели схож с ультразвуковым светильником, но вместо звука датчик здесь воспринимает радиоволны. При прерывании волны происходит замыкание контакта и свет зажигается. Может применяться с одинаковой эффективностью как на улице, так и в подъездах или жилых помещениях;

Микроволновой датчик

комбинированные. Данный тип светильника содержит в себе сразу несколько сенсоров. Это позволяет во много раз улучшить технические характеристики прибора и сделать его более эффективным в эксплуатации. Здесь, для того чтобы зажегся свет, датчик должен считать два показателя. По популярности стоят несколько выше, чем инфракрасные модели.

Комбинированный датчик

По типу установки, светильники могут быть таких видов:

• встраиваемые;
• накладные;
• потолочные;
• консольные и т.д.

В данном случае выбор стоит основывать на месте будущей эксплуатации в плане наиболее быстрого и легкого способа установки. Помимо этого осветительные приборы с датчиком обнаружения движения могут быть:

• автономными или беспроводными. Здесь в качестве источника питания используются батареи или аккумуляторы;
• проводными. При их установке обязательным условием работы прибора является подключение к линии электросети.

Как видно, выбор достаточно широк. Поэтому при покупке подобного рода светильника необходимо учитывать не только его технические характеристики, но и место службы. Для подъездов лучше всего использовать модели, выполненные из прочных материалов, с увеличенным сроком службы, а также способных выдерживать низкие температуры и влажность, так как в подъездах не всегда бывает теплее, чем на улице. Лучше использовать приборы, предназначенные для работы на улице.

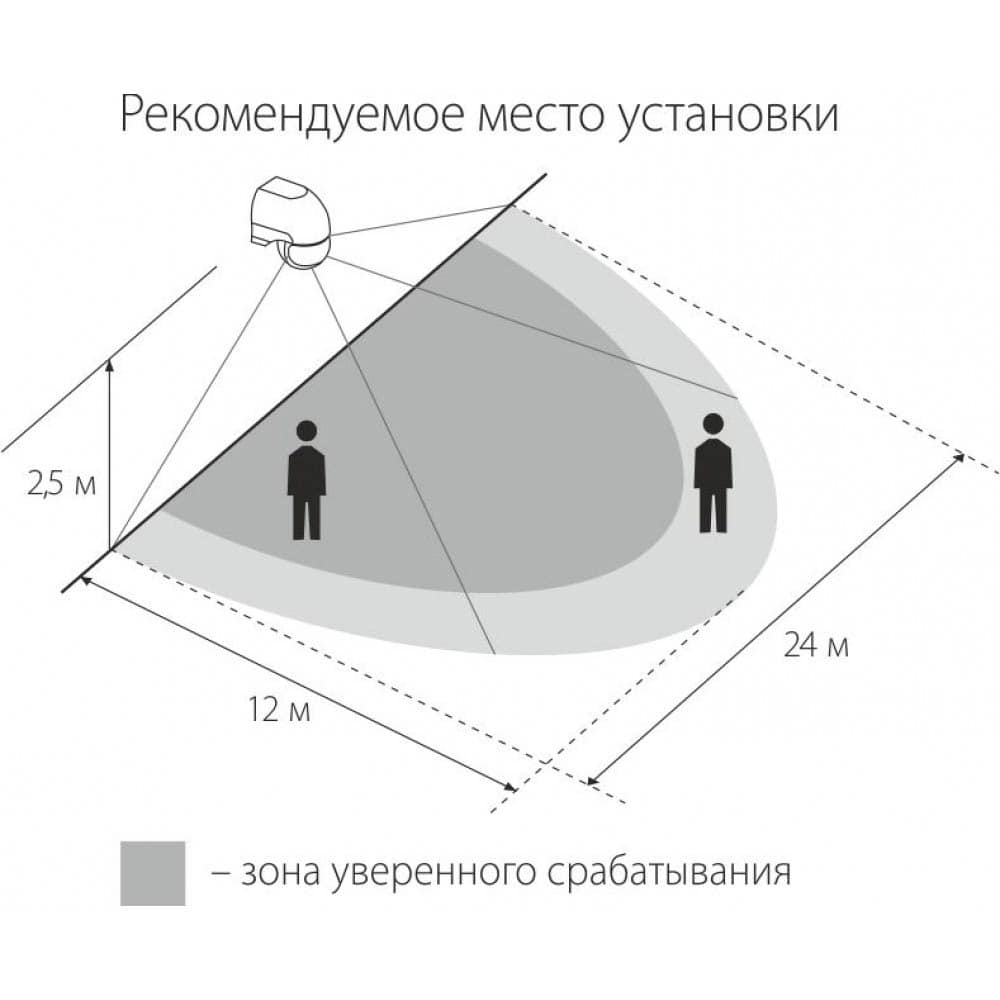

Где установить датчик

Выше говорилось о том, что важно правильно подобрать угол обзора, а значит и место монтажа датчика движения. В этом случае необходимо руководствоваться несколькими правилами:

• расположение ближе к двери;
• избегать центральной части стены;
• правильное расположение по отношению к источникам света;
• необходимость монтажа нескольких датчиков;
• правильное расположение в подъезде.

Если подразумевается, что свет должен включаться только при входе или выходе из комнаты, тогда датчик движения необходимо расположить как можно ближе к двери. Не стоит выбирать центральную часть стены, т. к. луч датчика может не покрыть дверной проем. Хорошо если датчик движения будет смонтирован таким образом, что на него не будут попадать прямые лучи от солнца или искусственного источника. Это может быть помехой в его работе. Если в помещении есть несколько дверей, тогда есть смысл подумать о монтаже нескольких приборов или одного с широким углом охвата. При монтаже в подъезде рациональным будет установка датчика над лестничной площадкой, чтобы свет включался во время подъема.

Требования к освещению в подъезде

Естественно, своими силами произвести переустройство этой системы никто не позволит, так как подъезд — это общественное помещение. Если освещение не соответствует установленным нормам, необходимо обратиться в организацию, курирующую энергоснабжение, которая обязана исправить ситуацию. Или же эти обязанности должна взять на себя управляющая компания.

Сегодня многие подъезды переводятся на автоматическую систему освещения, которая помогает значительно сократить расходы электроэнергии. Этот вариант также должен соответствовать нормативным актам.

Так, в требованиях руководящих документов (СНиП и СанПиН) однозначно говорится о том, что каждый подъезд в доме, независимо от его конструкции и этажности, должен быть оснащен источниками искусственного освещения. Пример тому – Свод Правил СП 31-110-2003 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа». В частности, в этом документе прямо указывается, какой должна поддерживаться освещенность в подъезде. Вот выдержка из таблицы № 5.1 – «Показатели искусственного освещения помещений жилых зданий»:

Как видно, большого разнообразия в этом вопросе нет. Интересно, что ранее, в пору действия прошлой редакции аналогичного свода правил, который разрабатывался еще в те времена, когда о светодиодных приборах еще мало кто слышал, существовала градация по разным типам подъездных помещений. Да плюс к тому — свои нормы были для ламп накаливания и для люминесцентных. А для отдельных зон освещения еще и приписывалось, где какую лампу установить. Сейчас все значительно проще – 20 люкс, (кроме комнаты консьержа, где действуют нормы полноценного освещения, как для жилой комнаты).

А по поводу типа используемых ламп говорится очень просто и понятно:

Лампы накаливания постепенно уходят в прошлое. А лидирующие позиции все увереннее занимают светодиодные осветительные приборы, как наиболее экономичные и долговечные. Простое сравнение показывает, что наиболее предпочтительными следует считать светодиодные лампы. В таблице ниже приведены примерные сравнительные характеристики трех основных типов ламп. Хорошо показано, какова разница в потребляемой мощности (Вт) при создании равного светового потока (Лм):

Комментировать здесь нечего – все ясно без слов. Свод Правил пока не делает категоричных указаний на применение именно наиболее экономичных светодиодных ламп, но сделанный «намек» — более чем прозрачный.

Кстати, многие просто не знают, что это за загадочные параметры такие – люмен и люкс? А это не что иное, как физические величины международной системы единиц (СИ).

• Люмен – это показатель светового потока, излучаемого источником света.
• Люкс – это показатель освещенности поверхности. Взаимосвязь такая – если источник света со световым потоком, равным одному люмену будет освещать в идеальных условиях только площадь в 1 квадратный метр, то на этой поверхности будет достигнута освещённость один люкс.

Означает ли это, что для достижения освещенности в подъезде в 20 люкс требуется лампа в 20 люмен? Да нет, конечно

Здесь следует принимать во внимание массу других параметров – площадь помещения, высоту установки светильника, тип и размер плафона и создаваемое им направление света, особенности отделки пола, потолка и стен. Расчет получается довольно сложный и громоздкий

Но и его можно провести самостоятельно. И если у кого-то из читателей появится желание просчитать, какая лампа будет оптимальной для нормального освещения на его лестничной площадке – милости просим к отдельной публикации портала, посвященной именно этому весьма непростому вопросу.

Датчики какого типа лучше подходят для подъездов

Различные модели светильников, используемых для освещения подъездов в многоквартирных домах, могут оснащаться разными типами датчиков, работающими на разных принципах обнаружения движения:

• инфракрасные – срабатывают на изменение теплового излучения;
• микроволновые – вырабатывают микроволны и отслеживают характер их возвращения к прибору;
• акустические – срабатывают на шум;
• ультразвуковые – работают аналогично микроволновым, но в другом диапазоне рабочих частот;
• комбинированные – конструкция прибора предполагает наличие нескольких способов обнаружения движения в зоне его действия.

Светильник с датчиком движения, оснащенный цоколем Е27 для ламп накаливания и лед-ламп

Инфракрасные датчики являются пассивными устройствами, т. к. при работе ничего не вырабатывают, а срабатывают на излучение (тепловое, шум), появляющееся в зоне их действия.

Микроволновые, ультразвуковые и комбинированные модели относятся к активным устройствам, т. к. в процессе работы они излучают волны определенной частоты и после их обработки подают команды на контакты датчика, обеспечивающие замыкание-размыкание цепи питания подключенного к ним устройства (светильник, световое табло и т. д.).

Для различных условий эксплуатации и режимов использования применяются светильники, оснащенные разными датчиками движения:

• для улицы – с инфракрасными моделями;
• в светильниках для подъезда – ультразвуковые и микроволновые приборы;
• в системах охраны – микроволновые изделия.

Антивандальные конструкции

При выборе осветительного оборудования нужно, прежде всего, учесть место, где будет работать светильник. Подъезд – помещение, через которое проходят самые разнообразные люди. Намерения людей, к сожалению, не всегда благородны, поэтому многие производители выпускают антивандальные светильники. Они имеют уникальный ударопрочный корпус, а при установке используются особые крепления и инструменты. В качестве рассеивателя используется прочный поликарбонат, а металлический корпус надежно защитит светильник от несанкционированного доступа. Тот, кто устал бесконечно менять лампочки в подъезде, установив один раз антивандальный светильник, несомненно, оценит его надежность и удобство. Уверенность в безотказной работе окупит вложения в качественное осветительное оборудование.

Люминесцентные лампы

Одним из ярких примеров таких светильников является модель ЛПБ 31 11 006. Его прочный пластиковый рассеиватель установлен в крепкий металлический корпус, покрашенный в белый цвет. Светильники с люминесцентными лампами подарят мягкий рассеянный свет при том, что срок службы в 5 раз дольше по сравнению с привычными лампами накаливания.

Популярные светодиодные модели светильников

Разнообразные формы и цветовые решения, используемые в светодиодных светильниках, позволили им стать не только осветительными приборами, но и декоративными элементами при оформлении подъездов. Среди популярных моделей можно выделить:

Светильники с датчиком звука (СА-7006Д, СА-7006, СА-7008У): они имеют антивандальную конструкцию; корпус, выполненный из ударопрочного поликарбоната, затрудняет повреждение устройства при ударе или другом механическом воздействии; конструкция крепится к стене при помощи скрытых шурупов, что делает почти невозможным ее хищение;

ЭРА LED T8: бюджетный вариант светильника со светодиодными лампами; имеет полностью непроницаемый влагозащищенный корпус, что делает возможным ее размещение в помещениях с высокой влажностью и постоянными колебаниями температуры; работает при изменениях напряжения в сети в диапазоне 190-250 В; вес 167 г; срок службы – 2-3 года;

ЭРА LED smd T8

LED-светильник GLOBAL GBH: недорогой вариант с герметичным корпусом, обеспечивающим полную защиту от пыли и влаги; оснащен драйвером, стабилизирующим напряжение в пределах 165-265 В, и рассеивателем света с углом 120°; корпус модели устойчив к деформации и изменению окраски по действием солнечного света;

GLOBAL

Антивандальный IP-65

Рекомендации по установке своими руками

Грамотно произвести монтаж и настройку светодиодного светильника сможет только человек со специальными знаниями, электрик или электромонтер. Алгоритм установки LED-светильника:

• выбрать место установки (стена, потолок, угол) в соответствии с дизайном светильника и типом встроенного датчика;
• отключить электросеть;
• подключить прибор к электросети; для этого не обязательно создавать новую, энергосберегающая светодиодная лампочка будет отлично работать в уже имеющейся;
• настроить датчик или установить таймер на определенный промежуток времени.

Система с датчиками движения

Установленная в подъезде система освещения с датчиком движения способна зафиксировать перемещение на расстоянии 15 метров.

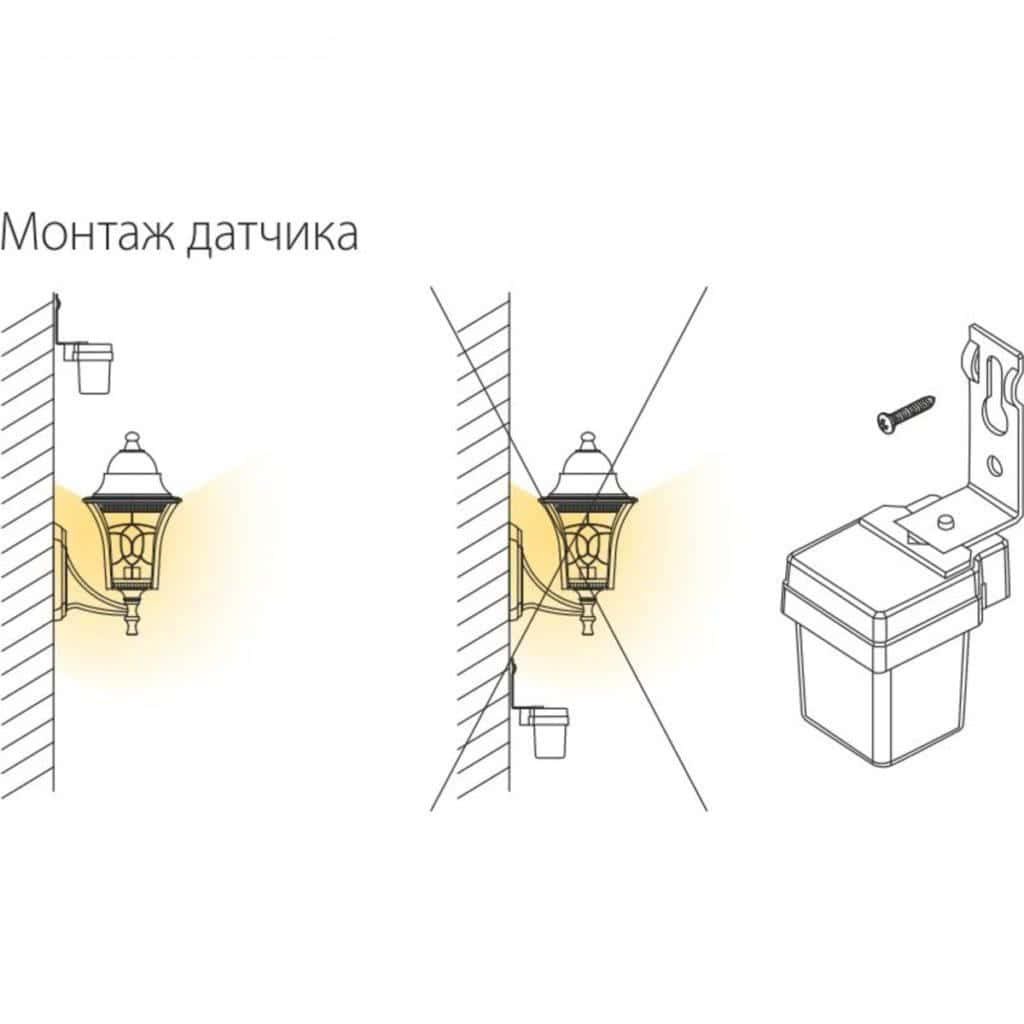

Система с датчиками освещенности

Системы с датчиками такого типа целесообразно устанавливать в хорошо освещаемых подъездах. Обычно входные двери открываются на восток, и солнце освещает подъезд в течение всего светового дня. Осветительный прибор с датчиком устанавливают в самом темном углу. И срабатывает после наступления сумерек.

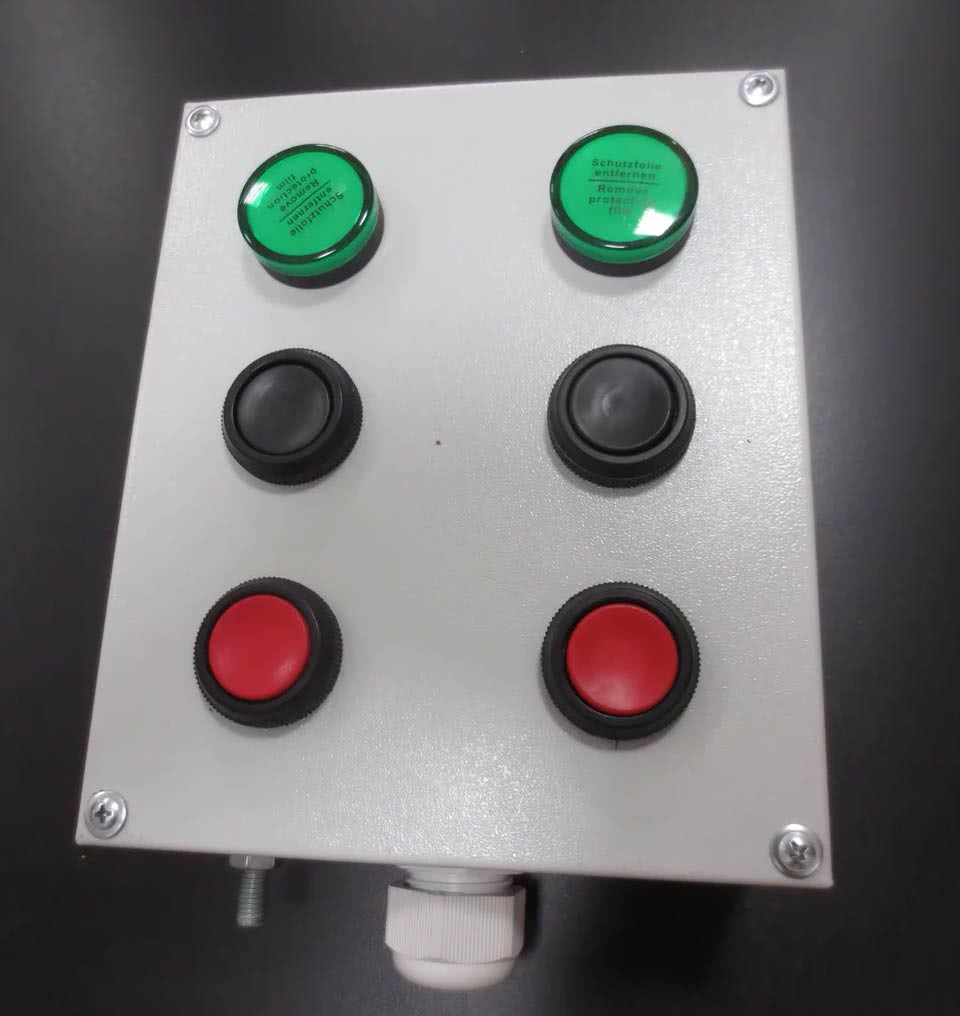

Система управления освещением с использованием кнопочных постов

В малосемейных и малоэтажных домах может быть установлен пульт с кнопочным управлением освещения в подъезде. Существуют два варианта оборудования кнопочных постов:

один из постов устанавливается у входа в подъезд, им пользуются входящие жильцы; нажав на кнопку, они включают освещение; второй пост с кнопкой отключения света оборудуется на каждой лестничной клетке, им пользуются жильцы, когда оказываются у дверей своей квартиры;

на первом посту, оборудованном у входа, включается только освещение на лестничных пролетах; для включения осветительных приборов в коридорах на каждой площадке имеются отдельные кнопки.

Очевидно, что такие системы управления целесообразно устанавливать в подъездах с большим количеством молодых и ответственных жильцов. Забывчивость, и маломобильность, свойственна пожилым людям, они сведут на нет возможный экономический эффект системы.

Комбинированные системы освещения

Одновременно используют общее освещение подъезда и точечные источники искусственного света в рабочих зонах, например, на посту охраны, у консьержки, в технических помещениях. Осветительные приборы в рабочих зонах включаются по мере необходимости, после появления обслуживающего персонала.

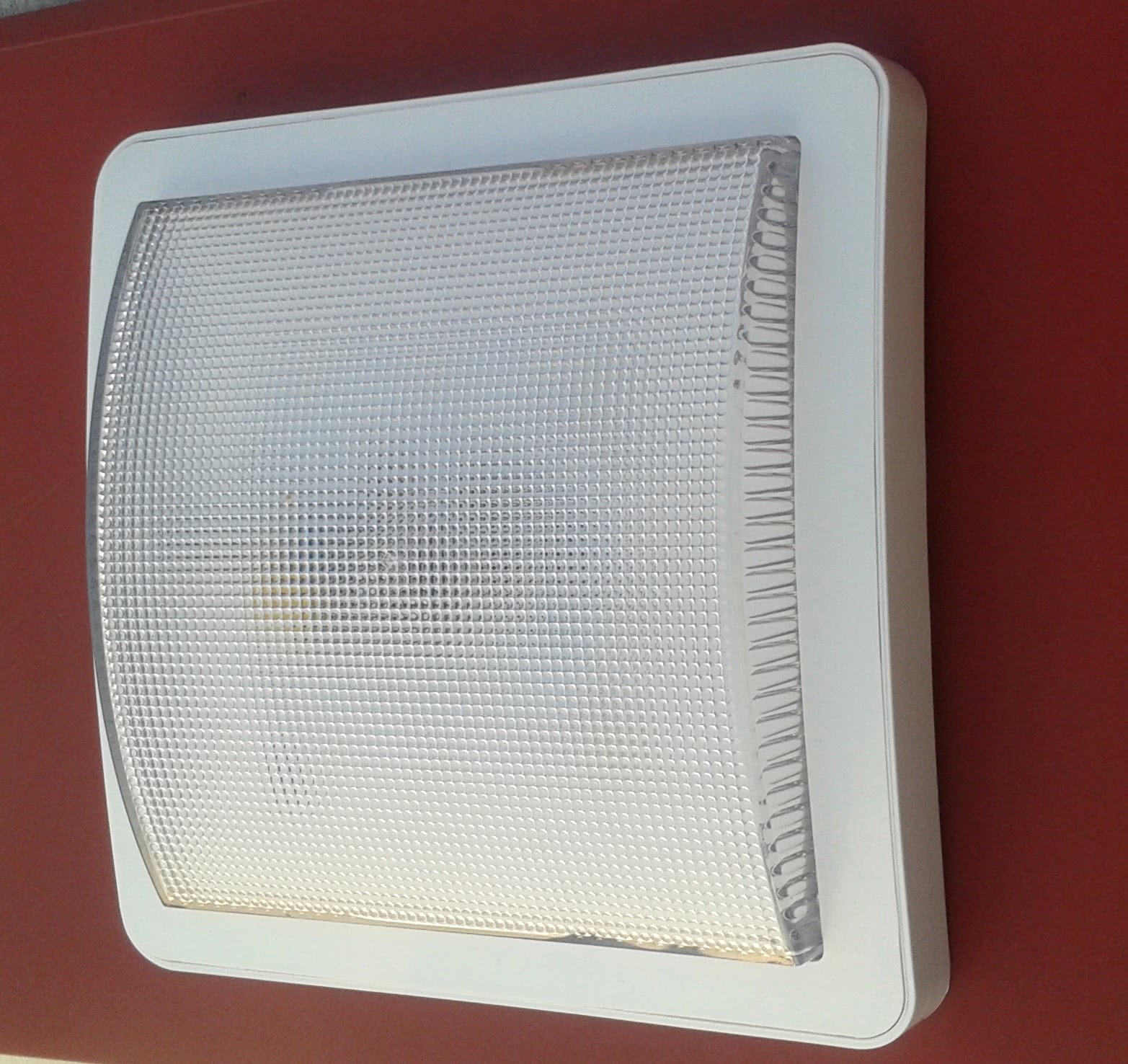

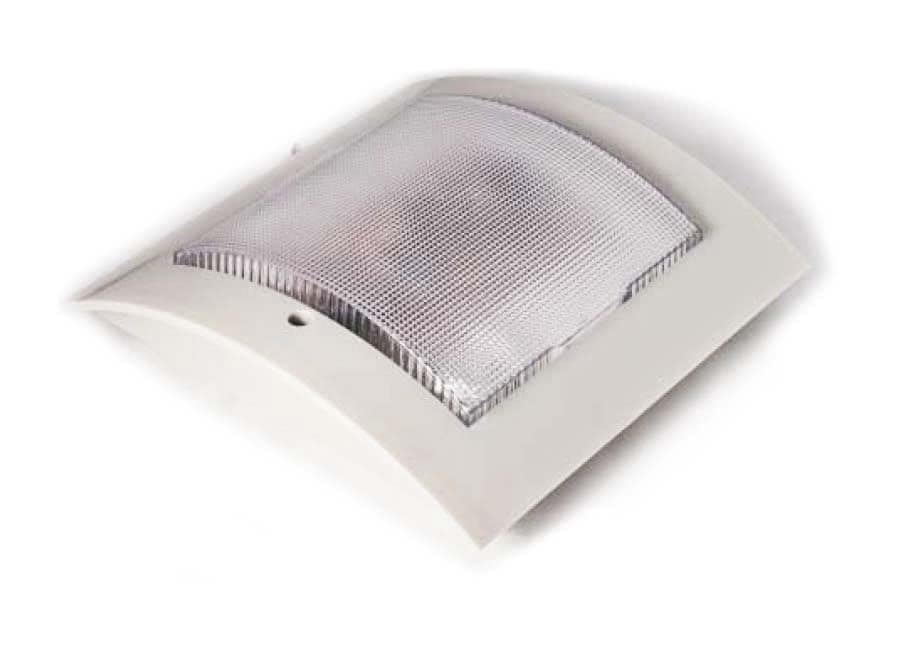

Особенности антивандальных светильников для ЖКХ

По причине того, что в местах общего доступа, к которым относятся подъезды многоквартирного дома, не исключены случаи преднамеренного разрушения светотехнических приборов, для искусственного освещения в таких местах используются антивандальные светильники.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

К сведению! Антивандальный светильник – это светотехнический прибор, изготавливаемый из специальных материалов, обеспечивающих стойкость к внешним механическим воздействиям, а также позволяющих легко удалять различные виды загрязнений с его поверхности.

Особенностями антивандальных светильников, используемых в ЖКХ, являются такие показатели, как:

1. Ударопрочный корпус, выполненный с минимальным количеством выступающих элементов из металла или прочного пластика.
2. Наличие скрытых элементов крепления.
3. Герметичность – способность корпуса противостоять проникновению в него пыли и воды.

В данной категории изделий представлен довольно широкий выбор моделей, вот некоторые из них:

«Эконом-ЖКХ».

Светильник оснащен акустическими датчиками и функцией дежурного освещения. Антивандальные свойства обеспечиваются путем использования специального рассеивателя и декоративной рамки. При включении в работу светильник проверяет уровень освещенности и наличие звуков в зоне действия датчика и в случае, если темно и отсутствуют звуки, работает в дежурном режиме. Если темно и появляются звуки — мгновенно включается. При наличии естественного освещения светильник не включается.

Его технические характеристики:

Средняя стоимость «Эконом-ЖКХ» по состоянию на I квартал 2019 года составляет 600 рублей.

«Интеллект-ЖКХ».

Модель оснащена комбинированными (оптико-акустическими) датчиками движения и имеет функцию дежурного освещения.

Его технические характеристики:

Средняя стоимость «Интеллект-ЖКХ» по состоянию на I квартал 2019 года составляет 1300 рублей.

«ССПН-54-1-10».

Модель потолочно-настенного способа размещения, ее технические характеристики:

Средняя стоимость светильника по состоянию на I квартал 2019 года составляет 500 рублей.

Установка, подключение и настройка

Как правило, всякий светильник для подъезда оснащен понятными инструкциями, следуя которым можно быстро разобраться в особенностях монтажа

Изучать документацию производителя крайне важно, иначе прибор может работать с перебоями. Стоит отметить, что автономные устройства монтировать гораздо проще

Общая схема монтажа лампочек с датчиком движения состоит из следующих шагов:

1. Определитесь с местом установки устройства.
2. Подсоедините классический сенсорный датчик к клавишному выключателю, чтобы защитить устройство от перегорания.
3. Подведите провода светильника к датчику.
4. Подключите светильник, не забывая о фазе и ноле, чтобы избежать поражения электрическим током. Кабель фазы всегда надо направлять к выключателю и никогда – к фазе сети. Затем ноль вводится в сеть и устанавливается заземление.
5. Изолируйте контакты и произведите настройку сенсора.
6. Наладьте выключатель.
7. Отрегулируйте и настройте модель по её конкретным показателям в соответствии с вашими желаниями.

Возможен вариант монтажа и без выключателя. Схемы подключения для обоих вариантов приведены на рисунке.

Разобранная методика подходит для проводных светильников с датчиками движения, работающими от электросети. Беспроводные модели запускают в работу следующим образом:

1. Точно установите будущее местоположение датчика.
2. Определитесь с крепежными элементами, приобретя шурупы или двусторонний скотч.
3. При необходимости просверлите в стене отверстие или сразу закрепите сенсорную панель со светильником.
4. Соедините провода сенсора с основными проводами прибора.

Также, если вы планируете приобрести галогеновую лампочку, может возникнуть необходимость установить магнитный пускатель.

Светильник в подъезд с датчиком движения – это отличное решение для людей, которые не хотят переплачивать за холостую работу лампочки. Если грамотно подойти к выбору подобного устройства и соблюдать условия его эксплуатации, оно прослужит несколько лет подряд, не требуя каких-либо дополнительных финансовых вливаний.

Как выбрать

• Упаковка должна быть без повреждений, сухой и чистой.
• Правильность написания названия продукции производителя.
• Обязательное наличие штрихкода и/или QR-кода.
• Наличие всех технических характеристик и параметров на упаковке.
• Наличие инструкции и паспорта.
• Важным аспектом является наличие гарантии качества продукта.

В связи с этим во время приобретения рекомендуется попросить продавца показать соответствующий сертификат качества, чтобы не сомневаться в подлинности и качестве устройства. В случае, если такой сертификат отсутствует, тогда не стоит рисковать и покупать продукцию сомнительного качества.

Так, для освещения лестницы желательно установить датчик с небольшим действием, например, инфракрасных лучей. Недорогие модели не славятся качеством, поэтому и могут не оправдать ожиданий. Для их изготовления всегда используют некачественные детали. У продукции с высокой ценой и соответствующими документами гарантия значительно дольше.

Класс защиты IP имеет принципиальное значение для приборов, которые используются снаружи в условиях города. Их степень защиты от попадания влаги и пыли должна составлять не менее IP 65-68. Рабочая температура должна находиться в диапазоне от -50 до +50 градусов. Корпус должен иметь антивандальные составляющие. Само устройство должно обладать сроком службы не менее 20 000 часов.

Стоит также обращать внимание на показатель мощности. Для временного освещения около калитки или у входа в дом рекомендуется устанавливать устройство с мощностью 10-12 Вт или меньше

Слишком яркий свет будет негативно сказываться на зрении. Однако при необходимости освещения большой территории следует учесть площадь помещения, для грамотного расчёта мощности прибора с датчиком движения. Если датчики реагируют на присутствие и передвижение домашних животных, тогда следует выбирать модели, которые не реагируют на определённые виды домашних питомцев (по их весу).

Какой выбрать

Когда нужно выбрать светильник ЖКХ с датчиком движения, необходимо учитывать следующие критерии, определяющие тот или иной выбор:

• электрическая мощность – зависит от типа используемых источников света, определяет создаваемый уровень освещенности в заданной точке пространства и величину потребления электрической энергии во время работы;
• функциональность – зависит от типа датчиков, используемых в конкретной модели;
• наличие антивандальных показателей;
• способ закрепления на рабочей поверхности (накладной, встраиваемый и т. д.), а также место размещения (потолок, стена);
• удобство эксплуатации и обслуживания;
• надежность – обеспечивается наличием гарантийного срока использования;
• стоимость – зависит от материалов, используемых при изготовлении, а также всех выше рассмотренных показателей.

Место размещения осветительного прибора зависит от конфигурации лестничной площадки и лестничного марша, а также их размеров

Модели светотехнических приборов, оснащаемые лампами накаливания, в настоящее время как подъездные светильники используются крайне редко. Обладая значительной электрической мощностью, они не отличаются длительными сроками эксплуатации.

При проектировании новых многоквартирных домов еще на стадии разработки проектной документации закладываются светодиодные антивандальные светильники. Это позволяет изначально предусмотреть экономию расхода электроэнергии на общедомовые нужды, а также обеспечить безопасную эксплуатацию светильников в подъезде.

В реконструируемых домах выбор модели лампы с датчиком движения осуществляет управляющая компания или иная организация, отвечающая за эксплуатацию многоквартирного дома в соответствии с пожеланиями пользователей и своими финансовыми возможностями.

При наличии требуемой степени защиты светильники с датчиком движения могут быть размещены не только внутри помещений, но и на улице, при входе в подъезд

Достоинства

• Значительная экономия электроэнергии.
• Длительный срок работы.
• Экологичность. Нет вредных элементов.
• Диапазон напряжения сети от 180 В до 240 В.
• Высокий показатель мощности потока света при низком потреблении электроэнергии.
• Не издаёт ненужный шум во время эксплуатации.
• Простой монтаж устройства.
• Простота подключения.
• Возможность установки различных типов ламп.
• Возможность настройки и изменения режима работы устройства в зависимости от степени освещения.
• Разнообразие моделей на рынке.
• Автоматическое освещение тёмных зон в подъезде.
• Во время включения отсутствует скачок нагрузки в электросети.

Правила установки

Сразу же стоит отметить, что все модели имеют свои рекомендации по установке. Здесь мы рассмотрим основной принцип монтажа, который подойдет для всех видов светильников, но с определенными оговорками.

Общая инструкция по подключению и установке выглядит так:

• выбираем место размещения датчика;
• параллельно к сенсорному выключателю следует подключить клавишный стандартный датчик. Это убережет прибор от сгорания;
• соединяем проводами светильник с датчиком;
• подключаем к линии электропередач. При этом кабель фазы должен идти к выключателю. Его нельзя подключать напрямую к фазе сети;
• далее ноль вводим в сеть и монтируем заземление (при необходимости);
• изолируем все контакты и настраиваем сенсор.

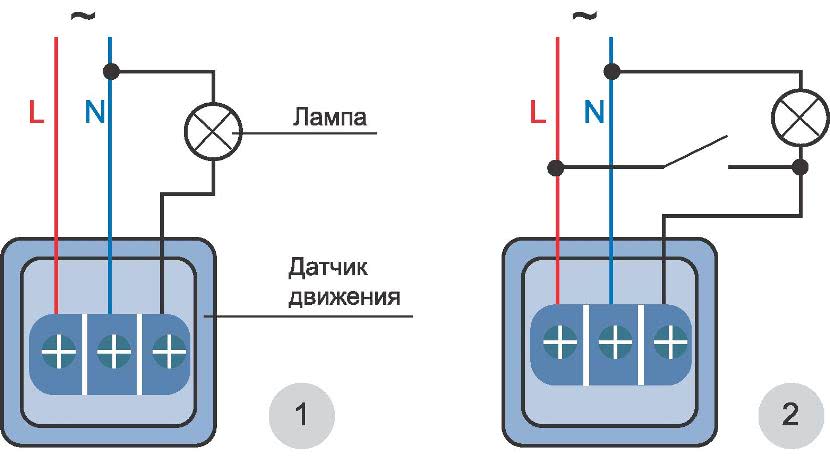

Схема подключения (примерная)

Настройки следует проводить согласно требованиям производителя.
Описанный выше способ применяется для моделей проводного подключения к источнику питания (электросети). С беспроводными и автономными моделями дела обстоят намного проще.
Процедура подключения автономного или беспроводного светильника с датчиком, реагирующим на движения, выглядит следующим образом:

• выбираем место размещения датчика. Основные показатели подскажет инструкция производителя. Неукоснительно следуйте ей, если хотите, чтобы устройство работало как надо;
• в качестве крепежных элементов здесь можно использовать шурупы или двухсторонний скотч. Для подъездов лучше всего выбирать шурупы;
• сверлим отверстия и закрепляем на стене или потолке сенсор со светильником.

Автономный светильник

Из проводов здесь потребуется соединить только сенсор с прибором.Использование светильников со встроенными сенсорами движения в подъездах позволяет добиться значительной экономии электроэнергии без ущерба уровню освещенности. А правильная установка прибора позволит вам получить желаемый результат.

Достоинства таких устройств

На сегодняшний день существуют различные светильники, включающие освещение в автоматическом режиме. Самыми популярными из них являются приборы с датчиком движения. Особенно они актуальны при необходимости освещения подъезда. Такие устройства обладают множеством преимущества по сравнению с другими светильниками:

• отменная способность экономить потребление электроэнергии. Это связано с тем, что светильник зажигается только при наличии движения. Поэтому в большинстве своем прибор находится в «спящем» режиме;
• простой монтаж прибора;
• возможность установки различных типов современных лампочек, которые тоже достаточно экономичны в потреблении электроэнергии;
• доступность в ценовом плане;
• возможность настройки и изменения режима работы прибора в зависимости от уровня освещения;
• разнообразие моделей;
• автоматическое освещение темных участков подъезда.

Работающий прибор

Стоит отметить, что некоторые типы светильников обладают дополнительными свойствами. Например, потолочные модели дают свет на определенный промежуток времени. Благодаря всем этим преимуществам, такие светильники сегодня хотели бы иметь на вооружении практически все ЖКХ нашей страны. Включая свет в подъезде только при необходимости, подобного рода приборы позволяют очень много сэкономить на освещении. Оцените — экономия здесь будет составлять до 98%

Обратите внимание! При использовании в подъезде светильников другого типа на электричестве можно сэкономить только 50-60%
