Как подключить светодиод к 12в постоянного тока

Оглавление

Особенности подключения светодиодов

В большинстве случаев для подключаемых светодиодов требуется ограничение тока с помощью резисторов. Но, иногда вполне возможно обойтись и без них. Например, фонарики, брелоки и другие сувениры со светодиодными лампочками питаются от батареек, подключенных напрямую. В этих случаях ограничение тока происходит за счет внутреннего сопротивления батареи. Ее мощность настолько мала, что ее попросту не хватит, чтобы сжечь осветительные элементы.

Однако при некорректном подключении эти источники света очень быстро перегорают. Наблюдается стремительное падение яркости свечения, когда на них начинает действовать нормальный ток. Светодиод продолжает светиться, но в полном объеме выполнять свои функции он уже не может. Такие ситуации возникают, когда отсутствует ограничивающий резистор. При подаче питания светильник выходит из строя буквально за несколько минут.

Одним из вариантов некорректного подключения в сеть на 12 воль т является увеличение количества светодиодов в схемах более мощных и сложных устройств. В этом случае они соединяются последовательно, в расчете на сопротивление батарейки. Однако при перегорании одной или нескольких лампочек, все устройство выходит из строя.

Существует несколько способов, как подключить светодиоды на 12 воль т схема которых позволяет избежать поломок. Можно подключить один резистор, хотя это и не гарантирует стабильную работу устройства. Это связано с существенными различиями полупроводниковых приборов, несмотря на то, что они могут быть из одной партии. Они обладают собственными техническими характеристиками, отличаются по току и напряжению. При превышении током номинального значения один из светодиодов может перегореть, после этого остальные лампочки также очень быстро выйдут из строя.

В другом случае предлагается соединить каждый светодиод с отдельным резистором. Получается своеобразный стабилитрон, обеспечивающий корректную работу, поскольку токи приобретают независимость. Однако данная схема получается слишком громоздкой и чрезмерно загруженной дополнительными элементами. В большинстве случаев ничего не остается, как подключить светодиоды к 12 воль там последовательно. При таком подключении схема становится максимально компактной и очень эффективной. Для ее стабильной работы следует заранее позаботиться об увеличении питающего напряжения.

Как сделать 12В стабилизатор

Простые, но при этом достаточно эффективные, надежные и долговечные стабилизирующие устройства можно сделать самостоятельно, используя при этом простые стабилитроны и специальные небольшие микросхемы типа LM317, LD1084, L7812, КРЕН (КР142ЕН8Б).

Стабилизатор на LM317

Процесс сборки такого стабилизирующего напряжение устройства состоит из следующих этапов:

  1. К среднему выходному контакту микросхемы припаивается 130-ти омное сопротивление.
  2. К входному правому контакту припаивается проводник, подающий нестабилизированное напряжение от источника питания.
  3. Левый регулировочный контакт припаивается ко второй ножке резистора, установленного на выходе микросхемы.

Процесс пайки такого стабилизатора занимает не более 10 минут и с учетом недорогой микросхемы не требует больших капиталовложений. При помощи подобного устройства запитывают светодиодные фонари, ленты.

Микросхема LD1084

Схема подключения Сборка устройства для стабилизации напряжения автомобильной бортовой сети с использованием микросхемы LD1084 производится следующим образом:

  1. К входному контакту микросхемы припаивается проводник с плюсовым напряжением от диодного моста.
  2. К регулировочному контакту припаивается эмиттер биполярного транзистора, базу которого через два резистора номиналом 1 кОм питает ток ближнего и дальнего света фар.
  3. К контакту выхода припаивается два резистора (один – обычный на 120 Ом, а второй – подстроечный, на 4,7кОм) и электролитический конденсатор на 10 мкФ

Для сглаживания пульсации тока после диодного моста устанавливается еще один электролитический конденсатор емкостью 10 мкф.

Стабилизатор на диодах и плате L7812

Схема стабилизатора 12 В для светодиодов на плате L7812 Простой интегральный выравниватель на диоде Шоттки и двух конденсаторах собирают следующим образом:

  1. К входному контакту микросхемы припаивается: диод типа 1N4007, анод которого при помощи провода соединяется с плюсом источника питания, плюсовая обкладка мощного 16-ти вольтного электролитического конденсатора емкостью 330 мкФ.
  2. К правому выходному контакту припаивается нагрузка и ножка плюсовой обкладки 16-ти вольтного электролитического конденсатора на 100 мкФ.
  3. К среднему регулировочному контакту припаивается минус, идущий от батареи, и провод от минусовых обкладок конденсаторов.

От такого простого устройства можно запитывать мощные ленты из светодиодов и магнитолу.

Самый простой стабилизатор — плата КРЕН

Стабилизатор на микросхеме КРЕН Схема стабилизатор напряжения на 12 вольт на основе платы крен (КР142ЕН8Б) включает в себя следующие компоненты:

  • Припаянный к входному контакту выпрямляющий диод типа 1N4007.
  • Микросхему КР142ЕН8Б либо KIA7812A.
  • Два провода, припаянные к выходному и регулировочному контакту микросхемы и соединенные с нагрузкой и минусом источника питания.
  • https://tokar.guru/stanki-i-oborudovanie/vidy-preobrazovateley-napryazheniya-s-220-na-12-volt.html
  • https://otransformatore.ru/vopros-otvet/kak-iz-220v-poluchit-12v-bez-transformatora/
  • https://strojdvor.ru/elektrosnabzhenie/kak-sdelat-stabilizator-napryazheniya-na-12-volt-svoimi-rukami/

Проблемы при подключении

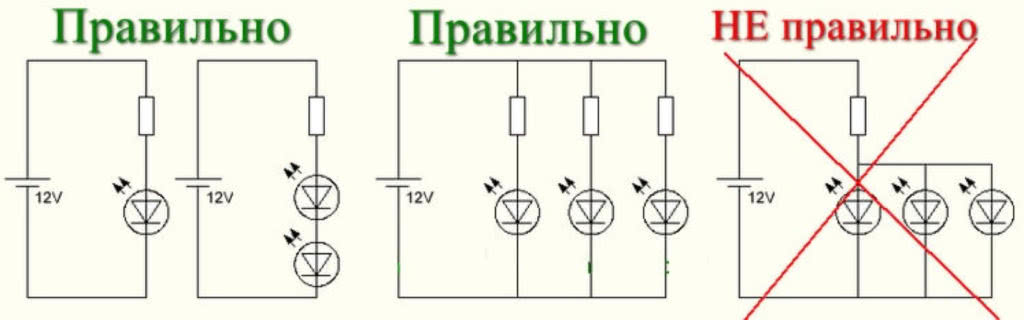

Принципиальная схема подключения светодиодов.

Принципиальная схема подключения светодиодов:

  1. Не использовать токоограничивающий резистор. Поскольку через светодиод будет проходить слишком большой ток, он вскоре выйдет из строя.
  2. Последовательное включение без резистора. Даже если вам кажется, что запитать четыре 3-вольтовых резистора к 12-вольтовой сети – это хорошая идея, вы заблуждаетесь. Из-за слабого контроля силы тока элементы быстро разрушаются.
  3. Использование одного резистора при параллельном подключении диодов. Из-за отличий в характеристиках диоды будут светить с разной интенсивностью. Увеличивается скорость разрушения.

Последовательное подключение

Последовательное подключение светодиодов

Если мастер выполняет подключение светодиода 12 Вольт по последовательной схеме, лампы собирают в цепочку. При этом катод каждого предыдущего элемента припаивают к аноду каждого следующего.

При такой схеме сборки через все лампочки проходит ток величиной 20 мА. Уровень напряжения здесь же складывается из сумм падения Вольт на каждой из них. Таким образом, в одну цепь запрещено подключать произвольное количество лампочек.

Если нужно последовательно подключить большое количество светодиодных ламп, нужно брать источник питания с большими показателями по напряжению и мощности.

К недостаткам последовательного подключения относят:

  • Выход из строя всей световой цепочки при поломке одного элемента.
  • Необходимость закупки более мощного ИП при монтаже большого количества ламп.

Преимущества и недостатки

Как и любые другие осветительные приборы, лампочки на 12 вольт имеют свои достоинства и недостатки. К достоинствам можно отнести:

  1. Электробезопасность. Лампочки питаются напряжением 12 вольт, которое безопасно для человека даже при прикосновении к токоведущим частям. Благодаря этому ни осветители, ни проводка к ним не требует специальных мер защиты: электробезопасных светильников, кабель-каналов, двойной изоляции, гофрированных рукавов, дифавтоматов и пр.
  2. Пожаробезопасность. Благодаря низкому напряжению питания ни светильник, ни проводка к нему не создадут опасных токов утечки, способных вызвать замыкание и пожар даже при случайном заливании их водой. Такие источники света идеально подходят для сырых помещений и помещений повышенной взрывоопасности.
  3. Стандартный цоколь. Лампы на 12 вольт выпускаются со стандартными цоколями E27, E14, G4, G13, GU10 и пр. Это позволяет использовать светодиодные лампы вместо приборов других типов, к примеру, галогенных источников света без замены светильника. Особенно это актуально для автомобилистов, поскольку заменить тип патрона в фарах или подфарниках бывает не только сложно, но и порой невозможно.

Есть у светодиодных лампочек на 12 вольт и недостатки. Основные из них:

  1. Необходимость в дополнительном оборудовании. Если вы не располагаете надежной стабилизированной сетью на 12 В, то при использовании таких ламп придется установить 12-вольтовый блок питания – драйвер.
  2. Большое потребление тока. Вспомни формулу расчета мощности: мощность = напряжение * ток. Если 12-ваттная лампа на 220 В будет потреблять ток 12 Вт/220 В = 0.055А (55 мА), то светодиодный светильник на 12 В той же мощности «немного» больше: 12 Вт/12 В = 1 А! Это требует мощной проводки, которая должна быть минимальной длины. При большой длине проводов на них упадет напряжение, и лампы будут светить вполнакала.

Вот ты и узнал, что собой представляют светодиодные лампы на 12 вольт, а также узнал все их достоинства и недостатки. Лучше они или хуже других источников света? Я думаю, в этом вопросе теперь ты разберешься сам.

Предыдущая
СветодиодныеКак ремонтировать светодиодные лампы на 220 В
Следующая
СветодиодныеКак выбрать светодиодную лампу для дома

Спасибо, помогло!1Не помогло

Принцип действия индикаторной отвертки

Универсальный и доступный всем слоям населения индикатор напряжения должен быть в арсенале каждого хозяина. Устранение неисправностей электрической проводки с использованием надежных, компактных устройств, идентифицирующих напряжение в сети, позволяет исключить опасность для здоровья и жизни мастера. Устройство индикаторной отвертки отличается простотой и небольшим количеством деталей.


К основным конструктивным элементам устройства, который может показать фазу и ноль, относятся:

  • корпус, состоящий из изолированной рукоятки, стержня, в торце которого размещено жало отвертки;
  • резистор с высоким сопротивлением;
  • индикаторная лампочка;
  • пружина;
  • контактная пластина.

Принцип работы индикаторной отвертки контактного типа основан на прохождении электрического тока через жало после его прикосновения к фазному проводу, резистор и лампочку, вызывая ее свечение, а также последующем его уходе при помощи сенсорного контакта по направлению к земле через тело мастера. Большое сопротивление резистора приводит к получению низкого напряжения. Его величина неощутима и безопасна для здоровья, жизни людей.

Сколько диодов можно подключить к сети с напряжением 12 В

Возникает вопрос, сколько светодиодов можно включить в такую схему, чтобы мощность не тратилась на тепло. На самом деле много. Из какого-то количества диодов создаются последовательные цепочки, которые подключаются к одному гасящему вольтаж элементу.

Для расчета сопротивления используется формула: R=(Uпит. – nUд)/Iд, где n- количество ламп.

Для подключения к аккумулятору в авто целесообразно использовать цепочки из 3-х элементов (или количества, кратного трем: 6, 9, 12). На трех диодах вольтаж упадет на 10,5 В (в среднем), резистору достанется 1,5 В.

Чтобы подключить 4 элемента, их нужно сгруппировать по парам, каждую из них запитать через резистор и соединить параллельно.

Что необходимо учесть автолюбителю перед заменой?

Чтобы своими руками правильно, используя схему подключения, подсоединить светодиодные лампочки, в первую очередь нужно разобраться с основной информацией. Для начала нужно понимать, что 12-вольтовый моргающий автомобильный диод — это не лампа.

Подключение светодиодов к бортовой сети на 12 вольт должно производиться с учетом некоторых моментов:

  1. В первую очередь, чтобы обезопасить подключение, нужно учесть напряжение, которое присутствует в автомобильной электросети. Как правило, этот параметр составляет около 12-13 вольт при отключенном двигателе и около 13-14.5 вольт при заведенном.
  2. В среднем один яркий и мощный диод нуждается в 3.5 вольтах питания, однако данный показатель также может варьироваться в зависимости от цвета. Например, желтый либо красный мигающий светодиод для авто будет потреблять около 2.3 вольт, а белые либо синие элементы — по 3.5 вольт в среднем.
  3. В отличие от стандартных лампочек накаливания, светодиодные сборки позволяют более качественно осветить поверхность вокруг, что особенно хорошо для их установки в приборные панели.
  4. Перед покупкой следует проверить тип линзы, установленной в лампочке. Бывают узконаправленные устройства, оснащенные небольшими по размерам линзами.
  5. Вне зависимости от типа, диодные элементы на двенадцать вольт имеют как положительный вывод, так и отрицательный. Положительный контакт в данном случае, это анод, а отрицательный — катод.

Светодиоды с разными цоколями

Чтобы правильно подобрать диодные элементы на 12в, нужно ориентироваться в их разновидностях, а делятся они между собой по мощности:

  1. Маломощные устройства не имеют системы охлаждения, поэтому их ресурс эксплуатации обычно низкий. В автомобилях таких устройства есть смысл использовать только в качестве индикаторов, к примеру, включения дневных ходовых огней или при установке контроллера разряда АКБ.
  2. Мощные диоды 12в имеют более высокий ресурс эксплуатации, при правильном использовании они могут проработать до 10 лет. Нужно учитывать, что такие диодные элементы не подвергаются большим нагрузкам.
  3. Модули. Такие устройства представляют собой стальную пластину, на которую вмонтирован целый ряд диодных элементов. Цена модуля зависит от его надежности и качества производства — чем лучше качество, тем выше цена. Модули не нужно путать с китайскими лентами, поскольку их эксплуатация возможна, разве что, для подсветки контрольного щитка или бардачка.

Схема подключения диода в авто

Как сделать правильный расчет сопротивления для светодиода?

Можно выделить три основные методики: при помощи онлайн калькулятора, расчет при помощи программы, установленной на компьютер и вычисление сопротивления резистора самостоятельно при помощи формул.

Расчет онлайн

Использовать калькулятор, который можно найти в интернете на многих сайтах применяемого при расчете необходимого параметра сопротивления. В этом случае вводятся паспортные данные светодиода, количество последовательно соединенных приборов и напряжение источника питания.

По справочнику узнать следующие параметры:

  • номинальное напряжение полупроводника;
  • рабочий ток светодиода.

Ввести все необходимые данные в готовую форму.

Получить готовый номинал ограничительного сопротивления и его мощность.

Расчет с помощью калькулятора

Есть программы вычисления данных сопротивления для ограничения прямого тока светодиода, которые можно приобрести в электронных магазинах, на оптических дисках или скачать с бесплатных сайтов. Установить калькулятор на компьютер. Определить напряжение питания цепи и количество последовательно соединенных светодиодов.

  • Запустить программу.
  • Ввести исходные данные.
  • Получить сопротивление для резистора и его мощность рассеивания.

Расчет вручную

Для расчета вручную нужно вспомнить закон Ома: I = U / R . Узнать исходные данные:

  • напряжение источника питания;
  • его прямой ток;
  • прямое напряжение прибора;
  • определиться с количеством элементов в цепи и со схемой их включения.

Наиболее распространены две схемы питания светодиодов:

Расчета схемы последовательного соединения светодиода и резистора.

Сумма напряжений на светоизлучающем приборе VD 1 и на сопротивлении R 1 должно равняться напряжению источника питания — U пр. Ток, проходящий через светодиод и через резистор – равны между собой — I пр.

Исходные данные: U пр=3В, I пр=20мА, U ип-12В.

Рассчитать напряжение на R 1: U R 1 = U ип- U пр. U R 1 =12-3=9В.

Имея эти данные можно высчитать сопротивление ограничительного сопротивления в цепи: R 1= U R 1/ I пр. R 1=9/0,02=450Ом.

Сопротивление в цепи ставят для ограничения проходящего тока, при этом выделяется тепло

Важной характеристикой резистора является параметр «рассеиваемая мощность». Если ее недостаточно, то происходит перегрев элемента, подгорание и изменение параметров вплоть до разрушения, что приведет к неисправности цепи. Поэтому необходимо рассчитать и мощность рассеивания: P = I * U

P R 1 =0,02*9=0,18Вт

Поэтому необходимо рассчитать и мощность рассеивания: P = I * U . P R 1 =0,02*9=0,18Вт.

В результате расчетов получится, что для устойчивой работы прибора с параметрами U пр=3 В, I пр=20 мА в цепи с источником постоянного тока напряжением 12 вольт необходим резистор сопротивлением 450 Ом мощностью 0,18Вт.

Расчета для схемы последовательного соединения резистора и трех светодиодов.

Подобный расчет можно провести и для цепи с последовательно соединенными одним сопротивлением и тремя светоизлучающими элементами. Их количество может быть произвольным, но при условии, что сумма напряжений на них не менее напряжения источника питания.

Все приведенные выше расчеты справедливы и для этой схемы. Разница лишь в том, что для питания трех последовательно соединенных элементов будет необходимо не 3 вольта, а в три раза больше. Для питания трех светодиодов требуется 9 вольт, а на резисторе будет падение напряжения: U R 1= U ип — ( U VD 1+ U VD 2+ U VD 3 ). Получается 3 вольта. Ток в цепи не изменится, потому, что через три последовательно соединенных светодиода будет проходить тот же ток — I пр=20мА.

Изменятся соответственно и параметры резистора. R 1= U R 1/ I пр. R 1=3/0,02=150Ом.

Мощность тоже поменяется: P R 1 =0,02*3=0,06Вт.

Существуют другие комбинированные схемы включения светодиодов с ограничительными резисторами. Расчет для них не отличается от предыдущих. Нужно лишь разбить их на участки с известными схемами.

Для тех, кто не очень хорошо знаком с резисторами: промышленность выпускает резисторы с определенными номиналами. Если требуется элемент с такими данными – 50Ом, 0,18Вт, а их в наличии нет, тогда можно использовать 51Ом, который есть в линейке номиналов и 0,25Вт, что выше требуемого значения и подойдет не хуже расчетного значения.

Также можно подобрать нужное значение, соединяя элементы последовательно или параллельно. При последовательном соединении значения сопротивления суммируются. При параллельном – рассчитывается по специальной формуле.

Альтернативой пассивным элементам в схеме ограничения тока можно отметить стабилизаторы тока, которые намного сложнее, но работа их более надежна и экономична.

Светодиодная лента в квартиру для основного освещения

Если с помощью ленты нужно обеспечить качественное освещение комнаты, то подбирать ее надо особенно тщательно. В этом случае главным аспектом будет яркость света. Этот показатель зависит от типа используемых светодиодов, всего есть 3 варианта:

  1. SMD3528. Цифры обозначают размер светового элемента, то есть в этом случае он 3,5х2,8 мм. Яркость одного светодиода составляет 5 люмен, что не очень много.
  2. SMD5050. Более крупный вариант, в котором диод размером 5х5 мм обеспечивает световой поток в 15 люмен.
  3. SMD5630. Самые мощные световые элементы из тех, что есть в продаже. При размере диода 5,6х3 мм дают световой поток в 18 люмен.

разнообразие типов светодиодных лент.

Но яркость одного диода – не главный показатель, важнее всего их количество на погонный метр ленты. Именно от этого и зависит общая мощность. Тут также у каждого варианта есть свои особенности, их необходимо учесть:

  1. Для SMD3528 наименьшее количество на метр равно 30 шт., а наибольшее – 240. То есть, суммарная мощность может составить от 150 до 1200 Люмен.
  2. У SMD5050 на метре может располагаться до 120 элементов. Максимальная мощность светового потока равна 1800 Лм.
  3. А у SMD 5630 предел – 72 светодиода на метр, что дает свет в 1296 Люмен.

Плотность расположения светодиодов на ленте.

Не стоит подбирать варианты как можно мощнее, вначале надо определить, для каких целей будет применяться подсветка:

  1. Если нужно обеспечить освещение полок, ниш или отдельных частей комнаты, то не стоит выбирать варианты с общей мощность на метр более 10 Ватт. Этого вполне достаточно для создания комфортной обстановки.
  2. При общем освещении комнаты или ее части нет ограничений по максимальной мощности. При этом минимальная не должна быть меньше 14,5 Ватт на погонный метр.

Светодиодные ленты можно устанавливать как на потолках, так и на стенах.

На что обратить внимание при выборе

Кроме яркости есть ряд факторов, которые также нужно учесть. Все они влияют на работу ленты:

  1. Блок питания. Его стоит подбирать в зависимости от длины используемой светодиодной ленты и общей мощности светодиодов (она всегда указана в инструкции или на упаковке, поэтому посчитать несложно). Блок обязательно должен иметь запас мощности не меньше, чем в 20%. Например, если лента потребляет 20 Вт в час, то понадобится оборудование на 24 Вт или немного мощнее.
  2. Качество изготовления. Оценить этот момент может каждый: если светодиоды припаяны криво или пайка неаккуратная и с наплывами, то лучше искать другое изделие. Также надо оценить характеристики резисторов, в хороших лентах используют варианты с маркировкой 151 или 301, в дешевых – 101. Стоит слегка согнуть ленту, чтобы оценить упругость — если она очень мягкая, то основание и токоведущие дорожки тонкие, что плохо скажется на качестве света и на сроке службы.
  3. Защищенность от влаги и пыли. Этот показатель не имеет особого значения в жилых комнатах, но если лента нужна для влажного помещения или улицы (например, неотапливаемый балкон или терраса), то понадобится защищенный вариант. В обычных комнатах подойдут ленты с маркировкой IP20, для ванных, кухонь и санузлов лучше использовать класс не ниже IP44, а для улицы – IP65.
  4. Количество цветов. Для общего освещения обычно используют монохромные ленты, выбирая теплый свет. Есть и многоцветные варианты, в которых могут чередоваться разные оттенки. Они дороже, но для создания декоративного эффекта применяются все чаще. В этом случае придется дополнительно приобрести контроллер, чтобы менять цвета.
  5. Тип соединения ленты. Если нужно скрепить между собой два куска или более, то лучше купить изделия с коннекторами. Так называют специальные соединители, с помощью которых можно стыковать части без специального инструмента. Если коннекторов нет, то придется паять контакты, что не очень просто для тех, кто не умеет делать это.

С помощью коннектора подключить светодиодную ленту можно за минуту.

Управлять светом можно выключателем или пультом. Второй вариант намного удобнее, позволяет регулировать цвета и яркость с любого места в комнате.

Сколько LED можно подключить к 12В?

Очевидно, что по простейшей схеме к источнику 12 Вольт можно подключить сколько угодно. Главное, чтобы у подключаемого источника питания хватало мощности. Однако мы видели, что при такой схеме подключения много энергии расходуется бесполезно.

Простейшим выходом из этой ситуации является снижение мощности рассеиваемой на токоограничивающем резисторе. Для снижения бесполезно рассеиваемой мощности, несколько светодиодов подключают последовательно и питают через один гасящий резистор. В этом случае падение напряжения на сопротивлении оказывается значительно меньше. Следовательно, существенно снижаются потери энергии. Расчет сопротивления для последовательного подключения светоизлучающих диодов выполняют по формуле:

Где n – количество последовательно подключенных LED.

В случае источника 12 Вольт разумно подключать последовательно три светодиода и один гасящий резистор. Падение напряжения на светодиодах не превысит 10.5 Вольта и на долю резистора останется всего 1,5 Вольт.

Такое техническое решение широко применяют, когда количество подключаемых к 12 Вольтам светодиодов кратно трем. Т. е. так можно подключить 6, 9, 12, …, 3N LED. Например, так поступают производители светодиодных лент. В них светодиоды сгруппированы по три и питаются через одно общее сопротивление.

Если нужно подключить 4 светодиода к 12 Вольтам, то целесообразно сгруппировать их по 2, и каждую пару питать через токоограничивающий резистор.

Что касается подключения светодиодов «рассчитанных на 12 В» то лучше установить их «рабочее напряжение» опытным путем. Для этого их надо подключить к лабораторному блоку питания и, постепенно поднимая напряжение, контролировать потребляемый ток. Напряжение, при котором рабочий ток будет достигнут, можно использовать для расчета токоограничивающего резистора.

Подключение светодиода через стабилизатор напряжения к 12 вольтам в машине (через микросхему)

Теперь перейдем к стабилизированной схеме питания светодиодов от 12 вольт. Здесь, как мы уже и говорили, существует схема, которая регулирует собственное внутреннее сопротивление. Таким образом, питание светодиода будет осуществляться устойчиво, независимо от скачков напряжения бортовой сети. К сожалению минусом применения микросхемы является тот факт, что минимальное стабилизированное напряжение, которое возможно добиться будет 5 вольт. Именно с таким напряжением можно встретить наиболее широко известные микросхемы – стабилизаторы КР142 ЕН 5Б или иностранный аналог L7805 или L7805CV. Здесь разница лишь в производителе и номинальном рабочем токе от 1 до 1,5 А.

Так вот, оставшееся напряжение с 5 до 3,3 вольт придется гасить все по тому же примеру что и в предыдущих случаях, то есть с помощью применения резистора. Однако снизить напряжение резистором на 1,7 вольта это уже не столь критично как на 8-9 вольт. Стабилизация напряжения в этом случае все же будет наблюдаться! Приводим схему подключения микросхемы стабилизатора. Как видите, она очень простая. Реализовать ее может каждый. Не сложнее чем припаять тот же резистор. Единственное условие это установка радиатора, который будет отводить тепло от микросхемы. Его установить нужно обязательно. На схеме написано что микросхема может питать 10 цепочек со светодиодом, на самом деле этот параметр занижен. По факту, если через светодиод проходит около 0,02 А, то она может обеспечивать питанием до 50 светодиодов. Если вам необходимо обеспечить питание большего количества, то используйте вторую такую же независимую схему. Использование двух микросхем подключенных параллельно не правильно. Так как их характеристики немного, да будут отличаться друг от друга, из-за индивидуальных особенностей. В итоге, у одной из микросхем будет шанс перегореть намного быстрее, так как режимы работы у нее будут иные — завышенные. О применение аналогичных микросхем мы уже рассказывали в статье «Зарядное устройство на 5 вольт в машине». Кстати, если вы все же решитесь выполнить питание для светодиода на ШИМ, хотя это вряд ли того стоит, то эта статья также раскроет вам все секреты реализации такого проекта.

Подключение светодиода через стабилизатор напряжения к 12 вольтам в машине (через микросхему)

Теперь перейдем к стабилизированной схеме питания светодиодов от 12 вольт. Здесь, как мы уже и говорили, существует схема, которая регулирует собственное внутреннее сопротивление. Таким образом, питание светодиода будет осуществляться устойчиво, независимо от скачков напряжения бортовой сети. К сожалению минусом применения микросхемы является тот факт, что минимальное стабилизированное напряжение, которое возможно добиться будет 5 вольт. Именно с таким напряжением можно встретить наиболее широко известные микросхемы – стабилизаторы КР142 ЕН 5Б или иностранный аналог L7805 или L7805CV. Здесь разница лишь в производителе и номинальном рабочем токе от 1 до 1,5 А.

Так вот, оставшееся напряжение с 5 до 3,3 вольт придется гасить все по тому же примеру что и в предыдущих случаях, то есть с помощью применения резистора. Однако снизить напряжение резистором на 1,7 вольта это уже не столь критично как на 8-9 вольт. Стабилизация напряжения в этом случае все же будет наблюдаться! Приводим схему подключения микросхемы стабилизатора. Как видите, она очень простая. Реализовать ее может каждый. Не сложнее чем припаять тот же резистор. Единственное условие это установка радиатора, который будет отводить тепло от микросхемы. Его установить нужно обязательно. На схеме написано что микросхема может питать 10 цепочек со светодиодом, на самом деле этот параметр занижен. По факту, если через светодиод проходит около 0,02 А, то она может обеспечивать питанием до 50 светодиодов. Если вам необходимо обеспечить питание большего количества, то используйте вторую такую же независимую схему. Использование двух микросхем подключенных параллельно не правильно. Так как их характеристики немного, да будут отличаться друг от друга, из-за индивидуальных особенностей. В итоге, у одной из микросхем будет шанс перегореть намного быстрее, так как режимы работы у нее будут иные — завышенные. О применение аналогичных микросхем мы уже рассказывали в статье «Зарядное устройство на 5 вольт в машине». Кстати, если вы все же решитесь выполнить питание для светодиода на ШИМ, хотя это вряд ли того стоит, то эта статья также раскроет вам все секреты реализации такого проекта.

Как рассчитать резистор

Светодиодная лента 220в: подключение к сети

Есть формула расчета сопротивления резистора:

R= (Uпит-Uпад)/0,75I,

Для примера рассмотрено подключение к 12 вольтному аккумулятору. Тогда будет:

  • Uпит – 12 вольта, что подразумевает аккумуляторное напряжение).
  • Uпад – 2.2 вольт, которым выступает напряжение для питания светодиода).
  • I – 0.01 ампер, показывает ток диода.

По данным цифрам можно произвести подсчёт по формуле, которая покажет, что получилась цифра 1.306. Так как у резисторов имеется определённый шаг, то подойдёт — 1.3 кОм.

Дальнейшей задачей будет вычисление требуемого минимума на мощность резистора. Нужно понимать точную цифру проходящего тока, потому что она может не соответствовать вышеуказанному. Вычисление можно произвести по такой формуле:

I = U / (Rрез.+ Rсвет)

Сопротивление, которым обладает диод:

Rсвет=Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом,

что говорит о том, что подсчитанный фактический ток будет:

I = 12 / (1300 + 220) = 0,007 А.

Для понимания фактического падения напряжения нужно посчитать:

Uпад.свет = Rсвет * I = 220 * 0,007 = 1,54 В

Далее, вычисление мощности:

P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт.

Мощность лучше брать с небольшим запасом. Сейчас будет в самый раз 0.125 Вт.

При подключении 1 светодиода к аккумулятору 12 вольт потребуется в сети резистор, который обладает сопротивлением 1.3 кОм и мощностью 0.125 Вт.
