Теплицы из поликарбоната своими руками: экономно и практично

Оглавление

Чертежи поликарбонатных теплиц, которые можно изготовить собственноручно

Арочная теплица

Идеальный вариант как для маленького дачного участка, так и для масштабного коммерческого сельскохозяйственного объекта. Разумеется, на начальном этапе, перед сооружением такой конструкции, все огородники должны начертить схему проекта.

Арочный вариант по своим конструкционным особенностям имеет свои тонкости, если сравнивать его с другими типами теплиц. Основным определяющим фактором стоит считать высоту и ширину поликарбонатных листов, которые будут использоваться.

Как мы уже знаем, стандартные размеры поликарбонатных листов составляют 6 на 2,1 метра. Поэтому, высота нашей конструкции будет несколько ограниченной.

Чтобы сделать ее в форме дуги, лист нужно положить поперек, относительно каркасу. Так можно добиться того, что радиус полукруга составит 1,9 м., а общая ширина всей конструкции – 3,8 м. Если учесть геометрические формулы, то можно понять, что высота сооружения составит 1,9 м. И она подходит далеко не всем. Нужно соорудить специальный цоколь. Например, если его высота составит 1 м., то ширина теплицы будет увеличена до 2,4 метров, а общая высота всей постройки – 2,2 метра.

Полезно знать!Подбирая ширину теплицы, всегда рассчитывайте примерное число грядок, которые вы хотите в ней организовать. Не забывайте про дорожку, которая будет между ними! Самая оптимальная ее ширина составляет 1 м.

При составлении схемы проекта, стоит считать то, что в арочной конструкции поликарбонатные листы должны располагаться ребрами по всей дуге. А радиус их изгиба не должен быть меньше, нежели предусмотрено для конкретного материала. С каждого торца все «поли-листы» необходимо тщательно оклеить перфорированной лентой.

Двускатная теплица

Все стандартные чертежи теплиц с двускатной крышей проектируются с профильными трубами толщиной 4 на 2 см. Такая конструкция позволит выдерживать повышенные нагрузки в период сильных дождей, или снегопадов.

Схема проекта должна содержать информацию о размерах боковых покрытий, угле наклона крыши, размещение форточек для вентилирования помещения. Если планируется построить сооружение небольшого размера, то лучше остановить выбор на односкатной крыше, которая позволит осадкам быстро «съезжать» вниз. Стропила в двухскатном варианте должны располагаться под углом в 30-40 градусов. Такой наклон позволит снегу и воде свободно скатываться вниз. Эта крыша считается оптимально пологой, и ее не нужно дополнительно оснащать какими-либо скосами.

В таких конструкциях используется самый прочный профиль, сечением 2 на 4 см. для основы конструкции, балок, и основных стоек. Горизонтальные же перемычки выполняются из профиля 2 на 2 см. – их нужно располагать на расстоянии 1 м. друг от друга. Так как теплица будет иметь поликарбонатное покрытие, линии стыка должны приходиться непосредственно на основной профиль. Стропила также располагаются с шагом 1 м.

Проекты сезонных теплиц

К таким типам теплиц не предъявляется каких-либо серьезных требований касаемо прочности и надежности

Чертежи просты, и при их разработке не принимаются во внимание серьезные расчеты. Каркасы сооружений изготавливаются из легких профилей, а покрытием служит поливинилхлоридная пленка, или самый тонкий поликарбонат

Фундаментом сооружения не оборудуются.

Каркас для сезонной теплицы также не играет большой роли. Главное – простота конструкции, и небольшая стоимость материалов. Чтобы не допустить ошибок, стоит прислушаться к рекомендациям:

создавая чертеж, нужно внимательно отнестись к вентиляции на разных частях конструкции. Она должна хорошенько проветривать сооружение;
поликарбонатные листы лучше всего крепить на профиль, который не сможет повредить материал. Причем, все нужно делать так, чтобы затем можно было быстро демонтировать конструкцию;
в чертеже нужно учесть, чтобы конструкцию в будущем можно было быстро перенести на новое место.

Причины популярности поликарбонатных теплиц

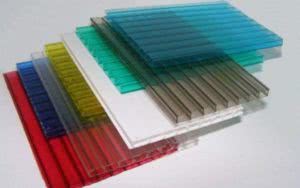

Существует два вида поликарбоната, применяемого при строительстве парников и теплиц. К ним относятся:

Поликарбонат

монолитный;
сотовый.

Первый вид применяется при создании тепличных комплексов. В приусадебном хозяйстве чаще всего используют сотовый поликарбонат, выполненный в виде многослойной панели. Внутренняя часть такой панели снабжена перегородками, в которых присутствуют пустоты. Воздушная прослойка позволяет значительно лучше сохранять тепло, повышая прочность и надежность материала.

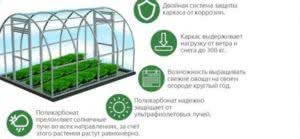

К преимуществам поликарбоната относят:

Характеристика теплиц из поликарбоната

длительный срок эксплуатации – теплицы, изготовленные из этого материала, способны прослужить два десятилетия;
надежность – поликарбонат выдерживает нагрузку в 100 раз выше, чем стекло;
низкая теплопроводность – сотовый материал сохраняет тепло лучше, чем пленка или стекло;
высокая светопроницаемость – поликарбонат отлично пропускает солнечные лучи;
возможность круглогодичного использования (пленочные теплицы могут эксплуатироваться только в теплое время года);
удобство и простота монтажа;
относительная пожаробезопасность – поликарбонат плавится, не выделяя опасных химических соединений.

Как сделать теплицу из поликарбоната своими руками?

Имея в своем распоряжении загородный участок, большинство владельцев ждут от него не только уединения от городской суеты в уютном жилище, но и большего общения с природой. И кроме чистой эстетики, хочется еще, чтобы земля поделилась своими плодами: фруктами, овощами, ягодами в любое время года, при любых погодных условиях.

Фото 3: расчет покрытия из поликарбоната.

И здесь на помощь приходят теплицы и парники, разнообразие которых под любой грунт и разные климатические зоны позволяет круглый год радоваться богатому урожаю. Типичными материалами для теплиц и парников являются стекло, пластик, полиэтиленовая пленка.

Выбор теплицы для дачи — дело чисто индивидуальное, ведь ее форма, размеры и материал всегда выбираются с учетом климата и выращиваемых культур. Не остаются в стороне и эстетические пристрастия, и возможность самому изготовить жилище для растений.

Разновидности теплиц (фото 1)

двускатная (“домик”) — классический вид, реализуемый в виде отдельной конструкции или схемы “дом-теплица”, при которой теплица примыкает к стене дома. Достоинствами являются простота конструкции, возможность выращивать высокие растения (огурцы, помидоры на опорах) и рассаду на стеллажах;
многоугольная. Сложность конструкции окупается способностью хорошо собирать лучи света, так как одна из граней обязательно обращена в сторону солнца. Это качество дополняется устойчивостью к сильному ветру, граду и оригинальностью формы;
арочная. Самая популярная и любимая садоводами-огородниками форма. Является оптимальным решением для корнеплодов и низких культур. При подборе определенных размеров арочная теплица легко покрывается поликарбонатными листами (согнутыми в дугу) с минимумом отходов. Строящиеся по методу Митлайдера (с продольным окном на крыше и узкими грядками), такие теплицы “работают” почти круглый год без дополнительных обогревающих и увлажняющих устройств.
мини-теплицы — компактные и простые в монтаже парники, которые чаще всего обустраиваются непосредственно над теплыми грядками.

Фото 1: виды теплиц.

С момента синтеза в середине XX века поликарбоната и началом его широкого промышленного производства и применения, стекло, как защитный и оптически прозрачный материал, начало сдавать свои позиции. Особенно это проявилось в агроиндустрии на всех уровнях, от больших сельхозплощадей, до небольших приусадебных участков, где стеклянные прямоугольные теплицы стали заменяться арочными с поликарбонатным покрытием.

Несложность монтажа и высокие функциональны качества позволили освоить технологию возведения такой теплицы большинству садоводов-огородников на своих дачных участках.

Размеры маленьких теплиц

Размеры изготовленных из поликарбоната теплиц могут существенно разниться. Но небольшой площади дачных участков наиболее соответствуют постройки длиной до 6 м. Как правило, размеры каждой из сторон не превышают 3-4 м. Это самые оптимальные варианты лучших маленьких теплиц из поликарбоната.

Среди дачников также пользуются популярностью теплицы следующих габаритов:

2 на 3 м или 2 на 4 м;
3 на 4 м, 3 на 6 м и 3 на 8 м;
6 на 12 м.

Совет! Одними из самых удобных считаются небольшие теплицы для дачи из поликарбоната шириной 2 м и длиной 6 м. Есть и мини-теплицы модели «Улитка», каждая из сторон которых равна 2 м, а стандартная высота – 85 см. Такие конструкции идеальны для выращивания рассады. Их легко перемещать по территории участка, а на сборку, как правило, уходит не более получаса.

При расчете длины стен теплицы за основу обычно берут размер листов поликарбоната – 61 см или 121 см. При возведении теплицы выгоднее применять цельные листы, так как это снижает цену конструкции и позволяет сделать каркас строения более надежным. К тому же учитывают следующие параметры:

наличие и параметры стеллажей в теплице;
количество поддонов.

Оптимальная толщина поликарбоната при изготовлении небольших теплиц варьируется от 3,6 мм до 6,2 мм. Это наиболее подходящие характеристики по соответствию качества, коэффициента прозрачности и стоимости.

Фундамент для теплицы из кирпича

Кроме легкого и недолговечного фундамента из бруса перед домашним мастером встает вопрос, может сделать надежный и основательный фундамент? Если вы действительно задумались об этом, тогда представляем вашему вниманию отличное решение — это фундамент из кирпича с ленточным цементным основанием.

Фундамент из кирпича для теплицы

Такой фундамент может прослужить не один десяток лет, но здесь как всегда на срок влияет правильность его возведения. Рассмотрим процесс возведения фундамента из кирпича в деталях.

Первым делом делаем траншею глубиной от 40 до 60 см. будет вполне достаточно. Затем на песчаную подушку заливаем бетонное основание.
Укладываем ряд кирпичной кладки. Количество рядов кладки из кирпича зависит только от вашей фантазии, чем вы хотите выше теплицу, тем больше рядов можете установить.
Далее укладываем слой рубероида для гидроизоляции.
Прикручиваем анкерными болтами нижнюю обвязку. Обвязку можно будет сделать даже из бруса.

Ниже на фото рассмотрим пошаговую инструкцию по строительству кирпичного фундамента для теплицы из поликарбоната.

Кирпичный фундамент для теплицы. Пошаговая технология выполнения возведения.Продолжение. Шаги по возведению кирпичного фундамента

Фундамент для теплицы из бруса

Фундамент сделанный из бруса — это простое решение для тех, кто не желает долго возиться с возведением фундамента. Для возведения данной конструкции потребуется:

Брус диаметром 50*50 мм.
Железные колышки для крепления бруса к земле (при условии если вы не делаете его на винтовых сваях или на кирпичном основании) и олифа.
Олифа требуется для того, чтобы предостеречь древесину от преждевременного гниения из-за прямого воздействия с почвой и погодными условиями (сырость, дождь, конденсат).

Перед тем, как мы подойдем к технологии возведения фундамента из бруса, отметим что фундамент из бруса можно закрепить не только на землю (из-за чего он быстро сгниет), но и на кирпичные опоры или на винтовые сваи, а затем сделать обвязку из бруса — это самый оптимальный вариант.

Использование бруса при строительстве тепличного фундамента.

Крепление каркаса к фундаменту из бруса (обвязке из бруса)

Теплица из поликарбоната в большинстве случаев требует усиленный каркас. Именно каркас — это основа конструкции при возведении теплицы из поликарбоната. Каркас можно сделать из различных материалов, но основными материалами являются:

Деревянный брус;
Алюминиевые направляющие;
Металлические трубы;
Металлический уголок и т.д.

Народные умельцы в основном пользуются деревянными брусом при возведении элементов каркаса, но дерево как уже отмечалось выше достаточно сильно подвержено гниению и вторым недостатком является — сложность разбора конструкции на зимний период. При использовании деревянного каркаса — это становится проблемной задачей. Рассмотрим различные варианты каркаса для теплицы на брусовом фундаменте.

Чертежи наши – размеры ваши

Понимая всю сложность разработки данной конструкции без необходимого опыта, мы решили данный вопрос следующим образом.

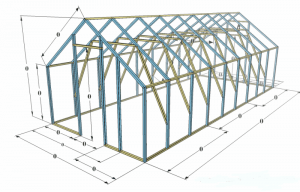

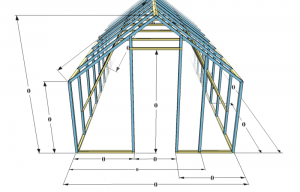

Ниже приведена теплица из поликарбоната своими руками, чертежи без размеров.
Вам останется только установить требуемые вам размеры и приступить к работе.

Профиль для каркаса – размер и форма

Для сборки данной конструкции используется профиль сечения 50Х40 мм.
Поэтому необходимо приобрести два профиля стоечного ПС и направляющего ПН.
Направляющий профиль немного шире стоечного.
Соединение этих двух профилей получится плотным.
Все горизонтальные элементы каркаса необходимо выполнить с помощью профиля ПН.

Прочность на высоте

Не надо сомневаться в прочности данной конструкции.

Как видно из чертежа, особое внимание уделено ребрам жесткости

Обратите внимание, в данной конструкции присутствует большое количество треугольных элементов.
Специалистам это говорит о том, что после сборки данная конструкция будет обладать достаточной прочностью и жесткостью.

Крепеж – выбор за вами

С конструкцией и материалом для каркаса разобрались, настала очередь крепления данных элементов.

Тут есть два пути:

Саморезы
Клепка

Оба способа хороши, но использование саморезов предпочтительней в том случае, когда вы планируете в дальнейшем переделывать вашу конструкцию или демонтировать ее для переноса в другое место.

Этот вопрос решать вам самим. Что касается размеров саморезов, в продаже имеются саморезы размером 4.2Х16 с плоской шляпкой. Они лучше всего подойдут для такой работы.

Инструмент для работы

Для работы потребуется следующий инструмент:

Электрический шуруповерт
Ножницы прямого реза по металлу
Рулетка
Уровень

Монтаж теплицы из поликарбоната

Потребуются инструменты: болгарка, шуруповерт, дрель, ножницы, приборы измерения. Кроме них – грунтовка, обмазочная гидроизоляция, крепеж.

Порядок действий таков: сборка каркаса, монтаж фундамента, покрытие теплицы поликарбонатом. Отклоняться не стоит, иначе собственное время будет потрачено нерационально.

Сборка каркаса

По несколько раз выверенному чертежу нарезают детали для будущего каркаса. Если предусмотрены сварочные работы, то фермы, стропильные пары раскладывают на земле и несколько раз прикидывают. Будущие швы отмечают мелом. Для крепления на саморезы или клепки также требуется сначала сделать метки.

Формируют каркас верхней обвязки. Уложив его на землю, монтируют боковые стойки с известным шагом.

Перевернув «полуфабрикат», фиксируют нижнюю обвязку, оставляя концы стоек для вставки в монолитное основание.

Укрепляют стропильные пары, усиливая их профильными отрезками или трубами. По торцам практически готовой конструкции устраивают два входа.

Работа по сборке примитивная, если чертеж заранее выверен несколько раз. С этим справится любой собственник, не имея на то специальных знаний.

Фундамент

Под заливку, грунт снимается на глубину 25 см. На дно траншей насыпается гравий и песок – каждый слой не менее 5 см. Таким образом, влага не подступит к фундаменту и морозные пучения ему не страшны. Далее, устанавливается опалубка из досок с подпорками и готовится раствор. Для самостоятельного замешивания правильный рецепт таков:

1 часть вяжущего.
3 части сеяного песка.
5 частей мелкого гравия.

В опалубку вставляется готовый каркас теплицы. Концы стоек предварительно гидроизолируют битумной мастикой, а каркас покрывают грунтовкой в один слой. Теперь можно заливать и продолжать работы спустя 2–3 недели после полного застывания.

Крепление поликарбоната

Разметку листов производят непосредственно на конструкции – так, меньше риска ошибиться в меньшую сторону. Сгибать сотовый поликарбонат можно только вдоль перемычек. Заранее просверливаются отверстия в листах и каркасе. На последнем рекомендовано приклеить резиновые прокладки – так, протечки от дождевой или снеговой влаги не случится.

Крепят поликарбонат встык, накладывая на шов металлическую полоску. Или с помощью Н-профиля – покупка последнего ведет к удорожанию, но при этом с ним обеспечена большая надежность от протечек.

Вот собственно и весь монтаж. Теперь собственникам обеспечен витаминный стол круглый год. А учитывая, что цены на дары природы зимой взлетают – поликарбонатная теплица действительно стоящее приобретение.

Как построить теплицу из поликарбоната

Хотите сделать серьезные инвестиции в свой огород, то есть заниматься выращиванием овощей профессионально? Вот хороший пример, как построить теплицу из поликарбоната. Это надежная и прочная конструкция, которая прослужит вам долгие годы. Конечно, не дешево — но выполнимо. Проекты всегда стоят вдвое дороже, выглядят вдвое дешевле и занимают вдвое больше времени, чем вы ожидаете. Пошаговых фотографий, как сделать эту теплицу не много, но вы можете воспользоваться ссылкой под галереей и посетить сайт автора этого проекта, где в инструкции все описано очень подробно.

В проекте использовались:

4 бетонных блока
2 доски 2х4 длиной 3,5 м
4 доски 2х4 длиной 5 метров
16 досок 2×4 длиной 2,5 метра
21 лист 365 см парниковых панелей из поликарбоната
4 листа 250 см парниковых панелей из поликарбоната

Источник фото: theelliotthomestead.com/2014/07/how-to-build-a-greenhouse/

Фундамент для теплицы

Так как поликарбонатная теплица вкупе с каркасом строение легкое, то, казалось бы, нужды в монолитном основании нет. Это тем более не нужно, если потом потребуется перенести ее в другое место.

Однако, все чаще, собственники приусадебных хозяйств отказываются от деревянных брусьев из-за быстрой их порчи – грунтовая влага, гниль, плесень, размножение болезней на культурные растения. К тому же учитывая, что срок эксплуатации поликарбоната исчисляется десятками лет, менять каждый год основание станет нецелесообразно, да и дорого.

Что в таком случае применить? Вариантов два:

Монолитная заливка. Прочность и долголетие обеспечены. Минус – перенести в случае нужды теплицу не удастся, так как стойки будут монтироваться в платформу. Плюс – такой фундамент, красиво облицованный плиткой или камнем, станет дополнительным декором участка.
Кирпичная кладка. Он менее долговечен, чем монолит из бетона, однако, на весь срок эксплуатации его хватает. Минус – долгая работа по выкладыванию. Плюс – достойный внешний вид и ремонтопригодность.

Цена и того и другого основания практически равна. Однако, не стоит ориентироваться только на стоимость камня или раствора. Потребуется объем земляных работ, гидроизоляция, амортизация. Отдавая работу на откуп профессионалам, следует готовиться к тратам.

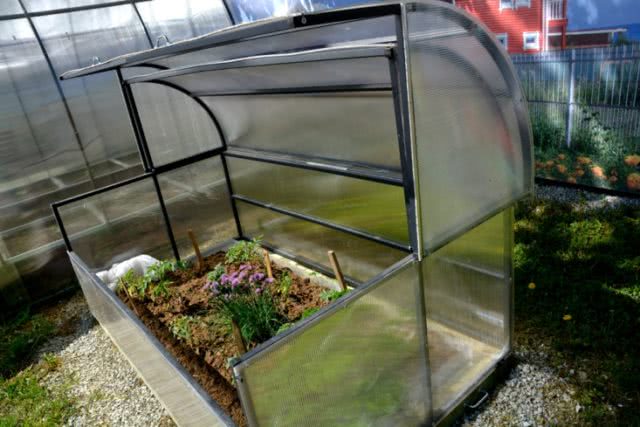

Как сделать мини парник своими руками: передвижная конструкция

По своим техническим характеристикам, передвижной мини парник ничуть не уступает углубленному варианту. Он отлично сохраняет тепло и создает все необходимые условия для комфортного роста и развития растений. Однако такая модель больше подходит для использования в условиях стабильной температуры, которая больше характерна для второй половины весны.

Поликарбонат небольшой толщины легко гнется, поэтому его можно использовать для небольшого парника и даже вырезать отверстия с помощью строительного ножа

Благодаря наличию у такой конструкции колесиков, парник можно легко передвигать с одного места на другое, выбирая наиболее подходящее место на участке.

Для изготовления понадобится:

опорная рама;
лист фанеры;
два бруска;
четырехколесное приспособление;
поликарбонат;
саморезы.

Опорная рама делается из брусков небольшой толщины, скрепленных между собой обычными саморезами. Колесики при этом крепятся к ножкам-стойкам, а боковые бруски используются еще и как обвязка, к которой можно прикрепить стропильные ноги. Наверху конструкции нужно сделать крышу, используя для этого деревянные рамы, к которым прикреплены листы поликарбоната.

Поликарбонат можно использовать как для покрытия больших теплиц, так и для маленьких парников

Этот тип парника должен открываться, а потому стоит позаботиться о наличии откидных дверец на торцевых частях конструкции. Дно, которое делают из фанеры, нужно застелить пленкой и засыпать слоем навоза и грунта, которые будут отличной питательной средой для корневой системы растений.

Такой, необычный, на первый взгляд, парник – отличная альтернатива привычным, стационарным конструкциям, ведь благодаря легкости всех материалов и небольшим размерам, передвинуть его в другое место не составит никакого труда.

Чертежи теплицы из поликарбоната своими руками этого типа встречаются не слишком часто, однако, благодаря довольно простому устройству, она все постепенно приобретает популярность и дачники все чаще и чаще используют её для выращивания рассады.

Арочный парник из поликарбоната своими руками

Для того чтобы сделать простой арочный парник из поликарбоната, понадобятся в первую очередь металлические или пластиковые трубы, длина которых будет соответствовать размеру арки. Каждый элемент сгибается и крепится к основанию. Единственная сложность – на таком каркасе довольно нелегко сделать хорошие открывающиеся створки. Именно по этой причине для арочных парников в качестве укрывного материала чаще используют полиэтиленовую пленку, а не поликарбонат.

Фото монтажа арочного парника с использованием деревянных брусьев и покрытием из поликарбоната

Для обшивки небольшого арочного парника вполне достаточно будет одного листа поликарбоната, который можно разрезать на 4 части. Одна из них должна быть больше, а три оставшиеся поменьше. Для разрезания можно использовать острый строительный нож.

Когда все готово, можно переходить к креплению поликарбоната на каркас. Для этого листы кладутся на землю и крепятся их к ровным элементам каркаса, уложенным поверх. Расположить их нужно так, чтобы широкая сторона листа поликарбоната была вдоль бруса. Внахлест закрепляем каждый лист саморезами и проклеиваем места стыков скотчем.

Полезный совет! Обязательно обращайте внимание на то, какой стороной вы располагаете поликарбонат

Крайне важно, чтобы солнцезащитная пленка была расположена снаружи, а не внутри

После этого нужно загнуть всю получившуюся конструкцию таким образом, чтобы получилась арка. Используя выбранный способ крепления, фиксируем каждый элемент каркаса на основании, чтобы весь парник был надежно закреплен.

Схема арочного парника с использованием пластиковых труб

Остается лишь закрыть торцы. Для этого берем лист поликарбоната и прикладываем его к отверстию. Обычным маркером отмечаем границы и отрезаем нужный нам кусок. Затем крепим его к каркасу по стандартной схеме.

Как уже упоминалось, в такой конструкции не предусмотрены открывающиеся дверцы, поэтому для того, чтобы осуществлять уход за растениями, понадобится полностью поднимать и убирать каркас. Но для того чтобы добавить комфортности, можно добавить небольшие форточки для проветривания, учтя их в чертеже парника из поликарбоната своими руками. Фото таких парников можно увидеть в сети интернет или на специализированных сайтах.

Конечно, такая конструкция далека от совершенства, но если вы хотите сделать простой парник, не потратив на это много средств и времени, то этот вариант идеально подходит. Ведь разобраться с тем, как своими руками собрать парник из поликарбоната такой простой конструкции, сможет каждый.

Отличие теплиц, относительно типа назначения

Теплицы отличаются также и по типу назначения. Так, различают: рассадные, цветочные, и овощные:

овощные. В таких помещениях огородники круглогодично растят различные овощные культуры. Если в теплице выращивается сразу несколько видов овощей, то стоит придерживаться правил севооборота.

Важно!При организации овощной теплицы, стоит учитывать, что в ней обязательно необходимо проводить проветривание, и отапливать помещение в любое время года.

рассадные. В них выращивается рассада для дальнейшей пересадки в открытый грунт. В таких помещениях всегда четко соблюдаются все фитосанитарные условия, чтобы не занести инфекцию.Рассадные конструкции имеют раздвижные двери, а сами растения выращиваются на боковых стеллажах. В таких теплицах нельзя растить выгоночные культуры;
цветочные. Есть определенные сорта цветов, которые очень чутко относятся к температурному режиму, и влажности воздуха. Для них отдельно конструируют цветочные теплицы.

Важно!Возводя цветочное сооружение, нужно помнить, что в него всегда должен поступать солнечный свет. Поэтому расположение сооружения должно быть направлено на юг.

Как мыть?

Поликарбонатное покрытие нуждается в периодической обработке, так как за летний сезон на нем скапливаются зеленые следы от растений, земля и прочая грязь. Покрытие перестает пропускать достаточно света, что ухудшает качество роста и самочувствия очередных «зеленых жильцов» под его крышей. На поликарбонате порой скапливаются микроорганизмы, способные уничтожить будущий урожай.

Чтобы не повредить этот материал, не следует пользоваться абразивными чистящими средствами, с которыми, например, моют посуду, и жесткими щетками, а тем более металлическими сеточками. Для мытья в данном случае пригодится мягкая тряпка или губка, а также обыкновенная вода с содой. Можно также использовать мыльный раствор. Все применявшиеся в ходе обработки моющие вещества нужно как следует удалить при помощи чистой воды. Для верности можно обдать конструкцию струей из шланга.
