Теплообменник на дымоход своими руками: как соорудить самому

Как самостоятельно сделать такой теплообменник?

Домашние мастера могут сделать теплообменник на дымоход своими руками. Технология его изготовления довольно проста. Рассмотрим ее на примере конструкции для печки-буржуйки. Для работы понадобятся:

• листовой металл размером 350х350 мм два куска;
• восемь отрезков трубы диаметра 32 мм или 1,25 дюйма длиной 300 мм;
• труба диаметром 57 мм или 2,25 дюйма длиной 300 мм;
• металлическое ведро объемом 20 л.

Начинаем работу с изготовления торцевых заглушек. Для этого берем листовой металл и вырезаем две окружности радиусом 150 мм. Размечаем на них отверстия под трубы. В центре каждой детали должна располагаться самая большая труба диаметром 57 мм, на равном от нее расстоянии по кругу размещаем восемь элементов диаметром 32 мм. Расстояние от центра заглушки до центра каждой из восьми труб должно составлять 100 мм. Проверяем разметку и выполняем отверстия.

Для точности сборки теплообменника следует изготовить шаблон из фанеры толщиной 20 мм. Установив в него детали, будет гораздо проще собирать устройство

Для точности сборки рекомендуется изготовить шаблон, он выполняется из фанеры толщиной 20 мм. Отрезки труб поочередно вставляем в подготовленные отверстия и надежно привариваем к плоской детали. Сначала работаем с одной заглушкой, затем переворачиваем конструкцию и повторяем операцию с другой. В результате получаем «сердцевину» теплообменника, подготовленную к установке в корпус.

Фрагменты труб привариваются к заглушкам. В результате получается «сердцевина» теплообменника, готовая к установке в корпус

Для корпуса теплообменника можно использовать стальное ведро, в которых продаются технические жидкости. Его нужно хорошо очистить от остатков содержимого. Лучше всего в таком случае обжечь ведро и тщательно пройтись по стенкам металлической щеткой. Дно вырезаем угловой шлифовальной машинкой. Теперь нужно присоединить выходной и входной патрубки. Это фрагменты обычной дымоходной трубы, приобретенные в магазине.

На корпусе намечаем место для входного патрубка. Он должен располагаться по центру боковой части конструкции. Ножницами по металлу вырезаем отверстие. Примеряем патрубок. На нижней части дымовой трубы делаем насечки. Вставляем подготовленный таким образом патрубок в заготовку корпуса и с помощью молотка отгибаем насечки, закрепляя деталь на месте. Снаружи крепим деталь к основе сварочными прихватками. Установка входного патрубка завершена. Аналогично проводится монтаж выходного. Он должен быть расположен с противоположной стороны корпуса.

Подготовленную «сердцевину» теплообменника вставляем в корпус, закрепляем сваркой и обязательно герметизируем все швы огнеупорным герметиком. Просохшую конструкцию красим специальной краской

В подготовленный корпус устанавливаем теплообменник и надежно фиксируем его сварочными прихватками. Все швы тщательно промазываем специальным огнеупорным герметиком. Оставляем изделие для высыхания на сутки. Теперь готовый теплообменник можно покрасить специальной краской или печным лаком. Монтируем готовое устройство на дымоход буржуйки. Для усиления эффекта можно установить около теплообменника вентилятор, который будет усиливать циркуляцию воздуха. Прибор может быть переносной или стационарно закрепленный на корпусе устройства. Второй вариант более практичный и удобный.

Чтобы улучшить циркуляцию воздуха в устройстве используется обычный вентилятор. Он может быть переносной. Как на фото, но гораздо более удобно закрепить прибор с помощью кронштейнов прямо на теплообменнике

Ну и как говориться, лучше один раз увидеть. Поэтому предлагаем вам к просмотру видео с примером создания похожей конструкции:

Воздушный теплообменник на дымоход – чрезвычайно полезная конструкция, дающая возможность серьезно увеличить эффективность использования приборов отопления. Выросший КПД системы позволяет уменьшить расход топлива и, соответственно, сэкономить на отоплении. Теплообменник можно сделать самостоятельно, однако это достаточно сложная и кропотливая работа, справиться с которой смогут только довольно опытные домашние умельцы.

Пошаговое руководство

Изготовление бесканального теплообменника

1. Подготовьте емкость, лучше металлическую, пластиковая будет дольше нагреваться.
2. Установите бак к началу системы отопления.
3. Проделайте в емкости 2 отверстия для выходов. Одно – вверху, через которое горячая вода будет выводиться. Второе – внизу, холодная жидкость будет поступать из труб системы.
4. Разместите выходы правильно, от этого будет зависеть скорость отдачи тепла.
5. Запаяйте герметично отверстия, чтобы температура воздуха не тратилась на батарею, а помещение равномерно прогревалось.
6. Для трубки используйте медь, она должна хорошо гнуться и отдавать максимально тепло в помещение.
7. Согните трубку в форме спирали, получился змеевик.
8. Поместите спираль в бак, концы трубки нужно вывести наружу, хорошо закрепить их.
9. Подсоедините к концам деталей фитинг с резьбой.
10. Подсоедините к трубе регулятор мощности, его можно купить в магазине, стоит недорого, поэтому на самостоятельном изготовлении не стоит зацикливаться.
11. Система вполне будет работать исправно и без регулятора, но он нужен для регулирования мощности, экономии электроэнергии. Мощность можно выставить по своему усмотрению.
12. Подсоедините к термостату клеммы, после чего – провода питания.
13. Чтобы бак не изнашивался от перепадов температуры, установите анод.
14. Закройте герметично все элементы.
15. Наполните бак водой, теплообменник готов.

Водяной

Устройство имеет два сектора, нагревающих друг друга. Циркуляция воды при большой мощности происходит по замкнутому контуру в резервуаре отопительной системы, где нагревается до 180 гр. После обтекания установленных трубок вода направляется в основную систему, где температура нагрева увеличивается.

Для изготовления водяного теплообменика приготовьте:

• Емкость в форме стального бака. Установите ее к началу системы. Для водной циркуляции нужны 2 ответвления из труб, нижнее – для входа холодной воды, верхнее – для входа горячей.
• Проверьте бак на герметичность.
• Разместите медные трубчатые спирали внутри бака, 4 метра трубы на 100 литров бака хватит вполне.
• Подсоедините к медной трубке регулятор мощности.
• Чтобы перепады давления и температуры не разрушили емкость, установите анод ближе к нагревательном элементу.
• Запаяйте герметично бак.
• Наполните водой.
• Проверьте систему в работе.

Пластинчатый

Цельный блок конструкции состоит их поочередно размещенных пластин с горячими и холодными средами. Смешивания сред не происходит, поскольку уплотнитель резиновый и многослойный. Пластинчатые виды сложны для собственноручного изготовления, важна герметичность внутренних платин, а для этого нужно специальное оборудование.

Труба в трубе

Обменник состоит из большой трубы и меньшей по диаметру, вставленной внутрь. Среды перемещаются по меньшей трубе, для охлаждения подаются во внешнюю трубу. Конструкция:

• проста в изготовлении;
• легко чистится;
• долговечна;
• применима к любому теплоносителю;
• в отличие от пластинчатой трубы может работать под давлением;
• изменив размеры труб, можно подобрать оптимальную скорость для движения жидкости.

Чтобы трубы не влетели вам в копеечку, тщательно рассчитывайте расход материала.

Для изготовления конструкции подберите две медных трубки по диаметру одна больше другой на 4 мм для зазора:

1. Приварите боковой стороной тройник к обеим сторонам наружной трубы.
2. Вставьте меньшую по диаметру трубку, приварите торцы большой трубки, зафиксируйте положение меньшей трубы.
3. приварите короткие трубки к тройникам на выходе, по ним будет передвигаться жидкость.
4. При использовании стального материала, увеличьте площадь поверхности, соберите батарею из обменников в отдельности.
5. Соедините трубки отрезками, приварите поочередно к обоим тройникам, чтобы получилась змейка.

Воздушный

Воздушный теплообменник состоит из радиатора и вентилятора. Вентилятор охлаждает потоки воздуха, разгоняет их по всей системе вентиляции. Данные вид обменника устанавливают в зданиях администрации, для общественных целей.

Теплообменник своими руками

Монтаж печи с теплообменником – особенности проведения работ

Чтобы монтаж печи с теплообменником для бани прошёл без особых проблем нужно следовать определённой последовательности действий.

1. Конструкция должна быть установлена на фундаменте, залитом вглубь до полуметра.
2. Отопительная система огораживается кладкой из огнеупорного кирпича на растворе из глины и песка.
3. В помещении, где установлена печь, размещают основной теплообменник, а топку выводят в заранее обустроенное в стене бани отверстие.
4. Горячая жидкость поступает по трубам, обмотанным теплоизоляционным материалом в ёмкость для воды либо радиаторы отопления.
5. Дымоход выводят через обустроенное в крыше отверстие.
6. Все места стыков качественно герметизируют.

Предназначение элемента

Теплообменник используется для забора тепловой энергии, идущей через дымоход. Источником является нагретый воздух. Особенности конструкции агрегата зависят от:

• формы и диаметра трубы;
• материала изготовления;
• мощности носителя и прибора, генерирующего тепло.

Выделяют воздушные и жидкостные модификации. Первая имеет более примитивное устройство, но не считается самой эффективной. Для нее требуется качественный материал.

Жидкостный теплообменник имеет форму металлического змеевика. Он контрастирует с внутренней плоскостью дымохода и отличается высоким показателем теплопроводности. Змеевик находится в корпусе из металла для безопасности применения и оптимального теплообмена. Его изолируют с внутренней стороны негорючим утеплителем. Чаще это базальтовая вата.

Теплообменники различаются по материалу, из которого они сделаны

Конструкция обустраивается на дымоходе. Через корпус проводят наружу края змеевика и подсоединяют к системе отопления. В верхней области устанавливается расширительный бачок. Трубка из меди лучше всего годится для изготовления змеевика. К тому же этот элемент отличается высоким КПД, а потому габариты у него в разы меньше, чем у стальных изделий.

Сначала идет нагрев жидкости с ее последующим расширением. После этого она перемещается по змеевику и направляется в радиатор. Здесь теплая вода вытесняет прохладный теплоноситель, нагрев которого осуществляется повторно в змеевике. Наблюдается постоянная циркуляция теплоносителя в системе.

Чтобы этот процесс проходил максимально точно, необходимо подсчитать диаметр и длину элемента, а еще в точности определить угол наклона обратки и подачи

Все эти особенности важно учитывать не столько ради того, чтобы устройство продолжало работать, сколько ради предотвращения гидроудара, последствия которого могут быть неблагоприятными. В то же время у описываемого вида теплообменника есть определенные минусы:

1. Проблемы при обустройстве и проведении расчетов.
2. Контроль температурного режима и показателей давления, носящий постоянный характер.
3. Значительный расход теплоносителя. Он вызван испарением влаги из расширительного бака. Зимой при использовании водяной системы приходится жидкость сливать.
4. Существенное понижение температуры отходящих газов, из-за чего топливо может сгорать не полностью с одновременным снижением тяги.

У подобного агрегата имеются минусы

Установка теплообменника

Если вы хотите избежать трудоемкой работы по монтажу, то вам следует приобретать металлическую печь, укомплектованную теплообменником. Выполнить эту работу достаточно просто — нужно только внимательно ознакомиться с инструкцией по эксплуатации и произвести сборку в точности со схемой. В завершение вам останется лишь подключить ее к системе.

Совсем иначе дело обстоит, если вам необходимо подключить водяной контур к газоходу или топке кирпичной печи. В этом случае вам потребуется изготовить регистр, для которого вы можете использовать черную толстостенную трубу или нержавейку. После этого вам останется только встроить его, ориентируясь на заранее разработанный проект печи.

Изучая отзывы об изготовлении и установке печей своими руками, можно найти рекомендации отдельных пользователей о том, что оптимальной для теплообменника является площадь поверхности 1 м2. Однако это не может быть универсальным ориентиром из-за различий в конструкции печей. К тому же выполнить расчет этого показателя обычному пользователю непросто. Поэтому лучше изготовить самодельный змеевик, подобный тому, которым комплектуются готовые банные печи. Иными словами, вам необходимо вначале узнать технические характеристики изделия любого производителя той же мощности, что и у вас, не забыв учесть площадь поверхности теплообмена.

Если же вас заинтересовали модели дымоходных теплообменников, работающих по принципу водяного экономайзера, то у вас есть два пути — купить у производителя или изготовить самостоятельно, собрав конструкцию из двух труб разного диаметра. Но здесь вам нужно помнить о следующем: делая контур большой протяженности, вы тем самым повышаете его эффективность обмена теплом с дымоходной трубой.

Простая конструкция: змеевик

Установка бака-теплообменника на дымоход связана с проведением сварочных работ, что по силам далеко не каждому. Более простая конструкция — змеевик, обернутый в виде спирали вокруг дымовой трубы. Змеевик можно изготовить из медной или алюминиевой трубки — эти металлы легко гнутся, имеют высокую теплопроводность и не подвержены коррозии.

Диаметр трубки выбирают так, чтобы было удобно ее подключать к штуцерам водяного бака-накопителя. Для гибки удобнее трубы с диаметром не более 28 мм. Длина в любом случае не должна превышать 3 метров — это обязательное условие для естественной циркуляции теплоносителя. Для подключения нагревательного змеевика к баку используют гибкую подводку для горячей воды.

Такую конструкцию теплообменника можно использовать для получения горячей воды, реже — для отопления небольших помещений. Максимальная эффективность нагрева достигается, если установить змеевик на дымоход простой печи типа буржуйки с высокой температурой дымовых газов.

Змеевик на дымоход своими руками

Теплообменник из трубы обычно устанавливают на дымоход металлической печи, установленной в гараже или мастерской, для получения теплой воды или отопления. Возможна также установка змеевика на банную печь.

Необходимые материалы:

• труба из меди, алюминия или стали — около 3 метров;
• гибкая подводка для ГВС диаметром ¾ дюйма — 2 штуки необходимой длины;
• накопительный бак, оснащенный поплавковым краном для подачи воды и сливным краном для ее потребления;
• шаровый вентиль для слива системы.

Последовательность выполнения работ:

1. Самое сложное при выполнении такого теплообменника — согнуть трубу в виде спирали, не уменьшив ее сечения. Медные трубы диаметром меньше 28 мм можно согнуть с помощью трубогиба без нагрева. Стальные и алюминиевые, а также трубы большего диаметра перед формовкой необходимо разогреть паяльной лампой.
2. Также можно использовать такой способ: трубу заполняют сухим песком и плотно затыкают ее концы деревянными заглушками. Гнут трубу по шаблону — трубе, имеющей диаметр дымохода, после чего убирают заглушки и высыпают песок, трубу промывают под большим напором воды.
3. На концах трубы нарезают резьбу и устанавливают переходники для подключения к системе.
4. Трубу устанавливают на дымоход. Для улучшения теплопередачи можно произвести пайку змеевика на дымовую трубу оловом, предварительно обезжирив места пайки и удалив окислы ортофосфорной кислотой.
5. Бак вешают на стену или устанавливают на опору выше уровня размещения змеевика. Подключают нагреватель к бачку с помощью гибких шлангов. В нижней точке системы устанавливают сливной кран.

При использовании теплообменника-змеевика в закрытых системах отопления необходима установка циркуляционного насоса! Теплоноситель может закипеть, и при плохой циркуляции возможен гидроудар с разрушением элементов системы!

Видео: получение горячей воды от теплообменника-змеевика, установленного на дымоходе

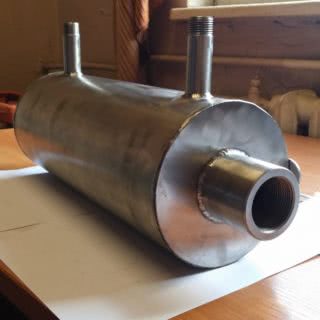

Бак с подключением водяного контура

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

• отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
• 2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
• бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
• медные или стальные трубы или гибкая подводка для ГВС;
• шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

1. 1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

1. Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
2. С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
3. Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
4. Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
5. В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
6. Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
7. Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Воздушные теплообменники

С помощью воздушного теплообменника можно обогревать часть помещений

В работе используется принцип конвекции.

Существует несколько разновидностей аппаратов.

• Поток продуктов сгорания разделяется и поднимается по нескольким трубкам. Большая площадь поверхности ускоряет теплообменные процессы.
• К главному каналу приварены несколько трубок. За счёт конвекции воздух в помещении проходит сквозь теплообменник, нагреваясь, поднимается по трубкам.
• Вокруг основной установлена труба большего диаметра, к которой крепят подводящий и выходной каналы. С помощью устройства можно обогревать помещения, находящиеся по соседству с тем, где расположена печь.
• К центральной трубе приварены металлические рёбра, образующие каналы. Таким способом повышают площадь, участвующую в теплообмене и ускоряющую конвекцию.
• Вариант «колпаковой» печи. Горячие газы поднимаются по теплообменнику и нагревают воздух. Охлаждаясь, пары опускаются вниз колпака и отводятся в атмосферу.

Изготовленные промышленным способом воздушные теплообменники легко приобрести в специализированных торговых точках. Изделия выпускают со стандартными посадочными диаметрами. Устанавливают такие аппараты вместо одной секции дымохода.

Воздушный теплообменник устанавливают вместо одной секции дымохода или вокруг трубы

Если вытяжная труба изготовлена по нестандартным размерам, теплообменник на дымоход можно легко изготовить самостоятельно. Работа по силам любому домашнему мастеру.

Цена заводских приспособлений высока — это второй довод в пользу самостоятельного изготовления теплообменника.

Для работы понадобятся инструменты:

• сварочный аппарат и защитная маска:
• углошлифовальная машинка (болгарка) с отрезными и зачистными кругами;
• дрель с набором свёрл и коронок для металла;
• рулетка, линейка, средства защиты (перчатки, очки).

В зависимости от выбранной конструкции подбирают из имеющихся запасов или приобретают металлические полосы или уголки, пластины стали.

Простые самодельные конструкции

Самым простым и доступным вариантом воздушного теплообменника на дымоход являются приваренные к основной трубе рёбра. Работа займёт не больше часа.

В качестве материала подойдут:

• отрезки уголка или пластины из металла;
• профильная или круглая труба.

В самодельных устройствах качество сварки должно быть высоким, чтобы не просачивался угарный газ

Весь процесс заключается в нарезании одинаковых по длине деталей и приваривании их к трубе дымохода.

Теплообменник не должен «забирать» всё неиспользуемое тепло — в недостаточно горячей трубе образуется конденсат, нагар, а тяга снижается.

Ограничивает использование самодельных моделей малопривлекательный внешний вид. Если дизайнерские решения не требуются (гараж, мастерская, баня) модели успешно справляются с поставленной задачей.

Для более сложных вариантов, когда поток газов разделяется на несколько трубок, необходимо иметь профессиональные навыки сварщика — утечка угарного газа через непроваренные места смертельно опасна, дым не позволит с комфортом находиться в помещении.

В случаях, когда требуются аккуратные и красивые конструкции, лучше обратиться в торговые организации и приобрести готовое изделие.

Разновидности устройства и принцип работы

Существует основная классификация теплообменников — по типу теплоносителя, которая делит их на водяные и воздушные.

Водяные теплообменники

Водяные теплообменники — самая простая и распространенная разновидность оборудования. Их работа основана на базовых законах физики: при нагревании жидкость расширяется, ее плотность уменьшается. Под давлением более плотной холодной воды, находящейся в нижней части контура, нагретая жидкость поступает в расширительный бак, а оттуда — обратно в теплообменник, двигаясь по замкнутому кругу.

Рекомендуем ознакомиться: Особенности устройства крана-буксы для смесителя, самостоятельная замена и ремонт устройства

Циркуляция по трубам и постоянное нагревание воды до нужной температуры позволяет поддерживать оптимальную работу подключенного контура. Она же предотвращает переохлаждение трубы дымохода, которое может привести к образованию конденсата.

Простейший теплообменник представляет собой металлический бак или змеевик (спиралевидную трубу), в котором находится теплоноситель — горячая вода. Источником тепла является горячая труба дымохода, которая находится в прямом контакте с источником тепла.

Устройство на основе водного теплоносителя работает по принципу самовара. В системе предусмотрен расширительный бак для горячей воды. Через выходной штуцер теплообменника вода по трубе попадает в расширительный бак. Снизу бака расположен выходной штуцер с трубой, через которую охлажденная вода покидает емкость и поступает снова в теплообменник. Естественный физический процесс теплового обмена обусловливает постоянную циркуляцию жидкости и поддержание постоянной температуры.

Воздушные теплообменники

Принцип действия воздушных теплообменников в том, что горячие газы нагревают расположенные внутри устройства трубки, не создавая дополнительного нагрева, а лишь направляя тепловую энергию наружу. Конструктивно воздушный теплообменник представляет собой цилиндр с несколькими полыми трубками внутри, воздух в цилиндрический резервуар подсасывается снизу, в трубе нагревается и из теплообменника выходит наружу, таким образом увеличивая уровень нагрева помещения на 15-20%.

Кроме традиционного металлического бака или змеевика встречаются колпаковые модели, которые используются для отопления мансардных помещений.Такой принцип строения печи предложил И.В. Кузнецов, и колпаковая печь названа его именем. Работа колпаковых теплообменников основана на удержании нагретого воздуха, поднимающегося вверх по дымоходу, с помощью специального колпака, который устанавливается под потолком. Движение воздуха в трубе происходит за счет естественных физических процессов.

Рекомендуем ознакомиться: Характеристика канализационных труб красно-коричневого или рыжего цвета

Изготовление своими руками

Самодельный медный теплобменник змеевик

Принятие решения о самостоятельном изготовлении, как правило, говорит о наличии кое-какого инструмента и навыков работы с ним. В идеале необходима полноценная мастерская с тисками, сваркой (двух видов), верстаком, наковальней и т. д. Если оснащение оставляет желать лучшего, возможен вариант сборки простейшей модификации – медного спиралевидного змеевика.

Плюсы этого варианта:

• Медь относительно легко гнется, паяется.
• Змеевик не содержит соединений, подвергающихся сильному нагреву.
• Спиральная форма проста, универсальна, а для ее придания не нужно сложное оборудование.
• Установка такого теплообменного устройства не потребует серьезной модернизации печной конструкции.

Банная печь с таким теплообменником справится со всем, чего от нее можно ожидать: обеспечит работу 2 – 3 радиаторов отопления, нагреет воду в небольшом баке. За микроклимат в парилке, все же, отвечает каменка.

Расходные материалы

Трубогиб ручной

Из специальных инструментов для работы с медью необходима только газовая горелка. Профессионалу потребуется труборез, фаскосниматель, металлический ершик нужного размера. Однако все это заменяется болгаркой, напильником (рашпилем), мягкой абразивной губкой. Расходных материалов также понадобится минимум:

• отожженная медная труба в бухте d32, длиной 3.5 — 4.5 м (в зависимости от d дымохода);
• водорозетки переходные (резьба-пайка) d32 * 1.25” – 2 шт;
• обычный низкотемпературный и жесткий медный припой для среднетемпературной пайки (650 — 750°C);
• паста «флюс»;
• мягкая абразивная губка;
• газ пропан-бутан для среднетемпературной пайки – 1 баллон (0.5 л);
• мытый просеянный мелкий песок – 5 – 6 кг;
• трубопровод, краны, клапаны «Маевского», радиаторы.

Необходим «трубогиб» — ровное круглое бревно. С его помощью теплообменник для банной печи получит форму спиралевидного змеевика. Длина бревна – не меньше 1 м, а диаметр равен габаритам дымохода на выходе из печки. Как правило, параметр зависит от размеров топки и не бывает менее 10 см.

Алгоритм сборки

Водяная рубашка своими руками

Самая сложная часть сборки – придание спиралевидной формы. Для этого трубу придется гнуть, используя жестко установленное бревно. Неотожженную медь согнуть не получится, поэтому покупать надо именно ту, что в бухтах. Самый простой способ установки теплообменника «змеевик» в кирпичную печь (для отопления) – монтаж на дымоход. Алгоритм действий:

1. Надежно заглушите один конец трубы, например, запаянной заводской заглушкой.
2. Заполните трубу песком, проливая водой, простукивая молотком, уплотняя «шомполом». Им может стать металлопластиковая труба или заглушенный резиновый шланг.
3. Когда труба будет заполнена, максимально уплотните наполнитель, затем заглушите второй конец. Старайтесь, чтобы песок при этом не «разуплотнился».
4. Прикрутите к бревну П-образный или круглый хомут, который будет плотно держать трубу. Основание «П» – перпендикулярно трубогибу ближе к концу, а расположение по окружности роли не играет.
5. Вставьте конец бухты в хомут, начните, не торопясь, накручивать трубу на бревно.
6. Если где-то появился залом, значит, в этом месте песок лежит недостаточно плотно. Желательно начать все сначала, но, теоретически, можно попытаться отстучать залом молотком.
7. Если d дымохода равен 150, а длина бухты — 4.5, должно получиться 8 – 9 витков спирали (высотой не более 35 – 40 см), а также два «хвоста» по 30 – 40 см.
8. Отрежьте заглушки, вычистите песок, промойте спираль.
9. Припаяйте к концам спирали переходные водорозетки.
10. Снимите крышку, закрывающую каменку, или демонтируйте шиберную заслонку (выньте часть дымохода).
11. Оденьте «змеевик» на трубу как можно ближе к печке.
12. Соберите обратно дымоход, учитывая необходимые герметики, подмотки (если они были).

Теперь можно установить и подключить остальные элементы отопительной системы, в том числе открытый расширительный бак самоварного типа, трубопровод, краны, радиаторы, воздушные клапаны. Для улучшения естественной циркуляции диаметр трубопровода не должен быть намного меньше размеров змеевика. В идеале – он также будет медным, того же диаметра.

Похожие записи:

Что нужно знать о вентиляции в бане: схема и устройство для русской бани и сауны, для пола и парилки. 10 разных схем Дизайн интерьера ванной комнаты 3 кв. м Чем обшить потолок в гараже, как сделать Отделка фасадов частных домов штукатуркой короед, фото вариантов Гипсовая штукатурка ротбанд. инструкция по применению. технические характеристики Как сделать фундамент с подвалом
