Схема теплового узла отопления

Оглавление

Устройство и принцип работы элеватора отопления

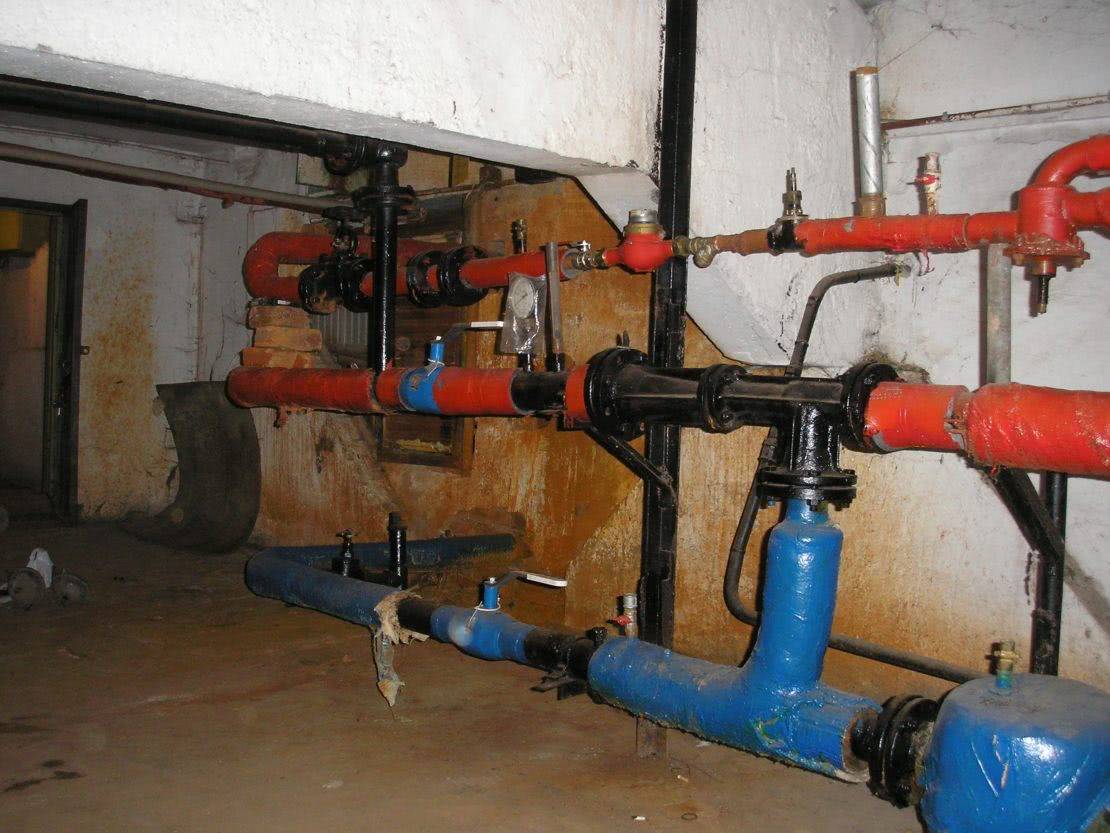

В точке входа трубопровода тепловых сетей, обычно в подвале, в глаза бросается узел, который соединяет трубы подачи и «обратки». Это элеватор — смесительный узел для отопления дома. Изготовляется элеватор в виде чугунной или стальной конструкции снабженной тремя фланцами. Это обычный элеватор отопления принцип работы его основан на законах физики. Внутри элеватора находится сопло, приемная камера, смесительная горловина и диффузор. Приемная камера соединяется с «обраткой» с помощью фланца.

Перегретая вода поступает на вход элеватора и проходит в сопло. Вследствие сужения сопла скорость потока увеличивается, а давление уменьшается (закон Бернулли). В область пониженного давления подсасывается вода из «обратки» и смешивается в смесительной камере элеватора. Вода уменьшает температуру до нужного уровня и одновременно уменьшается давление. Элеватор работает одновременно как циркуляционный насос и смеситель. Таков вкратце принцип работы элеватора в системе отопления здания или сооружения.

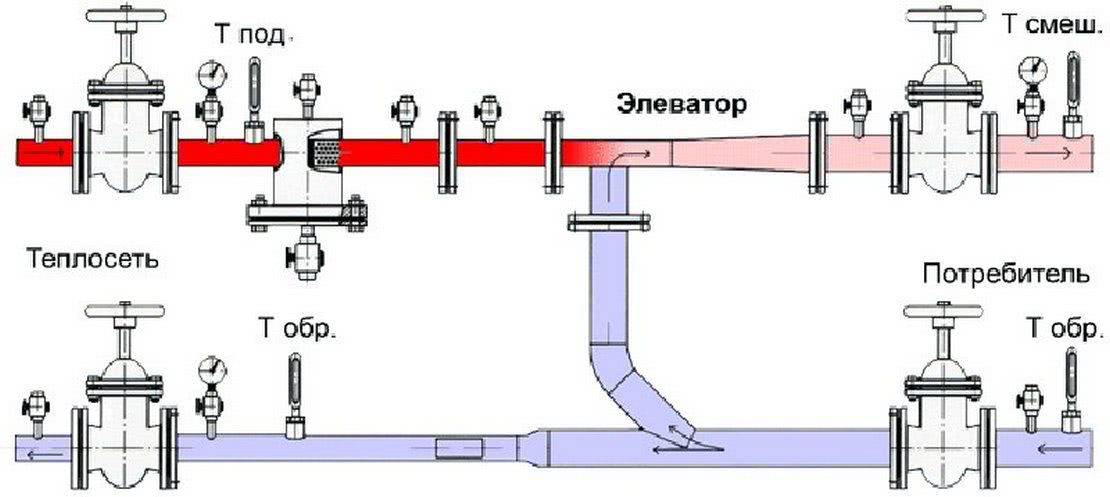

Схема теплового узла

Регулировку подачи теплоносителя осуществляют узлы элеваторные отопления дома. Элеватор – основной элемент теплового узла, нуждается в обвязке. Регулировочное оборудование чувствительно к загрязнениям, поэтому в обвязку входят грязевые фильтры, которые подключаются к «подаче» и «обратке».

В обвязку элеватора входят:

грязевые фильтры;
манометры (на входе и выходе);
термодатчики (термометры на входе элеватора, на выходе и на «обратке»);
задвижки (для проведения профилактических или аварийных работ).

Это самый простой вариант схемы для регулировки температуры теплоносителя, но она часто используется как базовое устройство теплового узла. Базовый узел элеваторный отопления любых зданий и сооружений, обеспечивает регулировку температуры и давления теплоносителя в контуре.

Преимущества его применения для отопления больших объектов, домов и высоток:

безотказность, благодаря простоте конструкции;
низкая цена монтажа и комплектующих деталей;
абсолютная энергонезависимость;
существенная экономия потребления теплоносителя до 30%.

Но при наличии бесспорных преимуществ использования элеватора для систем отопления следует отметить и недостатки применения этого прибора:

расчет делается индивидуально для каждой системы;
нужен обязательный перепад давления в системе отопления объекта;
если элеватор нерегулируемый, то невозможно изменить параметры контура отопления.

Элеватор с автоматической регулировкой

В настоящее время созданы конструкции элеваторов, в которых при помощи электронной регулировки можно изменять сечение сопла. В таком элеваторе имеется механизм, который перемещает дроссельную иглу. Она меняет просвет сопла и в результате меняется расход теплоносителя. Изменение просвета меняет скорость движения воды. В результате изменяется коэффициент смешивания горячей воды и воды из «обратки», чем достигается изменение температуры теплоносителя в «подаче». Теперь понятно, зачем в системе отопления нужно давление воды.

Элеватор регулирует подачу и давление теплоносителя, а его давление движет поток в контуре отопления.

Стоимость герметизации проходов инженерных коммуникаций

Стоимость гидроизоляции проходов инженерных коммуникаций и срок выполнения работ в каждом случае определяются индивидуально – они зависят от объёма и сложности. Наши специалисты с радостью приедут к Вам на объект в удобное для Вас время для оценки сложившейся ситуации. Выберут самый оптимальный вариант герметизации технологических проемов и посоветуют те или иные материалы для гидроизоляции, составят смету. Мы всегда рады Вам помочь!

Проход трубы через фундамент осуществляется согласно нормативам СНиП. Технология подключения инженерных систем коттеджа зависит от типа фундамента:

Согласно требованиям СНиП, вход трубопровода в здание изолируется: гидроизоляцией и теплоизоляцией.

монолитная плита — вначале монтируются две магистрали водообеспечения, два трубопровода канализации (одна рабочая, вторая дублирующая), затем в местах стояков монтируются гильзы с выходящими из них патрубками, заливается железобетон;
— технология схожа с предыдущей, только гильзы монтируют в вертикальные стенки основания на глубине ниже отметки промерзания;
сборный ленточный фундамент — между блоками оставляют технологические зазоры, закладываемые красным кирпичом, в который вмуровываются гильзы/патрубки.

Тепловые пункты и их типы

Существует несколько типов пунктов тепла, которые различаются между собой способами подключения к тепловой магистрали, а также к потребителям тепла. Другое различие между ними заключается в особенностях монтажа, а также в выборе места размещения.

Наиболее популярные типы тепловых пунктов следующие:

· центральный ЦТП, обеспечивающий теплом нескольких потребителей (например, многоэтажные дома или промышленные предприятия), размещенный в пристроенном помещении или (редко) в подвальных помещениях;

· индивидуальный тепловой пункт (ИТП), разработанный для подачи тепла одному потребителю (обычно размещается в техническом помещении здания или в подвале, иногда – в пристройке);

· блочный тепловой пункт (БТП), включающий в себя готовые системы блоков (обычно очень компактных), и оборудуемый тогда, когда пространство под монтаж ограничено.

Следует помнить, что при планировании установки теплового пункта необходимо обязательно учитывать объем потребления тепла и тип снабжаемой постройки.

Виды и особенности теплопунктов.

Индивидуальный (автоматизированный) тепловой пункт способен обслуживать одно небольшое здание. Чаще всего применяется для подачи тепла в частное домовладение, один многоквартирный дом или небольшое здание производственного назначения.

Установка ИТП позволяет в полной мере оценить его основные достоинства:

· ощутимая экономия средств (энергия поступает к потребителю равномерными порциями);

· температурный режим и напор устанавливаются заранее и поддерживаются автоматически в ходе работы;

· значительно сокращается протяженность системы отопления (трубопроводов);

Что касается центрального теплового пункта, то он в состоянии круглогодично поставлять тепло и горячую воду в несколько строений сразу. Примерный состав ЦТП следующий:

· теплообменник (подбирается индивидуально);

· насосная группа (обеспечивает циркуляцию и подачу воды);

· механические счетчики (воды и тепла);

· другие измерительные приборы, а также регулировочная арматура.

Особенностью блочного теплового пункта является то, что он не требует предварительной подготовки и настройки, а может быть сразу включен в работу. Он изготавливается в заводских условиях, довольно сложен по своей конструкции и обычно предназначен для подключения к системе теплоснабжения новостроек или реконструированных зданий. Преимуществами БТП является его высокая автоматизация, простой монтаж, компактность и высокие энергосберегающие показатели.

Приобретение и установка БТП позволят:

· получить современный автоматизированный тепловой комплекс с высокой эффективностью, бесшумный в работе;

· сэкономить на обслуживающем персонале, а также на затратах по расходу энергии, теплоносителя, техническому обслуживанию и ремонту;

· произвести установку данной компактной системы даже в небольшом подвале или другом подсобном помещении;

· быстро наладить теплоснабжение и подачу горячей воды потребителям за счет простого и оперативного подключения к тепловой магистрали.

Подобрать наиболее подходящий вариант теплового пункта для конкретного объекта непросто, с этим могут справиться только настоящие опытные профессионалы в этой области.

Стоимость и данные для подбора ИТП.

На стоимость каждого теплового пункта оказывают влияние следующие факторы:

· необходимая мощность;

· необходимое качества;

· тип теплового пункта.

Естественно, что наибольшую стоимость будет иметь современный тепловой пункт с высокой степенью автоматизации. Однако, как показывает практика, приличная стоимость такого комплекса полностью себя оправдывает в процессе эксплуатации.

При условии, что все режимы работы ИТП отлажены правильно, экономия ресурсов будет наиболее ощутимой. Для обслуживания такого высокоавтоматизированного теплового пункта потребуется минимум персонала и времени. Это обстоятельство позволит снизить затраты наполовину.

Как устроен тепловой узел?

ТУ состоит из:

счетчика тепла;
запорной арматуры;
термопреобразователя;
грязевика;
расходомера;
термодатчика и другого оборудования.

Понятно, что счетчик тепла — это главный элемент этого узла, он устанавливается на трубе отопления на месте ее ввода в дом или квартиру, максимально близко к сетям, принадлежащим поставщику тепла или находящимся на ином балансе. Если счетчик поставить дальше от этой границы, то он будет регистрировать и учитывать тепло, которое выделяют отопительные трубы на отрезке от труб поставщика до труб потребителя после счетчика, и за это придется платить.

Какие бывают виды систем отопления многоквартирного дома

В зависимости от монтажа теплогенератора или местоположения котельной:

Автономная система в квартире, где котел отопления монтируется в отдельном помещении или на кухне. Затраты на покупку котла, радиаторов и соответствующих материалов для разводки труб возвращаются быстро, так как такую автономную систему можно регулировать, исходя из собственных соображений относительно температурного режима в доме. Кроме того, индивидуальный трубопровод не теряет тепло, а наоборот – помогает отапливать помещения, так как проложен по квартире или по дому. Индивидуальный котел не нужно приспосабливать под реконструкцию централизованного отопления – один раз составленная и внедренная схема отопления будет работать всю жизнь. И, наконец, уже рабочую схему можно дополнить параллельно или последовательно включаемыми контурами, например, «теплым полом»;
Вариант индивидуального отопления, который рассчитан на обслуживание всего многоквартирного дома или целого жилого комплекса – мини-котельная. В качестве примера можно привести старые котельные, обслуживающие квартал, или новые комплексы для одного или нескольких домов на разных источниках энергии – от газа и электричества до солнечных батарей и термальных источников;

Централизованная схема отопления в многоэтажном доме – самое распространенное до сих пор рабочее решение проблемы.

Схемы отопления в зависимости от параметров рабочей жидкости:

Отопление на обычной воде, в трубах которого теплоноситель не нагревается выше 65-700C. Это разработка из области низкопотенциальных систем, но чаще всего работают старые схемы с температурой рабочей жидкости, достигающей 80-1050C;
Отопление паровое, где в трубах перемещается не горячая вода, а пар под давлением. Такие системы уходят в прошлое, и сегодня практически не используются при доставке тепла и обогреве любых типов многоквартирных домов.

Исходя из схемы трубной разводки:

Самая распространенная — однотрубная система отопления многоэтажного дома, где и трубы подачи, и трубы обратки – это одна нитка теплотрассы. Такую схему до сих пор можно встретить в «хрущевках» и «сталинках», но на практике у нее есть большой недостаток: последовательно включенные в схему батареи или радиаторы не обеспечивают равномерного переноса тепла – каждый следующий обогревательный прибор будет немного холоднее, а последний радиатор в трубопроводе будет самым холодным. Для хотя бы примерно одинакового распределения тепла по помещениям каждый следующий в схеме радиатор необходимо оснащать бо́льшим числом секций. Кроме того, в однотрубной схеме отопления в пятиэтажном доме нельзя использовать радиаторы, не соответствующие расчетным параметрам, и приборы для регулировки отдачи тепла – клапаны и т.д. регулирования;
Схема «Ленинградка» — более совершенное решение, но по той же однотрубной схеме. В этой схеме есть байпас (трубная перемычка), которая может подключать или отключать дополнительные обогревательные приборы, тем самым регулируя теплоотдачу в помещении;

Более совершенная двухтрубная система отопления в многоквартирном доме начала свое существование со строительства зданий по проекту так называемой «брежневки» — панельного дома. Подача и обратка в такой схеме работают раздельно, поэтому температура рабочей жидкости на входах и выходах квартир 9 этажного дома всегда одинакова, как и в радиаторах или батареях. Еще один плюс – возможность монтажа на каждом обогревательном приборе регулирующего автоматического или ручного клапана;
Лучевая (коллекторная) схема – последняя разработка для нетипового жилья. Все обогревательные приборы включены параллельно, а с учетом того, что это — закрытая система оо в многоквартирном доме, трубную разводку можно сделать скрытой. При реализации лучевой схемы все регулировочные устройства могут ограничивать или увеличивать подачу тепла дозировано.

Ввод в эксплуатацию узла учета. Смежные тепловые сети, перемычки

Ресурсоснабжение ЖКХ > Теплоснабжение > Коммерческий учет тепловой энергии. Постановление 1034

ПРАВИЛА КОММЕРЧЕСКОГО УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ, ТЕПЛОНОСИТЕЛЯ

Ввод в эксплуатацию узла учета, установленногоу потребителя, на смежных тепловых сетях и на перемычках

61. Смонтированный узел учета, прошедший опытную эксплуатацию, подлежит вводу в эксплуатацию.62. Ввод в эксплуатацию узла учета, установленного у потребителя, осуществляется комиссией в следующем составе:а) представитель теплоснабжающей организации;б) представитель потребителя;в) представитель организации, осуществлявшей монтаж и наладку вводимого в эксплуатацию узла учета.63. Комиссия создается владельцем узла учета.64. Для ввода узла учета в эксплуатацию владелец узла учета представляет комиссии проект узла учета, согласованный с теплоснабжающей организацией, выдавшей технические условия и паспорт узла учета или проект паспорта, который включает в себя:а) схему трубопроводов (начиная от границы балансовой принадлежности) с указанием протяженности и диаметров трубопроводов, запорной арматуры, контрольно-измерительных приборов, грязевиков, спускников и перемычек между трубопроводами;б) свидетельства о поверке приборов и датчиков, подлежащих поверке, с действующими клеймами поверителя;в) базу данных настроечных параметров, вводимую в измерительный блок или тепловычислитель;г) схему пломбирования средств измерений и оборудования, входящего в состав узла учета, исключающую несанкционированные действия, нарушающие достоверность коммерческого учета тепловой энергии, теплоносителя;д) почасовые (суточные) ведомости непрерывной работы узла учета в течение 3 суток (для объектов с горячим водоснабжением — 7 суток).65. Документы для ввода узла учета в эксплуатацию представляются в теплоснабжающую организацию для рассмотрения не менее чем за 10 рабочих дней до предполагаемого дня ввода в эксплуатацию.66. При приемке узла учета в эксплуатацию комиссией проверяется:а) соответствие монтажа составных частей узла учета проектной документации, техническим условиям и настоящим Правилам;б) наличие паспортов, свидетельств о поверке средств измерений, заводских пломб и клейм;в) соответствие характеристик средств измерений характеристикам, указанным в паспортных данных узла учета;г) соответствие диапазонов измерений параметров, допускаемых температурным графиком и гидравлическим режимом работы тепловых сетей, значениям указанных параметров, определяемых договором и условиями подключения к системе теплоснабжения.67. При отсутствии замечаний к узлу учета комиссией подписывается акт ввода в эксплуатацию узла учета, установленного у потребителя.68. Акт ввода в эксплуатацию узла учета служит основанием для ведения коммерческого учета тепловой энергии, теплоносителя по приборам учета, контроля качества тепловой энергии и режимов теплопотребления с использованием получаемой измерительной информации с даты его подписания.69. При подписании акта о вводе в эксплуатацию узла учета узел учета пломбируется.70. Пломбирование узла учета осуществляется:а) представителем теплоснабжающей организации в случае, если узел учета принадлежит потребителю;б) представителем потребителя, у которого установлен узел учета.71. Места и устройства для пломбировки узла учета заранее готовятся монтажной организацией. Пломбировке подлежат места подключения первичных преобразователей, разъемов электрических линий связи, защитных крышек на органах настройки и регулировки приборов, шкафы электропитания приборов и другое оборудование, вмешательство в работу которого может повлечь за собой искажение результатов измерений.72. В случае наличия у членов комиссии замечаний к узлу учета и выявления недостатков, препятствующих нормальному функционированию узла учета, этот узел учета считается непригодным для коммерческого учета тепловой энергии, теплоносителя.В этом случае комиссией составляется акт о выявленных недостатках, в котором приводится полный перечень выявленных недостатков и сроки по их устранению. Указанный акт составляется и подписывается всеми членами комиссии в течение 3 рабочих дней. Повторная приемка узла учета в эксплуатацию осуществляется после полного устранения выявленных нарушений.73. Перед каждым отопительным периодом и после очередной поверки или ремонта приборов учета осуществляется проверка готовности узла учета к эксплуатации, о чем составляется акт периодической проверки узла учета на границе раздела смежных тепловых сетей в порядке, установленном пунктами 62 — 72 настоящих Правил.

_______________________________________

ГВС от индивидуального теплового пункта

Наиболее простой и распространенной является схема с одноступенчатым параллельным присоединением подогревателей горячего водоснабжения (рис. 9). Они присоединены к той же тепловой сети, что и системы отопления зданий. Вода, из наружной водопроводной сети подается в подогреватель ГВС. В нем она нагревается сетевой водой, поступающей из подающего трубопровода внешней сети.

Рис. 9. Схема с зависимым присоединением системы отопления к внешней сети и одноступенчатым параллельным присоединением теплообменника ГВС

Охлажденная сетевая вода подается в обратный трубопровод внешней сети. После подогревателя горячего водоснабжения нагретая водопроводная вода подается в систему ГВС. Если приборы в этой системе закрыты (к примеру, в ночное время), то горячая вода по циркуляционному трубопроводу снова подается в подогреватель ГВС.

Эту схему с одноступенчатым параллельным присоединением подогревателей горячего водоснабжения рекомендуется применять, если отношение максимального расхода теплоты на ГВС зданий к максимальному расходу теплоты на отопление зданий менее 0,2 или более 1,0. Схема используется при нормальном температурном графике сетевой воды во внешних сетях.

Кроме того, применяется двухступенчатая система подогрева воды в системе ГВС. В ней в зимний период холодная водопроводная вода сначала подогревается в теплообменнике первой ступени (с 5 до 30˚С) теплоносителем из обратного трубопровода системы отопления, а затем для окончательного догрева воды до необходимой температуры (60˚С) используется сетевая вода из подающего трубопровода внешней сети (рис. 10). Идея состоит в том, чтобы использовать для нагрева бросовую тепловую энергию обратной линии от системы отопления. При этом сокращается расход сетевой воды на подогрев воды в системе ГВС. В летний период нагрев происходит по одноступенчатой схеме.

Рис. 10. Схема индивидуального теплового пункта с зависимым присоединением системы отопления к тепловой сети и двухступенчатым нагревом воды

Установка приборов теплового учета

Пункт приборов теплового учета включает:

Термодатчики (устанавливаются в прямую и обратную магистрали);
Расходомеры;
Тепловычислитель.

Приборы теплового учета устанавливаются как можно ближе к ведомственной границе, чтобы предприятие-поставщик не высчитывало теплопотери по некорректным методикам. Лучше всего, чтобы тепловые узлы и расходомеры имели на своих входах и выходах задвижки или вентили, тогда их ремонт и профилактика не будут вызывать трудностей.

Тепловой вычислитель, получающий данные от термодатчиков и расходомеров, устанавливается в отдельном запирающемся шкафу. Современные модели этого устройства оборудованы модемами и могут соединяться по каналам Wi-Fi и Bluetooth в локальную сеть, предоставляя возможность получать данные дистанционно, без личного визита на узлы теплового учета.

Приветствую всех, кто читает мой блог! Сегодня я хочу предложить вам еще одну статью, которая посвящена отоплению. В этой статье я расскажу вам о странном месте в подвале вашего дома, которое называется тепловой пункт (или тепловой узел). Статья имеет своей целью дать вам общее представление о том, что такое тепловой узел, как он работает и зачем нужен. Разбираться в этих вопросах начнем с самого фундаментального из них.

Элеватор с регулируемым соплом.

Теперь нам осталось разобрать, как проще регулировать температуру на выходе элеватора

, и возможно ли с помощью элеватора экономить тепло.

Экономить тепло с помощью водоструйного элеватора возможно, например, понижая температуру в помещениях в ночное время

, или днем, когда большинство из нас на работе. Хотя этот вопрос тоже спорный, мы снизили температуру, здание остыло, следовательно, чтобы его заново прогреть расход тепло против нормы надо увеличить. Выигрыш только в одном,при прохладной температуре 18-19 градусов спится лучше , наш организм чувствует себя комфортнее.

Предполагается, что среда длится. Он завершен — если он оснащен всеми элементами, которые позволяют функционировать по назначению. Он подходит для использования — если технически и юридически законно в форме утверждений, утверждений и разрешений для использования.

Налоговые органы предполагают, что установки, системы и оборудование, установленные в зданиях, могут считаться полными и пригодными для использования, если. Включите все структурные компоненты для работы по назначению; Это не означает, однако, что они способны к самозанятости.

Для целей экономия тепла применяется специальный водоструйный элеватор с регулируемым соплом

. Конструктивно его исполнение и главное глубина качественной регулировки может быть различной. Обычно коэффициент смешения водоструйного элеватора с регулируемым соплом меняется в диапазоне от 2 до 5. Как показала практика, таких пределов регулировки вполне достаточно на все случаи жизни. «Danfoss» предлагает с диапазоном регулирования до 1 к 1000. Для чего это нам в системе отопления совершенно непонятно. А вот соотношение цены в пользу водоструйного элеватора с регулируемым соплом относительно регуляторов «Danfoss» примерно 1 к 3. Правда надо отдать должное «Данфосовцам» их продукция надежнее, хотя и не вся, плохо работают на нашей воде некоторые разновидности недорогих трехходовых клапанов. Рекомендация – экономить нужно с умом!

Основные элементы элеватора

Они не подключены постоянно к зданию, т.е. их можно отключить, не повреждая как структуру здания, так и установки, системы и устройства. Чтобы определить, может ли конкретный элемент рассматриваться как постоянный или нет, вы должны использовать классификацию основных средств.

Достоинства водоструйных элеваторов

Конечно, это не означает, что каждая установка, система или устройство, установленные в здании, могут быть автономными средами. Чтобы это произошло, рассматриваемый компонент. Он должен быть классифицирован как постоянный агент в КНТ и не должен представляться одновременно с разъяснением в оборудовании здания.

Принципиально все регулирующие элеваторы выполнены одинаково. Их устройство хорошо видно на рисунке

. , можете посмотреть анимированное изображение работы регулирующего механизма ВАРС водоструйного элеватора.

И на последок краткий комментарий — применение водоструйных элеваторов с регулируемым соплом

особенноэффективно в общественных и производственных зданиях где позволяет экономить до 20-25% расходов на отопление, понижая температуру в отапливаемых помещениях в ночное время и, особенно, в выходные дни.

Мнение статистического управления будет полезно

Он не может быть постоянно подключен к зданию, т.е. его можно отключить без повреждения как здания, так и установки, системы и оборудования. Классификация долговечных средств — это систематический сбор объектов длительного свойства. Для целей бухгалтерского учета установить ставки амортизации и статистические тесты. Выделение данной меры для соответствующей классификации основных средств определяется ее назначением, дизайном и оборудованием. Орган, уполномоченный на это, является статистическим управлением. Поэтому читателю следует обратиться в статистическое управление за помощью в классификации актива. Статистическое заключение классификационного бюро будет важным доказательством в налоговых органах.

Элеваторный узел системы отопления используется для подключения дома к внешней тепловой сети (источнику теплоснабжения) при необходимости снижения температуры теплоносителя посредством подмешивания к нему воды из обратного трубопровода.

Как происходит процесс теплоснабжения высотного дома

В каждом многоквартирном здании имеется система центрального отопления, которая состоит из следующих элементов:

источник;
теплосеть;
потребитель.

В качестве источников тепловой энергии выступают котельные и ТЭЦ.

Из котельных к домам горячая вода направляется сразу и требует понижения температуры, иначе теплооборудование дома будет испорчено. В ТЭЦ же она преобразуется в пар для получения электроэнергии, затем этот пар используется для нагрева теплоносителя, поступающего в теплосеть здания.

Допуск к эксплуатации

При допуске теплового узла к эксплуатации проверяется соответствие заводского номера прибора учета, который указан в его паспорте и диапазона измерений установленных параметров теплосчетчика диапазону измеряемых показаний, а также наличие пломб и качество монтажа.

Эксплуатация теплового узла запрещена в следующих ситуациях:

Наличие врезок в трубопроводы, которые не предусмотрены проектной документацией.
Работа прибора учета за пределами норм точности.
Присутствие механических повреждений на приборе и его элементах.
Нарушение пломб на устройстве.
Несанкционированное вмешательство в работу теплового узла.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Определение значения теплового узла

Элеватором называется энергонезависимое самостоятельное устройство, которое выполняет функции водоструйного насосного оборудования. Тепловой узел понижает давление, температуру теплоносителя, подмешивая охлажденную воду из системы отопления.

Оборудование способно передавать теплоноситель, нагретый до максимально высоких температур, что выгодно с экономической точки зрения. Тонна воды, прогретая до +150 С, обладает тепловой энергией намного большей, чем тонна теплоносителя с температурой всего в +90 С.

Принципы работы и подробная схема теплового узла

Чтобы понять, как работает оборудование, надо разобраться с его устройством. Схема элеваторного узла отопления не отличается сложностью. Устройство представляет собой металлический тройник с соединительными фланцами на концах.

Конструктивные особенности такие:

левый патрубок – это сопло, сужаемое к концу до расчетного диаметра;
за соплом идет камера подмеса (смесительная) цилиндрической формы;
нижний патрубок нужен для присоединения трубопровода обратной циркуляции воды;
правый патрубок – это диффузор с расширением, транспортирующий горячий теплоноситель в сеть.

Несмотря на простое устройство элеватора теплового узла, принцип работы агрегата намного сложнее:

Прогретый до высокой температуры теплоноситель перемещается через патрубок в сопло, затем под давлением скорость транспортировки повышается, и вода быстро перетекает через сопло в камеру. Эффект водоструйного насоса поддерживает заданную интенсивность течения теплоносителя в системе.
При прохождении воды через камеру напор уменьшается, и струя проходит через диффузор, обеспечивая разрежение в камере подмеса. Затем под высоким давлением теплоноситель перемещает через перемычку жидкость, возвращенную из магистрали отопления. Давление создается эффектом эжекции за счет разряжения, которое поддерживает поток подаваемого теплоносителя.
В камере подмеса температурный режим потоков уменьшается до +95 С, это оптимальный показатель для транспортировки по системе отопления дома.

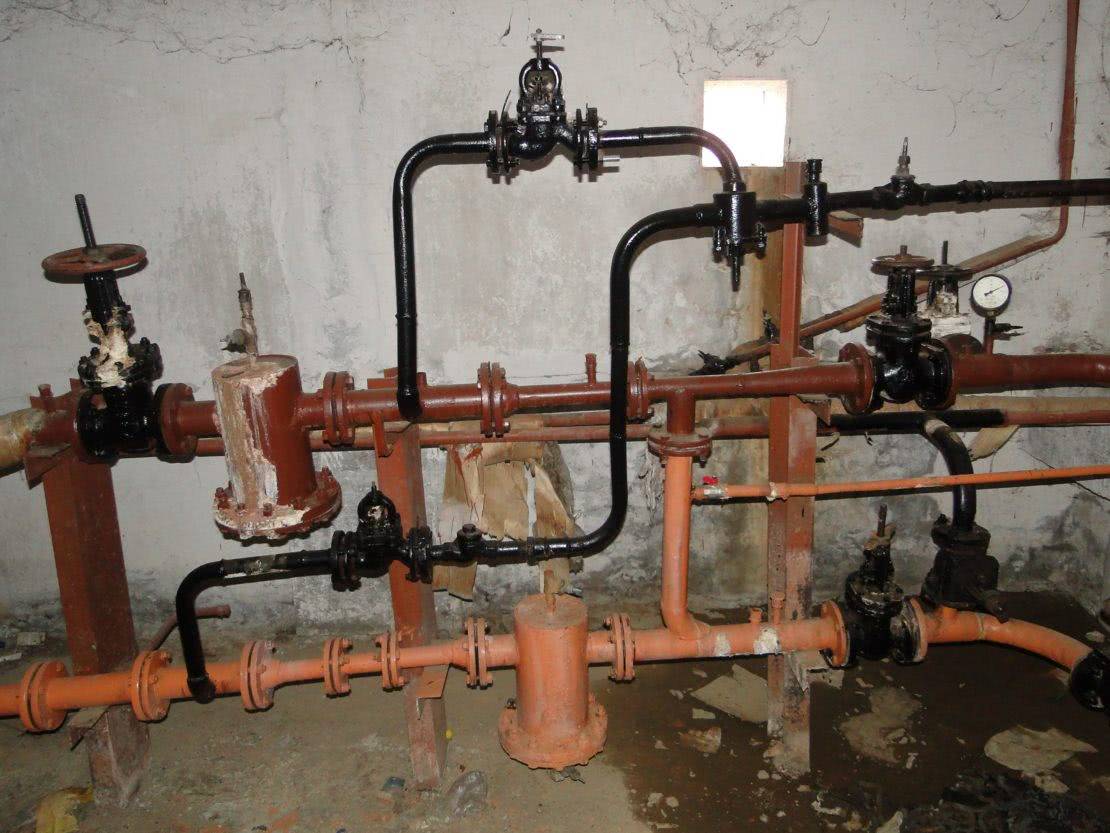

Понимая, что такое тепловой узел в многоквартирном доме, принцип работы элеватора и его возможности, важно поддерживать рекомендуемый перепад показателей давления в трубопроводе подачи и обратки. Разница необходима для преодоления гидравлического сопротивления сети в доме и самого прибора

Интегрируется элеваторный узел системы отопления в сеть так:

левый патрубок присоединяется к магистрали подачи;
нижний – к трубам с обратной транспортировкой;
отсекающие задвижки монтируются с обеих сторон, дополняются грязевым фильтром для предупреждения засорения узла.

Вся схема оснащается манометрами, счетчиками учета расхода тепла, термометрами. Для лучшего сопротивления потоков перемычка в трубопровод обратной подачи врезается под углом в 45 градусов.

Достоинства и недостатки тепловых узлов

Энергонезависимый элеватор отопления стоит недорого, не нуждается в подключении к сети питания, безупречно работает с теплоносителем любого вида. Эти свойства обеспечили востребованность оборудования в домах с центральным отоплением, куда подается теплоноситель высокой степени нагрева.

Недостатки применения:

Поддержание перепада напора воды в трубопроводах обратного тока и подачи.
Каждая магистраль требует конкретных расчетов и параметров теплового узла. При малейших изменениях температуры жидкости придется подстраивать отверстия форсунок, устанавливать новое сопло.
Нет возможности плавно регулировать интенсивность и прогрев транспортируемого теплоносителя.

В продаже предлагаются узлы с регулируемым проходным сечением ручным или электрическим приводом шестеренчатой передачи, расположенной в предкамере. Но в этом случае устройство теряет энергонезависимость.

Схема теплового узла: поясняем суть
