Особенности устройства тёплого пола, его слои и их толщина
Тёплый пол включает в себя специальные материалы, которые уложены в определённой последовательности. Данное сооружение ещё называют «слоёным пирогом» с нагревательными элементами внутри (водяными трубами или кабелем).
Главная задача пирога:
- снизить потери тепла;
- уберечь нагревательные элементы от проникновения к ним влаги;
- направить тепло в нужном направлении;
- обеспечить шумоизоляцию;
- защитить отопительную систему от негативного действия окружающей среды.
Монтаж пирога на бетонную стяжку
Пирог тёплого пола по бетонным плитам, вне зависимости от того водяной он или электрический, выглядит таким образом:
- бетонное основание — это может быть фундамент из бетона или бетонные монолитные плиты;
- гидроизоляция — обычная полиэтиленовая плёнка;
- утеплитель с отражающей поверхностью — пенополистирол, пробковая подложка и т.д.;
- армированная сетка;
- трубы или кабель отопительной системы;
- стяжка из бетона;
- половое покрытие.
На грунт
Монтаж пирога на грунт водяного, или другого вида пола допускается при наличии не рыхлой почвы, и залегании грунтовых вод от поверхности не менее 5 метром. Отличие этой конструкции от устройства пирога пола по бетону заключается в дополнительном этапе работ.
Суть состоит в следующем:
- поверхность очищается и выравнивается;
- насыпается песок (5 см), который утрамбовывается и слегка поливается водой;
- следующим слоем пирога тёплого пола, толщиной 7-8 см, идёт гравий или керамзит, он также утрамбовывается;
- далее гидроизоляция, которая армируется сеткой;
- затем заливается черновая стяжка (10 см);
- потом укладывается слой гидроизоляции и утеплитель из пенополистирола, толщина его зависит от условий самого помещения (5-15 см).
В дальнейшем, процесс монтажа тёплого пола на грунт, не отличается от укладки пирога на бетонные плиты: армированная сетка, нагревательные элементы, заливка стяжки или подложка, и половое покрытие.
На деревянное основание
Если основанием для системы с обогревом служит деревянное покрытие, то принцип монтажа пирога такой же, как на бетонные плиты.
Существует второй способ, который отличается по технологии — на деревянные лаги. В этом случаи, стелится фанера, как основание пирога. На ней располагаются лаги, сверху которых расстилается гидроизоляционная плёнка.
Между лагами прокладываются плиты утеплителя толщиной 10 см. Для нагревательных элементов (труб или кабеля) проделываются канавки, в которых они устанавливаются. При обустройстве водяного пирога, сначала в пазы кладётся отражающая пластина или фольга, и только потом укладываются трубы.
Есть другой вариант — настильный, когда на утеплитель, уложенный в лаги, кладутся листы ДСП оборудованные каналами для труб.
Ещё один способ — реечный, они набиваются на основу. Расстояние между ними должно соответствовать размеру нагревательных элементам.
В качестве основания для чистового покрытия укладывается не толстая фанера. На неё и монтируется декоративное покрытие. Если планируется установка ламината, то можно отказаться от фанеры, и стелить его прямо на трубы водяной системы, так как любой из перечисленных выше профилей способен выдержать такую нагрузку.
На сухую стяжку
Сухая стяжка — сыпучий материал, поверх которого расстилается гипсокартон или фанера. Инструкция по укладке пирога на сухую стяжку под тёплый пол следующая:
- демпферная лента раскатывается по периметру комнаты;
- рассыпается песок или щебень на перекрытие, и ровняется;
- по контуру труб выкладываются алюминиевые пластины;
- поверх укладывается сухая стяжка — два гипсокартонных листа, на которые монтируется напольное покрытие.
Бетонный пол по грунту
Подобный пол делается из нескольких слоев: его толщина и состав зависит от местоположения дома, а также особенностей земельного участка. Обычно он состоит из:
- Основания. С поверхности земли снимают плодородный слой, убирают все корни и мусор, проливают водой и хорошо утрамбовывают.
- Строительный песок. С его помощью выравнивают все огрехи участка и заполняют различные полости. Слой песка также хорошо проливается водой и утрамбовывается.
- Щебень мельчайшей фракции или керамзит. Керамзит использовать предпочтительнее, поскольку он играет роль дополнительного утеплителя.
- Слой гидроизоляции. Можно использовать специальную мембрану или просто листы рубероида.
- Стяжка толщиной 30-50 мм (черновая).
- Слой пароизоляции.
- Слой утеплителя. Обычно используется экструдированный пенополистирол или плотный пенопласт. Толщина утепляющего слоя зависит от региона.
- Второй слой гидроизоляции.
- Армирующая сетка.
- Бетонная стяжка под чистый пол с мелкофракционным щебнем.
- Финальное напольное покрытие.
Состав “пирога” может изменяться по желанию, но именно такой состав считается оптимальным.
Вот так выглядят слои бетонного пола
Что нужно знать перед возведением
Перед тем, как приступить к сооружению пола по грунту, необходимо получить достаточно полную информацию о составе почвенных слоев на участке, глубине залегания грунтовых вод и размерах сезонных колебаний их уровня.
Эти данные позволят решить, имеется ли возможность для создания полов по грунту с достаточной степенью безопасности для постройки и ее жителей. Рекомендуется создать качественную дренажную систему, способную обеспечить отвод почвенной влаги в случае повышения ее уровня.
Затем следует определиться с толщиной подготовительных слоев засыпки
Этот вопрос имеет особую важность, поскольку их необходимо тщательно утрамбовать. Чем толще слой, тем сложнее добиться достаточного уплотнения
При этом, добиться природной плотности трамбовки слоя засыпки на практике невозможно. Подготовительный слой непременно даст некоторую усадку, величина которой будет прямо пропорциональна его толщине.
Слой подбетонки (черновой стяжки) рекомендуется заливать на полотно геотекстиля. Это позволит сохранить воду в массиве бетона и обеспечит нормальную кристаллизацию материала. Если производить заливку непосредственно на подготовительный слой, влага из бетона будет впитываться в него и нарушит процесс затвердения, что в результате ослабит стяжку.
ВАЖНО!
При заливке всех бетонных слоев необходимо полностью выдерживать срок, необходимый для кристаллизации материала и набора технологической прочности. В противном случае возникает риск деформации или разрушения подстилающих слоев, возникновение дефектов геометрии пирога пола и потеря общей прочности.. Перед началом работ необходимо убедиться, что произведен ввод всех коммуникаций, проходящих под уровнем пола
После создания пирога пола по грунту выполнение ввода коммуникаций будет затруднено и потребует более сложных методов решения вопроса
Перед началом работ необходимо убедиться, что произведен ввод всех коммуникаций, проходящих под уровнем пола. После создания пирога пола по грунту выполнение ввода коммуникаций будет затруднено и потребует более сложных методов решения вопроса.

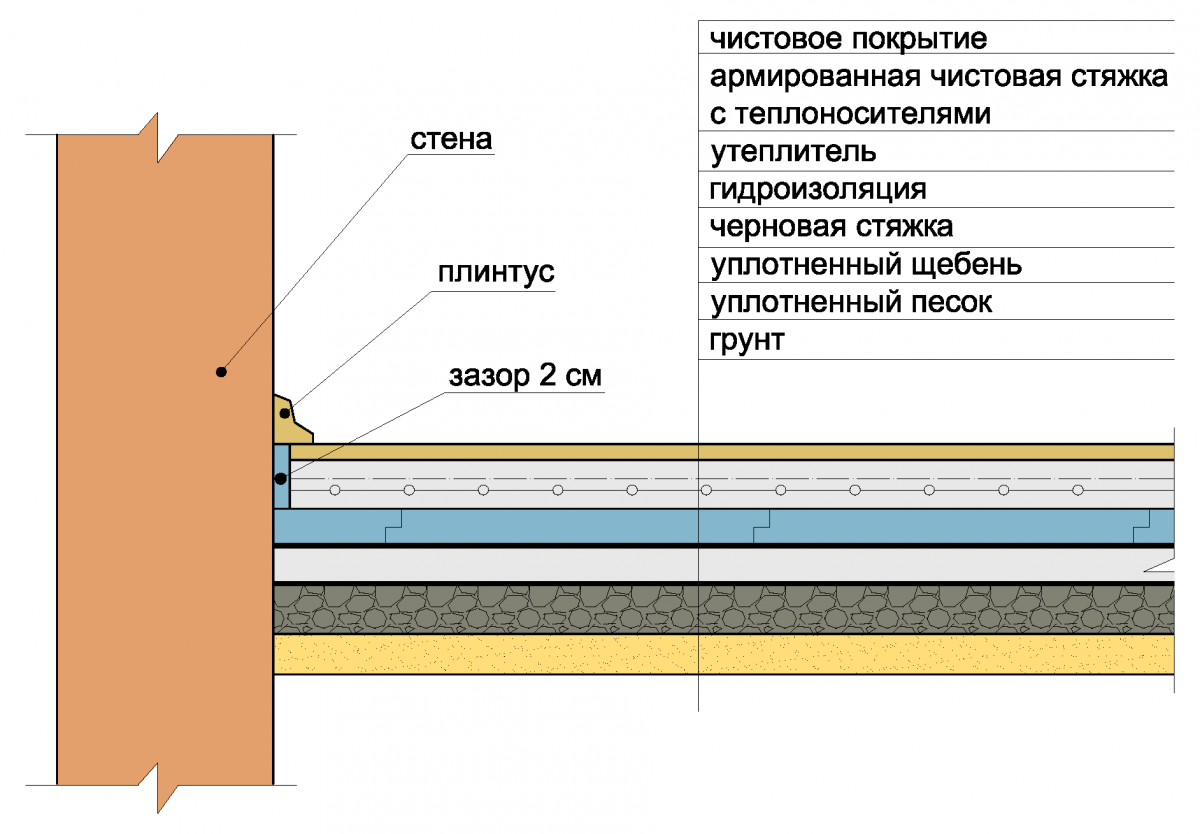

Слои «пирога» бетонного пола по грунту
Такой пол расположен внутри фундамента дома (обычно, ленточного) и лежит прямо по земле.
Перечислим и раскроем все основные слои «пирога» бетонного пола по грунту снизу вверх:
- Уплотненный грунт, являющийся основанием для пола. Он должен быть очищен от естественного травянистого покрова и уплотнен при помощи механической виброплиты до высокой степени уплотнения.
- Подсыпка из песка или песчано-гравийной смеси (ПГС). Для нее берут крупнофракционный щебень (30 – 50 мм) или керамзит, обычный речной или овражный песок. Подсыпку также должна быть плотно утрамбована.
- Гидроизоляционная пленка (мембрана). Ее задачей является не только отсечение капиллярной влажности подсыпки, но и предотвращение утечки воды из вышележащей черновой стяжки. Это гарантия сохранения прочности и марки заливаемого слоя бетона.
- Черновая (подстилающая) бетонная стяжка, которую рекомендуется делать армированной. Щебень для нее берут мелкофракционный (5 – 10 мм), а песок только речной (не карьерный!). В упрощенном варианте вместо стяжки выполняют проливку жидким раствором подсыпки до достижения равенства толщин слоев проливки и подсыпки.
- Пароизоляционная мембрана. Ее укладывают под слой утеплителя для предотвращения проникновения в него водяных паров снизу из черновой стяжки и одновременного обеспечения вентиляции его объема через пропускающую воздух мембрану.
- Слой утеплителя из экструдированного пенополистирола (ЭППС) или пенопласта с толщиной, зависящей от климата региона.
- Гидроизоляционная пленка (мембрана) под чистовую стяжку.
- Чистовая армированная стяжка, включающая щебень мелкофракционный (5 – 10 мм) с речным песком.
- Чистовой пол с любым напольным покрытием.
Цементно-песчаная стяжка пола
Схема нагружаемого пола по грунту.
Перед цементно-песчаной заливкой необходимо предусмотреть термическое расширение цементного раствора в виде деформационных швов, особенно это касается больших помещений или помещений со сложной конфигурацией. Деформационные швы можно сделать при помощи пенополистирола и демпферной ленты.
Для заливки данной системы обычный общестроительный цемент не подойдет, понадобится пластификатор, причем на 1 кв.м полов — 1 л. Для упрочнения конструкции можно использовать полимерную фибру, которая состоит из полипропиленовых тонких прочных волокон, которые распределятся по всей толщине цементной стяжки. Данный вид работ следует производить при температуре не менее +5 градусов. Цементную смесь для заливки готовят в соотношении — цемент (1) и песок (3). Удобно пользоваться уже готовой, купленной в строительном магазине альтернативной смесью для наливных теплых полов.
После этого необходимо дать время стяжке из цемента застыть до 4 недель, причем первую неделю следует укрывать поверхность пола влажным материалом.
Теперь можно перейти к выполнению финишного покрытия. В данном случае чаще всего применяется керамогранитная или керамическая плитка.
Таким образом, следуя изложенному в статье материалу, можно самостоятельно установить данную систему у себя в загородном доме.
Контуры теплого пола
Для снижения расхода энергоносителя в котле отопления и повышения комфортности проживания используются теплые полы. Их контуры можно вмуровать в стяжку, уложив трубы непосредственно на арматурную сетку.
Теплый пол внутри стяжки.
Для подключения к коллекторам трубы теплого пола выводятся наружу возле стены. В этом месте их необходимо оклеить демпферной лентой. Аналогичная технология температурного шва необходима для всех коммуникаций, проходящих через стяжку (стояки отопления, ГВС/ХВС).
Таким образом, состав пола по грунту можно видоизменять в зависимости от бюджета строительства и конкретных эксплуатационных и грунтовых условий.
Многие из нас занимаются загородным строительством и обустройством своих домов и дач. Имея под рукой поэтапное руководство по утеплению дома при строительстве и наличие на современных строительных рынках любого требуемого материала, можно создать уютный и теплый микроклимат в доме своими руками. Начать работу в данном направлении, лучше всего, с создания теплых полов.
Схема устройства бетонного пола по грунту.
Формирование тёплого пола
На черновом покрытии начинают собирать все уровни «тёплого пола». Стяжку защищают от влаги, укладывают на неё утеплитель. При этом учитывают некоторые нюансы использования материалов.
Если для чернового основания использовали рулонную гидроизоляцию, то при подготовке напольного обогрева применяют мастики. Их наносят валиком или кистью. Материалы на основе битума не выбирают. При нагревании они могут выделять ядовитые пары.
Рекомендуют следующие смеси:
- «Ceresit CR66» – на основе цемента и полимеров;
- «Гидромаст» – полимерная основа;
- «KIILTO Fiberpool» – состоит из каучука и армирующего волокна;
- «Кнауф Флехендихт» – основным компонентом является латекс.
На гидроизоляцию укладывают утеплитель. Используют полистирольные плиты толщиной 3-5 см. Рекомендуют материал с фольгированным покрытием. Он послужит отражающим экраном для системы отопления.
Ceresit CR66
Если теплоизоляция не предполагает фольгирования, то используют подложку на основе лавсана с отражающим покрытием. Её толщина 3 мм. Экран позволит направить тепло вверх к полу.
Устанавливают систему крепления для «тёплого пола». Для жидкостной магистрали чаще всего используют армированную сетку «МАК». Трубопровод будет легче укладывать, если размер ячеек совпадает с длиной шага витков.
Рекомендуют сетку с ячейками 10*10 или 15*15 см. В качестве крепления используют шины с якорными замками, скобы, маты с перфорированной поверхностью.
Укладывают магистраль «улиткой» или «змейкой». Для расчёта метража трубы и шага укладки используют online-калькулятор. Если метраж превышает 66 м, то выводят 2 контура. Их отдельно подключают к коммуникационной «гребёнке».
Контур закрывают бетонным раствором. Толщина покрытия 8 см. Оно не только предохранит трубы от механического воздействия, но и послужит дополнительным нагревательным прибором. Раствор бетона рекомендуют готовить с использованием жидких пластификаторов.
Для чистовой стяжки выдерживают следующие пропорции:
- цемент М300 – 1 часть;
- песок речной – 2,5 ч.;
- пластификатор – 1 л на 1 м3 смеси;
- вода – на 1 кг смеси 200 г.
Маячки из реек на трубопроводе установить невозможно. Их выполняют из бетонного раствора. Заготавливают небольшие возвышения по всей площади пола; шаг 1,8 м. Проводят выравнивание с помощью нивелира. Заливают пол небольшими участками. Выжидают 28 дней. Начинают облицовку пола.
Чтобы ускорить монтажные работы используют полусухие смеси для стяжки. Они обладают высокой прочностью и эластичностью, но обладают гигроскопичностью. Высыхает раствор полусухой консистенции за 2 недели. Финишное покрытие укладывают после полного затвердения стяжки.
Вместо жидкостного отопления можно использовать кабельный обогрев. «Тёплый пол» по грунту будет иметь такие же уровни, что и при укладке водяной магистрали.
Для крепления кабеля не используют армированную сетку. Секции устанавливают с помощью контурных матов, скоб, якорных замков. Закрывают электрический контур стяжкой не более 3-5 см или плиточным клеем 3-4 см.
Для обогрева больших площадей рекомендуют устанавливать жидкостную систему отопления. Грунтом для неё является не почва, а подушка, выполненная из щебня и песка.
Необходимо подготовить черновое покрытие, установить водяной контур, выполнить тестирование системы. Магистраль закрывают бетонным раствором с использованием пластификаторов.
Теплый водяной пол с ПЕНОПЛЭКС своими руками СТРОИМ ДЛЯ СЕБЯ
- Заголовок
- Теплый водяной пол с ПЕНОПЛЭКС своими руками СТРОИМ ДЛЯ СЕБЯ
- Заголовок
- Водяной теплый пол своими руками
- Заголовок
- Теплый пол. 10 ошибок, КОТОРЫЕ НЕЛЬЗЯ ДОПУСКАТЬ
Пирог теплого пола: описание каждого слоя
Как только черновая стяжка обретет необходимые прочностные характеристики, начинаем укладывать полы по грунту в следующей последовательности:
- непосредственно на бетонной поверхности располагается мембрана или специальная гидроизоляционная пленка. Она служит для того, чтобы исключить поглощение бетоном влаги, его постепенное разрушение под ее воздействием. Слой гидроизоляции укладывается внахлест с закреплением стыков малярным скотчем;
- на гидроизоляцию укладывается утеплитель. В его качестве лучше использовать пенополистирольные плиты. Стыки между ними также проклеиваются скотчем, благодаря чему предотвращается просачивание раствора в нижние слои;
- укладывается металлизированная гидроизоляция, которая не только обеспечивает защиту от влаги, но и обладает высокой прочностью, позволяющей выдержать серьезную нагрузку;
- монтируются крепежные элементы, а также нагревательные кабели, трубы, инфракрасная пленка – те материалы, которые вы выбрали, чтобы обустроить обогревающие помещение полы;
- устанавливается необходимое оборудование – терморегуляторы, датчики и прочее;
- заливается чистовая стяжка. При монтаже полов по грунту она также должна быть армированной (для повышения прочности используется стальная оцинкованная сетка, способная противостоять агрессивному воздействию бетона).
Для заливки чистовой стяжки лучше всего использовать так называемые полусухие составы, в которых применяются пластификаторы и другие добавки, позволяющие:
- с минимальными усилиями создать идеально ровную поверхность даже при прокладке теплого пола по грунту;
- минимизировать риск поглощения бетоном влаги;
- увеличить теплоотдачу конструкции за счет того, что покрытие получается однородным и практически не имеет пустот;
- уменьшить время высыхания стяжки благодаря использованию в процессе изготовления раствора небольшого количества воды.
Некоторые полусухие растворы дают возможность укладывать напольное покрытие буквально через неделю после заливки чистовой стяжки. Впрочем, если спешить вам особо некогда, имеет смысл выждать 28 дней до полного ее вызревания.
В качестве финишного покрытия для теплого пола мы рекомендуем укладывать либо керамическую плитку, либо ламинат. Эти материалы обладают отличной теплопроводностью и дают возможность максимально эффективно использовать систему для обогрева помещения. Хуже всего в сочетании с таким отоплением ведут себя такие покрытия, как ковролин и разнообразные панели или плитка из ПВХ. Впрочем, выбор материалов зависит от ваших финансовых возможностей и вкусовых предпочтений.
Какое основание лучше для пирога тёплого пола
Практически каждый вид пола с обогревом можно укладывать на любую поверхность. В городских квартирах, где основание — бетонные плиты перекрытия, допускается монтаж любого тёплого пола по ним: электрического, инфракрасного или водяного, хотя последний рекомендован только на первых этаж многоэтажек.
Рекомендуем: Микрокредитование: 4 способа эффективного использования
В частном доме, пирог пола обычно монтируется на деревянное основание. Укладывать на него можно любое устройство. Однако, инфракрасный тип более предпочтителен, так как пожаробезопасен и прост в укладке. Читайте статью, как произвести монтаж водяного и электрического тёплого пола по деревянным перекрытиям в частном доме.
В случаи с кабельной системой потребуется дополнительно позаботится о безопасности, и проложить металлизированные пластины в местах укладки провода. При монтаже водяного тёплого пола на деревянное основание, нужно убедиться, что перекрытия выдержат тяжёлую конструкцию.
При строительстве нового дома, идеальным решением будет тёплый пол на грунт, водяной или кабельный, который будет монтироваться параллельно с возведением здания.
Пароизоляция, утепление, повторная гидроизоляция
Когда черновая стяжка подсохнет, можно переходить к созданию пароизоляционного слоя. Обычно для этого применяют специальные поливинилхлоридные мембраны или битумно-полимерный материал. Использовать полиэтилен в качестве пароизоляции не рекомендуется, поскольку он часто рвется и не выполняет свои функции.
Утепление бетонного пола по грунту своими руками — задача достаточно сложная. Новичок вряд ли сможет самостоятельно провести правильный теплотехнический расчет и определить, какой именно утеплитель лучше всего использовать и какая толщина утепляющего слоя необходима в конкретном случае. Поэтому лучше обратиться к профессионалам, которые правильно посчитают необходимые параметры.
Для утепления может использоваться:
- минеральная вата;
- пенопласт;
- экструдированный пенополистирол.
Утеплитель просто раскладывается по поверхности и при необходимости фиксируется клеем или крепежами. Сверху на утеплитель укладывают второй слой гидроизоляции для дополнительной защиты от влаги.
Укладка листов пенополистирола на подготовленное основание
Водяной
Устройство
Водяной теплый пол — это система трубопроводов, установленных в системе слоев пирога теплого пола.Для этого требуется укладка труб с горячей водой «змейкой», равномерно охватывающей всю площадь помещения.
Нагрев воды осуществляется либо автономно, при помощи котла (например, газового или электрического), либо подключается к системе ЦО, если имеется такая возможность. Характерной особенностью такой конструкции является более мягкий режим нагрева по сравнению с электрическим, температура воды не превышает 70-80 градусов, что безопасно в пожарном отношении, но вполне достаточно для обогрева, учитывая площадь излучения.
Еще одна особенность — большая тепловая инерция, после отключения такой пол остывает медленно. При этом укладка теплого пола под плитку своими руками в данной ситуации не отличается особыми трудностями.
Пирог
Решение вопроса, как правильно уложить теплый пол под плитку, начинается с правильного обустройства пирога.
Пирог водяного пола под плитку включает в себя такие слои:
- Черновой пол.
- Слой утеплителя, исключающий непроизводительные потери — нагрев чернового пола.
- Гидроизолирующая пленка.
- Сетка МАК.
- Трубы теплого пола.
- Слой стяжки.
- Плитка.
Такой состав пирога наиболее подходит к бетонному черновому полу, поскольку для деревянных конструкций состав пирога меняется:
- Черновой пол (настил из досок).
- Обрешетка, толщиной с диаметр труб, обеспечивает желоб для безопасности труб.
- Трубы теплого пола.
- Цементная стяжка.
- Плитка.
Для деревянных конструкций чернового пола нет смысла укладывать слой теплоизоляции, так как сама конструкция деревянного перекрытия, по сути, сплошной теплоизолирующий слой, а настил из досок обладает хорошими теплоизолирующими свойствами. Именно от этих моментов и зависит толщина теплого пола под плитку.
Инструменты и материалы
Для работы потребуются:
- Трубы (лучше всего — металлопластиковые).
- Соединительные фитинги.
- Самоклеящаяся лента.
- Арматурная сетка.
- Цемент, готовый состав для стяжки.
- Плитка, клей для плитки.
- Гидроизолирующая пленка.
- Ножовка по металлу.
- Острый нож.
- Молоток, пассатижи, емкость для замешивания цементного состава и т. д.
Инструментов может понадобиться гораздо больше, все зависит от их наличия, от принятой схемы работы и от навыков мастера. При этом теплый пол под плитку: технология и специфика будут непосредственно зависеть от данных факторов.
Укладка
Укладка плитки на теплый пол имеет в основе простые принципы. Этапы работ выглядят так:
Площадь помещения разбивается на зоны максимальной площадью 40 кв. м
Особенно важно, если помещение имеет сложную геометрию, вынуждающую использовать членение для получения более простых участков. Это необходимо для более удачного выбора размещения труб — змейкой или улиткой.
Укладывается слой утеплителя
Для наиболее качественной работы лучше всего использовать экструдированный полистирол, он не пропускает ни воду, ни пар, являясь прекрасным теплоизолятором. Кроме того, он довольно жесткий и прочный материал.
Укладывается слой гидрозащиты — лучше всего, полиэтиленовая пленка. Она не позволит воде из стяжки просочиться между плитами утеплителя и отсечет пар, просачивающийся во время отключения теплого пола сквозь стяжку.
Укладка армирующей сетки МАК, защищающей утеплитель и гидрозащиту при монтаже и заливке стяжки.
Монтаж трубопроводов. Участки труб крепятся к сетке для фиксации положения. Слишком жестко не крепить, возможны температурные деформации.
Присоединяются гофрированные вставки для компенсации температурных расширений, трубопровод подключается к воде и опрессовывается под давлением. (Как минимум — выдерживается несколько дней наполненным водой).
Заливка стяжки. В это время трубы должны находиться под рабочим давлением.
Стяжка выдерживается для высыхания, после чего на нее укладывается плитка.
Внимание! Монтаж теплого пола под плитку своими руками на деревянное основание примерно такой же, только вместо укладки утеплителя на пол набиваются рейки, образующие углубления для размещения зигзагов «змейки». Некоторые этапы монтажа по необходимости могут быть дополнены какими-либо операциями
При этом установка теплого пола под плитку все равно станет наиболее удобным способом обогрева
Некоторые этапы монтажа по необходимости могут быть дополнены какими-либо операциями. При этом установка теплого пола под плитку все равно станет наиболее удобным способом обогрева.
Черновая стяжка пола по грунту под теплый пол технология укладки под плитку. Теплый пол по грунту в частном доме. Устройство, монтаж и подключение к сети
Существуют разные методики укладки панельного отопления. Одной из них является теплый пол по грунту. Особенность в том, что делается такой обогрев во время строительства здания, а не впоследствии его эксплуатации, вследствие желания модернизировать жилье.
Запланировав сделать тёплый пол по грунту в частном доме, следует разбить всю работу на два этапа: на нижние слои заливается черновая стяжка, далее выкладываются все остальные слои пирога. Это железное правило для укладки, продиктованное возможной усадкой грунта.
Что собой представляет теплый пол на грунте
Конструкция теплого пола, которая укладывается в помещениях, напоминает своеобразный «пирог», поскольку состоит из нескольких слоев.
Заливка теплого пола по грунту напрямую зависит от характеристик почвы. Она должна отвечать определенным требованиям и нормативам.
Так, подземные воды должны находиться не выше, чем 5–6 метров от уровня верхнего слоя
Важно, чтобы почва участка не имела высокое значение рыхлости и воздушности. Потому не допускаются строительные работы на песчаниках и черноземе
Важно также учитывать нагрузку, которая будет приходиться на конструкцию в процессе эксплуатации. Устройство пола должно обеспечить следующее:
- надежную тепловую изоляцию комнаты;
- не дать грунтовым водам затопить помещение;
- устранить внешние шумы;
- не допустить проникновения водяного пара;
- обеспечить комфорт жителям.
Водяной тёплый пол по грунту
Конструкция панельного отопления – превосходное решение для жилых комнат и рабочих помещений с крупной площадью (более 20 м2). Здесь можно использовать электрический обогрев или водяной. В мелких помещениях (санузел, балкон или лоджия) трубы разместить достаточно сложно. Потому допускается (и даже рекомендуется) использование электрических теплых полов. Как правило, все стремятся обеспечить уют в первую очередь в больших помещениях. Стоит рассмотреть водяной пол по грунту, его особенности.
Важно знать! В многоэтажках запрещена укладка водяной панельной системы обогрева совместно с централизованным источником тепла. Это обусловлено разгерметизацией системы, внесением дополнительных сопротивлений в рассчитанный заранее проект, что помешает корректной работе
Исходя из этого, стоит понимать, что для подключения обогрева стоит рассмотреть наличие автономного источника тепла. А для этого нужно обратиться в соответствующие государственные структуры за разрешением.
Существует несколько методик монтажа водяных систем. Но для каждой из них нужно предусмотреть следующее:
- При укладке на грунт стоит позаботиться об организации своеобразной «подушки». Первым укладывается слой песка (толщина 5–7 см), далее идет камень мелкой фракции (толщина слоя – 8–10 см).
- Второй этап – гидроизоляция. Использовать можно практически все доступные материалы. Подходит битумно-резиновая или битумно-полимерная мастика. В качестве альтернативы можно применять оклеечный тип. Такой вариант имеет армирование в виде стекловолокна.
- Не обойтись и без тепловой изоляции. Можно использовать пенополистирол. Толщина этого слоя вариативная и зависит от проводимых расчетов.
- Можно использовать дополнительный слой теплоизоляции рулонного типа с покрытием из фольги (это вспомогательная конструкция, потому данный шаг можно пропустить).
- Укладка труб теплого пола по грунту.
- Поверх трубопровода делается стяжка. Потребуется и ее армирование сеткой. Высота такой конструкции вместе с нагревательными элементами должна составлять 50–70 мм. Это делается для быстрого прогрева покрытия. Армирование проводится над конструкцией теплого пола. Это делается с целью равномерного распределения нагрузок на систему.
- Финишное покрытие. Здесь разрешено применять материалы, которые не поддаются тепловому воздействию напольной системы отопления.
Укладка бетона
Схема утепления пола пенопластом.
Теперь наступило время укладки бетона с армировкой для укрепления всей многослойной конструкции будущего теплого пола. Для удобства укладки бетона можно всю требуемую поверхность разделить деревянными рейками длиной до 2 м, а шириной 5 см на метровые полосы. В середине поверхности следует установить сварную сетку 100х100х3, а по периметру помещения следует закрепить демпферную ленту, т.е. полосу вспененного пенополиэтилена, высотой примерно 12 мм, шириной до 150 мм. Демпферная лента должна выступать примерно на 2 см от задуманной высоты пола. Используем для укладки бетонный раствор марки М100. Начинать заливку бетона следует с противоположной от входной двери стороны. Укладывают его полосами, заполняя сконструированные рейки чуть выше их уровня и хорошо разравнивая приспособленной для этой цели рейкой-правилом. После этого рейки удаляют, а образовавшиеся зазоры заполняют бетоном. Накрыв уложенный бетон пленкой, оставляют его застывать на месяц, периодически устраивая водяной душ.
После высыхания бетонную поверхность очищают, убирая мусор, смывая жирные пятна и остатки цементного молочка. После чего данную поверхность грунтуют и высушивают. Теперь она полностью готова для укладки теплого водяного пола, а в качестве выравнивающего слоя хорошо подойдет устройство чистовой цементно-песчаной стяжки пола.
Особенности строительства
Обычно технология позволяет обустроить полы по грунту в ленточном фундаменте. Метод не применим для сложных типов опорных конструкций, которые сочетают два, либо несколько видов фундамента, например, свайно – ленточные.
Ленточный фундамент в частном доме Источник betonbase.ru
Есть несколько видов черновых полов. Среди них, бетонная стяжка. Опираться: конструкция может:
- на несущие стены;
- подушку из грунтовой засыпки.
В качестве основы можно использовать дощатый настил на деревянных брусьях (лагах). Для каждого вида конструкции сооружают пирог пола определённого состава. Бетон нельзя заливать прямо на землю либо глину.
Глиняный пол в хозяйственных постройках.Источник 9ban.ru
Необходимо подготовить промежуточный слой основы, обеспечивающей:
- жёсткость;
- теплоизоляцию;
- гидроизоляцию;
- стабильность;
- способность выдерживать нагрузки.
Решение об укладке полов по грунту принимается на основе результатов исследования почвы
Важно знать, есть ли под зданием близко залегающая к поверхности вода. . Деревянный пол по грунтуИсточник prd.ru
Деревянный пол по грунтуИсточник prd.ru
Особенности бетонного покрытия
Пол по почве — простая конструкция, особенность которой заключается в том, что между землей и настилом не будет свободного пространства, то есть в этом случае не предусмотрена воздушная прослойка. Как правило, при ленточном основании производят устройство такого настила, однако можно соорудить подобные полы по грунту и в свайно-ростверковом фундаменте.
Структура бетонного покрытия будет выполняться из следующих слоев:
- подошва;
- подстилочный пласт;
- гидро-, паро- и теплоизоляция;
- несущий слой;
- стяжка;
- чистовое покрытие.
Каждый пласт выполняет определенные функции, поэтому важно обустроить бетонный настил именно в таком порядке
