Конструкция теплого пола водяного: 10 лучших схем, особенности и правила монтажа

Установка котла

Для системы «тёплый пол» выбирают котёл в зависимости от теплоносителя. Если в доме есть газ, то целесообразно выбрать газовый котёл. Его устанавливают в помещении. Расходы на теплоноситель будут минимальными. Необходимо оборудование с выходами для горячего водоснабжения и для водяной напольной магистрали.

Если в доме устанавливают печь на твёрдом или жидком топливе, то для нагревательного оборудования обустраивают отдельную котельную. Неудобства состоит в том, что придётся постоянно следить за расходом топлива.

Вода в теплообменнике нагревается до высокой температуры, потребуется дополнительно установить радиаторы, сушилки для полотенец, можно вывести отдельные контуры в баню или в гараж. Данные мероприятия необходимы, чтобы выдержать в напольной магистрали определённое давление и температуру воды.

Подготовка основания для всех видов и вариантов теплых полов

Одним из важнейших элементов является основа для теплого пола в частном доме, которую нужно подготовить еще до обустройства самой системы отопления. К основанию предъявляется ряд требований – оно должно быть достаточно прочным, ровным и не пропускающим тепло. Каждое требование является важным, но особого внимания требует именно теплоизоляция – без нее выработанное тепло просто уйдет под пол. Используется различная изоляция для труб, выбирать которую необходимо под конкретные условия.

Технология подготовки основания с керамзитовым утеплением включает в себя следующие этапы:

1. Демонтаж. Первым делом нужно убрать старое покрытие, под которым может быть бетон, грунт или деревянные опоры. Все загрязнения и ненужные элементы необходимо убрать.
2. Разметка. При помощи строительного уровня по всему периметру стен необходимо отметить линию, по которой и будет выравниваться основание. В случае с керамзитом нужно оставлять больше свободного места, чтобы толщина теплоизоляционного слоя была достаточной для эффективного сохранения тепла.
3. Подсыпка. Основание засыпается слоем песка, толщина которого должна составлять около 10 см. Песчаную подушку после засыпки нужно уплотнить.
4. Гидроизоляция. На утрамбованный песчаный слой укладывается гидроизоляционный материал (дешевле всего обходится полиэтилен, но более надежным вариантом является гидроизоляционная мембрана).
5. Расстановка маячков. Теперь нужно установить опоры, по которым будут располагаться маяковые профили. Маячки нужно очень точно выровнять по уровню.
6. Укладка теплоизоляции. Все свободное пространство между маячками засыпается керамзитом. Для большей надежности и эффективности стоит смешать керамзит с жидким цементным раствором.
7. Заливка стяжки. Собственно, после укладки теплоизоляционного слоя можно приступать к заливке стяжки, которая должна доходить до отмеренного ранее уровня. Стяжка разравнивается вдоль профилей.
8. Выравнивание. Когда стяжка немного схватится, маяки нужно извлечь и заделать полученные отверстия. Швы затираются, после чего пол нужно оставить до полного застывания раствора.

В качестве теплоизоляции, кроме керамзита, можно использовать и ряд других материалов:

• Полистирольные плиты, которые для повышения прочности обычно укрепляются арматурной сеткой и крепятся к основанию анкерами;
• Рулонные фольгированные материалы, отлично подходящие для использования в сочетании с электрическими нагревательными элементами;
• Полимерные маты, предназначенные специально для укладки водяного теплого пола, для чего в материале имеются специальные выступы, между которыми прокладываются трубы.

Инструменты и материалы

Устройство электрической системы предполагает проведение электромонтажных работ. Кроме терморегулятора с термодатчиком потребуются:

• провода в комплекте;
• изоляционные материалы;
• паяльник с припоем, чтобы залудить концы проводов в терморегулятор;
• перфоратор, болгарка с диском для вырезания штробы в стене, полу;
• контактные зажимы;
• мультиметр для замеров общей проводимости и сопротивления цепи после коммутации электрической схемы;
• мегомметр (желательно) для проверки сопротивления изоляции.

Если покрытие – неровное и требуется  произвести стяжку перед укладкой кабельной системы, то дополнительно потребуется:

• цемент, песок;
• перфоратор;
• рулетка;
• строительный уровень;
• отвертки;
• рожковые ключи;
• миксер;
• емкость для замешивания строительной смеси;
• зубчатые и строительные шпатели;
• маркер;
• линейка, рулетка;
• валики, кисти для грунтования поверхности.

Рекомендации по выбору и монтажу труб

Схема монтажа водяного теплого пола

Вам нужно выполнить индивидуальный расчет и определить оптимальные параметры укладки труб для каждого отдельного помещения.

Расчет проще всего выполнить с помощью специализированной программы – это даст вам возможность сэкономить время и силы.

Высчитать требуемую мощность для каждого отдельного контура исключительно по формулам достаточно тяжело. Такой расчет требует учета множества параметров. При этом малейшая ошибка может привести к крайне неблагоприятным последствиям.

Расчет системы теплого пола

Чтобы выполнить расчет системы вам нужно знать следующие параметры:

• габариты обогреваемой комнаты;
• материал изготовления перекрытий, перегородок и несущих стен;
• особенности утеплителя под систему полов с подогревом;
• вид финишного покрытия пола;
• диаметр труб, применяемых для обустройства системы полов с подогревом, а также материал их изготовления;

• мощность нагревательного котла.

Перечисленные параметры позволят вам рассчитать оптимальную длину укладываемых труб, а также подходящий шаг их размещения для обеспечения необходимого уровня теплоотдачи.

Также вы должны подобрать подходящий маршрут укладки труб. Помните: при прохождении по трубам вода постепенно теряет тепло. Поэтому распределение элементов системы нужно выполнять с учетом ряда важных нюансов, а именно:

• трубы рекомендуется начинать укладывать от менее теплых (наружных) стен помещения;
• если труба вводится в помещение не со стороны наружной стенки, то часть трубы от места ввода к стене надо утеплить;
• в целях постепенного снижения интенсивности нагрева от наружных стен комнаты к внутренним применяется вариант укладки «змейкой»;
• в целях обеспечения равномерного прогрева пространства в комнатах, не имеющих наружных стен (гардеробы, ванные и пр.) следует использовать метод монтажа по спирали. При этом спираль должна развиваться от края помещения в его середину.

Наиболее часто используемый шаг укладки труб теплого пола – 300 мм. В местах с увеличенными потерями тепла шаг размещения труб можно уменьшить до 150 мм.

Расположение труб

Дополнительно вам нужно рассчитать такой показатель как гидравлическое сопротивление труб. Это значение повышается параллельно с увеличением длины контура и каждым изгибом.

Желательно, чтобы сопротивление труб в контурах, подключенных к общему коллектору, было одинаковым. Для этого нужно разделять особенно большие контуры на несколько контуров поменьше. К особенно большим в данном случае относятся контуры, длина трубы которых превышает 100 м.

Также специалисты настоятельно не рекомендуют обогревать несколько комнат одним контуром. Мансардные этажи, застекленные веранды, балконы и т.п. комнаты должны обогреваться отдельным контуром системы. В противном случае эффективность обогрева существенно уменьшится.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Как подключить теплый пол к системе отопления в частном доме

Нередко возникает проблема подключения вновь уложенных одного или нескольких контуров теплого пола к существующей системе отопления. Система отопления с собственным циркуляционным насосом может быть:

• двухтрубной;
• однотрубной («Ленинградка»);
• гравитационной.

Подключение к двухтрубной отопительной системе

Наиболее простой и удобный способ подключения. Смонтированный контур теплого пола подключается к подающему и обратному трубопроводу двухтрубного радиаторного отопления. Соединение может быть через модуль подключения или с использованием двух обычных шаровых кранов.

Схема подключения к двухтрубной системе отопления

Подключение к однотрубной системе «Ленинградка»

Подача контура теплого пола при такой системе подключается после циркуляционного насоса, а обратка контура теплого пола подключается перед насосом. Регулировка температуры в помещении в этом случае может производиться при помощи модуля подключения или шаровыми кранами.

Такой вариант подключения предусматривает работу системы без циркуляционного насоса, т.е. под естественным уклоном. Подача контура в этом случае, например, подключается в начале комнаты, а обратка контура — в конце. Подключение теплого пола к гравитационным системам — дело очень трудоемкое. Обычно проблема решается принципиально: в систему врезается циркуляционный насос, и подключение делается по второму типу.

Необходимые условия подключения

Для подключения и эффективной работы теплого пола к радиаторной системе последняя должна иметь определенные возможности, а мощности подключаемого теплого пола должны быть иметь ограничения.

К условиям подключения и успешной работы теплого пола отнесем:

• трубы радиаторной системы отопления должны иметь диаметр 32 мм и более;
• общая длина контура теплого пола не должна быть более 50 м при двухтрубной системе;
• длина контура для «Ленинградки» не должна превышать 30 м, а, если она больше, то ее следует делить на равные части;
• трубу для контура рекомендуется использовать из металлопластика диаметром 16-18 мм, для гравитационной системы — 20 мм;
• при выборе труб для контура нужно учитывать температуру теплоносителя в радиаторной системе, которая составляет не менее 70 °С.

Монтаж системы «теплый пол» от отопления

Многих домовладельцев интересует вопрос, как правильно сделать теплый пол от отопления. Для решения достаточно последовательно выполнить все мероприятия.

Если работы проводятся в старой квартире, то первым шагом должен быть демонтаж напольных покрытий. С деревянными полами чаще всего проблем не возникает, а вот с плиткой на кухне и в санузле придется повозиться некоторое время. В любом случае покрытие необходимо снять.

На следующем этапе выравнивают поверхность. Нормальное функционирование системы возможно лишь на ровном полу, при значительных перепадах высоты может наблюдаться застой теплоносителя. Если неровности небольшие, то можно нанести на поверхность слой цементного раствора. На ровном полу следует заделать имеющиеся ямки или трещины. Решить проблему также помогает крупнозернистый песок, нанесенный тонким слоем, его необходимо хорошо разровнять.

Продолжением работы является наклейка демпферной ленты по всему периметру комнаты. При этом одна часть должна крепиться к стене, а вторая – к полу. На гладкие поверхности ленту приклеивают, к шершавой прибивают дюбелями. Демпферная лента защитит стяжку теплого пола от растрескивания в случае температурного расширения.

Самым ответственным моментом при монтаже теплого пола от центрального отопления своими руками считается утепление поверхности. Самым популярным теплоизоляционным материалом в этом случае можно назвать фольгированный вспененный полиэтилен или экструдированный пенополистирол. Для облегчения монтажного процесса некоторые виды утеплителя оснащены специальными направляющими, но в этом случае в качестве нагревательного элемента используется только металлопластиковая труба.

Теплоизоляционный материал нужно укладывать плотно, чтобы не образовывались мостики холода, способствующие потерям тепла. Поэтому места стыков плит или рулонов утеплителя проклеивают металлизированным скотчем.

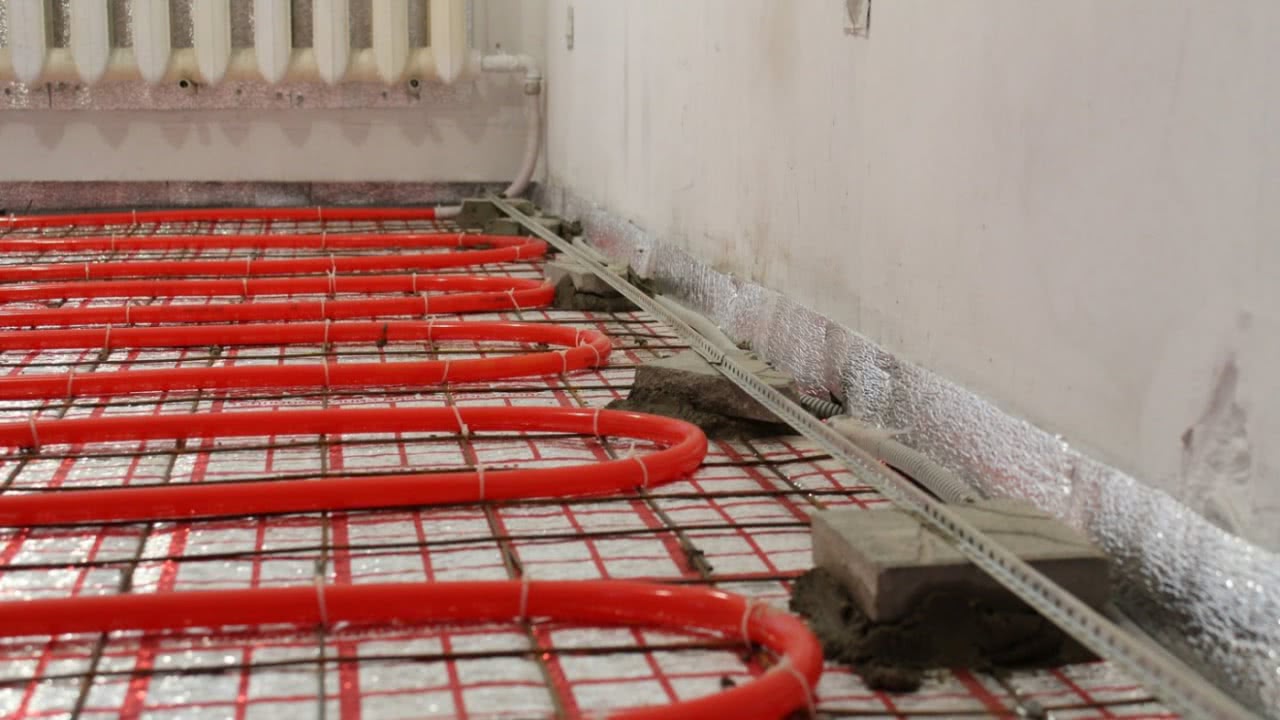

Поверх теплоизоляции укладывают специальные решетки с ячейками, к ним с помощью пластиковых хомутов или вязальной проволоки будут прикрепляться трубы. в процессе укладки придерживаются определенного шага между двумя соседними трубами в контуре. Причем это значение зависит от климата в регионе и требований к температуре в помещении:

• В южных регионах расстояние между трубами рекомендуется делать около 0,3 метра.
• В средней полосе России достаточно расположить витки с шагом 0,15 метра.
• В помещениях, где требуется высокая температура воздуха, укладывают трубы на расстоянии 0,15 метра.
• В центральной части помещения можно выдерживать промежуток 0,2 метра.
• Под мебелью трубы стараются не укладывать, но при необходимости шаг укладки может составлять 0,3 метра.
• Участки комнаты возле наружных плохо утепленных стен, около дверных и оконных проемов требует более частой укладки труб, в этом случае шаг может составлять 0,1 метра.

Концы уложенных труб выводят к коллекторному узлу, подключают к соответствующим патрубкам и фиксируют с помощью специальных хомутов. Систему заполняют водой и оставляют на некоторое время. Чтобы испытание теплых полов от парового отопления было более эффективным, а все дефекты стали явными, необходимо подать теплоноситель под высоким давлением и с температурой около 50 градусов. При отсутствии проблемных участков можно заливать чистовую бетонную стяжку.

Работы на данном этапе проводятся при заполненном контуре. В первую очередь выставляют маячки, на высоте 5-6 см от труб, именно такой слой бетона должен быть поверх нагревательного элемента водяного теплого пола. Далее приступают к заливке бетонного раствора. Лучше всего для этой цели использовать состав марки М200 с мелкозернистым наполнителем. Залитую стяжку выравнивают с помощью правила. Вся конструкция должна простоять не меньше 4 недель, чтобы бетон набрал требуемую прочность. По истечении этого времени укладывают финишное напольное покрытие и готовят комнату к эксплуатации.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Устройство и принцип работы

Перед началом изучения информации о том, какие материалы могут понадобиться для обустройства теплого пола самостоятельно, следует понять, каков принцип действия этой системы. Итак, пол теплый – это определенным способом собранная и уложенная система труб небольшого диаметра, внутри которых находится и циркулирует теплоноситель, подаваемый при помощи насоса. Носителем тепла является обычная вода, подогретая в специальном устройстве. Трубы во время монтажа укладываются под напольное покрытие или прямо в стяжку, в зависимости от способа монтажа.

Принцип работы водяного теплого пола

Схема подключения к котлу водяного теплого пола

Именно поэтому необходимо регулировать температуру теплоносителя. В коттедже поможет обеспечить возможность регулировки газовый котел конденсационный, который даже при невысоких температурах отличается высокой эффективностью. Здесь вода будет сразу подаваться в систему подогрева. Для некоторых других типов котлов необходимо использовать специально предназначенный узел подмеса, благодаря которому в нагретую воду будет подаваться остывшая.

Традиционное радиаторное отопление

Традиционное радиаторное отопление

Далее вода начинает распределяться по контуру обогрева при помощи распределительной гребенки – системы разветвления труб. Также она называется коллектором. Представляет собой она две трубы – подачу и «обратку», — которые подают и собирают воду с ветвей системы.

Коллектор теплого пола

Шаг 3. Установка отражающей пленки

Приобретайте ту, которая имеет разметку в виде квадратов по 5 мм, это поможет точно контролировать процесс укладки трубопроводов системы. Большинство «советчиков» рассказывают, как эту пленку нужно герметично проклеивать скотчам в местах стыка и по периметру, какая огромная экономия тепла в результате этого получится. Все это неправда, таким способом следует герметизировать паро- и гидроизоляцию, пленка никакого тепла не сберегает. Если вы правильно уложили теплоизоляционные плиты, то терять время на проклейку пленки нет надобности. Наемные бригады занимаются таким делом только по одной причине: это очень легкие работы, а заказчик за их выполнение заплатит неплохие деньги. Клейте швы лишь в том случае, если на бетонном основании нет гидрозащиты из полиэтиленовой пленки.

Поверх пенополистирола уложена пленка и арматурная сетка

Хотя, как показывает практика аварий с тепловым полом, любая гидрозащита в этих случаях имеет нулевой эффект. Вода будет повышать свой уровень до тех пор, пока не найдет щель для протечки. А найдет она ее обязательно, будьте уверены. Если вы сделали идеальную многослойную гидроизоляцию и она вниз никак не уйдет, то появится вверху. Какая разница что придется ремонтировать, — потолок нижнего этажа или пол верхнего? Чем раньше обнаружится протечка, тем меньше вреда всем конструкциям. Если вода длительное время будет подмачивать стены, то на них обязательно появится грибок и т. д

Во время монтажа теплого пола с водяным отоплением главное внимание нужно обращать на герметичность системы, а не проклейку швов пленки скотчем

Термограмма выявила место утечки в системе теплого пола

Монтаж на деревянных плитах

Подготовка деревянных плит для водяного теплого полаВодяной теплый пол на деревянном полу

Устройство такого пола аналогично монтажу на плитах из пенополистирола. Разница заключается лишь в том, что модулем для укладки труб в этом случае служат деревянные плиты, в пазах которых размещаются алюминиевые пластины. Этот способ не нуждается в прокладке утеплителя под деревянные плиты.

Вместо плит могут прокладываться деревянные рейки – это будет уже реечный способ укладки. Пазы для труб и алюминиевых пластин в этом случае располагаются между рейками. В результате укладки должно быть закрыто около 80% всей поверхности пола. Укладка труб и использованием технологий из дерева применяются, как правило, в деревянных домах.

Монтаж пластин для равномерного распределения тепла

Пример выполнения теплого водяного пола

Пример выполнения теплого водяного пола

Прежде чем выполнять работы, надо знать, что устройство такой системы отнимет у комнаты пространство примерно 8 см от пола. Поэтапное обустройство теплого пола состоит из следующих пунктов:

Работа с основанием

Изначально удаляют с поверхности чернового пола всю грязь, мусор, жирные и масляные пятна, а потом приступают к обустройству первого слоя. Как правило, в доме используют стяжку на основе смеси песка и цемента. Ее укладывают в строгом соответствии с горизонтальностью – по маякам. Допускается устройство наливных полов с использованием современных самовыравниющихся смесей. Чтобы тепло распределялось равномерно, нужно сделать поверхность идеально ровной.

Прокладывание контура

Прокладывание контура

Согласно составленной вами схеме выполните раскладку труб. Изначально не стоит их закреплять слишком плотно.

Установка коллектора

Схема-пример подключения водяного теплого пола

Выделенное пространство для стыковочных компонентов, которые соединяют нагревательные трубы и систему подачи тепла дома, должно быть скрыто в специальном шкафу. Лучше всего сделать нишу с целью сэкономить пространство. Примерные размеры шкафа: 600х400х120 мм. Это стандартные имеющиеся в продаже коллекторные шкафы. Размещать в них можно как стыки, так и определенные регуляторные системы.

Присоединение шкафа

Коллекторная группа теплого водяного пола

Сделайте в шкафу доступ возвратного шланга и подающей трубы котла. Закрепите на них запорные вентили. Подсоедините коллектор и поставьте заглушку на его конец. Прекрасный вариантом станет установка разветвителя.

Укладка слоя теплоизоляции и гидроизоляции

1. Следует на бетонное основание постелить полотна из алюминиевой фольги либо полиэтилена:
2. По периметру на 2 см выше уровня стяжки закрепите демпферную ленту.
3. В качестве теплоизоляционного материала возьмите плиты из минеральной ваты, пенопласта, пенополистирола, пробки, пенобетона, пенопласта. По вашему желанию подобранный компонент должен характеризоваться достаточным значением температурного сопротивления, который будет превышать в целом все показатели греющих слоев.
4. Не требуется дополнительная гидроизоляция, если в качестве теплоизоляционного материала вы взяли пенопласт с фольгой.
5. Толщина слоя берется в зависимости от мощности автономной системы отопления, присутствия или отсутствия отапливаемого помещения на этаж ниже, термического сопротивления пола.
6. Имеет смысл приобрести теплоизолятор для теплых водяных полов, поскольку он имеет по одной стороне выступы под трубы.

Проверка работы и выполнение бетонной стяжки

Важно проверить функциональность системы до выполнения устройства стяжки. Только после проверки правильной работы всей системы можно укладывать наливной пол или цементный раствор, делая идеально ровной поверхность по установленным маякам

После отвердения смеси нужно сделать еще одну проверку работы системы и только потом браться за устройство напольного покрытия.

Наслаждайтесь теплом пола
