Технические характеристики теплого пола warmstad

Оглавление

Комплектация продукта

Тёплый нагревательный пол под плитку «Warmstad» можно разделить на несколько основных компонентов:

Конструкция нагревательного кабеля Warmstad

  • Кабель «Warmstad»;
  • две медные нагревательные жилы;
  • изоляция, состоящая из прочных диэлектрических полимеров;
  • дренажная жила, предохраняющая кабель от механического и электрического воздействия;
  • алюмолавсановый экран;
  • изоляция из термостойкого ПВХ.
  • Мат «Warmstad»;

  • Нагревательная поверхность;
  • трубка с разъёмом для монтирования датчика
  • состав нагревательного кабеля.
  • Терморегулятор, устанавливаемый на стену;
  • Датчик температуры системы.

Монтаж теплого пола Вармстад

Перед монтажом теплого пола высчитывается общая мощность нагревательных приборов

Перед началом монтажных работ вычисляется допустимая мощность проводки посредством суммирования всей бытовой техники. Рассмотреть процесс установки можно на примере укладки матов.

  1. Подготовка ровного покрытия. Поверхность грунтуется для повышения качества сцепки, очищается от мусора и пыли.
  2. Организация стяжки для неровных полов. Обогревающая магистраль будет располагаться на армирующей сетке.
  3. Подготовка схемы раскладки. Для правильного распределения матов рисуется чертеж, на котором указаны точки установки терморегулятора и температурного датчика.
  4. Монтаж матов по схеме или подвязка кабеля на хомуты из нейлона. Продукцию можно разрезать, не задевая жилы. Витки при раскладке находятся на одинаковом расстоянии – около 5 см.
  5. Соблюдение расстояния от стен – 5 см.
  6. Заземление сетки медным проводом через терморегулятор при укладке в ванной комнате.
  7. Установка регулятора на 80-90 см от плитки в удобном месте.
  8. Монтаж температурного датчика на расстоянии 50-60 см от стен в трубке.
  9. Закрытие трубки заглушкой и проверка свободного хода.
  10. Укладка кабеля в заранее проштробленной стене.
  11. Проверка работоспособности системы.

Монтаж

Прежде чем монтировать электрический теплый пол под плитку, необходимо проверить качество проводки и её предельно допустимую мощность. Сделать это можно путём суммирования всех потребителей, которые могут быть подключены к сети электропитания одновременно.

Монтаж теплого пола

Подготовка поверхности

Пол, на который будет монтироваться тёплый пол, должен быть чистым и ровным. Увеличить качество сцепки клея или стяжки с поверхностью можно путём обрабатывания поверхности грунтовкой. При наличии на поверхности пола термокомпенсационного шва, маты «Вармштад» располагаются таким образом, чтобы исключить прохождение через него электропроводки.

Правильное размещение проводки теплого пола

Для тепловых матов «Вармштад» мощностью более 2 кВт рекомендуется монтировать отдельный провод, подключенный к автомату, оборудованному устройством защитного отключения в случае короткого замыкания в сети.

Правильная раскладка

Для того чтобы теплый пол «Вармштад», установленный под плитку, работал полноценно, требуется правильно распределить маты внутри помещения. Предварительно можно сделать схему распределения мата или чертёж с указанием места монтажа терморегулятора, а также датчика температуры пола.

Правильное расположение теплого пола в помещении с мебелью

Если поверхность пола неровная, и требуются работы по выравниванию путем заливки стяжки, укладывать обогревающую систему можно на армирующую сетку, подвязывая кабель нейлоновыми хомутами или скотчем.

Если монтаж выполняется в ванной или душевой комнате, бассейне, то армирующая сетка должна быть заземлена. Выполняется это только с использованием медного провода, проходящего через терморегулятор.

Придать матам форму помещения можно путём разрезания сетки. Изоляция кабеля и жилы не должны быть повреждены. Витки нагревательного элемента располагаются на равном расстоянии, причём датчик контроля температуры должен располагаться посередине.

Важно! Интервал между витками нагревательного кабеля должен быть не менее 50 мм. Расстояние от матов до стен равняется этой же величине.

Установка датчика и регулятора температуры

Температурный датчик устанавливается не более чем в 50-60 см от стены, на которую установлен электронный блок управления. Он помещается в трубку как можно ближе к её концу. Другой конец затыкается заглушкой. После завершения монтажа нужно убедиться в том, что температурный датчик свободно перемещается в трубке. Проверить это можно, вытянув установочную проводку датчика и вернув её на место.

Правильное подключение датчика для теплого пола WarmstadВажно! Раскрытый конец трубки, в котором находится установочный провод, нужно обрезать возле терморегулятора. Это позволит в случае необходимости заменить датчик, вышедший из строя, не нарушая плитку.

Подключение терморегулятора от теплого пола. Терморегулятор должен располагаться на высоте 80-90 см от уровня плитки

Лучше всего разместить его в легкодоступном месте для регулировки и изменения режима работы. Электрический кабель укладывается в проштроблённые в стене канавки

Терморегулятор должен располагаться на высоте 80-90 см от уровня плитки. Лучше всего разместить его в легкодоступном месте для регулировки и изменения режима работы. Электрический кабель укладывается в проштроблённые в стене канавки.

Важно! Монтаж регулятора в помещениях с повышенной влажностью запрещается.

Рекомендации по эксплуатации

  • Диагностическое и ремонтное обслуживание матов «Вармштад» производится при полностью отключенном энергопитании;
  • Поверхность тёплого пола, монтированного под плитку, или натуральный камень, не должны загромождать предметы, которые будут препятствовать теплоотдаче;
  • Для того, чтобы не допустить повреждения датчика или мата, площадь нагревательного элемента не должна подвергаться механическим или химическим воздействиям;
  • В случае длительного отсутствия в помещении людей, желательно выключать энергопитание матов;
  • При выявлении сбоев или неисправностей в работе нагревательной установки, нужно незамедлительно сообщить об этом по контактному горячему номеру компании (+7-495-728-80-80) для того, чтобы вызвать специалиста для диагностики продукта.

Назначение теплых полов Вармштад

Отечественная компания Теплолюкс предоставляет гарантию на теплый пол Вармштад 25 лет

Продукция Вармстад обеспечивает комфортный микроклимат и нормальный обогрев дома. Систему монтируют с целью:

  • подогрева основного напольного покрытия;
  • поддержки нормальной температуры;
  • основного источника тепла в доме или квартире;
  • резервного обогрева в случае использования системы отопления.

Достоинства и недостатки

Обогревательные устройства предназначены для жилых и нежилых помещений. Они обладают несколькими преимуществами:

  • большой ассортимент – в линейке производителя представлено 16 моделей для различной площади обогрева;
  • недорогая стоимость – обеспечивается реальная экономия на ремонте или замене коммуникаций;
  • качество за счет многоуровневой защиты – алюмолавсановая изоляция, оболочка из сшитого полиэтилена;
  • совместимость со всеми типами покрытий;
  • гарантийный срок использования – 25 лет (с августа 2018 года);
  • простота монтажных работ и подключения.

В числе минусов полов Warmstad – уменьшение полезной площади комнаты при использовании матов, отсутствие самоклеящейся основы, усиления на пробивание.

Преимущества теплого пола «Вармштад»

Продукция ООО «Специальные Системы и Технологии» имеет все необходимые сертификаты соответствия и отвечает всем требованиям по противопожарной безопасности жилых и коммерческих помещений. Следует подчеркнуть несколько положительных характеристик системы, выпускаемой в подмосковных Мытищах:

Таблица характеристики нагревательных матов Warmstad

  • Идеально подходит для отделки нового помещения и для ремонта бывшего в использовании;
  • Экранированный питающий кабель с хорошей изоляцией из современного ПВХ;
  • Просто и легко монтируется под плитку, ламинат, натуральный камень;
  • Постоянный контроль производителя за качеством и безопасностью продукта;
  • Небольшая стоимость и высокий коэффициент теплоотдачи в сравнении с аналогами.

Тёплый пол Warmstad WSS в стяжку

Такой вариант рекомендован для укладки в бетонную стяжку толщиной 3 – 5 мм. Это требует дополнительных затрат времени и средств. Однако, вне зависимости от того, какой тип покрытия будет использован в дальнейшем, подобный способ монтажа позволяет полностью защитить нагревательные элементы от нежелательных воздействий, сделав их неуязвимыми для влаги и высоких механических нагрузок.

Поступающие в продажу комплекты состоят из определённой длины двухжильного провода и дополнительной фурнитуры. В этом случае потребляемая мощность зависит не только от общей площади системы обогрева, но и от того, насколько близко располагаются витки кабеля. Для определения точных параметров потребуется произвести дополнительные расчёты.

Правила безопасности и эксплуатации системы

Производитель предлагает инструкцию по эксплуатации совместно с паспортом устройства. В документе отмечены особенности применения системы.

  • Монтаж производится на стяжку от 3 см (кабель) и клей (маты).
  • Установка кабельных секций выполняется под стяжку ламината или паркета, матов – под плитку или натуральный камень.
  • Перед монтажными работами следует проверить соответствие размеров теплого пола площади обогрева.
  • Один кабель или мат нельзя укладывать в двух комнатах.
  • При подключении необходимо ориентироваться на цвет изоляции жил. Желто-зеленая подкидывается на землю, коричневая – на фазу, голубая – на ноль.
  • Датчик терморегуляции подключается на 1 и 2 клемму, переменное напряжение подается на клеммы 5 (ноль) и 6 (фаза).
  • Маты и кабели подсоединяются через УЗО номиналом до 30 мА.
  • Нагревательные изделия от 2 кВт подключаются на отдельную линию через дифавтомат.
  • На маты нельзя создавать механическую нагрузку.

При монтаже необходимо аккуратно резать сетку, чтобы не повредить кабель

Правила безопасности:

  • Аккуратное разрезание сетки в момент укладки. Другие деформации и разрывы материала недопустимы.
  • Подключение системы к сети 220 В.
  • Подсоединение изделий через терморегулятор.
  • Исключение воздействия смазок и масел на нагревательные приборы.
  • Использование мягкой обуви либо укрыванию кабеля/матов фанерой в момент ходьбы.
  • Полная заливка стяжки или плиточного клея.

Эксплуатация теплых полов Вармштад, укомплектованных терморегуляторами, позволяет сократить теплопотери в комнате. Оборудование отличается экономичностью, т.к. на обогрев затрачивается 30% электроэнергии. Подобрать системы в виде греющего кабеля или термоматов можно под любой тип покрытий.

Разновидности теплых полов Warmstad

Электрический вид теплых полов является качественной и универсальной системой обогрева. Компания Теплолюкс производит несколько вариантов продукции.

Кабельные секции WSS

Кабельные секции можно нарезать в зависимости от площади помещения

Подходят для монтажа в стяжку, т.к. нарезаются на кусочки. Основой является нагревательный двухжильный элемент около 5 мм в диаметре. Стандартный комплект включает двухжильный экранированный кабель под напряжение 220 В, концевую и соединительную муфты, установочный провод.

К особенностям теплого пола для стяжки толщиной 3-5 см относятся:

  • Равномерность тепловых потоков. Зависит от шага монтажа. В прохладной комнате расстояние уменьшается с целью большей теплоотдачи, в теплой увеличивается для захвата большего пространства.
  • Электрическая безопасность – на поверхности жил алюмолавсановое экранирование.
  • Длительная эксплуатация благодаря полимерной изоляции с повышенной теплостойкостью.
  • Адгезивность с бетонной стяжкой.

Термоматы WSM

Кабель на пластиковой сетке рекомендуется производителем в качестве резервного отопления

Электронагревательные маты выпускаются в виде тонкого (диаметр 3 мм) кабеля, закрепленного на пластиковой сетке. Между витками соблюдается одинаковый шаг. Стандартная комплектация представлена греющим кабелем на рулонной сетке, гофротрубкой для датчика, соединительными муфтами. Термостат комплектуется регулятором.

Теплые полы подходят для монтажа в любом помещении, позволяют сохранить высоту основного покрытия. Их целесообразно устанавливать в качестве резервного отопления. Нагревательный мат Warmstad имеет следующие особенности:

  • быстрые монтажные работы;
  • равномерность подачи тепла;
  • защита от перепадов напряжения и скачков электромагнитного поля;
  • сохранение высоты напольного покрытия за счет малого диаметра.

Маты и секции являются кабельными изделиями, состоящими из двух нагревательных жил для равномерной теплоподачи, устранения рисков перегрева. Для достижения электрической безопасности производитель применяет экран на основе алюмолавсана.

Изоляция выполнена из полиэтилена с химической сшивкой, оболочка – полимерная, теплостойкая. Маты оснащаются муфтами с оребрением, повышающими их механическую стойкость и долговечность.

Пленочные полы

ИК теплый пол подходит для укладки под тонкое покрытие, например, ламинат

Инфракрасная конструкция с тепловой мощностью 150 Вт/м2 производится из тонких углеродных нитей, запеченных в гибком пластике. Углеродные материалы размером 3 микрона обрабатываются при температуре +140 градусов.

Пленочное изделие устанавливается под все типы покрытий, отличается мощностью и энергоэффективностью. В качестве нагревательного элемента используется карбон, проложенный по пленке тонкими линиями. Преимущество инфракрасных полов – равномерный и быстрый, за 5-40 минут нагрев.

Первый запуск

После того как теплый пол под плитку полностью установлен и подключен к энергопитанию, пробный запуск можно осуществлять только после полного затвердевания клея (подробная информация о сроках застывания находится на упаковке).

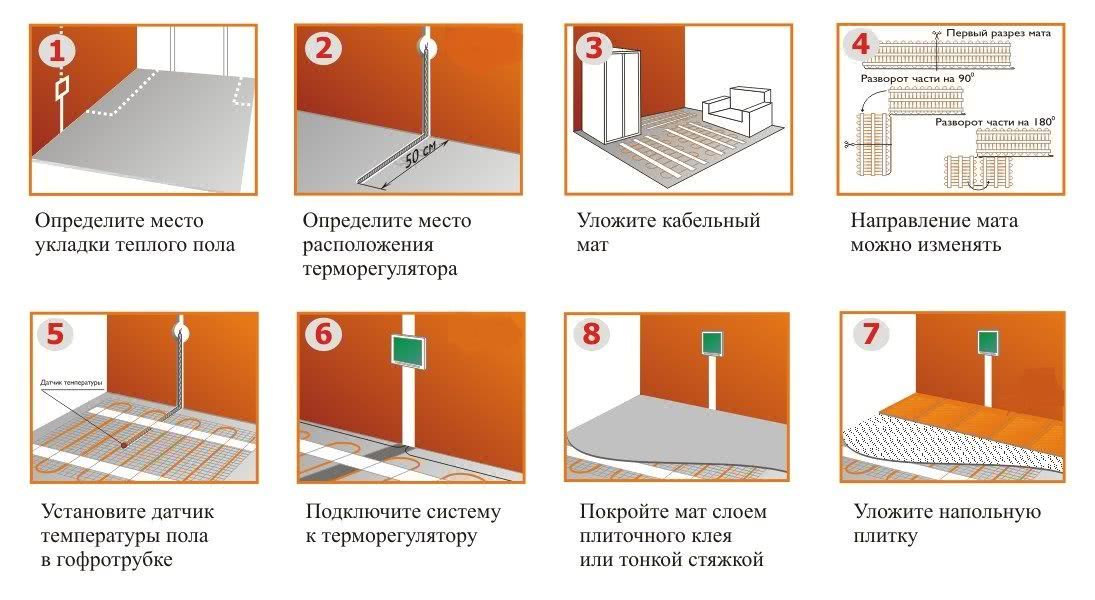

Пошаговая установка теплого пола

Перед пробным запуском необходимо выполнить следующие действия:

  • Включить электропитание системы;
  • Проверить работу терморегулятора и оставить включённым;
  • Убедиться в том, что маты нагреваются;
  • Отключить терморегулятор;
  • Снять питание с устройства.

Для нагрева матов до заданного температурного режима при первом запуске может потребоваться большое количество времени (от 8 до 48 часов). Это зависит от площади поверхности пола и других параметров.

Теплый пол Warmstad WSM на матах под плитку

В целях упрощения процесса монтажа и улучшения защищённости всех используемых элементов, нагревательный кабель закреплён на специальных сетчатых матах фиксированного размера, площадь которых может составлять от 0,65 до 14,5 квадратных метра. Кроме керамической плитки, подобное исполнение системы обогрева допускается использовать с:

  • Паркетной доской.
  • Ламинатом.
  • Линолеумом.
  • Ковролином.

Вне зависимости от того, под какое напольное покрытие укладывается тёплый пол, мат Warmstad должен закрепляться на заранее подготовленной поверхности с помощью слоя плиточного клея определённой толщины. Это необходимо для того, чтобы исключить возможность механических повреждений.

Монтажные работы следует производить в точном соответствии с инструкцией. Если они выполнены правильно, оборудование будет надёжно функционировать в помещениях различного назначения: кухнях, санузлах, коридорах или жилых комнатах. Общая мощность системы обогрева зависит от суммарной площади уложенных матов. Уровень энергопотребления может быть снижен за счёт использования выпускаемых компанией терморегуляторов.

Термоматы

Термоматы используют в качестве основного отопления для небольших дачных домиков и хозяйственных построек или как дополнительный обогрев отдельных холодных участков в помещении. Системы укладывают как в загородных коттеджах, так и в городских квартирах. Они были созданы для обогрева плиточного пола, выполненного из керамики или керамогранита.

Схема термомата:

  • сетка из полимерного вещества;
  • двухжильный кабель, сечение 4 мм; проводник уложен в виде змейки и укреплён на поверхности сетки лентой;
  • материал производится в рулонах.

Для обогрева используют двухжильный кабель. По нему идёт электрический ток, который преобразуется в тепловую энергию. Жилы изолированы друг от друга оболочкой, выполненной из полимерного материала.

Защитный слой и отражающий электромагнитное излучение экран образован медной оплёткой. Верхний слой составляет толстая оболочка из ПВХ. Материал не вступает в реакцию с химическими веществами, которые находятся в плиточном клее или в стяжке.

Тёплый пол «Warmstad» WSM имеет 16 модификаций. Выбирают системы по мощности и по размерам площади обогрева. Не рекомендуют устанавливать системы под стационарной мебелью. Отсутствие воздушного пространства может привести к перегреву системы.

Для утепления небольших зон в помещении выбирают маты мощность 100 Вт. Они рассчитаны на площадь 0,65 м2. С помощью небольших систем отапливают ванные комнаты, кухни, санузел. Маты укладывают около кроватей, если нет коврика, или в игровой зоне детской комнаты.

Для тёплого пола «Warmstad» WSM рекомендуют делать стяжку или укладывать клеевую основу для плитки толщиной 2 см. В городских квартирах маты располагают на бетонные плиты.

В загородных домах с полом из вагонки рекомендуют уложить слой толстой полиэтиленовой плёнки в качестве гидроизоляции. Чтобы на основании пола не выпадал конденсат, рекомендуют утеплить его подложкой из пенопласта.

Плюсы и минусы

Судя по оставленным в сети отзывам пользователей, электрический тёплый пол Warmstad нравится покупателям за:

  • Ценовую доступность. Стоимость комплектующих ниже, чем у большинства именитых конкурентов.
  • Эффективность. Прогрев помещений происходит быстро и равномерно, а расходы электроэнергии остаются на приемлемом для подобных систем отопления уровне.
  • Длительный срок официальной гарантии, составляющий 15 лет.

Благодаря низкой стоимости комплектующих потребители закрывают глаза на то, что монтаж компонентов не так удобен и лёгок, как при использовании товаров европейских брендов.

Продукция предлагается покупателям в виде наборов, включающих все необходимые компоненты. Итоговая цена зависит не только от площади обогрева. Приобретая комплект тёплого пола Warmstad, следует учитывать, что производитель разделяет свои изделия на две основные категории:

  • Маркировку WSM получают готовые к укладке маты. Их рекомендуется использовать для монтажа под керамическую плитку.
  • Обозначение WSS присваивается разрезанному на куски определённой длины кабелю, поставляемому вместе с соединительной фурнитурой. Такой вариант предназначен для укладки в стяжку.

Чтобы обеспечить эффективную и надёжную работу оборудования нужно придерживаться рекомендаций производителя.

Кабельные секции

На бетонную стяжку можно уложить любое напольное покрытие, не зависимо от его фактуры. В стяжку рекомендуют укладывать не только термоматы, но и нагревательный кабель. Секции «Вармштад» монтируют любым удобным способом. Кабель двухжильный, не требует подключения к сети 2 концов.

При укладке проводник не надо возвращать к терморегулятору. Один край двухжильного кабеля может находиться в любом месте помещения. Это даёт возможность наладить отопление в комнате любой геометрии.

Если секцию укладывают на бетонное покрытие, рекомендуют продумать гидроизоляцию и материал для утепления пола

Особенно это важно, если отопление оборудуют в помещении на первом этаже. Отсутствие изоляционных покрытий может вызвать выпадение конденсата на бетонном основании, что разрушительно действует на стяжку и на фундамент здания.
На утеплитель рекомендуют уложить фольгированный материал

Он обладает отражающей характеристикой: тепло от секции будет направлено вверх в помещение.
Фольгу закрывают лавсановой материей.
Укладывают кабель с определённым шагом. В качестве крепления используют металлическую ленту: она входит в комплект к секции.
На поверхности изоляционных материалов укладывают термодатчик. Для него рекомендуют сделать нишу.
Провода кабеля и термодатчика располагают в гофрированной трубке и подводят к терморегулятору.
Терморегулятор устанавливают около розетки на расстоянии не менее 30 см от пола.
В инструкции указана схема подсоединения проводов к терморегулятору. Подключение системы производят через УЗО.
После подключения проводят тестирование системы отопления. Далее формируют стяжку.
Стяжку рекомендуют делать толщиной 3-5 см.
Выполняют облицовку напольного покрытия.

На терморегуляторе устанавливают температуру и подключают систему. В спальне рекомендуют устанавливать 18 0С, в гостиной 22-25 0С. Тёплый воздух будет ощущаться уже через 5 мин. работы системы. По достижению в комнате указанной температуры отопление отключится самостоятельно. Если температура воздуха опустится ниже нормы на 2 градуса, терморегулятор вновь подключит отопление.

«Тёплый пол Вармштад» от компании Теплолюкс можно приобрести в специализированных магазинах в Москве, на сайте завода «ССТ ТП», у дилеров через Интернет. Монтаж напольной системы отопления выполняют самостоятельно, но подключение к электросети рекомендуют доверить специалистам. Система обогрева работает от 220 В.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Заключение

Как и у любой технически сложной продукции, у каждого из этих вариантов есть определённые преимущества и недостатки. При приобретении оборудования следует учитывать предполагаемые условия его эксплуатации. Покупатели, не способные самостоятельно определиться с выбором варианта, оптимального для их условий эксплуатации, обязательно должны получить консультацию у специалистов. Только так они смогут избежать характерных ошибок, связанных с установкой таких систем обогрева.

Сделав выбор в пользу продукции отечественного производителя, вы получите возможность за разумную плату наслаждаться комфортом, который дарит обитателям домов и квартир электрический тёплый пол Warmstad.
