Теплый угол каркасного дома: варианты исполнения и материалы

Монтаж угловых и неугловых стоек

Рисунок 7 – Схема вырубки бруса.

Устанавливают угловые стойки каркаса дома своими руками.

  1. Если брус нижней обвязки соединяли на углах анкером или гвоздями, то угловую стойку крепят стальными уголками. Для этого берут усиленные уголки.
  2. Если для соединения брусьев на углах был выбран способ с нагелем, то останутся вертикальные выпуски деревянных нагелей в 8-10 см. Теперь на эти нагеля надевают угловые стойки.

Для этого сверлят в нижнем торце стойки отверстие диаметром примерно 20 мм (зависит от диаметра нагеля). Каждую угловую стойку надевают на нагель и закрепляют временными укосинами, которые нужны и при креплении стальными уголками угловой стойки.

Монтаж неугловых стоек

Есть два варианта крепления стоек:

  1. Крепить стойки методом вырубки (врубка на пол бруса или полная врубка).
  2. Крепить стальными оцинкованными уголками (примерно 2 мм толщина).

Крепление уголками лучше всего производить оцинкованными саморезами, но можно брать и черные неоцинкованные.

Для крепления стоек методом вырубки на брус нижней обвязки наносят разметку и делают пазы по размеру стойки (глубина 30-50% от высоты бруса). К примеру, если высота бруса 100 мм, делают вырубку глубиной в 30-50 мм (см. Рис. 7).

Рисунок 8 -Временное закрепление каркаса длинными укосами.

Независимо от способа крепления неугловых стоек их нужно раскрепить временными укосинами. Устанавливать можно длинную укосину на несколько стоек одновременно или же 2 короткие укосины на каждую стойку.

Временное закрепление каркаса длинными укосами. (Рис. 8.)

Если заранее не была сделана раскладка каркаса для всех стен, то есть планировалось работать без чертежей, надо учитывать на данном этапе, что шаг стоек в местах дверных и оконных проемов может быть другим. Поэтому все-таки следует набросать все основные элементы и стены, естественно, с размерами.

Высота вертикальной стойки при креплении уголками равна высоте этажа. А при креплении методом врубки она должна быть выше на 2 глубины вырубки.

Брусья верхней обвязки на углах тоже стыкуются при помощи вырубки.

Брус верхней обвязки крепится к вертикальным стойкам таким же образом, который был выбран для крепления стоек к нижней обвязке (стальные уголки или вырубка).

Проекты каркасных домов

Количество проектов 945

  • 5 комнат
  • 2 санузла

Проект Дома Великан

В избранное

  • 135² Общая площадь
  • 9 x 10м Площадь застройки

от 1 470 037 р. Срок возведения индивидуально

  • 3 комнаты
  • 1 санузел

Проект AS-2449

В избранное

87² Общая площадь

от 1 174 500 р. Срок возведения индивидуально

  • 1 комната
  • 1 санузел

Проект дачного дома «Енисей»

В избранное

  • 28.3² Общая площадь
  • 6 x 5м Площадь застройки

от 322 380 р. Срок возведения 7 дней

  • 2 комнаты
  • 1 санузел

Проект AS-2271

В избранное

93² Общая площадь

от 1 255 500 р. Срок возведения индивидуально

  • 6 комнат
  • 4 санузла

Проект Дома ДОК-484 / Эдигер

В избранное

  • 484² Общая площадь
  • 16 x 14м Площадь застройки

от 8 712 000 р. Срок возведения индивидуально

2 комнаты

Проект Дома Ока-К

В избранное

  • 53.3² Общая площадь
  • 6 x 6м Площадь застройки

от 444 000 р. Срок возведения 26 дней

  • 4 комнаты
  • 1 санузел

Проект Дома Волга-К

В избранное

  • 99.5² Общая площадь
  • 7 x 9м Площадь застройки

от 985 000 р. Срок возведения 46 дней

  • 4 комнаты
  • 1 санузел

Проект Дачного дома Дача М6

В избранное

  • 72² Общая площадь
  • 6 x 6м Площадь застройки

от 694 000 р. Срок возведения 14 дней

  • 4 комнаты
  • 2 санузла

Проект Дома ДОК-131 / Парадиз

В избранное

  • 131.6² Общая площадь
  • 11 x 8м Площадь застройки

от 2 368 800 р. Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома 12-140

В избранное

  • 140² Общая площадь
  • 10 x 8м Площадь застройки

от 1 890 000 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома ДОК-196 / Вербье

В избранное

  • 196.9² Общая площадь
  • 10 x 10м Площадь застройки

от 3 544 200 р. Срок возведения индивидуально

  • 5 комнат
  • 1 санузел

Проект Дома Тайга

В избранное

  • 134² Общая площадь
  • 9 x 9м Площадь застройки

от 1 064 959 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома Остин

В избранное

  • 191² Общая площадь
  • 11 x 9м Площадь застройки

от 2 845 182 р. Срок возведения индивидуально

  • 5 комнат
  • 6 санузлов

Проект AS-2105

В избранное

404.6² Общая площадь

от 5 462 100 р. Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома ДОК-158 / Аляска

В избранное

  • 158² Общая площадь
  • 13 x 8м Площадь застройки

от 2 844 000 р. Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома Тобол-К

В избранное

  • 162² Общая площадь
  • 9 x 9м Площадь застройки

от 1 382 000 р. Срок возведения 30 дней

  • 6 комнат
  • 2 санузла

Проект Дома П-22

В избранное

  • 185² Общая площадь
  • 9 x 11м Площадь застройки

от 2 493 000 р. Срок возведения индивидуально

  • 4 комнаты
  • 1 санузел

Проект Каркасный дом 004

В избранное

  • 62² Общая площадь
  • 6 x 11м Площадь застройки

от 837 000 р. Срок возведения индивидуально

  • 5 комнат
  • 3 санузла

Проект Дома ДОК-271 / Ксавьер

В избранное

  • 271.43² Общая площадь
  • 18 x 15м Площадь застройки

от 4 885 740 р. Срок возведения индивидуально

  • 5 комнат
  • 1 санузел

Проект Дома Зена

В избранное

  • 99² Общая площадь
  • 7 x 8м Площадь застройки

от 1 336 500 р. Срок возведения 55 дней

Смотреть все проекты

Будущие владельцы домов всё чаще останавливают свой выбор на каркасном строительстве. Преимуществ у таких зданий множество. На возведение уходит минимум времени, дерево – наиболее экологически чистый материал, обеспечивает комфортное проживание. Главная задача строителей – выполнить все работы согласно проверенным методикам, использовать качественные материалы. Заказчику следует знать основы строительства. Например, как правильно возвести угол каркасного дома, сделать его тёплым.


Теплый угол каркасного дома должен строиться с учетом всех норм Источник dom-steny.ru

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Недостатки каркасных домов

каркасные дома пожароопасны

  • Низкая устойчивость к механическим повреждениям. Каркасник по этому показателю проигрывают каменным домам и домам из бруса. Хорошо выдерживая приводные катаклизмы стена каркасного дома подается целенаправленному повреждению человеком и техникой.
  • Низкая шумоизоляция. Громкие шумы в соседних комнатах и на улице будут слышны и внутри дома. Потому каркасный дом подходит больше для загородной и дачной жизни. Проблему слышимости между комнатами можно разрешить путем установки шумоизоляции в межкомнатных стенах
  • Вибрация внутри дома. Специфика материала и конструктивные особенности способствуют вибрациям в стенах и основания дома, при механическом воздействии, тяжелой и быстрой ходьбе, ударов. Это свойство нарушают спокойствие жильцов и медленно, но приводят к потере жесткости некоторых участков конструкции дома. Данная проблема устраняется, если возводить каркасный дом на бетонном или любом монолитном каменном фундаменте, в один этаж. В идеальном варианте, каркасный возводить на железобетонной плите. Такая плита в качестве фундамента не потребует таких затрат как под тяжелый каменный дом, поскольку ее толщина должна быть минимальной.  Тогда при прыжках и ходьбе по дому не будут слышны вибрации.

в каркасном доме при ходьбе  ощущается вибрация и хорошо слышны шумы

  • Высокая подверженность сырости и гниению. Деревянные конструкции подверженные образованию грибка и плесени в случае повышенной сырости. Потому необходимо строго соблюдать технологию возведения каркасного дома, рассчитывать и учитывать точку росы точку росы (подробней про точку росы), монтировать хорошую вентиляцию гидроизоляцию стен дома. Не допускать повышенной влажности в доме. Мокрые точки в доме, такие как кухня, санузел и ванная, следует отделывать водостойкими материалами.
  • Заводятся насекомые и грызуны. Такие проявления, можно свести к минимуму качественной обработкой материалов специальной пропиткой от насекомых. Использовать специальную эковату в качестве утеплителя, а не дешевые утеплительные материалы, типа пенопласта, в которых могут оборудовать себе жилища грызуны.

в стене каркасного дома могут завестись мыши

  • Недолговечность. В сравнении с каменными домами и домами из бруса, срок эксплуатации каркасного дома до первого капитального ремонта относительно низкий. И в среднем составляет примерно 25 -30 лет.
  • Риск неквалифицированного монтажа дома. Простая технология строительства, позволяет прорабам и фирмам допускать к работе неквалифицированных рабочих, которые в общих четах только знакомы с технологией строительства каркасного дома. Такие бригады, конечно же, построят Вам дом, однако велик риск того, что все тонкости и нюансы строительства соблюдены не будут, по причинам не квалифицированности рабочих. Подвох закачается в том, что визуально нарушение технологии видимы не будут, а станут себя проявлять в течении последующих месяцев, и даже не годов, эксплуатации. А для каркасного дома нарушение технологии строительства чревато возникновением необратимых процессов гниения и быстрому  разрушению.

при нарушении технологии монтажа, каркасная конструкция быстро гниет

Для предотвращения подобных ситуаций, следует обращаться в проверенные квалифицированные строительные фирмы, желательно узкой строительной направленности, которые дают гарантию на сою работу, и осуществлять периодический контроль за строительством.

Низкая ликвидность. Как показывает практика, дом каркасной технологии строительства, не окупает себя во время продажи и не пользуется большим спросом.

Принимая во внимание все достоинства и недостатки каркасного строительства можно сделать вывод, что при квалифицированном соблюдении, отработанной столетиями, технологии строительства, с учетом использования современных высококачественных материалов, каркасный дом – это один из самых доступных, эффективных и не затратных вариантов для строительства дома. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением

Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением.

Требования к материалам и правила работы

В своде правил по проектированию и строительству есть основные требования, которые нужно соблюдать для создания прочного каркаса и последующего размещения листов. Вот основные из них:

  1. Все изделия и материалы должны иметь гигиеническое заключение и пожарные сертификаты;
  2. В пространстве между каркасом и черновым основанием, там где того требуют условия эксплуатации, необходимо размещать тепло-, звуко-, огнеизоляционный материал;
  3. Водопоглощение водостойких и водоогнестойких листов гипсокартона должно быть не более 10%;
  4. Листы ГКЛВО (влагоогнестойкие) применяются в помещениях с влажностью воздуха не более 90%, температурой, не превышающей 30С. При их использовании для обработки поверхности используются водостойкие грунтовки, шпаклевки, краски;
  5. Для крепления листов ГКЛ толщиной не более 15 мм на деревянный каркас используются шурупы TN35, толщиной до 24 мм – TN45;
  6. При продольном размещении листов шаг их крепления делают не больше 60 см, при поперечном – не более 1.25 м;
  7. Для улучшения звукоизоляционных свойств конструкции между направляющими брусьями, потолком и полом прокладывается уплотнительная лента;
  8. Фиксация листов к каркасу осуществляется саморезами с шагом 25 см, (вразбежку) с отступом от краев – 10 мм (край с картоном), 15 мм – (обрезанный край);
  9. Стыки листов при их вертикальном расположении должны приходиться на центр стоек, при горизонтальном – на дополнительные бруски, размещенные между вертикальными стойками;
  10. Шаг несущих брусьев на потолке – 50 см при поперечном расположении ГКЛ, 40 см – при вертикальном;
  11. Шаг крепления ГКЛ на потолке – не более 17 см.

Подготовка к строительству

Основа каркасного дома – материалы из древесины, которым вредит избыточная влажность

Важно выбрать правильный участок под застройку – сухой, без заболоченных зон, не затопляемый во время дождя. Необходимо предварительно выровнять грунт, удалить мусор, подготовить проезд для грузовой техники

Второй этап – разработка проекта каркасного дома. Эту задачу лучше доверить специалистам, которые учтут существующие строительные нормы, согласуют документы в разрешительных инстанциях. Если навыки позволяют, можно взять типовой проект и адаптировать его под собственные нужды. Главное – не забыть об инженерных коммуникациях и учесть рекомендованные размеры дома.

Важно! Чтобы быстро построить каркасный дом, обязательно составьте смету и распишите все этапы проведения работ. За основу можно взять следующую пошаговую инструкцию

Обустройство крыши

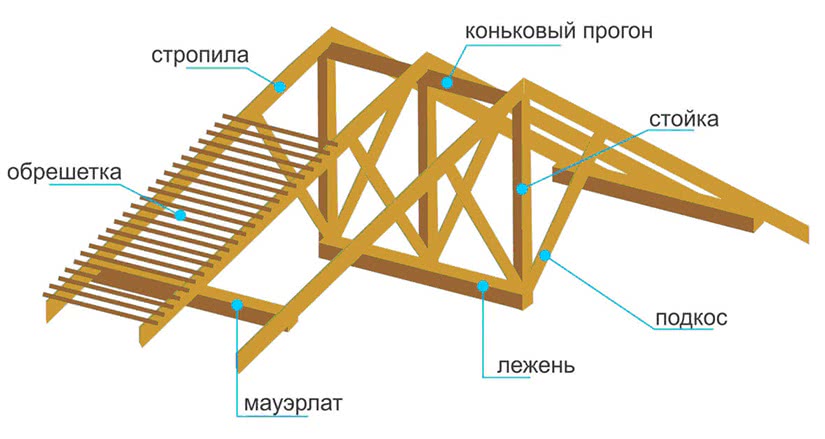

Возведение крыши – один из важнейших этапов в строительстве каркасного дома. Следует заранее определить ее вид, тип стропильной системы, материал обшивки. Для каркасника хорошо подходит двускатная кровля с уклоном не меньше 28 и не больше 50 градусов.

Для стропильной системы понадобятся доски сечением 50*150 или 50*200 мм – размеры зависят от расчетной нагрузки и используемого утеплителя. Стандартный шаг составляет 60 см. Две доски соединяют на земле, поднимают готовую конструкцию на крышу и монтируют ее на верхнюю обвязку со свесом в 35-70 см. Чтобы крыша была ровной, стропила устанавливают сначала на фронтоны, а затем – в середине. Финишный этап – монтаж прореженной или сплошной обрешетки, поверх которой крепят кровельный материал.

Утепление и обшивка каркаса

Готовый каркас обрабатывают антисептиками, хорошо просушивают и обшивают плитами OSB. Образовавшиеся ячейки заполняют утеплителем – минеральной ватой или пенополистеролом. Толщина слоя зависит от назначения дома – для постоянного проживания требуется не менее 15-20 см. Стеновой пирог выглядит следующим образом:

  • ветрогидроизоляция;
  • внешняя обшивка из ОСП-плит;
  • утеплитель;
  • пароизоляция;
  • внутренняя обшивка из ГКЛ или ОСП+ГКЛ.

Для наружной отделки используют сайдинг, деревянные или фиброцементные панели, штукатурку, декоративный кирпич.

Возводим каркасный дом своими руками

Устройство стен каркасного дома.

Существует два варианта постройки каркасных домов:

  • собирается дом из готовых элементов, выпущенных в заводских условиях;
  • здание из отдельных элементов собирается непосредственно на стройплощадке.

Рассмотрим второй вариант каркасного дома своими руками:

Любое строительство с разработки проекта начинается, каркасное домостроение в данном случае не исключение, так как намного проще предусмотреть все размеры и нюансы вначале на бумаге и потом не мучиться с подгонкой материалов непосредственно на строительной площадке. Если желаете построить что-то весьма индивидуальное, лучше проектную документацию заказать в организации, которая занимается строительством каркасных домов, или в проектной группе.

В проекте должны обязательно быть поэтажные планы, чертежи фундамента, разрезы и фасад, а также планы перекрытий и кровли.

Первоначально, в соответствии с проектом, делается . Зачастую избирают столбчатый фундамент, у которого элементы связаны вверху в одну жесткую конструкцию ростверком. Данный фундамент можно сделать практически полностью самостоятельно (при помощи одного-двух помощников).

При заливке ростверка (или железобетонной плиты, которая будет играть роль основания для каркаса) обязательно необходимо проверить горизонтальность верхней поверхности.

Пока фундамент набирается необходимой прочности (около месяца), можно купить материал для постройки дома (нужные размеры и количество необходимо рассчитать согласно проекту):

  • пиломатериалы (размеры сечения и длина зависят от толщины стены и размеров помещений);
  • гидроизоляционный материал для его укладки по верху фундамента;
  • антипирен и антисептик для древесины;
  • разные крепежи для сборки каркаса (гвозди, саморезы, анкерные болты и так далее);
  • для облицовки фанера, ЦСП; OSB;
  • утеплитель;
  • супердиффузионная мембрана для пароизоляции стен вдобавок к простой пароизоляции;
  • материал для сборки крыши здания (пиломатериалы, гидроизоляция, утеплитель, кровельный материал).
  • не забудьте подготовить инструмент для работы с древесиной, рулетку, строительный уровень, перфоратор и другие необходимые «мелочи».

Следующим этапом каркасного строительства своими руками является обработка всех пиломатериалов, задействованных при строительстве дома, антисептиками (это даст возможность уменьшить скорость процессов гниения древесины) и антипиренами (древесина получит возможность сопротивляться дольше при пожаре воздействию огня, а хозяин — несколько добавочных минут, чтобы покинуть здание, которое горит).

Теперь можно начинать возведение каркасного дома своими руками. Начнем укладывать нижнюю обвязку:

Схема утепления каркасного дома.

  • укладываем рубероид по верху фундамента;
  • затем идет брус нижней обвязки, который можно в углах состыковать одним из известных способов, добавочно место соединения укрепив анкером или гвоздями:
  • проверяем углы, соответствие диагоналей, горизонтальность уложенного бруса;
  • прикрепляем к фундаменту брус при помощи анкерных болтов, шаг которых не больше 1 метра;
  • проверяем опять углы и диагонали, горизонтальность верхней поверхности бруса.

Далее действуем таким образом:

  • устанавливаем, начиная с угловых элементов, вертикальные стойки каркаса. Прикрепите стойки к брусу нижней обвязки при помощи стальных усиленных уголков: чтобы не шатались стойки, временно скрепим их вместе с одной стороны доской по диагонали;
  • не забудем про дверные и оконные проемы, так как дистанция между стойками в данных местах будет от обычного отличаться (без проемов в плоскости стены);
  • закрепляем брус верхней обвязки при помощи стальных уголков;
  • проверяем горизонтальность и вертикальность всех элементов;
  • каждую стойку закрепляем постоянными укосинами небольшого сечения из бруса: устанавливаем и закрепляем потолочные балки стальными уголками;
  • выполняем обрешетку, стропильную конструкцию, укладываем кровельное покрытие.
  • обшиваем каркас дома с внешней стороны OSB, фанерой, ЦСП;
  • закрепляем строительным степлером пароизоляционную мембрану (позднее прибьем по ней обрешетку и закрепим сайдинг);
  • плотно укладываем утеплитель в пространство между стойками каркаса;
  • закрываем утеплитель пароизоляцией, закрепив ее к стойкам каркаса степлером;
  • обшиваем каркас дома внутри ЦСП, фанерой, ОSB.

Таким образом строится простой .

Разновидности теплого угла каркасного дома


Теплые углы в каркасном доме обустраивают для предотвращения появления мостиков холода Угол – узел, получаемый при соединении стен. Он несет более высокую нагрузку, чем стена. Кроме того, здесь выше вероятность появления холодовых мостиков, особенно при каркасном методе строительства.

На российском рынке распространена схема, при которой угол образует брус. Однако такой вариант плох сразу по 2 причинам. Во-первых, это самый холодный элемент в стене, который нет никакой возможности утеплить. Во-вторых – отсутствуют полочки изнутри, к которым можно было бы прикрепить отделку. В каркасном здании это вызывает затруднение.

Чтобы не допустить потери тепла, при сооружении используют несколько других конструктивных схем.

Калифорнийский

Американская или калифорнийская схема сборки может служить эталоном экономичности при достаточной надежности и оптимальной долговечности. Есть несколько вариантов такого каркаса. Ни в одном из них брус не используется как угловая стойка. За редким исключением и остальные опоры стойки и обвязки выполняются только из сухой строганой доски.

Калифорнийская схема предполагает установку дополнительной стойки или фрагмента OSB в уже смонтированный угол. Закрепляется она с внутренней стороны и придает углу большую жесткость. Она же служит опорой для монтажа внутренней облицовки. Отделка при этом крепится на внутреннюю часть угла – крепеж не образует холодовой мостик с внешней частью угла.

Закрытый


Различные схемы обустройства теплых углов Такой вариант тоже предполагает использование доски. Дополнительную стойку из дерева устанавливают между стеновыми стойками так, чтобы она образовала с угловым элементом подобие полки. Полка обращена наружу, поэтому с внутренней стороны недоступна.

Во время отделки фасада полку наполняют утеплителем и зашивают. Такая конструкция отлично сохраняет тепло, так как дополнительно теплоизолирована.

Утепление угловой стойки производится до облицовки фасада.

Скандинавский

Такой вариант применяют намного реже, в регионах с действительно суровым климатом. Чаще он появляется в зданиях, собранных по канадской схеме. В этом случае 2 угловые стойки закрепляют так, чтобы собственно угол был обращен внутрь здания, а стеновые стойки примыкали к его поверхности. Усиливается узел дополнительной рейкой.

Конструкция обеспечивает высокую жесткость, но при этом исключает появление холодовых мостиков, так как изнутри узел оказывается недоступным. Полученная полость с поддерживающей рейкой заполняется утеплителем и зашивается отделочным материалом вместе со стенами.

Конструкционно такой вариант не везде возможен, поэтому использовать его «по умолчанию» нельзя.

Монолитный


Монолитный угловой брус использовать не рекомендуется Вариант, который не рекомендуется использовать при строительстве. Угловой элемент представляет собой брус квадратного или прямоугольного сечения. Установить его чуть проще, чем монтировать несколько досок. Но на этом все его преимущества исчерпываются. Дополнительный минус: даже хорошо высушенный брус более склонен к растрескиванию, чем доска. Поэтому со временем риск образования холодовых мостиков здесь значительно выше.
