Терморегуляторы для котлов: фото, виды термостатов, принцип работы, схема подключения

Оглавление

Терморегулятор для коллектора водяных полов

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

Обратная сторона такого устройства выглядит следующим образом.

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.

Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

https://youtube.com/watch?v=2eQeZ4wUGsM%3F

Советы по эксплуатации

Желательно выбирать котел и датчик одного производителя

При выборе проводного регулятора стоит заранее проверить всю проводку, связанную с его установкой. В идеале она должна быть скрытой. Это поможет сократить дополнительные расходы. Перед покупкой прибора лучше изучить цены на доступные варианты, поскольку на рынке представлены как дорогие, так и более дешевые терморегуляторы. Тем, кто хочет сэкономить и подключить недорогой прибор, стоит остановиться на механическом устройстве. Его достаточно настраивать один раз в день, по надежности он не уступает автоматическим аналогам.

Для сокращения потерь тепла рекомендуется проводить теплоизоляционные работы до приобретения необходимого отопительного оборудования. На выбор прибор должна влиять площадь помещения, в котором он будет установлен, и планируемый режим температуры. Рекомендуется покупать газовый котел и регулятор от одного бренда, что позволит провести монтаж и настроить прибор по более простой схеме. Если это невозможно, стоит учесть, что работы займут больше времени, а услуги мастера по установке будут стоить дороже.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

По электронному датчику контроля температуры теплоносителя в системе отопления;
По выносному датчику температуры воздуха;
По температуре воздуха за пределами помещений;
По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Принцип работы теплого водяного пола от газового котла

Под водяным обогревающим полом подразумевается система из труб, по которой постоянно циркулирует горячая вода, нагревающаяся от носителя энергии. В данном случае – газового котла. В многоэтажных квартирах устанавливать такие конструкции нецелесообразно, так как это запрещено Законодательством, но в частном доме это оптимальный вариант.

Предлагаем узнать какой котел для теплого водяного пола выбрать, как рассчитать мощность, схемы и инструкция к монтажу.

Намного проще монтировать систему от централизованного отопления, но это неудобно – придется ждать отопительного сезона. Газовой системой можно пользоваться круглогодично.

Общие принципы подключения термостата

Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта газового котла. Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.

В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.

Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.

На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения. Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

Подключение механического термостата

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO

Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.

При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов

Монтаж электронного терморегулятора

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.

Как подключить беспроводной термостат?

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.

Какую температуру выставлять?

Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя.

Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.

При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.

Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо. Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.

В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата. Как правило, она должна быть не меньше 65 градусов.

Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.

Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.

Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?

Из-за того, что температура получится больше, ничего страшного нет:

во-первых, котел меньше тактуя, быстрее прогревает систему

во-вторых, при большей температуре теплоносителя тепло в комнатах держится дольше

да и максимальное КПД батарей наблюдается именно при t 65С-70С, а не при +45С

Преимущества использования терморегулятора

Чтобы правильно выбрать нужную модель термостата переверните его и внимательно изучите обратную сторону. А именно — схему, надписи и контактные колодки.

Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.

Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухими контактами, и напряжение туда никогда не попадет.

В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.

Зачем вообще нужна эта штука для газового котла? Без такого программатора, котел после выхода на заданную температуру будет работать с задержкой примерно в 3 минуты.

Включился, поработал, набрал температуру и потух. Через три минуты заново включается и все повторяется по новому циклу. За сутки устройство будет запускаться около 200-240 раз.

Таким образом, за весь отопительный сезон газовый котел включится-отключится 40 000 раз. Подключив терморегулятор, вы в несколько раз сокращаете эти коммутации, добиваясь тем самым не только экономии газа, но и уменьшаете износ отопительного оборудования.

Куда и где подключать провода на газовом котле?

Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

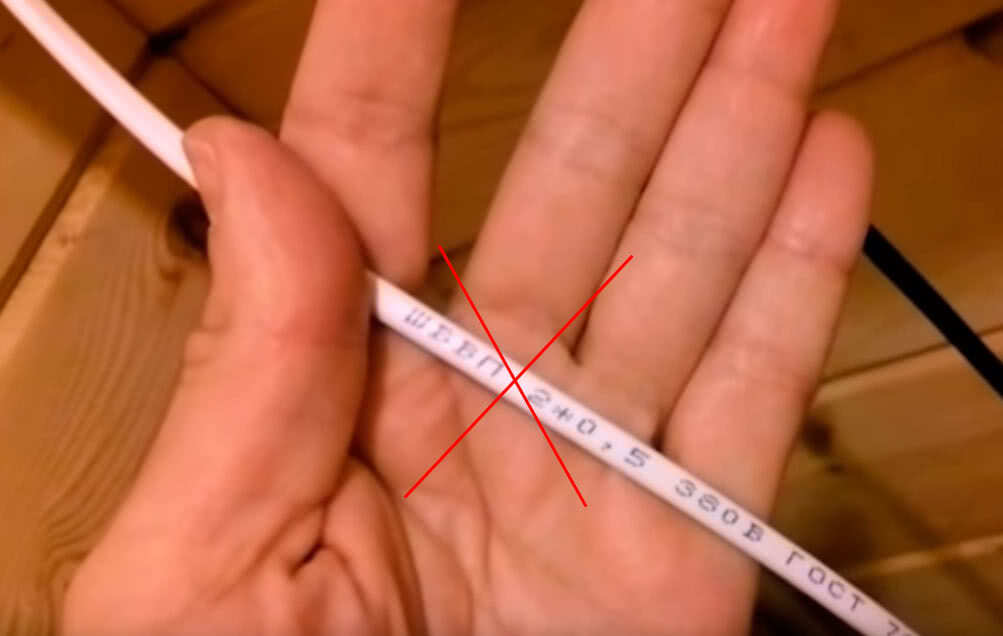

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.

Длина кабеля до места установки термостата не должна превышать 50 метров.

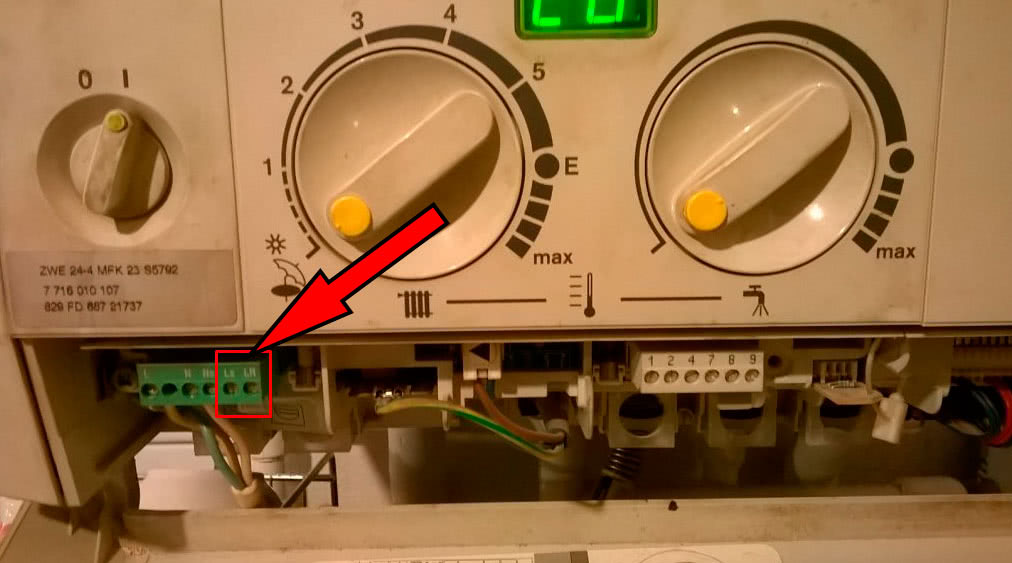

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.

Данные клеммы чаще всего расположены с обратной стороны платы управления.

Однако иногда производители их выносят за пределы платы.

Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

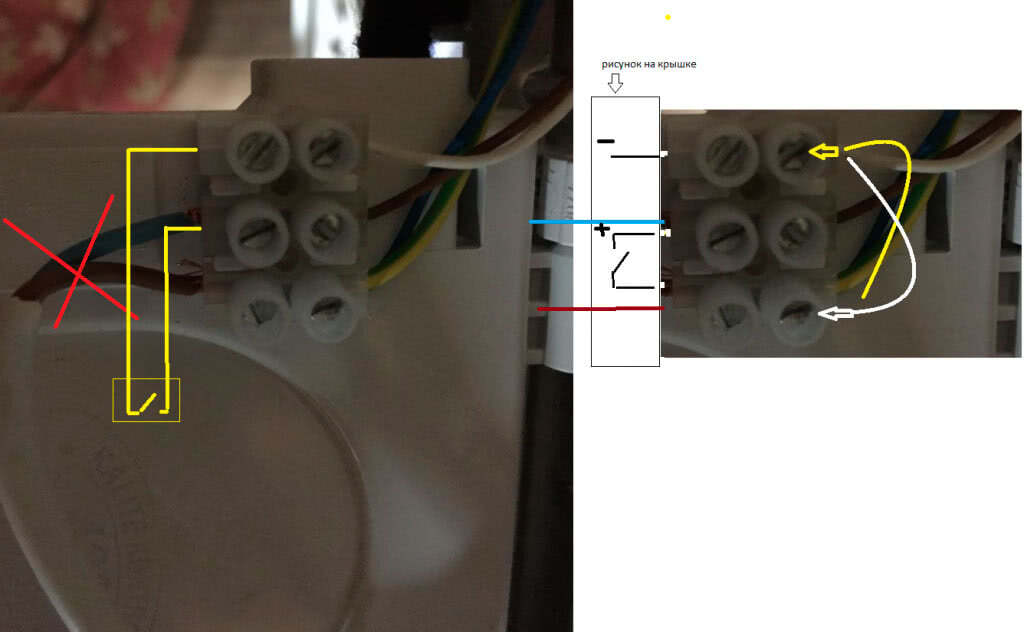

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).

В итоге все начинало работать как надо, только при обратном подключении.

Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.

При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.

Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).

У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.

Если разомкнут, то отопление не запустится и работать не будет.

Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет. На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N)

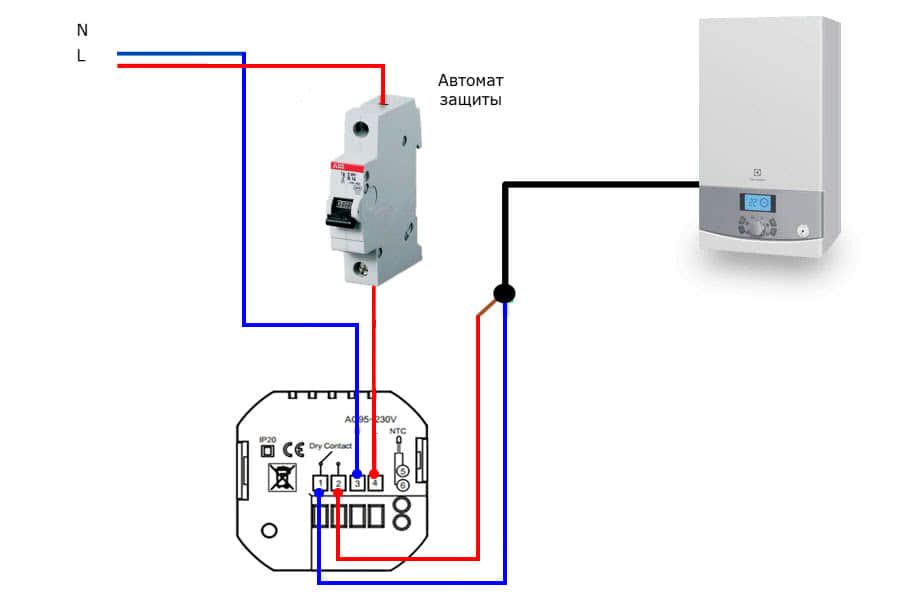

Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла

На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.

Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

Особенности выбора

Чтобы правильно выбрать это устройство, необходимо определиться, насколько часто термостат будет эксплуатироваться. Если предполагается регулярное использование, то лучше беспроводных приборов с различными температурными функциям не найти.

Подбирая эту модель, надо обратить внимание на наличие режима управления с помощью смартфона, подключенного к системе «умный дом». Частая эксплуатация термостата возможна, если установлен двухконтурный котел, и вы ежедневно греете воду для купания

Частая эксплуатация термостата возможна, если установлен двухконтурный котел, и вы ежедневно греете воду для купания.

Если же котел включается и выключается редко, то вполне достаточно простейших устройств с небольшим количеством функций и режимов

Все время внимание нужно обращать на то, какая выйдет экономия в дальнейшем благодаря установке термостата, а также на время его эксплуатации

Немаловажное значение имеет и простота в управлении. К примеру, с помощью дистанционного пульта можно задавать все необходимые параметры, не вставая с кресла

К примеру, с помощью дистанционного пульта можно задавать все необходимые параметры, не вставая с кресла.

Оптимальное решение

Терморегулятор — вещь довольно удобная в любом хозяйстве. При помощи этого прибора можно снизить затраты на оплату электроэнергии либо газа, а также увеличить время эксплуатации дорогого котла. Увеличение температуры выше порога +22°С повышает расход топлива практически на 15%. Терморегулятор даст возможность уменьшить затраты на 30% зимой, и при этом сможет поддержать в помещении комфортный температурный режим.

Погодозависимые устройства стоят дороже всего, однако если вы живете в холодном районе, то это наилучший способ разумно обогревать помещения без переплаты. Между прочим, экономия от использования этих приборов выше, нежели от обычных. По утверждениям пользователей, терморегуляторы быстро окупаются благодаря экономии за коммунальную оплату.Самые востребованные терморегуляторы:

«Монолит»;
«Овертроп»;
Salus. Protherm;
Vaillant;
Bosch.

Читать подробнее: электронные терморегуляторы своими руками.

https://youtube.com/watch?v=1iK3sW8laIk

Подбирая модель, необходимо обратить внимание на простоту управления, способ монтажа, функциональность и другие немаловажные технические характеристики. Установка комнатных терморегуляторов даст возможность вам организовать комфортный микроклимат и удобство эксплуатации котельного оборудования, при этом уменьшит расход газа

Но необходимо не забывать, что значительную экономию можно получить только после предотвращения тепловых потерь в доме. В противном случае расход газа только увеличится, так как терморегулятор не остановит котел, пока требуемая температура в помещении не будет достигнута

Установка комнатных терморегуляторов даст возможность вам организовать комфортный микроклимат и удобство эксплуатации котельного оборудования, при этом уменьшит расход газа. Но необходимо не забывать, что значительную экономию можно получить только после предотвращения тепловых потерь в доме. В противном случае расход газа только увеличится, так как терморегулятор не остановит котел, пока требуемая температура в помещении не будет достигнута.

Как работает от газового котла

Функционирование устройства представлено считыванием не температурных показателей теплового носителя, а уровня интенсивности прогрева воздуха в помещении. Настройка комнатного датчика производится на комфортные для жильцов температурные параметры. При нагреве воздуха в помещении выше уже установленных пределов на автоматику подаётся специальный сигнал, в соответствии с которым уменьшается интенсивность горения топлива. Снижение температуры напротив, возобновляет работу отопительного оборудования, что обеспечивает быстрый прогрев.

Устройство терморегуляторов выносного типа является более эффективным, по сравнению с встроенными в тепловой генератор датчиками нагрева. Кроме экономической целесообразности, монтаж выносного терморегулятора отличается седеющими неоспоримыми достоинствами:

автономная работа;
комфортный прогрев воздуха;
учёт температуры внешней среды;
автоматическая смена интенсивности нагрева.

Установка терморегулятора избавляет от необходимости постоянно контролировать работу котла. Встроенным датчиком самостоятельно подбирается самый экономичный режим работы, а благодаря программе суточного и недельного контроля функционирование отопительной системы становится максимально эффективным и удобным.

Правила выбора

Чтобы не ошибиться при выборе прибора и приобрести нужную модель, лучше придерживаться советов специалистов. Если котел и термостат будут от одного производителя, риск возможных несоответствий и поломок сведется к минимуму. Для мощного котла подойдет термостат любого типа, к стандартному варианту лучше подбирать вариант с простым функционалом.

Перед покупкой прибора стоит заранее рассчитать технические параметры во избежание простоев оборудования. При установке мощного устройства может понадобиться замена проводки, этот вопрос необходимо обсуждать со специалистом заранее.

GSM и интернет в помощь. Регулируй температуру удаленно с помощью звонка, SMS или мобильного приложения

Встроенный GSM-модуль, осуществляющий дистанционное управление, подключается к внешним датчикам, давая возможность удаленно изменять режим работы котла.

Удаленный доступ может осуществляться в нескольких режимах:

При помощи смс-сообщений. Такой способ позволяет получать всю информацию о состоянии системы отопления и уровне температуры по смс-запросу. Также отправив SMS можно полностью задать параметры отопительной системы.
Управление GSM-модулем по звонку происходит в режиме тонального набора. Основное отличие от SMS-управления – невозможность получать сообщения о состоянии системы.
Управление с мобильного приложения. Благодаря обилию недорогих смартфонов и недорогому мобильному интернету этот вариант является сегодня самым распространенным.

Терморегулятор беспроводной для газового котла

Беспроводные программаторы облегчат управление теплотехническими приборами, расположенными в труднодоступных местах. Вам не придется тянуть груду проводов к удобному для Вас месту расположения термодатчика. Беспроводной терморегулятор котла состоит из двух модулей, работающие по радиоканалу.

Беспроводной комнатный термостат незаменим, когда вся отделка в помещении уже завершена и нет возможности прокладывать кабель от термостата к котлу отопления или «гребенке» управления теплым полом.

В этом случае беспроводной терморегулятор устанавливается в помещении, температурой которого необходимо управлять, а приемник, как правило, размещается в непосредственной близости от котла отопления (газового или электрического), термоэлектрического привода, клапана или других устройств регулирования системы отопления.

Передача команд управления между термостатом и приемником осуществляется по радиочастотному каналу на частоте 433,92 МГц или 868 МГц. Благодаря индивидуальному кодированию сигнала в каждой паре термостат — приемник, обеспечивается надежная помехоустойчивая связь.

Питается терморегулятор от 2-х батарей АА. Срок службы одного комплекта батарей около 12 месяцев, в зависимости от дальности связи и наличия препятствий между термостатом и приемником. Приемник питается от сети 220 В и имеет мощные коммутирующие контакты реле, рассчитанные на нагрузку до 3000 Вт (в зависимости от модели).

Устройства этого типа состоят из двух элементов:
Рабочая часть монтируется непосредственно возле котла и подсоединяется к его клеммам специальным кабелем.
Второй элемент – это отслеживающее устройство с дисплеем. Его, как правило, устанавливают в отапливаемом помещении. Датчик может быть оснащен сенсорным дисплеем или экраном с кнопочным управлением. Эти нюансы влияют на стоимость прибора.

«Общаются» между собой устройства при помощи радиоканала, не влияющего на другие электронные приборы в доме (последние так же не воздействуют на беспроводные комнатные термостаты для газовых котлов или для любых других).

Условно их можно поделить на простые и сложные. К первым относится, например, терморегулятор беспроводной для газового котла, в функции которого входит отключение или подача газа, в зависимости от того, поднялась или опустилась температура воздуха в помещении. Они стоят относительно недорого, но и функций у них всего две: включение или отключение агрегата.

Более сложные беспроводные термостаты, как для газовых котлов, так и для всех других типов отопительного оборудования, оснащены программой, позволяющей производить недельные настройки с почасовыми изменениями параметров воздуха.

Как правило, эти модели энергозависимы и работают либо от батареек, либо от аккумуляторов, которым требуется подзарядка. Если предстоит долгая поездка, то стоит позаботиться заранее о том, чтобы запаса батареек хватило на весь срок отсутствия.

Преимущества беспроводных терморегуляторов

Комнатный термостат в схеме газового котла точно регулирует температуру и снижает энергопотребление. Кроме того, он работает в автоматическом режиме – нет необходимости в ручных настройках.

Использование программатора избавляет пользователя от проблем с поддержанием микроклимата в доме или квартире, открывая следующие возможности:
Точная и быстрая регулировка температуры. Точность выставки составляет 0,3 градуса.
Режимы день-ночь, функции задания температур по временным интервалам на несколько суток вперед.
Подключение GSM-модуля или системы управления через Wi-Fi еще больше снижает необходимость участия человека в управлении котлом.
Регулирование температуры воздуха в разных комнатах.
Экономичность работы газового оборудования. Термостат стоит денег, но окупается за счет снижения общих расходов на отопление, включая электроэнергию, на 20-25%. Дело в том, что при отключении котла автоматика отключает насос, являющийся ее потребителем.

Окупаемость достигается уже за два сезона эксплуатации. Сокращение числа пусков/отключений приводит к экономии ресурса газового котла, стоимость которого превышает цену дополнительного оборудования. Программируемые устройства регулируют порог срабатывания температурного сенсора.

И использование изменяет время задержки включения/отключения газового котла, что минимизирует вероятность срабатывания автоматики при кратковременных колебаниях температуры, например, из-за сквозняка.

Современный беспроводной термостат с эргономичным дизайном, он легко вписывается в любой дизайн интерьера. Для монтажа не требуется прокладки проводки, что удобно при проектировании системы в старых домах.

Из чего состоит автоматика для газовых котлов отопления АОГВ

Стандартная автоматическая система должна иметь несколько основных элементов.

Элементы розжига. В современных системах горящая лучина отсутствует. Запальная горелка зажигается при помощи пьезоэлемента, который продуцирует электрическую энергию в результате механического давления на кристалл. Существуют системы, в которых одной рукой нужно открывать клапан подачи газа, а второй нажимать на кнопку пьезозажигания. У самых современных котлов за работу обоих процессов отвечает одна кнопка. Дальше управление газовым клапаном осуществляется одним из двух способов:

За счет напряжения, которое возникает при нагреве термопары.
За счет нагрева дополнительного термического генератора (чаще применяется в импортных котлах).

Автоматика газовых котлов АОГВ чаще всего работает за счет энергии термопары.

В обоих случаях выработанная энергия создает напряжение, которое воздействует на катушку газового клапана. Он остается открытым, обеспечивая подачу газа, до тех пор, пока горит газовая горелка.

Система терморегуляции. Эти элементы контролируют температуру воды. Состоят они из термодатчика и системы клапанов, которые перекрывают поступление газа при достижении установленной температуры. В самых современных моделях котлов в схему управления добавлен комнатный термостат, который в зависимости от температуры в помещении подает сигнал и необходимости закрыть или открыть клапан подачи газа.

Элементы контроля за эффективным и безопасным удалением продуктов сгорания. Это датчик тяги, который монтируется в дымоход. Провода связывают датчик тяги с газовым клапаном. При отсутствии оптимальной тяги сигнал подается на клапан, он закрывается и останавливает подачу газа.

Дополнительные элементы и возможности автоматики

В некоторых моделях автоматика для газовых котлов АОГВ оснащена терморегулятором, который обеспечивает регулирование расхода газа. Основанием для уменьшения интенсивности работы может послужить повышение температуры на улице или сигнал термостата в одной из комнат о превышении максимально допустимого температурного режима.

Модели, которые монтируются в систему «Умный дом», предполагают возможность дистанционного управления режимами отопления.

Современная, правильно установленная и отрегулированная автоматическая система на отопительном оборудовании помогает сократить расходы на обогрев на 40%.

Выводы и полезное видео по теме

Особых сложностей с монтажом терморегулятора возникнуть не должно. Его надо лишь правильно выбрать для конкретной отопительной системы. И подобранные видеоматериалы вам в этом обязательно помогут.

Видео #1. Подключение комнатного термостата к котлу на газу во всех нюансах:

Видео #2. Обзор настенного терморегулятора:

Видео #3. Технология включения контактного термостата в систему с циркуляционным насосом:

Дополнение к отопительному котлу в виде термостата – это отличный способ сэкономить на обогреве жилья, повысить комфортность проживания и снизить износ нагревающего теплоноситель оборудования. Потраченные на терморегуляторы деньги окупаются за один зимний сезон.

При этом можно выбрать как простой механический вариант с ручным управлением, так и более продвинутый прибор с программатором.

Хотите рассказать, как работает котел с термостатом в вашем загородном доме? Владеете информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме статьи в расположенном ниже блоке.
