Что такое термоусадка: как пользоваться

Неправильное использование изоленты

Ошибка 1 — отсутствие натяжения

Во время намотки изолента не растягивается, а означает она не прилипает к изолируемому материалу.

Ошибка № 2 — намотка взад и вперед

Обмотка один раз в одном направлении, а потом в другом, может привести к деформациям как и в предыдущем случае.

Ошибка №3 — идти по простому пути

Это хорошо показано на картинке. Такой вариант может быть заманчивым когда есть много проводов и мало места. Но небольшая контактная поверхность ленты с кабелем является основанием к отсоединению за очень короткое время и раскрытия оголенного провода. Это имеет особенно большое значение в проводах с небольшим поперечным сечением. Данный метод можно использовать для временного обозначения проводов, но не для постоянной изоляции.

Полезное: Как сделать выход на сабвуфер для автомагнитолы

Область применения

Несмотря на то что основное назначение трубки состоит в изоляции контактов, ее используют и в других областях. Некоторые из них:

  • Термоусадочные трубки большого диаметра устанавливают на комель опоры ЛЭП из металла или дерева для защиты деталей, находящихся под землей, от гниения и коррозии.
  • Улучшение эргономичности ручек спортивного инвентаря или инструмента. Это реализуется благодаря применению трубок с ребристой или рифленой поверхностью.
  • Защита проводников от воздействия высоких температур. Существуют изделия, имеющие рабочий температурный диапазон от -65 до +260°С. Специальный материал делает кабель устойчивым даже в случае нахождения рядом источника огня. Такие изделия именуются тефлоновыми или фторопластовыми.
  • Изоляция водопроводных труб от агрессивного воздействия.
  • Продольная герметизация пучков кабеля. Несмотря на наличие внешней изоляции, нередко используется специальная лента, полностью заполняющая и изолирующая межжильное пространство.
  • Превращение простых инструментов в диэлектрические (отвертки и т. д. ).

Применение различных способов для нагрева

Есть несколько способов нагрева, каждый из которых может качественно провести термообработку. Но есть и такие, которые применять не рекомендуется.

Самый общедоступный, в тоже время спорный вариант – зажигалка или спички. Этим вариантом можно воспользоваться, если под рукой нет другого источника высокой температуры. Хорошо усадить этим способом можно только небольшой участок провода с маленьким сечением. Для больших конструкций этот вариант не подойдет.

Если речь идет о больших изделиях, то на нагревание уйдет много времени, при этом само соединение получится некачественным. А сколько раз понадобиться повторить эту процедуру, если необходимо будет обработать несколько участков с большим сечением.

То же можно сказать и про зажигалку. Некоторые домашние мастера пытаются использовать для усадки обычный фен, который есть у каждой хозяйки. Но стоит помнить, что этот прибор не может дать нужной температуры, поэтому качественного сжатия изоляции не получится.

Бытовой фен выдает поток, горячего воздуха t 700 С, на выходе из сопла. Если применить узкую насадку, то конечно есть возможность нагреть небольшой участок малого диаметра, что касается больших сечений, то фен просто выйдет из строя, при этом изоляция получится некачественной и не надежной. Не нужно забывать, что есть некоторые модели термоусадки, которые можно сжать при температуре нагрева в 350 градусов.

Итогом такой работы может стать неплотное прилегание материала к месту изоляции, в которое может легко проникнуть влага, поэтому стоит использовать специальный инструмент.

Это интересно: Указатели высокого и низкого напряжения — разбираем внимательно

Полезные рекомендации по применению

Специалисты дают некоторые рекомендательные советы при использовании ТУТ в быту:

  • при помощи ТУТ можно сделать из простого инструмента диэлектрический, посредством насаживания трубки на его рукоятки;
  • также возможно сделать антикоррозийное покрытие, для предохранения металлических предметов;
  • если для усадки трубки применяется открытый огонь ее необходимо прокручивать над пламенем, чтобы трубка подвергалась равномерному сжатию;
  • если используется термоусадка на клеевой основе, необходимо обезжирить провода при помощи ветоши, намоченной в ацетоне;
  • при усаживании трубки на металлическую деталь, следует предварительно зачистить поверхность наждачной бумагой для удаления заусенцев, которые могут порвать трубку.

uzotoka.ru

Термоусадочные трубки являются относительно новым способов изоляции проводников, применяющимся в электротехнике. По сравнению с традиционно используемой для данных целей изоляционной лентой термоусадочные трубки обладают целым рядом неоспоримых преимуществ. С их помощью создается равномерный электроизолирующий слой высокого качества, а сам процесс использования трубок очень прост. Рассмотрим его на небольшом примере.

Как пользоваться термоусадочной трубкой в домашних условиях Типичная проблема зарядных устройств компании Apple — это разрушение изоляции проводов. Данная участь не миновала зарядное устройства нашего ноутбука. Если и вы столкнулись с данной проблемой то попробуйте ее решить, выполнив следующие шаги.

Осмотрите место, которое следует изолировать и подберите термоусадочную трубку подходящего диаметра и длины. Длину при необходимости всегда можно подкорректировать отрезанием лишнего обычными ножницами. Диаметр желательно выбирать таким образом, чтобы трубка одевалась на провод, но существенно не превосходила его по диаметру. В этом случае будет получена наиболее качественная изоляция. Дело в том, что степень усадки трубки не бесконечна и в процессе нагрева она может сжаться только в 2-3 раза, и если провод не будет соответствовать диаметру трубки, то она не сможет его надежно обжать

Кроме длины и диаметра трубки можете обратить внимание и на ее цвет. В зависимости от производителя можно подобрать термоусадочную трубку практически любого цвета: белую, черную, красную, синию, зеленую, фиолетовую, коричневую, желтую или прозрачную.
Оденьте термоусадочную трубку на изолируемый участок

В нашем случае для этого трубку увеличенного диаметра пришлось протащить через достаточно крупный наконечник коннектора. Если трубку нужно использовать для двух спаиваемых, или иным образом соединяемых проводов, то ее нужно предварительно одеть на один из проводов и уже после выполнения соединения поместить на место соединения. До этого момента трубка должна быть на достаточном удалении от места соединения, чтобы не произошло ее случайное усаживание от тепла, выделяющегося в процессе пайки.
Усадите трубку по месту нагревом до 100-130 градусов. Для этой цели можно воспользоваться газовой зажигалкой, пламенем кухонной плиты, термопистолетом, ручной горелкой на пропан-бутане. Прогревайте термоусадочную трубку от середины к краям, чтобы она равномерно и без образования воздушных зазоров обжимала изолируемый участок. Рекомендуемая температура нагрева, как правило, нанесена в виде маркировки на саму трубку.
Помимо обычных термоусадочных трубок существует их модификация с внутренним клеевым слоем. Их использование ничем не отличается от обычных, кроме того, что перед усадкой изолируемый участок необходимо очистить от загрязнений и обезжирить. После использования таких трубок на краях должен немного выступить клей, что является признаком ее правильной усадки.

Кроме непосредственно электроизоляции термоусадочные трубки нашли и другие сферы применения в быту. Например, с их помощью можно создавать антикоррозионные покрытия для защиты металлических изделий, уплотнения и фиксацию различных изделий и предметов в быту.

kakimenno.ru

Инструмент для работы с трубкой ТУТ

Фактически такого инструмента для термоусадки в быту 5 видов:

    • высокотемпературный строительный фен (выбор + заказ )
    • портативные бутановые газовые горелки (купить можно )
    • газовые паяльники (ознакомиться с текущими ценами )
    • пропановые горелки
    • горелки инфракрасного излучения

Промышленный фен это идеальный инструмент для тонкостенных трубок. Он имеет в своем ассортименте не только регулировку температуры, но разнообразные насадки. Подобрать себе требуемый набор можно по .

Конечно, если вы не обладатель аккумуляторного инструмента, то строительным феном можно работать только если у вас поблизости есть напряжение 220 Вольт. Даже наличие генератора не всегда гарантирует нормальную работу фена из-за его большой мощности.

Характеристики

Это является его главным недостатком и неудобством. Кроме того прогреть толстостенные трубки даже мощным феном не всегда получается. Качество здесь будет явно страдать.

Еще перед началом работы с феном, трубку придется немного придерживать. Иначе мощная струя воздуха может сдвинуть ее с места. Инфракрасная горелка в этом случае имеет преимущество. Воздушных потоков она не создает, а ее лучи прогревают очень быстро.

Только обязательно учитывайте, что темные трубки поглощают тепло гораздо быстрее, чем светлые или разноцветные. Забыв об этом можно легко прожечь изоляцию.

Газовые горелки имеют несколько функций пламени. Термотрубки нужно усаживать мягким пламенем. Как понять, что пламя мягкое и подходит для усадки? Оно должно содержать языки желтого цвета. То же самое относится и к газовым паяльникам.

Пропановая же горелка – единственный инструмент оптимально подходящий для толстостенных трубок.

При работе горелкой или феном нужно постоянно делать круговые поступательные движения. Не останавливайтесь на одном месте, иначе можете легко прожечь изоляцию.

Вообще выбор инструмента для усадки зависит от следующих параметров:

  • толщина стенки
  • типоразмер трубки
  • материал из которого они изготовлены

Более подробно об этих характеристиках можно прочесть в статье ”10 видов термоусадочной трубки.”

Сфера применения

Итак, вы знаете,

с их помощью проводят изоляцию соединений и швов. Давайте разберем ее возможности более детально.

Одним из видов термоусадки являются трубки, содержащие клеевые составы. Подобными материалами можно надежно изолировать соединение не только от электрического пробоя, но и от влаги или воды. Также она придает конструкции дополнительную защиту и прочность.

Способ монтажа клеевых труб ничем не отличается от классических: его надевают на поверхность с учетом диаметра, а затем нагревают зажигалкой, горелкой или феном. Клей сначала тает, затем термоусадка плотно облегает поверхность и равномерно распределяет его по всей плоскости. В итоге кабель или труба получаются залиты слоем прочного и влагостойкого клея, а соединение хорошо герметизируется.

Используют клеевые составы для защиты проводов, проходящих во влажных помещениях, для уложенных в земле или на улице. Часто термоусадочная трубка (ТУТ) одевается на деревянные столбы или сваи, которые заглубляются в землю. Она играет роль влагоизоляции значительно лучше, чем рубероид и смола, за счет полной герметизации.

Допускается применение термоусаживаемой трубки для ремонта автомобилей — ее можно использовать для изоляции тормозных и топливных шлангов (будьте аккуратны с открытым огнем). Иногда при помощи клеевой трубы изолируются стыки на сантехнике, но будьте осторожны — демонтаж ее будет затруднительным. Засохший клей снять довольно сложно.

Заизолированные провода розетки

Свойства и характеристики термоусадочной трубки

Свойства термоусадки:

  1. Основное свойство трубки — способность изменять диаметр и толщину, сжиматься под воздействием температур от 80 °C до 120 °C. В радиоэлектронике используются изделия с меньшей начальной температурой нагрева — 70 °C;
  2. Диапазон эксплуатационных температур — от -45°С до +125 °С. В автомобильной промышленности для изоляции соединений под капотом используются трубки с температурой — 135 °C;
  3. Стандартный цвет — черный, нестандартные — красный, белый, синий, зеленый, жёлтый. В местах, где нужно наблюдать за качеством соединения используются прозрачные термоусадочные трубки.

Основные характеристики:

  1. Коэффициент усадки от 2:1 до 6:1, то есть способность сжиматься 2 — 6 раз;
  2. Наличие клеевого слоя, если необходима надежная герметизация, гидроизоляция и антикоррозионная защита контактных соединений. Термоплавкий слой клея на внутренней поверхности трубки придает соединению дополнительную прочность и стойкость к механическим воздействиям;
  3. Устойчивость к агрессивной среде. Термоусадки существуют химически стойкие, маслобензостойкие, термостойкие, светостабилизированные, с эффектом фотолюминесценции;
  4. Состав полимера. Это могут быть полиолефины, ПВХ, эластомеры и другие материалы, от которых зависит устойчивость к возгоранию, действию ультрафиолетовых лучей, цветовые решения;
  5. Цветовая гамма, в которой наиболее распространены стандартный и комбинированные варианты из двух цветов. Часто трубки со сходными характеристиками выполняются из прозрачного полиолефина и в черном цвете при разных требованиях к соединениям.

Правила монтажа

Рассмотрим пример соединения кабеля, состоящего из двух проводов 2,5 квадрата. Фактический диаметр одного провода с изоляцией 4 мм, диаметр кабеля 10 мм.

Сделать это можно достаточно просто – один провод вы делаете короче, второй – длиннее, со второй стороны кабеля наоборот. Длинный вы соединяете с коротким (соединение лучше всего делать клеммой или пропаивая скрутку), короткий с длинным. В итоге у вас получится два соединения, разведенные относительно друг друга на несколько сантиметров.

Вы уже знаете все нужное про виды термоусадочных трубок, поэтому сможете подобрать их самостоятельно. Перед скручиванием проводов вы надеваете на каждый кусок термоусадки. Учитывайте, что при нагревании она “усохнет” на 7-10 процентов. В нашем случае с проводами на 4 мм мы берем трубку с диаметром в 10 мм, на сам кабель надеваем 20-мм усадку. Сначала скручиваем два провода (соединяйте их по цветам, чтобы не запутаться, то есть коричневый с коричневым, синий с синим), затем сдвигаем термоусадку так, чтобы она закрыла соединение, и нагреваем ее зажигалкой до тех пор, пока она плотно обхватит провод. Повторяем операцию со вторым, а затем изолируем место соединения сверху последней толстой трубкой.

Прогрев рекомендуется делать или от середины к краям, или от одного края ко второму. Не нужно сначала “спаивать” два края, а затем греть центр — внутри скопится воздух, который не даст хорошо заизолировать кабель.

Трубка может принимать различную форму

Длину трубки следует выбирать так, чтобы создать изоляцию с каждой стороны от соединения на 30—50 мм. При этом учитывайте усадку на 10 процентов. Чем толще кабель, тем шире изоляция – наш 10 мм можно защитить на 5—7 см в каждую сторону.

Нагревая полимер, будьте благоразумны. Не нужно долго греть одно место — старайтесь водить зажигалкой по всей поверхности, равномерно прогревая ее. Когда полимер начнет сжиматься, разглаживайте его пальцами — он не будет обжигать кожу. Нужно исключить появление пузырьков воздуха под ПВХ. Если на кабель устанавливает термоусадка с клеем, то поверхность рекомендуется обезжирить и очистить от пыли. Работаете с материалом впервые – потренируйтесь на обрезках проводов. Вы поймете, как правильно греть, с какой стороны начинать усадку, как правильно разровнять ее.

Технические характеристики

Трубки термоусаживаемые характеризуются коэффициентом усадки, показывающим, во сколько раз максимально уменьшается ее диаметр после нагревания.

Коэффициенты усадки принимают следующие значения:

  • 2:1 (диаметр может уменьшиться не более чем в 2 раза);
  • 3:1 (не более, чем в 3 раза);
  • 4:1 (не более, чем в 4 раза).

d1 — диаметр до усадки, d2 — диаметр после усадки, s1 — толщина стенки до усадки, s2 — толщина стенки после усадки

Трубки с большими значениями коэффициента усадки удобны для использования в условиях, когда изделия (шины, провода, кабели или их жилы) имеют сложные геометрические размеры (изгибы, повороты), затрудняющие их надевание.

Наиболее важные технические характеристики для выбора трубки – их диаметры до и после усадки. Производители указывают их в маркировке через знак дроби. Диаметр до усадки выбирается таким, чтобы позволил беспрепятственно надеть трубку на изделие, не повредив ее. Для этого он должен превышать диаметр изолируемой поверхности минимум на 10%.

Диаметр после усадки должен быть меньше диаметра изолируемой поверхности на 15-20%. Это обеспечит гарантированное обжатие основания и плотное прилегание к ней трубки.

В сложных случаях, когда диаметр поверхности в месте установки изменяется в широких пределах, можно использовать несколько трубок различного диаметра или обмотать поверхность слоем изоляционной ленты, увеличив ее диаметр.

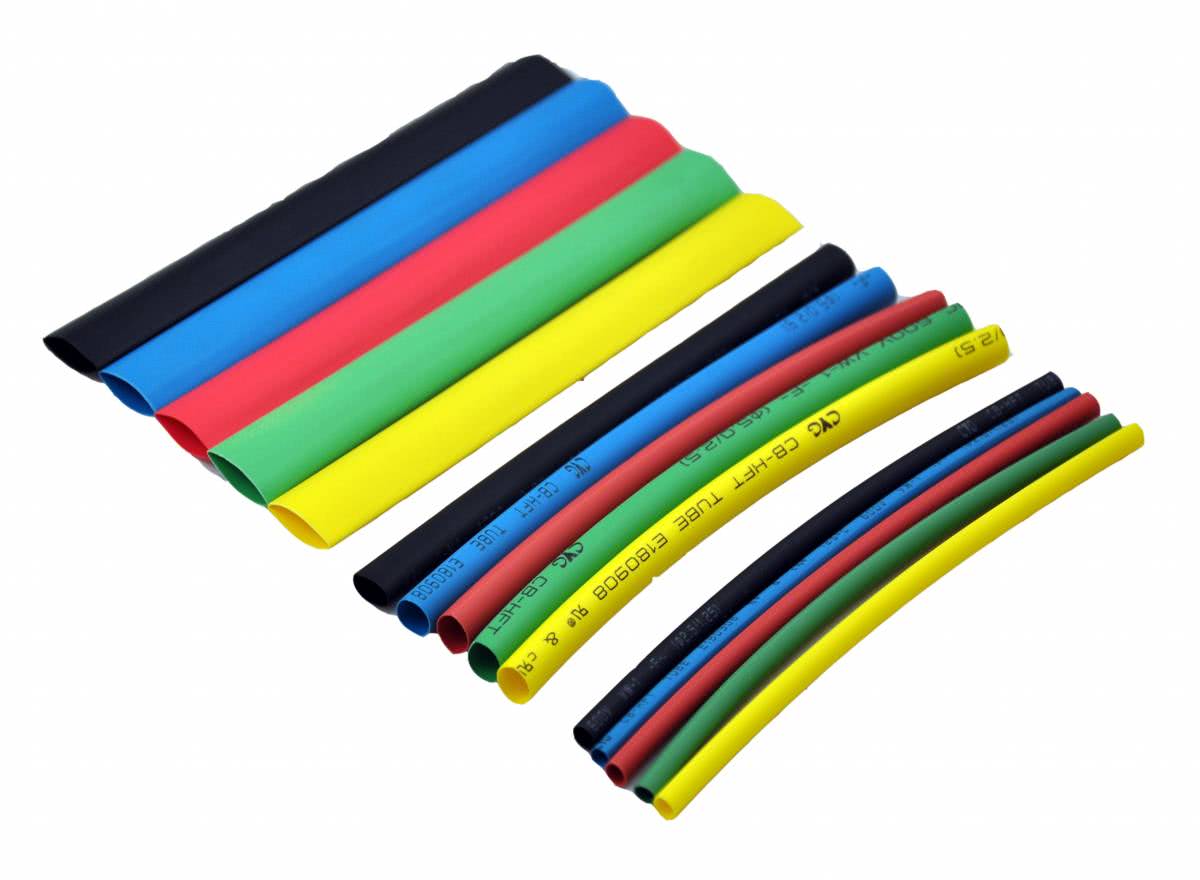

Термоусадочные трубки выпускаются различных цветов, позволяющих не только совмещать изоляцию с маркировкой жил, проводов или шин, но и использовать термоусадку в декоративных целях.

Основные цвета, используемые в электротехнике и их назначение:

  • черный (оболочки кабелей);
  • желтый (силовые проводники, фаза «А»);
  • зеленый (силовые проводники, фаза «В»);
  • красный (силовые проводники, фаза «С»);
  • голубой (нулевые рабочие проводники);
  • желто-зеленый (нулевые защитные проводники).

Кроме этого, выпускается прозрачная термоусадочная трубка, позволяющая оставить видимой маркировку на поверхностях после их применения.

Термоусаживаемые трубки дополнительно характеризуются толщиной стенки после усадки и величиной продольной усадки в процентах от первоначальной длины. Этот параметр важен при выборе размера заготовки, чтобы избежать нехватки длины после полного усаживания.

Лучшей герметизации соединения можно достичь, используя трубки с клеевым слоем на внутренней поверхности. При нагревании клей плавится и затекает во все неровности детали. После кристаллизации внутренняя поверхность оказывается плотно приклеенной к поверхности детали, исключая попадание влаги внутрь соединения. Трубки с клеевым слоем внутри широко используются для ремонта оболочек кабелей и в составе кабельных муфт.

Общие сведения и область применения термоусадочной трубки

Производство на заводе термоусадочной трубки осуществляется из специального термоусаживаемого материала, который меняет размеры в несколько раз в зависимости от степени повышения температуры. Оказывают влияние на изделие окружающие элементы – вода, пламя, воздух. В случае нагревания одного конца размеры термоусадочной трубки увеличатся только на данном участке, а второй конец останется в прежнем размерном диапазоне. При уменьшении диаметра происходит пропорциональное увеличение толщины стенок из термополимера, вследствие чего повышаются также изоляционные характеристики термоусадочной трубки для изоляции электропроводки.

Термоусадочная трубка ТУТ способна сжиматься в размерах под воздействием температуры и обтягивать провод. ТУТ применяется в следующих сферах:

  • выполнение электромонтажных работ с целью обеспечения надежной электроизоляции. Термоусадка имеет массу преимуществ по сравнению с обычной изолентой, особенно при наличии большого числа соединений;
  • маркировка кабелей и электропроводки – в данном случае термоусадочные трубки используются в роли кембриков;
  • обеспечение антикоррозийной защиты соединений во многих сферах;
  • средство для обеспечения механической устойчивости работающих механизмов. Так, часто термоусадочные трубки используются на конвейерных катках и роликах;
  • на производстве термотрубки обеспечивают надежную защиту соединений от агрессивного воздействия внешних факторов, в том числе осадков.

Технические характеристики

В настоящее время на рынке можно приобрести большое количество термоусадок, которые отличаются друг от друга своими свойствами. По каким показателям они отличаются:

  • Коэффициент усадки, то есть, возможность уменьшать свои размеры (2-6 раз).
  • Устойчивость к разным средам эксплуатации – термостойкие, маслобензостойкие, химическистойкие, светостабилизированные.
  • С клеевым слоем и без такового.

Разновидности термоусадочных трубок

В дополнении можно добавить, что термоусадочные трубки различаются по цветам и материалом, из которого они производятся. Что касается цветового оформления, то здесь не очень большое разнообразие, потому что производители стараются подходить к данному вопросу с позиции цветового оформления жил в кабеле. Кстати, для жил заземления желто-зеленого цвета трубки также выпускаются.

Теперь, что касается сырьевого материала. В принципе, любые полимеры подходят под технологию изготовления ТУТ. Это и поливинилхлорид, и фторопласты, и эластомеры, и полиолефины, и так далее.

Главный параметр

И все же основной показатель термоусадки – это диаметр трубки, который указывает размер до и после усадки. Первый размер показывает диаметр изделия, которое поступает в торговую сеть с завода. Второй показывает, насколько может уменьшиться первый в процессе нагрева. Обычно так и указывается обозначение изделия. Но есть и другой вид маркировки, где показан только первоначальный диаметр, а в дополнении еще один показатель – это коэффициент усадки. К примеру:

  • Так маркируется термоусадка по первому варианту – 6/4 или 6 мм/4 мм.
  • Так маркируется по второму варианту – 10/2:1, то есть усадка произойдет в два раза. По сути, это то же самое, что и 10/5 (в первом случае).

Азиатские производители, и Россия в том числе, указывают диаметр термоусадочных трубок в миллиметрах. Европейские и американские в дюймах. Перевести один в другой несложно, потому что 1 дюйм равен 25,4 мм. Кстати, дюймовые трубки дороже миллиметровых, но учтите, что размер в дюймах – это не всегда говорит о том, что изделие было изготовлено в Америке или Европе.

Чаще всего производители предлагают вот такие коэффициенты: 4:1, 3:1, 2:1. Термоусадки клеевые не имеют стандартного коэффициента, он варьируется в диапазоне от 2,8:1 или 4:1, все зависит от диаметра самого изделия.

Форма

Что касается формы, то в магазинах можно встретить и трубки круглые, и овальные, и плоские (сплющенные). Почему такое разнобразие? Все дело в удобстве складирования и транспортировки.

  • Плоские и овальные – это термоусадка тонкостенная или с большим диаметром.
  • Круглые – это толстостенные трубки и термоусадка с клеевым слоем. Иногда изделия тонкостенные с малым диаметром.

Поставка в торговую сеть производится в бухтах и в нарезке. Кстати, именно плоские модели поставляются в бухтах. В зависимости от диаметра в бухты помещается трубы длиною от 10 до 100 мм. В нарезке термоусадка поступает длиною один метр или 1,22 метра – это четыре фута. А вот трубки с клеевым слоем имеют стандартную длину только 1.22 м. Их в бухтах не поставляют за счет излома. То же самое касается и труб с толстыми стенками – в бухтах они не продаются.

Сферы применения

Свойства и низкая цена на этот изоляционный материал обуславливают использование во многих отраслях. Обычно его применяют электрики для изоляции мест спайки электрических проводников.

Благодаря плотному контакту с проводом и присутствию клеевого состава в некоторых видах термотрубок они годятся для изоляции участка провода не только от электрического тока, но и от влаги. В зависимости от материала может быть обеспечена дополнительная защита от агрессивных химических веществ, включая масло, бензин.

Большой выбор оттенков позволяет использовать трубки в качестве маркеров. Это помогает обозначить провода фазы, нуля, заземления или постоянных «плюса» и «минуса», используя общепринятые цвета.

Крупные автопроизводители часто используют этот материал для защиты трубок, шлангов. Поскольку растянуть термоусадку почти невозможно, она сохраняет форму, не деформируясь при эксплуатации авто. ТУТ малых диаметров можно использовать для изоляции проводов низкого напряжения, например, при подключении автосигнализации, магнитолы, акустических систем или просто при ремонтных работах.

Технология установки термоусадки

Начнем с того, что термоусадка с клеевым составом производится в виде трубки разной длины, чаще длиною в один метр для удобства транспортировки, складирования и обработки. Кусочек трубки подрезается таким образом, чтобы он полностью закрывал длину скрутки и обязательно часть изолированной части двух соединяемых проводов. Поэтому перед подрезкой необходимо приблизительно определить размер длины скрутки.

Все остальное по технологии:

  • термотрубка надевается на один из соединяемых проводов;
  • делается скрутка;
  • если есть необходимость, то соединение пропаивается или сваривается;
  • натягивается ТУТ на скрутку;
  • производится термическая обработка изоляционного материала.

Необходимо обратить особое внимание на некоторые моменты проводимой операции:

Если два конца электропровода были пропаяны или сварены, то нужно дождаться, чтобы соединение остыло.
Нагрев термоусадки можно проводить любым способом. Специалисты же рекомендуют использовать для этих целей специальный инструмент. Это или специальный фен для нагрева термотрубок, или специальная газовая горелка. Можно использовать для этих целей и спички, но здесь есть большая вероятность, что материал трубки перегреется и потеряет свои качества (она начнет трескаться). Кстати, вот две позиции марок предлагаемых инструментов: бутановая горелка портативного типа «КВТ» и фен марки ТТ-1800.
Прогревать изоляцию надо равномерно и по всей длине, и по кругу. Именно так материал нагреется и сожмется в единый слой

Перегрев или недогрев одного участка или стороны приведет к вспучиванию изоляции.
Обратите внимание, что интенсивность нагревания термоизоляции никоим образом не влияет на ее качество. То есть, чем больше нагреешь, тем лучше

Это ошибочное мнение. Нагревать термоусадку с клеем надо буквально несколько секунд. Главное – провести эту операцию равномерно. Нельзя перегревать концы трубочек. Они могут лопнуть, появятся трещины, через которые клеевой материал просто вытечет. При этом сама изоляции при усадке треснет по всей длине, что приведет ее к негодности. Придется все переделывать.

Что такое термоусадочная трубка и её назначение

Под данным термином понимают трубку, изготовленную из специального термоусаживаемого материала (как правило, это термополимеры). Такое изделие может менять свои размеры под воздействием определенной температуры, источником которой может выступать горячая вода, воздух, или же открытое пламя.

Характерная особенность таких трубок — высокий поперечный коэффициент сжатия относительно продольного. То есть, трубка может уменьшить свой диаметр в несколько раз (как правило, от 2 до 6) при этом ее длина уменьшится не более чем на 20% (у качественных изделий 7-10%). Наглядно этот эффект продемонстрирован ниже.


Пример изменения диаметра термоусадочной трубки (далее ТУТ) под воздействием температуры

На рисунке показан кембрик, одна часть которого подверглась термообработке (В), вторая, не подвергшаяся нагреву, сохранила изначальный диаметр (А).

Заметим, что при уменьшении диаметра увеличивается толщина стен изделия, что повышает его электроизоляционные характеристики.

Разобравшись с определением, перейдем к назначению, то есть сфере использования термоусадочных материалов. Основные направления следующие:

  • Изоляционный материал при электромонтажных работах. На текущий момент времени можно констатировать, что изоленту практически вытеснила термоусадка. Она удобнее, практичнее и отвечает нормам ГОСТ 19034-82.
  • Термотрубки отлично показали себя в качестве защиты от коррозии.
  • Благодаря такому покрытию обеспечивается дополнительная механическая устойчивость для движущихся механизмов, в качестве примера можно привести покрытие термоусадкой роликов и катков конвейеров.
  • Кембрики из термотрубок широко применяются при маркировке кабелей, для примера можно взять любую СКС. Пример цифровой (А) и цветовой (В) маркировки с использованием термоусадки для проводов
  • Применение в различных сферах производства, где требуется обеспечить защиту от агрессивной среды, включая разрушительное воздействие атмосферы.

Подводя итог

Без сомнения, термоусадочная трубка – удобный и практичный материал для изоляции проводов и соединений, обеспечивающий надёжную защиту. Вкупе с тем, что работа с термоусадкой не требует особых навыков, можно с уверенностью сказать, что ТУТ является оптимальным вариантом для электромонтажа. При этом независимо, кто его будет выполнять – профессиональный электромонтёр или домашний мастер без опыта. А значит, популярность такого изоляционного материала будет расти.

Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю. Если в процессе прочтения у вас возникли какие-либо вопросы, их можно задать в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит в кратчайшие сроки. Там же можно оставить свой отзыв или поделиться опытом использования ТУТ – такая информация может быть полезна начинающим домашним мастерам. Пишите, спрашивайте, общайтесь. А напоследок мы предлагаем вам посмотреть короткое, но весьма познавательное видео.
