Виды армирования
Кирпичная перегородка в деревянной бане, как и в помещении любого другого назначения, должна армироваться. В зависимости от расположения элементов, такое укрепление может быть:
- вертикальным;
- продольным;
- поперечным.
В последнем случае в кирпичную перегородку закладывается сетка. Решетку можно приобрести или изготовить самостоятельно. Для этого используются прутья, которые соединяются между собой по принципу сварки или с помощью проволоки. Сторона ячеек не должно быть больше 120 мм. Увеличивать размер самой сетки слишком сильно тоже не нужно, так как это снизит прочность перегородки из кирпича.
Для того чтобы защитить арматуру, ее предварительно помещают в цементный раствор, что увеличит толщину прутка, а также ширину шва, которая может составить 14 мм. Перегородки, возводимые в 2; 1,5 или полкирпича, должны подвергаться армированию через каждые 4 ряда.
Даже если перегородка имеет толщину в два кирпича, но эксплуатация конструкции ведется в регионе, где присутствует сейсмическая опасность, внутреннее армирование следует осуществлять вертикально или продольно. Укрепление стены по последнему методу может осуществляться снаружи или внутри конструкции.
Ремонт дефектов
проявляются различные дефекты:
- трещины;
- отслоение слоя штукатурки;
- ржавые пятна, из-за коррозии закладных элементов.
Штукатурка обновляется, но прежде удаляется вся поврежденная. Пятна зачищаются или специальными растворами, или простой металлической щеткой, смоченной водой. После этого стену лучше закрасить составом, препятствующим возникновению коррозии.
Небольшие трещины просто заделываются цементным раствором. Когда же их ширина уже превысила один сантиметр, то лучше воспользоваться строительной пеной. Она поможет избавиться от вертикальных дефектов.
Для горизонтальных больших трещин необходимо по всей длине расположить в них анкера, связать их между собой, а уже затем заделать раствором. А в некоторых случаях поможет только частичная перекладка стены.
О стяжке кирпичных стен читайте здесь, о ремонте конструкций из кирпича — тут.
Как узнать несущая стена или нет в кирпичном доме?
Толщина кирпичной стены кратна размеру кирпича (120 мм.): 120 мм.+10 мм.(толщина вертикального шва раствора)+120 мм. и так далее.. Таким образом, кирпичные стены могут иметь следующие толщины: 120, 250, 380, 510, 640 мм. и т.д. +отделочные слои. Толщина несущей стены из кирпича начинается от 380 миллиметров и выше. В 90% кирпичных жилых домов внутренние межкомнатные перегородки выполнены из кирпича или гипсобетонных панелей толщиной 120 и 80 мм. соответственно, межквартирные- 250 мм. из кирпича и 200 мм. из двойных панелей с воздушным зазором. Несущая стена в кирпичном доме может иметь толщины 380, 510 и 640 мм.
Кирпичных домов, строящихся по сериям, намного меньше чем панельных, а потому найти их описание гораздо труднее. Однако большинство кирпичных домов столицы- это хрущёвки и сталинки с очень схожими конструктивными решениями. Рассмотрим их поподробней.
Несущие стены в хрущевке и сталинке.
Итак, какие стены несущие в хрущевке? Какие стены можно затрагивать при перепланировке хрущевки? Все типы жилых хрущёвок представляют собой конструктивную схему с тремя продольными несущими стенами (выделены зелёным) и поперечными стенами-диафрагмами жесткости (выделены синим), которые обеспечивают устойчивость продольных несущих стен (не дают им опрокидываться). Поперечные стены лестничной клетки (выделены голубым ) не только обеспечивают устойчивость продольных несущих стен, но и служат опорой для лестничных маршей, т.е. тоже являются несущими.
Междуэтажные плиты перекрытий опираются либо непосредственно на продольные несущие стены:
Либо на железобетонные поперечные стены и балки прямоугольного сечения (обычно 200х600(h) мм.), которые в свою очередь опираются на продольные несущие стены:
В последнем варианте, а он встречается чаще чем первый, поперечные стены выступают уже не только как диафрагмы жесткости, но и как несущие, так как на них опираются междуэтажные перекрытия.Направление укладки плит бывает видно по рустам (стыкам плит).Обычно под железобетонными балками,чтобы они не бросались в глаза, установлены межквартирные и межкомнатные перегородки.
Планировки квартир, количество комнат, шаг балок и т.д. могут быть самыми различными, но сама конструктивная схема не меняется.
Всё что было сказано выше о хрущёвках, относится и к сталинкам. В сталинках преобладает такая же конструктивная схема с тремя продольными несущими стенами, однако они имеют бОльшую архитектурную выразительность и как следствие более сложные конструктивные схемы лестничных и лифтовых узлов, повороты стен.
Ниже приведены планы квартир в хрущёвках и сталинках с указанием несущих стен и конструкций: 1.
2.
3.
4.
Иногда вместо части внутренней стены (чаще в сталинках) устанавливают кирпичные столбы (колонны), на которые опираются железобетонные балки:
5.
6.
Как видно из представленных материалов в сталинках и хрущёвках довольно часто все внутренние стены являются не несущими перегородками, что очень удобно для перепланировки и полёта дизайнерской мысли.
Вычисление толщины
Когда требуется рассчитать толщину для возводимой стены из кирпича, нужно принять в расчет габариты изделия:
- ширина 12 см;
- длина 25 см;
- толщина 6,5 см.
Масса 1 куб. м кирпича равняется примерно 1,8 т. Во время осуществления расчетов требуется учитывать особенности климата конкретной местности, где осуществляются строительные работы. Например, когда в зимний период времени температурные показатели доходят до -25 градусов, ширина внешних стен рассчитывается в 51 либо 64 см.
При подобных особенностях строительных материалов нетрудно осуществить расчеты и установить возможный расход кирпича на строительство здания. Например, возведение запланировано сделать в местности, где большие морозы. Здание возводится без утепления. В такой ситуации толщина стен устраивается в 2 кирпича.
Зная параметры конструктивной составляющей строения, несложно вычислить площадь для каждой отдельной стены. Необходимо узнать площадь кирпича и подсчитать количество, требуемое для возведения стены с определенными параметрами. Количество, которое подсчитано для одной, умножается на массу 1 кирпича — получается масса стены.
Во время выбора толщины кирпичной стены необходимо учесть, что у подобного материала большая степень теплоинерционности.
Часто возникает вопрос, толщина стены в 1 кирпич это сколько. 1 куб. м кирпича обладает массой в 1800 кг. Когда взять массу стены Х, возможно произвести расчеты требуемого количества строительного материала (У): Х/1800=У (куб. м). Когда узнать стоимость кирпичей, а она различается с учетом поставщика, возможно без труда подсчитать общую сумму, которая будет потрачена на закупку строительного материала.
Толщина кирпичной внутренней перегородки дома
Кирпич для перегородки выбирается с тем учетом, какую толщину должна иметь последняя. Увеличенную толщину можно получить, если использовать полуторные и двойные изделия. Внутри помещения целесообразнее использовать одинарный или половинчатый кирпич. Кирпичные перегородки обычно рассчитываются с учетом высоты этажа. Это значение составляет 1/25. Если высота этажа составляет 3 м, то толщина новой стены будет равна 15 см.
Какой кирпич выбрать
Кирпичную кладку стен нужно вести согласно СНиП. Они допускают использование пустотелого кирпича, который снижает вес конструкции, но ухудшает звукоизоляцию. Кирпичную кладку стен можно осуществлять в 1 изделие, половину и четверть. В последнем случае кладка ведется на ребро, а толщина стены составит 65 мм. Возводя перегородку в полкирпича, можно получить стену толщиной 120 мм. Ее можно установить в бане или любом другом помещении жилого пространства.
Кирпичные перегородки возводятся из разных изделий, у которых свой состав, характеристики прочности звукоизоляции. Стены дома, например, могут возводиться из белого силикатного кирпича, который, однако, имеет довольно внушительный вес. Наиболее распространенным является красный керамический кирпич, которые отличается универсальностью. С его помощью строят бани и частные дома. А вот для печек в бане и дымоходов используется огнеупорный шамотный кирпич.
Из кирпича в бане можно возвести не только перегородку, но еще и стену, которая будет находиться рядом с печкой. Кирпичную перегородку лучше всего возводить из полнотелого кирпича, который не отличается теплоизоляционными свойствами. Они и не нужны, когда приходится класть внутренние стены. Работы могут вестись в полкирпича или в целое изделие. Все зависит от того, какими характеристиками должна обладать перегородка. Противопожарная стена, например, чаще всего делается максимально толстой, чтобы не только сдерживать пламя, но и снижать температуру в смежных помещениях. Толщина стены в данном случае важна для противопожарных свойств.
Размер кирпичей обычно стандартный, но перед началом работ важно решить, из какого кирпича возводить перегородку в бане или в помещении. Потребители часто решают вопрос – какие изделия выбрать – силикатные или керамические
На этом этапе можно поинтересоваться, каким составом обладают блоки. Первые имеют 10% извести и 90% песка. А вот керамические в основном изготавливаются из мелкофракционной глины. Это во многом определяет характеристики обоих вариантов строительных материалов. Например, плотность пустотелых кирпичей этих двух видов отличается, у силикатного кирпича она больше. Это относится и к теплопроводности, а вот водопоглощение кирпичей находится на одном уровне
Если потребитель не может решить, из какого кирпича возводить перегородку в бане, он может обратить внимание еще и на вес. У силикатных изделий масса составляет 3 кг, тогда как у керамических — 2, 6 кг максимум
Еще одним видом кирпича является облицовочный, но использовать его для возведения перегородки, конечно же, не получится. Этот материал может применяться, если стена получилась не слишком эстетически привлекательной, но дополнить интерьер кладкой все же хочется. Облицовочный кирпич хорош тем, что имеет незначительную толщину, малый вес и характеризуется простотой установки.
Выбор типа кладки
Толщина перегородки из кирпича подбирается с учетом внешних условий и назначения конструкции. В быту обычно ведется кладка в полкирпича, что позволяет получить 12-см стену. Это значение увеличивается в два раза, если укладывать целый кирпич.
Такая технология актуальна, если помещение не ограничено в свободном пространстве, а стена должна получиться довольно прочной. Толщина перегородки из кирпича редко бывает больше 25 см, так как это приводит к перерасходу материала, уменьшению полезной площади помещения и более длительным кладочном работам. Да и для стены, на которую не оказывается несущая нагрузка, подобная толщина просто не нужна.
Утепление кирпичных перегородок
Кирпичная перегородка в бане может быть дополнительно утеплена, если она разграничивает два помещения с разными температурными режимами. Реализовать подобную задачу можно по методу колодезной кладки, которая дополняется внутренним слоем утеплителя. Для этого можно использовать:
- пенополистирол;
- шлак;
- бетонную смесь;
- керамзит.
Расчёт кирпича в кладке
Перед тем как решить, какой толщины будут стены будущей постройки, необходимо произвести ряд инженерных расчётов. Прежде всего, следует вычислить общее количество кирпича, которое понадобится для возведения несущих и перегородочных конструкций. Это необходимо будет сделать по двум причинам:
- Оптимизировать сметные расходы.
- Вычислить нагрузку на несущее основание.
Первым шагом следует рассчитать площадь всех стен, отдельно внешних и внутренних, и из полученного числа вычесть площадь оконных и дверных проёмов. Далее необходимо высчитать, сколько кирпича содержится в кв.м кладки той или иной толщины. Зависит это количество от типа материала. Сегодня в кирпичном строительстве используется три основных типоразмера:
- Стандартный: 25 х 12 х 6,5 см.
- Полуторный: 25 х 12 х 8,8 см.
- Двойной: 25 х 12 х 13,8 см.
Статья по теме: Ветроизоляция для стен деревянного дома В таблице приводятся расходы разных видов кирпича для кладки различной толщины.
Сравнение показателя теплопроводности кирпича и дерева
Используя приведённую таблицу, можно не только вычислить необходимое для строительства количество материала, но также рассчитать нагрузку, которую будет оказывать постройка на фундамент. Зная же массу здания и пользуясь сводными таблицами СНиП, возможно рассчитать минимально допустимое значение прочности фундаментного основания.
Толщина стен каркасного дома для зимнего проживания
Минвата недорога, обладает высокими показателями теплоизоляции. Но у нее есть определенный недостаток – склонность впитывать влагу из воздуха. Вот почему ее всегда дополняют пленкой ветро- и пароизоляции с обеих сторон.
Эковата
Вату из минеральных материалов сложно утилизировать, поэтому от нее постепенно отказываются. На смену ей пришел стройматериал на основе целлюлозы, полученной при переработке бумажных отходов. Добавление в состав смеси бора устраняет горючесть, и делает материал природного происхождения непригодным для пропитания грызунов и насекомых. Этот утеплитель относится к числу экологически чистых, несмотря на наличие дополнительных химических компонентов.
Эковата поставляется в жидкой форме, и распыляется непосредственно на стены, либо через предусмотренные отверстия прямо внутрь конструкции. После застывания материал приобретает свои рабочие характеристики. Толщина напыления составляет 200 мм с поправкой на климатические условия.
Новичкам не рекомендуется пользоваться таким утеплителем, поскольку со временем он дает усадку, в связи с чем уменьшаются теплоизоляционные свойства. Исправить ситуацию можно, добавив эковату в уже собранный пирог стены, что создает дополнительные сложности.
Пенополистирол
Также известен как пенопласт. Плотная структура и низкая теплопроводность при малом весе делает его актуальным и востребованным теплоизолятором. При производстве используется полистирол – полимерный материал высокой плотности. Чтобы придать требуемые рабочие характеристики, сырье доводится до температуры плавления и насыщается газами, образующими миниатюрные шарики.
Спресованная масса нагревается и формируется в листы заданной формы и размеров. Дополнительная обработка экструдером повышает теплоизоляционные свойства. Экструдирование придает пенопласту защиту от горючести – полимер обугливается, но не воспламеняется. Плотность в зависимости от производителя — 20-160 кг/м3, показатель теплопроводности составляет 0,03-0,05 Вт/м °C. В Московской области рекомендованная толщина – 150 мм.
С пенопластом мне приходится работать часто, в основном благодаря низкой цене. Не обладая высокой плотностью, он легко подвергается механическому воздействию, что позволяет разделать его на фрагменты заданных размеров канцелярским ножом. В составе пирога стены пенополиуретан защищен от повреждений и погодного воздействия, сохраняя рабочие свойства не один год.
Способы определения несущих стен
Существует несколько способов, как определить, несущая стена или нет в доме. Точный и легко выполнимый — это изучение конструктивного плана дома. Данный документ находится в управлении капитального строительства. Также не стоит забывать о существовании технического паспорта. Если хозяин квартиры умеет читать строительные чертежи, определить несущую стену в доме ему не составит особого труда.
Несущие стены часто определяют по толщине и расположению. Измеряя толщину стены, предварительно необходимо снять обои, очистить поверхность от старой штукатурки. Только после этого можно начинать измерения. Параметры несущих стен у всех домов разные, например:
- Несущие стены в кирпичном доме толще тридцати восьми сантиметров. Чем больше выложено кирпичей, тем больше толщина.
- В панельных домах немного другая ситуация. Здесь все стены, превышающие показатель четырнадцать сантиметров, несущие. В таком доме сделать перепланировку сложно и практически невозможно. Ведь большинство стен в панельном доме несущие.
- В монолитных домах стены толще двадцати сантиметров несущие. В домах определить несущую стену по толщине достаточно трудно. Поэтому проще взять у застройщика общий план этажа.
Все наружные стены составляют основу здания, являясь опорными.
Подготовка под отделку
После монтажа и защиты утеплителя наступает очередь обустроить несущую подсистему для вентилируемой облицовки или плоскость под отделку мокрым фасадом. В последнем случае ветровая и гидрозащита утеплителя могут обеспечиваться слоем штукатурной отделки и/или краски.
Монтаж в обоих случаях проходит по разным схемам. Чтобы обеспечить необходимую прочность обрешётки под монтаж панельных материалов, шаг установки стоек каркаса заранее выбирают достаточно частым. После временного закрепления водоупорной мембраны скобами к рёбрам каркаса, её подбивают дистанционными рейками толщиной около 25–30 мм. В таком случае обеспечивается пространство для стекания попавшей внутрь воды и вентиляции. При желании примыкание реек можно уплотнить свежей масляной краской или мастикой.

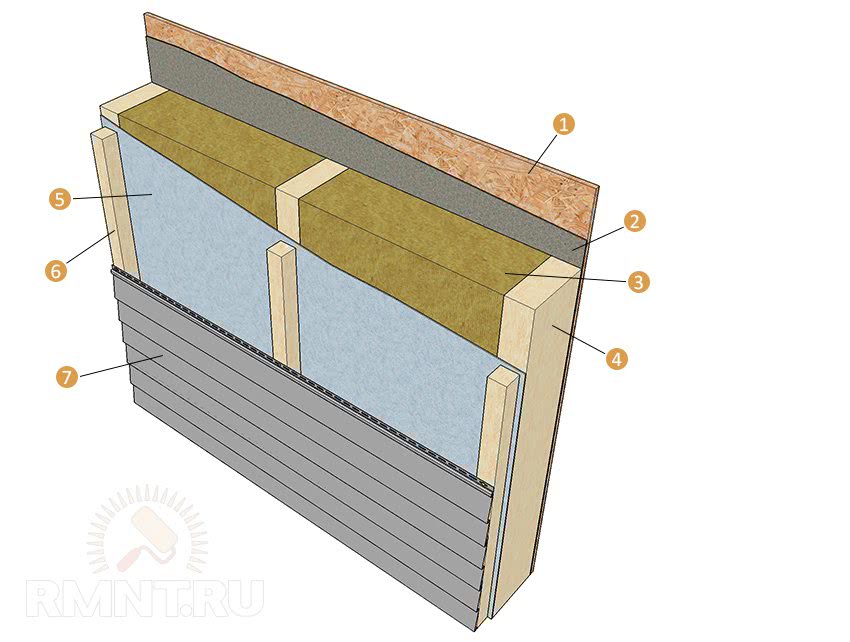

Пирог стены каркасного дома: 1 — внутренняя обшивка OSB; 2 — пароизоляция; 3 — утеплитель; 4 — деревянный каркас; 5 — супердиффузионная мембрана; 6 — контробрешётка; 7 — фасадная отделка (сайдинг, вагонка, блок-хаус)
При устройстве сплошной обрешётки под проведение штукатурных работ используют листовые материалы, служащие отличным паробарьером. Высокая концентрация влаги может спровоцировать конденсацию капель, для удаления которых предусматривается продух между гидрозащитой и листами. Листы, в свою очередь, исключают продувание утеплителя.

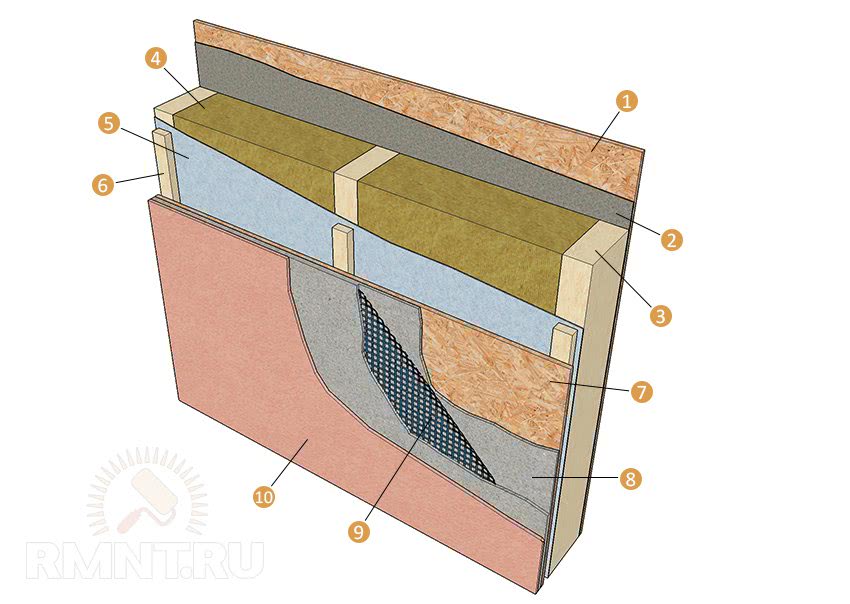

Штукатурка стен каркасного дома: 1 — внутренняя обшивка OSB; 2 — пароизоляция; 3 — деревянный каркас; 4 — утеплитель; 5 — супердиффузионная мембрана; 6 — контробрешётка; 7 — внешняя обшивка OSB; 8 — базовая штукатурка; 9 — штукатурная сетка; 10 — декоративная штукатурка
В ряде случаев система выносной облицовки крепится поверх листовых материалов. Такое решение может быть принято из-за высокого диапазона смещения точки росы. Возможное образование конденсата в вентилируемом слое не сулит особых проблем при использовании влагостойких листов. Однако в этом случае примыкание к цоколю и карнизу имеет более сложное устройство.
Одним из самых прочных и долговечных строительных материалов на сегодняшний день является кирпич. И это не смотря на то, что строительный рынок с каждым годом пополняется новейшими технологиями, о которых раньше и мечтать не могли. Кирпичные стены, скорее всего, никогда не выйдут из моды, благодаря, как раз, своей прочности и долговечности проверенной многими десятилетиями. А какая должна быть оптимальная толщина кирпичной стены дома? Об этом и поговорим далее.
Расчет надежности
Требования, касающиеся надежности и несущих характеристик, в первую очередь относятся к несущим стенам. Именно на них приходится основная нагрузка, и они должны быть способными справляться с ней.
Разумеется, все расчеты несущей способности стен рассчитываются индивидуально в рамках каждого конкретного проекта. Но стандарты дают нам общие правила, на которые можно опираться при проектировании:
- Толщина наружной кирпичной стены в доме для круглогодичного проживания должна составлять 51см и более. Если здание двух- или трехэтажное, то толщина стенок на каждом последующем этаже может уменьшаться.
- Хозяйственные постройки в один этаж рекомендуется возводить в 1,5кирпича.
- Рекомендуемая толщина несущей кирпичной стены (речь идет о внутренних стенках) – 25см, т. е. 1кирпич.
- Стенки разграничительного характера, не подвергающиеся большим нагрузкам, можно выкладывать в 0,5кирпича (12см).
Что учитывать при выборе типа кладки кирпичной стены
Выбирая толщину стен из кирпича, важно учитывать:
- Предполагаемую нагрузку. Ведь если дом одноэтажный, то нагрузка, разумеется, будет совершенно иной, чем в многоэтажном. Помимо этажности, большое значение имеет функциональное назначение кладки.
- Климатические условия. Любое здание должно обеспечивать необходимую температуру внутри дома. Иными словами, при строительстве кирпичной стены ее толщина должна быть таковой, чтобы она сохраняла тепло в помещении и не промерзала в зимнее время года без отопления.
- Соответствие стандартам. При расчете толщины кирпичной стены необходимо руководствоваться действующими ГОСТами, чтобы возводимое сооружение при эксплуатации было полностью безопасным.
- Эстетический вид. Различные виды кладки выглядят по-разному. Например, кладка в один кирпич, как правило, выглядит более элегантно, чем аналогичная в полтора или два кирпича.
Как выполняется кладка?
Технология кладочных работ подробно описана в другой нашей статье, а в этом материале мы подробно остановимся на основных правилах разрезки, соблюдение которых позволит построить действительно надежное и долговечное строение.
Существует 3 основных правила разрезки:
Рисунок 1. Силы, воздействующие на кирпичную кладку
Рисунок 2. Критичное воздействие силы сжатия на кирпичи с нарушенной геометрией.
Рисунок 3. Последствия неправильной перевязки
Также важно использовать качественные строительные смеси – можно приготовить самостоятельно, строго соблюдая пропорции, либо купить уже готовые. Это обеспечит необходимую прочность конструкции и отсутствие высолов на ее лицевой поверхности.
Стандартные размеры кирпичной кладки
Одной из главных характеристик кирпичного строения является толщина стены. Определить ее совсем не сложно. Согласно установленным нормам и стандартам, данная величина должна быть кратна половине длины кирпича, т. е. 12 см.
Но сегодня на заводах выпускаются кирпичные блоки разного типоразмера. Кроме того, строители при работе с этим материалом применяют разные схемы кладки. А это означает, что стены в итоге будут разными по ширине.
Толщина стены, согласно СНИП, в зависимости от типа кладки и количества используемых кирпичей:
полкирпича – толщина стен 12 см;
- один кирпич – составляет 25 см;
- полтора кирпича – стены 38 см;
- два кирпича – 51 см;
- два с половиной кирпича — 64 см.
Особенности конструкции
Далеко не все знают тонкости строительной технологии. Вполне правомерен вопрос – что такое монолитно-кирпичная постройка? Это здание, возведенное из цельного бетонного массива, с внешней облицовкой и внутренними перегородками, выполненными с использованием кирпича.
В большинстве случаев с целью улучшения теплоизоляционных характеристик зазор между кирпичами и бетоном заполняется гидроизоляционным материалом и утеплителем.
Используя опалубку, являющуюся вспомогательным оборудованием, строители заливают различные элементы конструкции строения:
- капитальные стены;
- основание;
- межэтажные перекрытия.
При возведении монолитных домов используется щитовая опалубка, изготовленная из прочных стальных листов, легкого алюминия, неметаллических материалов, древесины.
Под монолитным бетоном имеется ввиду технология его производства прямо на строительной площадке, путем залития бетона в опалубку
Применяются следующие виды опалубки:
- Съемной конструкции. Она демонтируется после твердения железобетона. Щиты переставляются на следующий участок работ, где формируется каркас, устанавливаются арматурные каркасы, заливается бетонный раствор. Используется при строительстве жилых объектов, промышленных сооружений повышенной этажности.
- Стационарного типа. Щиты после заливки остаются как неотъемлемый конструктивный элемента постройки. Данный вид опалубочной технологии, помимо формирования армированного бетонного монолита, выполняет гидроизоляционную функцию, дополнительно утепляет постройку, изолирует от посторонних шумов. Осуществляемую частным путем постройку здания лучше производить с использованием такой опалубки.
Остановимся подробно на положительных сторонах технологии возведения монолитных построек, обложенных с внешней стороны кирпичом.
