Оглавление

Распространенные ошибки

Чаще всего домашние умельцы совершают следующие неправильные действия:

Путают контакты так, что токи в катушках дифтрансформатора протекают в одном направлении. Во избежание ошибок следует придерживаться общего стандарта: фазу и «ноль» со стороны ввода подсоединяют к верхним клеммам L1 и N1, провода в квартиру — к нижним L2 и N2.
Подключают шины ниже групповых УЗО. Защищаемая аппаратом цепь должна быть изолирована от других. Шины устанавливают выше групповых УЗО и автоматов.
Путают нулевые проводники от разных групп.
Неправильно выбирают изделие по номинальному току. Он должен быть на ступень выше, чем у автомата.
В процессе монтажа розетки соединяют проводник защитного заземления с нейтралью.

Домашние умельцы путают контакты и нулевые проводники от разных групп.

Схема подключения УЗО в однофазной сети без заземления

Ниже вы видите схемы по системе TN – C. Такое подсоединение сегодня не актуальна, так как не используется защитный проводник.

Существуют два способа эксплуатации оборудования без заземления. Это способ с единой сетью и из нескольких подсетей.

В чем разница?

Защитное устройство с единой сетью подбирается с учетом общей потребляемой мощности в квартире, доме. Определяют номинал и ток отсечки устройства.

Такую схему можно применять там, где используются минимальное подключение электроприборов к электроэнергии.

В случае, когда нужно использовать способ из нескольких подсетей, то используется общее защитное устройство, а от него на каждую ветку (линию) устанавливаются дополнительные аппараты защитного отключения и затем автоматические выключатели (АВ).

Автоматические выключатели 1 и 2 (смотрите схему выше) можно не использовать. Такие АВ используются в особых случаях.

В итоге получается: напряжение подается на вводной АВ, проходит через счетчик, далее фаза с нулем подключается к общему УЗО с током отсечки 100 – 300 mA, после фаза распределяется по группам на автомат 1 и 2, после чего фаза подсоединяется к групповым защитным аппаратам с отсечкой 30mA, а после них к автоматическим выключателям, которые защищают от КЗ и перегрузки каждую линию – освещения, розетки и другие линии, которые используются в квартире или доме.

Вывод.

Если сравнить первый способ и второй способ использования, то с уверенностью можно сказать, что второй способ более надежный с точки зрения пожарной опасности и поражения человека электрическим током.

Стоит понимать, что подсоединение УЗО в однофазной сети без заземления не дает 100% гарантии безопасности.

Подсоединение устройства защитного отключения

Выполнить монтаж УЗО несложно, владея базовой информацией о работе электрооборудования. К каждому устройству производитель прилагает технический паспорт. В нем указываются рекомендуемые схемы подключения, которые нужно использовать во время установки.

Поиск нулевой фазы

Использование контрольной лампы для поиска нулевой фазы

Определить нулевую фазу очень просто опытным путем. Нужно взять два провода и подсоединить их к концам патрона лампочки. Ее загорание наблюдают, если она подключена к фазе. В остальных случаях ничего не произойдет.

Подключение лампочки к двум фазам одновременно разрешается осуществлять на короткий промежуток времени. Замыкать такую цепь также можно лишь на небольшой период. Иначе существует высокая вероятность срабатывания автоматического выключателя.

Подключение фазы

Если удалось найти ноль, необходимо сразу выполнить его присоединение к соответствующим клеммам. Оставшиеся три провода являются рабочими фазами. Они подсоединяются любым удобным способом, что никак не влияет на функционирование УЗО.

После завершения монтажа необходимо проверить работоспособность системы. Для этого запускается тестер, который входит в стандартную комплектацию прибора.

Подсоединение выходных устройств

Подключение нескольких розеток к одному УЗО происходит только параллельным способом. Чтобы осуществить это, каждую жилу разделяют на нужное количество проводов. Если не придерживаться такой схемы монтажа, прибор не сможет полноценно работать и срабатывать при возникновении аварийных ситуаций.

Как правильно выбрать УЗО по параметрам

Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя

Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.

Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.

Watch this video on YouTube

Номинальный ток

При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.

Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень

Дифференциальный ток

Здесь нужно запомнить две важные вещи:

В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.

Тип изделия

По форме токовой утечки все данные устройства классифицируются по 3 типам:

Прибор типа «АС». Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
Устройство типа «А». Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
Устройство типа «В». Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.

Кроме этих основных трех видов, существует еще 2:

Селективное устройство типа «S». Отключается не сразу, а через заданный промежуток времени.
Тип «G». По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.

Конструкция

По конструкции различают 2 вида УЗО:

электронный — работающий от внешней сети;
электромеханический — не зависящий от сети, для его функционирования питание не нужно.

Производитель

Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:

Legrand;
ABB;
AEG;
Siemens;
Schneider Electric;
DEKraft.

Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.

Варианты защиты для однофазной сети

Это наиболее распространенный вариант проводки. Применяется в квартирах, общественных и административных зданиях, большинстве частных домов. Используется двухполюсное УЗО.

Схема без применения заземления

В старых домах проводка устроена по системе TN-C. Она не предусматривает заземления, используют 2-жильные кабели.

По правилам вводный автомат устанавливают выше счетчика. Но Энергонадзор запрещает так поступать по той причине, что данный аппарат нельзя опломбировать. Тогда со стороны ввода последовательность устройств выглядит так:

счетчик;
автомат;
УЗО.

Схема без заземления.

Порядок подсоединения прибора защиты:

На контакт L1 заводят красный провод (фазу) от автомата.
На L2 — красный проводник, ведущий в квартиру.
На N1 — синий провод (нейтраль) от автоматического выключателя.
На N2 — синий провод, ведущий в квартиру.

В электрощите с заземляющим проводом

В новых системах TN-S и в усовершенствованных старых TN-C-S заземляющий проводник (PN) расщепляется и заводится в квартиру. Это дает возможность подключить к нему розетки и корпуса приборов. В таких сетях используют 3-жильные кабели. PN-проводник имеет желто-зеленую изоляцию.

Схема с заземляющим проводом.

Заземление существенно повышает безопасность эксплуатации сети. С корпуса, оказавшегося под напряжением, заряд сразу стекает в контур. УЗО обнаруживает утечку тока и размыкает контакты. При отсутствии заземления это происходит только после того, как пользователя ударит током.

Зануление оборудования, т.е. подключение его к нейтрали, такого эффекта не дает. При замыкании фазы на корпус заряд стекает в нулевой проводник, но токи в катушках дифтрансформатора остаются равными.

Общее УЗО на вводе

В квартире небольших размеров проводку можно не разделять на группы. Это позволит ограничиться установкой 1 прибора защитного отключения на вводе.

Решение обладает следующими преимуществами:

низкими затратами;
простотой монтажа;
возможностью установить в щит другие устройства.

Схема УЗО на вводе.

Недостатки:

при утечке будет обесточено все жилище;
низкая надежность — при отказе УЗО пользователи остаются без защиты;
отсутствует возможность разделить потребителей по допустимому току утечки на 10 и 30 мА;
повышается вероятность ложных срабатываний.

Общее вводное УЗО + однофазный счетчик

Если подключение выполнено по правилам и первым установлен вводный автомат, однофазное УЗО располагают после счетчика. Необходимо правильно соединить контакты устройств, иначе Энергонадзор оштрафует домовладельца за попытку мошенничества. Поступают следующим образом:

Второй вывод прибора учета соединяют с контактом L1 аппарата (фазой).
Четвертый — с N1 (нейтралью).
На L2 и N2 заводят провод, идущий в помещение. Эти контакты расположены в нижней части прибора.

Схема УЗО с однофазным счетчиком.

Вводное и групповые УЗО + прибор учета электроэнергии

Это наиболее практичная и безопасная схема. Строится по следующим правилам:

Со стороны ввода устройства устанавливают в таком порядке: главный автомат, счетчик, селективное УЗО (с задержкой срабатывания). Первый аппарат должен иметь конструктивные элементы для опломбирования.
От контактов L2 и N2 провода заводятся на шины. Они нужны для разделения сети на группы, например освещение, санузел, розетки. Кроме того, рекомендуется проложить отдельные линии к мощным приборам: водонагревателю, стиральной машине, электроплите.
От фазной шины заводят провода на контакты L1 групповых УЗО.
От нейтральной — на N1.
К L2 подсоединяют по 1-полюсному автомату.
От N2 провода прокладывают в помещение.
Туда же ведут фазу от второго контакта каждого автомата.

Схема вводного УЗО.

Освещение подключают через УЗО только в деревянных строениях.

Преимущества схемы:

При утечке обесточивается только часть потребителей.
Влажные и сухие помещения запитываются через аппараты с разной чувствительностью.
Групповые УЗО страхуются селективным.
Число разветвлений минимально (соединения являются слабым звеном в проводке).

Недостатки — высокая стоимость и сложность монтажа.

Подключение УЗО в 3 этапа

Принцип монтажа прост и доступен для человека, не обладающего знанием электромонтажных работ. Производитель к прибору всегда прилагает инструкцию по эксплуатации – паспорт оборудования, в котором указана схема для подключения.

Поиск и подключение нулевой фазы

Ниже на рисунке приведена схема подключения – аналогичные обозначения нанесены возле клемм. Нулевую фазу можно определить методом проб, взяв два провода и, подсоединив их концы к патрону лампочки, а другие концы к двум проводам. Подключение к нулю не приведет к загоранию лампы, в остальных случаях она будет загораться.

Подсоединение рабочих фаз

Когда ноль найден, выполняется его подключение к клеммам. Остальные три проводника рабочие фазы. Они могут подключаться к УЗО любым способом, это никак не повлияет на работу устройства.

Когда подключение завершено, осталось проверить работу схемы, запустив тестер, предусмотренный в приборе.

Параллельное подключение выходных устройств

Подсоединение нескольких розеток к одному УЗО возможно только параллельной схемой подключения. Для этого необходимо разделять каждую жилу на несколько более тонких проводников. В иных случаях прибор не будет полноценно работать и срабатывать при возникновении утечки – это третье правило.

Как правильно подключить УЗО

ТОП-4 производителей УЗО

Рис. 3. Основные характеристики УЗО Для покупки качественного устройства предлагается ознакомиться с рейтингом лучших производителей:

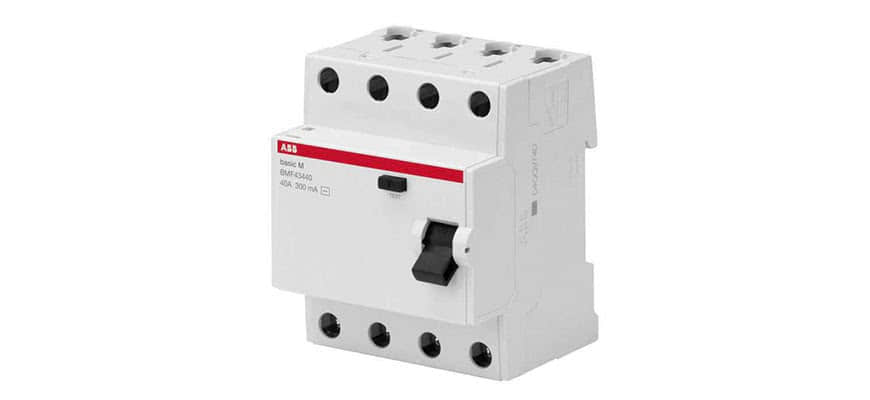

ABB. Швейцарский производитель электроприборов, устройства которого отличатся высоким качеством и длительным сроком службы;
Legrand. Французский производитель, выпускающий исключительно УЗО и дифавтоматы;
Schneider Electric. Еще одна компания из Франции по выпуску электрооборудования. В отличие от предыдущей, давно пришла на отечественный рынок и известна;
General Electric. Американская компания, известная многолетней историей на мировом рынке электротоваров. В России приборы производителя сложно найти в избытке из-за малых поставок. Это связано с разными характеристиками используемой странами сети электропитания.

Модель	ABB FH204	Legrand DX3	Schneider Electric EASY9	General Electric RCBO
Цена, руб.	2600	4900	2650	6100

Стоит помнить, безопасность эксплуатации трехфазной сети зависит от надежности приборов – это второе правило.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Порядок подключения УЗО

Для монтажа защитного приспособления надлежит обзавестись дин-рейкой, распределительным щитком, а также автоматическим выключателем.

Подключение УЗО и электросчетчика

При производстве монтажа необходимо соблюдать меры безопасности при этом использовать исправные инструменты. Также нужно проверить УЗО при помощи кнопки Тест на работоспособность.

На первом этапе необходимо проложить провода, которые будут находиться за монтажной рейкой.

Распределение электролинии имеет свое начало с вводного автомата. В этом случае рекомендуется устанавливать двухполюсный автомат на 40А. После этого фазные и нулевые провода заводятся в электрический счетчик на 50-60А. Далее если на схеме нет противопожарного УЗО, фазный проводник разводится на автоматические выключатели, УЗО, а также отводится к автоматам, отвечающим за группу розеток и так далее.

Нулевой провод после противопожарного защитного устройства присоединяется к общей нулевой шине, а затем заводится на УЗО и так далее.

Все провода заводятся сверху. Такое действие не снизит кпд прибора, а также если придется производить ремонтные работы другому электрику, то не надо будет тратить много времени на разбирательства что и где находится.

Наиболее популярные варианты:

подсоединения двухполюсного к электрической линии, имеющей одну фазу;
присоединение четырехполюсного к цепи, имеющей три фазы с применением нейтрального проводника;
подсоединение четырехполюсного к электролинии, обладающей тремя фазами без применения нейтрального проводника;
подсоединение четырехполюсного УЗО в электроцепи, однофазного тока.

Подготовка к подключению

Перед монтажом требуется решить два важных вопроса, решение которых обеспечит практическую эксплуатацию УЗО без ложных отключений.

4 схемы подключения к трехфазной сети

Предусматривает защитное отключение для ряда приборов или всего участка в помещении. От выбранной схемы зависит распространенность защитного устройства на приборы:

Полное отключение всего помещения от электрической цепи. В этом случае один прибор обеспечивает максимальную защиту от поражения током, обесточивая всех выходные устройства;
Частичное отключение. Только некоторые приборы будут отключаться при выборе такой схемы соединения, что создаст определенные удобства для жильцов, т.к. не все помещение обесточивается.

Первый вариант схемы используется во всех многоквартирных домах. Монтаж происходит рядом со счетчиком электроэнергии или в помещении на начальном отрезке электропроводки. При срабатывании ОЗУ весть дом обесточивается.

Второй вариант предусматривает включение на отрезке перед приборами конкретной комнаты. В этом случае все приборы имеют последовательную схему подключения в разводке. При размыкании электрической цепи прекратится работа приборов в одной комнате, другие же продолжат штатную работу;

Третий вариант аналогичен предыдущему и при реализации схемы предусматривает частичное отключение. В этом случае точкой монтажа будет служить начальный отрезок последовательного подключения в комбинированной разводке.

И последний вариант схемы – подсоединение ОЗУ перед выходным устройством. Метод удобен, когда используется всего 1 розетка для подключения промышленного оборудования. Лучше выбрать портативное УЗО, всегда будет обеспечен доступ.

Когда требуется заземление?

Для устаревших российских сетей характерна система tn-c, не предусматривающая нулевой защитный проводник для подключения заземляющего компонента. В этом случае потребуется заземление самого дома или оборудование для обеспечения безопасного отвода токов. Регламент ПЭУ уточняет, что отсутствие заземления единственная причина, когда нельзя ставить 4х полюсное УЗО. На рисунках ниже показаны схемы заземления.

Рис. 3 Схема подключения с заземлением оборудования.

Также заземляющая жила – это отдельный компонент электрической цепи типа tn-s и ее прямое подключение к УЗО не предусмотрено. На это указывает отсутствие дополнительной клеммы для подключения.

Рис. 4 Заземление дома.

Еще важно знать 3 нюанса об особенностях подключения

Заземляющая жила никогда не подключается к УЗО, а только к выходному кабелю;
Четырехполюсный прибор нельзя использовать для подключения в однофазной сети;
Подключение к трехфазной сети БЗ (без заземления) запрещено.

Как подключить УЗО без заземления

Важный совет: не рекомендуется использовать УЗО с электронным управлением, поскольку при нарушении питания электронной схемы, аппарат перестает исполнять свою функцию.

Перейдем к самому важному вопросу нашей статьи: какова схема подключения УЗО без заземления?

Совет: необходимо использовать УЗО только в паре с автоматическими выключателями. Делать это необходимо потому, что УЗО обеспечивает защиту электрической цепи только при возникновении токов утечки. Данный аппарат абсолютно не рассчитан на защиту от токов КЗ и перегрузки. Следовательно, УЗО защищает от поражения током, а автоматический выключатель – от сверхтоков, способных привести к пожару, порче проводки и электрооборудования. Исключение составляют только автоматы дифференциальной защиты, которые в своей конструкции объединяют и УЗО и автоматический выключатель.

Что касается самого подключения УЗО, то его можно произвести двумя способами.

Первая схема подключения однофазного УЗО – установить единственный аппарат защиты большой мощности на все электрооборудование дома или квартиры. Данный способ имеет преимущество благодаря тому, что он наиболее простой. После аппарата учета электроэнергии фазный проводник идет на входящие клеммы УЗО, затем с выходящих клемм проводник идет на автоматические выключатели. От автоматов провод идет на питание электрооборудования: розеток и освещения.

Такая схема не занимает много места в распределительном щитке. Недостатком такого способа установки УЗО является то, что при срабатывании отключается все электрооборудование дома или квартиры. Также сложно быстро определить причину отключения.

Второй способ подключения УЗО без заземления – это установка отдельного аппарата на каждый опасный участок. В таком случае устройство защиты будет стоить дороже, и в распределительном щитке будет занимать больше места. С другой стороны, при отключении одного участка цепи, другие останутся подключенными к электричеству, и не придется столкнуться с ситуацией, когда весь дом будет обесточен. В этом случае схема подключения однофазного УЗО такова: от счетчика фазный провод подключается к каждому автоматическому выключателю, а от него к каждому УЗО.

При подключении УЗО к сети следует придерживаться следующего правила: нельзя объединять нулевые проводники в узел после УЗО. Это приведет к ложным срабатываниям. Кроме того, после монтажа защитной цепи следует проверить, правильно ли собрана схема подключения УЗО без заземления. Сделать это можно следующим образом: подключить электрооборудование к розетке, которая находится в цепи УЗО. Если после включения прибора УЗО не отключится – схема подключена правильно. Также нужно проверить УЗО на срабатывание в результате возникновения тока утечки, путем нажатия на кнопку «ТЕСТ» на самом УЗО.

Как правильно подключить трехфазное УЗО

Трехфазные устройства защитного отключения очень редко используются в квартирах. Они предназначены для частных домов, гаражей и других объектов, где используются трехфазные электрические сети. Установка защитной аппаратуры производится в распределительный щиток. На DIN-рейке УЗО с четырьмя полюсами занимает 4 стандартных модуля. Основной функцией является защита кабелей и проводов от воспламенений и замыканий. Трехфазные устройства рассчитаны на токи срабатывания с очень высоким порогом.

Подключение таких УЗО имеет свои особенности. Перед установкой следует разобраться с цветовыми обозначениями проводов. В соответствии со стандартной маркировкой, нулевой рабочий провод N обозначается голубым цветом, нулевой рабочий и защитный провод PEN – тоже голубым цветом с желто-зелеными полосами на концах. Для нулевого защитного провода РЕ применяется желто-зеленый цвет. Фазные провода А, В и С обозначаются соответственно желтым, зеленым и красным цветами. После того, как определено назначение каждого проводника, можно приступать к решению задачи, как подключить трехфазное УЗО.

Непосредственное подключение выполняется по установленной схеме, в которой могут быть задействованы 3 или 4 полюса. Очень редко используется схема с двумя полюсами. В дальнейшем, исходя из конкретного варианта подключения, в защищенную сеть может устанавливаться не только трехфазное, но и однофазное оборудование.

Чтобы током не убило. всё про узо
