Какие на данный момент действуют правила для устройства и безопасной эксплуатации трубопроводов пара и горячей воды

Инструкция по эксплуатации паропровода 4 категории

Специалисты, которых руководство назначило на места осуществляющих контроль над безопасностью, также наделены определенными обязательствами. Среди самых основных из них можно отметить:

• Необходимо следить за исправностью системы водопровода в целом и его отдельных элементов.
• Контроль над состоянием металлических деталей, а также всех соединительных элементов.
• Своевременная подготовка рабочей системы к техническим освидетельствованиям.
• Проверка персонала на обладание требуемыми знаниями.
• Замер появившихся деформаций и естественных температурных сдвигов.

Согласно установленным правилам безопасности, к обслуживанию систем допускаются лица старше 18 лет. Сотрудники должны пройти обучение и иметь допуск. На данного специалиста возлагается достаточно серьезная ответственность. Каждый день требуется изучать состояние трубопровода на предмет возможных деформаций. Подобная внимательность позволит своевременно сориентироваться в ситуации и предупредить вероятность возникновения аварии на рабочей территории.

Одновременно с этим тщательно проверяется общая работоспособность контролирующего оборудования. Данная проверка проводится с периодичностью раз в год и регулируется Госстандартом. Каждый установленный агрегат имеет специальное клеймо на пломбе, потому проверка носит строго официальный характер. Если по результатам проверки выявляется вышедшее из строя оборудование, оно подлежит обязательной замене.

На любом проекте с трубопроводами организуются специальные маркировки. В зависимости от общих параметров присутствующей в нем среды, на элементы наносится соответствующего цвета маркировка:

1. Вода – зеленый.
2. Пар – красный.
3. Воздух – синий.
4. Газы – желтый.
5. Кислоты – оранжевый.
6. Щелочи – фиолетовый.
7. Жидкости – коричневый.
8. Прочие вещества – серый.

Цветовые решения маркировки и буквы должны обязательно соответствовать требованиям ГОСТа 14202. Что касается наносимой информации, то на трубопроводе обозначается номер проведенной магистрали и специальная стрелка, указывающая, куда направляется перемещающаяся по трубам жидкость или пар.

В большинстве случаев причиной аварийной ситуации является наличие дефектов в элементах трубопровода. Потому много сил требуется направлять на осуществление контроля над общим качеством труб, а также над уровнем их износа.

Существует еще несколько причин, по которым может выйти из строя система трубопровода

Их нужно принимать во внимание, чтобы избежать серьезных материальных трат и человеческих жертв. Вот самые распространенные причины:

• Проведение некачественных ремонтных работ.
• Допущенная персоналом ошибка.
• Серьезное повреждение элементов трубопровода.
• Протечка установленных сальников.
• Неграмотное освидетельствование.
• Воздействие сильных гидравлических ударов и вибрация.
• Выход из строя измерительных и контрольных устройств.

Каждый из перечисленных факторов в состоянии привести к достаточно серьезным проблемам. Чтобы избежать их, требуется максимально тщательно подходить к предотвращению подобных проблем.

Чтобы избежать подобных проблем, требуется предпринимать специальные меры для обеспечения безопасности. Сюда можно отнести проектировочные и строительные процессы, проведение контроля, организационные мероприятия.

Особое внимание уделяется проектно-строительных операциям. Здесь профессионалы проводят расчеты и выбирают оптимальную схему будущей конструкции

Принимаются во внимание такие факторы, как:

• Метод прокладки труб.
• Система дренажной системы.
• Наличие несущих конструкций и теплоизоляции.
• Качество запорной арматуры.

Обращается внимание на особенности и размещение труб. Они должны быть расположены так, чтобы обеспечить максимально высокий уровень безопасности, а также удобство проведения установочных и ремонтных операций

Перед запуском системы трубопровода проводятся специализированные испытания. Это необходимо для проверки системы на предмет соответствия установленным нормативам.

Чтобы по максимуму упростить процесс эксплуатации труб и обеспечить оптимальный уровень безопасности, требуется иметь на руках специальный паспорт с обозначением установленного оборудования и арматуры.

За полным выполнением всех установленных правил безопасности следит организация Ростехнадзора. Сотрудники организуют регулярные проверки качества и безопасности установленного трубопровода. Если в процессе проведенной проверки выявляются определенные дефекты, которые не позволят в дальнейшем эксплуатировать оборудование, работа системы полностью прекращается до полного устранения неисправностей.

Требования к маркировке

На любом проекте с трубопроводами организуются специальные маркировки. В зависимости от общих параметров присутствующей в нем среды, на элементы наносится соответствующего цвета маркировка:

1. Вода – зеленый.
2. Пар – красный.
3. Воздух – синий.
4. Газы – желтый.
5. Кислоты – оранжевый.
6. Щелочи – фиолетовый.
7. Жидкости – коричневый.
8. Прочие вещества – серый.

Цветовые решения маркировки и буквы должны обязательно соответствовать требованиям ГОСТа 14202. Что касается наносимой информации, то на трубопроводе обозначается номер проведенной магистрали и специальная стрелка, указывающая, куда направляется перемещающаяся по трубам жидкость или пар.

Если движение осуществляется в разные стороны, проставляется две стрелки. На всех ответвлениях прописывается номер магистрали, агрегата и еще одна стрелка. Рядом с агрегатами на всех присутствующих ответвлениях ставится номер участка трубопровода и стрелка.

Законодательная база Российской Федерации

не действует Редакция от 01.01.1970

Подробная информация

«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ. ПБ 03-75-94» (утв. Постановлением Госгортехнадзора РФ от 18.07.94 N 45) (ред. от 13.01.97)

6.2. Обслуживание

6.2.1. К обслуживанию трубопроводов могут быть допущены лица не моложе 18 лет, обученные по программе, согласованной с Госгортехнадзором России, имеющие удостоверение на право обслуживания трубопроводов и знающие производственную инструкцию.

Знания обслуживающего персонала должны проверяться квалификационной комиссией предприятия. Участие представителя органа госгортехнадзора в работе квалификационной комиссии по аттестации обслуживающего персонала необязательно.

6.2.2. Проверка знаний персонала, обслуживающего трубопроводы, должна проводиться не реже одного раза в 12 месяцев, а также при переходе с одного предприятия на другое.

6.2.3. Результаты экзаменов и периодической проверки знаний обслуживающего персонала должны оформляться протоколом за подписью председателя комиссии и ее членов и заноситься в специальный журнал.

Лицам, выдержавшим экзамены, выдаются удостоверения за подписью председателя комиссии.

6.2.4. Для предотвращения аварий паропроводов, работающих при температуре, вызывающей ползучесть металла, владелец трубопровода обязан установить систематическое наблюдение за ростом остаточных деформаций. Это требование относится к паропроводам из углеродистой и молибденовой стали, работающим при температуре пара 450 °C и выше, из хромомолибденовых и хромомолибденованадиевых сталей при температуре пара 500 °C и выше и из высоколегированных теплоустойчивых сталей при температуре пара 550 °C и выше.

Наблюдения, контрольные замеры и вырезки должны производиться на основании инструкции, согласованной с Госгортехнадзором России.

6.2.5. Проверка исправности действия манометров и предохранительных клапанов должна производиться в следующие сроки:

а) для трубопроводов с рабочим давлением до 1,4 МПа (14 кгс/кв. см) включительно — не реже одного раза в смену;

б) для трубопроводов с рабочим давлением свыше 1,4 МПа (14 кгс/кв. см) до 4,0 МПа (40 кгс/кв. см) включительно — не реже одного раза в сутки <*>;

в) для трубопроводов с рабочим давлением свыше 4,0 МПа (40 кгс/кв. см) — в сроки, установленные инструкцией Минтопэнерго России.

<*> Для трубопроводов тепловых электростанций сроки проверки устанавливаются инструкцией Минтопэнерго России.

О результатах проверки делается запись в сменном журнале.

6.2.6. Проверка исправности манометра обслуживающим персоналом в процессе эксплуатации трубопровода производится с помощью трехходового крана или заменяющих его запорных вентилей путем «установки стрелки манометра на нуль».

Не реже одного раза в 12 месяцев манометры должны быть поверены в порядке, предусмотренном Госстандартом России, на каждом из них должно быть установлено клеймо или пломба.

Кроме указанной поверки, владелец обязан не реже одного раза в шесть месяцев производить дополнительную проверку рабочих манометров контрольным с записью результатов в журнал контрольных проверок манометров.

При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

6.2.7. Манометры не допускаются к применению в следующих случаях:

а) на манометре отсутствует пломба или клеймо с отметкой о проведении поверки;

б) истек срок поверки манометра;

в) стрелка манометра при его отключении не возвращается к нулевой отметке шкалы на величину, превышающую половину допускаемой погрешности для данного манометра;

г) разбито стекло или имеются другие повреждения манометра, которые могут отразиться на правильности его показаний.

6.2.8. Исправность предохранительных клапанов проверяется принудительным кратковременным их «подрывом».

Оцинкованные изделия

В жидкостном и паровом отоплении температура теплоносителя различна. Температура воды на выходе из котла может быть 90 0С. В магистрали она отдаёт тепло, показатель снижается до 60-70 0С. Пар на выходе может иметь температуру в 150 0С. В системе данный параметр снижается до 120-100 0С.

При монтаже системы обогрева необходимо учитывать данные показатели. Для теплоснабжения с паровым теплоносителем используют только оцинкованные и медные изделия.

Отопление из пластиковых труб применяют, если теплоносителем является жидкость: чаще всего это вода или смесь с антифризом. Изделия из стали не подойдут. Материал быстро окисляется; через короткое время магистраль придёт в негодность. Какова характеристика оцинкованных труб?

Оцинкованная сталь обладает повышенной прочностью

Магистраль, при правильных расчетах диаметра, может выдержать силу гидроудара, что при паровом отоплении очень важно. Треск в трубах должен насторожить домочадцев.
Материал обладает достаточной эластичностью, чтобы быть устойчивым к значительным нагрузкам: повышенной температуре и давлению

Трубы не деформируются при постоянном воздействии пара, который поступает в магистраль.
Изделия проходят процесс оцинковки и с внутренней, и с внешней поверхности. Материал устойчив к коррозии: не вступает в реакцию с водой и солями.
Цинк обладает антисептическими свойствами, что является преимуществом оцинковки.
Изделия лёгкие, монтаж проводить несложно. При использовании труб с термодиффузной оцинковкой требуется навык сварных работ.

Оцинкованные трубы

Из оцинкованной стали изготавливают водо-, газопроводные, электросварные, профильные трубы. Для парового отопления подходят только бесшовные изделия. Толщина стенки 5,5 мм. Для их производства используется легированная или углеродистая сталь, что делает их прочными и надёжными. Отсутствует риск, что при высоких нагрузках шов может разорваться. Эксплуатационный срок более 50 лет.

Рекомендуем: Особенности устройства парового отопления в частном доме

При монтаже трубы нарезают, применяют специальные приспособления. При соединении деталей сварку не используют. Высокая температура, которая достигается при сварке, отрицательно действует на оцинковку. Она сжигается. Кроме того, пары цинка вызывают сильнейшее отравление.

Соединение производят фитингами, муфтами, устанавливают тройники. Все детали должны быть оцинкованными. В противном случае они могут ржаветь. В качестве герметика не применяют ФМУ, используют паклю, краситель с жаростойкими свойствами.

Пары равномерно распределяют вещество по всей поверхности изделия. При этом создаётся защитный слой повышенной прочности. Он не сгорает и не деформируется при воздействии высокой температуры во время сварочных работ: выдерживает, без каких либо изменений, температуру в 470 0С.

Трубы обладают высокой теплопроводностью, быстро отдают тепло, но и остывают они за короткие сроки. Необходимо поддерживать определённую температуру теплоносителя, чтобы создать в помещении комфортную температуру. Нагревается сталь быстро. Это означает, система отопления прогреется за короткие сроки.

Категории трубопроводов по Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды Госгортехнадзора

Правила Госгортехнадзора не распространяются на:

1. трубопроводы, расположенные в пределах парогенератора;
2. сосуды, входящие в систему трубопроводов и являющиеся их неотъемлемой частью;
3. трубопроводы первой категории с наружным диаметром менее 51 мм и трубопроводы остальных категорий с наружным диаметром менее 76 мм:
4. сливные, продувочные и выхлопные трубопроводы;
5. пароперепускные трубопроводы в пределах паровых турбин и отбора пара от турбины до задвижки;
6. трубопроводы атомных электростанций и реакторов;
7. трубопроводы, изготовленные из неметаллических материалов.

1. паропроводов от парогенераторов — давление и температуру пара по их номинальным значениям на выходе из парогенератора (за пароперегревателем);
2. паропроводов от турбин, работающих с противодавлением,— максимально возможное давление в противодавлении, предусмотренное техническими условиями на поставку турбины, и максимально возможную температуру пара в противодавлении при работе турбины на холостом ходу;
3. паропроводов от нерегулируемых и регулируемых отборов пара от турбины — максимально возможные давление и температуру пара в отборе;
4. паропроводов от редукционных и редукционно- охладительных установок—максимальное давление и температуру редуцированного пара, принятые в проекте установки;
5. трубопроводов питательной воды после деаэраторов— номинальное давление воды с учетом гидростатического давления столба жидкости r температуру насыщения в деаэраторе;
6. трубопроводов питательной воды после питательных насосов и подогревателей высокого давления (ПВД) —наибольшее давление, создаваемое в напорном трубопроводе питательными насосами при закрытой задвижке и максимальном давлении на всасывающей линии насосов, и максимальную расчетную температуру воды за последним подогревателем высокого давления. При применении питательных насосов с турбоприводом и электронасосов с гидромуфтой—1,05 номинального давления насоса, поршневых насосов— 1,2 номинального давления в парогенераторе;
7. подающих и обратных трубопроводов водяных тепловых сетей — наибольшее давление воды с учетом работы насосных подстанции на трассе и рельефа местности и максимальную температуру воды в подающем трубопроводе.

Категория трубопровода, определенная по рабочим параметрам среды (при отсутствии на нем устройств, изменяющих эти параметры), относится ко всему трубопроводу независимо от его протяженности.

При определении категории трубопроводов в случаях, когда давление и температура протекающей среды отличны от приведенных в табл. 1-1. исходят из наибольшего параметра.

Если трубопровод по давлению соответствует категории 3а, а по температуре — 2б, то этот трубопровод относят к категории 2б. Если например, температура среды в трубопроводе 450°С, а давление среды 3,9 МПа, то его относят к категории 1в.

Согласно СНиП III-Г.9.62 трубопроводы горючих газов и жидкостей также подразделяются на четыре категории, приведенные в табл. 1-2.

Трубопроводы, транспортирующие сжиженные газы, классифицируются с отнесением на одну категорию выше приведенной в табл. 1-2.

Нефтепроводы

Виды трубопроводов предназначенных для транспортировки нефтепродуктов и непосредственно самой нефти.

В зависимости от перемещаемого вещества, трубопроводы делятся на различные классы и получают своё название в зависимости от перемещаемого нефтепродукта:

• Мазутные;
• Керосиновым;
• Бензиновым;
• И т. п.;

Нефтепровод, обеспечивающий транспортировку между различными агрегатами и нефтяными скважинами, называется «Промысловый».

Магистральный нефтепровод

Вид нефтепроводов применяемых для транспортировки нефти и нефтепродуктов на значительные расстояния.

Трубопроводы данного вида классифицируется в зависимости от номинального диаметра (DN) трубопроводов:

I — от DN1000 до DN1200.; II — то же, свыше DN500 до DN1000.; III — то же, свыше DN300 до DN500.; IV — DN300 и менее;

Присваивать категорию магистральному нефтепроводу следует согласно таблице 3 (СНиП 2.05.06-85):

Медные изделия

Более дорогой, но и более долговечной и безопасной будет система парового отопления при использовании труб из меди. Изделия имеют ярко-рыжий оттенок. Что может выгодно дополнить интерьер. Со временем цвет меняется, поверхность покрывается патиной.

Если магистраль будет искажать общее оформление комнаты, то трубы можно скрыть под полом. Материал надёжный. При правильном осуществлении монтажных работ аварийные ситуации случаются крайне редко. Какими свойствами обладает медь?

Прослужит трубопровод более 100 лет. Медь устойчива к воздействию влаги, не подвергается коррозии. На стенках не остаётся соляного налёта, накипи.
Материал выдерживает высокие и низкие температуры: диапазон от -200 0С, до +500 0С.
Трубопровод не деформируется при повышенных нагрузках: давление пара более 170 кг/м2, резкие скачки давления, при котором может произойти гидроудар

Особенно это важно при однотрубной системе отопления. Необходимо выбрать правильный диаметр изделия.
Гладкие стенки способствуют беспрепятственному прохождению пара: сила трения минимальна, скорость теплоносителя высокая, обогрев эффективный.

Рекомендуем: По какой схеме организовать паровое отопление гаража своими руками?

Трубы соединяют с помощью пайки или посредством фитингов. При пайке используют твёрдый припой. Для проведения работ необходим определённый навык. При монтаже рекомендуют обратиться к специалистам. Неправильно сформированный шов может привести к аварии в трубопроводе.

Фитинги и переходники выбираю из такого же материала. Стальные или алюминиевые изделия не используют. Вместо медных соединительных элементов можно применять латунные.

Вместо пайки можно использовать цанговое соединение: выбирают переходники компрессионного типа. Они имеют внутреннюю втулку, которая предотвращает деформацию материала в месте соединения. При монтаже на трубу надевается накидная гайка и разрезное кольцо. Трубу насаживают на втулку. Гайка закручивается до упора: используют разводной ключ. Пайки не требуется.

Кроме пайки и цангового соединения труб используют прессовой монтаж. Для этого приобретают специальные пресс-фитинги, изготовленные из меди. Процесс соединения происходит с использованием пресс-клещей. Преимущество данной методики состоит в надёжности шва, но данное соединение невозможно отремонтировать. При поломке придётся вырезать участок трубы вместе с фитингом.

Медные трубы

Основные правила безопасности трубопроводов

Высокий уровень безопасности в процессе эксплуатации трубопроводов с подающейся горячей водой и паром напрямую зависит от общего качества используемого оборудования, от организованных условий труда, от используемых средств защиты, а также от регулярности проведения специализированных инструктажей.

В процессе задействования трубопроводной системы под достаточно сильным давлением на рабочем объекте обязательно нужно организовать очень пристальный контроль над тщательным и грамотным исполнением установленных правил, касающихся безопасности. Данное требование относится ко всем без исключения лицам, задействованным в процессе обслуживания рабочего места. Сотрудникам должно быть выдано специальное разрешение и проведен инструктаж перед тем, как они приступят к тому или иному рабочему процессу:

• Момент допуска к работе.
• Ремонт элементов трубопровода.
• Переоборудование системы.

Каждый собственник трубопроводной системы должен моментально обратиться к комиссии, если на рабочем участке произошел несчастный случай. При этом до прибытия специалистов на территории должна быть полностью сохранена сложившаяся обстановка. Это позволит сотрудникам организации максимально быстро и точно определить причину возникшей проблемы и предпринять соответствующие меры по ее устранению.

Канализационные трубопроводы

Канализационные трубопроводы применяются для отведения и сброса сточных вод за пределы промышленных объектов и населённых пунктов.

В напорных канализационных трубопроводах среда перемещается под избыточным давлением, в без напорных — самотеком.

Канализационные системы согласно СНиП 2.04.01-85 классифицируются:

• Бытовая — применяется для перемещения сточных вод от санитарно-технических устройств (унитазов, ванны, умывальников, бассейнов, и т.п.);
• Производственная — применяется для отведения различных видов промышленных сточных вод;
• Объединенная — применяется для перемещения бытовых и промышленных сточных вод «совместно». При возможности и допуске их совместного транспортирования и последующей очистки;
• Внутренние водостоки — применяются для удаления дождевой и талой воды с кровли здания.

Выбор труб.

При выборе типов труб для устройства трубопроводов горячей воды и пара следует руководствоваться таблицей 1.

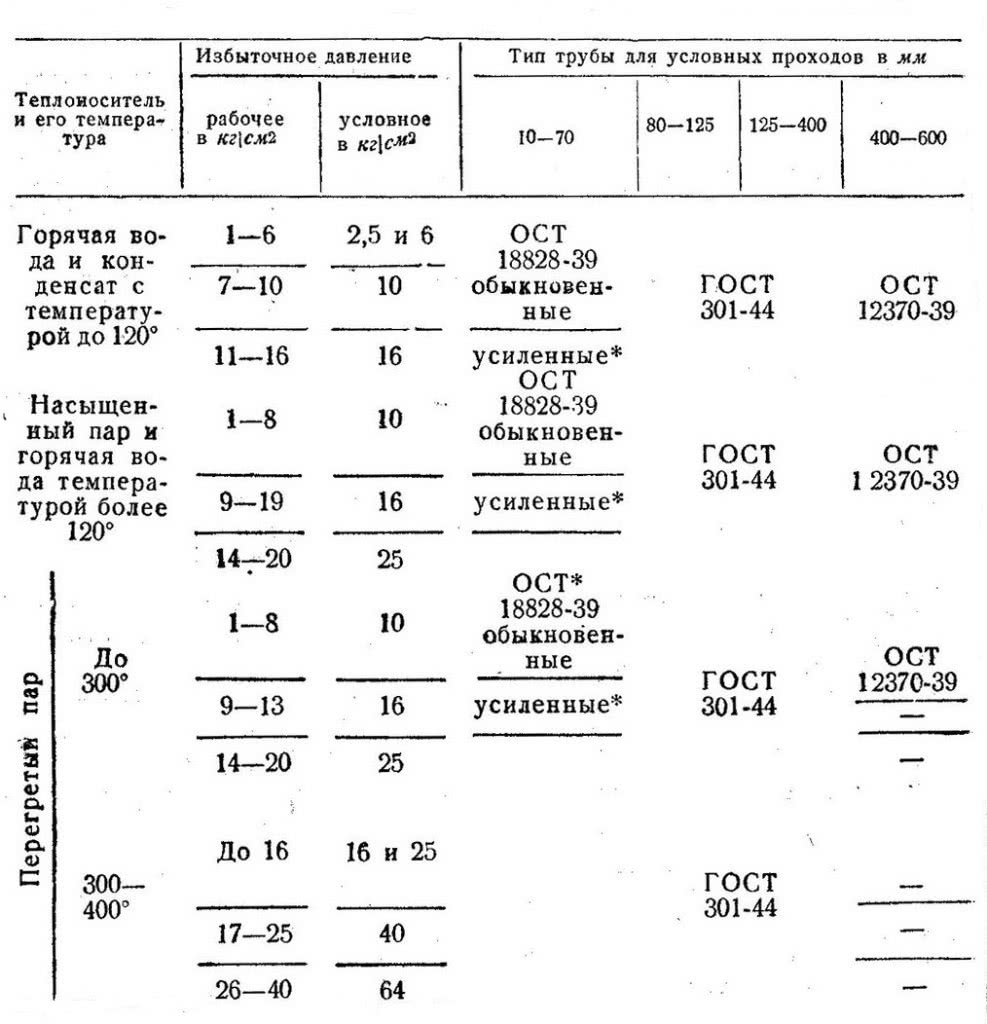

Таблица 1.

Рекомендуемые типы труб (ОСТ, ГОСТ) для тепловых сетей.

При выборе материала труб и арматуры для стационарных трубопроводов, которые транспортируют водяной пар или горячую воду с давлением более 2 ати и температурой более 120°С, руководствуются Правилами Котлонадзора. Эти правила не распространяются на временные трубопроводы со сроком действия не более б месяцев и на все трубопроводы с наружным диаметром, меньше 75 мм, независимо от давления и температуры транспортируемой среды.

Все трубопроводы, на которые распространяются правила Котлонадзора, подразделяются в отношении предъявляемых требований к качеству материала труб на четыре категории (таблица 2).

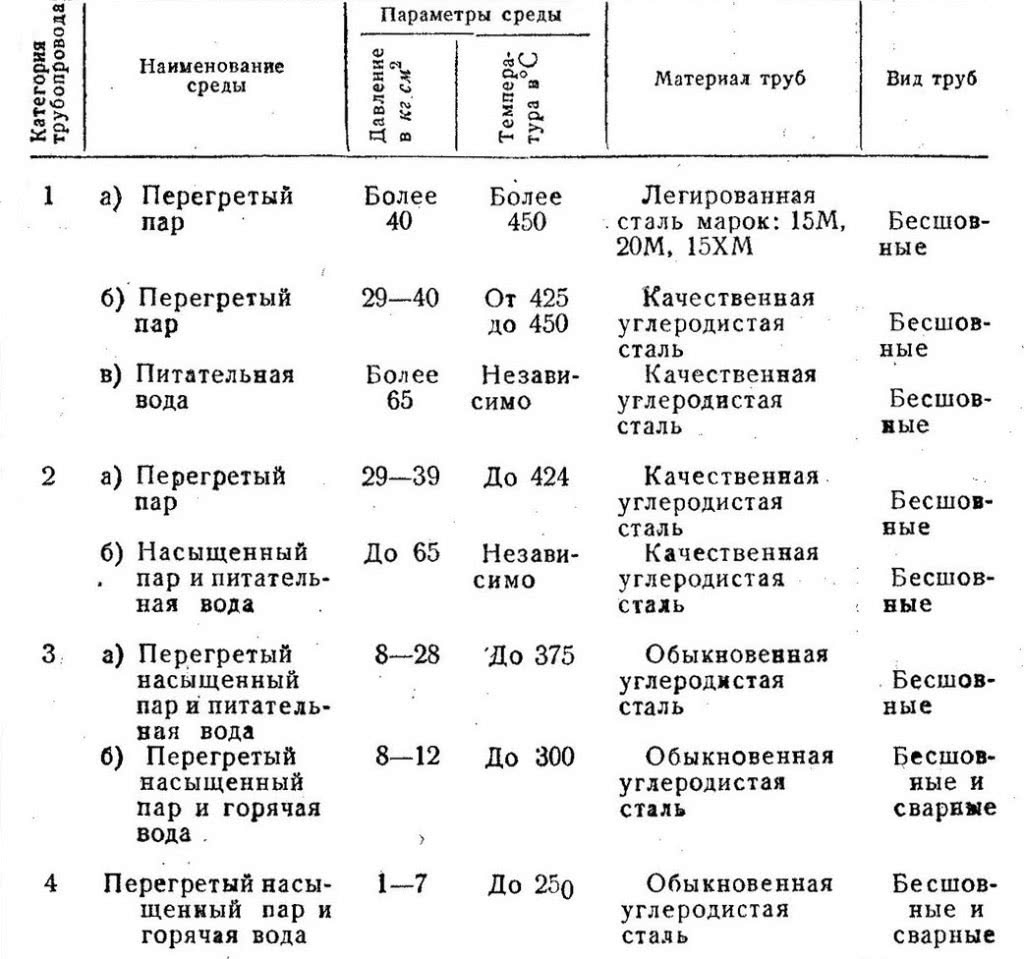

Таблица 2.

Материал труб по химическому составу и механическим свойствам должен в свою очередь удовлетворять требованиям, указанным в таблице 3 и 4.

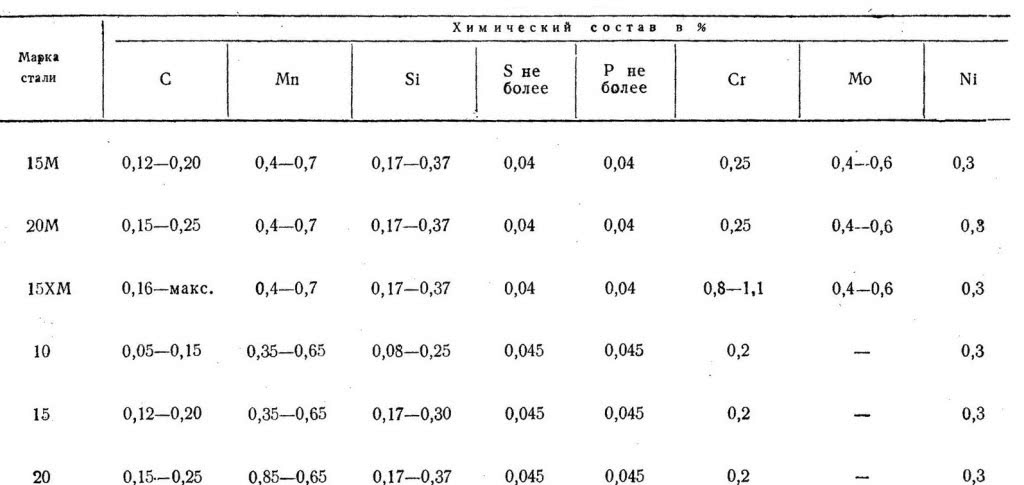

Таблица 3.

Химический состав материала труб.

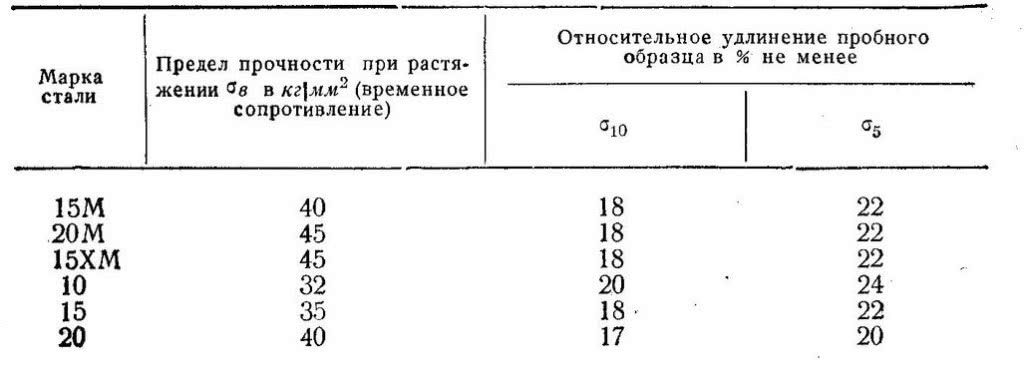

Таблица 4.

Механические свойства материала труб.

Для труб третьей категории и четвертой категории разрешается применение материала с пределом прочности до 55 кг/см2 и относительным удлинением десятикратного образца не менее 12%, при этом необходима предварительная проверка материала на свариваемость.

Необходимо учесть, что на всех трубопроводах, подлежащих контролю Котлонадзора, устанавливается стальная арматура (вентили, задвижки и пр.) за исключением случаев, указанных в таблице 5, когда допускается установка и чугунной арматуры.

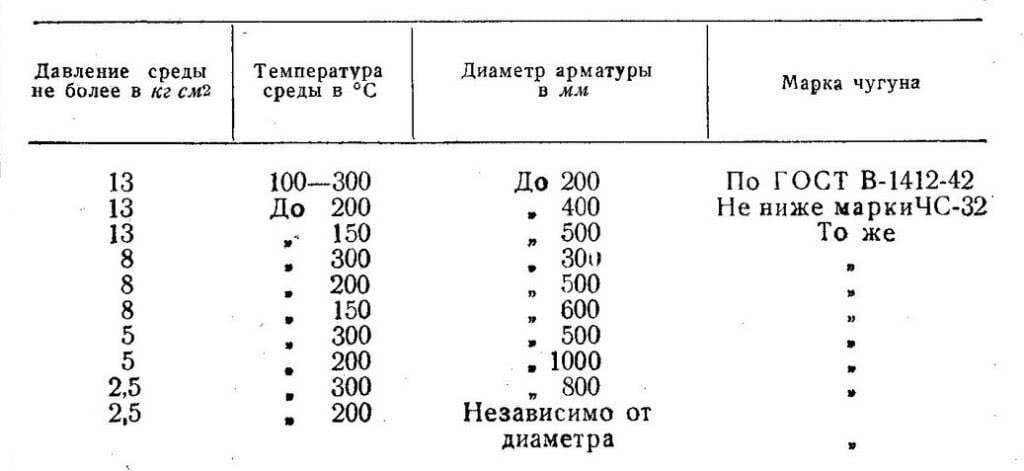

Таблица 5.

Газопроводы

Классификация трубопроводов обеспечивающих транспортировку и распределение газа от газовых месторождений (или заводов), до потребителей.

Газопроводы подразделяются по категориям в зависимости от давления, категории газопроводов приведены в таблице 4:

Давление внутренних газопроводов и установок, использующих газ должно соответствовать параметрам указанных в документации на конкретное оборудование, но не должно быть выше значений, указанных в таблице 5 (СНиП 42-01-2002 Газораспределительные системы.)

Магистральные газопроводы

Класс газопроводов предназначенных для транспортировки газа от заводов или газовых месторождений до газораспределительных станций (ГРС). Затем (после ГРС) газ поступает в сеть газоснабжения (производственных объектов, городов, посёлков, и т.п.).

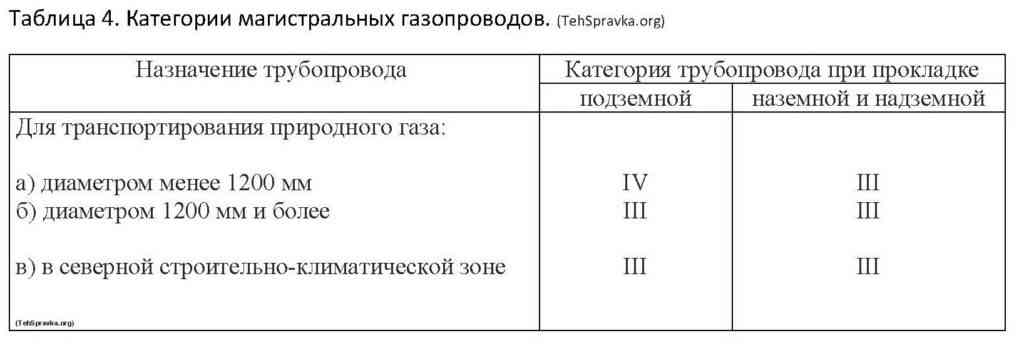

В зависимости от давления в газопроводе трубопроводы группируются по классам (СНиП 2.05.06-85):

I — свыше 25 до 100 кгс/см включительно. II — свыше 12 до 25 кгс/см включительно.

Водопроводы

Данный вид трубопроводов необходим для обеспечения водой промышленных объектов и населения, в зависимости от назначения водопроводы делятся на различные классы:

• Производственные;
• Противопожарные;
• Хозяйственно-питьевые;
• Поливные;

Для разных видов водопроводов необходимо применять свои нормы и правила.

Водопроводные сети также классифицируются в зависимости от схемы соединения:

1. Зонные водопроводные сети — более одной водопроводной сети на одном объекте (например, здании) разделённых или соединённых между собой.
2. Тупиковые водопроводы — применяются на объектах, где допускается (в случае выхода из строя водопровода) перерывы в подаче воды, к таким объектам могут относиться здания производственного назначения, административные и жилые здания.
3. Кольцевые — данный класс водопроводных сетей применяются для бесперебойного обеспечения потребителей водой, как правило, это многоэтажные строения и противопожарные водопроводы. Данный вид трубопроводов имеет более одного ввода в здание, что позволяет в случае прекращения подачи по одному вводу перейти на другой.
4. Комбинированная водопроводная сеть —объединяют в себя тупиковые магистральные и кольцевые, применяться для больших строений с большим водопотреблением.

Магистральный водопровод

Класс трубопроводов предназначенных для обеспечения водоснабжения на дальних расстояниях. Водопроводные сети от водозаборных узлов до потребителя (промышленных объектов и коммунального хозяйства).

Надземный (открытый) монтаж трубопроводов

В случае, если необходимо провести открытую прокладку коммуникации, транспортирующей горячую воду или пар, необходимо учитывать некоторые строительные нормы и правила. В отличие от скрытого монтажа, открытая установка коммуникации допускает совместное расположение трубопроводов любых категорий.

Такой вариант прокладки, как правило, ограничен планом застройки города и выполняется гораздо реже. Открытая проводка трубопроводных коммуникаций часто используется на территории промышленных предприятий различной направленности.

Такой способ имеет свои преимущества, например, его можно использовать в тех случаях, когда подземный вариант исключается из-за различных факторов. Условия, когда прокладка открытого трубопровода обязательна, таковы:

• высокий показатель застоя грунтовых вод;
• сейсмоактивные районы;
• область вечной мерзлоты.

Очень важным моментом, считается оснащение трубопроводной коммуникации открытого типа необходимой теплоизоляцией. Изоляция, которая расположена на открытой магистрали не испытывает давления почвы, а также не подвергается воздействию влаги и активных химических соединений, что влияет на её эксплуатационный срок и рабочие характеристики.

Помимо этого, стоимость надземной прокладки существенно ниже, чем подземной. В некоторых случаях экономия средств достигает 40%.

Наземные магистрали требуют утепления, для этого используют различные материалы и изоляцию

Правила устройства и безопасной эксплуатации труб пара и горячей воды

Проектировка и монтаж системы проводится в соответствии со строительными нормами и правилами. Производя расчеты, учитывают следующие параметры:

• масса трубопровода;
• допустимый температурный режим;
• величина рабочего и допустимого давления;
• расширение металлов под действием высоких температур.

На основании полученных данных специалисты вычисляют эксплуатационный срок трубопровода и фиксируют его в паспорте. Трубопровод нужно проектировать таким образом, чтобы проводить контроль и регулярные профосмотры было незатруднительно. Элементы трубопроводов приваривают сваркой.

Фланцевые и резьбовые соединения применяются в том случае, если детали оснащены фланцами. Еще стоит учесть, что детали трубопровода предварительно обрабатывают средством, предотвращающим коррозийные процессы. Все участки, на которых температура выше 55 градусов, должны быть теплоизолированы.

Скрытая установка

При прокладывании трубопровода в полупроходной траншее нужно учитывать, что высота ее должна быть не менее 1,5 метров, а минимально допустимый интервал между изолированными трубами ориентировочно 60 см.

Участки, на которых монтируется запорная арматура, размещают в утолщенных местах тоннеля, чтобы регулярно проводить осмотр и устранять поломки.

Наземный способ прокладки коммуникаций

Если осуществляется открытый монтаж трубопровода, по которому будет перемещаться жидкость и пар высоких температур, нужно строго соблюдать правила, прописанные в СНиП. Наземный монтаж в отличие от скрытой установки допускает совместную прокладку разных видов коммуникационных сетей.

Чаще всего наземный трубопровод проводят на территории промышленных предприятий. Задействуют лишь в тех случаях, когда отсутствует возможность провести коммуникации скрытым образом.

Монтаж наземным способом проводят следующих случаях:

• территориально участок расположен в вечной мерзлоте;
• высокий уровень застоя подземных вод;
• сейсмическая активность.

Похожие записи:

Все о утеплении труб наружной канализации Виды, плюсы и минусы, особенности укладки декоративной штукатурки для отделки цоколя Демпферная лента для стяжки: освещаем все нюансы Порноэкономика: сколько денег делает порноиндустрия, кто главный порномагнат и почему мужчинам в ххх-фильмах так мало платят Что делать при быстром наполнении выгребной ямы Водяной теплый пол своими руками: инструкция изготовления
