Слуховое окно на крыше, конструкция и чертежи

Оглавление

Классические виды и их новые разновидности ↑

Оконные конструкции для чердаков различаются, в частности, по типу крыши:

Плоская. Такая конструкция требует установки дополнительных желобов для водостока, которые обеспечат комфортность эксплуатации. Крыша над ней имеет небольшой уклон – примерно в 5–15˚. Обеспечивает максимальное освещение и проветривание подкровельного помещения;
Односкатная. Наклон крыши в форме прямоугольника или трапеции в этом случае начинается с 15˚;
Двускатная (вальмовая). Чердачные окна (фото ниже) этого типа позволяют дополнительно увеличить пространство под кровлей, поэтому их чаще устанавливают в жилой мансарде;

Возможен также вариант, вписанный в скат, вообще без крыши. Есть у них существенный недостаток – они абсолютно не защищены от воздействия осадков.

Помимо прочего, наличие чердачных окон и их форма придают некоторую изюминку дизайну дома.

Треугольные или четырехугольные модели, расположенные в торцевой части, могут быть и без боковых стенок и козырька. Эту функцию берут на себя сами кровельные скаты. Смотрятся они довольно привлекательно. Отсутствие большого количества стыков упрощает гидроизоляцию. Это, несомненно, весьма ценно, однако не следует забывать, что если верхней частью такого окошка является вершина треугольника, то уровень освещенности будет несколько ниже.

cherdachnoe_okno_3
cherdachnoe-okno-1

Чердачные окна сложной формы, как правило, имеют необычную геометрическую форму и придают дому определенный стиль. С одной стороны, они прекрасно вписываются в кровлю, а с другой – интересно меняют ее форму и дизайн.
Круглое окошко внешне похоже на иллюминатор. Его выполняют либо полностью из стекла, либо в виде витража – так часто стильно украшают особняки. Для плоских кровель иногда выбирают купольные конструкции, используя светопрозрачные материалы.
Довольно интересное решение – полукруглая форма, которую отличают плавные изящные линии кровли. К примеру, конструкцию типа «бычий глаз» невозможно не заметить, настолько она эффектна. К тому же она очень функциональна.

Устройство

Слуховые окна имеют разную форму. Над такой конструкцией устанавливается двухскатная или односкатная крыша.

Односкатная разновидность самая распространенная. Сход снега с нее бывает в сторону стеклопакета, что может вызвать его разрушение. Поэтому скат крыши необходимо делать больше, чем в других вариантах. Смотрится иногда нелепо, поскольку ее «шапка» значительно выделяется на общем фоне.

Собирать двухскатные крыши сложнее, потому что необходимо, чтобы конек был повышенной прочности. Зато с функцией водоотвода они справляются значительно лучше, да и смотрятся аккуратнее, чем односкаты.

Другие геометрические формы при современном уровне технологий и разнообразии материалов может позволить каждый хозяин.

Классификация устройства

Различаются количеством скатов и общей формой:

односкатные, двухскатные, четырехскатные (вальмовые);
плоские (французские), а также арочные;
треугольные и трапециевидные.

Застекление может выполняться частично, как дополнение оборудуются вентиляционные решетки. Конструкции могут быть и вовсе без стекла, его полностью замещают конвекционные жалюзи.

Архитектурные особенности

Особую популярность имеют треугольные варианты для крыши, по параметрам вертикальных проекций они приближены к равносторонним треугольникам с углами скатов, приближающимися к 30 °. Как правило, их фронтон находится заподлицо с фронтоном здания.

Главное достоинство такого варианта в том, что треугольная конструкция полностью решает вопросы с герметизацией всего элемента: конёк надежно защищен, а в основании не имеется стыков изоляции. Вода сразу же попадает в водоотводящие желоба, потому что окно сформировано заподлицо с общим фронтоном.

Конструкция и монтаж

Схема постройки проста, сложность может вызывать у новичка лишь наименование конструктивных элементов крыши. Конструкции имеют свой каркас и пришиваются к каркасу основной кровли.

Каркас двуската

Проектируется таким образом, чтобы окно находилось между стропилами крыши дома. В местах соприкосновения их усиливают: формируют двойные стропила.

Строительство регламентируется правилами ГОСТа 1250681:

Несущие стропила не должны выходить за пределы плоскости здания.
При установке и крепеже недопустимо врезаться в основу кровли, т.е. врубка запрещена, поскольку это уменьшает крепость основной конструкции. Крепление производится на гвозди или саморезы необходимой длины.
Фронтон окон должен находиться строго вертикально, в одной общей плоскости.
В соответствии с габаритом выбираются две стропилины для формирования фронтонного треугольника, которые крепятся к коньку.
Полученный каркас зашивается устойчивой к влажности фанерой или обрешеткой, после чего укладывается финишное покрытие.

Как монтируются слуховые окна на крыше?

Слуховыми окнами называют остеклённые проемы, расположенные на кровле здания. Ими оборудуются двускатная, вальмовая, шатровая и полувальмовая крыша. Устройство мансардных окон производится во время сборки стропильного каркаса. Монтаж «кукушки» своими руками, как их по-другому называют, решает следующие задачи:

Организация вентиляции чердачного помещения. Главной задачей слуховых окон является открытие доступа воздуха в подкровельное пространство. Их устройство позволяет постоянно проветривать стропильный каркас, предотвращая загнивание древесины.
Организация вертикального освещения. Устройство мансарды подразумевает организацию естественного освещения, которое поступает посредством слуховых окон.
Обеспечение доступа на крышу. Другая функция слуховых окон – обеспечение выхода на поверхность крыши для того, чтобы сделать ремонт, монтаж или обслуживание своими руками.
Завершение архитектурно облика кровли. Конструкция вальмовой, шатровой и полувальмовой без мансардных окон выглядит незаконченной. Монтаж этих дополнительных элементов делает внешний вид крыши богаче и привлекательней.

Учтите, что «кукушки» в первую очередь служат практическим целям, а только потом украшают кровельную конструкцию. Поэтому размеры, форма и отделка этого архитектурного выбирается так, чтобы обеспечивать максимум света, воздуха и свободный доступ на крышу.

Классическая конструкция слуховых окон – надстройка, выступающая над поверхностью крыши, которая визуально напоминает домик небольшого размера. Монтаж этого архитектурного элемента можно выполнить своими руками, если правильно сделать расчет, создать чертеж, а затем собрать каркас. Установка слуховых окон допускается при угле наклона скатов не более 35 градусов. Устройство слухового окна может имеет следующий вид:

С фронтоном в плоскости сооружения без боковых стенок.
С фронтоном в плоскости сооружения с боковыми стенками.
С фронтоном вне плоскости здания и с боковыми стенками.

Обратите внимание! Устройство слухового окна должно соответствовать строительным нормам, его размеры должны составлять не менее 10% площади чердачного помещения, но не более 0,5 ширины стены, на которой осуществляется установка. Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения. Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши

Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения. Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

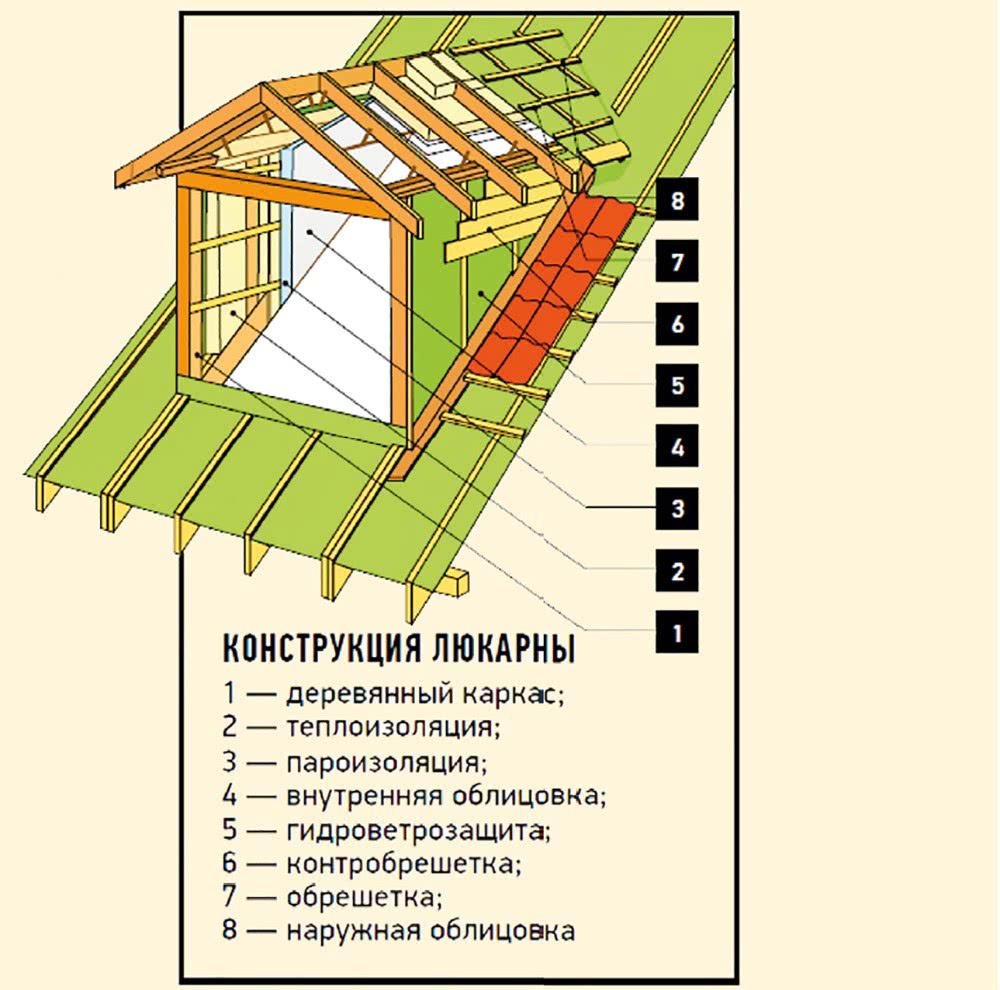

Устройство каркаса

Какой бы ни была форма окна, вальмовой, двухскатной или арочной, главное правило проектирования – конструкция его каркаса не должна нарушать стропильную систему крыши. «Кукушка» монтируется следующим образом:

Сначала между стропильными ногами каркаса крыши устанавливают лобовые балки.
На стропила, ограничивающие конструкцию по ширине, устанавливают вертикальные стойки.
Наверх каждого ряда вертикальных стоек укладывают прогон, соединяющий опоры между собой.
На прогоны устанавливают стропильные ноги, которые соединяются на коньковом прогоне.
Каркас обшивают сайдингом или вагонкой, а на обрешетку укладывают кровельное покрытие.

Как монтируются слуховые окна на крыше? Что такое слуховые окна, и какую роль они выполняют в конструкции кровли. Разновидности и формы слуховых окон, особенности каркаса и отделки.

Как монтируются слуховые окна на крыше?

Организация вентиляции чердачного помещения. Главной задачей слуховых окон является открытие доступа воздуха в подкровельное пространство. Их устройство позволяет постоянно проветривать стропильный каркас, предотвращая загнивание древесины.
Организация вертикального освещения. Устройство мансарды подразумевает организацию естественного освещения, которое поступает посредством слуховых окон.
Обеспечение доступа на крышу. Другая функция слуховых окон – обеспечение выхода на поверхность крыши для того, чтобы сделать ремонт, монтаж или обслуживание своими руками.
Завершение архитектурно облика кровли. Конструкция вальмовой, шатровой и полувальмовой без мансардных окон выглядит незаконченной. Монтаж этих дополнительных элементов делает внешний вид крыши богаче и привлекательней.

С фронтоном в плоскости сооружения без боковых стенок.
С фронтоном в плоскости сооружения с боковыми стенками.
С фронтоном вне плоскости здания и с боковыми стенками.

Устройство каркаса

Сначала между стропильными ногами каркаса крыши устанавливают лобовые балки.
На стропила, ограничивающие конструкцию по ширине, устанавливают вертикальные стойки.
Наверх каждого ряда вертикальных стоек укладывают прогон, соединяющий опоры между собой.
На прогоны устанавливают стропильные ноги, которые соединяются на коньковом прогоне.
Каркас обшивают сайдингом или вагонкой, а на обрешетку укладывают кровельное покрытие.

Требования

При планировании установки учитывают несколько нюансов.

Простое правило — между несколькими слуховыми оконными решениями должно быть расстояние не менее 0,8 метра. Иначе процесс укладки самой кровли будет более сложным не только на участках проемов, но и по периметру.

При подобных параметрах состояние покрытия будет требовать большего ухода и частого ремонта — в узких местах могут образовываться снеговые отложения. Самое главное, такой монтаж нередко происходит с всевозможными погрешностями и недочетами.

При проектировании очень важно принять во внимание гидро- и теплоизоляцию. А также защиту от таянья снега, что может стать сильной проблемой, и защиту деревянных подконструкций

Виды слуховых окон

Популярность слуховых окон осталась с давних времен. Изменяясь внешне, они всегда в моде. Современные элементы значительно различны по своему устройству и внешним показателям. В их виды включают установленные прямо в плоскость кровли объекты, и с застеклением по вертикали:

с фронтоном в плоскость дома, без стен по бокам;
с фронтоном и боковыми стенками;
со стенами сбоку и фронтоном вне плоскости строения.

Распространены в строительстве небольшие арки, трапеции и треугольные формы. В них вся вертикальная часть остекляется.

Слуховое окно с боковыми стенками подразделяется по типу собственной кровли:

с одним скатом;
двускатные;
вальмовые;
по форме арки;
французские с плоской поверхностью.

Местоположение и тип окошек выбирается под единый стиль дома, чтобы была видна цельность кровли.

Существующие виды конструкции классифицируются по главным типам положения объекта:

Тип	Нахождение на крыше
дормер	над поверхностью
антидормер	внутри кровли
в щипцовой стене	с торца
наклонное окно	в ее плоскости

Распространенными в строительстве частных домов являются дормерные виды. Что объясняется существенно более выгодным исполнением функций добавления полезной площади помещению.

Вентиляция мансарды

Вентиляция мансардных крыш может быть осуществлена без проблем естественным движением воздуха снизу вверх. Для этого следует только грамотно расположить все слои кровельного пирога. В некоторых случаях для улучшения выхода воздуха из помещения используют коньковые аэраторы.

Они устанавливаются вместо конька на в верхней точке крыши по всей длине ребра. Для предотвращения попадания в них различных посторонних предметов они защищены специальной решеткой. Вместе с естественными продухами, сделанными снизу в свесе, такой тип проветривания является отличной вентиляцией.

Его преимущества заключаются в следующем:

Обеспечивании эффективного проветривания помещения;
Поддержка оптимального микроклимата мансарды;
Продление срока эксплуатации кровли.

Для того чтобы установить коньковый аэратор, следует придерживаться определенных правил:

Угол ската крыша должен быть не более 45 градусов;
Наличие коньковых продухов;
Монтаж конька вентиляции по всему прогону;
Создание герметичности вентиляционного конька;
Расположение срезов конька на расстоянии 30 сантиметров от сквозных элементов кровли.

Если правильно расположить все части вентиляционной системы, мансарда будет хорошо проветриваться, как летом, так и зимой.

Вентиляция мансарды

Конструктивные особенности классического слухового окна

Стандартное слуховое окно – это конструкция прямоугольной формы, являющаяся дополнительной кровельной надстройкой. Её предназначение состоит в том, чтобы, не пропуская атмосферные осадки в подкровельное пространство, обеспечивать туда доступ свежего воздуха и дневного света.

Обычное слуховое окно устанавливается в промежутке между стропилами, для того чтобы не нарушать несущую конструкцию крыши. При необходимости обеспечить больший доступ воздуха допускается установка нескольких слуховых окон в пространствах между стропилами в один ряд или друг над другом.

Классическое слуховое окно выглядит, как стеклянная оконная рама с вентиляционными отверстиями вокруг неё, прикрытыми вентиляционной решёткой в виде жалюзи. Если окно имеет небольшие размеры, то оно, как правило, закрыто только вентрешёткой.

Зачастую подобный тип оконных проёмов совмещает в себе функцию дверей для свободного выхода на поверхность крыши, если здание не оборудовано пожарной лестницей.

Температурные значения, отличающиеся в большую сторону, будут чреваты образованием конденсата на внутренней конструкции. А это, в свою очередь, может потребовать использования специальных материалов, способных противостоять повышенной влажности.

С подобными неприятностями борются при помощи установки слуховых окон, которые бывают разных форм и конструктивных особенностей.

Самые популярные – это:

односкатные. Одни из самых давно используемых и конструктивно наиболее простых слуховых надстроек на кровле. Угол наклона крыши этого окна должен быть около 150. Увеличение этого размера допустимо только при значительном уклоне самой крыши.При несоблюдении этого правила возможно затекание воды в месте стыка основной крыши с крышей слухового окна, что потребует дополнительных мер по гидроизоляции этого участка;

двухскатные. Также как и односкатные, устанавливались на крышах ещё со времён средневековья. Подтверждением тому служат многие исторические памятники архитектуры, до наших дней сохранившие эти украшения на крыше.

Отличительной особенностью двухскатной слуховой конструкции является относительная сложность её установки. Для этого необходимо правильно рассчитать стыковку всех её составляющих, как между собой, так и с конструкцией основной крыши. Но сложность изготовления двускатного слухового окна (по сравнению с односкатным) полностью оправдана большей практичностью в плане распределения водных потоков.

Визуально два ската на крыше этого окна выглядят, как законченная архитектурная форма, и не требуют никаких дополнений.

Материалы для боковых и переднего фронтонов слуховых окон могут повторять те, которыми отделан фасад здания, но сразу приобретают вид декоративного элемента, если их наружная отделка выполнена в контрасте с отделкой фасада.

Крыши слуховых окон, в отличие от фронтонов, обычно покрываются тем же материалом, которым покрыта основная кровля.

Самостоятельное изготовление каркаса чердачного окна

Перед началом работ по монтажу любые строительные работы должны быть нанесены на чертеж и просчитаны.

Размер и нужное количество чердачных окон рассчитывается следующим образом: они должны составлять в ширину больше половины мансардной стены.

Но их необязательно располагать на одной линии, а можно поместить конструкции в шахматном порядке, полукругом, или какой-либо другой форме.

Но следует учитывать следующие моменты – чем выше вмонтированы системы, тем в подкровельном помещении будет светлее.

Создавать следует слуховое окно во время процесса создания стропильной системы. Так как по форме чердачное окно имеет свой верхний коньковый брус, то является крышей в маленьком исполнении.

При расположении стропил на месте чердачных окон оставляют свободные проемы. Единственным условием для качественного строительства является то, что стропила вокруг чердачных окон должны бать усиленными, так как на них ляжет дополнительная нагрузка.

Стенки чердачного окна должны быть обшиты влагостойкими материалами, а сама крыша окошка должна монтироваться в одно время с настилом кровельных материалов на крышу здания.

Особое внимание следует уделить гидроизоляции между основной крышей и чердачным окном, иначе в этих местах могут проявиться подтеки. Лишь один вид окна монтируются непосредственно в плоскость кровельного материала – это мансардная конструкция

Способы вентиляции чердака

Оптимальным вариантом естественной вентиляции для холодного чердака является устройство на карнизе продухов и отверстий. Они соединяются между собой каналами, по которым перемещается воздушный поток.

В доме с мансардой можно устроить дефлекторы, создающие принудительную механическую тягу. Эта мера позволит обеспечить нормальное функционирование системы при любых погодных условиях вне зависимости от сезона года.

Вентиляция чердака напрямую зависит от его особенностей:

площади помещения;
формы крыши;
типа кровли;
вида строительных материалов.

Например, если применяется ондулин или шифер, металлочерепица, то устраивается конек, являющийся классическим вариантом. При мягкой либо керамической кровле используется специальный вентиль.

Вентиляционное окно

Самым распространенным способом вентиляции, устраиваемой на чердаке частного дома, является установка окна. Кроме обеспечения движения воздуха, оно используется для проведения осмотра элементов вентиляционной системы и дымохода.

При двухскатной крыше окна размещаются на фронтоне с двух сторон для лучшего поступления холодных воздушных масс и отвода застоявшихся.

Общие правила установки:

расположение окон на расстоянии не менее 1 м друг от друга;
сохранение равного расстояния между окнами и карнизом, торцами дома, коньком;
общая концепция внешнего вида дома должна сочетаться с дизайном окна.

Слуховые окна

Как правило, слуховые окна в качестве вентиляции на чердаке применяют в частных домах со средними по площади помещениями.

Их минимальный размер должен составлять 60 × 80 см, что позволяет предотвратить застой воздуха в помещении.

Деревянная рама крепится к стропилам при помощи стоек, после чего проводится обшивка кровли. Стеклопакет вставляется в нее в последнюю очередь.

На стыке крыши и слухового окна не должно быть щелей. Его нельзя размещать вблизи от конька и карниза кровли.

Слуховые окна изготавливают в виде прямоугольника, треугольника и полукруга. Окна устанавливаются на расстоянии друг от друга, равном одному метру и более.

Нижняя отметка должна находиться на высоте не более одного метра от уровня перекрытия, а верхняя – на отметке 1,9 м.

Вентиляционные продухи

Если нет возможности для установки слуховых окон, то вне зависимости от вида чердака применяется способ вентилирования посредством продухов, закрытых сеткой.

Они располагаются на крыше дома для обеспечения нормального обмена холодного и теплого воздуха.

Основные виды этих элементов:

щелевые – располагаются по обеим сторонам карнизов. Ширина щели должна быть равной 2 см;
точечные – представлены в виде отверстий, размер которых по ширине либо диаметру составляет не более 2,5 см;
коньковые отдушины – применяются на кровлях, сделанных из черепицы. Их ширина не должна превышать 5 см. Их устанавливают, отступив один ряд от конька дома.

Аэраторы

При устройстве вентиляции в холодном чердаке можно воспользоваться аэраторами. Приспособления изготавливаются в виде трубы, прикрытой шляпкой, или пластины с отверстиями.

Их установка проводится на скате крыши в районе конька. Именно в этом месте происходит интенсивное движение воздуха за счет разницы температур и атмосферного давления.

Аэраторы отлично справляются:

с конденсатом, появляющимся при излишней влажности воздуха. Таким образом предотвращается появление сырости в чердачном помещении;
с застоявшимся воздухом, не позволяя ему перегреваться;
с наледью и сосульками, которые образуются в зимнее время года.

Это предотвращает преждевременный износ стропильной конструкции.

Выбор типа приспособления обуславливается видом кровли дома. Например, для битумного покрытия наилучшим вариантом является установка коньковых аэраторов. Для изготовления применяется пластик и оцинкованный металл, устойчивый к коррозии.

Небольшой экскурс в историю

Впервые слуховые окна стали использоваться архитектуре средневековой Европы, получив особое распространение в эпоху Возрождения (XV-XVI века). В готических постройках они традиционно украшались богатой лепниной или резьбой, башенками, боковыми пилястрами и фальшколоннами. Конструктивно они являлись продолжением стены фасада здания, и располагались параллельно ему. Видные издалека, подобные конструкции в изысканном декоративном обрамлении становились настоящей визитной карточкой всего здания.

Строительный термин «слуховое окно» используется только в русском языке, не имея аналогов в других странах. Так, в Европе окна в кровлях здания, со времён средневековья традиционно именуются на французский манер «люкарнами».

Слуховые окна — люкарны

В Англии и США более в ходу наименование dormer или skylight — мансардный, световой люк. Откуда же в нашем языке появилось это достаточно странное название? Имеется две версии происхождения этого наименования. Одна дана в словаре русского языка В. Даля, а другая — связана с преданием о строительстве Московского манежа.

Великий русский учёный-этнограф Даль в своём словаре даёт следующее толкование этому архитектурному термину. «Окно для слуха, проделанное в кровле». Слово «слух» ранее в разговорном русском языке имело значение и как «продушина», «вентиляционное отверстие». К этому толкованию и склоняется Даль, потому как «слушать на чердаке через это окно нечего». Широко распространена и легендарная версия, связанная с постройкой в Москве манежа. Это здание, ныне располагающееся на одноимённой, Манежной площади, было возведено в честь пятилетнего юбилея изгнания из России наполеоновских полчищ.

Как видим манеж имеет множество слуховых окон

Первоначально Манеж носил наименование Экзерциргауз, и предназначался для строевой подготовки войск, а также для смотров и парадов во время непогоды. Инициатором строительства выступил лично император-победитель Александр-I. Возведение здания было закончено за год, и принимать строение должен был лично самодержец. Но, к моменту посещения Манежа Александром произошла большая неприятность: подвесные потолки, богато изукрашенные гипсовой лепниной, по какой-то причине заметно деформировались. Это не ускользнуло от придирчивого взора императора, который приказал выявить и устранить причину дефекта.

Причина оказалась проста: деформация стропил, сделанных из лиственницы. Металлическая кровля Манежа раскалилась на летнем солнце, а вслед за ней разогрелось и чердачное пространство, сделанное без отдушин. Исправлять ситуацию было поручено инженеру-строителю Слухову, который нашёл выход в устройстве на всём протяжении кровли двух рядов вентиляционных окон. С тех пор кровельные окна стали неизменной частью конструкций всех крупных зданий, особенно крытых металлом. А в отечественной архитектуре они, по имени инженера Слухова, за ними якобы закрепилось название «слуховых».

Более подробно об истории слуховых окон:

Конструктивное разнообразие

Кажется, что разнообразие конструктивных решений не знает границ; каждый мастер стремится придать слуховому окну индивидуальные черты. Тем не менее, все это великолепие можно свести к небольшому количеству типичных оконных конструкций, в число которых входят следующие модели:

С односкатной (плоской) кровлей. Окно с боковыми стенами и плоской кровлей, уклон которой меньше уклона основной крыши. В такой конструкции достаточно места под потолком (в отличие от двускатной).
С двускатной. Классическая и столь любимая кукушка, устройство стропильной системы которой повторяет традиционную двускатную кровлю.

Формы на любой вкусИсточник pinterest.ca

Треугольный дормер. Является упрощенной разновидностью предыдущего варианта, придает постройке романтическо-сказочный вид. Отличие заключается в отсутствии боковых стен, что делает надстройку несложной в исполнении. Основной недостаток — света поступает немного.
Дормер под вальмовой кровлей. Вальмовая крыша со слуховыми окнами привлекает взгляд, постройка приобретает респектабельный и элегантный вид. Для достижения гармонии угол наклона вальмы над дормером повторяет угол наклона основной кровли.

Дормеры под вальмойИсточник proroofer.ru

Арочный дормер. Привлекательный внешне, но хлопотный в обустройстве и потому редко встречающийся вариант. Такие оконные проемы иногда размещают вертикально, один над другим.

Арочные дормерыИсточник pinterest.com

Летучая мышь. Оконный проем вытянутой и заостренной к углам формы (в средневековой архитектуре получил название «бычьего глаза»). Пластичная форма, сооружение которой требует наличия профессиональных навыков у исполнителя.

Летучая мышьИсточник makemone.ru

Зенитный фонарь. Конструкция, придающая постройке эффект воздушности, может иметь форму пирамиды, сферы, прямоугольника, овала.

Устройство слуховых окон

Конструкция этих окошек отвечает многим задачам, поэтому и требования к ее устройству высоки.

Следует обеспечить:

Надежную прочность.
Достойную степень освещения.
Хорошую вентиляцию.
Визуальную гармонию с архитектурой дома.

Система оконной кровли снабжена своей стропильной основой, обрешеткой, кровельным настилом и водосточной трубой.

Создание объекта проходит по правилам кровельного пирога. При устройстве слухового объекта соблюдается указанный ниже технологический процесс, и используются исключительно указанные в проекте элементы.

Техпроцесс начинается с проектирования и разработки чертежа. Тут учитывают свойства стройматериалов, и делают расчеты нагрузок (ветра, температуры, количества осадков). Отбирают детали крепежа и элементы соединения. Принимают решения по гидроизоляции, водоотводу и герметизации. Выбирают:

тип конструкции;
число окошек;
размеры конструкции (в соответствии с несущими свойствами);
метод крепления к крыше строения.

Каркас устанавливается по правилам возведения стандартной кровли с устройством стропильной системы и обрешеткой, настиланием покрытия для крыш, закреплением сливной трубы, возведением конька и обеспечением защиты примыканиям.

Работы ведут параллельно с монтажом главной крыши здания. Если объект встраивается в уже имеющуюся кровлю, то достаточно определить место внедрения и соблюдать правила СНиП:

Место будущего каркаса предварительно укрепляется стропилами. Врезку в них делать нельзя, во избежание уменьшения показателей прочности кровли.
Горизонтальные деревянные балки закрепляются параллельно внешним стенкам дома. Затем добавляются вертикальные.
Соединяются детали единым поперечным бруском. Сформированная рамка крепится к верхней балке. Стык элементов происходит с участием металл-приборов: болтов и анкеров. Врезка или врубка не создаст нужной прочности. До закрепления деталей делают горизонтальную и вертикальную выверку балок.
Обрешетка устанавливается на каркас с участием брусков или оцинкованного профиля. Расстояние делается в 50 см.
После каркасной части возводится коньковый брус и делается сборка стропильной зоны окна.
Фронтоны зашиваются фанерой (устойчивой к влаге) вровень с наружной стеной.
Изнутри закрепляется слой гидроизоляции (проходятся герметикой по всем стыкам). Если нужно делается утепление.
Покрывают кровлю, зачастую, таким же стройматериалом, что и площадь крыши дома.
Крепление обшивки на обрешётку. Тут применяется материал, подходящий для отделки помещения, или деревянные полоски в горизонтальном или вертикальном положении.

Облицовку стен на фасаде часто делают из стального сайдинга. Этот стройматериал практичен и обеспечивает надежные защитные функции. Визуально он облагораживает стены оконных объектов и вносит гармонию в стилистику.

Устройство люкарны на разрезе.

Как сделать работы своими руками?

Алгоритм:

Возвести каркас и установить обрешетку с интервалом в 50-55 см.
Внедрить конек.
Собрать стропильную систему.
Установить каркас к стропильным ногам кровли (если с нуля) или выпилить для него место (в уже существующей крыше, где нельзя повреждать несущие бревна).
Закрепить каркас.
Обшить фронтоны фанерой (влагозащитной).
Прикрепить слой гидроизоляции.
Покрыть объект кровельным стройматериалам, и избежать ошибок в зонах примыкания (чтобы в будущем не было мест протекания влаги).

Внутри такие объекты обшиваются соответствующей отделочной доской или обычной вагонкой. Строительные смеси, по типу штукатурки, в этих работах не используют.

Слуховое окно на крыше

Классические виды и их новые разновидности ↑

Устройство

Классификация устройства

Архитектурные особенности

Конструкция и монтаж

Как монтируются слуховые окна на крыше?

Устройство каркаса

Как монтируются слуховые окна на крыше?

Устройство каркаса

Требования

Виды слуховых окон

Вентиляция мансарды

Конструктивные особенности классического слухового окна

Самостоятельное изготовление каркаса чердачного окна

Способы вентиляции чердака

Вентиляционное окно

Слуховые окна

Вентиляционные продухи

Аэраторы

Небольшой экскурс в историю

Конструктивное разнообразие

Устройство слуховых окон

Похожие записи:
