Для чего необходимо и как грамотно произвести установку ливневки и дождеприемника в отмостке своими руками?

Оглавление

Установка

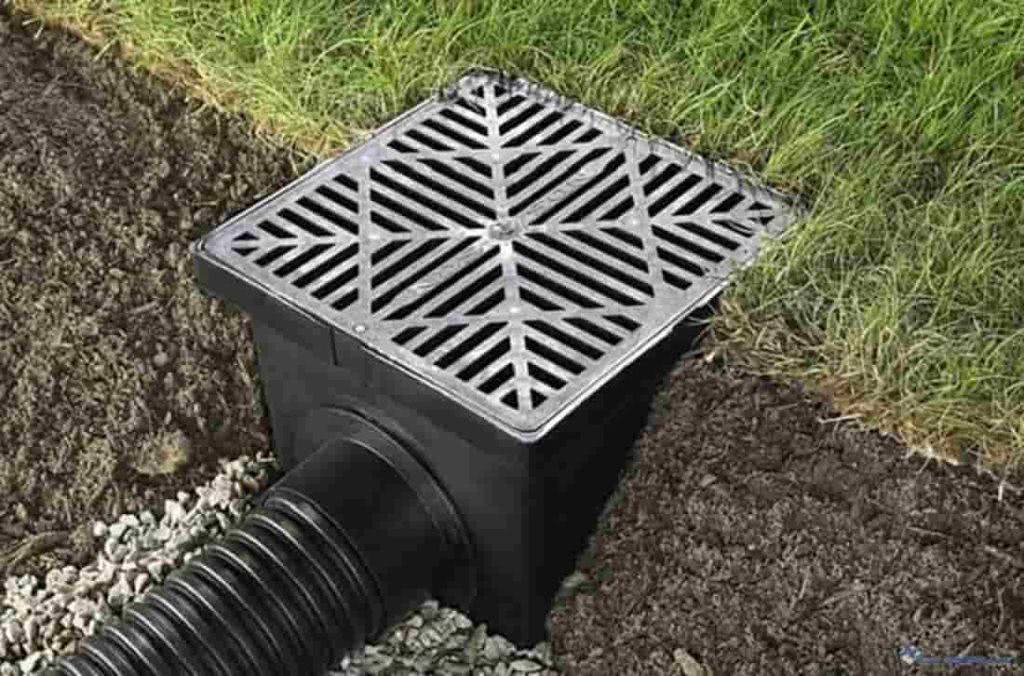

Дождеприемник для сливной канализации вполне возможно установить своими руками. Для этого нужно четко следовать инструкции и учитывать все технические характеристики выбранной для монтажа модели.

Ставить дождевой приемник нужно под выходом трубы стока либо на тех участках, где после прохождения осадков накапливаются лужи

По ходу монтажных работ пристальное внимание надо уделить глубине установки. Кроме того, специалисты советуют выбирать местоположение конструкции так, чтобы жидкость из трубы отправлялась в ее центральную часть

Если же не получается разместить сток в максимальной низкой точке на участке, то к нему следует подвести особые заглубления, по которым жидкость станет уходить непосредственно в приемник.

Выбрав конструкцию того или иного типа, а также конкретное место для ее монтажа, допустимо переходить к фиксации дождеприемника.

Проведение таких работ состоит из нескольких шагов.

  • Сначала выкапывают котлован. Параметр глубины зависит от приемника, к которому прибавляется дополнительное расстояние в 30-40 см. Ширина ямы должна быть более крупной, чем сама деталь, на 3 см со всех сторон.
  • На днище ямы нужно установить подушку из песка. После засыпки песок надо залить водой и хорошенько утрамбовать.
  • Далее приемник надо подключить к трубам или же лоткам. Надо проследить, чтобы все сооружение было выверено по параметрам высоты.
  • На днище ямы надо положить маленький пласт раствора. В него и будет ставиться приемник. При монтаже данной детали своими руками нужно крепко выставить конструкцию в бетонной смеси, дабы избежать ее будущих сдвигов.
  • По бокам строения надо залить раствор бетона. Если вы установили пластиковую конструкцию, то во избежание ее деформирования нужно укрепить стенки путем соединения решетки из металла.
  • Теперь можно поставить перегородочные детали и корзину приемника.

Учтите, что срок службы и эффективность функционирования приемника зависит от того, правильно ли была установлена вся конструкция. Специалисты советуют проводить такие работы до монтажа покрытия на участке.

Для чего нужна ливневая канализация на частном участке

Многим знакомо отчаяние, когда высушенный, подготовленный к приёму готовой продукции и тщательно обработанный погреб или подвал в частном доме заполняется ливневой водой. А весной талая вода застаивается в низинных местах. Положение спасает ливневая канализация:

  • водоотведение позволяет предохранить стены и фундамент дома от промокания;
  • предупреждает подтопление подвала и заболачивание участка талыми водами;
  • собирает свободно текущую воду, размывающую отмостки дома, дорожки, грядки и элементы ландшафтного дизайна.

Если оборудовать на участке собственный коллектор для сбора дождевой и талой воды, можно существенно сэкономить на поливе.

Соединение желобов и водосточного стояка на фасаде

Такие соединения монтажники компании «Вестмет» выполняют, используя воронки и переходные колена. Их количество определяется площадью кровли, а также диаметром водостока. Оно должно быть достаточным для отвода собранной воды в ливневую канализацию.

Если диаметр трубы составляет 87 мм, а на свесах установлены прямоугольные желоба, используется один водосточный стояк на каждые 80 м 2 кровли.

Если диаметр трубы — 100 мм, используется один стояк на каждые 150 м 2 кровли.

При использовании округлых желобов для установки воронок в их дне предварительно ножовкой выполняют V-образный вырез. При прямоугольной форме делается Х-образный вырез, края которого отгибают вниз. Участок соединения уплотняют мастикой. Дополнительное уплотнение не требуется, если на участке спуска сразу же устанавливается колено трубы (без использования воронки).

Калькулятор расчета объема ливневых стоков

Обычно определением объема ливневых стоков занимаются при проектировании ливневой канализации в коммунальном хозяйстве, в индивидуальном домостроении расчеты не актуальны в случае, если отвод воды производится за пределы участка. Понятно, что стандартный диаметр отводных труб 110 мм. в наборе с выпускаемыми промышленностью дождеприемниками, обеспечит транспортировку любых водных объемов, которые могут появиться на участке после ливня или весеннего паводка.

Расчет количества ливневых стоков важен в случае, если их слив происходит в накопительную емкость, объем которой необходимо определить во избежание ее переполнения. Для подсчетов проще всего воспользоваться онлайн-калькулятором, в этом случае количество воды, собираемой со всего участка, рассчитывают по следующей формуле:

Q = q х F х Y , где

Q – общий объем ливневой воды на индивидуальном участке;

q – коэффициент, характеризующий интенсивность осадков в данном районе. Определяется по табличным данным метрологических или проектных организаций, а также по специальным картам-схемам для данной местности, измеряется в литрах в секунду на единицу площади (гектар).

F – площадь поверхности участка, с которого осуществляется сбор воды, им могут быть крыши домов и хозяйственных построек или благоустроенная территория вокруг частного дома. Для удобства расчетов на калькуляторах данный параметр вводят в квадратных метрах.

Y – табличный коэффициент, характеризующий впитывающие свойства поверхности, с которой осуществляется водоотвод. Стандартный калькулятор для расчетов вместо данного показателя Y включает в себя перечень различных поверхностей: кровля, асфальт, тротуарная плитка, дерн.

После ввода данных получают искомое значение в литрах в секунду, минуту, или кубических метрах в час.

Рис. 15 Обслуживание водоотводов – примеры

Инструкция по обустройству

Поскольку желоба можно установить уже в виде готовых изделий, а можно сделать самим, то и инструкций тоже будет две.

Технология монтажа готовых желобов:

Очистка территории – по всему периметру вокруг дома нужно очистить участок от сорняков и другой растительности вместе с корнями (примерно на 2 м от стены).
Разметка будущей отмостки – по всему периметру с шагом 2 м нужно забить в грунт колышки, которые будут служить ориентирами контура будущей отмостки.
Копка траншеи – глубина около 20 см

На этом этапе важно заделать все трещины и выбоины, имеющиеся в фундаменте.
Создать уплотняющий слой: глина (7 см), трамбовка глины, слой гидроизоляции с выпуском на цоколь, щебень (5 см) или галька – для придания жёсткости, песок (7 см), полив водой и уплотнение трамбовкой.
Монтаж бордюр на цементно-песчаную смесь – для ограничения движения плитки и создания внешних границ отмостки.
Расстановка готовых желобов по краям отмостки либо вдоль всей стены (рядом с нею или около бордюр).
Укладка плитки с подрезкой около желобов.
Заделка швов между отдельными плитками, а также в местах примыкания плиток с желобом – смесь распределяется щёткой по всему участку отмостки, а затем поливается водой (для скорейшего затвердевания раствора).. Технология создания углублений для отвода воды своими руками – довольно проста

Можно сделать выемки для водостока, пока свежезалитая отмостка ещё сырая (не забывая сохранить уклон водосточки)

Технология создания углублений для отвода воды своими руками – довольно проста. Можно сделать выемки для водостока, пока свежезалитая отмостка ещё сырая (не забывая сохранить уклон водосточки).

Для формирования желоба можно использовать правило либо воспользоваться канализационной трубой, просто утопив её в растворе вровень с основной поверхностью. Трубу можно разрезать пополам и накрыть сверху решёткой либо оставить целой и подвести её под сливную трубу с крыши. Швы и щели обязательно нужно заделать герметиком.

Как правильно установить в конструкцию вокруг дома?

Изначально монтируется водоотводная система на крыше. Здесь прокладываются желоба, которые под уклоном проводят осадки в водосточную трубу. Далее вода поступает в ливневую канализацию. Рассмотрим монтаж открытой системы.

Независимо от ее сложности, создание состоит из следующих этапов:

  1. Разработка траншеи под трубопровод. Если ливневая канализация проходит по отмостке, сначала устанавливаются лотки и дождеприемники, а потом кладется покрытие отмостки.
  2. Дно траншеи утрамбовывается под уклоном в сторону сливного колодца. Глубина зависит от размера лотка, он должен выходить на поверхность, но не превышать высоту края траншеи.
  3. На дно выкладывается слой бетона 5-10 см, в жидкий материал устанавливается лоток.
  4. Лотки соединятся между собой ровно, для проверки натягивают нить. Выровнять систему нужно до того, как бетон застынет. Решетки должны быть уже установлены сверху.
  5. В местах под водостоками монтируют дождеприемники, соединяют их с трубами. Сверху устанавливают пескоуловители.
  6. По борту траншеи устанавливают опалубку и заливают бетоном расстояние между ней и лотком. Одновременно выравнивается положение системы.
  7. Далее ждут полного застывания бетона, периодически смачивают его водой.
  8. После демонтируют опалубку и можно начинать укладку отмостки. Подобные лотки можно устанавливать уже после монтажа отмостки. В этом случае от водосточных труб выкладывают желоб поверх покрытия отмостки. По нему вода будет стекать в резервуар.

Подземная ливневая канализация монтируется иначе:

  • устанавливают разметку с помощью колышком и нити, чтобы видно было всю систему целиком;
  • выкапывают траншеи и углубления под дождеприемники;
  • дно засыпают песком и утрамбовывают его, если рядом растут растения – стелят геотекстиль;
  • первым делом устанавливают дождеприемники и лотки (если система смешанная);
  • после их соединяют трубопроводом под необходимым уклоном, нельзя допускать провисания труб, подушка должна поддерживать их по всей длине, в тех местах, где трубопровод оказывается на весу, нужно добавить песка (и утрамбовать его);
  • каждый кусок водоотвода проверяют — для этого пускают воду из шланга под напором, стыки должны быть герметичны (замазать битумной мастикой, например);
  • если все в порядке, сверху кладут песчано-щебневый слой и грунт.

Перед тем, как закопать систему у отмостки, ее присоединяют к ливневке участка и проводят к коллектору.

Установка дождеприемников в отмостку — в видео:

Особенности монтажа дождеприемников

Выполняя монтаж, ориентируйтесь на чертеж. Устанавливайте изделия в местах скопления дождевой воды. Лучше всего размешать их в самых низких точках участка, тогда вода будет стекать туда. Струя воды должна быть направлена в центр решетки.

Выполняя монтаж, учитывайте расстояние между дождеприемными колодцами. Устанавливайте водосток на прочное основание. Необходимо качественно зафиксировать все элементы ливневки, тогда она будет работать эффективно.

Измерьте глубину изделия, прибавьте к ней 30 см. Выкопайте котлован, его ширина должна превышать размеры дождеприемника на 7-8 см.

На дно котлована насыпьте песок, тщательно разровняйте его, а потом пролейте несколько раз водой. Водосток подсоедините к трубам канализации, которые идут к колодцу. Всю конструкцию нужно выровнять.

На дно котлована налейте бетонный раствор, слой должен быть тонким. Положите на него дождеприемник и плотно прижмите. Налейте бетон по бокам. Установите сифон и поставьте на место корзину. Засыпьте песком зазор между стенками изделия и краями котлована. Монтажные работы завершены.

Обустройство ливневой канализации

За последнее десятилетие системы ливневой канализации претерпели целый ряд изменений и усовершенствований. Все эти изменения были направлены в сторону упрощения монтажа конструкции, использования более устойчивых к ржавлению материалов и повышения эффективности.

Современная ливневая канализация состоит из каналов и желобков, пескоуловителей, дождеприемных колодцев, труб канализации, коллектора и смотровых колодцев. В пескоуловителель вода проходит очистку от механических примесей.

Принцип работы ливневой канализационной системы прост. Вода во время осадков и таяния снега попадает в желоб на крыше, там она первично фильтруется. Затем по трубам, где во встроенных фильтрах проходит вторичная фильтрация, течет в водоприемник. Из водоприемника по канализационным трубам осадки попадают в конечный колодец. В дождеприемнике собирается вода с кровли, а также с дороги, защищая участок от луж и грязи.

Водосборник продается отдельно или в комплектации с корзиной для него, сифоном и внешней решеткой.

Дождеприемники для канализации имеют простое устройство. Стандартная глубина заводского резервуара равна приблизительно сорока сантиметрам. Масса агрегата может быть большей или меньшей, все зависит от материала. По форме водоприемники бывают круглые и прямоугольные, функционально никакого отличия между ними нет. Круглые сверху выглядят красивее, но устанавливать их сложнее, потому что труднее вырыть идеально круглый котлован.

Сверху водоприемник закрывается решеткой для безопасности детей и домашних животных, и чтобы внутрь не попадал крупный мусор. Отверстие устройства может быть горизонтальным — в плоскости земли, или вертикальным — в плоскости фундамента или бордюра. Вертикальный водосборник устанавливают под домом. Очень эффективны водосборники комбинированного типа, с горизонтальным и вертикальным отверстием.

При выборе дождеприемника следует обратить внимание на материал изготовления При выборе дождеприемника нужно обратить особое внимание на материал, из которого изготовлен резервуар. Дождеприемники бывают железобетонные, чугунные или пластиковые

Это наиболее распространенные материалы.

Порядок монтажа водосточных труб из полимера

Для установки системы труб из пластика для водостока нужно выполнить работу, разделенную на несколько этапов:

  1. Изначально нужно учесть, что установка водосборной системы должна производиться под определенным углом с уклоном по направлению стока, чтобы исключить вероятность застаивания воды.
  2. Детали креплений системы водостока нужно монтировать еще при процессе строительства здания.
  3. Непосредственно при установке системы сперва укладывают желоба для водостока, соединяют их между собой и устанавливают воронки для сбора воды. На окончаниях желобов устанавливаются крышки.
  4. После выполнения этого пункта к водосборной воронке устанавливается вертикальная часть водосточной трубы.
  5. Вертикальный отрезок трубы водостока крепится к стене на кронштейны, установленные предварительно.

Назначение и применение дождеприемников

В устройстве водотока важнейшей деталью считается дождеприемник. Через его корпус вода проникает в трубы. Это устройство в виде прямоугольника или овального предмета.

Современные резервуары для жидкостей включают определенные детали:

  • решетка исполняет роль фильтра, декоративную функцию и прикрывает изделие;
  • дождеприемник для ливневой канализации востребован в качестве устройства, направляющего жидкость в сток;
  • пескоулавливающий фильтр защищает сооружение от проникновения грунтовых частиц, песка и грязи.

Фильтрующие детали способствуют меньшему загрязнению конструкции

Полезная информация! Фильтрующие конструкции необходимо периодически очищать, так как со временем возникают гнилостные запахи.

Стоимость сырья и работ в РФ

Стоимость работ зависит от множества факторов, среди них площадь объекта, ширина полосы отмостки, почва, ее состояние, выбранный материал для гидроизоляции.

Если для выполнения работ будут приглашены специалисты, то после осмотра участка они составят подробную смету и рассчитают примерную стоимость. При сооружении конструкции своими руками, ее цена будет зависеть от выбранного материала и приобретение необходимого инструмента.

В среднем цены на гидроизоляционные материалы по РФ следующие:

  • жидкое стекло – около 500 руб. за 15 кг;
  • рулонные материалы – около 1400 рублей за шт.;
  • гидробетон – около 1000 руб. за 25 кг;
  • рубероид – от 350 руб. за рулон;
  • ПВХ-пленка – около 100 руб. за м.п.

По РФ в среднем цена работ составляет от 500 руб. за метр.

Самая важная и полезная информация по строительству отмосток собрана в этом разделе.

Разновидности

Дождеприемные колодцы различаются по используемому материалу. В продаже имеются устройства из:

  • чугуна;
  • пластика;
  • полимербетона.

Чтобы сделать правильный выбор, где и какой лучше установить, рассмотрим их технические характеристики, а также плюсы и минусы.

Из чугуна

Важной особенностью является большой вес. В то же время он способен справляться с нагрузкой до 90 тонн

Благодаря таким техническим характеристикам, чугунные изделия используются в местах, где предполагается серьезная нагрузка:

  • Проезжая часть.
  • Автомобильные заправки.
  • Авто стоянки.
  • Автомагистрали.
  • Пешеходные зоны.

Они прекрасно справляются с резкими перепадами температуры воздуха и имеют большую пропускную способность, поэтому застоя воды точно не будет. По своей форме такие изделия бывают квадратными, круглыми и прямоугольными. В зависимости от формы подбирается и соответствующая защитная решетка.

Данные конструкции в последние годы пользуются меньшей популярностью, так как на смену ему пришли новые технологии, которые значительно проще в монтаже.

Из пластика

Пластиковые корзины самые популярные. И это не странно, ведь материал отличается небольшим весом, что упрощает его транспортировку, установку и обслуживание. Современные модификации позволяют справляться с перепадами температур от -40 до +90 градусов по Цельсию. Преимущественно используется при обустройстве частного дома и дачи. В основе материала применяется полимербетон, полиэтилен и полипропилен.

По стандарту имеют кубическую форму. С каждой стороны есть патрубки, что позволяет подключать сразу несколько труб ливневой канализации. Диаметр патрубка может колебаться от 110 до 200 мм. При их выборе можно столкнуться с особой маркировкой изделия:

  • A – предусматривает нагрузку в 1,5 тонны. Сфера использования – пешеходные дорожки.
  • B – 12,5 т. Для гаражных и парковочных сооружений.
  • C – до 25 т. Используются на автомагистралях и автомобильных заправках.
  • D – до 40 т. Используется в местах, где эксплуатируется грузовой транспорт.
  • E – до 60 т. Стоянки грузовой техники.
  • F – до 90 т. Используется в месте передвижения массивной спецтехники.

Из полимербетона

Одна из разновидностей пластиковых водоприемников – полимербетонные. Изделие имеет в себе положительные технические характеристики пластика и бетона. Используется он при организации ливневки в парках, на пешеходных дорожках, автомобильных стоянках, проезжей части, во дворах, частном доме и прочее. Их используют при организации линейной и точечной системы проектирования.

Принцип работы

Водоприемник для ливневки

работает по следующей схеме:

  1. Вода, стекаемая самотеком через водосточную трубу, попадает на решетку, которая выполняет декоративную функцию и служит как элемент предварительной очистки стоков.
  2. Мелкий мусор и песок остаются на дне фильтра или корзины дождеприемника, а вода направляется в канализационную трубу.
  3. Дальнейшее направление стоков указывает труба, установленная с уклоном в сторону накопительного колодца.
  4. В колодце стоки собираются и утилизируются (используются для полива растений или для технических нужд).

Схема работы достаточно простая. Но если хотя бы один элемент такой конструкции не будет справляться с потоком жидкости, вся система перестанет функционировать и произойдет затопление участка.

Комплектация дождеприемников

Ливневая канализация загородного дома своими руками


Для того, что бы мусор, который попадает с водой не попадал в канализацию и не создавал там заторы, в комплектации дождеприемников желательно приобрести сифон — перегородку и пластиковую дождеприемную корзину. Перегородки нужны для поддержания корзины, это своеобразный гидрозатвор от запахов из ливневой канализации. Корзина служит для того, что бы в ней оседал песок и всякая грязь, которая вымывается с водой. Пластиковые рамки устанавливаются на дождеприемные колодцы. Принцип установки следующий: монтируется рамка на уплотненное основание с помощью шпильки, далее для надежности заливается вокруг бетоном. На рамку устанавливается пластиковая или чугунная решетка.


Пластиковые каналы предназначены для поверхностного водоотвода. Специальные водоотводные лотки ставят на уплотненное основание, следом заливают снаружи бетоном для того, что бы уменьшить воздействие грунта на стенки лотка. Лотки комплектуются специальной решеткой. Уклон площадки должен выполняться с таким уклоном. Что бы вода вытекала в лоток с дальнейшим попаданием в корзину пескоулавливателя. Сам пескоулавливатель служит для защиты ливневой канализации от загрязнения. С помощью такой системы осушаются дорожки, площадки во дворе перед домом или возле гаража или на дачном участке. Также можно приобрести и иные аксессуары — заглушки и повороты для каналов.

Материалы для дождеприемников

Некоторое время назад для отечественного потребителя были доступны исключительно чугунные и бетонные дождеприемники. Сегодня выбор этих сооружений расширился за счет появления нового вида дождеприемников – из пластика.

При первом знакомстве может возникнуть ощущение, что именно конструкции из чугуна будут наиболее подходящим выбором, учитывая их высокую прочность. Однако не стоит недооценивать современные технологии, ведь благодаря им сегодня у каждого владельца есть возможность приобрести высокопрочную и надежную конструкцию, которой является пластиковый дождеприемник.

Пластик обладает достаточным количеством достоинств, среди которых наиболее значимыми являются малый вес и удобство в установке, а также наличие высокой защиты от коррозионных процессов и воздействий механического и химического характера.

При сооружении ливневой канализации в частном доме владелец может без опаски останавливать выбор на пластиковом дождеприемнике, тем более что подобное решение позволит ему немало сэкономить. В том случае, если у вас нет уверенности в его способности выдерживать высокие нагрузки, можно приобрести подобный дождевик вместе с решеткой, выполненной из чугуна или иного материала, который сделает более прочным дождеприемник.

Такие пластиковые емкости для сбора воды в доме стандартного исполнения обычно имеют размеры 300×300 x300.Подобный вариант сборника воды способен эффективно справиться и с ролью самостоятельного коллекторного колодца, учитывая, что пластиковые дождеприемники могут быть установлены в виде конструкции из нескольких слоев, где их просто размещают друг на друга, пока не будет достигнута требуемая высота.

Наибольшее распространение конструкции из чугуна получили на дорогах, наиболее активно используемых транспортом, а также в местах постоянного скопления воды.

Среди особенностей чугунных водостоков следует выделить то, что им под силу переносить нагрузку весом около 90 тонн. Такой водоприемник может с успехом применяться и в тех местах, которые характеризуются активной проходимостью и интенсивным движением. Поэтому им не составит труда справиться с нагрузкой, оказываемой большими потоками сточных вод. В продаже можно встретить дождеприемники различных габаритов. Такие сооружения рассчитаны на очень высокие нагрузки и способны при любом потоке стоков гарантировать надежность ливнёвки.

Что это такое

            Дождеприемники для ливневой канализации представляют собой емкости, соединенные с лотками или подземными трубопроводами ливневой сети водоотведения. Они имеют форму куба или цилиндра, установленного в вертикальном положении. Стоки поступают в дождеприемники из водосточной системы кровли зданий, или собираются с территории участка. Для максимальной эффективности работы, эти узлы устанавливают в нижних точках рельефа, куда стекаются излишки влаги.

            Область применения дождеприемников велика. Есть элементы, рассчитанные на использование в крупных сетях. Это магистральные узлы, которые располагают по линии бордюра автомобильных дорог. Они способны принимать и передавать значительные объемы стоков и присоединяются к коллектору напрямую. Существуют также небольшие элементы для установки на участках частных домов или небольших зданий. Основной их задачей является прием воды из кровельного водостока.

Назначение

            Основным назначением дождеприемников является сбор стоков и передача их в ливневую систему. Кроме этого, они выполняют следующие функции:

  • удаление излишков воды с территории участка;
  • предотвращение образования постоянных луж, заболачивания территории;
  • исключение заиливания поверхности почвы;
  • разгрузка дренажной системы, отведение дождевых стоков до того. как они начнут впитываться в грунт;
  • отделение веток, мусора, песка и других твердых частиц;
  • первичное распределение потока по лоткам или другим каналам.

В продаже есть готовые модели дождеприемников, рассчитанные на использование в разных условиях. Форма и размеры элемента определяют назначение всего узла, его пропускную способность. Помимо сбора стоков, дождеприемники выполняют первичную фильтрацию мусора, веток и листьев, песка и т.п. кроме этого, в резервуаре могут быть несколько выпускных отверстий, позволяющих направлять стоки сразу по нескольким линиям. Это помогает эффективнее удалять воду во время сильных ливней.

Устройство

Устройство дождеприемника для ливневой канализации состоит из нескольких элементов:

  • решетка. Она выполняет несколько функций — декоративную (украшает верхнюю часть узла), обеспечивает безопасность (защищает людей или животных от случайного травмирования из-за попадания в емкость), фильтрование потока (препятствует попаданию в систему веток, мусора, посторонних предметов, грызунов);
  • надстройка. Это элемент, выполняющий роль переходника между решеткой и самой емкостью;
  • корзина. Она крепится верхней частью на надстройке. Служит для сбора песка, мелкого мусора и твердых частиц. Периодически корзину надо вынимать и удалять ее содержимое;
  • перегородка-сифон. Это элемент, снижающий скорость потока. Обеспечивает оседание в корзину мелкого мусора. песка, пыли;
  • сам дождеприемник. Внешний резервуар, выполняющий роль корпуса.

В некоторых моделях есть дополнительные элементы (например, фильтр-пескоуловитель). Встречаются и более простые конструкции, лишенные многих элементов. Обычно, такие модели используют в системах с открытыми лотками. Они легко очищаются от мусора, поэтому жестких требований к устройству дождеприемника не выдвигают.

Размеры и технические характеристики

            Существуют разные дождеприемники для ливневой канализации, размеры которых выбирают в зависимости от объема стоков и общей величины участка сети. По величине и особенностям конструкции элементы делятся на 6 классов:

  • класс A. Используются в дождевых системах частных домов. Предельно допустимая нагрузка на решетку составляет 1,5 т;
  • — B. Модели, применяемые на автопарковках. Допустимая нагрузка на решетку достигает 12,5 т;
  • — C. Используются на автотрассах или заправках. Максимальный весна решетке — 25 т;
  • — D. Выдерживают вес грузовика среднего размера. Устанавливаются в автопарках, стоянках, участках погрузки или разгрузки;
  • — E. Модели, используемые на площадках для тяжелых грузовиков. Решетки способны выдерживать до 60 т;
  • — F. Выдерживают давление до 90 тонн. Используются на площадках для спецтехники.

Когда выбирают дождеприемники для ливневой канализации, технические характеристики становятся основными критериями. Обычно учитывают следующие позиции:

  • площадь живого сечения;
  • масса и габаритные размеры;
  • полное открытие дождеприемника;
  • монтажный уровень решетки относительно корпуса;
  • собственная масса решетки;
  • собственная масса корпуса.

Чем больше дождеприемник, тем выше его параметры, в особенности площади живого сечения и раскрытия. Масса во многом зависит от материала. Есть пластиковые модели, которые отличаются малым весом. Однако, они не могут выдерживать большой вес и используются только на приусадебных участках частных домов.

Что потребуется для устройства?

  1. Дождеприемники. Собирают воду, располагаются по углам здания и в других местах, где установлены водосточные трубы. Они – часть конструкции точечной ливневой канализации. Устанавливают его точно под водостоком, чтобы струя попадала в самый центр.
  2. Приемные лотки или дренажные каналы. Устанавливаются в канаву открытой ливневой канализации. Чтобы вода уходила в сторону сливного колодца, необходимо создать наклон в его направлении, примерно 2 см на 1 м. Это часть конструкции линейной ливневки, маркировка у них схожа с пластиковыми дождеприемниками. Оптимальные классы А и В.
  3. Трубы. Устанавливаются на глубине, под землей. Попадая в них, вода перемещается в сторону колодца, монтируются также под наклоном. Применяют чаще трубы из пластика, диаметр зависит от нагрузки. Расчет производится по специальной формуле, которая определяет еще и оптимальный уклон системы.

    Рекомендуется воспользоваться консультацией специалистов для точного расчета, это будет напрямую влиять на то, справится ли система с потоком в период обильных осадков.

  4. Пескоулавливатель. Он же фильтр, который является частью конструкции дождеприемника. Такую же фильтрующую систему устанавливают перед выводом в коллектор, по желанию владельца участка.
  5. Ревизионные колодцы. Это конструкции, которые создают на местах поворота труб или через каждые 30 метров, если трубопровод прямой, а также в местах перехода на больший диаметр труб. Поверх них устанавливаются решетки, чтобы была возможность наблюдать состояние канализации. Стенки колодцев укрепляются бетоном, верхняя граница выше уровня грунта на 20-30 см, чтобы туда не попадала вода. Основание прокладывается щебнем.

Обязательно организуется место приема воды, если оно не предусмотрено ландшафтом. Для монтажа потребуется выкопать скважину, создать дренаж и укрепить стены (бетонными кольцами или автомобильными покрышками).

Сверху коллекторный колодец закрывают крышкой, воду можно использовать для хозяйственных нужд. Сделать его нужно заранее, чтобы направлять трубы в определенное место.
