Как подключить газовую колонку в квартире, монтаж в частном доме

Оглавление

Можно ли самостоятельно установить колонку

Строго говоря нет. Исключение составляют ситуации, когда хозяин квартиры или дома, лицензированный специалист. Подключение газовой колонки своими руками ведет к нескольким неприятным последствиям:

  • Отказ от гарантийного обслуживания — в техническом паспорте водонагревателя, компанией, выполняющей монтажные работы, делается пометка об их выполнении и вводе в эксплуатацию оборудования. Печать ставят только после официальной установки. Только с этого момента бойлер ставят на гарантию. Если нарушены правила установки газовой колонки, включая то, что монтаж должны выполнять квалифицированные специалисты, имеющие соответствующий допуск, компания производитель откажет в гарантийном обслуживании.
  • Штраф за самостоятельную установку — сумма которую придется заплатить, может варьироваться от 2-3 до 8 тыс. руб. Затраты на официальное подключение существенно ниже. Стоимость установки в Московской обл. составит 1500-1700 руб.
  • Необходимость в последующем узаконивании — газовые колонки должен устанавливать представитель Горгаза, либо специалисты компании, продающей водонагреватели, при условии, что у них есть соответствующая лицензия. Если монтаж был выполнен самовольно, даже при перенесении колонки на другую стену или соседнюю комнату, потребуется получение разрешения или узаконивание бойлера. Регистрация колонки в этом случае потребует существенных материальных затрат.

Наказание за самовольно установленную и подключенную газовую колонку описывается в КоАП РФ:

Статья 7.19. Самовольное подключение и использование … газа Самовольное подключение к … газопроводам, а равно самовольное (безучетное) использование … газа влечет наложение административного штрафа на граждан в размере от одной тысячи пятисот до двух тысяч рублей;

«Правила пользования газом в быту» (утв. Приказом ВО “Росстройгазификация” от 26.04.1990 N 86-П). Населению запрещается: 3.1. Производить самовольную газификацию дома (квартиры, садового домика), перестановку, замену и ремонт газовых приборов, баллонов и запорной арматуры. Ответственность за установку без разрешения несет собственник жилья.

Статья 165 УК РФ. Причинение имущественного ущерба путем обмана или злоупотребления доверием. Причинение имущественного ущерба собственнику или иному владельцу имущества путем обмана или злоупотребления доверием при отсутствии признаков хищения наказывается штрафом в размере до восьмидесяти тысяч рублей или в размере заработной платы или иного дохода осужденного за период до двух месяцев, либо обязательными работами на срок от ста двадцати до ста восьмидесяти часов, либо исправительными работами на срок до одного года, либо арестом на срок до четырех месяцев, либо лишением свободы на срок до двух лет.

Штраф за неправильное подключение, повлекшее за собой порчу имущества, составляет от 15-80 тыс. руб. Предусмотрена не только административная, но и уголовная ответственность. Самостоятельный демонтаж и монтаж газопотребляющего оборудования не допускается.

Это интересно: Подключение стиральной машины своими руками

Алгоритм установки

Установка газовой колонки должна проводиться специалистами

Документация регулируется законом о снабжении газом населения. Перечень отличается в соответствии с тем, меняете вы только модель, устройство и место расположения либо в первый раз устанавливаете оборудование.

Меняется модель

Колонка со временем устаревает и ее можно модернизировать, заменив на более современную

  • Купите сертифицированный газовый нагреватель. который разрешен к установке.
  • Возьмите в ЖЭКе заверенные копии схем системы газо- и водоснабжения с четко помеченным местом установки оборудования.
  • Потом отнесите заявление о замене при условии сохранения места установки в газовую службу. туда же заявления о ремонте магистралей воды и газа на участке.
  • Работы сделает газовая служба, она же отдаст Акт о вводе оборудования в эксплуатацию, соответствии требованиям.

Смена устройства и места установки

Как установить газовую колонку видео мастер класс:

  • Вам понадобится изменить схему подвода газа, воды, воздухоотвод .
  • Придите в пожарную инспекцию, чтобы взять Актом о состоянии дымохода.
  • Закажите проект переноса в ГОРГАЗе или частной сертифицированной организации, получите его.
  • Для многоквартирного дома понадобится разрешение на перепланировку от администрации города .
  • У вас на руках должен быть акт, проект, разрешение, техпаспорт котла или колонки, документ на право собственности квартиры. С этими документами и заявлением еще раз обратитесь в службу газа.
  • Специалисты установят и подключат оборудования, проведут первый пуск. Затем они опломбируют счетчик, выдадут Акт о вводе в эксплуатацию.
  • В конце у вас на руках должны быть акты, которые подтверждают безопасность от пожарной инспекции, технадзора, о вводе. Информация о переносе дополнительно подается в БТИ .

Первая установка

Чтобы установить газовую колонку требуется собрать довольно много документов

Если газ к дому не подведен, понадобится постройка линии газоснабжения. Это дорогой процесс, и многие владельцы частных домов предпочитают обходиться твердотопливными котлами. Для многоквартирных зданий подвод газа выполняется застройщиком, ЖЭКом или ведется владельцами в складчину.

На маленькой кухне колонку разместить немного проблематично, так как любой сантиметр на счету

  • Получение документации включает согласие на подачу газа от распределителей и транспортеров, расчет потребления, получение техусловий, разрешение на землеотвод под газопровод.
  • Проектирование состоит из заключения проектного договора, сбор и экспертизу документации, согласование в инстанциях, перечисленных в предыдущем пункте.
  • Строительство заключается в строительных и монтажных работах и вводе в эксплуатацию.
  • В конце заключается договор о газоснабжении в ГОРГАЗе или ОБЛГАЗе.

А вы уже выбрали кофеварку эспрессо для дома.

Как починить текущий кран, читайте здесь .

Подключение к баллону со сжиженным газом

Баллон, который будет подключаться к газовой колонке, должен быть оснащен редуктором с давлением стабилизации 300 мм вод.ст., а также минимальной производительностью паровой фазы 1 м³ в час

Также уделяют внимание подбору шланга – его длина должна составлять до двух с половиной метров, а внутренний диаметр должен быть от 12 миллиметров

Важно приобрести шланг, который выдержит работу с колонкой на газовом баллоне

При монтаже шланга нельзя его перегибать и перекручивать. Если шланг приходится устанавливать с изгибом, для этого пользуются переходниками и следят за радиусом изгиба (он не должен быть меньше 90 мм по своей внешней черте). Кроме того, шланг не должен изгибаться в пределах 50 мм от концов наконечников.

Установка запорного газового крана должна быть проведена перед колонкой так, чтобы к этому крану было легко добраться. После завершения монтажных работ шланг и другие соединения следует проверить для своевременного обнаружения негерметичных участков. Лишь после этого колонкой можно пользоваться для нагрева воды.

Читать дальше: Снять генератор калина 8 кл

Газовая колонка на сжиженном газе имеет несколько отличий. Во время подключения учитывают разницу в характеристиках пропана и метана, отличия во время горения топлива.

Пуск и наладка

После того как был произведён монтаж нового оборудования, необходимо начать поставку газа и запускать колонку в работу. Этот пункт работ может выполнить только газовщик, у которого есть на это определённое разрешение. Для этого необходимо будет заполнить и оставить специальную заявку и дождаться мастера. Если точно знать модель будущей колонки, то специалисты могут провести трубу прямо к ней. Только следует запомнить, что изначально производится монтаж колонки, после чего – газовой трубы. В другом же случае стоит остановиться в полуметре от места установки и использовать шланг. Этот способ поможет службам значительно сократит работу.

Немаловажный вопрос в подключении воды к колонке, ведь без неё просто невозможно в полную меру использовать оборудование. Для начала следует провести холодную воду, после чего стоит сделать разводку для горячей воды, которая будет идти по дому и по колонке. Если есть фильтр, то он однозначно облегчит задачу. Если же его нет, тогда стоит установить специальный очиститель на 90–100 мкм – это фильтр так называемой грубой очистки воды. Но также можно установить и тонкой очистки фильтр, но он будет на 10–20 мкм. Установка фильтров нужна для того, чтобы работа колонки проходила без перебоев и не засоряла трубы.

Существуют следующие способы подведения труб к газовой колонке:

  • можно сделать подвод трубы на небольшое расстояние и воспользоваться специальным шлангом из меди или латуни;
  • подключить напрямую при помощи металлопластикового или стального материала, в зависимости от того, из какого материала была выполнена разводка.

Сама процедура происходит следующим образом:

  • следует взять тройник, трубу и так называемый труборез, но он будет пригоден только для металлопластиковых труб;
  • в местах, которые кажутся самыми необходимыми, нужно сделать разрезы трубы;
  • при помощи фитинга нужно закрутить тройник к той трубе, по которой течёт холодная вода;
  • оставшийся отрезок трубы необходимо соединить с колонкой;
  • при наличии стальных труб нужен будет аппарат для сварки и, конечно же, умение им пользоваться;
  • следует использовать хомут-тройник, принцип такой же самый, что и в первом случае: нужно сделать отверстие, туда применить тройник и соединить с газовой колонкой;
  • паяльник потребуется в том случае, если стоят полипропиленовые трубы;
  • потребуется наличие труб ГВС, но если их нет, тогда необходимо провести одну трубу от колонки к каждому смесителю в доме.

Когда всё уже установлено и выглядит довольно прилично, можно смело приступать к запуску газовой колонки. Для начала следует проверить подключение на герметичность – нет ли нигде щелей, не течёт ли вода, не чувствуется ли запах газа. Проверить это довольно легко: необходимо взять мыльную воду и смочить стыки, а потом пустить газ по трубе. Если запаха нет – это значит, что всё герметично. Первый запуск следует выполнять в присутствии специалиста и строго следовать инструкции, которая находится в коробке.

Первым делом стоит определиться с напором подачи газа, который регулируется болтом, и с подачей воздуха, что регулируется при помощи шибера. Невозможно будет выполнить данную процедуру при отсутствии манометра, он покажет давление при включении колонки на максимум и минимум. Каким должен быть максимальный показатель давления, можно узнать в инструкции производителя. Оптимальным решением станет установка газа горелки на обычный уровень, при котором пламя будет постоянно синего цвета. Кстати, за этим также необходимо неоднократно следить, ведь в горении не должно быть никакого жёлтого свечения.

Что же касается стоимости не только самого оборудования, но и установки, то здесь выбор будет зависеть непосредственно от владельца. Если приобретать товар на рынке, то чаще всего установка идёт отдельным чеком, в отличие от специализированного магазина, где можно видеть полную стоимость товара и установки в одном чеке или же, чаще всего, такие магазины предлагают провести работу бесплатно. А также можно воспользоваться услугами сервисного центра. Тогда заключается договор на весь период проведения услуг, что будет являться гарантом качества.

В следующем видео вас ждет инструкция по подключению газовой колонки.

Правила установки газовой колонки в квартире: нормы, требования к дымоходу, СНиП

Здравствуйте, уважаемые читатели сайта. Знаете, что в плане экономии очень выгодно устанавливать газовую колонку в своём жилище

Важно только соблюдать правила установки газовой колонки в квартире

Процесс этот не такой уж сложный. Но требует участия профессионалов. Когда требуется только заменить старую колонку, этот процесс производится своими руками и в короткий срок.

Описание правил

Правила установки газовой колонки в квартире указаны в СНиП, а точнее в разделах 42-01-2002 и 42-101-2003.

Согласно тем правилам, установка газовой колонки в квартире в ванной вообще запрещалась. Так как её нельзя размещать в помещениях с серьёзной влажностью. Со временем этот критерий был отменён.

В домах, в которых 11 и более этажей газовые колонки (ГК) ставить запрещено. Нельзя их ставить в квартирах типа – студия. Так кухня и комната – это одно помещение. А в таких условиях устраивать ГК запрещено.

Если вы проживаете в многоквартирном доме, где меньше 11 этажей, то для ваших намерений действуют правила установки газовой колонки в квартире пятиэтажного дома. В таких домах обычно действует газификация.

  1. Обратиться в ЖЭК, предоставить заверенные копии проектов дымоходов и сетей водо и газообеспечения.
  2. Обратиться в пожарную инстанцию, чтобы получить акт о технических кондициях дымохода.
  3. Заказать проект о монтаже ГК.
  4. Получить разрешение от городских властей на монтаж ГК в своей квартире.
  5. Собрав документация и купив ГК, обращайтесь в газовую организацию и подавайте заявку на установку.

Для замены оборудования такой суеты не нужно. Исключение – дислокация данной техники. А если в доме до этого никогда не устанавливали подобные аппараты, понадобится документальное одобрение местной газовой хозяйственной организации. Также потребуется следовать правилам установки газовой колонки в квартире с соблюдением требований к дымоходу. Они отражены в действующих нормативах.

Газовые трубы монтируют только профессионалы. Как минимум они должны выполнить эти стадии:

  • внедрение тройника,
  • прокладку труб,
  • монтаж запорных арматурных составляющих около участки монтажа газовой техники.

Почему газовая колонка расположена так неудобно

В последнее время пенять на неудобную планировку хрущёвок и микро кухни в них считается чуть ли не хорошим тоном. Не станем обсуждать тонкости внутренней политики Советского государства в области решения квартирного вопроса полувековой давности. Рассмотрим вопрос, почему строители размещают прибор, нагревающий воду, так неудобно для конечного пользователя. Капитальщики, конечно, не сильно интересуются, где у конкретного владельца кухни будет висеть полка с посудой. Однако газовые приборы и коммуникации к ним устанавливают не просто так, а в соответствии с требованиями к газораспределительным системам и правилами пожарной безопасности. Общие требования и нормы, касающиеся газопроводов и газораспределительных устройств, собраны в СНиП 2.04.08-87 и СНиП42-01-2002.

Вкратце для владельца кухни, оборудованной газовой плитой и газовой колонкой, нормативы сводятся к следующим пунктам:

  • расстояние от газопровода до любых строительных конструкций должно предусматривать возможность демонтажа и монтажа оборудования – это значит, что газовая труба должна проходить на расстоянии не менее 70 мм от стены;
  • на газопроводе должны быть установлены запорные вентили, обеспечивающие перекрывание газа в случае необходимости и приборы учёта;
  • запорный кран устанавливается на высоте 1500 мм от пола и не менее 200 мм слева или справа от плиты;
  • трубы газопровода должны быть стальными, со сварными соединениями, использование гибкой подводки допускается только после запорного вентиля для подключения к приборам, длина гибкой подводки не должна превышать 3000 мм;
  • трубы, подводящие газ, запрещено замуровывать в стены: к местам соединения, запорным вентилям и счётчику необходимо иметь доступ;
  • газовая колонка должна быть установлена таким образом, чтобы её нижняя часть была не менее чем на 1200 мм от пола, а верх прибора был не ближе 300 мм к потолку;
  • расстояние от боковой поверхности газового нагревателя воды до стены должно предусматривать возможность снятия и установки нового прибора;

если рядом с газовой колонкой навешаны шкафы, между стенкой прибора и боковинами шкафчиков расстояние должно быть не менее 30 мм, это требование касается и случая оформления газовой колонки в шкаф – размеры шкафа должны учитывать габариты прибора плюс по 30 мм с боковых сторон и между лицевой панелью и дверкой.

Все работы, связанные с переносом газоподводящих труб и установкой газораспределительного оборудования требуется проводить, имея согласованный проект и силами профессиональных монтажников газового оборудования. Поэтому, если вы планируете перенести газовую горелку или изменить разводку газопровода, вам, в первую очередь, следует обратиться в управляющую компанию, то есть, жилконтору.

Монтаж нового устройства

Стоит ознакомиться с принципами установки колонки и как необходимо её подготовить, прежде чем ввести в эксплуатацию. Прежде чем начать устанавливать оборудование, следует найти подходящее место. Нужно подготовить саму стенку для размещения новой газовой колонки: вымыть её, сверить ровность при помощи уровня и провести трубу от дымохода примерно 110–120 мм.

Для монтажа прибора понадобятся следующие инструменты:

  • перфоратор;
  • крепления, такие как крючки, саморезы; их следует подбирать с учётом модели газовой колонки;
  • уровень, чтобы следить за правильностью установки оборудования.

Сама по себе процедура монтажа относительно проста. Необходимо внимательно посмотреть разметку на обратной стороне колонки и перенести её на стенку, куда будет ставиться агрегат. Затем следует проверить по уровню все отметки, после чего воспользоваться дрелью и высверлить отверстия для установки анкеров. У большей части современных колонок присутствует специальная пластина, на которую и производится крепёж всей колонки. Достаточно её просто приложить к стене и сделать пометки, куда необходимо будет вкрутить крепления.

После осуществления установки крепежа стоит приступить к креплению газовой колонки. В качестве дымохода специалисты советуют использовать гофрированную трубу диаметром примерно 100–120 мм, которая должна быть присоединена к выводу колонки и идти к выходу дымохода. Необходимо проследить за тем, чтобы всё плотно прилегало. Если могут быть любого рода огрехи, тогда стоит воспользоваться металлическим хомутом. Если приспособление имеет закрытую камеру для вывода дыма, тогда просто следует определить сторону, куда будет идти всё сгорание, и можно продолжить дымоход к той стене, которая ближе всего контактирует с улицей.

Стоит отметить, что после того как была произведена работа с перфоратором, вставляется дымоход. После чего его можно запенить или же использовать утеплитель, например, базальтовую вату. После того как проблема с приваркой агрегата будет решена, стоит перейти непосредственно к водопроводу.

Стоит рассмотреть те места, которые абсолютно не подойдут для установки оборудования.

  • Первое, нежелательное место – это ванная комната. Чаще всего в ней нет окна. Существуют модели водонагревателей, в которых угарный воздух выходит через отверстие, а тот, в свою очередь, через вентиляцию.
  • К одной из распространённых ошибок стоит отнести и ту, в которой хозяева пытаются спрятать устройство. Чаще всего используется шкаф. Если произвести установку газовой колонки в шкафу – это привлечёт к её неисправности.

Часто горе-мастера путают трубы подключения, что приводит к тому, что вода начинает попадать в трубу с газом и движется к соседям, после чего колонка просто выходит из строя. В этом случае сотрудники газовых служб имеют полное право отключить поставку газа и препятствовать этому нельзя, так как это является серьёзной угрозой для жизни не только жильцов квартира или дома, в котором установлена газовая колонка, но и окружающих.

Краткая инструкция по установке газовой колонки

Данную информацию не стоит рассматривать как руководство к действию. Производить замену колонки своими руками, так же как и работы с любой газовой техникой запрещено не только по закону, но и по здравому смыслу: такая «самодеятельность» в многоквартирном доме может привести к плачевным последствиям.

Для работы используют:

  • сертифицированную газовую колонку;
  • ПВХ водяную трубу;
  • фитинги типа «американка»;
  • труборезы;
  • паяльник;
  • металлопластиковую трубу для подвода газа;
  • фитинги для металлопластика;
  • газовые краны;
  • солевой и магнитный фильтр;
  • кран Маевского;
  • обычный водопроводный кран;
  • соразмерные гаечные ключи;
  • дрель;
  • а также дюбели и саморезы.

Ход работ и основные требования к ним:

Выбор места установки колонки должен основываться на возможности обустройства вытяжки по всем правилам и нормативам, удобства расположения колонки, а также на возможности подвода коммуникаций.

Объем помещения, в котором будет установлена колонка, должен составлять от 8 м³ и больше.

Колонки устанавливают только на несгораемых стенах. В другом случае трудносгораемую поверхность облицовывают оцинкованным листом от 0,8 до 1 мм толщиной, предварительно закрепив на стене лист базальтового теплоизоляционного картона от 3 до 5 мм в толщину.

ВАЖНО! На деревянных стенах установка колонок запрещена!

Колонку навешивают на стену, учитывая, что высота установки может быть произвольной, однако не перечить правилам установки воздухоотвода. От боковой панели колонки до стены должно быть не менее 15 см, а перед лицевой панелью колонки должно быть оставлено пространство не меньше чем на 60 см.

По месту установки колонки отмечают точки крепежа, затем просверлив их дрелью. Колонку крепят на саморезы.

Нормативы установки соединения колонки и системы подачи воды предусматривают использование металлических труб или гибких шлангов, внутренний диаметр которых равен не менее 13 мм. При этом длина шланга или трубы должна быть не более 2,5 м (аналогичные параметры должны быть соблюдены и при обустройстве подключения к системе газоснабжения).

Монтаж газового соединения с колонкой должен производиться только при установленном запорном кране.

Перед установкой дымоотвода проверяют тягу. В нормальных условиях она должна составлять примерно 1,96-29,40 Па (в зависимости от типа помещения).

Газоотводящая труба должна имеет не менее 110 мм в диаметре, при этом её длина не может превышать 2 м, но и не может быть меньше 300 мм. Уклон газоотводящей трубы должен быть не менее 2° вверх.

ВАЖНО! Самостоятельно осуществлять первый пуск воды по колонке также запрещено. Все работы, касающиеся тестирования системы, установки новой колонки или демонтажа старой должны производиться только квалифицированными представителями ГОРГАЗа

Схема установки колонки должна идти в комплекте с товаром

Там же приведены и советы производителя по установке данного прибора

Схема установки колонки должна идти в комплекте с товаром. Там же приведены и советы производителя по установке данного прибора.

Для установки колонок подходят только кухни и нежилые помещения, предназначенные для размещения данных отопительных приборов.

Однако в ванной комнате правила установки монтировать колонку запрещают, т.к. это помещение не соответствует основным требованиям (см. СНиП 2.04.08-87 ГАЗОСНАБЖЕНИЕ).

В ранее действовавших нормативных документах установка колонок в ванных была разрешена. Но после смены законодательства может идти речь разве что о переносе колонки из ванной комнаты в кухню или любое другое нежилое помещение при необходимости заменить прибор новым.

Рисунок 4 — Схема установки газовой колонки

Требования к установке колонок также позволяют рассматривать каждый отдельный случай: например, в частном доме, не принадлежащем к типовым постройкам, может быть предусмотрен монтаж колонки в широком коридоре или помещении без окон, но имеющем выход, однако, к просторной комнате с форточкой.

Рисунок 5 — Проверка тяги перед установкой газовой колонки

Как устанавливать колонку

Перед тем как подключить прибор, осмотрите помещение. Объективно оцените возможность установки газового оборудования в доме.

  • Проверьте соответствие помещения нормам СНиП (высота потолка, площадь и так далее);
  • Правильно подберите колонку. Она должна подходить к вашей системе водо- и газопровода. Если у вас случаются перебои с давлением, а вы купите мощную технику, то стабильной работы можно не ждать;
  • Самостоятельный монтаж проводится на метизы, которые идут в комплекте. Если таковых нет, то используются дюбели размером 10 мм;
  • Подключение к газу выполняется в последнюю очередь и проводится специалистами.

Организация дымохода

Установить трубы для отвода продуктов сгорания несложно. Если в доме есть дымоход с нормальной тягой, придерживайтесь следующих правил:

От патрубка нагревателя до входа в дымоход труба не должна поворачиваться более трех раз;
Нельзя подключать к одному отводу два устройства (например, патрубки колонки и турбированного газового котла);
Запрещено перекрывать вывод дымохода антеннами, флюгерами;
Важно соблюдать герметизацию труб при наращивании.

Есть два способа выполнить монтаж без дымохода:

  1. Подготовьте трубу из стали или асбеста. В месте отвода над колонкой проделайте сквозное отверстие. Нужно подсоединить трубу к патрубку прибора и вывести наружу. Труба должна возвышаться над крышей дома на 50 см, общая высота составляет не менее 5 метров.

  1. Выберите модель закрытого типа. Благодаря наличию закрытой камеры сгорания им не нужен дымоход. Горизонтальная труба выводится на улицу через отверстие в стене. Это называется коаксиальный дымоход. Внутри находятся вентилятор и две трубки. Вентилятор выталкивает продукты сгорания по одной трубе, а по другой поступает воздух для горения.

Ход работы

Документы собраны, место установки выбрано. Приступаем к монтажу:

  • Просверлите два отверстия для крепления, следуя разметке;
  • Закрепите колонку дюбелями или креплениями, которые идут в наборе;
  • Подведите газовый шланг ко штуцеру на корпусе. Он отличается от водных патрубков по диаметру;
  • Для организации водопровода от коллектора сделайте отдельный отвод на колонку. Так удастся избежать перепадов давления в системе, и напор горячей воды будет стабильным. К штуцерам подводятся гибкие шланги длиной не более 2,5 метра;

Используйте гофрированную или стальную трубу — подключите ее к патрубку корпуса и дымоотводу. Все щели изолируйте герметиком — можно использовать шпаклевку или асбест.

Подключение к газовой магистрали лучше доверить специалисту. По окончании работ можно проверить исправность техники. Откройте газовый вентиль, помажьте соединения мыльным раствором, чтобы исключить протечку. Откройте смеситель на подачу горячей воды. Если пошел горячий поток, значит, установка прошла успешно.

Мы привели порядок проведения работ. Действовать самостоятельно или обратиться к мастеру — решать вам. Во всяком случае, не забывайте об актуальном законодательстве и технике безопасности.

Указания по монтажу и обвязке

Перед креплением и подсоединением колонки своими руками купите 3 шаровых крана – один газовый, 2 водопроводных плюс соединители с накидной шайбой – американки. Диаметр арматуры – ½” (Ду15). Элементы крепежа поставляются в комплекте водонагревателя.

Обвязка водонагревателя с коммуникациями частного дома

Как самостоятельно установить колонку:

  • Приставьте нагреватель к стене в выбранном месте, разметьте очертания корпуса. Измерив расстояние до точек крепления, просверлите отверстия. Смонтируйте кронштейн либо поставьте крюки (способ подвеса зависит от модели агрегата).
  • Прикрепите водонагреватель, установите дымовую трубу согласно правилам. Вход круглого канала в кирпичную шахту выполняйте с помощью переходника, стык уплотните асбестовым шнуром.

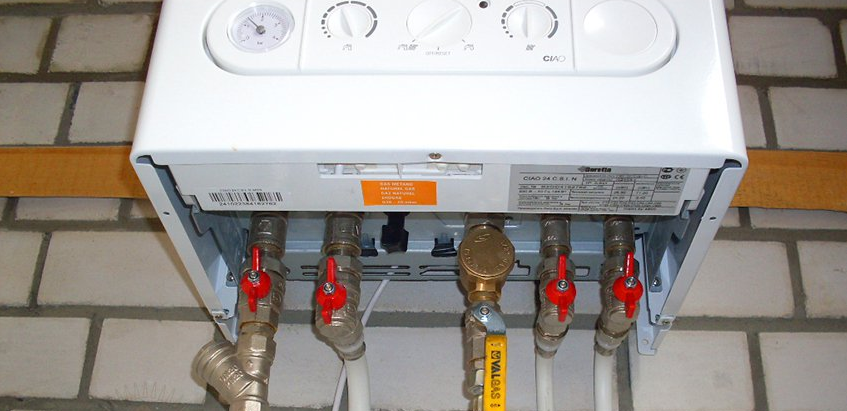

  • К штуцерам прибора прикрутите американки, затем краны. Будьте внимательны, не перепутайте газовый патрубок с водяным.Некоторые производители указывают на корпусе назначение штуцеров, в общем случае ориентируйтесь по заводской инструкции
  • Подсоедините холодный и горячий водопровод, откройте общий вентиль и таким образом проверьте герметичность стыков. Если протечки отсутствуют, подключайте газовую трубу, предварительно смазав уплотнительную прокладку солидолом.
  • Испытайте газопровод на проницаемость – откройте отсекающий кран и обмыльте соединения губкой. В месте утечки появятся пузыри.

Запуск и проверка нагрева воды на ГВС делается согласно инструкции производителя, но только после принятия прибора в эксплуатацию представителем организации – поставщика. Когда требуется заменить аппарат, процедура начинается с демонтажа, дальше работы ведутся в аналогичном порядке.

Монтаж бездымоходной (турбированной) версии колонки с автоматическим розжигом отличается способом прокладки газохода – горизонтально сквозь стену наружу. Двустенная коаксиальная труба ставится с небольшим уклоном в сторону улицы, чтобы стекал образующийся конденсат. Аппарат нужно подключить к электросети и заземлить – смонтируйте рядом розетку, запитанную через автомат номиналом 8 А, как показано на схеме.

Электрический накопительный прибор нагрева воды

В накопительном водонагревателе (бойлере) вода нагревается до 35-38ºС и затем ее температура поддерживается на этом уровне автоматически. При открытии крана теплая вода вытекает из емкости, а вместо нее в бак поступает следующая порция холодной воды. Длительность нагрева воды в данных водонагревателях зависит от двух параметров. Это объем бака и мощность ТЭНа. Чтобы потери энергии были минимальными, баки для воды выполняются теплоизолирующими (в виде термоса), что не позволяет отдавать тепло воды на нагрев помещения, где установлен водонагреватель.

Типовое устройство накопительного электрического водонагревателя

Такой аппарат можно подключить к обычной розетке, так как для постепенного нагрева воды не требуется высокая мощность. К примеру, 150-литровые водонагреватели такого типа потребляют не более 2 киловатт. Именно это обстоятельство и делает популярными эти приборы, поскольку их можно установить практически в любое помещение. Кроме того, высокий спрос на них обусловлен и другим преимуществом накопительных водонагревателей: воду можно расходовать с двух водозаборных точек одновременно – и на кухне, и в ванной.

С другой стороны, бойлеры имеют и некоторые недостатки. Это большие габариты, необходимость в периодическом техническом обслуживании: очистка нагревательных элементов от накипи, замена магниевого анода. Не секрет, что любой ТЭН в процессе эксплуатации покрывается накипью, что уменьшает его теплоотдачу, а, следовательно, растет расход электроэнергии на нагрев воды. Чтобы защитить ТЭН от накипи, возле него встраивают магниевый анод в виде стержня. Растворяясь в процессе эксплуатации, он уменьшает образование накипи. По мере изнашиваемости, а это зависит от интенсивности эксплуатации и уровня жесткости воды, анод меняют. Объем нагретой воды зависит от емкости бака, поэтому выбирая накопительный водонагреватель, нужно ориентироваться на нужную вам емкость.

На слишком большой бак расход электроэнергии будет больше, да и занимать он будет лишнее пространство. Поэтому стоит подумать хорошо, чтобы выбрать прибор с оптимальной для вас емкостью, не тратить лишние деньги и не занимать лишнюю площадь. Если водонагреватель необходим только для подачи теплой воды на случай периодических отключений, достаточным будет объем в 10-15 литров. Только для принятия душа будет достаточным прибор с емкостью бака 50 литров. Для горячей ванны потребуется бак объемом до 150 литров. В загородном доме, где отсутствует централизованное горячее водоснабжение, необходимый объем составляет 200 литров и более.

Большинство производителей выпускают модели горизонтального и вертикального исполнения, в последнее время созданы и современные универсальные конструкции (устанавливаются по необходимости – либо горизонтально, либо вертикально).

Разбор самых распространенных ошибок при установке

Самой частой ошибкой является установка газовой колонки в ванной комнате. В этом помещении, как правило, нет окна. Особенно опасно ставить колонки без дымохода. Есть модели водонагревателей, в которых угарный выходит через отверстия, а его отвод из помещения происходит через вентиляционное отверстие в стене.

Второй по распространенности ошибкой выступает стремление спрятать прибор, чтобы он визуально не выбивался из интерьера. Часто газовая колонка устанавливается в шкаф. Это приводит к нарушению правильного функционирования газовой колонки.


Даже если соблюдено расстояние в 10 см от стенок шкафа и отсутствует нижнее дно, то приток воздуха все равно будет недостаточным для охлаждения прибора. Он будет остывать дольше, что значительно сократит срок его эксплуатации

Третья ошибка, которая часто встречается, это перепутанное подключение газовой трубы в колонке. Это приводит к попаданию воды в газопровод. Жидкость попадает туда через газовую колонку и далее движется вниз по трубам. Так вода попадает в газовое оборудование соседей снизу, полностью выводя его из строя.


Удаление жидкости производиться газовыми службами. После обнаружения источника в квартире собственника отключат газ, и выпишут штраф. Так выглядит предписание об отключении газа

Препятствовать работникам ГорГаза выполнить отключение нельзя. В случае отказа будет вызван наряд полиции, так как подвергаются опасности жизни людей.
