Установка колосника в печи
Монтируют колосники при устройстве печи и камина, но при необходимости ремонта или замены колосника в агрегате требуется сначала понять причины повреждения колосника, или его смещения, или падения. Посадочное гнездо для колосника должно обеспечить не только механическое удержание решетки, но и тепловые зазоры для компенсации линейных расширений детали. Габарит в 0,5 см по всему периметру решетки минимален, но защитит и кирпичную кладку от повреждений при расширениях металла решетки, и саму решетку от деформаций при нагреве. У кирпича и металла слишком разный коэффициент линейного теплового расширения, и компенсационный просвет обязателен. Кирпичное обрамление – ряд под колосниковую решетку – стесывают с образованием угла. Это упрощает монтаж решетки, а если будет необходимость – и разборку с заменой колосника. Также упрощается и очистка решеток.
В просвет между металлом решетки и кирпичом засыпают сухой песок, или песчано-глиняную смесь, но никогда не применяют для этой цели цемент и растворы с цементным вяжущим. Асбестовые шнуры для контурной прокладки применяются, уплотняя крепление и не препятствуя тепловым расширениям. По правилам устройства печей и каминов с открытыми топками колосники должны монтироваться в плоскости под топочными дверцами через ряд кирпича, чтобы предотвратить выпадение горящего топлива при открывании дверец печи. Укладывают колосники только одной стороной, и путать стороны недопустимо – многие модели решеток имеют сужение сечений перемычек, это отлично видно: треугольные или трапециевидные уровни решетки должны смотреть сужающимися сторонами вниз, к зольной камере.
Габариты колосников стандартны, и проекты печей составляют, опираясь на эти установки. Если печь сложная, нестандартная и требуется аналогичный колосник, то его собирают из балочных элементов или модульных решеток небольших размеров. Лучшим материалом для колосников служит серый чугун, на втором месте сталь. Выбор зависит от вида топлива, и даже в ассортименте чугунных колосников имеется деление на дровяную или угольную модель печи. Проще смонтировать монолитный плитный колосник, но наборный вариант дает не только расширение возможностей, но по мнению печников и прослужит дольше. И ремонтировать наборные колосники проще и дешевле, ведь иногда нужно заменить всего одну треснувшую перемычку, а в монолитном варианте это невозможно без замены всей решетки.
Самостоятельное изготовление стальных колосников возможно, хотя срок работы такой детали вряд ли будет большим. Но при учете стоимости качественных чугунных колосников смысл в такой работе есть – мастер всегда может сделать новый стальной колосник и заменить, это обойдется намного экономичней приобретения готовой модели.
“>
Установка колосниковой решетки

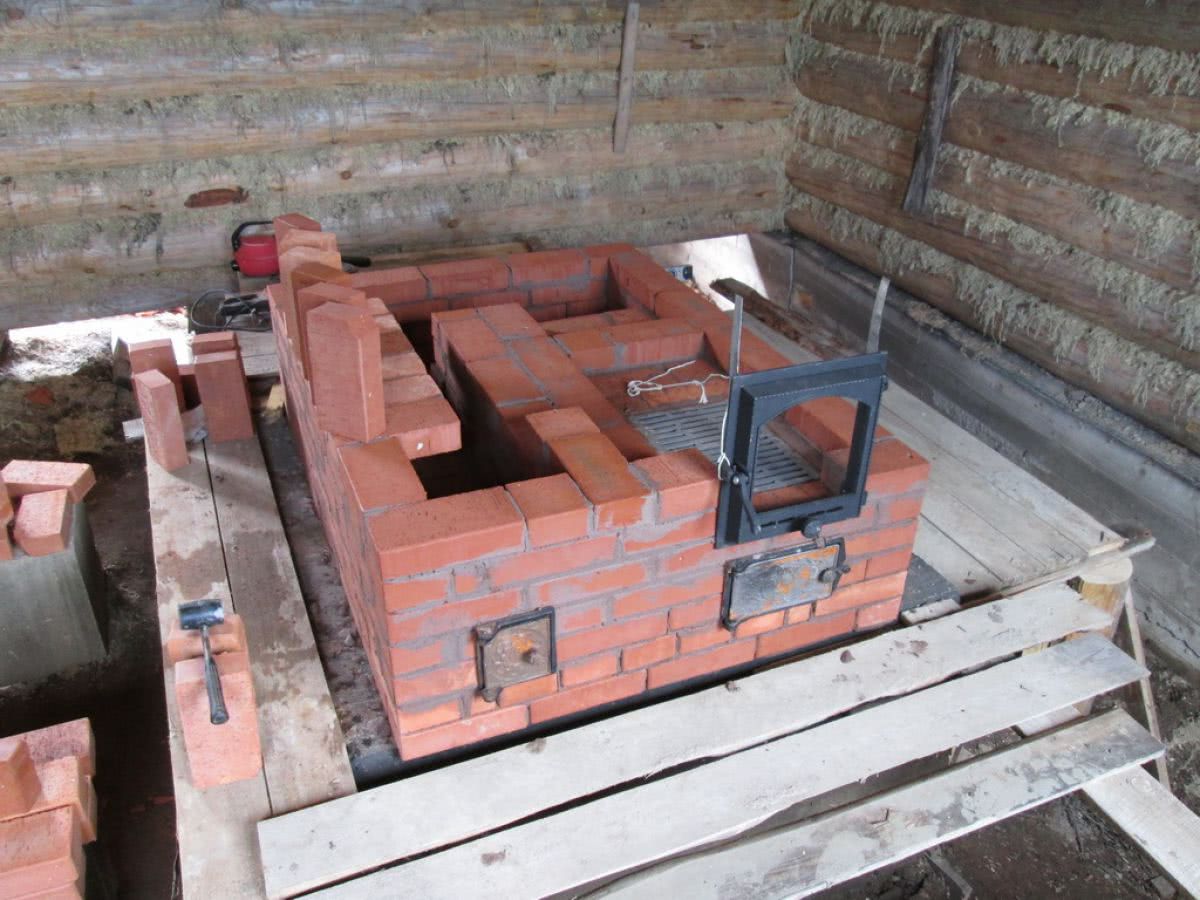

Колосниковая решетка, как правило, монтируется в процессе возведения печи. Однако, иногда приходится производить ее замену в уже эксплуатируемом отопительном приборе или сооружении. В таком случае необходимо обязательно разобраться, по каким же причинам произошло повреждение этого узла или его выпадение с посадочного места.

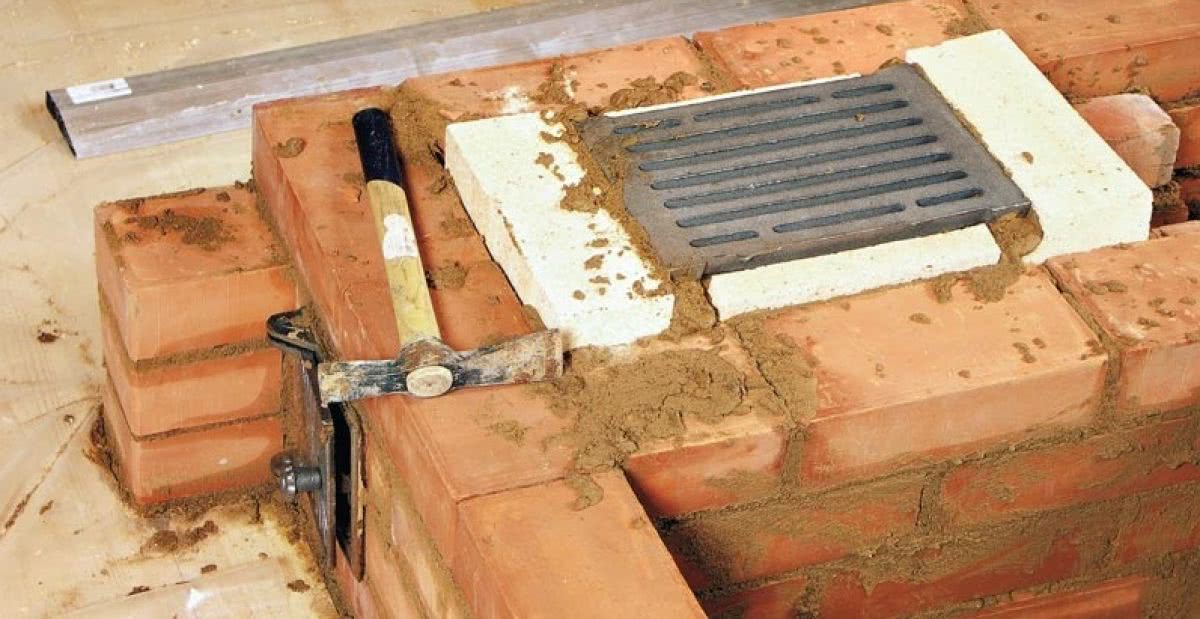

Пример установки колосниковой решетки в топочную камеру возводимой кирпичной печи
При постройке кирпичной печи посадочное место должно превышать размеры решетки на 5 мм по каждой из сторон ее периметра — этот тепловой зазор станет отличной защитой от повреждения кладки и от деформации самой металлической детали при их нагревании до высоких температур. Как известно, все материалы при нагревании расширяются, но коэффициенты линейного расширения кирпича и металла – весьма значительно различаются, и это требует обязательного компенсационного зазора.
Как правило, кирпичи, обрамляющие гнездо для колосниковой решётки, стесываются несколько на угол, примерно так, как показано на иллюстрации выше. Это облегчает и установку, и, в случае необходимости, демонтаж и замену решетки, упрощает процесс ее очистки.
Эти зазоры между кирпичом и решеткой заполняются сухим песком или же смесью песка и глины. Но ни в коем случае не используется цементосодержащий раствор. Иногда по этим щелям прокладывается и асбестовый шнур.
Как правило, плоскость колосника должна находиться ниже топочной дверцы на один ряд кладки – это предохраняет от выпадения горящих углей при открытии печи. Естественно, такое правило должно соблюдаться и в каминах с открытой топкой – нижний край очага должен быть выше колосников.
Колосник нужно еще и правильно уложить на место, не перепутав стороны. Очень часто перемычки колосников имеют треугольную (трапециевидную) форму в сечении. В этом случае заостренная сторона должна смотреть в сторону зольника.
В заключение необходимо кратко подвести итоги представленной выше информации:
Размеры колосниковых решеток чаще всего подчиняются стандартам. При составлении проектов печей обычно как раз и отталкиваются от этих установленных размеров. Но при необходимости можно собрать решетку более сложной или нестандартной конфигурации, используя отдельны балочные колосники либо модули небольшого размера.
Материал изготовления выбирается в зависимости от выбираемого топлива. Но однозначно лучшим, проверенным многолетней эксплуатацией материалом для печной металлической фурнитуры является чугун
Но и среди чугунных решеток есть подразделения на дровяные или угольные печи.
Важно при монтаже колосниковой решетки заранее правильно подготовить посадочное место.
Легче всего монтировать монолитные колосники. Но зато наборные и балочные варианты расширяют возможности, обычно служат дольше, да и ремонтопригодностью у них – намного лучше
Проще заменить один, например, треснувший колосник, нежели всю решетку целиком.
Тем не менее, некоторые хозяева печей стараются изготавливать колосники для своих приборов самостоятельно. Часто это мотивируется тем, что действительно качественный чугун стоит слишком дорого. А то, что сейчас встречается в продаже, по их мнению, зачастую не выдерживает никакой критики.
Да, стальная колосниковая решетка не прослужит слишком долго. Но для мастера проще и дешевле изготовить новую, нежели приобретать готовую модель.
Что ж, и такая точка зрения имеет свое право на существование. Для примера – видеосюжет на эту тему:
Немного истории
Раньше дрова жгли на глухом поде — воздух для горения подавали через немного приоткрытую топочную дверцу. Этот способ плох пожароопасностью — могут выпасть угольки из топки. Также сложно точно подобрать оптимальный режим горения — уж очень грубоват регулятор. Зола, со временем покрывавшая угли, тоже не способствовала нормальному сгоранию топлива — она прекрасный теплоизолятор (в загнетке русской печи именно так — в золе — хранили угли для следующей растопки). Поэтому стали ставить колосник — решетку на поде, через которую поступает кислород в зону горения. Сквозь колосник удаляется и зола — процессам горения ничего не мешает.
Отсутствие колосника или его повреждение некритично — печь работает и без него. Правда, КПД несколько ниже. И зона интенсивного прогрева кладки смещается ниже пода — теперь греется и основание зольной камеры. И тут надо быть внимательным, если печь установлена на деревянном основании.
О растворе
Раствор из глины и песка. Пропорции зависят от жирности глины. Наиболее часто встречающаяся 1:3. Величина помола роли не играет.
Неплохо добавить листовой асбест, размоченный в воде — он армирует глину. Меньше станет трескаться.
Щели лучше заделывать на прогретой кладке, предварительно смоченной водой. Крупные трещины забиваем раствором с осколками кирпича или шнуровым асбестом, вымоченным в глине. Его можно заменить на базальтовый шнур. Таким же шнуром герметизируем швы между баками (водогрейный, вход теплообменника-регистра и т. д.) и кирпичной кладкой.
Предварительно трещины очищаем от старого раствора и сажи. Сажа легко удаляется, если потереть сырой глиной. Как только глина стала прилипать к кирпичу — нормально. В противном случае не будет прочного соединения — сажа мешает адгезии глины. При ремонте пода и посадочного места колосника кладка также должна быть чистой.
“>
Цельные и наборные колосники
Так как камины и печи могут быть оборудованы разными топливными камерами, то и колосники в них устанавливаются разных размеров и конфигураций. Даже для современных топок, отличающихся своим необычным видом, можно подобрать подходящий вариант.
— цельные – конструкции монолитного типа, которые нельзя разобрать на элементы
В продаже вы можете увидеть самые разные типоразмеры, но покупатель, в первую очередь, должен обращать внимание на площадь камеры для топлива, от нее будет зависеть выбор колосника.
— наборные – устройства, состоящие из отдельных элементов. По своему принципу несколько схожи с конструктором «Лего», их можно собрать своими силами и сделать решетку для отопительной печи нужных размеров
Какие функции выполняют колосники для печей
Этот элемент печной фурнитуры позволяет добиться качественного горения топлива и поддерживать его, пока топится печь.
Когда одна порция дров или угля прогорает, зола ссыпается, и верхний слой топлива смещается на решетку, где лучше обдувается поступающим из зольника воздухом и интенсивнее горит. Благодаря наличию колосников упрощается задача просушивания влажного топлива.
От конструкции элементов зависит эффективность работы печи, а от материала, из которого они изготовлены, – долговечность
Важно также правильно установить решетку, чтобы она полноценно выполняла свои функции
Для изготовления печной фурнитуры чаще всего используют чугун и жаропрочную сталь. Колосники постоянно подвергаются воздействию пламени, поэтому лучше отдать предпочтение чугуну, т.к. он более прочный.
Топки печей различаются по размерам, бывают разных форм, поэтому производители изготавливают печное литье всех возможных конфигураций. Для нестандартных топок тоже можно найти подходящую модель. Колосники могут быть:
- Цельные. Монолитные модели, которые нельзя разобрать. Существуют различные типоразмеры, при выборе следует ориентироваться на площадь топки.
- Наборные. Состоят из отдельных элементов. Это своеобразный «конструктор», который можно собрать самостоятельно и получить решетку нужного размера.
Стальные колосниковые решетки делают цепными (напоминают ленточные транспортеры) или трубными (охлаждаемые модели, выполненные из труб).
Чугунные бывают нескольких видов:
- Плиточные. Это прямоугольные модели, которые устанавливают в твердотопливных котлах, отопительных печах, каминах. Они универсальны, главное, правильно выбрать типоразмер.

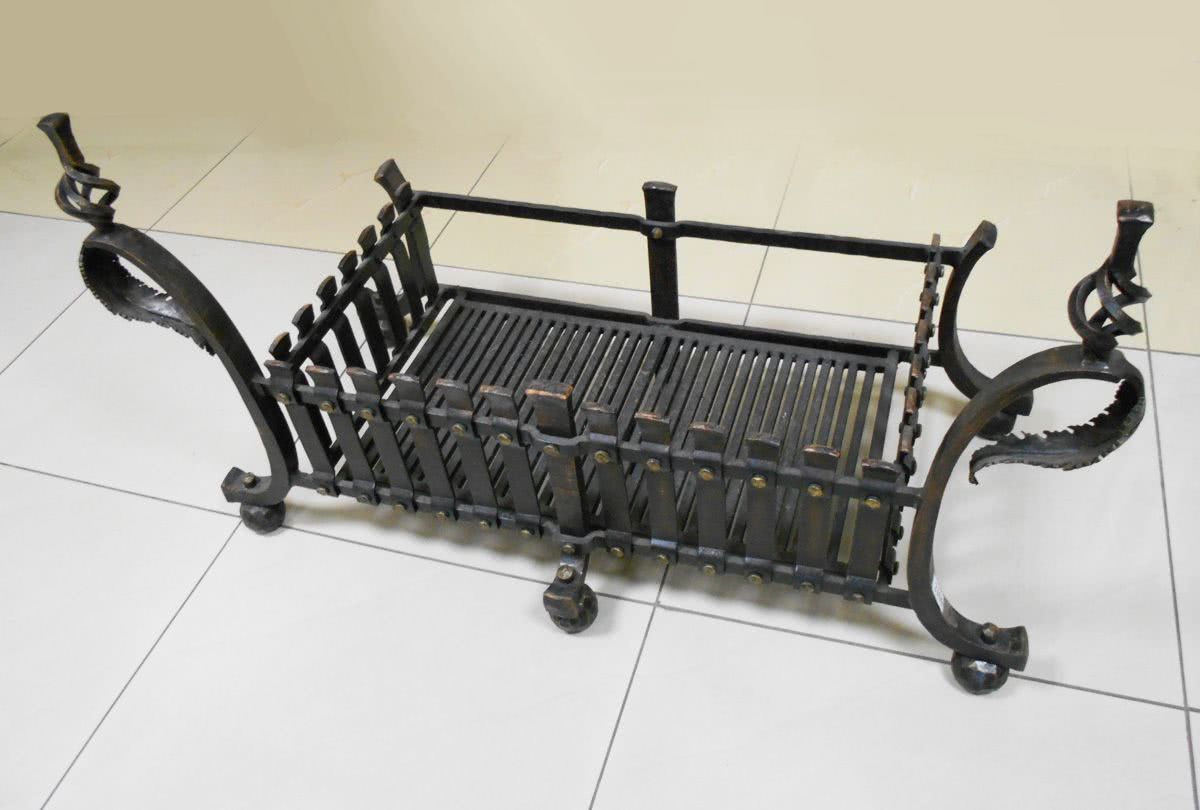

- Корзинные. Хороший вариант для открытых очагов, предназначенных для приготовления пищи, но поскольку они практически не используются, конструкция морально устарела.
- Балочные. Свое название получили из-за внешнего сходства со строительными балками. Это наборные конструкции, состоящие из одинарных или двойных элементов. Хорошо подходят для сборки колосниковых решеток нестандартных размеров.
- Подвижные решетки. Подвижными они называются из-за особенностей конструкции, позволяющих менять величину просветов. Решетки этого типа чаще всего выбирают для печей длительного горения.
Конструкция подвижной решетки. Элемент под номером 1 – тяга, 2 – горизонтальная ось вращения, 3 – собственно решетка.
Решетку нужно брать с таким расчетом, чтобы прутья выдерживали максимально возможный вес одной порции топлива. Уточнить, сколько способна выдержать конкретная модель, можно у продавца.
Если есть сомнения, проконсультируйтесь со специалистом.
Чтобы решетка хорошо очищалась от золы, просветы должны занимать не менее 40% площади всей конструкции. Если их меньше, топка будет работать менее эффективно, т.к. количества поступающего воздуха не хватит для интенсивного горения. При недостаточной вентиляции могут скапливаться газы. Если же площадь просветов больше, то вместе с золой в зазоры будет ссыпаться и непрогоревшее топливо.
Металлы расширяются при нагреве, поэтому устанавливать колосники нужно с минимальным зазором в 5 мм со всех сторон. В топке нужно стесать уступ, на который укладывают решетку кромками. В кирпичной печи место расположения обычно выбирают на один кирпич ниже дверцы топки. Это нужно, чтобы горящие угли не выпадали на пол.
При монтаже нежелательно плотно вмуровывать колосники. Разные материалы при нагревании расширяются в разной степени, поэтому слишком прочная неподвижная фиксация металлического элемента может закончиться деформацией металла или трещинами в кладке. Уложив решетку, пазы плотно заполняют песком без цемента.
Подводим итоги
- Лучший материал для колосников – это чугун. Он надежен и долговечен, его можно устанавливать в кирпичные и даже стальные печи.
- При выборе решетки нужно учитывать вес топлива и площадь зазоров. Монолитные модели проще в установке, а наборные хорошо подходят для сборки решеток нестандартных размеров.
- При установке обязательно оставляйте зазоры на расширение металла и не заливайте пазы цементом.
Если вы учтете все эти нюансы, новая колосниковая решетка прослужит десятилетия, и вам не нужно будет думать о ее замене.
Пути решения проблемы
При повреждении колосниковой решетки выхода два: заложить зольную камеру кирпичом или поставить новый колосник.
Вариант с закладкой приемлем только при нарушении целостности или наличии трещин и невозможности их устранения в основании зольника. Одновременно хорошо бы заменить дверцу топки с глухой на дверцу с решеткой для регулировки поступления вторичного воздуха. Но этот вариант однозначно создаст много лишних хлопот и снизит эффективность печи. Поэтому меняем колосник.
Колосник, как правило, делают из чугуна. Чугун сильно отличается от кирпича по КТР — коэффициенту теплового расширения. Данный показатель у железа много больше, чем у керамики. Поэтому колосник всегда ставится свободно с зазором в 5- 10 мм по всему периметру. Некоторые пособия рекомендуют засыпать зазоры между кладкой и колосником песком. Но это очень бестолковый совет. Ненужный и даже вредный. Во-первых, песок от жара углей (а он может достигать 1100 градусов Цельсия) попросту спекается — стеклуется, намертво приваривая колосник к кладке и лишая его необходимой свободы. Во-вторых, этот промежуток после первой же топки заполняется золой — негорючим и неспекающимся материалом. Так зачем делать лишние телодвижения?
На рисунке представлено правильное (внизу) и неправильное (вверху) положение колосника
Обычно колосниковую решетку ставят в кирпичное корытце или в выбранные в кирпиче пазы. При нарушении целостности этих пазов и невозможности их восстановления придется придумывать какие-то подпорки. Иногда пытаются выйти из положения, вбивая в швы кладки гвозди, пластинки металла и т. д. Все это напрасно — металл быстро подвергается отпуску и перестает держать колосники, а более массивные железяки недопустимы — они порвут кладку.
Виды колосников
Материал
Температура в печи достаточно высокая, что вынуждает мастеров изготавливать решетки из специальных металлов:
- Наиболее прочной является чугунная решетка для печи.
- Существуют также стальные детали, наиболее популярным из которых является жаропонижающая сталь. Такие колосники не поддаются окислению и коррозии при горении пламени, а также не деформируются. Данные приспособления могут иметь разные размеры и формы, изобилие которых обеспечивает возможность выбора решетки даже для нестандартной модели печки.
Пример колосниковой решетки для печи
Цельные и наборные
Для удобного использования можно выбрать различные конструкции колосниковый решеток:
- Цельные. имеют вид монолитных решеток, их не раскладываются на меньшие составляющие. У большинства производителей размеры колосниковых решеток для печи стандартные, ориентированы на наиболее популярные модели печей. Выбор размеров цельных деталей достаточно велик. Отдать предпочтение определенному товару следует учитывая площадь топливной поверхности.
- Наборные колосники. Они имеют разборную форму, собираются самостоятельно. Количество их составляющих зависит от нужной площади устройства. Это гарантирует их универсальность, ведь колосниковая решетка для печи может быть выполнена в любом размере, подходит для нестандартных печей.
Неподвижные
Неподвижные устройства – решетки, которые не передвигаются.
Подвиды неподвижных колосников:
- плиточные плоские, наиболее популярные;
- корзинные, используются редко;
- балочные.
Плиточные – это детали, имеющие форму прямоугольника, являются наиболее популярными. Их можно использовать для любых моделей, они универсальны и легкие в установке. В магазинах представлен огромный выбор колосниковых решеток именно этого вида.
Корзинные колосники не пользуются большой популярностью, ведь используются для открытых печей. В старину они были составляющими печей, на которых готовили еду. Сейчас для этого используют газовые и электрические плиты.
Балочные решётки визуально напоминают строительную балку. Они собираются только вручную. Нравятся потребителям своей универсальностью, возможностью установки в любую печь.
Подвижные
Подвиды подвижных колосников:
- полноповоротные;
- качающиеся;
- цепные.
Подвижные печные колосники состоят из нескольких деталей. К ним относятся секции и вал. Благодаря возможности вращения, упрощается процесс чистки от золы. Подвижные решетки делят на полноповоротные и качающиеся: угол наклона первых равен 180 градусам, вторые могут вращатся от 30 градусов. Еще один вид таких решеток — цепной. В его конструкции элементы соединяются друг с другом цепями. Минус данного вида колосника — неполное сгорание дров или угля.
Колосники
Замерив температуру в топке, можно увидеть, что максимальный жар находится прямо над колосником, а под ним идёт активная воздушная вентиляция, она охлаждает решётку колосника снизу, не давая ей стать мягкой или расплавиться.
Отсюда вывод – чем больше воздуха подходит к колоснику, тем качественнее он охлаждается.
К этому стоит добавить, что необходимо следить за уровнем осыпающейся золы, чтобы поддувало не переполнялось, в противном случае циркуляция воздуха будет недостаточной, что затруднит охлаждение решетки колосника и быстро выведет её из строя.
Если печь планируется топить дровами, то решетку следует установить ближе к задней стенке, слегка приподняв дальний край, это улучшит тягу.
Под угольное топливо колосники закладывают горизонтально и на ряд ниже дверки топки, используют для этого штучные чугунные решетки, а не одну сплошную, так как она менее прочная и может быстро сломаться.
Колосники для печи назначание, виды, выбор, установка своими руками
Данное изделие выпускается в четырех различных формах. Чугунный колосник, предназначенный для установки в печь, может быть:
- Плоским плиточным.
- Балочным.
- Корзинным.
- В форме подвижной решетки.
Как правильно подобрать изделие под определенный размер печи и разновидность топлива, используемого в ней?
Для того чтобы чугунный колосник, устанавливаемый в печь, прослужил достаточно долгое время, его следует подбирать с учетом применяемого топлива. К примеру, изделие, размер которого 250, 300, 330 на 252, 140, 250 на 180 или 140 на 120 лучше подходит для применения под дрова или брикеты. А вот под уголь чугунный колосник должен иметь уже другой размер: 300 или 350 на 205. Такое отличие мотивируется тем, что при сгорании угля происходит выделение гораздо большего количества агрессивных продуктов горения.
Большое значение имеет толщина прутьев, из которых сделано изделие. От этого зависит, какую максимальную массу топлива можно положить в печь.
Что касается площади просветов, то хороший чугунный колосник должен иметь величину данного показателя в пределах 40 %
Причем неважно, это наборное балочное изделие или же литая плита. А вот снижение площади просвета может привести к недостаточно полному сгоранию топлива и повышению образования газов. Чугунный колосник, предназначенный для установки в печь, может иметь какую угодно форму, однако о его качестве судят по материалу, из которого он изготовлен, а также по толщине прутьев и размеру щелей
Чугунный колосник, предназначенный для установки в печь, может иметь какую угодно форму, однако о его качестве судят по материалу, из которого он изготовлен, а также по толщине прутьев и размеру щелей.
Обзор колосников для каминов и печей
Современные дровяные печи мало похожи на свои старинные аналоги как снаружи, так и внутренней конструкцией. Они отличаются меньшими размерами, высокой тепловой продуктивностью, а в топочной части уже традиционной деталью стали колосники для печей. Не всем горожанам известно, что такое колосник, хотя различные каменки, очаги, буржуйки и камины делаются частыми атрибутами в загородном доме или на даче.
Колосник – это чугунная решетка для печи, разделяющая топку и зольное отделение, и служащая для укладки твердого топлива (дров, угля, брикетов). Сквозь щели поступает кислород из поддувала, усиливая тем самым горение и повышая продуктивность. Дрова и уголь сгорают с минимальным остатком, а зола и пепел осыпаются в зольник.
Не каждый металл годится на колосники для каминов и печей, ведь решетка испытывает разрушительное воздействие высокой температуры и кислорода и постепенно сгорает. Лучшим и надежным материалом является чугун, который используется также для изготовления фурнитуры: дверок, задвижек, декоративных элементов.
Разновидности чугунных колосников
Они бывают четырех видов:
- плиточные плоские;
- балочные;
- корзинные;
- подвижная решетка.
1. Плиточные модели представляют собой прямоугольную решетку стандартного размера, применяются в печах, каминах и котлах. Это популярная форма, широко распространенная в готовых металлических печах.
2. Балочные колосники – наборная конструкция из чугунных реек, одинарных или отлитых попарно. Они хороши для нестандартных топок самодельных очагов, нужно лишь учитывать стандартную длину конструкций при формировании монтажной площадки. Балки должны свободно ложиться и выниматься из топки, а зазор на расширение быть не менее 5 мм, иначе неизбежна деформация металла и повреждение кладки.
3. Корзинный тип раньше применялся в открытых топках старинных кухонных очагов, но сейчас они стали неактуальны.
4. Подвижная колосниковая конструкция используется в отопительных печах длительного горения. На ней можно регулировать ширину зазоров, осуществляя тем самым прочистку печи.
Конструкция колосниковой решетки
Размер колосника зависит от топлива, которое будет применяться в дальнейшем. Для использования в быту рекомендуются конструкции двух вариантов – цельные и составные.
Первый вариант состоит из литой решетки из чугуна, которая подбирается по размеру топочного отделения. Второй тип собирается из отдельных элементов.
Размер составного колосника определяют так же, как и цельный, по размерам топки. Помимо видового различия, устройства делятся и по функциональным функциям.
Конструкция чугунной решетки бывает двух видов: полноповоротной и качающейся. В первом случае элементы имеют способность поворачиваться горизонтально на 180 градусов, что позволяет сбрасывать золу и шлак.
Такая конструкция предполагает проточку в топочном отделе для дополнительных отверстий. Изготовить полноповоротную систему в домашних условиях крайне сложно.
Во второй конструкции элементы имеют колыбельные элементы движения, вращение происходит вокруг под углом 30 градусов. Эта система имеет способность разрыхлять скопившийся шлак.
По конструкции колосник бывает цепным и трубным. В первом случае модель напоминает ленточный конвейер. Во втором, выполняется из труб, имеет функцию охлаждения.
Охлаждаемая колосниковая решетка состоит из литого змеевика, который изготовляется из чугуна. Такой вид применяется в системе водяного отопления и трубного водоснабжения. Внутри охлаждаемого колосникового устройства циркулирует теплоноситель. Охлаждение применяется при горении угля, так как его температура составляет тысячу градусов.
Ставим колосник
Вообще хорошо бы установить причину выпадения колосника и устранить ее. Если треснула кладка и разошлась с риском попадания углей на конструкции дома, то требуется однозначная перекладка этого участка печи. Особенно если обрушилось перекрытие над каналом поддувала. Но вообще решать надо по месту — сложно давать советы по ремонту заочно.
Так что если нет возможности переложить этот участок пода, то ставим по углам зольника небольшие столбики из кирпича. Примерное сечение 2х2 см. Приклеиваем их раствором того же состава, что и при ремонте трещин — об этом чуть ниже.
На рисунке схематично показано расположение колосника в теле печи
Справа (по рисунку) можно поставит пластинку из кирпича для поддержки колосника — смещение колосника к топочной дверце печи не повредит. А уменьшение сечения будет незначительным. Им можно пренебречь.
Слева (следуя рисунку), где проходит канал для поступления воздуха и удаления золы, придется ставить два столбика. Очищаем кладку от золы и сажи, и клеим. На обычный глиняный раствор. Только предварительно следует смочить поверхности водой.
Иногда такую вклейку заменяют П-образной металлической стойкой. Просто ставят ее под колосник, как миниатюрные строительные козлы. Правило прежнее: стоит свободно, есть запас на расширение.
Установка решетки
Загрузить в печь поленья, разжечь их, потом подбросить угля – дело нехитрое. Важнее другое – чтобы и дрова горели хорошо, и чтобы уголь отдавал жар по максимуму.
А чтобы это обеспечить, в печах (независимо от того, русская ли это печь, шведская, финская, или вообще камин) должны быть и хороший приток воздуха, и освобождение от золы и шлака.
Для этого и нужен колосник для печи, чтобы и топливо хорошо горело, и жар сохранялся дольше.
Но для того, чтобы воздух, все-таки, поступал в топочную камеру, делают дополнительную камеру – поддувало – расположенную под топкой. Эти две камеры разделяет колосниковая решетка, препятствующая падению топлива вниз.
Печные колосники представляют собой металлические прутья (чаще всего — чугунные) различной длины, что позволяет подобрать их по габаритам топки. Колосник чугунный для печи в сечении имеет клиновидную или трапецеидальную форму.
Укладываются такие элементы в решетку широкой стороной вверх. Этим облегчается доступ воздуха снизу к очагу горения, а зола через промежутки между колосниками свободно падает в поддувало.
Колосниковая решетка, являясь одним из важнейших элементов любой печи, выполняет следующие функции:
- делит топочную камеру на две части – топку и поддувало;
- в топке может размещаться топливо для предварительной сушки;
- равномерно распределяет воздушный поток из поддувала;
- обеспечивает нормальную тягу;
- во взаимодействии с дверцей поддувала позволяет регулировать пламя в камере горения.
Колосниковая решетка для печи — функции
Материал, из которого изготавливается колосниковая конструкция, должен длительное время выдерживать эти агрессивные воздействия.
Наиболее подходящим материалом для этих целей является чугун, поскольку только он может работать в таких условиях. Именно из него изготавливаются практически все составные элементы колосниковых решеток.
Поскольку конструкции и габариты печей могут быть различными, то и конструкции колосниковых решеток различаются между собой. Различают такие колосниковые конструкции:
- цельнолитые;
- составные;
- неподвижные (плиточные плоские, корзинные, балочные);
- подвижные (полноповоротные, качающиеся, цепные);
- охлаждаемые.
Металл имеет свойство расширяться при высокой температуре, поэтому колосник необходимо устанавливать с небольшим зазором не более 5 миллиметров в каждую сторону.
В топочном отверстии уступ требуется стесать, на нем в дальнейшем будет располагаться сама решетка. В печи из кирпича место для колосника в основном выбирают ниже открытия дверцы топки на один кирпич. Это необходимо учитывать для того, чтобы горящие дрова и угли не попадали на пол.
На этапе монтажа не стоит плотно устанавливать колосники, так как при нагревании материал способен к деформации. Это может привести к поломке изделия и трещинам в самой печи.
Для изготовления решетки в котел чаще всего выбирается неподвижная балочная конструкция. Это составная модель, за основу которой берется квадрат или же прямоугольник из четырех балок.
Данный квадрат необходимо изготовить по размеру топочного отделения, в котором будет эксплуатироваться колосниковая решетка. В его основание приваривают балки небольшого размера, при этом также нужно учитывать расстояние между ними. Оно должно быть такое, чтобы материал не падал в процессе горения, и сожженные остатки могли легко просачиваться сквозь данные отверстия.
Топка
Топка – это специальная камера для сжигания того или иного вида топлива.
Для того чтобы оно хорошо горело, в топку должно поступать достаточное количество воздуха через поддувало, подача регулируется при помощи дверки.
Расстояние от колосников до плиты
Лучше всего печь построить таким образом, чтобы всё, что в неё попало сгорело полностью, а не осело в дымоходе в виде несгоревших частиц.
Важную роль в этом играет ширина топки и расстояние от колосников до плиты.
Примерная ширина топки составляет 30-40 см. Высота топочной камеры или, по-другому, расстояние от колосников до плиты в идеале 70-100 см.
При достаточной высоте топливо сгорает до конца и не засоряет дымоходную систему.
Поддувало
Поддувало – это главная воздушная камера печи, через её дверцу поступает воздух, охлаждающий колосники и питающий топку, а значит огонь кислородом.
Помимо этого поддувало служит местом сбора золы и других топливных отходов, которые удобно доставать через дверку, поэтому она должна быть комфортных размеров.
Но стоит помнить, что поддувальная дверка всегда будет меньше, чем сама камера.
Ее закладывают на втором ряде кладки печи, тогда её можно использовать как дополнительный рычаг управления тягой дымохода.
Печь на даче используется редко и потому, при разгорании дров, может поначалу дымить, пока не прогреется труба.
Чтобы каждый раз не испытывать себя на выносливость и геройство, лучше во время закладки запроектировать дополнительные задвижки.
В этом случае можно при растопке открыть прямой путь в трубу, чтобы прогреть её, а затем закрыть и открыть задвижку в коленный дымоход, для обогрева помещения.
Интересное видео колосники в печку
Дровяная печь – одно из тех древних изобретений человечества, что широко используется и по сей день. Конструкция этих сооружений, безусловно, со временем изменялась, усовершенствовалась, с целью повышения эффективности работы, расширения функциональности. Однако, неизменным оставалось наличие некоторых отделов и деталей – это топочная камера, дымоходная труба, задвижки и, конечно же, колосник для печи.
Колосник для печи
Колосник по своей сути является разделителем между топочной камерой и зольником. Помимо этого, благодаря его решетчатой конфигурации обеспечивается подача воздуха, без которого никакой процесс горения твердого топлива — невозможен. Понятно, что колосник постоянно испытывает экстремальные термические нагрузки, а оттого – и внутренние напряжения, что налагает особые требования к его конструкции и материалу изготовления.
Поэтому чаще всего даже в самодельных печах стараются использовать колосники заводского изготовления – проверенные эксплуатацией модели, на долговечность которых можно положиться. Размеры, конфигурация и стоимость колосниковой решетки зависит от конструкции печи, параметров топочной камеры, а также от разновидности используемого твердого топлива.
Процесс изготовления
Если возводятся железные печи для бани своими руками, то цена готовой конструкции очень сильно снижается, так как в процессе работ используются недорогие элементы из металла
Эстетические характеристики самодельных сооружений, конечно же, не могут сравниться с рыночной продукцией, но в некоторых ситуациях денежный вопрос стоит на первом месте, а качеству уделяется большее внимание
Расположение топки и поддувального отверстия.
Основные инструменты
- Сварочный аппарат для соединения отдельных фрагментов конструкции.
- Электроды (тройка или четверка) к комплекту оборудования.
- Болгарка необходима для раскроя составных частей.
Последовательность операций
- Трубный прокат разрезается так, чтобы получилось две части, одна из которых должна быть длиной 90 см, а другая – 60 см. Первая будет использоваться в качестве основы. Что касается второго куска, то он пригодится для бака.
- В базовой трубе проделываются два отверстия, которые будут соответствовать габаритам топки и поддувала. Из вырезанных частей изготавливаются дверцы. На них крепятся крючки, петли и прочие аксессуары.
- Далее фиксируется колосниковая решетка, необходимая для поддержания твердого топлива. Для этого в боковых стенках прорезаются отверстия. К самой решетке привариваются ушки.
- С задней стороны топки проделывается круглое отверстие, предназначенное для дымохода. Оно должно находиться чуть выше металлической сетки, которая выполняет функцию удержания дров.
- Сверху изготавливается емкость для камней. Что касается водогрейного бака, то он располагается ближе к камере сгорания. Одна часть укладывается на топку, а другая из них устанавливается на стойки.
- Готовая печь инсталлируется на специальные ножки, сделанные из металла. Под ней также должен находиться лист железа, чтобы избежать неприятных моментов, связанных воспламенением пола.
На схеме отражено расположение камней.
