Как обложить выносную топку кирпичом в бане

Действия по восстановлению тяги

После устранения вышеперечисленных причин можно воспользоваться специальными приспособлениями для регуляции тяги:

• анемометр – определит тягу в дымоходе;
• стабилизатор тяги – представляет собой «зонтик» над верхним срезом трубы дымохода, не просто повышает тягу, но и регулирует ее;
• дефлектор – является устройством, усиливающим тягу;
• ротационная турбина – разновидность дефлетора.

В заключение можно с уверенностью утверждать, что печь, сложенная из кирпича, будет надежно служить при условии соблюдения определенных правил. Не стоит изменять однажды сложенную печь, перекладывать ее отдельные части, тем более стены, так как резко увеличится вероятность растрескивания и даже обрушения всей конструкции. При возникновении необходимости печь подвергается полной разборке и перекладке.

Как установить печь с выносной топкой в баню, смотрите в следующем видео.

Выбор места для печи в бане

Монтаж банной печи начинается с выбора места

Обращаем внимание на расположение балок перекрытия и крыши. Все горячие элементы печи, топки и дымохода должны быть теплоизолированы по отношению к деревянным конструкциям. При расположении печи нужно учитывать, что каждый случай индивидуален

Загибы дымохода нужны в двух случаях: для большей теплоотдачи сгоревших газов и для создания динамического сопротивления при слишком большом диаметре дымохода по отношению к объему топки, или слишком сильной тяге (высокий дымоход)

При расположении печи нужно учитывать, что каждый случай индивидуален. Загибы дымохода нужны в двух случаях: для большей теплоотдачи сгоревших газов и для создания динамического сопротивления при слишком большом диаметре дымохода по отношению к объему топки, или слишком сильной тяге (высокий дымоход).

Поскольку топочная сторона печи в нашем случае выводится в соседнее помещение — то место нужно выбирать там, где есть возможность вырезать для этого часть стены. При этом необходимо учитывать особенности сразу двух помещений.

Чтобы процесс горения в печи был стабильным — в помещение расположения топки нужно обеспечить приток свежего воздуха. В противном случае неполное сгорание может привести к отравлению угарным газом.

Материалы и их количество

Нужно знать, что основным материалом является именно кирпич, и конструкция печи для бани с топкой из предбанника состоит по большей части из него. Поэтому выбору кирпича стоит уделить львиную долю времени.  На этом материале ни в коем случае не нужно экономить, для печи нужна качественная основа.

Эксперты рекомендуют использовать огнестойкий кирпич. Он бывает таких размеров:

• стандартного – 23 на 12,5 на 6,5 см;
• зауженного – 23 на 11,4 на 6,5 см;
• уменьшено зауженного – 23 на 11,4 на 4 см.

Лучше всего подойдет шамотный кирпич соломенного окраса.

Кроме кирпича вам нужно будет обязательно иметь:

• глину для раствора;
• колосники классических размеров – 5-7 шт;
• дверку для отверстия с поддувом;
• дверку для отверстия топки – 25 на 28 см;
• дверку для еще одного отсека с камнями;
• шамотные изделия – 7-8 шт..;
• уголки стандартного размера из стали – 5-7 шт.;
• углы классического размера для перекрышки;
• достаточное количество песка – как речного, так и кварцевого.

Этих материалов достаточно, чтобы уверенно приступить к работе.

Необходимость принятия мер безопасности

Поскольку банная печь – это металлическая конструкция, она при эксплуатации раскаляется до высоких температур и принятие мер безопасности, в том числе и противопожарных, является необходимым мероприятием.

Требования к монтажу:

1. Печь следует располагать на расстоянии полуметра от банных стен, а возле перегородки, через которую выходит топочный канал, устанавливают тепловой экран, сделанный из изоляционного материала. Такие защитные экраны для банных печей достаточно важны, ими не следует пренебрегать.
2. Когда на боковой стенке имеется одинарная теплоизоляция из металлического или цементного листов толщиной около 1 миллиметра, оставляют меньший промежуток – до 25 сантиметров. При применении двух листов (двойная изоляция) расстояние делают равным 12,5 сантиметров. Фиксируют теплоизоляционный материал так, чтобы он не касался потолочного перекрытия и пола, не вплотную к стене, а оставляя 3-сантиметровый зазор.
3. Расстояние от поверхности конструкции до потолка не должна составлять меньше 120 сантиметров. Между топочной дверцей и ближайшей дверью соблюдают промежуток, равный минимум 125 сантиметров. Топочный канал располагают в 40 сантиметрах от деревянной стены, но при наличии защитного экрана расстояние делают до 25 сантиметров.
4. С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.

Монтаж

Отступление от правил установки банных печей – самая распространенная причина пожара.

Вот ряд рекомендаций, чтобы этого избежать:

• Печи должна отстоять от стены как минимум на 35-50 см, если баня построена из пожароопасных материалов.
• Воздушный зазор между металлическими частями печи и любой деревянной конструкцией должен быть не менее 1 м. Если габариты бани сделать этого не позволяют, необходимо применять выносные защитные спецэкраны.
• Дверца топки должна отстоять от противоположной стены на полтора метра минимум.
• Печь категорически запрещается устанавливать непосредственно на пол, состоящий из горючих материалов: сверху на доски укладывают картон, покрытый базальтовой крошкой, который, в свою очередь, накрывают листовым металлом. Размеры укрытия должны превосходить размеры проекции печи более 5-10 см.
• Пол под дверцей топки требуется застелить негорючим покрытием, площадью не менее 40-50 см2.

Особенности установки печи в зависимости от материала

По форме, конструкции печи бывают:

• горизонтальные;
• вертикальные;
• цилиндрические;
• прямоугольные.

Делают их из:

• чугуна;
• металла (сталь, железо);
• кирпича.

Отдельные модели оснащают сеткой для камней, баком для нагрева воды.

Чугунная

Чугун представляет собой сплав металла (железо, графит, углерод). Это экологически чистое и безопасное сырье.

Плюсы чугунной печи:

1. Длительный срок службы – от 30 и более лет.
2. Создание конструкции не предусматривает сварку. Отсутствие швов положительно сказывается на качестве и сроке эксплуатации изделия.
3. Материал обладает высокой устойчивостью к перепадам температур. Ему не страшна деформация.
4. Скорость нагрева. Чугун быстро нагревается, хорошо сохраняет и удерживает тепло. Такая печь способна нагреть большую баню за 2‒3 часа. Одной загрузки топлива хватает до 9 часов обогрева.
5. Устройство собрано из отдельных элементов, соединенных между собой замками. При поломке одну деталь легко заменить.
6. Чугунная печка отлично впишется в любой дизайн помещения.

Из минусов агрегата:

1. Большой вес. Установить одному такую конструкцию не выйдет. Средний ее вес ‒ 200 кг.
2. Подверженность коррозии, поэтому ставить прямо в парной такую печь не рекомендуется.

Любые трещины, повреждения изделия нужно своевременно устранять во избежание пожара.

Печь будет отлично смотреться в предбаннике, комнате отдыха.

Стальная (железная)

Среди владельцев дачных участков, загородных домов металлические печи пользуются большим спросом по причине доступности и низкой цены материала в сравнении с другими видами.

Плюсы металлических печей:

1. Небольшой вес готового изделия ‒ от 80 кг.
2. Под многие модели печей не нужно отдельно заливать бетонный фундамент.
3. Устанавливаться печь будет просто. Справится с этим и один человек.
4. Компактные размеры – она не займет много места.
5. Металл быстро нагревается, отдавая тепло, снижается расход топлива.
6. Корпус полностью герметичен. Риск утечки угарного газа минимален.
7. Доступная цена готовых изделий.
8. Печь можно сделать самому.

Из минусов устройства:

1. Быстрое остывание металла. Для поддержания комфортной температуры в помещениях топить зимой придется постоянно.
2. Сильный нагрев металла пересушивает воздух.
3. Незащищенные перегородками раскаленные поверхности могут стать причиной ожогов.
4. Сталь, железо в условиях постоянной влажности без дополнительной защитной обработки начнут быстро ржаветь.

В банях с деревянными полами следует сделать дополнительную защиту участков вокруг печи, обустроив покрытие из негорючих материалов. Это же касается и изделий на 4 ножках. Пол под ними без защитного настила постепенно продавится.

Кирпичная

Кладку печи выполняют огнеупорным кирпичом (шамотом), облицовывают готовое изделие керамическим.

Преимущества классической каменки:

1. Долгое сохранение тепла.
2. Пожарная безопасность.
3. Возможность отапливать большие по площади помещения.
4. Вырабатывается мягкий водяной пар.
5. Постройка прогревается равномерно и постепенно.
6. Материал негорючий, устойчив к перепадам температур.
7. Долговечность. Правильно выложенная печь прослужит не одно десятилетие.

Но есть у такой конструкции и минусы:

1. Сложность кладки. Без знаний технологии порядовки браться за возведение не стоит.
2. Высокая стоимость материалов и работ.
3. Большой вес готового изделия требует заливки надежного фундамента.

Данный материал будет полезен:

• Монтаж фундамента под кирпичную печь
• Какой кирпич для печи лучше выбрать

Выбор места для печи

Самым правильным решением станет изначальное проектирование бани с учетом всех помещений и расположения печки. Если есть возможность отапливать все прочие комнаты от другого источника, её размещают в парилке. Если нет, рассматривают вариант, как установить печь в бане с топкой из предбанника, чтобы она обогревала и его, и моечное отделение. Для этого в перегородке между этими отделениями предусматривают проем, который впоследствии обкладывается вокруг топливника огнеупорными материалами.

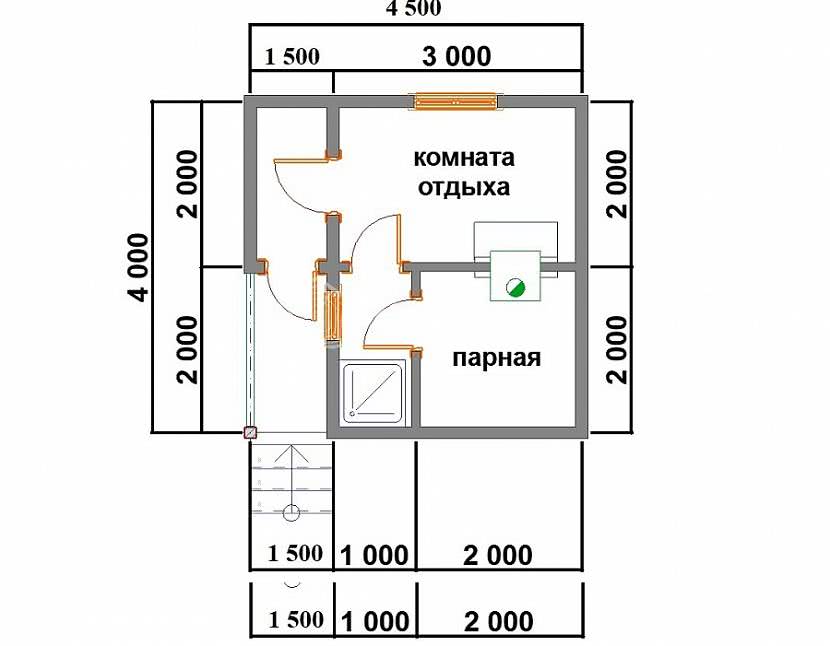

Проект бани с парилкой и душевойИсточник sk-ac.ru

Оба варианта имеют свои положительные и отрицательные стороны:

• Установка в парилке позволяет контролировать работу печи, не прерывая банных процедур. Но топка и пространство перед ней занимают лишнее место, при таком размещении быстрее сгорает кислород в помещении, что требует устройства вентиляционной системы. А самое главное – приходится организовывать автономное отопление предбанника, раздевалки, санузла и других комнат бани либо проводить его из дома.
• Второй вариант намного более эффективный и экономичный, так как установить печку в баню с топкой в предбанник не намного сложнее, а плюсов получается больше. В парной сохраняется нормальный микроклимат и освобождается полезная площадь, от одной печи греются все помещения. Но банные процедуры приходится прерывать, чтобы подкинуть дрова в топку.

Однако удобство не единственный и не самый важный критерий выбора подходящего места для теплового агрегата. Гораздо актуальнее стоит вопрос пожарной безопасности.

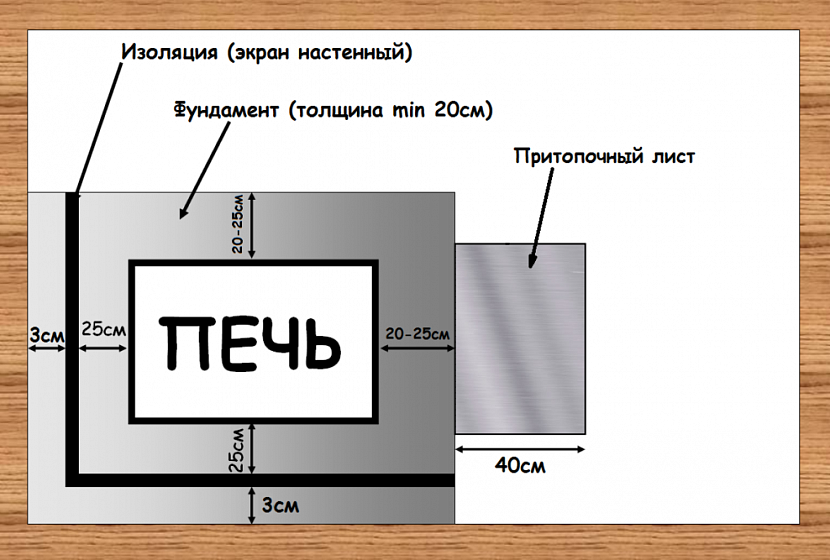

Правильная схема углового размещенияИсточник banyabest.ru

В первую очередь следует решить, как, в каком месте вывести через кровлю дымовую трубу. Лучше всего, если она будет присоединяться к печке по прямой, без лишних колен и поворотов.

При размещении в углу или у одной стены, нужно соблюдать правила, как установить печь в бане с топкой из предбанника в деревянном срубе. Расстояние от металлического корпуса до стен из горючих материалов должно быть не менее 50 см с любой стороны. Уменьшить его можно при условии изоляции стен огнеупорными щитами. Это могут быть листы минерита, асбокартона или базальтового картона, а также облицовка керамической плиткой или экран из красного керамического кирпича.

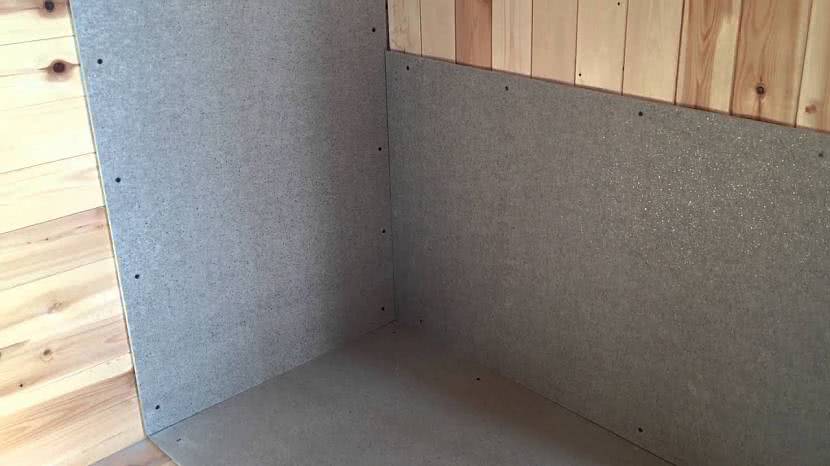

Изоляция стен плитами минерита перед установкой печиИсточник bg.aviarydecor.com

От дверцы топки до входной двери следует соблюдать расстояние не менее 120 см. А перед топкой обязательно уложить притопочный металлический лист либо облицевать пол плиткой.

Все эти моменты проще предусмотреть на этапе проектирования. Если это не было сделано, задача усложнится, а вариантов для удобного размещения печи останется меньше.

Место установки

Такой специфический обогреватель, как печь, нельзя устанавливать где вздумается. Необходимо провести тщательный расчет дистанции до ближайших стен, правильно спланировать расположение, защитить от жара рядом расположенный конструкции.

Специальные нормативы гласят, что в помещениях с негорючими стенами (кирпичными, бетонными) расстояние от стальной печи до стен может быть любым.

Как показывает практика, зазор в пределах 40 см лучше оставить.

Если стены парной деревянные (что бывает в банях и саунах в большинстве случаев), то при выборе места для установки печи необходимо ориентироваться на следующие нормативы:

раскаленную поверхность прибора и не защищенные экраном стены должны разделять не менее 50 см;
для сооружения простенка, через который будет проходить корпус выносной топки, важно использовать исключительно огнестойкие материалы. Допускается комбинирование нескольких материалов, при этом жаропрочный участок должен тянуться от пола до отметки 25 см над дверцей топки

Общая толщина простенка может быть не менее 12,5 см;
расстояние между оштукатуренным по металлической сетке потолком и верхней частью печи – не менее 80 см;
при отсутствии на потолке огнеупорной защиты увеличить расстояние до него до 120 см;
между топочной дверью и противоположной стеной бани допускается дистанция не менее 1,25 см;
поверхность стены и печь с выносной топкой должны разделять 30 мм.

Определяясь с местом установки печи в бане, в учет необходимо взять схему расположения других важных элементов – наружных теплообменников, навесных сеток-каменок, емкостей под горячую воду, труб для выносных баков

Важно обеспечить удобство использования и обслуживания каждого из перечисленных узлов

Фундамент

Хотя вес стальных печей не очень большой, но его на порядок увеличивают дрова и вода в баке.

Довольно часто для дополнительного декорирования металлических стенок используется кирпич и отделочный камень. В итоге нагрузка на пол возрастает в несколько раз.

Согласно мнению специалистов, обустройство отдельного фундамента под печь необходимо проводить даже в тех случаях, когда в качестве пола в парной используется бетонная стяжка, оформленная кафелем.

Лучше всего закладывать фундамент под печку еще во время сооружения бани. В готовом помещении придется частично демонтировать деревянный пол, а по завершении работы заниматься его восстановлением.

Размеры основания зависят от технических характеристик обогревающей конструкции. Наружные стенки печи и край фундамента должны разделять 5-10 см. Наиболее подходящими вариантами оснований в этом случае являются монолитные, свайные и мелкозаглубленные конструкции.

Установка металлической конструкции

На сегодняшний день производителями выпускается большое количество конструкций железных печей для бани. И особую популярность у покупателей имеют варианты с выносом топки в соседнее помещение. К тому же выносной канал часто снабжается дверцей с панорамным стеклом. А это помогает следить за процессом растопки, не открывая печи.

Установка металлической печи в бане происходит на фундамент, расположенный возле перегородки. В последней прорубается проем для топливного канала. Перед монтажом все поверхности тщательно изолируются, что обезопасить их от чрезмерного нагревания.

Для этих же целей металлические печи часто обкладывают кирпичом. Но такая мера больше распространена для самодельных конструкций. Потому что печи заводского производства имеют очень надежную защиту и в дополнительной не нуждаются. Поэтому их обкладывание носит чисто декоративный характер.

Видео описание

Видео покажет, как выглядит печь в бане с топкой в предбанник, металлическая, обложенная кирпичом:

Вывод топки через каменную стену

В бетонной или кирпичной перегородке вырубается окно. Его расположение точно вымеряется, используя размеры печи. Поскольку конструкции печей с выносной топкой разнообразны, высота окна может колебаться от 40 до 60 см. А по ширине оно может быть от 25 до 50 см.

Но к точным размерам выносной топки всегда нужно прибавлять по 20 мм в каждую сторону. Это необходимо делать, потому что металл при нагревании расширяется. А все зазоры уплотняются эластичным термостойким материалом. Чаще всего используют асбестовый шнур.

Кроме этого нужно обязательно устанавливать ограждение из металла. Стальным листом зашивается все свободное пространство между топливным каналом и облицовочным материалом. Поскольку чаще всего все поверхности в бане ошиваются вагонкой, то расстояние от дерева до топки должно быть не меньше 25 см. При учете, что используется достаточно толстый изолятор.

Видео описание

Про то, как проходит установка железной печи в бане с топкой из предбанника, смотрите в этом видео:

Вывод топки через деревянную стену

Если перегородка деревянная, то окошком уже не отделаться. Потребуется создание полноценного проема до пола, который потом закладывается кирпичом. И уже в кладке оборудуется окно для топливного канала.

Для нахождения высоты и ширины проема, необходимо точно наметить, в каком месте на стене будет находиться дверь в топку. Перенеся на поверхность перегородки ее контуры, нужно прибавить по 25 см вверх и в каждую из сторон. И уже по этим меткам вырубать проем.

При создании окошка для топливного канала, которое требует установка железной печи в бане, необходимо руководствоваться рекомендациями, описанными выше.

Что делать, когда толщина стены значительная

Бывает так, что конструкция печи имеет очень короткий топливный канал. И если толщина стены значительная, то дверка не выходит за ее поверхность. В этом случае необходимо прорубить проем в стене и выложить в нем каменную нишу из декоративного кирпича.

А для надежности над кладкой устанавливается плоская перемычка. Для нее подбирается металлический лист толщиной от 8 до 10 мм. Как и в предыдущих случаях, нужно не забывать уплотнять все зазоры асбестовыми материалами.

Видео описание

Видео покажет, как делается обкладка кирпичом банной печи с выносной топкой:

Коротко о главном

Вывод топки печи в предбанник во многом считается практичным решением. При этом обогреваются сразу два помещения. Поэтому отдых после принятия парных процедур получается более комфортным. Также легче получается поддерживать необходимую температуру в парилке и наводить порядок. Потому что свободы движения в предбаннике намного больше.

Труднее всего реализовать классический вариант печи из кирпича, поскольку для ее возведения необходимо иметь определенный опыт. Но если придерживаться всех рекомендаций экспертов, то можно сложить вполне работоспособную печь. А также позаботиться о пожаробезопасности помещения.

Гораздо легче воспользоваться готовой печью заводского производства. Она более надежна и даже компактна. Ее монтаж в парилку не представляет сложности. Единственной проблемой будет обустройство ниши для топливного канала. Но следуя инструкциям специалистов, обложить проем кирпичом и изолировать его не составит трудностей даже для новичка в этом деле.

Несколько практических советов по выбору проекта металлической печи с выносной топкой

Следует кратко остановиться на этом вопросе, знание некоторых подробностей позволит вам избежать неприятностей во время ее эксплуатации.

Совет
Фото
Описание
Нагрев воды.

Теплообменник-регистр для печи внутренний

Бак-теплообменник на трубу

Существует два варианта – вода нагревается дымовой трубой или непосредственно в специальном отсеке печи. Второй вариант предпочтительнее – нагрев воды происходит намного быстрее. Бывают случаи, когда вы не желаете париться, а хотите только помыться. Со вторым вариантом печи к «водным процедурам» можно будет приступать уже через несколько минут, а с первым придется печь топить длительный период времени.
Устройство каменки.

Каменка открытого типа

Банная печь с закрытой каменкой

Первый вариант – камни нагреваются на поверхности печи, второй вариант – камни находятся в широком канале дымохода. Здесь также значительная разница во времени нагрева

Но мы должны дать важный совет – осторожно подходите к варианту нагрева камней в канале дымохода. Абсолютное большинство существующих проектов делает каменку открытой в надежде, что большая тяга дымохода не допустит выхода дыма в помещение

Категорически не советуем так делать, каменка во время топки должна закрываться. Сделать крышку несложно, крышка может быть на петлях или съемной. Дело в том, что в период растопки печи или в силу неблагоприятных погодных условий есть большая вероятность попадания дыма в помещение, о последствиях рассказывать не стоит.

За что любят эту каменку?

Кирпичная печь для бани с топкой из предбанника пользуется огромным спросом, так как она:

Позволяет подкидывать дрова и убирать золу, не нарушая покоя отдыхающих людей (парная расположена далеко от топки)

К тому же хозяин дома может обслуживать печь, не страдая от жары и имея достаточное количество свободного места;
Обогревает не только парильню, но и предбанник (что особенно важно в холодную пору года);
Дает возможность хранить топливо в технической комнате (предбаннике). Что упрощает транспортировку дров, защищает их от влаги и воды, способствует поддержанию чистоты в парильне

К тому же в этом помещении можно организовать зал отдыха для дружеских бесед, перекусов, другого досуга.

Печь из кирпича с топкой в предбаннике увеличивает количество кислорода в парной (так как воздух сжигается в другой комнате). К тому же она не нуждается в обустройстве дополнительной системы вентиляции (предбанник и так соседствует с выходом из сауны). Хозяину каменки не нужно каждый раз входить в баню, чтобы обеспечить оптимальную температуру для отдыхающих (что автоматически уменьшает потери тепла).

Наконец – в предбаннике гораздо удобнее убирать мусор от песка, дров или брикетов, так как в этой комнате сухо. Там отсутствует высокая влажность, превращающая пыль и землю в трудноудаляемую грязь.

Ложка дегтя

Печки в бани с выносной топкой отличаются сложной конструкций. Для их установки, требуется:

1. Опыт в кладке кирпича;
2. Умение работать с металлоконструкциями;
3. Высокая точность и аккуратность;
4. Большое количество материала;
5. Несколько дней свободного времени.

Существует вероятность неудачного сооружения этой конструкции. Всего одна серьезная ошибка может привести к созданию плохой или и вовсе неработающей системы отопления. К тому же печка в баню должна быть безопасна, иначе она может спровоцировать:

1. Возгорание бани и дома;
2. Повреждение имущества;
3. Травмирование отдыхающих.

При выборе этой разновидности печей, нужно учитывать следующий факт – вам придется покидать помещение бани, чтобы подкинуть дрова и отрегулировать температуру. Впрочем, этот нюанс вряд ли испугает поклонников пара, привыкших нырять в снежные сугробы, озера и проруби.

Это интересно: Баня размером 6 на 3 — особенности планировки

Тонкости вывода через перекрытие

Соблюдение мер пожарной безопасности при правильном выводе трубы печи через перекрытия и крышу особенно важно с точки зрения возможности возгорания. Топка изолируется от перекрытий как можно тщательнее

Если баня каменная или состоит из негорючих материалов, достаточно сделать зазоры с каждой стороны канала. Позднее их заполняют с помощью шнура из асбеста или минваты. Слой изоляции накладывают с толщиной более 2 см.

При условии, что баня сложена из дерева (бруса, или бревен), зазор необходимо оставлять намного более значительным – не менее 25-30 см. Кирпич в данном случае играет роль изолятора. Иногда в деревянных банях оставляют зазоры вдоль всего дымохода. Установка теплозащиты по этой причине отпадает.

Дымоход монтируют на конечном этапе строительства. Труба присоединяется с помощью патрубка. При использовании дымохода из металла, сквозь перекрытия крыши его ведут в гильзе, которую легко приобрести в торговых сетях соответствующего профиля.

В случае, когда присутствует желание изготовить проходной узел собственными руками, необходимо соблюдать следующую схему действий.

Проем в потолочном перекрытии проделывают так, чтобы оставить зазор более 30 см от трубы до ближайших деревянных потолочных конструкций с каждой стороны.

• Стальной короб изготавливают из листового металла. Края закреплять можно любыми шурупами. Вставляется он так, чтобы его нижний срез находился заподлицо на уровне потолка, не ниже.
• Картон, покрытый базальтовой крошкой, прокладывают между стенками короба и материалом перекрытия.
• Снизу короб перекрывается влагостойким ГКЛ с проемом для проведения самой трубы.
• Затем монтируют непосредственно дымоход. Оставшиеся в коробе пустоты прокладываются минеральной ватой.
• «Флэш-мастер» — это рукав, произведенный из термостойкого силиконового материала, который способен выдерживать высокие значения температур. В качестве альтернативы разрешено использовать самодельный короб из листовой стали с изоляцией, похожий на вышеописанный защитный разделочный короб.

Самому достаточно сложно осилить все тонкости работы по монтажу кирпичной печи в бане, но нет ничего невозможного, если под рукой окажутся чертежи и руководство к действию.

Похожие записи:

Изготавливаем дешевые и практичные дорожки из щебня по советам мастеров Механизированная стяжка пола: технология стяжки пола механизированным способом, этапы проведения работ Укладка плитки своими руками: пошаговая инструкция от подготовки поверхности до затирки швов Отделка фасадов частных домов штукатуркой короед, фото вариантов Гипсовая штукатурка ротбанд. инструкция по применению. технические характеристики Как сделать фундамент с подвалом
