Зачем нужен обратный клапан на водонагреватель, принцип работы и куда ставится

Установка

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Прежде чем ставить предохранительную арматуру на установленный водонагреватель, необходимо изучить предложение строительного рынка и выбрать качественное изделие.

У хороших клапанов есть несколько отличительных признаков.

  • Корпус хорошего агрегата изготовлен из латунного сплава бесшовным литьем. Иногда его покрывают никелем, чтобы предохранить от коррозии и образования накипи. В отличие от дешевых сплавов из меди или алюминия, латунь более тяжелая, поэтому ее легко отличить.
  • При нажатии на шток качественной запорной арматуры можно заметить как заглушка туго ходит внутри корпуса. Допускается даже ее небольшое заклинивание на конце.
  • Плохой клапан можно определить, просто подув в него. Если даже при сильном нажатии на шток воздух свободно выходит, то изделие лучше не брать. При этом, если из штуцера установленного запора периодически капает вода – это еще не говорит о его поломке. Возможно, нужно просто почистить заглушку от осадка и все снова заработает.

Если следовать этим советам, можно с первого раза подобрать правильный предохранитель и сразу приступать к его установке. Требований к ней мало. Клапан всегда устанавливают в магистраль с холодной водой.

Ставится он между вентилем запора и входом трубы в корпус бойлера. Можно врезать его непосредственно в трубу подвода воды или установить специальный тройник на расстоянии не более 200 см от входа в нагреватель.

Кроме предохранителя, на этом участке ничего стоять не должно. Большинство моделей устанавливаются таким образом, что вода поступает в них вертикально снизу. На корпусе предохранителя должна быть нанесена стрелка, показывающая это движение.

К штуцеру предохранителя присоединяется полихлорвиниловая трубка, соединяющая его с канализационной трубой. Лучше, если эта трубка будет прозрачная – видно, работает ли устройство должным образом.

Сам процесс установки поделен на несколько этапов.

  • Отсоединение установленного бойлера от электросети и слив воды из бака. Нужно удостовериться, что подача воды ко всем трубам перекрыта, иначе в момент резки необходимого участка можно просто-напросто затопить все квартиры, расположенные ниже.
  • Корпус клапана продувается воздухом, чтобы удалить случайный мусор и пыль. Готовится пакля или ФУМ-лента, которая послужит для гидроизоляции резьбового соединения.
  • Гаечным ключом клапан вкручивается в месте соединения трубы и бойлера. Стрелка на корпусе клапана должна совпадать с направлением движения жидкости. Накидные гайки должны быть хорошо затянуты, место соединения можно дополнительно промазать силиконовым герметиком.
  • Перед тем как подключить бойлер в электросеть, стоит провести опрессовку соединения с помощью холодной воды. Если после 5 минут тока жидкости на месте соединения не выступят капли, то все соединено правильно.

Также «на холодную» проверяются предохранительный и обратный клапаны. В первом случае нужно нажать на спусковой флажок сначала слабо (должны появиться первые капли воды), а потом на полную силу.

При полном нажатии по прозрачной отводной трубке должна быстро потечь вода. Обратный клапан можно проверить, заполнив резервуар водонагревателя полностью и перекрыв центральный ввод воды.

  Как правильно выбрать электрический водонагреватель?

При открытии крана в ванной или на кухне ток воды должен быстро прекратиться. Если вода продолжает течь из крана в течение нескольких минут, значит, обратный клапан требует регулировки.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

  • горизонтально расположенный рычаг устанавливают вертикально;
  • прямое соединение со штоком приводит в действие пружинный механизм;
  • пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

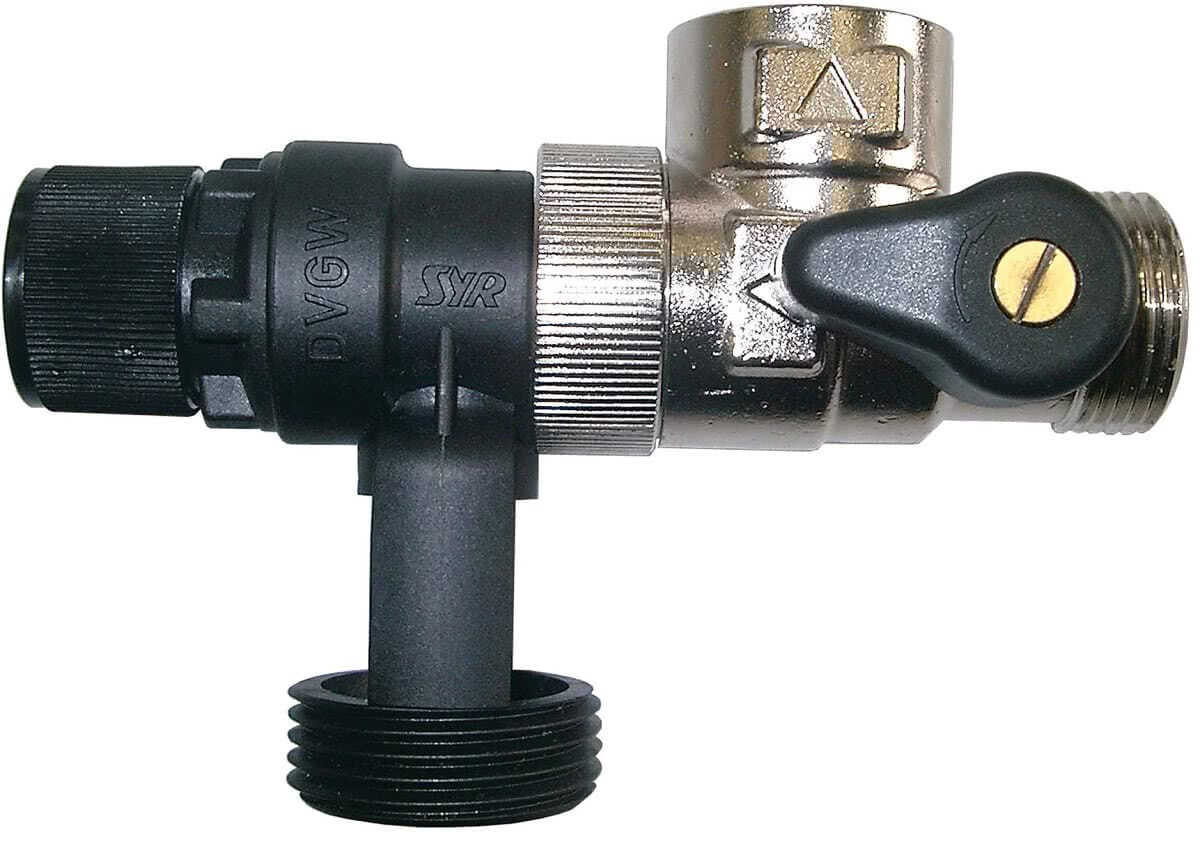

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Как работает такой клапан?

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Устройство предохранительного клапана для бойлера

Механизм работы следующий:

  • Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
  • При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
  • При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом.

Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.

Если посмотреть внутрь цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.

Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.

Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа

  • При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
  • В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
  • Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
  • Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления

Как выбрать и установить

Без установленного предохраняющего механизма водонагреватель не будет работать исправно.

При постоянном объеме внутри накопительной емкости повышение температуры вызовет рост силы воздействия. Достигнув значения, которое превысит уровень напора сети центрального водоснабжения, она начнет выталкивать горячую жидкость через водопровод. Если не открывать кран горячей воды, нормальное давление внутри резервуара будет регулироваться выбросом ее в патрубок с холодной. Водонагревательное оборудование потратит электроэнергию впустую.

Предлагаем ознакомиться Предохранительный клапан для водонагревателя капает вода

При снижении напора в водоснабжающей системе (снижение нагрузки на водонапорных станциях ночью, авария, ремонтные работы) подводящая труба окажется пустой. Горячая вода из накопительного бака водонагревателя выльется через опустевший патрубок. У моделей без автоматического регулирования работы электрического нагревателя (или с неисправно работающей автоматикой) ТЭН будет греть вхолостую, что приведет к его перегоранию.

Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При монтаже водонагревателя этот клапан устанавливается непосредственно на патрубок входа холодной воды.


Пример установки

Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.


Схема установки предохранительного клапана для бойлера


Установка предохранительного клапана после тройника

Собственно, это все нормальные варианты.

Установка. Куда ставить?

Дабы бойлер работал без проблем, установка предохранительного клапана – необходимость. Многие производители комплектуют водонагреватели фирменными клапанами. В случае если его нет, необходимо купить. Выбирать надо, исходя из допустимого давления. Эта информация указывается в инструкции.

Монтаж выполняется, как с использованием переходников, так и без них. Придется следовать определенным правилам.

Элемент обязательно ставится на трубе, подающей воду в бойлер, на месте, где она попадает в емкость.

Правильное размещение клапана – между запорным краном и емкостью. Когда резьба соответствует, то он накручивается на патрубок емкости, а потом на него накручивается кран.

Монтаж элемента осуществляется исключительно с учетом направления стрелок. Каждое соединение обрабатывается герметиком.

Резьба затягивается плотно во избежание протеканий в будущем. Но слишком напирать не стоит, так как можно сорвать резьбу или повредить корпус из бронзы.

Установка предохранительного клапана для бойлера не всегда проходит по одному алгоритму, так как водонагреватели отличаются друг от друга, как и клапаны. Многие модификации оснащены регулятором срабатывания. Они реагируют на уровень давления. Регулируются по принципу ослабления/подтягивания прижимной пружины. Нужно понимать, что все системы и механизмы регулируются в процессе производства, и не стоит принимать самостоятельные попытки отрегулировать.

Дабы проверить качество установки клапана — набирается вода. При появлении течи можно попытаться слегка затягивать резьбу, пока не перестанет капать. Если течь сильная, придется переделывать.

Конструктивные особенности

Устройство предохранительного клапана для водонагревателя:

  • Корпус
  • Штуцер для сброса
  • Спускной рычаг
  • Два тарельчатых клапана с противоположным направлением срабатывания
  • Пружина предохранительного клапана
  • Пружина обратного клапана

Конструктивно предохранительный клапан выглядит как два цилиндра, размещенных перпендикулярно друг к другу. Большой цилиндр имеет на концах резьбовую часть для монтажа к водонагревателю и водопроводной трубе. Внутри цилиндра размещен обратный клапан, поджимаемый пружиной.

Перпендикулярный к большому цилиндр меньше по диаметру. Одной стороной он входит в полость большого цилиндра. На другой стороне установлена заглушка или ручка принудительного сброса давления. В полости малого цилиндра есть дренажный патрубок с тарельчатым клапаном противоположного направления срабатывания.

Конструктивно выглядит как два цилиндра, размещенных перпендикулярно друг к другу. Большой цилиндр имеет на концах резьбовую часть для монтажа к бойлеру и водопроводной трубе. Внутри цилиндра размещен обратный клапан, поджимаемый пружиной.

Перпендикулярный к большому цилиндр меньше по диаметру. Одной стороной он входит внутрь большого, на другой стороне установлена заглушка или ручка принудительного сброса водяного напора. Внутри полости малого цилиндра есть дренажный патрубок с тарельчатой конструкцией противоположного направления срабатывания.

Профессиональные рекомендации по установке

Чтобы бак занимал меньше место, его лучше подвешивать под потолком. Но расстояние до потолка должно оставаться не менее 10 см. И можно было бы легко дотягиваться до панели управления.

К баку подводятся трубы, но присоединение к ним лучше сделать через гибкую подводку, при этом с максимально большим внутренним сечением гибкого шланга, чтобы не препятствовать хорошему напору в точке разбора воды.

Для регулярного слива воды из бака, например, на зиму на не отапливаемой даче, лучше установить отдельный сливной кран. Слив воды через штуцер малого сечения может занять значительное время и повысить вероятность его залипания от отложения солей. Схема установки следующая:

  • сначала на входной патрубок устанавливается тройник;
  • в тройник снизу устанавливается предохранительное устройство;
  • к нему подключается гибкая подводка воды;
  • в тройник сбоку устанавливается шаровой кран;
  • на шаровой кран устанавливается штуцер с ёлочкой для присоединения шланга, для слива воды в дренаж.

Вокруг бойлера должно оставаться свободное место около 0,5 метра для его обслуживания.

На штуцер можно надеть прозрачный шланг для отвода капели в дренаж. Прозрачность позволить контролировать проходимость шланга, в котором тоже могут откладываться соли.

Ошибки, допускаемые при монтаже

При осуществлении монтажных работ важно избегать каких-либо ошибок. Это может привести к неприятным последствиям. Например, важно не только позаботиться о близком расположении водонагревателя к котлу, но и задать верное направление патрубков к трубопроводу для облегченной установки

Другая распространенная ошибка – неверное подсоединение напорного трубопровода и входа теплоносителя. Холодная вода всегда подается в нижний патрубок, а горячая в верхнюю часть водонагревателя. Также существует риск неправильного соединения насоса. Важно соблюдать параметры, изложенные заводом изготовителя

Например, важно не только позаботиться о близком расположении водонагревателя к котлу, но и задать верное направление патрубков к трубопроводу для облегченной установки. Другая распространенная ошибка – неверное подсоединение напорного трубопровода и входа теплоносителя

Холодная вода всегда подается в нижний патрубок, а горячая в верхнюю часть водонагревателя. Также существует риск неправильного соединения насоса. Важно соблюдать параметры, изложенные заводом изготовителя.

Так, мы рассмотрели с вами возможные методы подключения водонагревателя к отопительной системе. Надеемся, это информация будет полезной для вас и поможет выполнить эту задачу самостоятельно. В помощь также предоставляем схемы и видеоматериал.

Почему капает вода из крана

Капающая вода сигнализирует о неисправности детали, но даже если вода капает под большим напором, не стоит заранее паниковать. Это может быть спровоцировано несколькими причинами:

  • плохо настроена жесткость пружины;
  • давление в трубопроводе превышает норму.

В первом случае неисправность могла возникнуть из-за того, что установку осуществлялили непрофессионалы. Многие обратные клапаны изготавливаются с учетом возможности менять заводские настройки жесткости пружины. Настраивать жесткость должен специалист. Если же настройки не менялись, то скорее всего пружина ослабла, в таком случае — целесообразно осуществить замену на новый.

Если же причина поломки кроется в повышенном давлении в трубопроводе, то перед тем, как устанавливать предохранительный клапан, рекомендуется установить редукционный.

При избыточном давлении в трубопроводе, вы можете установить редукционный клапан на входе в квартиру, так вы разом защитите все приборы в своем жилище.

На приобретение предохранительного клапана вы потратите совсем немного средств, а получите безопасность и долгий срок службы водонагревателя.

Советы

Иногда отдельные элементы водонагревателя или вся система перестает работать должным образом. Это снижает безопасность конструкции и может привести к печальным последствиям. В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста. Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных. Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.

Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.

Чаще всего они состоят в следующем.

  • Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
  • Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
  • Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.
  • Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
  • Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.

Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь. Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина. Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности. С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.

Второй распространенной неисправностью чаще всего выступает отсутствие нагрева. Почти всегда это связано с неисправностями нагревательного устройства или термостата. Иногда таким образом срабатывает аварийный отсекатель, когда бойлер постоянно включают на максимальную температуру.

Часто при работе бойлера могут нагреваться стены, периметр розетки и окружающее пространство. Самым опасным в этом случае является нагрев вилки или розетки. Причиной может служить плохой контакт или поломка ТЭНа. Если водонагреватель работает не на электричестве, а от газовой сети, то дымоход может забиться льдом, что закроет выход пару. В этом случае довольно просто прочистить его.

В случае если водонагреватель дает недостаточное количество теплой воды, нужно проверить не перепутаны ли патрубки входа и выхода. А если горячая вода поступает в кухонный кран практически без напора, при этом смеситель работает должным образом, необходимо проверить предохранительный клапан. Он может забиться ржавчиной или грязью, после его прочистки напор воды восстановится.

Качественный предохранительный клапан для бойлеров объемом не более 200 литров, установленный на стандартный бытовой нагреватель может прослужить не менее десяти лет. Необходимо регулярно очищать его от осадка и проверять работоспособность всей системы. Раз в три-четыре года его желательно демонтировать и промывать специальными химическими растворами, которые можно приобрести в хозяйственных магазинах.

При установке обязательно нужно следовать приведенным правилам и провести качественную проверку системы холодной водой под напором. Если есть какие-либо сомнения в собственных силах, лучше доверить такую ответственную работу профессионалам. Ведь от качественной работы зависит не только имущество, но и здоровье всех жильцов.

О том, почему нужно устанавливать предохранительный клапан для водонагревателя и что произойдет, если его не установить, смотрите в следующем видео.

https://youtube.com/watch?v=90S6EjBEScg

Клапан для бойлера: для чего он нужен

Клапаны являются немаловажным элементом в любой системе. Сюда относят как отопительный вариант, так и водный.

Среди основных предназначений выделяют 4:

  • Контроль над уровнем подачи холодной воды;
  • Снижение давления в емкости, если напор будет повышен;
  • Позволяет слить из емкости лишнюю жидкость в случае ремонтных работ;
  • Не дает вытекать воде в трубопровод, если отсутствует жидкость.

Так же предохранительные клапаны рассчитаны на удаление лишней воды, если внезапно повысился напор. Повышение может случиться, если на термостате была установлена очень высокая температура. Если же конструкция исправна и функционирование в норме, то из специального носика периодически будет капать вода, это считается нормой.

Если предохранительный клапан не будет установлен, то вся емкость от того что будет переполнена разорвется, так как излишек воды не сможет выйти. Для того чтобы такого не произошло, на клапан выходного типа крепят трубку, которая сможет отвести воду в канализационную систему. Именно он занимается выводом лишней жидкости.

Как установить клапан

Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:

  • между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
  • необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;
  • для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:

Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.

Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.

Причин, почему постоянно течет предохранительный клапан, может быть две:

  • неисправность изделия;
  • слишком высокое давление в сети водоснабжения.

В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.

Устройство и принцип работы бойлера

Бойлер косвенного обмена (водонагреватель) – это заполненный водой бак, в котором располагается теплообменник. В качестве теплообменника обычно используется змеевик или водяная рубашка. Теплообменник подключается к источнику тепла, передающему энергию посредством теплоносителя.

Процесс нагрева воды в бойлере происходит следующим образом:

  • Сначала к теплообменнику подается теплоноситель от отопительного котла;
  • Стенки теплообменника нагреваются за счет поданной энергии;
  • От стенок тепло отдается воде, которая находится в баке;
  • Разогретая вода забирается потребителями по мере необходимости.

Между водой и теплоносителем при такой технологии имеется промежуточное звено, обеспечивающее передачу тепла – поэтому устройство называется бойлером косвенного нагрева.

Система отопления с бойлером косвенного нагрева пребывает в тесном взаимодействии. Так, вода в бойлере обычно имеет несколько меньшую температуру по сравнению с температурой теплоносителя, поступающего в теплообменник – то есть, разогреть воду в баке можно только до того уровня, который способен выдать котел.

Впрочем, один способ обхода этого ограничения есть – всего-то и нужно, что подобрать комбинированный бойлер, в котором, помимо теплообменника, имеется еще и ТЭН. В таких устройствах основным источником тепла является косвенный обогрев, а ТЭН повышает температуру воды до необходимого уровня. Самая эффективная комбинация оборудования, при которой вода остается горячей дольше всего – бойлер с ТЭНом и твердотопливный котел.

Чем так важен предохранительный клапан на водонагревателе

Чтобы понять важность этого предохранительного устройства, нужно ознакомится с его устройством и принципом действия

Как устроен предохранительный клапан

Устройство предохранительного клапана для водонагревателя достаточно простое. Конструктивно это два цилиндра с общей полостью, расположенных перпендикулярно друг к другу.

  • Внутри большого цилиндра размещен тарельчатый клапан, поджатый пружиной, обеспечивающий свободное поступление воды в одном направлении. По сути – это всем знакомый обратный клапан. Цилиндр с обоих концов заканчивается резьбовой частью для подключения клапана к обогревателю и системе труб.
  • Второй цилиндр, размещенный перпендикулярно, меньше по диаметру. Он с внешней стороны заглушен, а на его теле сделан сливной (дренажный) патрубок. Внутри него также размещен тарельчатый клапан, но с противоположным направлением срабатывания.

Нередко это устройство оснащено ручкой (рычагом), позволяющей принудительно открывать дренажное отверстие.

По какому принципу действует клапан

Принцип действия предохранительного клапана прост.

Давление холодной воды в водопроводе отжимает «тарелку» обратного клапана и обеспечивает наполнение емкости нагревателя.

По заполнению бака, когда давление внутри него превысит внешнее, клапан закроется, а по мере расхода воды вновь будет обеспечивать своевременное ее пополнение.

Пружина второго клапана более мощная, и рассчитана на повышенное давление в емкости бойлера, которое обязательно возрастает по мере нагрева воды.

Если же давление превышает максимально допустимое значение, пружина сжимается, приоткрывая дренажное отверстие, куда сливается излишек воды, тем самым выравнивая давление до нормы.

Важность нормальной работы клапана

Возможно, описание устройства и принципа действия клапана не внесло полной ясности в вопрос о его крайней важности. Попробуем смоделировать ситуации, к чему может привести его отсутствие. Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды

Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды.

Если даже давление в водопроводной системе стабильно, правильно работать прибор не будет. Объясняется все просто – по законам термодинамики при нагревании воды в баке с неизменным объемом обязательно растет давление.

В определенный момент оно превысит напор подачи, и начнет происходить сброс нагретой воды в водопроводную систему.

Горячая вода может пойти из холодных кранов или поступать в бачок унитаза.

Терморегулятор в этом случае продолжает исправно работать, и ТЭНы потребляют дорогостоящую энергию впустую.

Еще критичней сложится ситуация, если вдруг давление в водопроводной системе по тем или иным причинам упадет, что практикуется достаточно часто, например, при снижении нагрузки на водонапорных станциях в ночное время.

Или если трубы окажутся пустыми в результате аварии или проведения ремонтных работ. Содержимое бака бойлера банально сливается в водопровод, и ТЭНы греют воздух, что неминуемо приводит к их быстрому перегоранию.

Могут возразить, что автоматика должна предотвратить холостую работу нагревателя. Но, во-первых, не во всех моделях такая функция предусмотрена, а во-вторых, и автоматика может дать сбой.

Казалось бы, чтобы избежать подобных ситуаций, можно ограничиться установкой обычного обратного клапана? Некоторые «умники» так и поступают, не осознавая до конца, что этим самым они буквально «закладывают бомбу» в свое жилище.

Страшно представить, что может случиться при выходе из строя терморегулятора.

Вода доходит в баке до температуры кипения, и так как выхода из замкнутого объема нет, давление растет, а при повышенном давлении точка кипения воды становится значительно больше.

Хорошо, если закончится растрескиванием эмали на внутренней части бака – это будет самое меньшее зло.

При падении давления (образование трещины, открытый кран и т.п.) точка кипения воды падает вновь до нормальных 100 градусов, но температура внутри – значительно выше.

Происходит мгновенное вскипание всего объема жидкости с образованием огромного количества пара, и в результате – мощнейший взрыв.

Всего этого не случится если установлен исправный клапан. Итак, резюмируем его прямое назначение:

  1. Не допускать обратного тока воды из емкости нагревателя в водопроводную систему.
  2. Сглаживать возможные скачки давления в водопроводе, в том числе – гидравлические удары.
  3. Производить сброс излишков жидкости при ее нагревании, удерживая таким образом давление в безопасных рамках.
  4. Если клапан оснащен рычагом, его можно использовать для слива воды из водонагревателя при проведении его техобслуживания.
