Как установить вытяжку на кухне своими руками

Правила размещения вытяжки над плитой

Как правило, размеры вытяжки по ширине превышают размеры плиты или эти размеры соответствуют ширине плиты. Чтобы вытяжка эффективно работала, ее необходимо правильно установить. Во-первых, ее размещают точно над плитой, а во-вторых, ее следует закрепить на определенной, рекомендуемой высоте.

В зависимости от типа варочной поверхности, вытяжка устанавливается на такой высоте:

  • Если плита газовая, то вытяжка крепится на высоте 75 см от плиты, как минимум.
  • Если плита электрическая, то минимальная высота установки находится на уровне 65 см.

Высоту установки можно определить по росту домохозяйки, которая практикует приготовление еды для семьи. Необходимо также проконтролировать, чтобы нижний край вытяжки находился чуть выше уровня головы. Главное – это не вешать этот функциональный элемент ниже рекомендуемого уровня, а вот выше этого уровня – всегда пожалуйста, хотя при этом, производительность устройства несколько снизится. Если хочется расположить вытяжку повыше, лучше подобрать устройство с большей производительностью.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепление подобного элемента может быть различным, в зависимости от модели. Если вытяжка встроенная, то она размещается в специальной нише навесного шкафа и крепится непосредственно к элементам шкафа. Что касается навесных моделей, то они крепятся к стене. Существуют еще купольные или каминные вытяжки, но они также крепятся к элементам стены. Этот тип вытяжки может состоять из двух частей – непосредственно купола, а также функциональных элементов, таких, как мотор и фильтр. Несмотря на то, что они крепятся отдельно, их оси крепления должны совпадать.

Существуют также островные вытяжки, которые крепятся к потолку с помощью специальных подвесок. В любом случае, в паспорте устройства имеется достаточно информации по способу крепления.

Как устроена и работает вытяжка

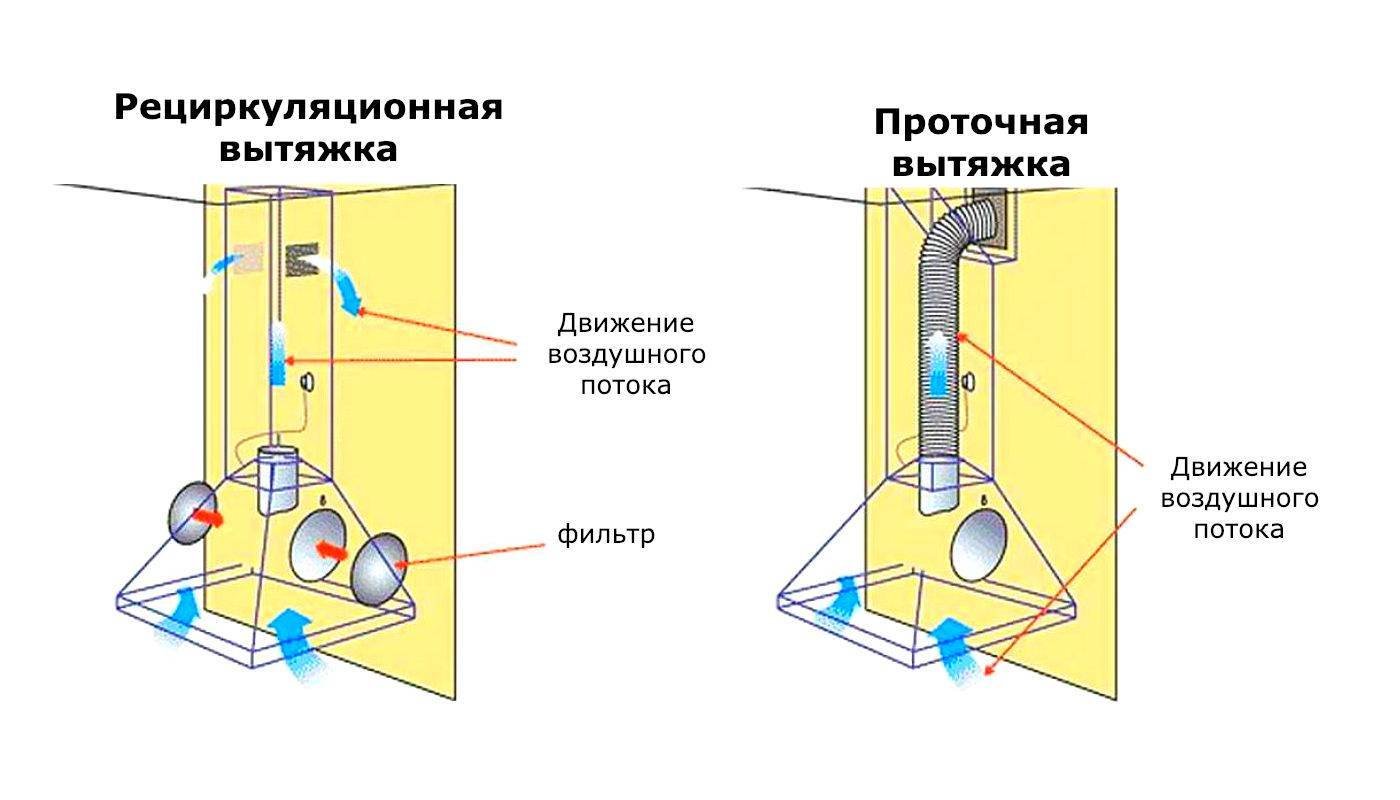

В проточном режиме работы всасываемый воздух проходит через жироулавливающие фильтры. После воздушная струя отводится в воздуховод и через обратный клапан выводится наружу. Обратный клапан пропускает воздух только наружу — препятствует его возврату в помещение.

Воздуховоды бывают гофрированными из алюминия или из поливинхлорида с гладкой поверхностью. Не входят в комплект вытяжки. При покупке учитывают поперечное сечение трубы с паспортными данными модели и возможностями мотора.

В циркуляционном режиме работы воздух не выводится наружу. После прохождения через жироуловители он перенаправляется в угольный фильтр. Здесь воздух очищается от вредных химических соединений и запахов и в том же объеме выводится обратно в кухню. В комплект большинства моделей угольный фильтр не входит — нужно приобретать отдельно, а в последующем менять не менее 4-х раз в год.

Зачем это нужно? Очистка воздуха проточной моодели более эффективна. Однако при сильных морозах такой режим работы приводит к быстрому охлаждению помещения. В этом случае можно подключить циркуляционный режим.

Модели оборудуются двумя типами управления — механическим и электрическим. Механический тип управляется нажатием кнопок или движением ползунка. Электрический тип управляется сенсорными кнопками или пультом ДУ.

Все виды, которые встраиваются оборудуются подсветкой. В основном светильники располагаются рядами — вдоль одного, двух или всех краев корпуса.

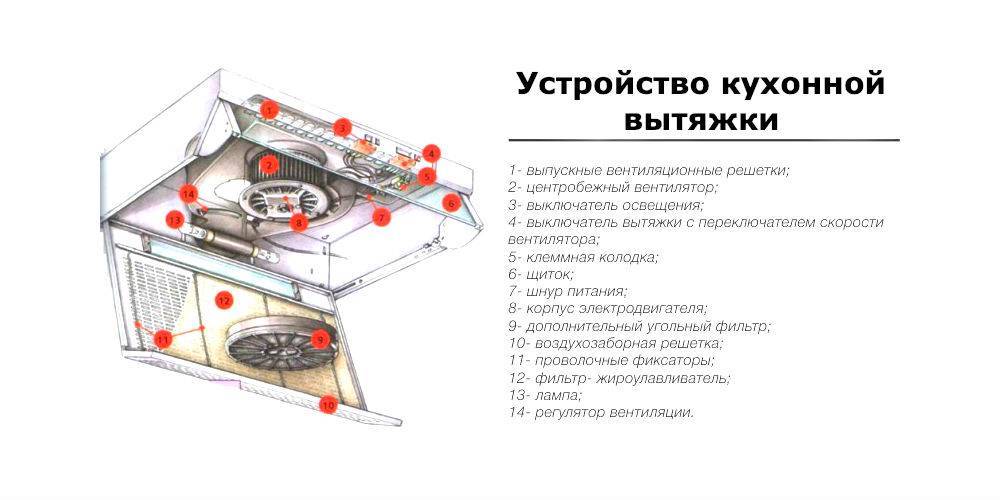

Все составные прибора размещаются внутри корпуса. Он изготавливается из пластика или металла, в качестве функциональных и декоративных элементов применяются полимеры, стекло или дерево. Самый важный показатель вытяжки — производительность. Оборудование в течение 1 часа должно поменять воздух в помещении 12 раз. Чтобы узнать минимальную производительность (P) вытяжки, площадь кухни (S) умножают на высоту потолков (H) и умножают на 12. P= SхHх12.

Установка встраиваемой вытяжки


Установка встраиваемой вытяжки Схема Напомню, высота установки любой вытяжки, в том числе наклонной, над электрической плитой должна быть более 650 мм, над газовой плитой выше 750 мм.

Для установки встраиваемой вытяжки шкаф под вытяжку нужно снять. Работы по подготовке шкафа к встройке связаны с выпиливанием отверстия под воздуховод и перемещение нижней полки шкафчика, если она есть. Поэтому для работ нужно подготовить следующий инструмент.

Инструмент для работ

  • Электрический лобзик;
  • Дрель с набором сверл;
  • Набор отверток;
  • Рулетка;
  • Карандаш;
  • Циркуль (по желанию);
  • Скотч бумажный.

В комплект с вытяжкой, обычно, вкладывают шаблон разметки для встройки. Шаблон делается на листе бумаги с реальными размерами встройки.

Далее будьте внимательны! Если в шкафчике есть нижняя полка, её нужно открутить и снять. Если в шкафчике нет нижней полки (это специальные шкафы для встройки), то крепление мойки нужно проводить к средней полке такого шкафа.

Важно понимать, что полка к которой будет закреплена вытяжка должна быть закреплена к стенкам шкафа саморезами (видео 1) или специальными мебельными винтами (видео 2). Шаблон разметки необходимо скотчем закрепить на нижнюю полку шкафа при помощи бумажного скотча

Линии выпила и отверстия для крепления вытяжки нужно карандашом перенести с шаблона на полку

Шаблон разметки необходимо скотчем закрепить на нижнюю полку шкафа при помощи бумажного скотча. Линии выпила и отверстия для крепления вытяжки нужно карандашом перенести с шаблона на полку.

Далее выпиливаем круглое отверстие для воздуховода и сверлим 4 отверстия для крепления вытяжки.

Отверстие для воздуховода нужно также выпилить в верхней полке шкафа.

Если нижней полки в шкафчике нет, разметка и выпил отверстия под воздуховод, делаются в средней полке шкафчика.

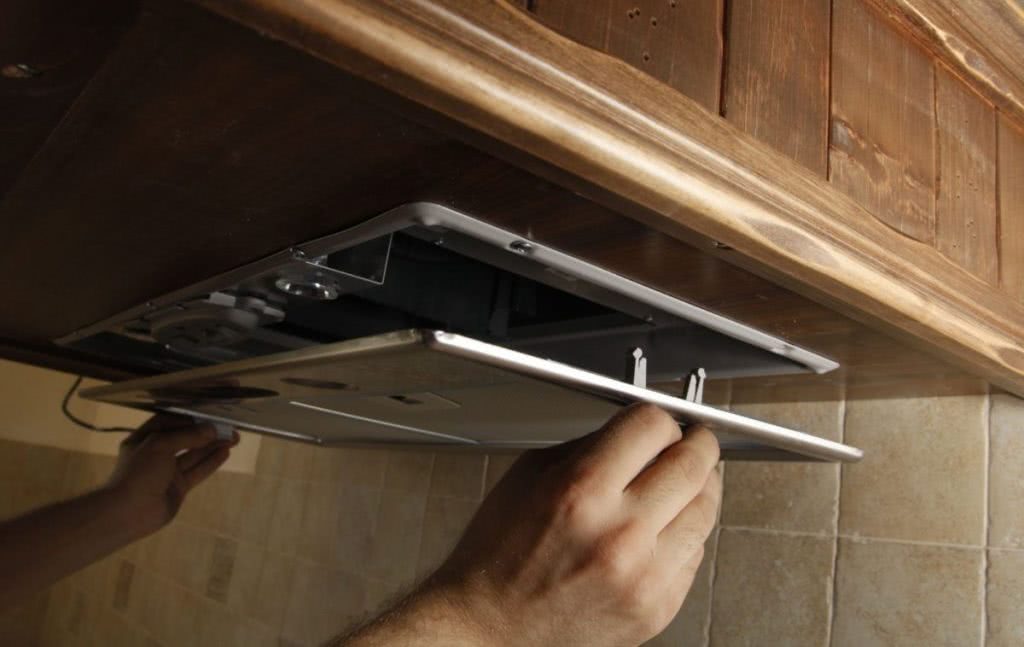

После выпила и сверления полка готова для встройки. Вытяжку нужно закрепить на полке. Крепление проводиться четырьмя саморезами, которые вы найдете в комплекте. Далее полка с уже прикрепленной вытяжкой ставиться в шкаф.

Статья по теме: Новая электрическая розетка для плиты, подготовка к работе: замена старой розетки для плиты, часть 1

Важно. Перемещенная нижняя полка или средняя полка, к которой крепиться вытяжка, должны быть закреплена к боковым стенкам саморрезами

При этом не забываем сделать следующее:

  • Пропустить кабель питания через шкаф. Для кабеля нужно подготовить в полках нишу или отверстие (смотрим видео 1);

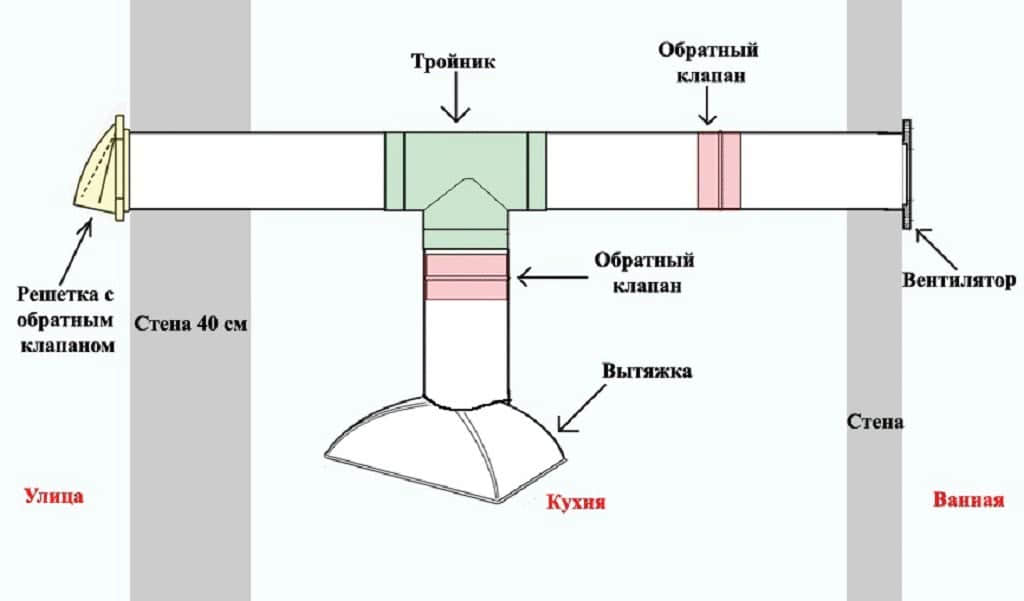

  • К вытяжке прикрепить переходной фланец с обратным клапаном. Если используется гибкий воздуховод его стягивают хомутом. Если вы используете жесткий воздуховод и он не плотно одевается на фланец, его нужно смазать герметиком или обмотать сантехническим скотчем.

Естественная и принудительная вентиляция на кухне – что выбрать?

Ответ очевиден – лучше всего, когда оба вида вентиляции на кухне есть в наличии и работают в тандеме. Особенно необходима естественная вентиляция кухни с газовой плитой. Несмотря на общее предназначение, эти два типа вытяжки чаще всего не могут друг друга заменить. Без правильной естественной вентиляции, воздух в помещении может очищаться только при включении принудительной вытяжки, из-за чего вредные вещества и избыточная влага просто не выводятся в полном объеме.

Естественная вентиляция кухни с газовой плитой

При наличии газовой плиты вырабатывается небольшие излишки природного газа, естественная вентиляция успешно их удаляет и не дает накапливаться. Для профилактики необходимо периодически проверять вентиляционный канал на наличие достаточной тяги – для этого достаточно просто приложить к отверстию листок. Если он прилип – тяга удовлетворительная.

Плюсы естественной вытяжки на кухне:

  • Постоянное беспрерывное функционирование
  • Обеспечение общей вентиляции помещения, в комплексе с вентиляционными каналами в санузлах
  • Хорошее удаление все видов опасных испарений и лишней влаги. Приемлемое удаление неприятных запахов
  • Не требуются дополнительные расходы на установку и использование электроэнергии
  • Работа абсолютно бесшумно, не доставляет никакого дискомфорта жильцам

Несмотря на множество положительных факторов, есть у нее и ряд минусов:

  • Возможны падения эффективности работы вытяжки в жаркое время года, после длительных морозов
  • При наличии ряда неблагоприятных условий возможна реверсивная тяга, когда воздух начинает поступать с улицы в помещение, а не наоборот
  • Объем воздуха, удаляемый вытяжкой за единицу времени достаточно невелик, именно поэтому вытяжка для кухни часто не может справиться с неприятными запахами, возникающими при готовке
  • Для корректной работы вытяжки необходим нормальный приток воздуха снаружи. Современные метало-пластиковые окна закупориваются герметично и не могут обеспечить нормальный объем воздуха снаружи. Поэтому необходимо не забывать открывать окна во время готовки
  • Возможны засоры вентиляционного канала снегом или мусором. Соседи, из каких-то соображений удалившие вентиляционную шахту, могут перекрыть канал и остальным жильцам
  • Необходимо регулярно контролировать уровень тяги, при необходимости прочищать каналы

Принудительная вентиляция на кухне: преимущества и недостатки

Несомненным плюсом принудительной вентсистемы относятся высокая производительность работы, позволяющая быстро очистить воздух в помещении.

При установке принудительной вытяжки непосредственно над варочной плитой вредные летучие вещества удаляются еще до их распространения по кухне.

Среди главных минусов принудительной вентиляции нужно упомянуть:

  • Более высокая себестоимость, по сравнению с естественным вариантом вентиляции.
  • Зависимость работы от постоянного наличия электроэнергии в сети.
  • Наличие в конструкции механического оборудования, способного изредка выходить из строя.
  • Высокий уровень шума работающего вентилятора.

1 Основные достоинства конструкции

Квартирные кухни имеют малые размеры, пространства для свободного передвижения не хватает. Проблему решает монтаж системы внутрь одного из кухонных, навесных шкафов. Через него проходит воздуховод, перетекающий плавно в вентиляционное отверстие на стене, при этом хранить вещи внутри шкафчика с трубой реально.

Схема работы

Вытяжки в шкаф для домашнего быта обладают этими преимуществами:

  • эстетическая привлекательность, дополнение дизайнерского исполнения кухонного пространства;
  • экономия пространственного ресурса кухонной комнаты;
  • все трубы конструкции скрываются полностью;
  • крепление надежное, практичное, удобное;
  • фильтры находятся снаружи, за жироулавливательной сеткой, что позволяет легкость их смены;
  • гарантия качества работы системы;
  • простота ухода за механизмом;
  • полная безопасность представленного вида механизма;
  • возможность установки над газовыми плитами, варочными поверхностями.

Основные разновидности

При обустройстве кухонного пространства необходимо правильно сделать выбор оборудования, а также определиться с местом установки. Для этого существуют разновидности полностью встраиваемых вытяжек:

  • Вытяжки полновстраиваемые горизонтальные. Для этого используется шкаф без дна. Оборудование может полностью скрываться стенками. Иногда его нижняя панель частично выступает за габариты мебели. Монтаж ведется непосредственно над зоной варки.
  • Вытяжки вертикальные, встраиваемые в нишу стены.
  • Вытяжка, встроенная в столешницу. Такое оборудование размещается около зоны приготовления пищи, а сама плита монтируется в гарнитур. В процессе работы открываются створки, и загрязненный воздух поступает внутрь, не успев разойтись по кухонному пространству.
  • Плоские. Крепление их ведется непосредственно ко дну шкафа.
  • Телескопические. Отличаются наличием выдвижной панели. Во время варки она выдвигается. Иногда такой процесс происходит автоматически.

Процесс крепления

Монтаж встраиваемой компактной или полноразмерной вытяжки в шкаф происходит с использованием штатного крепежа. Как правило, это металлические пластины и угловые проставки, которые крепятся к нижней полке шкафчика методом «пирога». Результат достигается быстро, если следовать инструкции изделия. Если же последнее по какой-либо причине не имеет крепежей, можно прибегнуть к использованию одинарного пластикового профиля.

Ширина оборудования, в идеале, должна совпадать или быть на 1-2 см шире, чем варочная панель.

Последовательность действия выглядит следующим образом:

  • монтировать профиль нужно на саморезы с шагом не более 5 см;
  • все места крепления предварительно намечаются шилом;
  • крайний профиль крепится к стене, обеспечивая надежность фиксации вытяжки и ее основную точку опоры;
  • используя болты без шляпок, фиксируется вытяжка к одинарному профилю в местах штатных отверстий.

Встроенная вытяжка – удачный вариант для тех, кто хочет сэкономить место, сохранить красивый интерьер.

На какой высоте от плиты устанавливается вытяжка?

Высота вытяжки над электрической плитой – не меньше 70 см. Над газовой панелью аппарат можно устанавливать на расстоянии не меньше 80 см.

Перед монтажом вытяжной системы, пришлось поспрашивать на этот счёт мнение мастеров. Некоторые говорили, что расстояние между газовой плитой и вытяжкой может быть 70 см. Якобы, этого достаточно, чтобы все испарения уходили.

Однако, помните, что от газовый плиты исходит более горячий воздух, чем от электропечки, поэтому мощности прибора может не хватить, чтобы втянуть в себя продукты сгорания. К тому же, от такой температуры могут испортиться фильтры и другие детали вытяжной системы, а это влияет на работоспособность прибора. Стоит ли так рисковать, пытаясь сохранить минимально возможное расстояние, — решать вам?!

Расстояние между вытяжкой и плитой также зависит от роста того, кто будет стоять у варочной панели. Систему нужно зафиксировать на такой высоте, чтобы человек не ударялся головой о корпус прибора.

Зачем нужна кухонная вытяжка

Процесс приготовления пищи сопровождается активным выделением запахов, водяного пара, мелких частиц жира, масел, копоти и прочих взвесей. Они наполняют атмосферу кухни и распространяются по смежным помещениям, понемногу наполняя всю квартиру. Эти частицы оказывают отрицательное воздействие:

  1. Появляется неприятный запах, плохо переносимый аллергиками.
  2. Мелкие взвешенные частицы оседают на предметы мебели, ковры, впитываются в обивку, одежду и прочие вещи.
  3. Все белые или светлые поверхности покрываются слоем жира, копоти и прочими наслоениями, которые плохо поддаются очистке.

Для того, чтобы исключить распространение выделяемых вредных частиц по всей квартире, в кухонном помещении используется только вытяжка. Она создает некоторое разрежение воздуха, способствующее притоку из соседних помещений или с улицы через неплотности оконных блоков. Организуется поступление воздуха внутрь кухни, препятствующее проникновению нежелательных компонентов из нее в смежные или соседние комнаты. Эти функции обеспечивает вытяжной вентиляционный канал, имеющийся в типовой кухне и представляющий собой вентиляционную отдушину под потолком. Он проходит внутри стен и выводится через кровельное покрытие на улицу. Разница внешнего и внутреннего давлений создают естественную тягу, которая способствует постоянному удалению отработанного воздуха, очищающему атмосферу кухни от выделяемых вредностей.


Вентиляционные трубы на крыше

Однако, современные условия воздухообмена серьезно затруднены из-за повсеместного использования пластиковых окон и герметичных входных дверей. Возможность постоянного притока свежего воздуха практически исключена, только во время проветривания свежий поток поступает в квартиру. Естественная тяга, используемая в вентиляционных каналах, не способна работать без пополнения объема воздуха. Как только разрежение кухонной атмосферы доходит до критической точки, вывод воздуха останавливается, лишая кухню необходимого воздухообмена. Вредные и нежелательные компоненты начинают распространяться по квартире, портят ее микроклимат, разрушают комфорт жителей.

Решением проблемы становится установка принудительной вытяжки. Она работает в заранее заданном режиме и не зависит от внешних условий, что позволяет организовать стабильный и управляемый воздухообмен.


Вытяжной купол для кухни

Необходимость установки вытяжки продиктована еще одним обстоятельством. Изначально, в кирпичных домах старой постройки, вентиляционный канал для каждой квартиры строился отдельно. С введением панельного домостроения для упрощения производства бетонных плит стали делать один, общий вентканал, имеющий отдушины на каждом этаже. Это сделало возможной ситуацию, когда установка вытяжки на нижнем этаже создает в воздухопроводе повышенное давление, и воздух начинает идти по пути наименьшего сопротивления — поступает в квартиры верхних этажей. Усилие, которое создает естественная тяга, меньше, чем давление от вытяжки, аэродинамическое сопротивление канала выдавливает поток воздуха вместе с вредными компонентами в квартиры верхних этажей. Поэтому им тоже приходится устанавливать вытяжки, чтобы удалять из своих жилищ нежелательные продукты воздухообмена не только своего производства, но и из квартир нижних этажей.

Необходимо учитывать, что пропускная способность вентиляционного канала ограничена и не позволяет выводить слишком большие объемы воздуха. Для увеличения производительности канала придется поднимать давление вытяжки, что для жителей других этажей станет причиной проникновения в квартиру вредных компонентов.


Приточно-вытяжные установки для кухни

Какой воздуховод для кухонной вытяжки лучше

Правильная установка вытяжки на кухне невозможно без воздуховода, по которому отводятся загрязненные воздушные массы. В рассматриваем случае применяют 2 типа решений:

  1. Пластиковые (ПВХ) каналы – прочные, лёгкие и бесшумные каналы прямоугольного и круглого сечения. Внутренняя поверхность всегда гладкая, благодаря чему сопротивление воздуху при его движении практически отсутствует.
  2. Гофрированные (алюминиевые) воздуховоды – простой и гибкий материал. С его помощью установка вытяжки на кухне своими руками упрощается в разы. С задачей справится даже неопытный мастер. Данный тип воздуховодов характеризуется гибкостью и лёгкостью. При работе бытового агрегата не возникают вибрации, как в случае с пластиковыми изделиями.

Вытяжка, соединенная с вентиляционной системой по гофрированному воздуховоду

Большинству хозяев придется решить вопрос декорирования воздуховода, чтобы он максимально сочетался с интерьером помещения. Для этого оборудуют специальные коробы или ниши.

Особенности встраиваемой вытяжки


Встроенная вытяжка экономит место на кухне, гармонично вписывается в интерьер С целью увеличения свободного пространства люди покупают встроенную технику. Вытяжка для кухни также может устанавливаться в мебель и не вносить изменения в интерьер комнаты.

В конструкции подвесной вытяжки есть следующие элементы:

  • Вентилятор –отвечает за вытеснение очищенного воздуха.
  • Угольный фильтр – чистит воздушные массы и устраняет неприятный запах.
  • Металлический фильтр – собирает на себе жир, сажу и мелкий мусор.
  • Дисплей управления.
  • Подсветка.

Принцип действия основан на циркуляции воздушного потока. Воздух всасывается вентилятором внутрь вытяжки, где он проходит через металлический фильтр, избавляясь от жира и сажи. Далее он поступает в угольный фильтр для очистки от неприятного запаха.

К положительным качествам вытяжки относят:

  • Устройство не выделяется на общем фоне благодаря установке в подвесной шкаф.
  • Широкий ассортимент – модели имеют разные размеры, которые подходят под любые параметры кухни.
  • Высокая эффективность работы.
  • Большая мощность устройства позволяет очистить любую по площади кухню.
  • Можно найти бесшумную модель.
  • Современные устройства имеют дополнительный функционал, облегчающий их эксплуатацию.


Встроенные потолочные модели трудно монтируются К недостаткам относят следующие факторы:

  • Производительность вытяжки ниже, чем у купольной модификации. Для маленьких помещений этот минус не учитывается, так как объем очищаемого воздуха невысокий.
  • Если используется рециркуляционная модель, требуется периодическая замена фильтров. Это незначительно увеличивает стоимость эксплуатации и затрудняет уход за прибором.
  • Некоторые модели сложно монтировать, особенно устанавливаемые в потолок.
  • Цена встраиваемых изделий более высокая. С увеличением количества функций она возрастает.

Что выбрать вытяжку или вентилятор

Чтобы правильно выбрать подходящую модель для вентилирования кухни, нужно рассмотреть следующие параметры:

  • Производительность. Согласно строительным и санитарным нормам, вытяжная система на кухне должна поддерживать десятикратную замену воздуха, имеющегося в помещении. Это означает, что общий объём замены должен превышать кубатуру кухни в 10 раз. Также нужно прибавить 30% на всякий случай. В результате получится необходимая мощность, которая подходит конкретной кухне. Также на определение производительности влияет и качество тяги естественной вентиляции. Если её уровень высокий, подойдут и маломощные модели, а в случае недостаточной тяги нужен вариант с большей производительностью.
  • Уровень шума. Оптимален здесь показатель в 35 дБ, что слегка превышает шёпот (30 дБ). Шум напрямую зависит от мощности вентилятора. Тихий вариант годится для кухни.
  • Условия эксплуатации. Если вентилятор будет расположен в вытяжке над плитой, ему необходима надёжная защита от воздействия высокой температуры. Многие агрегаты покрыты термостойкими составами.
  • Дополнительные возможности. Некоторые вытяжки помимо своей непосредственной функции дополнены ещё и программируемыми таймерами, датчиками присутствия человека и прочими опциями, которые значительно повышают удобство применения.

При выборе вытяжки учитывайте её дизайн, чтобы она гармонично и красиво смотрелась в интерьере.

Может ли вытяжка украсить кухню? Разумеется, если только она подобрана с умом и выглядит безупречно и стильно!

Принцип устройства

Если горизонтальный вариант оборудования можно установить в любом коробе, то вертикальный должен крепиться в специально приготовленной нише. Важным элементом конструкции является колпак. Брызги, которые летят во время приготовления пищи, улавливаются этой деталью.

В зависимости от применяемого материала изделия бывают 2 типов:

  • Пластиковые. Это хороший вариант, поскольку на гладких стенках воздух проходит без сопротивления и хуже задерживается грязь. Чтобы сформировать поворот, требуется наличие колена. В этих местах создаются предпосылки для завихрений, что относится к недостатку такой разновидности воздуховодов.
  • Гофрированные. Присутствие складок создает помехи прохождению воздуха и вызывает дополнительный шум. К преимуществу относится отсутствие потребности в переходниках. Гофрированное изделие легко изгибается и может монтироваться под любым углом.

Поток воздуха движется встроенными в систему вентиляторами. Рециркуляционные системы основаны на том, что поток воздуха после очистки не удаляется, а возвращается обратно. Основной составляющей такой вытяжки является фильтр для улавливания жира. Располагается он в выдвижной части. Здесь воздух очищается от жировых составляющих, затем проходит через ряд угольных фильтров и движется назад.

Рекомендуем ознакомиться: Вентиляция теплицы

Устройство вытяжной техники

Прежде, чем встроить вытяжку в кухонный гарнитур, логично будет разобраться в ее устройстве. В основу положен центробежный вентилятор, который приводится в действие посредством клеммы колодки и переключателя скоростей.

Следует определиться с местом, где будет располагаться плита, так как вытяжка устанавливается над ней. От места установки плиты зависят конструктивные особенности модели.

Приводимый в движение двигатель от переменной бытовой сети создает усилие на поглощение не менее 112 л воздуха/минуту. Данная цифра увеличивается по факту удаления фильтра-жироулавливателя, но такая манипуляция не является рекомендуемой.

Срок службы фильтра напрямую зависит от интенсивности пользования плитой и вытяжкой.

К остальным элементам устройства вытяжной техники стоит отнести такие:

  • вентиляционные решетки выпускного канала;
  • выключатель освещения;
  • щиток;
  • шнур питания;
  • внешний корпус электродвигателя;
  • проволочные фиксаторы;
  • лампу подсветки;
  • регулятор активной, пассивной вентиляции.

Более внушительный размер корпуса, дает возможность установить вентиляторы большего размера, чем в плоских.

Таким образом, большая часть вопросов относительно того как встроить вытяжку в шкаф своими руками, ставится решенными. Остается следовать некоторым правилам размещения и сборки отводящей магистрали.

Плоская вытяжка — недорогой вариант с встроенными фильтрами, занимающий мало места.

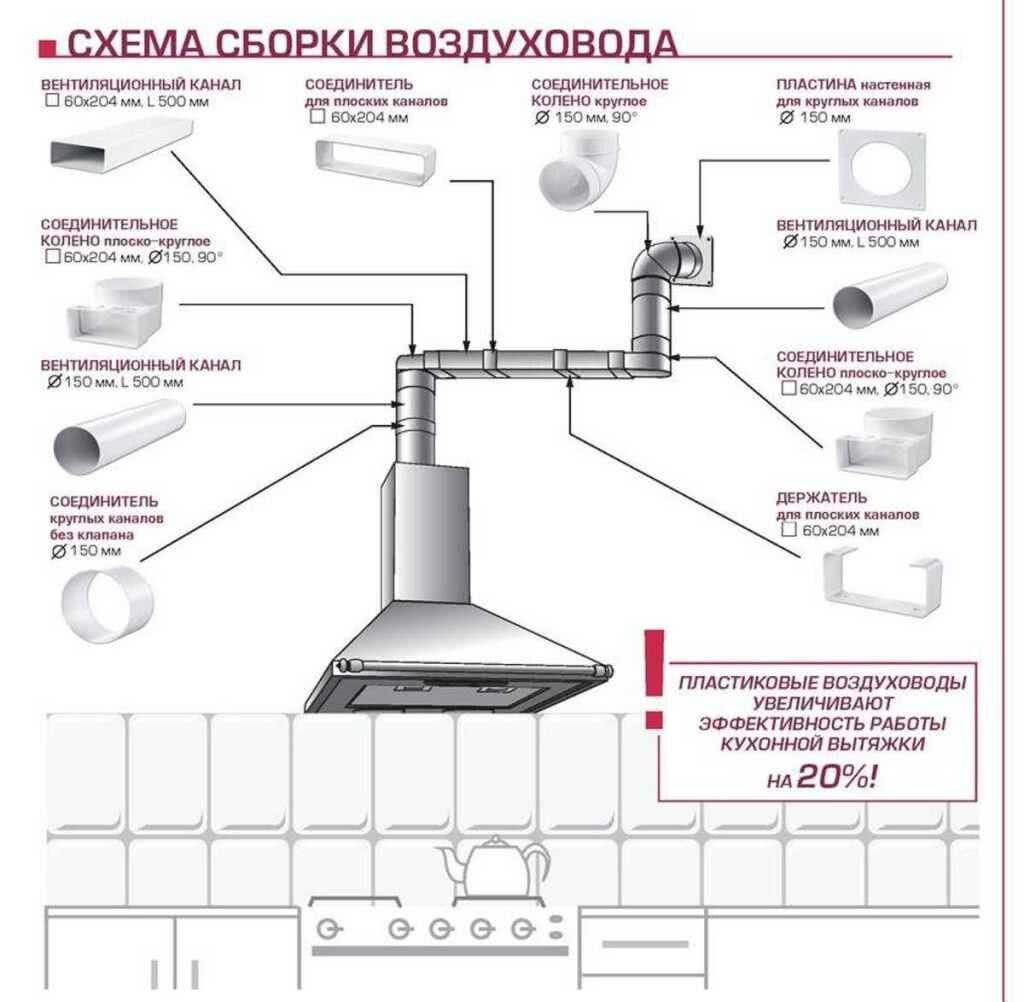

Полная сборка отводящего канала состоит из следующих элементов:

  • вентиляционный канал;
  • соединители для плоских каналов;
  • круглое соединительное колено;
  • настенная пластина для круглых каналов;
  • соединительное колено плоскокруглое;
  • соединитель круглых каналов без клапана;
  • держатель для плоских каналов.

Главное преимущество в том, что она прячется в кухонную мебель или столешницу и не портит общей стилистики интерьера.

Установка встраиваемой вытяжки

Переходим к теоретическо-практической части нашей статьи. Тут мы будем в пошаговых фотографиях смотреть, как мастер выполняет установку вытяжного оборудования в шкаф. Каждый снимок мы снабдим подробными комментариями для лучшего понимания вопроса. В работе нам пригодится нехитрый набор инструмента.

Таблица 1. Необходимый инструмент

Инструмент, фото Описание
Шуруповерт Если завернуть несколько саморезов для фиксации прибора можно и от руки, отверткой, то для прорезания аккуратных отверстий под трассу в полках и крышке не обойтись без шуруповерта или аналогичного электрического инструмента. Для этих целей дополнительно потребуется корончатое сверло по дереву нужного диаметра.
Электролобзик Всю работу по резке можно выполнить электрическим лобзиком. Конечно, края срезов не будут столь аккуратными, но их и не будет видно в процессе эксплуатации. При этом вы можете резать ДСП как вам нужно, делать отверстия любой формы. Например, под прямоугольные вентканалы.
Инструменты для разметки Чтобы все встало на место и смотрелось красиво, нужно точно размечать детали перед резкой. Используем для этого классический набор – карандаш, рулетку, угольник.
Положение шкафа проверяется при помощи строительного уровня.

Также могут пригодиться инструменты для прокладки электрического провода и установки розетки. В эти подробности вдаваться не будем.

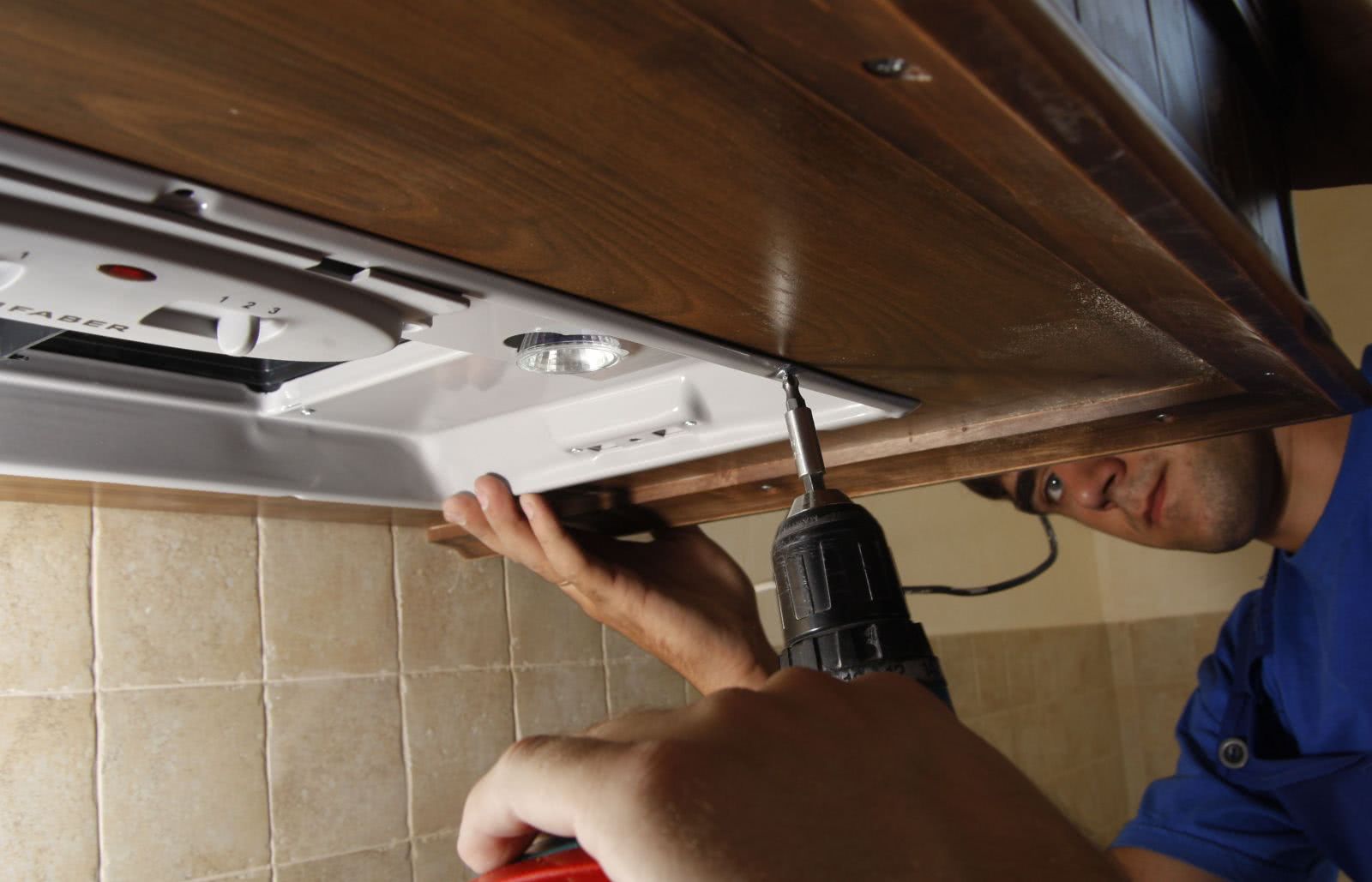

Из коробки вытяжка уже готова к работе – из нее только нужно достать пакет с документами, который находится под фильтрами, поэтому основная работа приходится именно на мебельный шкаф.

Таблица 3. Пошаговая инструкция по установке вытяжки

Шаги, фото
Описание
Шаг 1 – распаковка
Достаем вытяжку из упаковки и поочередно снимаем жироулавливатели, чтобы они не мешали работе.
Шаг 2 – начало сборки шкафа
Шкаф в нашем случае будет самым обыкновенным, из ДСП. Заказать его можно на производстве. Детали стягиваются друг с другом при помощи евровинтов, заворачиваемых шестигранником. Шкафчик этот будет состоять из следующих частей: Две боковины, верхняя крышка, полка и задняя стенка из ДВП. Дна у него нет, так как там будет установлена вытяжка.
Первым делом соединяем две боковины с крышкой – ничего сложного, просто закручиваем 4 винта.
Шаг 3 — замер положения полочки
Устанавливаем вытяжку, чтобы точно узнать ее границу

Сверху кладем полочку, чтобы точно разметить места креплений под нее – рисуем линии по верхнему краю полки.Внимание! Если из вытяжки выходит патрубок, который мешает совместить ее с полочкой, предварительно вырежьте под него в ней отверстие.

Шаг 4 – подгонка переходника
Редуктор для перехода на вентиляционную трубу нужно отрезать по кругу, соответствующему диаметру патрубка вытяжки. Используем для этого болгарку или ножовку по металлу.
Шаг 5 – разметка отверстия
Теперь нужно перенести размеры патрубка на полочку

Как это сделать? Нам нужно обмазать его края чем-то пачкающимся. В нашем примере мастер воспользовался белым силиконом, но можно взять и губную помаду – результат будет одинаковым. Потом точно прикладываем полку и немного прижимаем ее. Делаем это прямо в корпусе шкафа, чтобы избежать неточностей.
Шаг 6 – вырезание отверстия под редуктор
Далее берем лобзик или коронку, и делаем отверстие в полочке. При работе с корончатым сверлом сделайте сначала сквозное отверстие в центре, чтобы была возможность сверлить с двух сторон, что позволит избежать появления неопрятных сколов по краям.
Шаг 7 – отверстия под полочку
По разметке на каждой боковине сверлим отверстия под евровинты. Тут же закрепляем элемент.
Шаг 8 – отверстие под кабель
От вытяжки вверх пойдет провод, чтобы была возможность его проложить, прорезаем в задней стенке небольшую канавку, используя любой удобный инструмент.
Шаг 9 – задняя стенка
Прибиваем на гвоздики заднюю стенку шкафчика. Вяжемся к боковинам и полочке, пропуская пока крышку, так как нам ее еще понадобится снять, для вырезания аккуратного отверстия под трубу воздуховода. Если работаете лобзиком, а не коронкой, то все можно сделать и после сборки.
Шаг 10 – крепление вытяжки
Вытяжка держится на 4-х саморезах, отверстия под которые находятся внутри прибора. Так как мы сняли сетки, доступ сейчас к ним открыт.
Шаг 11 – установка воздуховода
В завершение вставляем обрезанную по высоте трубу воздуховода.

Теперь шкаф вместе с вытяжкой можно повесить на стену. Прокладывается вентиляционных ход до вентиляционной шахты, прибор включается в розетку и им можно начинать пользоваться.

Вентиляция для кухни

Качественная установка кухонной вытяжки своими руками предполагает соединение бытового прибора с вентиляционной системой. Лучше всего организовать работы следующим образом:


Движение воздуха по направлению от вытяжки к вентиляционному каналу

  1. Для вентиляции оборудуют подходящих размеров короб, дополняют его клапаном-хлопушкой с 2-я отверстиями. В горизонтальном положении воздушный поток отводится через открытое окно, т.е. естественным образом. За счёт чего обеспечивается более качественное проветривание помещения.
  2. Если монтаж вытяжки на кухне выполнен правильно, то при работе вентиляторов устройства образуется внутреннее давление, отверстие клапана закроется и грязный воздух направится по коробу в канал. Неоспоримое преимущество данной схемы включения – отсутствие обратной тяги, эффективная система естественного воздухообмена.


Работа кухонной вытяжки с обратным клапаном в вентиляционной системой

Для регулировки положения клапана применяется специальная пружина. Пользоваться ей сможет даже неопытный мастер. Но особого вмешательства не потребуется, потому как клапан выставляется всего 1 раз.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта “пушка” не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне. Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот “поворот”. Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее “дупло” под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Монтаж вытяжного канала

В пробуренное отверстие вставляется вытяжной канал. Лучший использовать для обустройства вытяжного канал оцинкованную трубу, которую нужно хорошо утеплить влагостойким теплоизоляционным материалом.

Можно также сделать вентиляционный канал с помощью пластиковой трубы (ПВХ, полипропилен, полиэтен и полиуретан), которая легко режется и монтируется. После монтажа трубы со стороны кухни на вентиляционное отверстие устанавливается решетка с патрубком для крепления воздуховода.

Решетка с патрубком для крепления воздуховода

С внешней стороны фасада, вентиляционный канал закрывается декоративной решеткой с защитным козырьком и обратным клапаном, чтобы предотвратить обратное движение воздуха при выключенном вентиляторе и попадание дождевой воды в трубу.

Решетка с козырьком и обратным клапаном
