Устройство розетки. как бывают виды и типы розеток.

Оглавление

Стандарты для обозначений

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Предлагаем вам этому немного поучиться.
Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения. Степень защиты оборудования Розетки, как и любое электрооборудование, имеют разный уровень защиты от соприкосновения частей, находящихся под напряжением, с твердыми частицами и водой. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона.
Условные знаки для выключателей на схемах Все выключатели на электрических схемах показывают так: Указатели выключателей с одной и двумя клавишами На картинке внизу показаны такие выключатели: внешние;. Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка. Они представляют собой моноблок, в котором есть два штепсельных разъёма то есть можно подключить в них две вилки от двух различных электроприборов и одно установочное место монтаж производится в один подрозетник.
Например, существует классификация по следующим признакам: способу коммутации; виду монтажа; по типу выключения и включения. Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга. И также замыкает путем повторного нажатия на кнопку.
Условные обозначения это графические изображения, которые общепонятны, благодаря не только общероссийской, но и общемировой стандартизации. Количество крючков означает количество клавиш Чтобы внести ясность в выбор подходящих вариантов, достаточно систематизировать их по нескольким принципам.

Все виды проводок и планируемое к установке электрооборудование, на схемах изображаются в виде условных обозначений. Часто в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две линии с крючками одна сверху, а вторая снизу. Размеры изображения шкафов, щитов, ящиков и т. В основной комплект чертежей для строительства определенного этажа или комнаты входит несколько видов документации. Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ

Обозначение розетки на схеме При строительстве дома или производственного здания не обойтись без установки электротехнических аппаратов или приборов. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Их составные части схожи: контакты, колодка и защитная крышка.

Это означает, что коммутационный аппарат одноклавишный. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

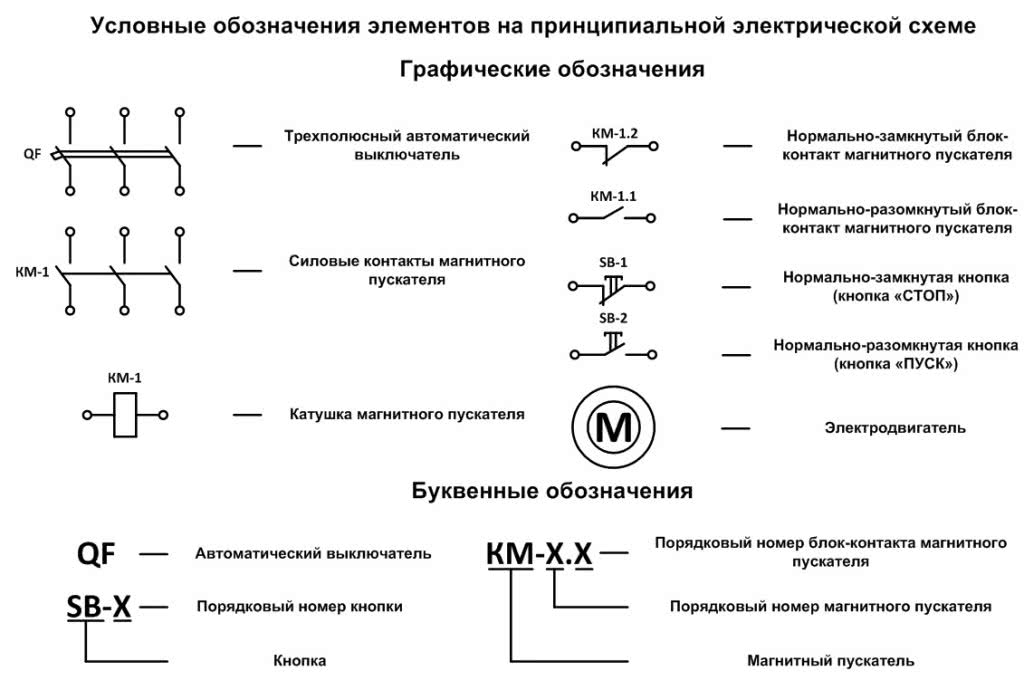

Условно Графические обозначения на электрических схемах

Сфера использования смарт-розеток

включение или выключение бытовых приборов (чайник, будильник, кофе – машина, бойлер, кондиционер, утюг и др.)
для автоматического включения освещения или видеокамеры
с целью открытия входных дверей
включение сигнализации
связь с датчиками домофона или утечки газа и воды
индикация открытия дверей и бессистемное включение света для создания эффекта присутствия людей в доме
автоматическое включение питания по графику (полив, протапливание квартиры)
дистанционное включение электрической сауны

Наибольшее практическое применение нашли умные розетки с датчиком температуры. Основное назначение – автоматический контроль работы термостатического устройства газовых или электрических конвекторов.

Настройка нужной температуры проводится вручную, а дальнейшее управление отопительной системой – это уже функция умной розетки. Причем датчики могут контролировать температуру пола или температуру воздуха в помещении. Приборы с регуляцией температурного режима воздуха нашли более широкое использование и популярность.

Собравшись приобрести умную розетку, просмотрев в интернете многочисленные фото умных розеток, обыватель находится в растерянности: «Какую розетку выбрать?»

Выбор правильного способа

Решение в большей степени зависит от суммы, которую хозяева планируют потратить. Другие факторы — мощность приборов, которые будут подключаться периодически либо работать постоянно, наличие отделки на стенах и степень готовности ее нарушить. Самый лучший способ — подключение звездой: или к главному щитку, или к распределительной коробке.

Для приборов, не отличающихся большой мощностью, которые к тому же будут работать не ежечасно, подойдет простое шлейфовое соединение. Капитальный ремонт или его скорое планирование, даст возможность модернизировать дом или квартиру. В этом случае обычно решают, какие приборы планируются к покупке. Именно этот список всех будущих (и настоящих) устройств станет стимулом для расчетов необходимого сечения кабелей, а также выбора способов их подключения.

Как подключить выключатель от розетки и наоборот

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Видео-рекомендации по выбору

В первом видео даются общие рекомендации по выбору розеток.

Если вас в первую очередь интересует качество, то советуем обратить внимание на продукцию ведущих европейских брендов:

Legrand (Франция);
Schneider-Electric (Франция);
Simon (Испания);
Merten (Германия);
GIRA (Германия);
ABB (Германия);
FEDE (Испания);
Bticino (Италия);
JUNG (Германия);
ELSO (Германия);
Vimar (Италия).

Особой популярностью в России пользуются розетки и выключатели французской фирмы Legrand, а конкретно серия Valena — качество по разумной цене. У Schneider-Electric популярны серии Grossa и Unica.

Категории информационных розеток

От того, к какой категории принадлежит компьютерная розетка, зависит дистанция, на которую будет передаваться сигнал при минимальных искажениях, а также сама скорость передачи данных.

При оснащении офисных и бытовых сетей чаще используют такие виды розеток:

RJ-45 Cat.5 – предназначены для организации сетей 100BASE-TX с полосой частот 125 МГц при скорости передачи данных в пределах 100 Мбит/с.
RJ-45 Cat.5е – более «продвинутый» вариант, позволяющий передавать данные для двух пар в пределах 100 Мбит/с., для четырех пар – 1000 Мбит/с.
RJ-45 Cat.6 – предназначены для обустройства сетей “Gigabit Ethernet” и “Fast Ethernet”. Пропускная способность устройства до 1000Мбит/секунду.

Выделяют несколько основных параметров, по которым разделяются компьютерные розетки. Один из них – способ монтажа.

Наружные и внутренние точки подключения

В зависимости от способа монтажа приборы делятся на два типа:

Внешние – применяют, когда устройство необходимо разместить на поверхности стены. На тыльной стороне устройства для наружного монтажа есть коннектор, оснащенный ножевыми контактами. Если в них вдавить провод, изоляция пробивается то жилы, благодаря чему существенно облегчается монтаж.
Внутренние – предполагают установку внутри монтажной коробки с заглублением устройства в полость бетонной, кирпичной или гипсокартонной стены. Коннектор таких устройств обычно съемный. Его снимают, а после установки в углубленный в стену подрозетник зажимают пластиковым винтом.

Корпуса устройств для наружной установки изготавливают из прочных технополимеров негорючего типа. Благодаря этому их наружная поверхность устойчива к воздействию УФ-лучей.

Применение внутренних розеток обеспечивает презентабельный внешний вид проводки, но усложняет процесс обслуживания оборудования в случае поломки

Укомплектованные и разборные модели

В зависимости от типа комплектации устройства делятся на два вида:

С встроенными модулями. В укомплектованные модели изначально встроена контактная плата и разъемы. В них предусмотрен неизменный тип экранирования.
Со сменными модулями. В устройствах этого типа модули отделены от лицевой панели. Такое решение позволяет составлять любые комбинации: «UTP» и «FTP» разных категорий – 3, 5, 6, 7.

Укомплектованные устройства со встроенными модулями доступны по стоимости и просты в монтаже. Но в случае поломки приходится заменять всю конструкцию.

Приборы со сменным модулем выигрывают в том, что их легко обслуживать, а гибкий модуль в случае необходимости не составит заменить в соответствии с потребностями системы

Главным критерием, которым следует руководствоваться при выборе устройства – наличие дополнительных портов. К примеру, при необходимости обслуживания нескольких единиц техники, стоит выбирать двойные розетки типа RJ-45. В двухмодульной моделе к одному порту RJ-45 может быть подсоединен компьютер, а ко второму RJ-11 – телефон.

Встречаются также модели, в которых оба модуля предназначены для подключения компьютерной техники. Но порты различаются между собой по категории и типу экранирования. Применение таких устройств позволяет сэкономить статью расходов, комбинируя модули под свои потребности и категорию оборудования.

Отдавайте предпочтение изделиям проверенных производителей. Это является гарантией того, что продукция произведена в соответствии с общепринятыми нормами и стандартами. Качественные устройства будут легко совмещаться с любым типом компьютерной техники и спокойно выдерживать напряжение российских сетей.

Скрытый вариант

Наиболее подходящий способ монтажа для жилых помещений. Для данного способа требуются штробы и готовые для установки розеток – подрозетники.

Для начала берётся электрическая розетка и от неё откручивается декоративная накладка, чтобы в руках была лишь колодка. Оголённые на 1 см провода крепятся к сердцевине путём затягивания шурупов. Каждый провод должен зайти в своё гнездо. Фаза к фазе, ноль к нолю. После этого нужно вставить розетку в подрозетник, выровнять по уровню и затянуть на шурупы. После этого прикручивается декоративная панель.

Есть два варианта крепления колодки в подрозетнике.

С помощью специальных лапок. На колодке есть да винта с разных краёв. Когда колодка внутри эти винты затягиваются и подтягивают лапы, которые распирают колодку внутри и крепко фиксируют.
При помощи шурупов. С краю подрозетника имеются выемки для вкручивания шурупов. Когда колодка вставлена в подрозетник, то шурупы просто прикручивают её к коробке.

Как перенести розетку в другое место

Перенос силовой розетки путем штробления стены

В соответствии со СНиП для подключения мощной техники запрещается применять бытовые удлинители. Это может привести к перегреванию, воспламенению и короткому замыканию.

Перенести точку можно путем ее установки в новом подрозетнике с использованием старого канала и новых штроб для проводов.

Подвод напряжения производится следующими способами:

специальным удлинителем;
прокладкой новой линии;
наращиванием кабеля, когда соединение проводов осуществляется пайкой, сваркой, опрессовкой или клеммами.

У каждого варианта есть свои плюсы и минусы. Решение принимается в каждом случае применительно к обстоятельствам.

Виды электрических розеток

Электрические розетки бывают накладные, встроенные и переносные. Относительно последних достаточно будет сказать, что они сконструированы как портативный прибор с корпусом из диэлектрика, хорошо защищающим его от влияния внешней среды. Такие корпуса используются на разного рода электрических удлинителях. Как правило, на другом конце удлинителя устанавливается сетевая вилка.

Накладная розетка

Накладные розетки монтируют на открытых электропроводках, когда провода прокладываются по поверхности стен, потолков и иных строительных конструкций. Эти розетки прикрепляют на стену в нужном месте при помощи саморезов или шурупов, пропущенных через крепежные отверстия в днище корпуса розетки или в монолитном основании. Провода подводятся к клеммам через проем в боковой стенке корпуса.

Хотя применяемый в накладных розетках способ крепления достаточно прост, он обеспечивает надежную фиксацию розеток на несущей поверхности. Чаще некоторые сложности с креплением возникают при монтаже встроенных розеток. Для этого есть две причины. Во-первых, их монтаж и механизм фиксации действительно сложнее, чем у накладных. Во-вторых, встроенные розетки используются при устройстве скрытой электропроводки, применяемой практически повсеместно. К встроенным розеткам и к качеству их монтажа предъявляются более высокие требования.

Встроенная розетка

Встроенная розетка устанавливается так, что ее функциональный модуль (механизм) полностью прячется в стене. На поверхности остаются лишь декоративные накладки. Фиксируется такая розетка в стене при помощи распорных лапок и саморезов, пропущенных сквозь отверстия в монтажной планке. Многим знакома ситуация, когда при выключении сетевой вилки розетка выпадает из стены и повисает на проводах. Такая неприятность чаще всего происходит со встроенными розетками, неумело закрепленными с помощью одних лишь лапок.

Всегда неприятно, когда что-то не ладится. И вдвойне обидно, когда подводят простые и, казалось бы, более чем надежные вещи, например розетки. На самом деле все имеет свой ресурс безотказной работы, и электрические розетки тоже. Под воздействием электромагнитных полей подвергаются медленной деструкции и теряют свою прочность пластмассовые детали, ухудшаются со временем электрические контакты. В процессе длительного использования ослабевают винтовые соединения, розетки расшатываются и даже вываливаются из стены. В конце концов они просто приходят в негодность, и мы исключаем их из числа полезных вещей. Такие розетки подлежат замене.

Но нередко причиной неисправности розеток становятся ошибки при их монтаже или неправильная эксплуатация. В этом случае можно попытаться их отремонтировать. Рассмотрим несколько типичных ситуаций. Если после подключения электроприборов, особенно мощных, розетка распространяет резкий запах горелой пластмассы, то это означает, что где-то в розетке плохой электрический контакт, на котором выделяется слишком много тепла. Вынув вилку из розетки и выждав 30 секунд, потрогайте штифты сетевой вилки. Если они горячие, то это говорит о том, что, скорее всего, утратили свою упругость приемные гнезда розетки, неплотно прилегающие к штифтам вилки. На это указывают и потемневшие от высокой температуры края отверстий для вилки в лицевой панели розетки.

Если же штифты лишь чуть теплые или вовсе холодные, то нарушение контактов следует искать в месте присоединения к розетке подводящих проводов. Возможно, что одна или обе клеммы недостаточно хорошо прижимают провода к токоведущим деталям розетки. В новых розетках (или тех, которые эксплуатируются меньше года) зажимные винты на этих клеммах просто недожали при монтаже.

Розетка может перегреться и даже воспламениться, если через нее запитать слишком мощный электроприбор или несколько электроприборов, суммарная мощность которых создает ток, превышающий допустимый ток розетки. Кстати, значение допустимого тока и рабочее напряжение, как правило, указываются на лицевой панели розетки. Например, там можно прочесть: 10 А, 250 В. Это означает, что в розетку можно включить электроприборы общей мощностью не более 2,2 кВт. В розетку, рассчитанную на ток 16 А, можно включать электроприборы мощностью до 3,5 кВт. Розетку, которая греется, можно попытаться отремонтировать.

IP-характеристики

Как и многие другие электротовары, розетки различаются по степени защиты от влаги/воды. Эти показатели измеряются по международному IP-стандарту. От этого главным образом и зависит область применения розеток. По классу защиты все изделия можно разделить на четыре основные группы:

1) IP 20. Самый распространенный вид. Предназначается для объектов с сухим и нормальным микроклиматом, которые отапливаются в зимнее время. Наилучшим образом подходят для жилых помещений.

2) IP 21/22. Допускается установка на объектах без отопления и на открытом воздухе (при наличии навеса).

3) IP 43/44. Это стандартные влагозащищенные электроустройства. Могут эксплуатироваться в условиях постоянной высокой влажности, в том числе – рядом с бассейнами и на улице.

4) IP 54/55. Рассчитаны на прямой контакт с водой, поэтому подходят для уличного монтажа без навесов и козырьков.

Как правило, все влагозащищенные модели оборудованы крышками – обычными или с резиновыми уплотнителями.

ТОП 5 производителей

Производством механизмов для подключения приборов занимаются разные компании из стран всего мира. Наиболее качественными являются приборы от французских, немецких и шведских заводов.

Legrand

Французская фирма является лидером среди производителей оборудования. Главный офис расположен во Франции, а по миру насчитывается 90 производственных предприятий.

Основными преимуществами розеток фирмы Легранд являются их надежность, качество, широкий ассортимент, тщательная проверка на пожаробезопасность и гибкость цен. Компания заботится о репутации, поэтому для создания приборов используются только высококачественные составляющие.

SCHNEIDER ELECTRIC

Также французская фирма занимает второе место среди производителей. Приборы от компании Schneider Electric активно используют профессионалы-электрики. На территории России находится 5 заводов от фирмы по производству элекрических розеток и выключателей.

Плюсы продукции компании Schneider Electric:

высокое качество компонентов;
возможность замены рамок;
богатая коллекция;
модульная конструкция.

Из недостатков можно выделить только цену.

ABB

В списке лучших производителей находится и шведская фирма, основанная в 1883 году. Производственные предприятия расположены более чем в 100 странах мира, на территории РФ расположено 7 заводов.

Преимущества продукции:

стойкость материалов к уф излучению;
ударостойкость;
элегантный дизайн;
модульность;
простота установки;
обширная цветовая гамма;
натуральные материалы.

Недостаток приборов один – стоимость.

GIRA

Немецкая фирма предлагает широкий ассортимент электрических установок – от сенсорных диммер-выключателей до классических розеток.

Преимущества: богатый ассортимент, дизайн, надежное немецкое качество, модульная конструкция, натуральность материалов. Недостаток – высокая стоимость.

Berker

Немецкая фирма, славящаяся надежностью товаров. Используется для реализации подсветки в«Умном доме». Преимущества: классический стиль, качество и надежность, прочность, малая стоимость. Недостаток – отсутствие насыщенного дизайна.

Розетка – это обязательная составляющая дома. Выбор зависит от помещения, в котором она используется, типа подключаемого устройства и суммарной нагрузки.

Модели с дополнительными функциями

Со встроенным УЗО

УЗО защищает человека от поражения электрическим током. Некоторые розетки встраиваемого и переносного типов идут сразу со встроенным УЗО. При утечке минимального тока УЗО мгновенно размыкает контакты, препятствуя поражению током и защищая электроприбор. Стоимость таких моделей в среднем в 6 – 7 раз превышает стоимость обычных одинарных розеток.

Со шторками

В таких моделях на контакты наложена специальная шторка, которая открывается только при вхождении вилки в розетку. Эти шторки защищают маленьких детей от поражения электрическим током. Причем во многих моделях шторки открываются только когда вилка входит одновременно в два контакта (нельзя, например, вставить тонкий металлический предмет только в один контакт).

С крышкой

Устройства с откидной крышкой применяются в помещениях с повышенной влажностью, например, в ванной комнате, ремонтных боксах и помещениях с насосными станциями. При этом крышка защищает не только от влаги, но и от пыли и мусора, поэтому можно использовать розетку в сильно загрязненных помещениях, например, в мукомольном цеху.

С таймером

Устройство с таймером позволяет выставить временной период, в течение которого розетка будет работать, а затем прекратит питание для определенного электроприбора. В особенности такая розетка удобна, когда есть обогреватель без таймера, а нужно чтобы он отключился в определенный момент. Хотя в некоторых случаях целесообразно заменить обогревать на агрегат с таймером, все же в некоторых случаях экономически выгодно использовать именно такую розетку.

Со счетчиком электроэнергии

Такие модели оснащены счетчиком электроэнергии, который позволяет вести учет расхода для конкретного электроприбора. По сути, с помощью такой розетки вы сможете индивидуально просчитать расход для каждого прибора и понять, какой использовать выгоднее (например, в случае с обогревателями).

С USB разъемами

Это современные розетки с USB выходами, позволяющими быстро зарядить телефон или планшет. Таким образом не занимается лишний разъем розетки, а также можно зарядить электронное устройство, если потеряли или не можете найти к нему вилку.

C Wi-Fi модулем

Модели с Wi-Fi модулем позволяют управлять розеткой удаленно со смартфона. Это может быть удобно, когда нужно включать/отключать от сети прибор, не имеющий собственного таймера отключения, удаленно. Многие из таких розеток имеют подключение к системе «умный дом».

Советы домашним электрикам:

Медь или алюминий: что лучше всего подходит для проводки?
Как правильно снимать показания счетчиков электроэнергии?

Открытый вариант

Открытый вариант предполагает что установка розеток производится на внешнюю стену без сверления штроб и отверстий для подрозетников. Провод будет также идти снаружи по стене. Монтаж подрозетников в данном случае не требуется.

В стене сверлятся отверстия для её крепления. Чтобы сделать это грамотно требуется разобрать её и приложить заднюю крышку к стене, после чего, предварительно выставив по уровню отметить карандашом точки для крепления. Заднюю стенку сразу же можно закрепить на стене с помощью быстрого монтажа или шурупов, главное чтобы они были с дюбелями. На колодку монтируются провода, путём вставки края провода и затягивания шурупа на колодке. Соответственно подсоединить провода нужно так, чтобы каждый провод был подключён в свою колодку. Фаза к фазе и т д. После того как все будет готово можно собрать конструкцию, накрыв крышкой основание, после чего прикрутить винтами и установка розетки закончена.

Недостатки:

Не эстетичный внешний вид для жилых помещений;
По местам розеток будут идти кабель каналы, которые будут вмонтированы на стены и будут занимать место;
Выступают на 5 – 8 см из стены.

Целевое предназначение

Розетки предназначаются для подключения бытовых электроприборов к сети через вилку. Любая электророзетка состоит из трех компонентов: это контакты, основание и защитный корпус. Основной характеристикой является номинальный ток, при котором сохраняется работоспособность в течение эксплуатационного срока. Домашние розетки рассчитаны на ток 10 и 16 А (т.е. для приборов с мощностью не выше 2-3 кВт).

Выделяют розетки с заземлением и без него. Устройства с заземлением имеют повышенную энергобезопасность. Чаще всего устанавливаются в помещениях, в которых возможен контакт с водой: ванная, кухня. Также они используются для работы аквариумов.

Как не ошибиться в выборе

Строительные магазины предлагают большой выбор рамок, неискушенному покупателю среди различных оригинальных и цветовых решений трудно подобрать необходимые. Потому, прежде чем отправляться за покупкой, следует определиться, каким параметрам отдать предпочтение.

Лучше посоветоваться со специалистом, чтобы он подсказал:

какие рамки для розеток и выключателей более надежные;
размер – для этого заранее необходимо узнать параметры электрооборудования;
тип расположения – горизонтальный или вертикальный;
необходимое количество постов – может содержать от одного до шести;
вид материала – полимеры, пластик, дерево, стекло, камень, латунь, фарфор, кожа и др.;
цвет – главное, чтобы он соответствовал покрытию стен, сочетался с мебелью и другими элементами помещения;
качество рамки – прежде чем оплатить покупку, следует проверить целостность покрытия рамки, чтобы убедиться в отсутствии изъянов и деформаций поверхности.

Распространенные виды розеток

Подключение розетки начинается с ее правильного выбора. Видов и подвидов розеток сотни, все они отличаются друг от друга и конструкцией, и предназначением. Но наиболее распространенных в быту устройств не так много, ГОСТ 7396.1-89 рекомендует их применение в зависимости от дальнейших условий эксплуатации.

Тип С 1а. Розетка без заземления. В рабочем режиме должна выдерживать до 10А постоянного тока, до 16А переменного тока и напряжение до 250 В. Такой розеткой может обеспечиваться работа простых приборов, обходящихся без заземления;
Тип С 2а. По бокам у этой розетки имеются два контакта для заземления. Рабочие параметры такие же, как у первого типа, но в такую розетку уже можно подключить электрический прибор высокой мощности. Речь идет о стиральных машинах, электродуховках, водонагревательных колонках, водяных насосах и подобных приборах;
Тип С 3а. Такой же прибор, как С 2а, но с заземлением штифтового вида;
Тип С 5. Розетки советского периода, хорошо подходят для техники, оставшейся с тех же времен. Выдерживают до 6А;
Тип С6. Так называемые евро-розетки с более широкими отверстиями под вилку и выступающим над стеной корпусом. Подходят для электроприборов с соответствующей вилкой.

Прежде чем устанавливать розетки, следует подобрать кабель. Для вариантов с заземлением он должен быть трехжильным, без заземления – двухжильным. Обычно жила с желтой изоляцией предназначена для заземления, красная или коричневая – для фазного провода, синяя – для нулевого. Сечение провода выбирается в зависимости от предстоящей нагрузки.

Влагозащита и пылезащита обозначаются, например, IP44. Данная маркировка говорит о том, что в сеть устанавливается прибор, защищенный от твердых частиц размером больше 1 мм и от круговых брызг.

Устанавливать розетки в ванной или в бане нежелательно, но часто без этого сложно обойтись. Если другого выхода нет, надо подобрать влагозащищенное устройство, снабженное специальной крышкой.

Стандартные размеры розеток

Общие международные стандарты на розетки уже созданы, но различий еще много. В разных странах размер розетки, расстояния между штырьками и их форма могут отличаться. Схемы подключений в основном совпадают, благодаря их простоте. Ко многим из них не подходят отечественные вилки с круглыми штырями, если предусмотрены плоские. Различия могут быть по количеству отверстий и расстояниям между ними. Габариты у всех приблизительно одинаковы.

Стандартный размер встроенной розетки составляет 185х190х85 мм. Если она содержит контакты заземления, габариты немного увеличиваются: 230х190х85. Меняется также схема подключения, так как появляется третий провод.

Подключение розетки в двухпроводную сеть.

Рассмотрим вариант, когда у Вас двухпроводная электрическая сеть (без заземления) и установлена одинарная розетка, которую Вы хотите заменить двойной.

Любая розетка состоит из декоративной крышки и рабочей части, которые соединяются между собой винтовым соединением. Перед установкой розетки обе эти части отделяют друг от друга. Если же этого не сделать, то установить и подключить рабочую часть не получится.

Декоративная крышка сделана из пластмассы и в зависимости от конструкции розетки крепится к рабочей части одним или двумя винтами. Винты откручиваются отверткой и обе части свободно отделятся друг от друга.

Теперь необходимо демонтировать старую розетку, но перед демонтажем ее необходимо обесточить. Если нет возможности отключить напряжение с этой розетки, значит, обесточиваем все помещение, квартиру или дом. И только после проверки отсутствия напряжения на контактах розетки приступаем к ее демонтажу.

В первую очередь откручиваем винты, крепящие декоративную крышку.После снятия крышки рабочая часть розетки остается в стене, и чтобы ее вытащить, необходимо ослабить крепление, с помощью которого розетка жестко удерживается в подрозетнике. Для этого выкручиваем два боковых винта, расположенных с левой и правой стороны рабочей части.

Боковые винты являются частью крепления и служат для фиксации розетки в подрозетнике. При закручивании они давят на распорные лапки, которые раздвигаются в стороны и упираются в боковые стенки подрозетника, жестко удерживая розетку. И чтобы ослабить давление на распорные лапки эти винты выкручивают.

Боковые винты выкручиваются поочередно. Вначале на несколько оборотов выкручивается один винт, затем второй. При этом рабочая часть придерживается пальцами. Когда крепление ослабнет, рабочую часть можно свободно вытащить из подрозетника.

Теперь осталось только отсоединить провода с клеммных зажимов старой розетки и приступать к подключению новой.

В зависимости от конструкции розетки клеммные зажимы могут располагаться сбоку, спереди или сзади основания рабочей части. В моем случае отверстия для ввода жил провода расположены сзади основания, а винт, который зажимает их, расположен сбоку.

Совет. Перед установкой розетки разделайте концы провода заново. Откусите концы, которые заходили в клеммные соединения, а затем опять очистите их от изоляции приблизительно на 1 см. Таким образом, мы получаем свободные от всех окислов концы и, естественно, чистое и надежное контактное соединение. Если же провод многожильный, то жилки скрутите плоскогубцами в плотную скрутку.

Теперь все работы по подключению новой розетки выполняются в обратной последовательности: подключаются силовые провода, рабочая часть закрепляется в подрозетнике и в завершении устанавливается декоративная крышка. Однако тут есть несколько нюансов, о которых Вы можете не знать.

1. Расположение фазного и нолевого провода в розетке.

Значения не имеет, на какую клемму (правую или левую) подавать фазу или ноль. Желательно, чтобы расположение фазного и нолевого проводника во всех розетках дома совпадало. Одинаковое расположение удобно для обслуживания домашней электрической сети и поиска возможных неисправностей.

2. Установка рабочей части розетки.

Когда рабочая часть утоплена в подрозетнике, то вначале ее выравнивают по горизонтали. Затем ее плотно прижимают к стене и закручивают боковые винты, пока распорные лапки плотно не упрутся в боковые стенки подрозетника и не зафиксируют рабочую часть.

Боковые винты закручивают поочередно: сначала на несколько оборотов закручивается, например, левый, а затем правый винт. В процессе закручивания боковых винтов рабочую часть придерживают с боковых сторон, чтобы ее не выдавило из подрозетника.

3. Длина провода.

Если розетка устанавливается на новую точку, то перед подключением проверьте длину провода, которая должна быть не более 15 – 20 см. Если провод оставить длиннее, то есть вариант, что розетка в подрозетник не поместится.

4. Расположение провода в подрозетнике.

При установке розетки в подрозетник первым укладывается провод (его сворачивают кольцом или слаживают гармошкой), а затем вставляется рабочая часть, которая прижимает провод ко дну подрозетника

Обращайте особое внимание, чтобы провод не попал в область распорных лапок. Если это допустить, то лапки либо передавят провод, либо нарушат изоляцию. В обоих случаях мы получаем короткое замыкание и неработающую розетку или линию

В обоих случаях мы получаем короткое замыкание и неработающую розетку или линию.
