Какие конкретно бывают внутренности бачка унитаза и их

Оглавление

Подробное рассмотрение системы

Теперь расскажем о существующих вариантах и их основных особенностях более подробно. Чтобы не описывать каждую модель по отдельности, мы рассмотрим две основных части системы – наливную и сливную. Так вы сможете разобраться в вопросе максимально подробно и четко.

Заливной клапан

Этот узел выполняет функцию наполнения емкости до установленного уровня. При одинаковых функциях внешний вид конструкции может очень сильно отличаться, поэтому мы расскажем, какие из вариантов встречаются чаще всего.

Начнем с классических систем, которые используются с середины прошлого века, их характерными особенностями являются следующие факторы:

Поплавок изготавливается из латуни, это очень надежный материал, который не боится воздействия воды и на протяжении десятилетий сохраняет свои первоначальные эксплуатационные свойства;
Система размещается на коромысле, которое также должно быть изготовлено из латуни, так как стальной вариант очень быстро начнет ржаветь, и через несколько лет коррозия приведет его в негодность;
Клапан с резиновой прокладкой открывает-закрывает впускное отверстие. Он также латунный, но тут большое значение имеет качество уплотнительного элемента, так как он должен обеспечивать плотное прилегание и сохранять эластичность на протяжении длительного периода времени;
Принцип работы прост: коромысло при спуске воды опускается, открывается подача воды. По мере наполнения заглушка закрывает отверстие, уплотненное резиновой прокладкой.

Простая, но эффективная система Относительно этого варианта можно отметить тот факт, что система очень надежна и ремонтопригодна, вы без труда сможете устранить неисправность. Специалисты называют этот вариант сливной бачок старого образца, так как в наше время производятся другие виды конструкций.

Относительно неисправностей можно отметить следующие:

Засор сопла клапана песком, ржавчиной и другими посторонними примесями. Проблема решается простой очисткой полости с помощью куска проволоки;
Со временем может износиться или даже перетереться шпилька, на которой держится коромысло, ее можно заменить без особого труда, для этих целей подойдет кусок медной проволоки;
Если система эксплуатируется много лет, то может износиться и коромысло, его просто заменяют на новое.

Полностью меняем арматуру

Если у вас нет желания изучать, что именно сломалось во внутренностях вашего сливного бачка, можно просто заменить все компоненты одним разом. В зависимости от типа бачка, арматура внутри его также отличается, поэтому не спешите выбрасывать старую конструкцию, ее можно продемонстрировать в магазине для безошибочного приобретения нового комплекта. Инструкция по демонтажу и установке достаточно проста:

Вначале перекрываем воду.

Откручиваем верхнюю кнопку и аккуратно снимаем крышку. Ее можно отложить подальше, она вам понадобится в самом конце.

Далее откручиваем подводку штуцера, снимаем наборную систему.
Отсоединяем рычаг с клапаном слива и вытаскиваем его.
После того, как бачок опустеет, начинаем монтаж новой арматуры в обратном порядке – как производилась ее разборка.

Из инструментов вам понадобятся только пассатижи и ключи.

Качественная арматура для сливного бычка

Система подачи и слива – устройство и работа

Вода в бачок подается по одной из схем: боковой подвод или нижний. Для бачков с боковой подачей воды применяется простой механизм из двух узлов: мембраны в корпусе, назначение которой впускать в бачок воду и перекрывать ее поступление, и поплавка, соединенного посредством рычага с корпусом. Он опускается и поднимается вместе с уровнем, рычаг приводит в движение шток мембраны, которая регулирует поступление воды.

Устройство простое и надежное, в основном отечественного производства, но вода при наборе сильно шумит. В более дорогих моделях, действующих по тому же принципу, чтобы снизить шумность, применяют трубу, по которой вода подается на дно.

В бачках с нижним поступлением применяется система несколько сложнее, но менее шумная. Передвижение поплавка происходит не свободно в бачке, а по штоку, но принцип действия тот же. В пустом бачке он опускается, и начинает поступать вода. При достижении определенного уровня клапаном перекрывается отверстие, и поступление прекращается. Арматуру регулируют на объем 5–7 литров.

Механизм слива реализуется в разных вариантах. Он срабатывает после воздействия человека на рукоятку, нажатия кнопки или рывка цепочки. Дорогие модели унитазов оснащаются двумя кнопками. Одной можно слить часть воды, экономя ее таким образом. На случай неисправности поплавкового механизма бачок имеет перелив. Сливное устройство состоит из сифона и ручного привода. Когда человек приводит слив в действие, открывается запорное устройство. Происходит смыв унитаза поступающей водой и уход ее в канализацию.

В современных унитазах используется преимущественно верхний слив. Самый распространенный вариант – с резиновой грушей. Работает он очень просто: нажимаем кнопку на бачке, под ее воздействием рычагом поднимается груша, сливается вода. Вместо кнопки может быть установлена рукоятка или цепочка. Система еще проще: достаточно потянуть, и груша откроет слив.

Внутреннее строение сливного бака

При установке нового унитаза со сливным бачком первое, на что необходимо обратить внимание, это комплектность приобретенного оборудования и его размер. Если состояние чаши определяется чисто визуально на предмет установления ее целостности, то сливное приспособление достойно более пристального внимания. Его нужно не просто правильно установить, но и настроить для работы в оптимальном режиме

Это может дать солидную экономию из-за расхода воды

Его нужно не просто правильно установить, но и настроить для работы в оптимальном режиме. Это может дать солидную экономию из-за расхода воды.

На сегодняшний день рынок строительных материалов заполнен массой различных изделий по материалу и внутренней начинке. При желании можно найти и сантехнику устаревших конструкций, если таковая понадобится.

Конструктивные исполнения внутреннего устройства спускных бачков практически одинаковые с незначительной разницей у различных поставщиков:

Механизмы, включающие в себя стоп-кнопку. Вода будет сливается до тех пор, пока она нажата или не вытечет весь объем. Если отпустить кнопку раньше по мере очистки чаши унитаза, жидкость перестает вытекать в нее.
Сливные устройства с двумя кнопками. При нажатии одной из них выливается весь объем воды, а при использовании второй выливается часть жидкости в зависимости от регулировки расхода. Кнопки спутать невозможно – они разного размера. Они появились на рынке сравнительно недавно и это связано с необходимостью экономии водных ресурсов и, как следствие, собственных денег.
Двух режимные сливные механизмы.

Отличаются бачки и по характеру смыва:

прямой – при этом вода в чашу течет непосредственно из бачка, по одному направлению;
обратный – вода при смыве может менять направление притока, что более эффективно очищает чашу унитаза, правда при этом создается шум.

Типовая схема устройства бачка унитаза напоминает обыкновенный гидрозатвор, включающий в себя поплавок и систему рычагов. При использовании кнопки или тяги (для штоковых механизмов), вода льется сверху вниз, очищая чашу унитаза.

Внутренности для сливного бачка включают в себя:

Впускной клапан.
Поплавок.
Сифон.
Систему рычагов для перемещения деталей и узлов механизма.

Проблема #2: наружные протечки

Если появилась наружная течь, можно сделать ремонт унитаза своими руками и не вызывать мастера. Обычно неполадки возникают из-за неплотного прилегания прокладки между чашей унитаза и бачком или же если износились уплотнители под винтами.

В первом случае достаточно снять бачок, проверить прокладку и, если она стала слишком жесткой или пошла трещинами, заменить.

Бывает, что причина такой протечки банальна – прокладка неправильно установлена. Тогда достаточно просто поставить ее на место, а лучше – поменять.

Если появилась протечка в месте соединительных винтов, то их нужно открутить и поменять резиновые уплотнители. Для этого даже необязательно снимать сам бачок.

Выбирая новые уплотнители, лучше отдать предпочтение конусовидным, а не плоским. Они гораздо плотнее прилегают к поверхностям.

Закручивая винты после замены уплотнителей, важно добиться равномерного распределения усилий, чтобы не допустить перекосов, иначе может появиться новая течь. Для этого винты подкручивают понемногу и по очереди

Принцип действия сливного механизма с двумя кнопками

Все о принципах работы такого изделия — как устроен механизм и как происходит процесс набора и сброса воды.

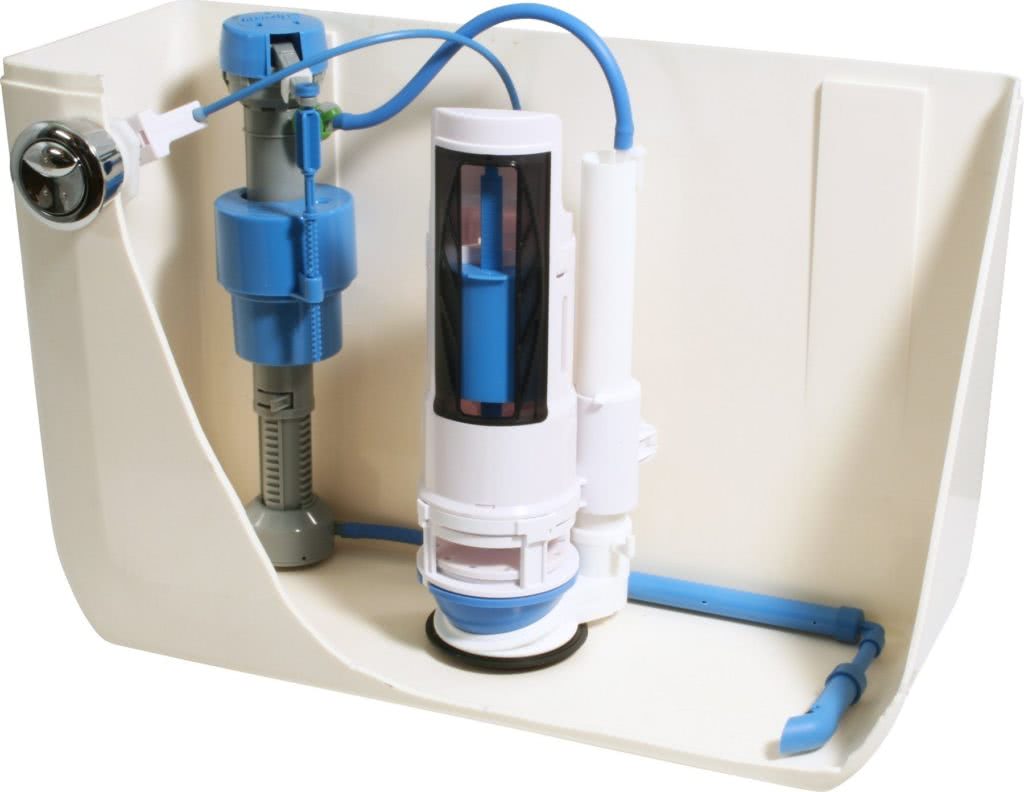

Устройство двухкнопочной арматуры с нижней подводкой

Двухкнопочная арматура включает в себя следующие элементы:

заливной клапан;
сливную колонку;
поплавок;
прокладку между бачком и чашей изделия;
прокладку на сливную колонку;
гайку для крепления колонки;
болты для крепления к унитазу.

Двухрежимный сливной механизм устроен так, что одна кнопка в нём отвечает за опустошение части резервуара (половины объёма бачка), вторая — за полный спуск.

Справка! Поплавковый клапан, поплавок и все рычаги представляют собой один цельный механизм, который по высоте занимает почти всё пространство бачка.

Он выполняет одновременно 3 основные функции независимо друг от друга:

наполнение;
слив;
защита от переполнения.

Набор воды в бачок: как это работает

Заполнение бачка происходит по тому же принципу, что и в обычном механизме.

После опустошения вода подаётся в бачок из системы водоснабжения через гибкий шланг, на котором установлен специальный клапан запора, соединённый с поплавком.

Жидкость набирается до своего установленного уровня вместе с поплавком, который перекрывает клапан подачи, и набор воды прекращается.

На случай возникновения неисправности предусмотрена специальная трубка, соединённая со сливной колонкой. Если объём жидкости превысит максимально допустимый уровень, то она начнёт переливаться в эту трубку и спускаться в унитаз.

Экономный слив: как уменьшить расход

Механизм спуска, в зависимости от производителя арматуры, может быть устроен по-разному. В большинстве случаев он предусматривает два клапана в сливной колонке. Маленькая кнопка воздействует только на верхний клапан, а большая — на нижний.

При нажатии маленькой кнопки, открывается лишь верхний клапан и вода спускается до уровня границы с нижним клапаном, обычно это около 15—20 см от дна бачка.

При нажатии большой кнопки, открываются оба клапана и всё содержимое уходит на смыв. Кроме того, сам объём спускаемой жидкости устанавливается специальными ползунками.

На арматуре имеется вертикальный «бегунок», который двигается вверх и вниз. Это и есть регулятор малого слива. Чем выше он будет установлен, тем меньший объём воды будет спускаться при нажатии маленькой кнопки.

Внизу устройства есть второй «бегунок», который двигается в горизонтальном направлении. Это регулятор остатка воды после полного опорожнения бачка. Обычно он имеет показатель от 1 до 6. При единице система будет оставлять минимальный объём воды в бачке и, чем показатель выше, тем больше будет остаток жидкости.

Как он работает

Этот механизм должен выполнять две функции – контроль наполнения емкости водой и смыв. Для этого была разработана довольно сложная механическая система, получившая общее название запорной арматуры. Она предназначена для практически полной автоматизации процесса. Единственное, что потребуется от человека – нажать клавишу (кнопку). Общее устройство арматуры сливного механизма представляет собой работу двух элементов – устройство регулирования подачи воды в емкость и механизм ее удаления.

За выполнение первой задачи отвечает сантехнический поплавок. Его конструкция состоит из регулирующей мембраны, которая соединяется с поплавком при помощи системы рычагов. При наполнении водой поплавок все время остается на поверхности, постепенно поднимаясь. Достигнув определенного уровня, который можно установить самостоятельно, рычаг закрывает клапан подачи воды.

Следующим важным элементом является система удаления воды. Самая простая модель состоит из корпуса, в который помещается клапан, открывающий (закрывающий) патрубок, соединяющий бачок с чашей.

Совет
Для предотвращения создания аварийной ситуации (перелива) в боковой части предусмотрен шланг. По нему излишки воды поступают в чашу.

Таким образом, можно резюмировать, что любая схема сливного бачка должна выполнять две функции.

Своевременно заполнять емкость с водой, уровень которой можно устанавливать самостоятельно.
Обеспечивать слив воды именно в том объеме, на который была произведена регулировка механизма.

Однако каждый производитель пытается модернизировать устройство. Это является причиной появления различных по своей функциональной возможности механизмов.

Распространенные варианты крепления

Наибольшее распространение получили следующие варианты установки:

Высокое расположение бачка. Как правило, такая схема используется у сантехнического оборудования старого образца, но встречаются оригинальные дизайнерские проекты, в которых используется подобное решение.

Благодаря такому расположению обеспечивается высокая сила сливного потока, что положительно влияет на качество очистки раковины унитаза. Основные недостатки решения:

высокий уровень шума при спуске воды;
неудобный доступ к системе слива;
устаревший дизайн.

Бачок, непосредственно присоединенный к унитазной раковине. Такое решение получило наибольшее распространение и считается стандартным для напольных конструкций. Популярность объясняется компактными габаритами и простотой обслуживания.
Встроенное или настенное размещение. А последние годы такое решение пользуется всевозрастающим спросом. Встроенный в стену пластиковый бачок дает возможность расположить раковину унитаза вплотную к стене, в результате сантехническое оборудование занимает меньше места.

Скрытый бачок с двойной кнопкой на приставном (А) и подвесном (В) унитазе

Доступ к сливной арматуре, для ее профилактике и ремонта, осуществляется через отверстие для кнопки слива воды. Продуманная конструкция позволяет получить доступ ко всем компонентам системы. Во избежание засорения труб сливного устройства, производителями рекомендуют на вводе устанавливать дополнительный водный фильтр.

Отличия сливных бачков для унитазов

Современный рынок сантехники предлагает целый ряд сливных устройств разных видов и типов. Бачки для унитаза классифицируются по многим критериям, которые представлены ниже.

Место положения

слитную конструкцию с унитазом.

Все большую популярность набирают подвесные унитазыи скрытые конструкции. В первом случае бачок подвешивают на определенную высоту над унитазом. Такая установка способствует сильному напору воды, а значит, хорошему сливу. Основой минус подвесной конструкции — это излишний шум, создаваемый при смывании унитаза. В целом такую конструкцию считают весьма удобной и практичной. Внешний вид такой системы идеально впишется в интерьер ретро-комнаты.

Для квартир с евроремонтом идеальным вариантом станет установка инсталляции. Бачок устанавливают в стену таким образом, что он становится абсолютно незаметным в уборной. Для запуска такой системы достаточно нажать специальную кнопку на панели.

Вид спускового механизма

Наиболее распространенными считаются сливные бачки, имеющие кнопочный спусковой механизм. Он зарекомендовал себя как надежная и прочная система. Кнопочный спуск располагается по центру или сбоку сливной чаши. Такая конструкция всегда применяется для закрытых типов сливных бачков.

Все чаще стали производить сливные устройства, оборудованные рычагами или цепочками. Обычно такой механизм помещают сбоку сливной системы. Для слива воды нужно потянуть за цепочку или рычажок. Это достаточно удобная конструкция для подвесной сливной чаши. Сам спусковой механизм, независимо от способа установки, может быть как ручным, когда пользователь сам устанавливает объем смываемой воды, нажимая определенное время на кнопку, так и автоматическим.

Материал

По материалу сливные бачки подразделяются на: керамические, чугунные, пластиковые.

чугунные сливные чаши

Самыми популярными и доступными считаются фаянсовые бачки, которые используются как для слитной, так и для навесной конструкции. Пластиковые чаши применяются для сливных систем, вмонтированных в стену. Такие бачки имеют нестандартную менее объемную форму

Способ действия механизма

По данному критерию выделяют бачки с механическим и автоматическим режимом. В первом случае достаточно нажать на пусковую кнопку. Для сливных бачков с механическим рычагом принцип действия заключается в том, что вода течет, пока пользователь нажимает на кнопку.

Съём бачка унитаза старой конструкции

До сих пор во многих квартирах стоит сантехника старой конструкции, демонтаж которой может несколько отличаться от современной. Для снятия крышки, нужно открутить рукоять штока сливного механизма, после этого откручивается шайбированная гайка из металла или пластмассы. Под крышкой бачка располагается поплавок и клапанно-рычажный механизм. Система клапана подсоединяется к бачку с помощью двух отверстий в нижней части, от протечек они защищаются резиновыми прокладками.

Бачок откручивается и снимается по тому же принципу, что и в более современных моделях сантехники. Однако со старыми емкостями могут возникнуть непредвиденные трудности: прокладки со временем «прикипают» из-за ржавчины, и их достаточно сложно оторвать

Делать это приходится с приложением силы, но при этом с осторожностью. Еще одна проблема – проржавевшие болты

Если в новых моделях сантехники их делают из латуни и других коррозионностойких сплавов, то у старых бачков они нередко выполнены из стали. Со временем резьба разрушается, в результате отвернуть гайку становится сложнее.

Комплектующие для унитаза

от 120 руб. Перейти в каталог

Между чашей и проходной зоной для воды в старых унитазах стоит переходное уплотнительное кольцо из резины. Если в бачке стоят переливные трубки, они должны быть закреплены в нижней части гайкой, которую нужно открутить. Разбирая старый рычажно-клапанный механизм, потребуется открутить два болта, с помощью которых подсоединяется коромысло. Чтобы отсоединить модуль для набора воды, достаточно отвернуть одну гайку, которая располагается с внешней стороны.

Проще всего разбирается бачок, у которого рычажный механизм расположен сбоку – правда, такие конструкции встречаются уже редко. Крышка емкости в них опирается на стенки и не закрепляется. Ее можно легко снять, что открывает доступ ко всем компонентам арматуры.

Инсталлированные бачки для унитазов

Инсталляции – особые конструкции сливных бачков. Модели-инсталляции бывают устроены так, что при разборе бачка приходится частично сносить стенку. Крышку снимают примерно по такому алгоритму:

слегка нажимают на кнопку снизу;
снимают её, поддевая снизу вверх;
откручивают винтики с помощью крестовой отвёртки;
аккуратно снимают фиксаторы;
извлекают толкатели из пластика;
снимают кронштейны;
отжимают верхние фиксаторы;
снимают перегородку;
перекрывают воду в бачке, двигая краник до конца;
снимают механизм с клапаном и рокер;
отгибают лепестки и снимают нижний фиксатор.

Клапан, предназначенный для смыва, вынимать не нужно. При разборе снимают только верхнюю его часть. Для этого её поворачивают против часовой стрелки. Верхнюю часть клапана откладывают отдельно. Сливной механизм стал меньше, и теперь его можно легко вынуть из бачка.

Устройство сливного бачка с кнопкой

Самый распространённый вид — резервуар с одной или двумя клавишами. Если на ёмкости присутствует только одна, то при нажатии на неё спускается весь объем, который содержится в бачке.

Двойной режим позволяет регулировать количество сливаемой жидкости:

при нажатии большой части сливается всё содержимое;
при нажатии маленькой — половина жидкости в ёмкости.

Из чего состоит система слива унитаза: схема

Внутренняя система кнопочного бачка унитаза состоит из сливного и заливного клапана, также как и у всех остальных типов.

Механизм слива связан с клавишей и предназначен для спуска жидкости из резервуара. Он оснащён герметической мембраной, расположенной внизу конструкции, которая защищает от образования щелей и протечки.

Фото 1. Схема внутреннего содержимого туалетного бака, отвечающего за регулирование набора и оттока жидкости.

Набор жидкости контролируется заливным механизмом. На нём закреплён поплавок, отвечающий за регулировку уровня жидкости.

При нажатии кнопки жидкость начинает стекать в унитаз. Поплавок заливного механизма опускается на дно ёмкости, открывая наливной клапан. После этого жидкость начинает набираться, а поплавок — подниматься. Когда резервуар заполнится, механизм закрывается.

Важно! Все элементы арматуры сливного резервуара напрямую взаимосвязаны

Как устроен механизм клапана

Клапан слива отвечает за спуск. Он состоит из штока, поршня и поплавка. Крепится шток клапана при помощи пластиковой шайбы и фиксирующей гайки.

Фото 2. Показана сливная арматура, в ней использовано два режима: малая клавиша отвечает за слив меньшего количества воды, а при помощи второй выпускается больший объем жидкости.

При спуске жидкости давление на шток, перекрывающий отверстие на поршне, уменьшается. Давление в ёмкости также понижается. При этом напор водопроводной воды увеличивается и открывает мембрану для набора жидкости.

Важно! Чтобы избежать протечек и обеспечить герметичность резервуара под шайбу устанавливаются специальные резиновые прокладки. Схема работы бачка с клавишей:

Схема работы бачка с клавишей:

после нажатия на клавишу поднимается запорный механизм;
вода начинает свободно стекать в унитаз;
через отверстия под ободком чаши унитаза поток омывает поверхность по периметру;
когда ёмкость пустеет, поплавок опускается и открывает клапан налива жидкости из труб холодного водоснабжения;
жидкость набирается до определённого уровня и наливной механизм закрывается.

Справка! Для экономного расхода воды специалисты рекомендуют устанавливать ёмкости с двухрежимными кнопками.

Подробный обзор сливной системы

Теперь мы более подробно обсудим существующие варианты и их основные особенности. Чтобы не описывать каждую модель в отдельности, рассмотрим две основные части системы, таким образом, вы можете понять проблему как можно более подробно и максимально четко.

Впускной клапан

Клапан выполняет функцию наполнения резервуара до заданного уровня. При одинаковых функциях внешний вид структуры может сильно отличаться, поэтому мы расскажем вам, какой из вариантов является наиболее распространенным.

Начнем с классических систем, которые использовались с середины прошлого века, их характерными особенностями являются следующие факторы:

Поплавок изготовлен из латуни, это очень надежный материал, который не боится контакта с водой и сохраняет свои первоначальные характеристики в течение десятилетий;
Система расположена на балке, которая также должна быть изготовлена из латуни, потому что сталь начнет ржаветь очень быстро, и через несколько лет коррозия сделает ее бесполезной;
Клапан с резиновым уплотнением открывает и закрывает впускное отверстие. Это также латунь, но здесь качество уплотнительного элемента имеет большое значение, потому что он должен обеспечивать точное прилегание и сохранять гибкость в течение длительного времени;
Принцип работы прост: заслонка опускается, когда вода опускается, подача воды открывается . Поскольку заливная крышка закрывает отверстие, герметизируется резиновой прокладкой.

Что касается этой опции, вы заметите, что система очень надежна и проста в обслуживании, вы легко решите проблему. Эксперты называют эту опцию старомодной промывочной головкой, потому что в наше время создаются другие типы конструкций.

Что касается неисправностей, можно отметить следующее:

Сопло клапана забивается песком, ржавчиной и другими посторонними предметами. Проблема решается просто путем очистки полости с помощью провода;
В нужный момент шпилька, на которой держатся рычаги подвески, может износиться, ее можно легко заменить, для этого нужен подходящий кусок медной проволоки.

Когда речь идет о современных решениях, они заключаются в следующем:

Копия классической версии с той лишь разницей, что поплавок изготовлен из пластика, а все металлические детали изготовлены из оцинкованной стали. Это решение имеет низкую стоимость, а его надежность намного ниже;
Есть варианты, сделанные полностью из пластика. они дешевле, но надежность ниже;
Система, в которой поплавок находится на подвижной ручке, отличающаяся тем, что после наполнения элемента он наклоняется назад, а сопло полностью открывается и закрывается при опрокидывании поплавка, что сокращает время заполнения бака;
Во многих современных версиях клапан имеет вертикальную конструкцию, в котором крепежный элемент выполнен с боковой стенкой резервуара. Поплавок можно отрегулировать вертикально с помощью специального винта. Система довольно проста и завоевала хорошую репутацию;
Наконец, самым современным решением является установка клапана не сбоку, а на дне бака. Такая конструкция упрощает установку.

Сливная система

Рассматривая устройство для смыва унитаза, нельзя не сказать об этой части конструкции, это тем более важно, что обеспечивает качественный смыв и подвергается высоким нагрузкам. Есть несколько основных вариантов. Самый старый из них — колокол имеет следующие особенности:

Самый старый из них — колокол имеет следующие особенности:

Второе решение — пластиковые гофры, принципы работы таких конструкций следующие:

Когда вы натягиваете цепь, рябь изгибается, она всасывает воду и подает ее в унитаз;
Когда цепь отпущена, элемент возвращается в исходное положение, и подача воды прекращается;
Самым большим недостатком является то, что пластик не работает при постоянных нагрузках, через несколько лет, может помочь только замена узлов.

Сливные баки старого дизайна отличаются простотой конструкции. Это делает систему достаточно надежной, но даже самые примитивные устройства периодически выходят из строя.

Большинство «древних» унитазов для унитаза старой модели состоят из чугунной пробки с мягкой резиновой прокладкой. Когда вы нажимаете на внешний рычаг, колокол поднимается, вода устремляется вниз через отверстие.

В более поздних конструкциях колокол заменен резиновыми или пластиковыми грушами. После освобождения резервуара поплавок опускается, и рычаг открывает клапан, через который начинает течь вода. Когда контейнер заполнен, легкий объект поднимается до тех пор, пока он не окажется в положении, когда вода перестанет поступать в устройство.

Как поменять внутренности сливного бачка унитаза
