Трансформаторы тока и напряжения: назначение, устройство, принцип действия. основная информация об измерительных трансформаторах тока и напряжения

Оглавление

Принцип работы трансформатора тока

Принцип работы трансформатора тока основан на принципах электромагнитной индукции, которая действует в электрическом/магнитном поле. Более подробная информация представлена на рисунке:

Он преобразовывает начальное значение векторного тока, проходящего в электрической цепи, во вторичную величину (при этом важно учесть фактор пропорционального равенства между модулем и углом передачи тока)

Первичная обмотка устройства, имеющая некое число витков (W1), пропускает через себя ток (I1). Ток, в свою очередь, преодолевает некоторое сопротивление (Z1).

Рядом с данной катушкой происходит процесс образования магнитного потока (Ф1), регулируемый при помощи перпендикулярно-расположенных магнитных проводов (важное замечание – именно такое расположение может обеспечить минимальную потерю во время преобразования электроэнергии)

После пересечения перпендикулярных витков (W2) обмотки, (Ф1) – магнитный поток формирует силу электрического движения (Е2). Эта сила вызывает возникновение тока (I2) на обмотке (вторичной). А вот I2, который подключен к нагрузке выхода (Zн), преодолевает Z2 – сопротивление, и способствует образование меньшего напряжения на концах электроцепи.

Значение K 1 – коэффициент трансформации – определяется выражением: I1 / I2 (отношение первого вектора ко второму). Величина этого отношения вычисляется в начальных построениях проектирования устройства.

Различия между истинными показателями модели и расчетным результатом объясняется важным аспектом метрологии, которым является вид класса точности устройства.

Важно – на практике ток во вторичной обмотке не является постоянным, именно это определяет значение K1. К примеру, его отношение 10000/50 обозначает следующее: во время прохода электротока по области первичной обмотки единица килоампера области вторичной обмотки приравнивается к величине пятидесяти килоампер.. Таким образом, коэффициент трансформации оказывает прямое влияние на длительность использования трансформатора тока

Не забудем о магнитном потоке (Ф2), который способствует уменьшению величины I2 в магнитном проводе вторичной обмотки

Таким образом, коэффициент трансформации оказывает прямое влияние на длительность использования трансформатора тока. Не забудем о магнитном потоке (Ф2), который способствует уменьшению величины I2 в магнитном проводе вторичной обмотки.

Во время эксплуатации трансформатора тока нельзя забывать про возникновение нежелательных проблем, одной из которых является пораженческая способность пробоя изоляции (из-за высокого потенциала).

Так как магнитный провод трансформатора тока имеет металлический компонент в строении, у него есть отличные свойства проводимости, которые помогают ему соединить между собой первичную и вторичную обмотки.

Говоря о принципах работы трансформатора тока, скажем и о том, что к его главному предназначению следует отнести решение эксплуатационных задач электротехнических систем, ведь наша промышленность готовит огромный ассортимент выпуска электрических установок, которые не всегда обладают 100-процентным коэффициентом полезности.

А трансформатор способен этот КПД увеличить благодаря усовершенствованию схем и конструкций.

Когда нужны трансформаторы тока?

Измерительные трансформаторы тока предназначены для замера характеристик, ограниченных номинальным напряжением. Последняя величина варьируется от 0.66 до 750 кВ. ТТ широко используются для различных целей:

При отделении низковольтных учетных приборов и реле от первичного напряжения в сети, что обеспечивает безопасность электрослужбам во время ремонта и диагностики.
Силами трансформаторов тока релейные защитные цепи получают питание. В случае короткого замыкания или проблем с режимами работы электроприборов ТТ обеспечивает корректную и оперативную активацию релейной защиты.
Используются для учета электроэнергии с помощью счетчика.

На практике встречаются различные модели измерительных трансформаторов и в компактных электроприборах с малым корпусом, и в полноценных энергетических установках с огромными габаритами.

https://youtube.com/watch?v=FoZehRt5jEU

Классификация и расчет

Расчет и выбор трансформаторов тока следует начинать с изучения классификации представленных на рынке устройств. Все ТТ в первую очередь подразделяются на две категории в зависимости от целевого назначения:

Для измерения показателя счетчика.
Для защиты электрооборудования.

Эти же категории, в свою очередь, классифицируются на виды в зависимости от типа подключения:

предназначенные для работы на открытом воздухе;
функционирующие в закрытом помещении;
используемые в качестве встроенных элементов электрооборудования;
накладные, предназначенные для для проходного изолятора;
переносные, дают возможность осуществлять расчет в любом месте;

Все трансформаторы тока могут иметь различный коэффициент трансформации, который получают при изменений количества витков первичной или вторичной обмотки. Также эти устройства различаются по количеству ступеней работы на одноступенчатые и каскадные.

Если рассматривать конструктивные особенности, то ТТ могут иметь различную по типу изоляцию:

сухую, изготовленную из фарфора, бакелита или литой эпоксидной изоляции;
бумажно-масляную;
газонаполненную;
залитую компаундом;

Также исходя из характеристик конструкции, выделяют катушечные, одновитковые и многовитковые ТТ с литой изоляцией.

Как выбрать трансформатор тока наружной установки для счетчика электроэнергии?

Расчет и выбор трансформаторов тока для счетчика следует начинать с анализа базовых параметров номинального тока:

номинальное напряжение сети;
параметр номинального тока первичной и вторичной обмотки;
коэффициент трансформации;
класс точности;
особенности конструкции;

При выборе номинального напряжения устройства необходимо подбирать значение превышающие или идентичное максимальному рабочему напряжению. Если рассматривать вариант счетчика 0.4 кВ, то здесь потребуется измерительный трансформатор на 0.66 кВ.

Подключение счетчика через трансформаторы тока представлено на это фото

Значение номинального тока вторичной обмотки для того же счетчика, как правило, составляет 5 А. А вот с параметром для первичной обмотки нужно быть осторожнее. От этого значения зависит практически все подключение. Номинальный ток первичной обмотки формуется относительно коэффициента трансформации.

Последний следует выбирать по нагрузке с учетом работы в аварийных ситуациях. Согласно официальным правилам устройства электроустановок, допустимо подключение и использование трансформаторных устройств с завышенным коэффициентом трансформации.

Класс точности следует выбирать в зависимости от целевого назначения счетчика электричества. Коммерческий учет требует высокий класса точности — 0.5S, а технический учет потребления допускает параметр точности в 1S.

Говоря о конструкции ТТ, нужно учесть, что для счетчика с напряжением до 18 кВ используются однофазные или трехфазные ТТ. Для более высоких значений подойдут только однофазные конфигурации.

Как осуществляется подключение измерительного ТТ тока для счетчика?

Обозначение на схеме

Специалисты не рекомендуют осуществлять подключение счетчика с помощью трехфазного ТТ. Это обусловлено его несимметричной магнитной системой и увеличенной погрешностью. В этом случае оптимальным вариантом будет группа из 2 однофазных приборов, соединенных в неполный треугольник.

Подробнее изучить классификацию, базовые параметры и технические требования на подключение и расчет ТТ для счетчика электроэнергии можно в ГОСТ 7746-2001.

Основное отличие ↑

Основное отличие этих двух трансформаторов (напряжения и тока) заключается именно в их предназначении и функциях, которые они надежно выполняют.

Основная задача устройства для тока состоит в защите или в обеспечении точности, которая просто необходима для различных измерений или же любого обслуживания электрических сетей как в конкретном месте, так и в комплексе.

Назначение же трансформатора напряжения связано не с проверками и измерениями и даже не с ремонтом и профилактикой, а непосредственно с эксплуатацией. Невозможно запустить сеть без данного аппарата. Обязательно нужно преобразовывать напряжение с пониженного на повышенное. Именно с помощью подобных трансформаторов можно использовать везде универсальную электрическую сеть, ток в которой изменяется данным аппаратом и подходит под любую технику, будь то бытовые приборы или же устройства промышленного назначения.

Также стоит отдельно отметить опасность каждого трансформатора. Угрожает безопасности отсутствие или неработоспособность устройства, регулирующего напряжение: если неожиданно единица измерения повысится в большую сторону, то могут быть очень серьезные последствия, которые чреваты разнообразными трагедиями — от пожаров до других бедствий. Также отсутствие изоляции угрожает ремонтникам, а отсутствие точных измерений может нарушить работу; но слишком серьезных последствий практически невозможно добиться.

Включение измерительных трансформаторов тока и напряжения

Измерительные трансформаторы напряжения

Измерительные трансформаторы напряжения предназначены для возможности измерения высокого напряжения электроустановок переменного тока путем снижения этого напряжения для подачи на защитные реле, приборы измерения и системы автоматики.

При отсутствии измерительных трансформаторов понадобилось бы применять приборы и реле с большими габаритными размерами, так как необходима надежная изоляция от высокого напряжения, которая увеличивает размеры устройств. Изготовить такое оборудование практически невозможно, так как напряжения линий могут достигать величины 110 киловольт.

Измерительные трансформаторы для замера напряжения дают возможность применять стандартные обычные приборы для измерений электрических параметров, при этом увеличивая их диапазон измерения. Защитные реле, подключаемые через эти трансформаторы, могут применяться обычного исполнения.

Трансформатор напряжения выполняют в виде двухобмоточного понижающего трансформатора (рис. 3.33,а). Для обеспечения безопасности работы обслуживающего персонала вторичную обмотку тщательно изолируют от первичной и заземляют.

Рис. 3.33. Схема включения (а) и векторная диаграмма измерительного трансформатора напряжения (б)

Так как сопротивления обмоток вольтметров и других приборов, подключаемых к трансформатору напряжения, велики, то он практически работает в режиме холостого хода. В этом режиме можно с достаточной степенью точности считать, чтоUl = U’2=U2k.

В действительности ток холостого хода I0 (а также небольшой ток нагрузки) создает в трансформаторе падение напряжения, поэтому, как видно из векторной диаграммы (рис. 3.33, б), и между векторами этих напряжений имеется некоторый сдвиг по фазе δu. В результате при измерениях образуются некоторые погрешности.

Трансформаторы тока или измерительные трансформаторы преобразуют высокий первичный ток нагрузки в безопасное значение, удобное для проведения измерений.

Трансформаторы тока для электросчетчиков

трансформатор тока в электросчетчиках

Трансформаторы тока для электросчетчиков нормально функционируют при рабочей частоте в 50 Гц и вторичном номинальном токе в 5 ампер. Поэтому, если коэффициент трансформации составляет 100/5, это означает максимальную нагрузку в 100 ампер, а значение измерительного тока – 5 ампер.

Следовательно, в этом случае показания трехфазного счетчика умножаются в 20 раз (100/5). Благодаря такому конструктивному решению, отпала необходимость в изготовлении более мощных приборов учета. Кроме того, обеспечивается надежная защита счетчика от коротких замыканий и перегрузок, поскольку сгоревший трансформатор меняется значительно легче по сравнению с установкой нового счетчика.

Существуют определенные недостатки при таком подключении. Прежде всего, измерительный ток в случае малого потребления, может быть меньше стартового тока счетчика. Следовательно, счетчик не будет работать и выдавать показания. В первую очередь это касается счетчиков индукционного типа с очень большим собственным потреблением. Современные электросчетчики такого недостатка практически не имеют.

Особое внимание при подключение нужно обращать на соблюдение полярности. Первичная катушка имеет входные клеммы. Одна из них предназначена для подключения фазы и обозначается Л1

Другой выход – Л2 необходим, чтобы подключиться к нагрузке. Измерительная обмотка также имеет клеммы, обозначаемые соответственно, как И1 и И2. Кабель, подключаемый к выходам Л1 и Л2, рассчитывается на необходимую нагрузку

Одна из них предназначена для подключения фазы и обозначается Л1. Другой выход – Л2 необходим, чтобы подключиться к нагрузке. Измерительная обмотка также имеет клеммы, обозначаемые соответственно, как И1 и И2. Кабель, подключаемый к выходам Л1 и Л2, рассчитывается на необходимую нагрузку.

Для вторичных цепей используется проводник, поперечное сечение которого должно быть не ниже 2,5 мм2.

Рекомендуется применять разноцветные промаркированные провода с обозначенными выводами. Нередко подключение вторичной обмотки к счетчику осуществляется с помощью опломбированного промежуточного клеммника.

Использование клеммника позволяет проводить замену и обслуживание счетчика без отключения электроэнергии, поступающей к потребителям.

История появления «лофта»

Лофт как дизайнерский стиль помещения зародился в США в 30-х годах двадцатого века во время экономического и производственного спада, называемого Великой депрессией. Тогда владельцы заводов и фабрик продавали или сдавали в аренду целые производственные этажи, стараясь таким образом хоть как-то заработать и пережить тяжёлые времена.

Помещения бывших цехов и складов стали пользоваться популярностью у свободных художников и других творческих личностей, у которых просто не было средств на приличное жильё. Там они и жили, и творили. Ремонт новым владельцам был не по карману и отделкой таких помещений никто не занимался. Огромные пространства так и оставались в своём первозданном производственном виде — кирпичные или бетонные стены, балки, обилие видимых труб и других коммуникаций.

А для создания минимального уюта и необходимых бытовых условий для жизни использовалась самая простая мебель и немного текстиля. Со временем такое оформление помещений трансформировалось в модное направление, а подобные жилища перешли в разряд элитных и дорогих.

Эксплуатация

Эксплуатация измерительных трансформаторов должна проводиться строго в соответствии с рекомендациями и предписаниями фирмы-изготовителя. В процессе использования устройств рекомендуется регулярный профилактический осмотр с целью выявления возможных неисправностей и быстрого их устранения.

Регулярное обслуживание для трансформаторов тока предусматривает следующие мероприятия:

контроль нагрузки внешней цепи с целью недопущения перегрузок (коэффициент перегруженности линии не может быть больше 20%);
внешний осмотр состояния подводящих контактов;
проверка целостности фарфоровых изоляторов;
осмотр внешней изоляции, удаление загрязнений и влаги.

Для трансформаторов напряжения рекомендуется проводить регулярные профилактические осмотры:

состояние внешнего кожуха на предмет наличия повреждений и подтеков масла;
проверка уровня масла;
необходимо обращать внимание на наличие специфических тресков и посторонних шумов внутри изделия;
проверка целостности фарфоровых изоляторов и сварных швов.

При обнаружении любого вида неполадок устройство обесточивается и выводится из эксплуатации.

Ремонт измерительных трансформаторов проводят специализированные организации (обычно это сертифицированные мастерские от фирм производителей оборудования).

Чтобы узнать больше о новинках в мире электротехники, увидеть современное оборудование и узнать о передовых технологиях в профильных отраслях, достаточно посетить выставку «Электро».

Широкая международная экспозиция будет принимать посетителей на территории ЦВК «Экспоцентр».

На выставке можно больше узнать больше о назначении, принципе действия измерительных трансформаторов, а также особенностях монтажа и ремонта устройств.

Проектирование, монтаж, эксплуатация, обслуживание систем электроснабженияЭлектробезопасностьСредства охраны труда

Классификация трансформаторов тока

Трансформаторы тока принято классифицировать по следующим признакам:

В зависимости от назначения их разделяют на:
1. защитные;
2. измерительные;
3. промежуточные, используемые для подключения устройств измерения в токовые цепи, выравнивания токов в системах диф. защит и т. п.);
4. лабораторные.
По типу установки разделяют устройства:
1. наружной установки (размещаемые в ОРУ);
2. внутренней установки (размещаемые в ЗРУ);
3. встроенные в электрические машины, коммутационные аппараты: генераторы, трансформаторы, аппараты и пр.;
4. накладные — устанавливаемые сверху на проходные изоляторы;
5. переносные (для лабораторных испытаний и диагностических измерений).
Исходя из конструктивного исполнения первичной обмотки ТТ разделяют на:
1. многовитковые (катушечные, с обмоткой в виде петли или восьмерки);
2. одновитковые;
3. шинные.
По способу исполнения изоляции ТТ разбивают на устройства:
1. с сухой изоляцией (из фарфора, литой изоляции из эпоксида, бекелита и т. п.);
2. с бумажно-масляной либо конденсаторной бумажно-масляной изоляцией;
3. имеющие заливку из компаунда.
По количеству ступеней трансформации ТТ бывают:
1. одноступенчатые;
2. двухступенчатые (каскадные).
Исходя из номинального напряжения различают:
1. ТТ с номинальным напряжением — выше 1 кВ;
2. ТТ с напряжением – до 1 кВ.

Отличие от трансформатора напряжения

Одним из некоторых отличий является способ создания изоляции между двумя обмотками.

Первичную обмотку в трансформаторах тока изолируют соответственно параметрам принимаемого напряжения. Вторичная обмотка имеет заземление.

Трансформаторы тока работают в условиях, подобных к случаю короткого замыкания, так как у них небольшое сопротивление вторичной обмотки.

Для трансформатора напряжения при коротком замыкании его работа опасна из-за риска возникновения аварии.

Для трансформатора тока такой режим работы вполне приемлемый и безопасный. Хотя бывают у таких трансформаторов также угрозы аварии, но для этого устанавливают свои системы и средства защиты.

Коэффициент трансформации

Этот коэффициент служит для оценки эффективности функционирования трансформатора. Его значение по номиналу дается в инструкции к прибору. Коэффициент означает отношение тока в первичной обмотке к току вторичной обмотки. Это значение может сильно меняться от числа секций и витков.

Нужно учитывать, что этот показатель не всегда совпадает с фактической величиной. Есть отклонение, определяемое условиями работы прибора. Назначение и метод работы определяют значения погрешности. Но этот фактор также не может быть причиной отказа от контроля коэффициента трансформации. Имея значение погрешности, оператор сглаживает ее аппаратурой специального назначения.

Установка

Простые трансформаторы тока, работающие на шинах, устанавливаются очень просто, и не требуют инструмента или техники.

Прибор ставится одним мастером при помощи крепежных зажимов.

Стационарные требуют оборудования фундамента, монтажа несущих стоек.

Каркас крепится сваркой. К этому каркасу монтируется аппаратура. Комплект оснащения зависит назначение устройства и его особенности.

Контроль

Это мероприятие состоит из разных операций: визуальный осмотр, дается оценка всей конструкции, проверяется маркировка, паспортные данные и т.д. Далее, осуществляется размагничивание трансформатора с помощью медленного повышения тока на первичной обмотке. Далее, величину тока уменьшают.

Затем готовят главные мероприятия по измерению параметров. Поверка основывается на оценке правильности полярности клемм катушек по нормам, также определяют погрешность с дальнейшей сверкой с паспортными данными.

Безопасность

Основные опасности при функционировании измерительных трансформаторов обусловлены качеством намотки катушек. Необходимо учитывать, что под витками действует основа из металла, которая в открытом виде создает опасность и угрозу для обслуживающего персонала.

Поэтому создается график обслуживания, по которому проводится периодическая проверка устройства. Персонал обязан следить за состоянием обмоток катушек. Перед проведением проверки трансформатор отключается и подключаются шунтирующие закоротки и заземление обмотки.

Таблица допустимых погрешностей для коммерческого учета

Для коммерческих приборов учета существует таблица погрешностей.

Класс	Напряжение первичной обмотки в процентах от расчетного значения	Предел погрешности по току в процентах	Предел погрешности по углу
0,2	5	0,75	30
20	0,35	15
100-120	0,2	10
0,5	5	1,5	90
20	0,75	45
100-120	0,5	30

Требования, предъявляемые к классу точности преобразователей, представляют собой диапазоны, в которые погрешности должны укладываться. С увеличением точности уменьшается разброс значений.

Разница между преобразователями с маркировкой «S» и без нее, например, 0,5 и 0,5S заключается в том, что первые не нормируют ниже 5% от расчетного тока.

Опасные факторы при работе с трансформатором тока

При работе с ТТ необходимо быть чрезвычайно осторожным, поскольку существуют значительные риски пострадать вплоть до летального исхода. Итак, следует опасаться:

Возможности поражения высоковольтным потенциалом, что может случиться в случае повреждения изоляции. Так как магнитопровод трансформатора тока сделан из металла, то он имеет хорошую проводимость и соединяет магнитным путём отделенные обмотки ТТ (первичную и вторичную). Поэтому существует повышенная опасность, что персонал получит электротравмы, или повредится оборудование вследствие дефектов в изоляционном слое. Чтобы избежать таких ситуаций, заземляют один из вторичных выводов трансформатора.

Возможность поражения высоковольтным потенциалом из-за разрыва вторичной цепи. Её выводы промаркированы как «И1» и «И2». Чтобы направление, по которому протекает ток, было полярным и совпадало по всем обмоткам, они всегда во время работы трансформатора подключаются на нагрузку. Это необходимо из-за того, что ток, проходящий по первичной обмотке, имеет мощность высокого потенциала, которая передаётся во вторичную цепь с незначительными потерями. При разрыве в таких случаях резко уменьшаются показатели из-за утечки во внешнюю среду. При таких происшествиях значительно ускоряется падение напряжения на данном разорванном участке. Потенциал, который сформировывается на разомкнутых контактах, при прохождении тока достигает нескольких киловольт. Такое значение является опасным для жизни. Поэтому необходимо убеждаться, что все вторичные цепи на трансформаторах тока надежно собраны. А при выходе из строя устанавливаются шунтирующие закоротки. Принцип действия трансформатора не терпит пренебрежения правилами безопасности, и получить электротравму очень легко.

Конструкторские решения, которые были использованы в трансформаторах тока. Любой ТТ, как и все электротехнические устройства, должен решать определённые задачи, которые возникают во время эксплуатации электроустановок. Благо, промышленность предлагает значительный ассортимент. Но в некоторых случаях бывает лучше усовершенствовать имеющуюся конструкцию с точки зрения предприятия, чем изготавливать что-то новое, чем многие и пользуются, не имея достаточного опыта. Без знания, что собой представляет принцип действия трансформатора, последствия такого вмешательства могут создать ситуации, опасные для жизни.

Конструкция и принцип действия

Внешний вид типичного трансформатора тока представлен на рисунке 1. Характерным признаком этих моделей является наличие у них диэлектрического корпуса. Формы корпусов могут быть разными – от прямоугольных до цилиндрических. В некоторых конструкциях отсутствуют проходные шины в центре корпуса. Вместо них проделано отверстие для обхвата провода, который выполняет функции первичной обмотки.

Рис. 1. Трансформатор тока

Материалы диэлектриков выбирают в зависимости от величины напряжений, для которых предназначено устройство и от условий его эксплуатации. Для обслуживания промышленных энергетических систем изготавливают мощные ТТ с керамическими корпусами цилиндрической формы (см. рис. 2).

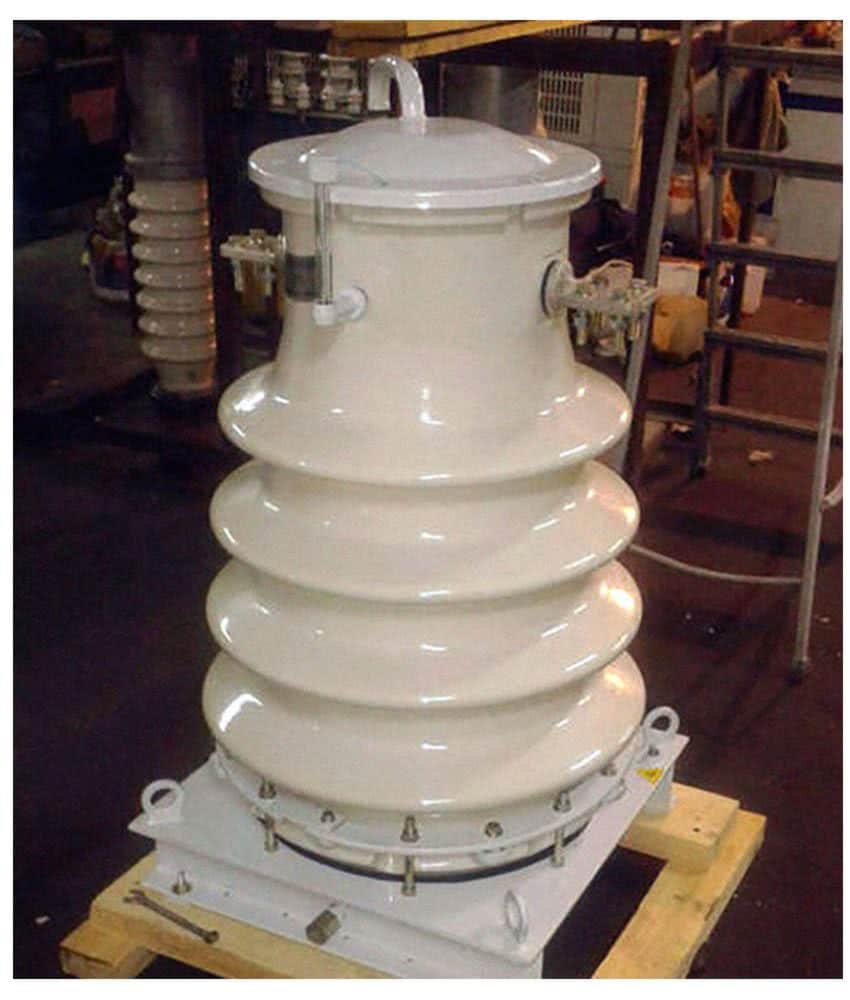

Рис. 2. Промышленный керамический трансформатор тока

Особенностью трансформатора является обязательное наличие нагрузочного элемента (сопротивления) во вторичной обмотке (см. рис. 3). Резистор необходим для того, чтобы не допускать работы в режиме без вторичных нагрузок. Функционирование трансформатор тока с ненагруженными вторичными обмотками недопустимо из-за сильного нагревания (вплоть до разрушения) магнитопровода.

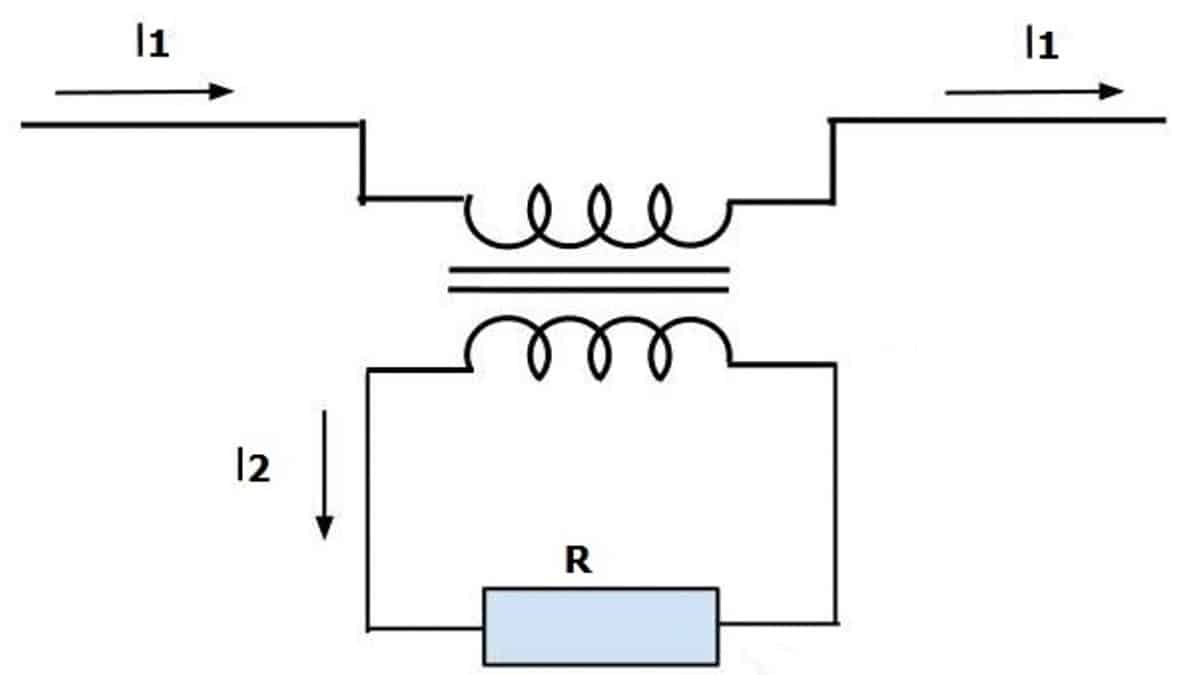

Рис. 3. Принципиальная схема трансформатора тока

В отличие от трансформаторов напряжения, ТТ оснащены только одним витком первичной обмотки (см. рис. 4). Этим витком часто является шина, проходящая сквозь кольцо сердечника с намотанными на него вторичными обмотками (см. рис. 5).

Рис. 4. Схематическое изображение ТТ

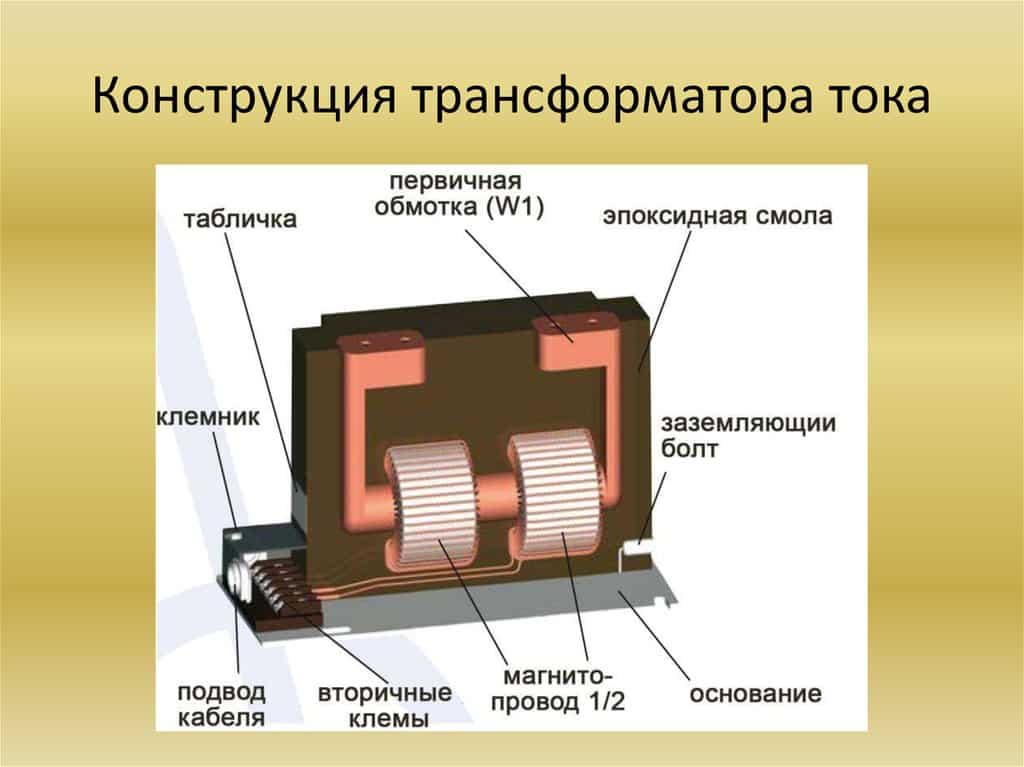

Рис. 5. Устройство ТТ

Иногда в роли первичной обмотки выступает проводник электрической цепи. Для этого конструкция сердечника позволяет применить шарнирное соединение частей трансформатора для обхвата провода (см. рис. 6).

Рис. 6. ТТ с разъемным корпусом

Сердечники трансформаторов выполняются способом шихтования кремнистой стали. В моделях высокого класса точности сердечники изготовляют из материалов на основе нанокристаллических сплавов.

Принцип действия.

Основная задача токовых трансформаторов понизить (повысить) значение тока до приемлемой величины. Принцип действия основан на свойствах трансформации переменного электрического тока. Возникающий переменный магнитный поток улавливается магнитопроводом, перпендикулярным направлению первичного тока. Этот поток создается переменным током первичной катушки и наводит ЭДС во вторичной обмотке. После подключения нагрузки начинает протекать электрический ток по вторичной цепи.

Зависимости между обмотками и токами выражены формулой: k = W2 / W1 = I1 / I2 .

Поскольку ток во вторичной катушке обратно пропорционален количеству витков в ней, то путем увеличения (уменьшения) коэффициента трансформации, зависящего от соотношения числа витков в обмотках, можно добиться нужного значения выходного тока.

На практике, чаще всего, эту величину устанавливают подбором количества витков во вторичной обмотке, делая первичную обмотку одновитковой.

Линейная зависимость выходного тока (при номинальной мощности) позволяет определять параметры величин в первичной цепи. Численно эта величина во вторичной катушке равна произведению реального значения тока на номинальный коэффициент трансформации.

В идеале I1 = kI2 = I2W2/W1. С учетом того, что W1 = 1 (один виток) I1 = I2W2 = kI2. Эти несложные вычисления можно заложить в программу электронного измерителя.

Рис. 7. Принцип действия трансформатора тока

На рисунке 7 не показан нагрузочный резистор. При измерениях необходимо учитывать и его влияние. Все допустимые погрешности в измерениях отображает класс точности ТТ.
