Водогрейный котел на дровах: установка заводского, как изготовить своими руками

Описание разновидностей

В зависимости от температуры отходящих газов котлы утилизаторы делятся на следующие виды: низкотемпературные (конвекционные 900 °С) и высокотемпературные (свыше 1000°С).

https://youtube.com/watch?v=DUemT5ixtWA

По принципу работы виды бывают такие: паровые (с паросборником и без) и водогрейные.

Котел-утилизатор (водогрейный и паровой) по конструкции бывает двух видов:

• Без топочного отделения. В таком устройстве принцип работы основан на прямом воздействии отходящих газов на теплообменник с водой или паром и получении отопления и горячей воды.
• С топочным отделением. Котел-утилизатор вторично перерабатывает отходящие газы, дожигает и получает больше энергии для нагрева теплоносителя, в этом и состоит принцип его работы. Такие модификации агрегатов обладают достаточным количеством энергии, так что в некоторых случаях их используют для генерирования электроэнергии.

Особенности

Газовая котельная — это система (совокупность устройств), в которой путем сжигания природного или сжиженного газа вырабатывается тепло. Полученная таким способом теплота передается куда-либо для совершения полезной работы. В некоторых случаях вместо простого нагрева теплоносителя создается пар.

Автоматизировать отопление газом гораздо проще. При сжигании «голубого топлива» выделяется больше теплоты, чем при сжигании сопоставимых объемов антрацита. Отпадает необходимость обустраивать склад для твердого или жидкого топлива. Однако газовая котельная относится к классу опасности 4. И потому ее использование само по себе, а также внутреннее устройство строго нормированы.

Преимущества использования водогрейных котлов

• Высокий КПД при минимально возможном расходе топлива.
• Компактность аппарата, что позволяет сэкономить на строительстве котельной. Нередко котел водогрейный устанавливается даже не в отдельно стоящем строении, а в подвале дома, который он и снабжает. Правилами СНИП в некоторых случаях это вполне разрешено.
• Конструкция водогрейного котла отличается простотой, обслуживание и ремонт аппарата не представляет особой сложности.
• При точном программировании температурных режимов и правильной пусконаладке водогрейный котел стабильно поддерживает требуемую температуру для оптимального отопления строения. При этом участие человека не требуется.

Устройство, принцип работы водогрейных котлов

Общее устройство:

1. Трубы внизу (3 шт.) – для входа воды, в том числе и для остужения, чтобы котел не перегревался, для наполнения и слива.
2. Воздушный клапан – располагается у самого днища в конструкции.
3. Нижняя заслонка – дверца, прикрываются топку.
4. Отсек для очистки от продуктов горения.
5. Крышка возле дымохода, чтобы удобнее было очищать.
6. Дымоход.
7. Верхняя заслонка.
8. Трубу вверху (2 шт.) – для выхода воды, в том числе и для той, что защищает от перегрева.

Принцип работы:

1. Топливо закладывается в топку.
2. Вода поступает по принимающей трубе.
3. Под влиянием высоких температур в результате горения вода в приемнике нагревается и поднимается далее по трубной «артерии» с подачей в отопительную систему.
4. Дымоход выполняет конвекторную функцию – вытягивает газ и дым от сгорания энергоносителя.
5. Воздухообменный клапан подает или блокирует подачу кислорода для горения.

Обычно такие котлы изготавливаются из прочной, но гибкой стали, способной выдерживать очень высокие температуры и давление.

Теплоноситель: вода

В таких установках используется самое дешевое теплоносительное природное вещество – вода. Они вполне годны для того, чтобы обогреть ангар, склад или иное внутренне помещение масштабного уровня. Но вода может создавать внутри системы накипь, которую усовершенствованные модели котлов могут уменьшить, либо очистить.

Такие котлы обычно призваны отапливать:

• склад;
• жилые дома (коммунальными службами);
• производственные помещения (цех, крытые платформы);
• помещения сельскохозяйственного значения;
• овощехранилища или зернохранилища;
• учреждения и административные здания;
• другие крупные объекты и сооружения.

Виды: жаротрубный, водотрубный

Особые конструктивные преимущества водогрейных котлов заключаются в том, что можно выбрать любой из двух вариантов: жаротрубный (или – газотрубный) либо водотрубный.

Характеристики:

1. Жаротрубная модель – специальная система трубок, подающих нагретый энергоноситель, автоматические горелки с дутьевыми вентиляторными приспособлениями. В бытовых условиях эти варианты не используют.
2. Водотрубная модель – специальные кипятильные трубки перемещают теплоноситель. Быстрый прогрев, случаются перегрузки, но взрывы практически исключены.

Виды: низкотемпературный, высокотемпературный

Существует также котлы различного уровня горения и теплоотдачи. Например, есть варианты длительного, а есть краткосрочного горения, также есть иные виды.

Характеристики:

1. Низкотемпературная модель – до 115 градусов. Большая экономия расхода топлива, но есть и скопление конденсата, поэтому требуется аккуратная эксплуатация.
2. Высокотемпературная модель – до 150 градусов и выше. Надёжность стабильная, уровень эксплуатации высок. Бесшумная работа, выбросы отходов минимальны, имеется системы контроля над безопасностью.

Какими бывают?

Все водогрейные котельные отличаются по виду используемого топлива. Они бывают газовыми, твердотопливными и жидкотопливными. Для определенного типа котел будет иметь свои конструктивные особенности. У него будет особенная горелка, которая может быть атмосферной или сменной-надувной. Атмосферная предназначена для определенного топлива, а благодаря сменно-надувной можно менять один вид топлива на другой.

Твердотопливные мини-котельные топятся дровами, углем, стружкой и торфом. Неотъемлемой частью такого типа установки является конструктивный узел. Это резервуар для нагревания воды. Котел на твёрдом топливе имеет очень вместительную топку или камеру сгорания с колосниковой сеткой, под которой есть контейнер для сбора золы, а вверху дымоход.

Далее воздух проходит по внутренним плоскостям и идёт в радиатор, находящийся внутри бака с холодной водой. Во время движения по теплообменнику воздух передаёт своё тепло воде, при этом её нагревает. Такие котельные должны работать в присутствии специального персонала, который следит за закладкой топлива и температурой внутри бака. Твердотопливные установки считаются менее экономичными, т. к. идет большой расход топлива. Их плюсом является небольшой вес, а к эксплуатации нет особых требований.

Котельные, работающие на газе, просты в эксплуатации, отличаются большой мощностью. Они оснащены одноконтурными и двухконтурными котлами, рассчитаны на одновременное обеспечение горячей водой и обогрев помещения. Они могут быть встроенными и отдельно стоящими, крышными или на платформе. По транспортировке бывают нетранспортабельными или блочно-модульными.

Принцип работы газовых котельных состоит в том, что газ в автоматическом режиме движется по магистрали в камеру сгорания, в которой все функции контролируются разными системами и датчиками. В такой цепочке автоматика руководит практически всем, от силы пламени до утилизации продуктов сгорания. Появившийся при сгорании жар нагревает теплообменник, а нагретая вода передвигается в распределительный контур и потом к потребителю.

Котельные, функционирующие на жидком топливе, работают по основному принципу. Они легки в пользовании, быстро вводятся в эксплуатацию. Работают на дизеле, обеспечивающим большое количество КПД, до 90%. Кроме этого всегда можно сменить вид топлива на газ, для этого необходимо просто сменить горелку. Такие котельные имеют доступную цену и низкое энергопотребление, для работы требуют минимального оформления документации. Единственным недостатком является требование к качеству топлива, т. к. при его несоблюдении оборудование может выйти из строя.

Технические характеристики

Первичный воздух в горелку котла ТВГ-8 подается дутьевым вентилятором Ц-13/50 для котла ТВГ, 5 модификации с производительностью по воздуху — 13000 м3/ч. Регулировка расхода воздуха производится исполнительным механизмом М30, работающего с регулятором безопасности Р-25.3.2.

Механизм М30 закрывает/открывает осевой направляющий аппарат, встроенный в воздуховод перед всасывающим диффузором дутьевого вентилятора. Управление направляющим аппаратом выполняет оператор котла дистанционно со щита управления или автоматически системой управления котла.

Дымовые газы движутся по дымоотводящим каналам, через топку и экономайзер, благодаря разрежению, создаваемому дымососом Д-18.

Управление работой дымососа выполняется аналогично работе вентилятора через исполнительный механизм и регулятор разрежения Р25.1.2, установленного на щите управления котлоагрегатом.

Основные технические параметры водогрейного котла ТВГ 8:

• тепловая мощность — 8.63 Гкал/час;
• радиационная поверхность нагрева — 76.0 м2;
• конвективная поверхность нагрева — 109.6 м2;
• температурный график сетевой воды — 150/70 С;
• водяной объем агрегата — 4.0 м3;
• максимальный расход теплоносителя через котлоагрегат — 104.0 м3/час;
• температура выхлопных газов на выходе из котла — 180С;
• часовой расход газового топлива — 1100 м3/час;
• давление в подающей сети — 14.0/8 атм;
• КПД котлоагрегата — 90%.

При покупке агрегата завод-изготовитель предоставляет собственнику детальные чертежи котлов, всю техническую документацию, паспорт оборудования и заводские инструкции, в которых приведены разделы по устройству котла ТВГ, порядку монтажа, наладки, эксплуатации, техобслуживания и
ремонта.

Как устроен паровой котел

Простейший парообразователь – это свистящий на плите чайник. То, как расположен источник нагрева (в нашем случае горелка на кухонной плите) и емкость с водой, уже демонстрирует, что наш чайник можно отнести к определенному виду парогенератора. Конечно, устройство парового котла сложнее, но суть та же – довести воду до кипения, тем самым превратив ее в пар.

В принципе, котел – это емкость с расположенными внутри трубами. В зависимости от конструкции сжигание топлива и теплообмен осуществляются двумя способами:

• газотрубный способ предполагает сжигание топлива или прохождение горячих газов внутри труб, расположенных в котле. Вода находится в емкости котла. Такой метод используется для получения пара низкого давления, до 1 Мпа;
• водотрубный способ предполагает сжигание топлива или прохождение горючих газов вне труб. Трубы, наполненные водой, способны выдерживать высокое давление. Благодаря этому принципу производятся паровые котлы высокого давления, более 26 МПа.

Под определенный вид топлива предназначается своя камера сгорания. В основном в устройствах такого типа используется газ, уголь, мазут. Газовые горелки и топочные камеры оборудуются органами управления и контроля подачи топлива. Парообразующие котлы, работающие на природном газе, как правило, имеют горизонтальное расположение. Относительно других видов топлива расположение может быть каким угодно, вертикальная позиция котла вообще может быть оправдана экономией места.

Способ осуществления циркуляции рабочей среды также влияет на конструкцию парообразователя в котле (см. Система отопления с естественной циркуляцией теплоносителя). В системах с принудительной циркуляцией особенно популярны установки с барабаном, в котором происходит отделение воды от пара с последующим их перенаправлением в соответствующие магистрали. Этот элемент имеет большую нагрузочную площадь, толщина стенок барабана в котлах высокого давления может достигать 110 мм. Округлые формы также способствуют сопротивлению давлению и его перепадам.

Напротив, в конструктиве прямоточных паровых котлов барабан отсутствует, и вода однократно проходит через испаритель. Дальше смесь воды и пара попадает в пароперегреватель и проходит сепарацию. Благодаря современным технологиям показатели КПД паровых котлов превысили 90%. Оригинальные способы внутренней обвязки труб позволяют производить несколько внутренних циркуляционных циклов, во время которых происходит вторичное нагревание и производство сухого пара высокого давления. Температура сухого пара может достигать 500 ˚С.

Устройство водогрейного котла

Разновидности водогрейных котлов для домашнего и промышленного применения

Принципиальное устройство нагревательных приборов примерно одинаково и может различаться по таким показателям, как потребляемое топливо, мощность, размер и страна производитель.

Стандартный котел отопительный водогрейный состоит из таких деталей:

• стальной корпус;
• горелка;
• фитиль;
• входные трубы (располагаются снизу);
• выходные патрубки (находятся сверху корпуса);
• паровой клапан;
• камера сгорания;
• водяные теплообменники;
• топка с дверкой;
• поддувало с ручкой;
• дымоход с задвижкой и защитным колпаком.

Топка твердотопливных котлов оборудуется колосниками, предназначенными для размещения горючего и отвода в зольник отработанных продуктов (шлака, пепла, золы).

Принцип работы водонагревательных котлов заключается в следующем:

• загрузка топлива в топку и его поджог (подключение электрического тэна);
• заполнение водой контура и теплообменника;
• жидкость нагревается, под воздействием насоса или из-за перепада давления самотеком движется по трубам;
• продукты сгорания выводятся по обычному или коаксиальному дымоходу;
• клапан регулирует подачу воздуха, необходимого для горения топлива.

Достоинства и недостатки

Как было сказано выше, данная разновидность водонагревателей пользуется сегодня завидным спросом. Это можно объяснить следующими преимуществами:

1. Устройство является полностью автономным, то есть его работа не зависит от функционирования какой-либо централизованной сети энергоснабжения.
2. Топливо обходится дешевле газа, особенно если в этом качестве используются отходы деревообрабатывающей промышленности или сельского хозяйства.
3. Для установки твердотопливного водогрейного котла не нужно оформлять разрешение и приглашать специалистов, как в случае с газовым котлом.
4. По сравнению с обычными твердотопливными котлами водогрейные имеют небольшой вес, а предъявляемые к ним требования являются более мягкими.
5. Такие приборы редко снабжаются автоматикой, поэтому отказы в работе у них почти никогда не случаются.
6. Обслуживание котла состоит в очень простых действиях (удаление сажи и золы), так что для него не требуются какие-то специальные знания или высокая квалификация.
7. Долговечность. Водогрейный котел может эксплуатироваться десятилетиями, что подтверждается предоставляемой производителем гарантией: обычно она составляет 15 лет.
8. Стоимость является более чем доступной.

Вместе с тем, потенциальному пользователю следует заранее знать и о характерных недостатках:

1. Работа водонагревателя не может быть автоматизирована. Пользователю самому приходится подкладывать топливо и следить за температурой воды в баке.
2. Поскольку водогрейный котел стремятся делать предельно простым и дешевым, какие-либо меры по повышению его экономичности не предусматриваются. Соответственно, он является весьма прожорливым и запас топлива для него потребуется довольно большой.

Для того чтобы правильно подключить котел к отопительной системе, необходимо знать некоторые нюансы. Обвязка твердотопливного котла отопления – схема и дополнительные контуры.

Для чего используется инвертор для котлов отопления, расскажем тут.

Владельцы газовых котлов должны знать, как устроено данное оборудование, чтобы уметь выполнять простой ремонт без вызова мастера по каждому поводу. Подробно об устройстве газового котла смотрите на этой странице.

Устройство водогрейного котла на твердом топливе

Основными компонентами данного агрегата являются:

1. Топка: обычно изготавливается из толстых чугунных листов, но иногда вместо них производители используют огнеупорный кирпич.
2. Зольная камера (расположена под топкой и отделяется от нее колосниковой решеткой).
3. Теплообменник (расположен в верхней части топки). Обычно выполняется из чугуна.
4. Водогрейный бак для хозяйственно-бытовых нужд, устанавливается как над топкой, так и сбоку.
5. Патрубок для подключения к дымоходу.
6. Корпус с дверцами напротив топки и зольной камеры. Изнутри утеплен теплоизолятором на основе базальтового волокна с теплоотражающими экранами.
7. В некоторых моделях — вентилятор.

Промышленные газовые котлы в Москве.

Condexa PRO — это новое предложение от Riello, представляющее собой модульную настенную конденсационную систему, которая отличается высочайшими эксплуатационными характеристиками и множеством видов применения. Она может устанавливаться внутри помещения или снаружи, иметь открытую или закрытую камеру сгорания, состоять из одиночного котлоагрегата или работать в каскаде общей мощностью 1120 кВт. Линейка включает 8 моделей, представленных котельными модулями от 35 до 131 кВт.

Каждый котлоагрегат оснащен инновационным спиральным теплообменником запатентованной геометрической формы. Он состоит из концентрических гладких труб из нержавеющей стали пятиугольного сечения изнутри и круглого снаружи, увеличивающих теплообменную поверхность и обеспечивающих максимальную стойкость к коррозии. Модуляционный насос первичного контура позволяет работать с задаваемой постоянной Dt, сокращая время выхода системы на рабочий режим и оптимизируя режим конденсации. Базовая электроника управляет погодозависимой характеристикой, каскадной работой котельных модулей, функцией ведущего/ведомого устройства, автоматическим переключением режимов «Лето»/«Зима», а также прямой зоной и бойлером ГВС.

Кроме того, вход 0-10 В или протокол Modbus позволяют добавить дистанционное управление. Стандартная комплектация включает: сливной кран котла, клапаны безопасности, комплект для перехода на сжиженный газ и кронштейн для настенного крепления. Укомплектовывают систему принадлежности, специально разработанные для модульного или каскадного применения и предусматривающие работу с разными логическими схемами управления гидравлическими функциями, то есть котельными модулями с циркуляционными насосами, 2-ходовыми клапанами или без запорного устройства. Посредством специальных принадлежностей можно управлять распределением вторичного контура (до 16 смешанных зон). Оптимальное управление процессом горения и высокий коэффициент модуляции – от 1 до 50 для 10-модульного варианта исполнения – позволяют получить высокий КПД и низкие выбросы загрязняющих веществ (класс 6 в соответствии с нормативом UNI EN 297).

• – Непрерывный режим работы обеспечивается модульным исполнением: даже неисправность одного из котлоагрегатов не влияет на общее функционирование системы.
• – Функция защиты от замерзания и заклинивания гарантируют работу при любых погодных условиях.
• – Максимальное рабочее давление: 6 бар
• – Широкий ассортимент принадлежностей поможет упростить и ускорить установку, а также сделать комплектной каскадную систему.

Принцип работы

Данный агрегат относится к котлам прямого горения, то есть топливо сжигается в нем самым обычным незамысловатым образом. Образующаяся при этом зола ссыпается в зольную камеру, откуда ее периодически нужно удалять.

Наиболее удобными в обслуживании являются котлы, у которых в зольной камере производитель установил выдвижной поддон.

Загрузка топлива и удаление золы осуществляется традиционно — через соответствующие дверцы в корпусе. Отличие от обычных твердотопливных отопителей состоит в увеличенных размерах топки и наличии водогрейного бака. Заметим, что котлы этой разновидности не являются двухконтурными. Здесь, скорее, речь идет о бойлере косвенного нагрева (и частично прямого), встроенном в корпус котла.

Принцип работы котла

Но и косвенный нагрев здесь не совсем обычный. Как известно, в бойлерах косвенного нагрева тепло нагреваемой среде доставляется при помощи воды или другого жидкостного теплоносителя (масло, антифриз), которым заполнен отопительный контур. В водогрейном же котле тепловая энергия передается при помощи воздуха: внутри водогрейного бака имеются трубки, связанные с установленным в топке теплообменником, и вся эта система по сути является пустой, то есть она заполнена воздухом, который в ней циркулирует.

На первый взгляд такое решение может показаться странным, ведь мы привыкли в роли теплоносителя видеть именно воду, теплоемкость которой в 800 раз превышает теплоемкость воздуха. Но все становится на свои места, если вспомнить, что интенсивность теплообмена зависит не от теплоемкости, а от перепада температур. Воздух за счет малой теплоемкости нагревается быстрее, чем вода, а значит, и тепло он будет отдавать более активно. Поскольку все компоненты расположены внутри корпуса котла, теплопотери отсутствуют, так что необходимости в применении теплоносителя с большой теплоемкостью нет.

Расположение бака влияет на эффективность работы системы нагрева воды. Наилучшие показатели демонстрируют котлы, у которых водогрейный бак расположен над топкой, а не сбоку от нее. Это объясняется стремлением нагретого воздуха подниматься вверх.

Котел твердотопливный

Котлы, оснащенные вентилятором, могут дольше работать на одной закладке топлива, чем не имеющие такового. Работает такая система следующим образом:

1. Пользователь устанавливает на специальной панели температуру, которая должна поддерживаться в водогрейном баке, после чего закрывает дверцу топки (в таких моделях она является герметичной) и запускает вентилятор, установленный в подсоединенном к топке воздуховоде.
2. Как только температурный датчик зафиксирует нагрев воды до желаемой температуры, он подаст сигнал на контроллер и тот отключит вентилятор. При этом в воздуховоде опустится под собственным весом так называемая гравитационная заслонка (она открывается только во время работы вентилятора — потоком воздуха), так что подача кислорода в топку будет полностью перекрыта. Это приведет к затуханию огня, но угли при этом останутся — котел перейдет в режим ожидания.
3. При остывании воды датчик снова просигналит контроллеру и тот запустит вентилятор. Последний раздует угли в топке и там снова разгорится огонь.

Благодаря такой схеме время работы на одной порции топлива удается продлить с 4-х часов до 8 – 10.

Чем выше будет расположен вентилятор котла, тем лучше: установленные у самого пола нагнетатели тянут пыль, которая засоряет воздуховод и вызывает зашлакованность топки.

ПРОЕКТИРОВАНИЕ

Проектная документация на объекты капитального строительства производственного и непроизводственного назначения, выполняется согласно «Постановления Правительства РФ от 16.02.2008 г. № 87 «О составе разделов проектной документации и требованиях к их содержанию» (с изменениями на 21 апреля 2021 года)» и включает в себя:

• Пояснительная записка
• АР Архитектурные решения
• КМ Конструктивные и объемно — планировочные решения
• ЭС Система электроснабжения
• ВК Система водоснабжения
• ВО Система водоотведения
• ОВ Отопление, вентиляция и кондиционирование воздуха, тепловые сети.
• ОПС Охранно-пожарная сигнализация
• ГСВ Система газоснабжения (внутреннее)
• ТМ Тепломеханические решения
• АК Автоматизация комплексная
• ТХ Технологические решения

Правила эксплуатации

Избежать аварии водогрейного котла можно, соблюдая технику безопасности при эксплуатации

Срок службы котла зависит от качества его изготовления, примененных в сборке решений и соблюдения норм эксплуатации. Монтаж прибора нужно производить в точном соответствии с техническим описанием изделия и чертежом.

Использование устройства предполагает соблюдение таких правил:

• применять только те виды топлива, которые перечислены в инструкции к прибору;
• при использовании твердотопливных приборов иметь емкости для заливки извлекаемой золы;
• дверка топки должна быть постоянно закрыта;
• следить за тем, чтобы в контуре поддерживалась установленная регламентом температура и давление;
• помещение, где находится котел, необходимо оградить от доступа посторонних;
• проверка манометров и термометров должна проводиться не реже 1 раза в 12 месяцев;
• предохранительные клапаны нужно проверять и продувать перед каждым запуском котла;
• обязательна регулярная прочистка дымохода, даже если печь потребляет природный газ;
• услышав сигнал индикатора о неисправности системы, действовать нужно быстро, в точном соответствии с инструкцией по аварийной остановке.

Стоимость

Для водогрейных котлов характерен довольно большой разброс цен.

• котел «Каракан 8-ТПЭ» (мощность — 8 кВт): 12200 руб.;
• котел «Сибирь КВО 15 ТПЭ» (мощность — 15 кВт): 17400 руб.;
• котел «Гефест-15» (мощность — 15 кВт): 21570 руб. (комбинированный, то есть имеет встроенный ТЭН);
• котел «Каракан 12-ТГЭВ» (мощность — 12 кВт, дополнительно имеются газовая горелка, ТЭН, водогрейный бак): 21700 руб.

Импортные котлы обходятся значительно дороже, например:

• котел «BURNit WBS 25» (Болгария, 25 кВт, дополнительно может работать на газу, дизельном топливе и масле): 86250 руб.;
• Viadrus Hercules U22C-2 (Чехия, 11,7 кВт): 44 тыс. руб.;

Buderus Logano S111-2 (Германия, 12 кВт) стоит 53440 руб.

Если отсутствует газоснабжение, перед владельцами частных домов стоит выбор – приобрести твердотопливный или жидкотопливный котел. Котел на солярке обладает рядом преимуществ, поэтому многие отдают предпочтение именно такому отопителю.

Что такое распределительная гребенка и как правильно ее установить, читайте в этом материале.

ГОСТ: общие требования

В таблице приведены основные требования для рассматриваемого оборудования по ГОСТ 21563 93.

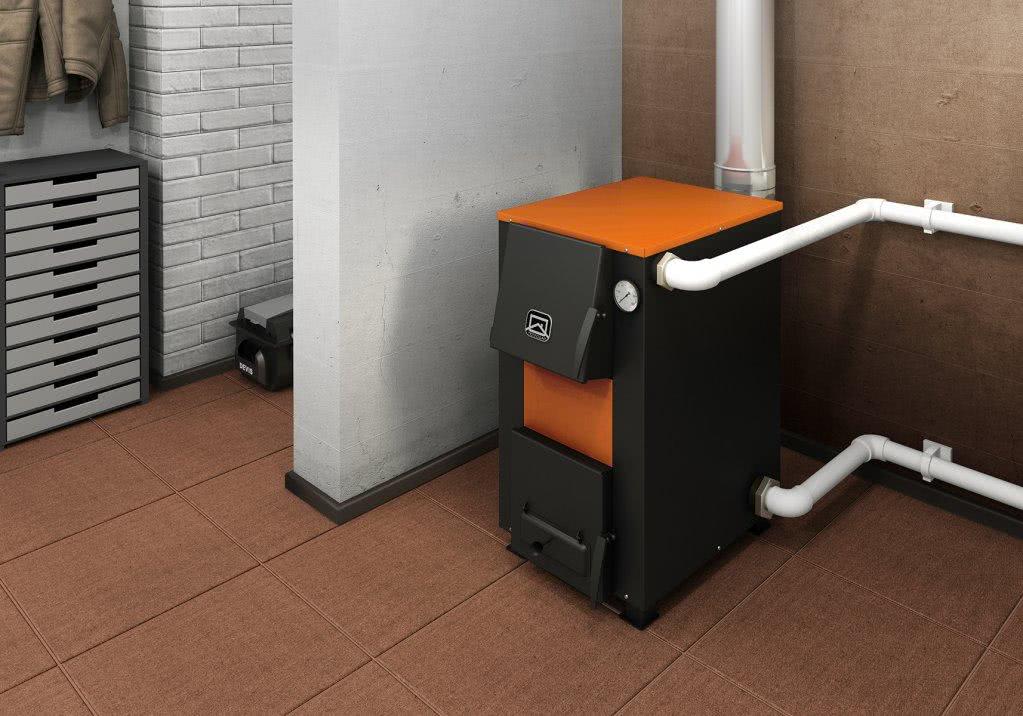

Котёл отопительный в работе.

Устройство водогрейного котла на твердом топливе

Основными компонентами данного агрегата являются:

1. Топка: обычно изготавливается из толстых чугунных листов, но иногда вместо них производители используют огнеупорный кирпич.
2. Зольная камера (расположена под топкой и отделяется от нее колосниковой решеткой).
3. Теплообменник (расположен в верхней части топки). Обычно выполняется из чугуна.
4. Водогрейный бак для хозяйственно-бытовых нужд, устанавливается как над топкой, так и сбоку.
5. Патрубок для подключения к дымоходу.
6. Корпус с дверцами напротив топки и зольной камеры. Изнутри утеплен теплоизолятором на основе базальтового волокна с теплоотражающими экранами.
7. В некоторых моделях — вентилятор.

Котлы с водяным контуром

Сегодня обеспечить работу системы отопления и нагрев воды для хозяйственно-бытовых нужд можно при помощи всего одного устройства — котла с водяным контуром.

Это устройство представляет собой обычный отопительный котел, в который вмонтировали бойлер. Последний, как и в случае с водогрейным котлом, может располагаться как над топкой, так и сбоку от нее.

Наиболее простым и в то же время самым известным представителем данной категории оборудования является титан.

Расположенный внутри топки теплообменник подключается к отопительному контуру, вследствие чего через него прокачивается теплоноситель — теперь уже вода. Часть этого теплоносителя по отдельной ветке подается на теплообменник, установленный внутри бойлера, благодаря чему и осуществляется нагрев имеющейся в бойлере воды.

Чтобы отопитель мог снабжать теплом две системы одновременно, он должен обладать значительной производительностью. Поэтому разработчики применяют различные конструктивные решения, обеспечивающие полное сгорание топлива и усвоение максимально возможного количества выделяющейся при этом энергии.

Устройство водогрейного котла на твердом топливе

Основными компонентами данного агрегата являются:

1. Топка: обычно изготавливается из толстых чугунных листов, но иногда вместо них производители используют огнеупорный кирпич.
2. Зольная камера (расположена под топкой и отделяется от нее колосниковой решеткой).
3. Теплообменник (расположен в верхней части топки). Обычно выполняется из чугуна.
4. Водогрейный бак для хозяйственно-бытовых нужд, устанавливается как над топкой, так и сбоку.
5. Патрубок для подключения к дымоходу.
6. Корпус с дверцами напротив топки и зольной камеры. Изнутри утеплен теплоизолятором на основе базальтового волокна с теплоотражающими экранами.
7. В некоторых моделях — вентилятор.

Жаротрубный паровой котел или котел с большим водяным объемом

Жаротрубный паровой котел

Основным отличием жаротрубных водогрейных паровых котлов от прямоточных является их конструкция. Паровые котлы данного типа основываются на двух либо трех ходовом принципе работы. Такие котлы оснащены жаровыми трубами и трубами дымовых газов. Во многих случаях такие котлы также называют — жаротрубно-дымогарный паровой котел. Такой тип котлов распространен на предприятиях которые нуждаются в постоянных параметрах пара, а также когда приоритет стоит в высоком качестве пара, где постоянное давление и температура является необходимым циклом производства.

Классификация котлов-утилизаторов

Котлы-утилизаторы классифицируются по назначению и по конструктивным особенностям. По назначению котлы могут быть водогрейные, паровые или термомасляные. Разделение по конструкционным особенностям позволяет выделить две группы: змеевиковые, служащие для подогрева диатермического масла и выработки пара, а также жаротрубные, применяемые для производства пара и горячей воды. Кроме того, можно выделить котлы-утилизаторы с вертикальной и горизонтальной конструкцией теплообменников. Еще одним конструкционным отличием котлов-утилизаторов является наличие или отсутствие пароперегревателей.

Правила эксплуатации водогрейных котлов

При использовании котельного оборудования существуют определенные правила. Водогрейный котел в процессе эксплуатации нуждается в периодической проверке и регулировке, которая должна проводиться профессионалами.

В первую очередь стоит помнить, что самостоятельная установка и пусконаладка котлов крайне не рекомендуется. Лучше доверить эти мероприятия специалистам, которые настроят работу котла на оптимальный режим. При этом вы гарантированно получите стабильное отопление, экономию топлива и бесперебойную работу оборудования.

Кроме того, минимум раз в три года в обязательном порядке проводится режимная наладка котла для проверки работоспособности агрегата.

Похожие записи:

Все варианты углубления колодца своими руками Регулировка реле давления насосной станции: настройка с нуля, распространенные ошибки Фанера для пола Квадратный метр площади помещения Жидкое стекло Дизайн участка на 3 сотки: каких правил надо придерживаться
