Вентиляция мансарды в частном доме: как сделать вентиляцию через фронтоны и слуховые окна

Правила создания естественной вентиляции чердака мансарды

Если в доме есть холодный чердак, то воздухообмен под кровлей происходит свободно, защищая поверхности от накопления влаги. Но если под крышей обустроена жилая мансарда, необходимо позаботиться о том, чтобы при утеплении кровли и монтаже крыши был правильно проведен весь технологический процесс по вентиляции. Обязательным условием является создание вентиляционных промежутков между слоями изоляционных материалов и под поверхностью кровли. При этом создается вентиляция, основанная на естественной тяге, обеспечивающей постоянное движение воздуха. Для этого необходимо, чтобы между внутренней поверхностью кровли и гидроизоляционным материалом, защищающим утеплитель, оставался зазор, величина которого зависит от используемого кровельного материала.

Для крыши из профильных материалов – металлочерепицы, черепицы — он должен быть не меньше 25 мм, для мягких рулонных и плоских материалов – не менее 50 мм. Между гидроизоляцией и утеплителем тоже должно быть некоторое расстояние (2-3 см). Важным условием качественной вентиляции чердака над мансардой является то, что разделение между этими вентиляционными полостями должно быть герметичным. Воздухообмен в каждой из них должен проходить раздельно. Вентиляция коньковой части организуется так, чтобы поток воздуха с одной стороны крыши не соприкасался с воздухом с другой стороны.

Организация вытяжных отверстий на кровле

Для создания естественной вентиляции при монтаже крыши необходимо установить специальные элементы, отвечающие за поступление и отвод воздуха в подкровельном пространстве. Приток свежего воздуха обеспечивают софиты – специальные сайдинг-панели, которыми обшиваются карнизные свесы по всему периметру дома. Воздух поступает через перфорацию на поверхности софитов. В качестве вытяжных отверстий используются аэраторы, монтируемые в наклонную плоскость крыши. Они могут быть точечные, предназначенные для создания воздухообмена в отдельных частях кровли, или непрерывные, используемые для обеспечения общей вентиляции. Для установки на коньке крыши применяют специальные коньковые аэраторы. Использование коньковых аэраторов обеспечивает эффективную вентиляцию, так как площадь их выпускных отверстий больше, чем у обычных. Их количество зависит от площади крыши. Обычно производитель предоставляет необходимую информацию, но можно рассчитать необходимое количество самостоятельно. На 100 м? вентилируемой площади необходимо 1-2 аэратора. Расположение вентиляционных отверстий и способ монтажа зависит от материала, из которого сделана крыша.

Принудительная вентиляция крыши мансарды

Помимо естественного воздухообмена под кровлей существует способ принудительной вентиляции. В основном ее используют, если вентиляционные каналы слишком короткие. Для усиления потока воздуха в канал устанавливается вентилятор. Чтобы в каналах не образовывался конденсат, их необходимо утеплить.

Принудительная вентиляция устанавливается при невозможности организовать естественный воздухообмен. Перемещение воздушных потоков обеспечивается вентиляторами, установленными в каналах. Принудительная вентиляция позволяет не выводить вентиляционную трубу высоко над крышей и устанавливать ее в любом месте кровли.

Как сделать вентиляцию в мансарде

Для обеспечения чистого воздуха в помещении мансарды, оно должно быть оборудовано вентиляционной системой, и необходимо иметь возможность проветривания. Естественный воздухообмен в доме происходит за счет циркуляции воздуха между помещениями. Для этого под дверью мансарды необходимо оставить небольшую щель. Мансардные окна должны быть обеспечены системами проветривания.

Тем не менее, для сохранения комфортного микроклимата необходимо иметь возможность контролирования вентиляции помещения. Для этого нужно оборудовать приточно-вытяжные каналы. Их необходимо утеплить, либо изначально использовать готовые модули с теплоизоляцией. Утепление необходимо, чтобы воздух внутри них не остывал, и тяга была постоянной. От диаметра каналов зависит интенсивность воздухообмена. При сечении 10х10 см они обеспечивают оптимальный обмен воздуха: половина объема помещения в час. Вентиляционная труба выводится на крышу, на высоту около 100 см. Для защиты от атмосферных осадков сверху должен быть козырек.

Особенности конструкционного устройства мансардных крыш

Стропильную систему для таких кровель собирают из стропил и стоек. Их подрезают под определенным углом в местах, где происходит излом скатов. Основная сложность обустройства мансардных кровель заключается в точном определении угла наклона их верхней части. А для этого необходимо правильно рассчитать предполагаемую величину нагрузки на кровельную конструкцию с учетом высоты потолка мансардного помещения.

Очень важный момент: вся крыша вместе с чердачным пространством и стропильной системой должна получиться максимально легкой. Для чего это нужно? Дело в том, что жилое мансардное помещение нужно еще теплоизолировать, сделать в нем отделку, там будет установлена мебель, по его напольному покрытию будут передвигаться люди. Бывает также асимметричная двухскатная крыша с разными скатами по длине, которая смотрится очень оригинально.

Кроме этого, при расчете нагрузок на фундамент следует принимать во внимание, что на современные мансарды обычно оснащают инженерными коммуникациями – системой теплоснабжения, вентиляции, освещением и т.д. Поэтому и требуется, чтобы крыша получилась легкой и одновременно прочной

Когда обустраивается двускатная мансардная кровля, систему стропил для нее сооружают по технологии висячей конструкции. Эти стропила не имеют средних опор, и по этой причине под крышей образуется единое пространство. Систему висячих стропил также принято называть беспрогонной конструкцией. Ее элементы опираются друг на друга и на несущие стены.

Площадь помещения под ломанной двускатной крышей всегда больше, по этой причине стропильные фермы при величине пролета более 6 метров подпирают дополнительно на прогоны стойками и подкосами. Это необходимо, чтобы нижние части ног стропил не превышали 4,5 метра.

Кровельные продухи и их величина

Продухи на этапе строительства

Неверным является предположение о том, что кровельные продухи имеют площадь определенного размера. Это большое заблуждение, которое может сделать процесс вентилирования кровли неэффективным.

Необходимый размер и количество продухов напрямую зависят от площади и геометрического строения кровли. Их площадь должна быть не менее чем 200 см. кв. на один метр площади крыши. Однако и это лишь примерная цифра. Наиболее точно рассчитать эту цифру можно при помощи такой формулы: площадь вентиляционного продуха должна равняться 0,05% площади двухскатной крыши.

Число, получившееся в итоге, нужно немножко увеличить. Это необходимо, поскольку при монтаже кровельного пирога вентиляционный зазор может сузиться. А это препятствует прохождению воздушных потоков.

Следует учесть и тот факт, что сложные элементы на крышах также препятствуют нормальному воздухообмену в кровельном пироге. Для устранения и увеличивается изначальная ширина.

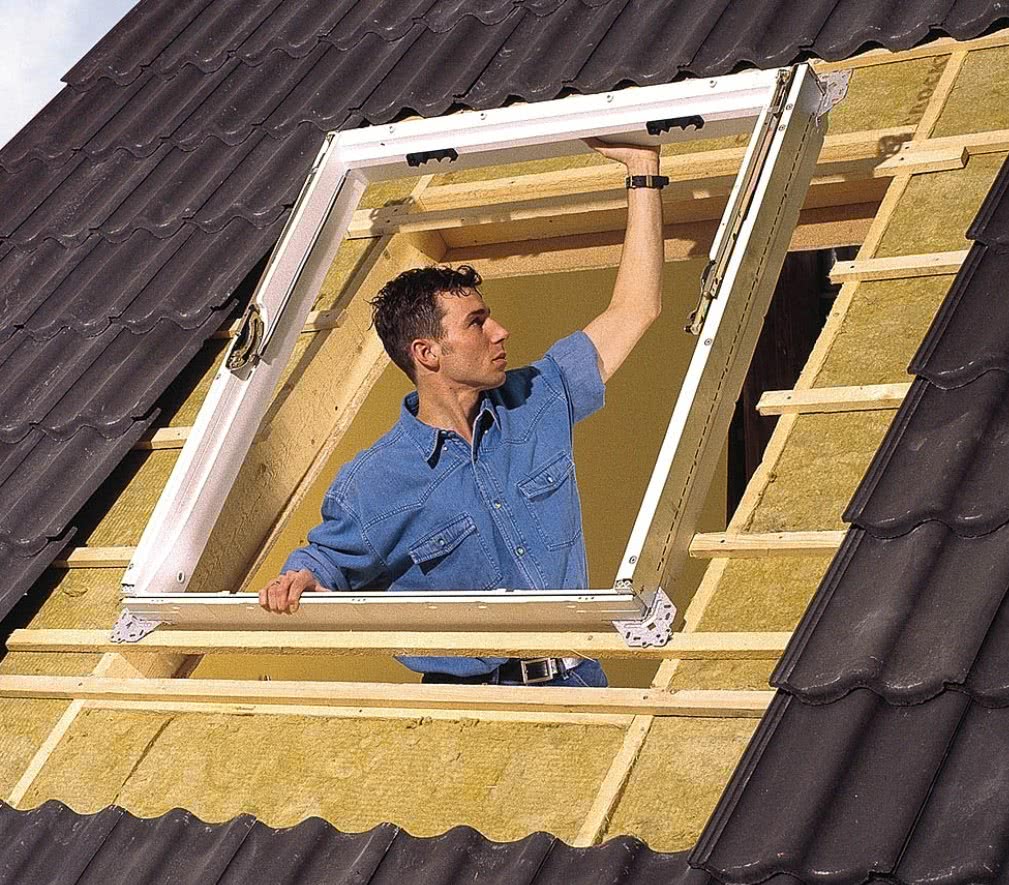

Вентиляция жилой мансарды с помощью слуховых окон

Установка слухового окна выполняется в соответствии с СНиП II-26, СНиП 21-01:

• монтаж слуховых окон возможен при скате крыши более 35 градусов;
• минимальный размер створок составляет 0,6х0,8 м;
• допустимый размер слуховых окон составляет 1,2х0,8 м.

Формы слуховых окон в частном доме могут быть разными и зависят от стиля здания. Монтируются слуховые окна с помощью каркасов при строительстве крыши, составляя целостную конструкцию. Вентиляция с помощью слуховых окон улучшает эстетику крыши, ее функциональность.

Формат слухового окна зависит от стилистики здания

Для односкатной крыши идеальным вариантом являются окна с одной наклонной плоскостью. Схема монтажа: 2 бруса располагаются на требуемом СНиПом расстоянии и фиксируются с помощью вертикальных стоек, соединенных вверху перемычкой. Внешние боковые стороны обшиваются облицовочным материалом, со стороны фасада устанавливается декоративная решетка.

Нужна ли вентиляция в мансарде?

Использовать мансарду в качестве жилья без вентиляции невозможно. Требуется обеспечить нормальный воздухообмен. Человек выделяет тепло, вырабатывается влага. На поверхности стен образуется конденсат. В следствие этого страдает утеплитель, кровля.

Мнение эксперта

Никоноров Владимир Алексеевич

Наш эксперт. Специалист в области кондиционирования и вентиляции с 10-летним стажем.

Задать вопрос

Если мансарда рассматривается как нежилое помещение, тоже не обойтись без вентиляции. Люди хранят вещи и воздух застаивается. Если не сделать вентиляцию помещения мансарды, на стенах, полу и потолке создаются благоприятные условия для размножения микробов.

Что собой представляет вентиляция чердака

По сути, вентиляция чердака — это инженерная система, обеспечивающая внутри него свободное перемещение воздушных потоков. Они поступают с улицы через специальные приспособления, например, слуховые окна, вентиляционные решетки и отверстия.

Основное функциональное назначение системы воздухообмена чердака заключается в постоянной подаче требуемого объема свежего воздуха и удалении застоявшегося.

Если она неправильно сконструирована, то нарушается микроклимат в помещениях. Это влечет за собой порчу стропильной конструкции и ее разрушение.

Чтобы вентиляция действовала безотказно, необходимо соблюсти правила:

1. холодный воздух должен поступать с нижней части чердачного помещения, а выходить из верхней;
2. воздушные массы должны свободно перемещаться по всей площади помещения.

В наиболее проблемных местах крыши делается точечное вентилирования, если угол наклона ската равен 450, например, в местах установки ендовы, вальмы. Для этого используются аэраторы, механизмы принудительного побуждения движения воздуха – инерционные турбины.

Устройство вентиляции холодного чердака

В холодный чердак поток воздуха свободно поступает сквозь специальные отверстия, за счет чего происходит естественная вентиляция. Конструктивные особенности системы обуславливаются формой крыши и видом материала, который используется для кровли.

При устройстве вентиляционных каналов следует соблюсти перечисленные ниже условия:

• поток воздуха должен свободно перемещаться по поверхности потолочного перекрытия, не поднимаясь к коньку;
• вентиляционные каналы следует оснастить задвижками для регулирования интенсивности процесса проветривания.

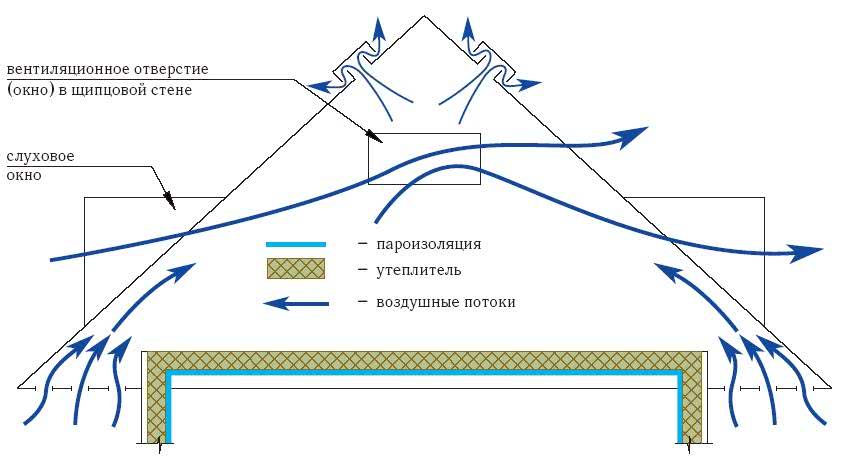

Если кровля двухскатная, то на чердаке можно на противоположных фронтонах поставить слуховые окна либо устроить отдушины с вентиляционными решетками.

Их необходимо закрыть сетками, чтобы защитить от проникновения москитов других насекомых. В помещении будет организован горизонтальный воздушный поток.

При вальмовой форме следует предусмотреть на свесах карниза зазоры, через которые воздух будет свободно попадать в помещение чердака. Для его вывода следует сделать у конька отверстия.

Если угол наклона кровли составляет 450 и более, то проветривание помещения осуществляется за счет разницы наружной и внутренней температуры.

При небольших углах наклона систему вентиляции можно усилить электрическими вентиляторами либо инерционными турбинами.

Вентиляционные отверстия необходимо расположить на равном расстоянии друг от друга по всему периметру дома. Но зашивка деревянных свесов должна быть сделана неплотной.

В противном случае отверстия высверливаются в наружных стенах. Общая площадь вентиляционных каналов должна составлять 0,2% от площади дома.

Вентиляцию можно не делать, если для кровли используется ондулин либо шифер. Воздух свободно перемещается между волнами материала.

Устройство вентиляции теплого чердака

Пространство между потолочным перекрытием и крышей можно использовать как дополнительную площадь для постоянного проживания.

Она признается жилой, если отвечает требованиям, предъявляемым к жилым помещениям санитарно-гигиеническими правилами и нормами.

Если предусмотрена мансарда, то конструкцию вентиляции чердака следует тщательно продумать и выбрать оптимальный вариант.

Особенности системы в зависимости от типа кровли:

• оцинкованный металлический лист – создание вентилируемой области посредством нашивки на стропильную конструкцию контррейки;
• металлочерепица – необходима укладка на обрешетку пароизоляционного слоя из полимерной пленки;
• шифер, ондулин – свободное поступление холодного воздуха с нижней части кровли и отвод теплого воздуха через волны материала.

В современных домах для удаления отработанного воздуха из-под потолка мансардного помещения используют специальные аэраторы. Приспособления предотвращают возникновение конденсата и его проникновение в жилое помещение.

Схемы обустройства вентиляции:

• установка на крыше трубы, оснащенной дефлектором;
• использование фронтальных вентиляционных решеток или сеток;
• устройство теплоизолированного вентиляционного канала через отверстие, расположенное в верхней части крыши либо наружной стены.

Основные элементы подкровельной вентиляции

Ширина вентилируемого подкровельного пространства зависит от примененного вами кровельного материала. Подкровельным пространством называют воздушный зазор между нижней частью кровельного материала и гидроизоляционной пленкой или мембраной, за которой находится слой утеплителя. К примеру, если крыша вашего дома покрыта металлочерепицей или любым другим материалом на основе металла, вентилируемый зазор должен составлять не менее 2,5 сантиметров.

При использовании мягкой (битумной) черепицы или прочих рулонных материалов толщина воздушного зазора должна быть не менее 5 сантиметров. Указанные нормы должны соблюдаться, когда делается вентиляция мансарды. Основными элементами системы подкровельной вентиляции являются аэраторы и софиты. Первые играют роль вытяжных отверстий, а вторые обеспечивают приток свежего воздуха, а, значит, препятствуют образованию конденсата и капельной влаги.

Аэраторы бывают обычные, монтируемые в наклонную плоскость кровельного ската, и коньковые, которые устанавливаются в самой верхней точке кровли, то есть на коньке. Количество аэраторов зависит от типа кровельного материала и рекомендаций производителя, однако существует и общее правило. Оно гласит, что на каждые 500 кв.м. вентилируемой площади должен быть 1 кв.м. вентиляционных отверстий. Такое соотношение позволяет качественно проветривать помещение, избегая ощутимых утечек тепла.

Наиболее эффективными считаются коньковые аэраторы, так как они имеют большую площадь выпускных отверстий. Вентиляция мансардного этажа при помощи коньковых аэраторов реализуется довольно просто и не вызывает затруднений даже у новичков. Главное – следовать инструкциям, использовать качественный крепеж и обеспечить хорошую гидроизоляцию в местах примыкания кровельного материала.

Как уже упоминалось ранее, важной частью систем кровельного воздухообмена являются софиты. Софиты – это перфорированные сайдинг-панели, предназначенные для обшивки карнизных свесов кровли по всему периметру здания

Кроме возложенной функциональной нагрузки, они придают кровле завершенный вид. Софиты бывают не только перфорированными, но и неперфорированными. Необходимое количество перфорированных софитов определяется с учетом площади кровельных скатов. Использование этих элементов возможно только в том случае, если при монтаже «пирога» был предусмотрен специальный зазор между материалами.

Для достижения максимального эффекта лучше использовать один вид аэраторов: либо коньковые, либо наклонные, чтобы обеспечить лучший воздухообмен. Правильная установка софитов и аэраторов сводит на нет образование конденсата и капельной влаги. Когда используется принудительная вентиляция, в подкровельное пространство устанавливаются приточные вентиляторы

Особое внимание здесь следует уделять подключению вентилятора или вентиляторов к электросети. При этом необходимо обеспечить пожаробезопасность и более-менее свободный доступ для их обслуживания, замены или ремонта

Вентиляция жилой мансарды с помощью слуховых окон

При недостаточной вентиляции чердака также рассматривается вариант обустройства слухового окна. Конструкция может обладать разной формой, так как она выполняет не только вентиляционную, но и декоративную роль. Двухскатные модели подходят для металлических или мягких типов кровли, односкатные — для крыши из самых различных материалов.

Такая разновидность вентиляционного оборудования стоит недешево, но это оправдывается отличной циркуляцией воздуха и привлекательным дизайном. Основная задача слухового окна заключается в обеспечении свободной циркуляции свежего воздуха в подкровельное пространство, а также борьбе с лишней влагой. С помощью этого изобретения можно избавиться от неприятных проявлений в виде сырости, плесени и грибков в короткое время, причем на любых кровельных конструкциях.

Чтобы будущее вентиляционное оборудование оправдало себя и было максимально продуктивным, необходимо заранее продумать оптимальную высоту кровли и ее форму. Также нужно выделить места установки приборов и выводов всех каналов системы.

Соблюдение простых рекомендаций позволит успешно завершить монтаж подобных устройств, а также положительно скажется на сроке их службы. Более того, правильно обустроенная вентиляция — это залог долгой и надежной службы крыши в целом.

2014-5. Слуховые окна вальмовой крыши. Холодный чердак

Схемы и варианты вентиляции мансарды

Конкретный вид и масштаб вентиляционной системы (если быть точнее, его подбор) для мансарды зависит от нескольких факторов. Учитывать при планировании схемы того, как делать вентиляцию мансарды, нужно следующие факторы:

• жилая ли это мансарда или нет;
• утепленная она или нет;
• как часто там будут находиться люди;
• какой ее размер (большое это помещение или нет).

Никаких универсальных способов организации вентиляционной системы для чердака нет, в каждом конкретном случае следует исходить из перечисленных выше факторов.

Естественная, с аэраторами

Эффективность естественного вида вентилирования для мансарды напрямую зависти от того, насколько точно («по учебнику») были уложены изоляционные материалы. Основным и обязательным правилом укладки утеплительных материалов является оставление вентиляционных пространств в межслойных сегментах применяемого материала и непосредственно в подкровельной области.

Делать вентиляцию мансарды нужно еще на этапе строительства крыши

Проще говоря, должно оставаться свободное вентиляционное пространство и между каждым слоем применяемого утеплителя, и непосредственно под поверхностью крыши здания. Механизм работы естественного вентилирования основан на природной (что и есть естественная) тяге.

Природная тяга с легкостью обеспечивает постоянный приток свежего воздуха извне. При этом общая площадь вентканалов должна быть около 0,2% всей площади мансарды. В большинстве случаев целесообразно использовать вариант монтажа вентиляции, при котором вывод вентканалов проводится через фронтоны.

Естественная, со слуховыми окнами

Реализуя данный способ вентилирования и проводя монтаж слуховых окон, следует руководствоваться нормативами, предписанными в СниП 2-26 и СниП 21-01. Данные нормативы гласят:

• установка слуховых окон допускается только при скате крыши не менее 35 градусов;
• минимальные габариты створок должны составлять 0,6х0,8 метров;
• регламентированные габариты слуховых окон – 1,2х0,8 метров.

Формы слуховых окон, монтируемых в частном здании, могут быть самых различных форм, и в конечном счете зависят от общего стиля постройки. Установка слуховых окон проводится с применением каркасов еще на этапе строительства крыши, вместе составляя единую конструкцию.

Вентиляционная система, выполненная на основе применения слуховых окон, существенно улучшает эстетический вид крыши, а также улучшает ее базовую функциональность. В большинстве случаев для односкатной крыши лучшим вариантом будет применение окон с 1 наклонной плоскостью.

Схема монтажа достаточно проста: 2 бруса крепятся на требуемом регламентом расстоянии и затем фиксируются за счет вертикальных стоек, которые стыкуются вверху перемычкой. Затем внешние боковые стороны должны быть обшиты облицовкой, а в конце по стороне фасада монтируется декоративная (с любым стилем на усмотрение владельцев здания) решетка.

Принудительная, с вытяжным вентилятором

Учитывая сравнительно небольшую площадь подавляющего большинства мансард, принудительный приток им не нужен. Примерно в 95-99% случаев достаточно будет монтажа принудительной системы вытяжки.

Как сделать приток – зависит от ряда обстоятельств, но в большинстве случаев подходит классическая схема. При классической схеме приточная система организуется через зазоры, окна (за счет микропроветривания или просто открытия окна, через гребенку), оконные клапаны или же по системе воздуховода, если он есть.

Схема вентиляционной системы мансарды

Вытяжная система организуется в виде изолированной/отдельной прямо на улицу (труба с вентилятором, который выдувает воздух из мансарды на улицу), либо по системе воздуховода. Второй вариант актуален если в здании есть вытяжной воздуховод – на мансарду протягивается отдельная линия.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Естественная и принудительная вентиляция

Для своего долгого и бесперебойного функционирования, обе разновидности вентиляционных систем требуют тщательных расчетов, которые и покажут, какой из них лучше использовать с точки зрения эффективности и экономичности. Специалисты при расчетах обязательно учитывают особенности этих систем.

Естественная вентиляция

Осуществляется за счет конвективного потока, который возникает вследствие взаимодействия теплых и холодных воздушных масс. Чтобы такая вентиляция работала, нужно собрать кровельный пирог с просветом (минимум 5 см) между нижним гидроизоляционым слоем и слоем кровельного покрытия.

Эффективная естественная вентиляция крыши возможна при правильном проектировании и грамотной работе строителей. Создать условия для нее непросто. Нужно тщательно просчитать систему обрешетки и контробрешетки, и обеспечить непрерывность вентилируемого контура. Но самое главное – необходимо предусмотреть вентиляционные отдушины. Их должно быть минимум два в коньковой зоне и столько же в зоне карниза.

Воздух в подкровельном пространстве нагревается, и естественным путем поднимается вверх, где вытесняется наружу через коньковые отдушины. Свежий воздух поступает через карнизные отверстия. Благодаря этому процессу конденсат не оседает на поверхности кровли.

Естественная вентиляция кровли Источник oventilyacii.ru

Если уклон скатов небольшой, в зимний период коньковые отдушины могут быть закупорены снегом. Чтобы это предотвратить, нужно установить вдоль конька специальные трубы, которые будут возвышаться над уровнем снега.

Принудительная вентиляция

Так как для организации искусственной вентиляции требуется дополнительное оборудование, то с технической точки зрения это более сложный вариант. Есть редкие исключения, когда спроектировать принудительное вентилирование проще, чем рассчитать естественное, но это все-таки исключения, подтверждающие правило.

Она получила распространение в результате того, что, во-первых, в моду вошли низкие и совсем плоские кровли, в которых просто невозможно создать естественную вентиляцию. Во-вторых, появились новые строительные технологии, позволяющие автоматизировать и усовершенствовать обслуживание коттеджей.

Принудительные системы устанавливаются не только в домах с плоской кровлей, но и в домах, которые по тем или иным причинам невозможно обеспечить кровельными отдушинами. В последнее время все чаще солидные коттеджи со стандартными крышами оборудуют принудительной вентиляцией, так как она надежнее естественной.

Принудительная вентиляция кровли Источник nashicherdaki.ru

Принудительная вентиляция может осуществляться путем установки в коньковую отдушину вентилятора. Для этого нужно протянуть в верхнюю часть кровли провод. Второй вариант – установка специальных приспособлений, повышающих интенсивность движения воздуха.

Эффективная вентиляция мансарды — от теории к практике

Полноценное использование мансарды невозможно без правильной и эффективной вентиляции этого пространства.

Мансарда – это жилой чердак, который нуждается в циркуляции воздуха, как и любое жилое пространство дома, но для создания вентиляции дома с мансардой следует знать некоторые нюансы.

Это помещение находится над основными жилыми комнатами дома: спальни, гостиной, кухни, душевой комнаты. В процессе жизнедеятельности человека, в окружающий воздух выделяется тепло и влага, которая по законам конвекции поднимается вверх к перекрытию. Основное количество влажных воздушных масс, вентиляционная система дома выводит в атмосферу, но некоторая его часть проникает сквозь микрощели в перекрытии и попадает на жилой чердак.

В мансарде, не оснащенной вентиляцией, влажные воздушные массы поднимаются к потолку, проникают через отделочные материалы и потолок, и попадают в утеплитель, а за ним и в подкровельное пространство. Попадая в более холодную зону воздух, насыщенный парами воды, превращается в конденсат, который оседает на кровельном материале, утеплителе и деревянных конструкциях, вызывая их коррозию и приводя к их разрушению.

Независимо от того, жилое чердачное помещение или нет, грамотная вентиляция предотвращает от:

• Появления и накопления в подкровельном пространстве излишней влаги.
• Намокания утеплителя, что предотвращает потерю им теплоизоляционных качеств.
• Образований колоний грибов и очагов плесени на деревянных элементах кровли.
• Образования коррозии на металлических элементах кровли.

Вентиляция чердака над мансардой спасает от ее перегрева в жаркое время года, а также предотвращает образование наледи на кровельных свесах, в зимний период.

Особенности правильного воздухообмена

Естественная вентиляция в пространстве жилого чердака осуществляется через приточные и вытяжные отверстия, площадь которых зависит от его площади, в соотношении 0,2 м2/100 м2. Приток может осуществляться через установленные в окнах чердака клапана. Удаление влажного воздуха осуществляется через аэраторы, монтируемые в плоскость кровли или в коньке крыши.

Соблюдая правило соотношения площади приточных и вытяжных отверстий к площади чердачного пространства, может осуществляться вентиляция мансарды через фронтоны. Приток воздуха осуществляется через стеновые приточные клапаны, установленные в нижней части фронтона, а вытяжка – через регулируемые вентиляционные решетки, смонтированные в верхней части противоположного фронтона.

Софиты в качестве вентиляционных элементов можно использовать, только в том случае, если при монтаже кровельного «пирога» были предусмотрены зазоры для движения воздушных потоков вдоль всей кровли.

Способы проветривания жилого чердака

На сегодняшний день существует несколько основных вариантов вентиляционных систем. Циркуляция воздуха может быть естественная и принудительная. Естественное движение воздушных масс происходит из-за разницы температур, атмосферного и внутреннего воздуха. Принудительное движение осуществляется при помощи вентиляторов, приточных и (или) вытяжных.

• Наиболее простым вариантом является использование естественного притока и вытяжки воздушной смеси из чердачного этажа. Такой тип воздухообмена чаще всего выбирают те, кто делает вентиляцию мансарды своими руками.
• При сложной геометрии мансарды можно использовать метод создания в ее пространстве избыточного давления при помощи принудительного притока. Благодаря такому решению, приточные воздушные массы будут вытеснять собой отработанные, через естественные вытяжные отверстия, аэраторы и пр.
• При коротких вытяжных каналах, в них может отсутствовать достаточная тяга для эффективного удаления воздуха из жилого чердака. Именно поэтому многие застройщики оснащают вытяжки вентиляторами. Приток воздушных масс, в таком случае, также может осуществляться как с естественным движением воздушного потока, так и с принудительным.
• Наиболее сложной вентиляционной системой является система с механическим побуждением. При таком решении, применяются мощные вытяжные вентиляторы, которые монтируются в пространстве над чердаком. Приток воздуха осуществляется приточными вентиляторами, монтируемыми в отверстиях фронтонов.

Для того, чтобы созданная принудительная вентиляционная система не создавала дискомфорта, следует знать, что производительность вытяжных вентиляторов должна быть равна производительности приточных механизмов.

>>> Все про аренду авто на Кипре

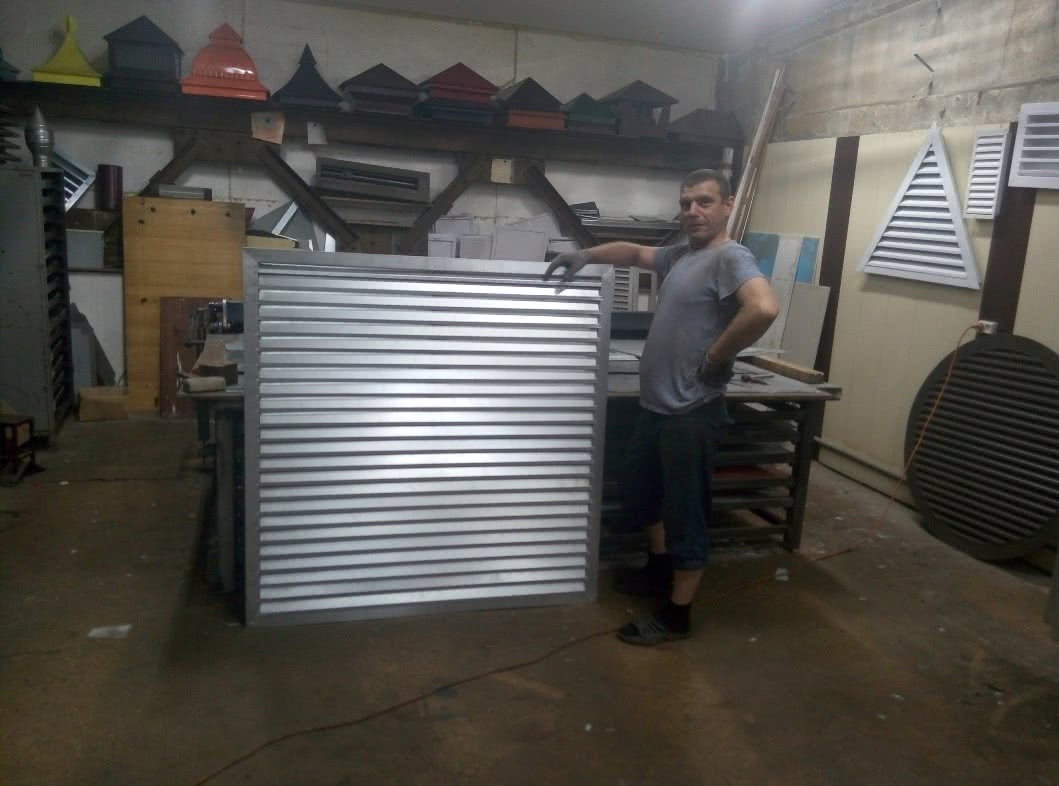

Вентиляционные решетки и окна

Вентиляционные решетки и окна продаются в виде готовых комплектов, в которые входят коробка и наличник для декоративной отделки проема. В качестве материала для изготовления используют древесину и более дешевый пластик. Конфигурация элементов может быть разной геометрической формы.

Вентиляционные окна для фронтонов разделяются на два типа:

• Глухие – это решетки не предусматривающие возможности открытия для прямой вентиляции мансарды. Отверстие в глухих элементах закрыто планками, похожими на жалюзи. Планки могут быть нерегулируемыми и регулируемыми, для возможности изменения объема проходящего воздуха.
• Распашные – имеют одну или две створки для периодического проветривания мансарды. Такие решетки изготавливают аналогично обыкновенным окнам, только меньше размерами.

Также существуют комбинированные варианты, имеющие створки для периодической вентиляции мансарды и жалюзи для регулярной циркуляции воздуха. Изготовить вентиляционные окна можно самостоятельно, взяв за основу заводские изделия. В этом случае изделие необходимо будет закрыть с тыльной стороны мелкой сеткой для защиты от насекомых и пыли.

Габариты вентиляционных окон для мансарды подбирают, руководствуясь описанными выше нормами. Для установки окна или решетки во фронтоне вырезают проем, вставляют в него конструкцию и закрывают щели наличником. При монтаже на бетонных или кирпичных стенах используют окна, оснащенные трубкой, которая вставляется в отверстие и подсоединяется в вентиляционному каналу или просто закрывается изнутри мансарды решеткой.

Для обеспечения нормальной циркуляции воздуха внутри мансарды, вентиляционные окна устанавливают таким образом, чтобы от их нижней грани до верха крыши было не меньше 80 см, но не больше 1 м.

Естественная вентиляция с выводом на чердак

Гравитационная, она же естественная вентиляция обеспечивает циркуляцию воздуха по знакомому со школы принципу: теплый воздух легче холодного. Теплый воздух поднимается по воздуховодам для вытяжки, расположенным максимально высоко. Более холодный воздух из приточных воздуховодов поступает в дом.

Вентиляционные воздуховоды в одно- и двухэтажном частном доме можно объединить в одну систему только при наличии хорошей системы вентиляции на самом чердаке. Это сокращает количество воздуховодов на крыше

Если на чердаке и в кровельном пироге грамотно устроена эффективная подкровельная вентиляция, то системы отвода отработанного воздуха можно полностью или частично объединить.

Циркуляцию и отвод загрязненной воздушной массы в пределах чердака обеспечит действие:

• фановых стояков;
• аэраторов (воздуховод с выходом на улицу, принудительно обеспечивающий постоянную циркуляцию воздуха на чердаке);
• грамотного устройства кровельного пирога (самый простой — это вентиляция при помощи 2-ух зазоров под кровлей и над стропилами);
• кровельных вентилей, врезающихся непосредственно в кровельную систему.

Если в пределах неотапливаемого чердака организована естественная система вентиляции, рациональным решением является объединение всех вентиляционных труб на чердаке для вывода через общую вентиляционную шахту.

Один вентиляционный стояк может решить проблемы с конденсатом на чердаке. Естественная система вентиляции замыкается на него

При достаточной вентиляции чердака конденсат на нем не скапливается. К сожалению, далеко не всегда кровельные вентили или чердачные зазоры обеспечивают ее полной мере.

Вентиляция холодного треугольника неотапливаемой двухскатной крыши (именуют его фронтоном или щипцом) осуществляется путем устройства вентиляционных окон или отверстий с выходом на улицу. Это гарантирует достаточную циркуляцию воздуха на чердаке

Слуховые и вентиляционные чердачные окна, которые можно закрывать и открывать, должны обеспечить большую циркуляцию воздуха, чем другие способы естественной вентиляции чердака. К примеру, пробуренные в фронтонах приточные и вытяжные отверстия.
