Способы расчета и нормы кратности воздухообмена для жилых помещений

Оглавление

Виды систем

Существует достаточно много способов организации систем вентиляции. Основные различия будут рассмотрены ниже.

Условно существующие виды можно разделить по следующим параметрам:

  1. В зависимости от способа подачи воздуха (естественный или принудительный).
  2. Масштаб услуги (будет ли это система для одной комнаты или для всего здания сразу).

Вытяжная

Он используется для удаления застоявшегося воздуха из комнаты. Это может быть как локальная, так и общая вентиляция. Локальная вентиляция удаляет воздух только из одного помещения, в котором она установлена, в то время как общая система вентиляции способна удалять загрязненный воздух из всех помещений здания. Обе системы обеспечивают достаточную подачу свежего воздуха для замены вытягиваемого.

Оборудование приточного вентилирования

Создает приток свежего воздуха в помещение, благодаря большому количеству воздуха, рециркулируемый воздух выталкивается через вентиляционную трубу.

Преимущества установки вентиляционных установок в офисе:

  • хорошая циркуляция воздуха;
  • постоянный приток свежего воздуха по всему офисному пространству;
  • Эффективная система очистки наружного воздуха;
  • система подогрева наружного воздуха до комфортной температуры.

Приточно-вытяжная

Обеспечивает одновременную вытяжку и подачу свежего воздуха.

Преимущества приточно-вытяжной вентиляции:

  • постоянное удаление загрязненного воздуха и насыщение помещений чистым воздухом;
  • система очистки уличного воздуха;
  • система подогрева наружного воздуха до комфортной температуры;
  • увлажнение наружного воздуха;
  • экономное использование электричества.

Но у этого оборудования есть и недостатки:

  • шум. Лопасти вентилятора совсем не тихие;
  • накопление конденсата, который должен периодически сбрасываться;
  • холодный воздух нагревается зимой, но не охлаждается летом, что вынуждает устанавливать дополнительное охлаждающее оборудование.

По способу подачи и удаления воздуха: естественные и принудительные

Существует три основных способа реализации оптимальной вентиляции в офисных зданиях:

  1. Естественно.
  2. Принудительно.
  3. Обязательно, конечно.

Естественная вентиляция имеет умеренную эффективность и практически не используется в офисах (за исключением очень маленьких). Разница в том, что воздух подается и отсасывается естественным путем, без использования вентиляторов. Воздух может подаваться через открытые окна, вентиляторы (в стене или в окне) и выводиться через вентиляционную шахту. Этот метод прост в применении, но нестабилен (обмен воздуха зависит от погоды) и обеспечивает плохую циркуляцию, которая, кроме того, не может быть точно отрегулирована.

Принудительная вентиляция – лучшее решение: такие системы можно более точно регулировать, они не зависят от погодных условий и могут подавать гораздо больше воздуха, чем природные системы. Принцип работы: вентиляторы используются как для приточного, так и для вытяжного воздуха.

Иногда в небольших офисных помещениях используется сочетание естественной и принудительной вентиляции. В этом случае приток воздуха осуществляется через стену или оконные заслонки, а вытяжка – через выхлопную трубу. То есть, выхлопная система – принудительная, а подача – естественная (это и есть вся комбинация). Такую схему проще реализовать, чем предыдущую.

По масштабу обслуживания: централизованные и децентрализованные

Существует также подразделение, основанное на масштабах обслуживания: система может быть централизованной или децентрализованной.

Централизованная система обеспечивает воздухообмен для всего здания, в то время как децентрализованная система возобновляет воздух для конкретного помещения (или нескольких комнат, но не для всего здания).

В децентрализованной системе каждое помещение оснащено собственной приточной или приточно-вытяжной вентиляционной установкой, которая не подключена к общей системе вентиляции (которая работает во всем здании).

Этот вариант подходит, например, в том случае, если вы арендуете офис в здании, где система вентиляции работает плохо или не обеспечивает необходимый воздухообмен.

Каким должен быть микроклимат в офисе: температура, влажность, воздухообмен

Важно, чтобы в офисных помещениях был оптимальный микроклимат и надлежащий воздухообмен. Санитарные нормы предписывают такие индикаторы микроклимата для офисных помещений:

Санитарные нормы предписывают такие индикаторы микроклимата для офисных помещений:

  • температура воздуха;
  • температура существующих поверхностей в помещении;
  • Влажность;
  • скорость движения воздуха в комнате;
  • количество теплового излучения.

Во-первых, рассмотрим комфортные условия в холодное время года:

  1. Температура должна быть в пределах +22-24 градусов.
  2. Температура поверхности помещения составляет примерно +21-25 градусов.
  3. Относительная влажность должна быть в пределах 60-40%.
  4. Нормальная скорость воздуха – около 0,1 метра в секунду.

Требования немного отличаются для более теплых сезонов:

  1. Температура должна быть в пределах +18-20 градусов.
  2. Температура поверхности внутри здания составляет около +17-21 градусов.
  3. Влажность воздуха должна быть в диапазоне 60-40%.
  4. Его скорость – 0,3 метра в секунду.

При установке систем вентиляции и отопления учитывайте, что они могут обеспечить условия, максимально приближенные к указанным.

Почему так важно обеспечить нормальную вентиляцию в офисе?

Есть несколько причин:

  1. В таких помещениях постоянно выделяется избыточное тепло – как от сотрудников офиса, так и от работающего оборудования. Это тепло должно быть рассеяно.
  2. Человеческому организму необходимо достаточное количество кислорода для эффективной работы. В закрытом помещении без подачи свежего воздуха уменьшается количество кислорода (человек выдыхает углекислый газ), что также может привести к снижению эффективности работы сотрудников.
  3. Влажность и температура воздуха также влияют на производительность. Помещение требует охлаждения летом и отопления зимой.
  4. Слишком сухой и слишком влажный воздух также может разрушить микроклимат, поэтому в таких условиях необходимо увлажнение или осушение. Чрезмерную влажность можно удалить с помощью системы вентиляции, но в некоторых случаях для этого необходимо установить осушитель.

Как недостаточный микроклимат может повлиять на производительность труда работников:

  • если помещение слишком влажное: это создает благоприятные условия для роста микроорганизмов, увеличивает риск возникновения проблем с дыханием и усугубляет их; длительное воздействие влаги может привести к проблемам с кожей и риниту;
  • если в помещении слишком жарко: слабость, апатия, общая неспособность работать, сонливость, слишком высокая температура могут вызвать тепловой удар, повышенное потоотделение (что снижает комфорт);
  • если воздух слишком сухой: простуды и легочные заболевания могут ухудшиться, слизистые оболочки (включая глаза) и кожа могут высохнуть;
  • если слишком холодно: это увеличивает риск поймать или усугубить заболевание дыхательных путей или простуду; также вызывает быстрое замерзание пальцев и затрудняет пользование клавиатурами, офисным оборудованием и другими мелкими предметами.

Расчет воздухообмена

Без предварительных расчетов, скорее всего, не удастся создать правильный микроклимат. При расчете коэффициента воздухообмена учитываются следующие факторы:

  1. Площадь.
  2. Уровень влажности.
  3. Количество сотрудников.
  4. В воздухе есть опасные вещества.

Если последний параметр не может быть определен, при проектировании используется следующая формула умножения: L = Vcom. * Kp m³/hour.

V – площадь помещения (офисного помещения), а K – минимальная указанная скорость смены воздуха. Общее количество необходимого воздуха в зависимости от количества сотрудников определяется следующим образом: L = L1*Nl.

Параметр “L1” указывает объем воздуха на человека, а параметр “Nl” – количество человек в офисном помещении. Он всегда измеряется в кубических метрах только для того, чтобы оценить необходимое количество воздуха.

Минимальный объем воздуха (согласно СНиП):

  • минимальная физическая нагрузка на персонал составляет 20-25 м3/ч;
  • персонал, выполняющий легкую физическую работу – 45 м³/ч;
  • персонал, выполняющий тяжелую физическую работу – 60 м³/ч.

Кратность воздухообмена в помещении детских дошкольных организаций

Помещения t° (С)-не ниже Кратность обмена воздуха в 1 час
В IА, Б, Г климатических районах В других климатических районах
приток вытяжка приток вытяжка
Приемные, игровые ясельных групповых ячеек 22-24 2,5 1,5 1,5
Приемные, игровые младшей, средней, старшей групповых ячеек 21-23 2,5 1,5 1,5
Спальни всех групповых ячеек 19-20 2,5 1,5 1,5
Туалетные ясельных групп 22-24 1,5 1,5
Туалетные дошкольных групп 19-20 2,5 1,5 1,5
Помещения медицинского назначения 22-24 2,5 1,5 1,5
Залы для муз. и гимнастических занятий 19-20 2,5 1,5 1,5
Прогулочные веранды не менее 12 по расчету, но не менее 20 м3 на 1 ребенка
Зал с ванной бассейна не менее 29
Раздевалка с душевой бассейна 25-26
Отапливаемые переходы не менее 15

Состав проекта

Подробно рассмотрим состав листов, которые обязательно должны быть включены в проект:

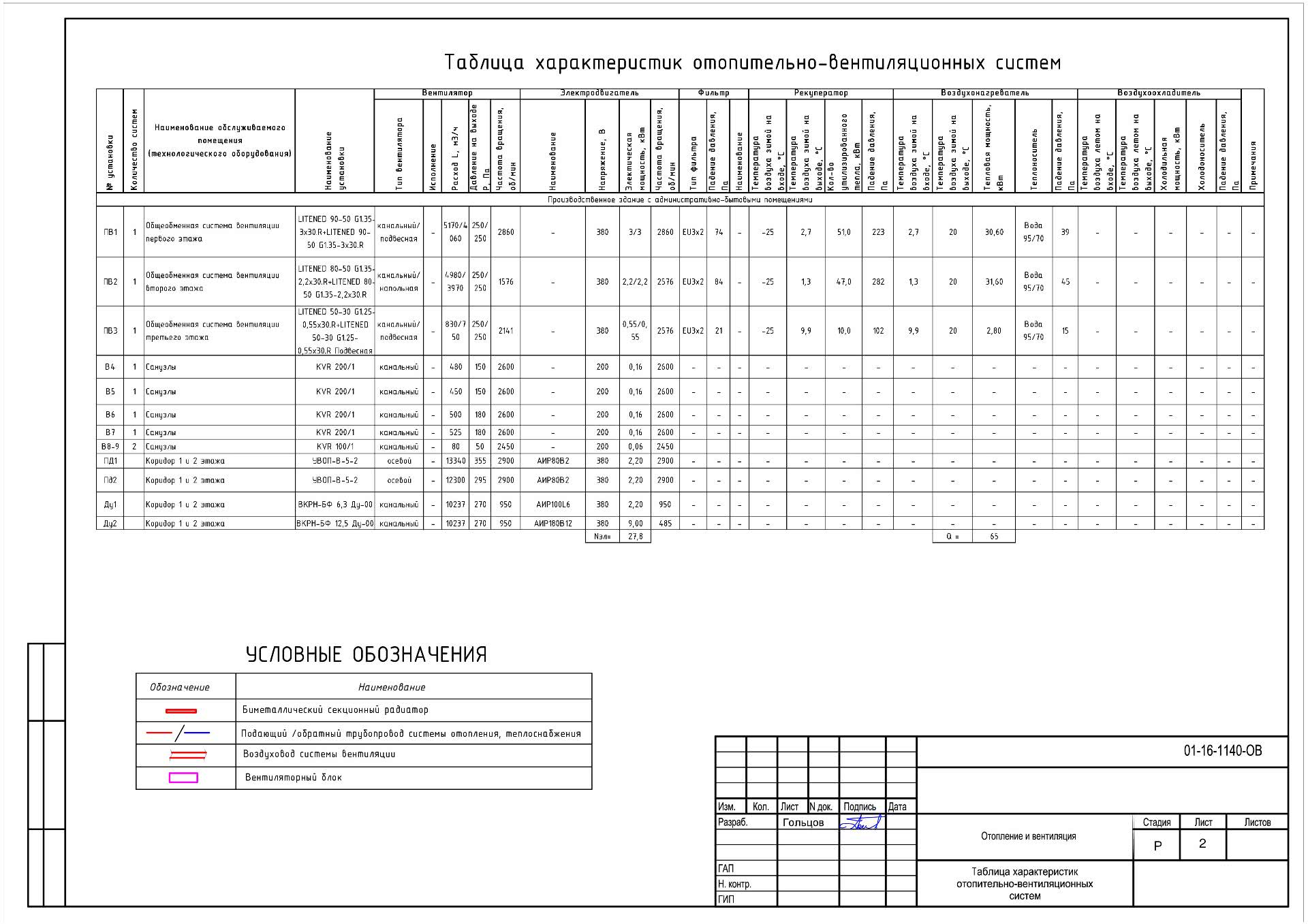

Общая информация о чертежах

В нем дается краткое описание систем, чтобы каждый установщик и сборщик мог быстро ориентироваться в проекте. Общие данные включают сводную таблицу вентиляционных систем с параметрами для всего вентиляционного оборудования и нагрузкой на электрические и отопительные системы здания.

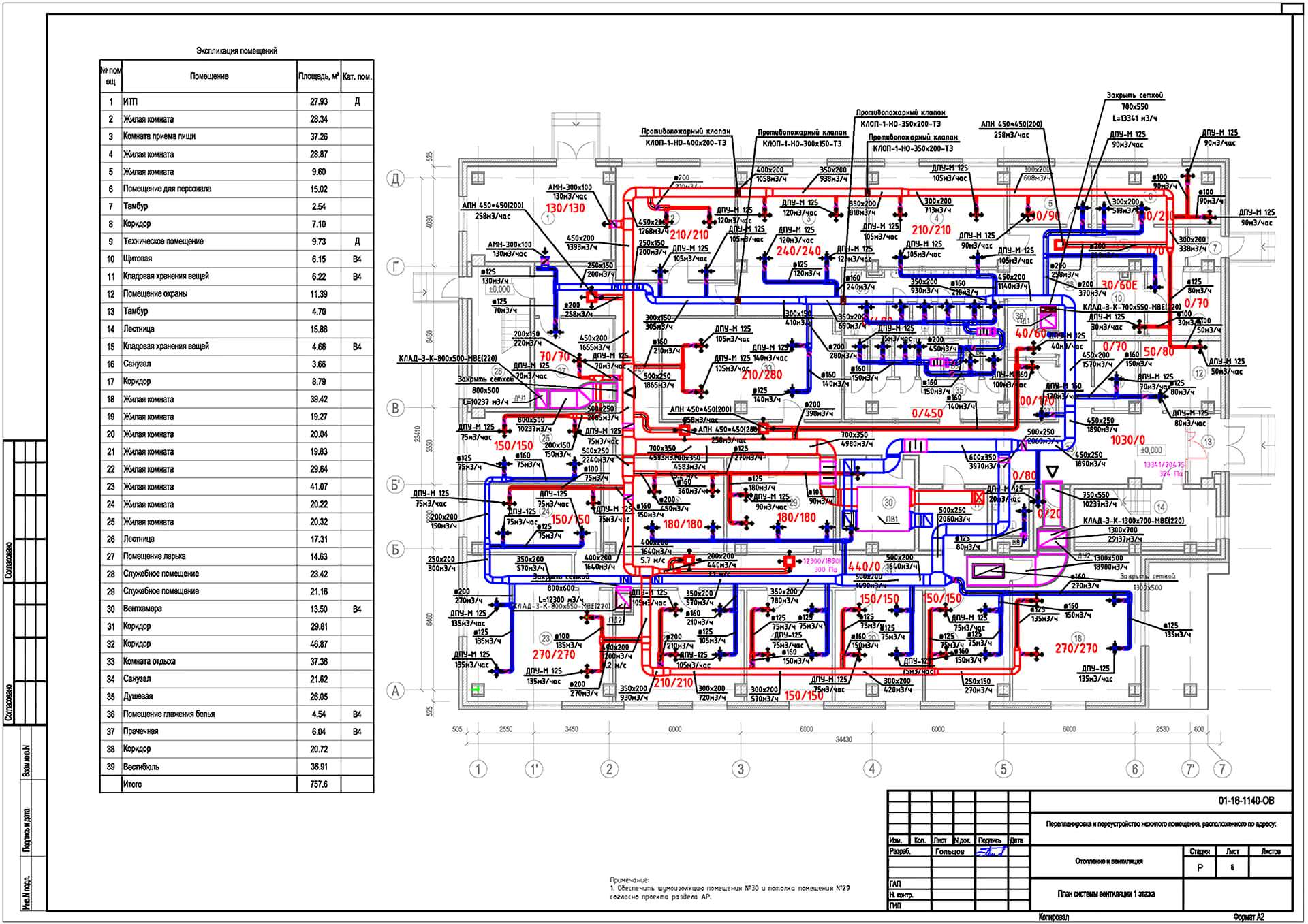

Планы систем вентиляции

Ключевые листы проектной документации. Они используются для монтажных работ, координации инженерных систем и последующего сервисного обслуживания. На планах показаны прогоны воздуховодов, размеры, расход воздуха в каждой зоне, марки решеток и вентиляционного оборудования.

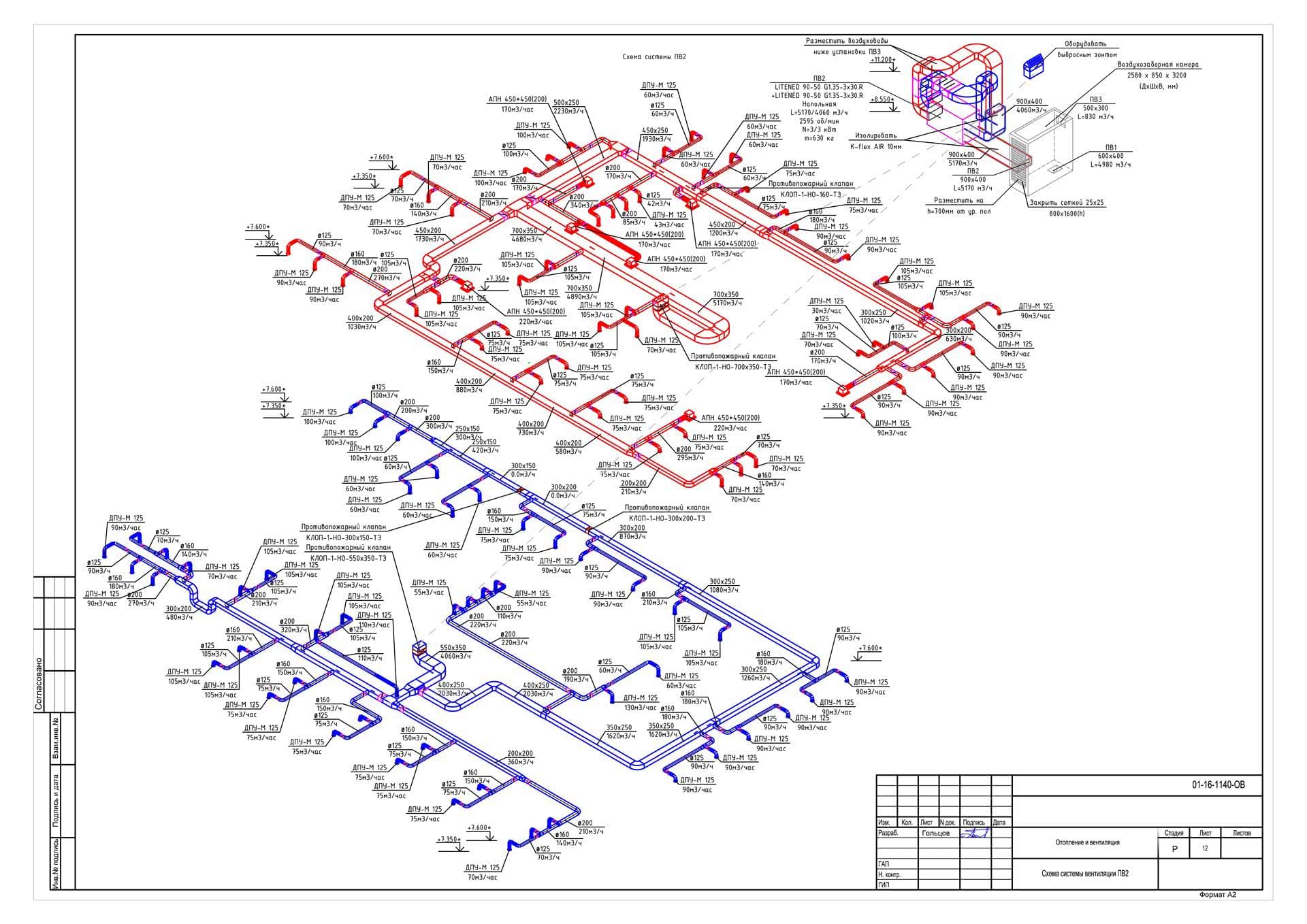

Диаграммы вентиляционной системы

На рисунках показано вертикальное расположение воздуховодов и возможные уклоны на пересечениях. В нашей команде схемы создаются в 3D программе MagiCAD. Программа автоматически рассчитывает расход воздуха и балансирует ветви.

План и схемы системы теплоснабжения

Нагревательная секция приточных устройств должна быть включена в конструкцию вентиляции. Зимой приточный воздух должен нагреваться. Для этой цели обычно используются водонагреватель и рекуператор. Воздух нагревается в рекуператоре, а затем проходит через секцию подогрева воды, которая подключена к системе отопления. Трубопровод подачи тепла и все трубопроводы отопительного прибора должны быть рассчитаны проектировщиком. Система теплоснабжения должна быть сбалансирована с другими потребителями.

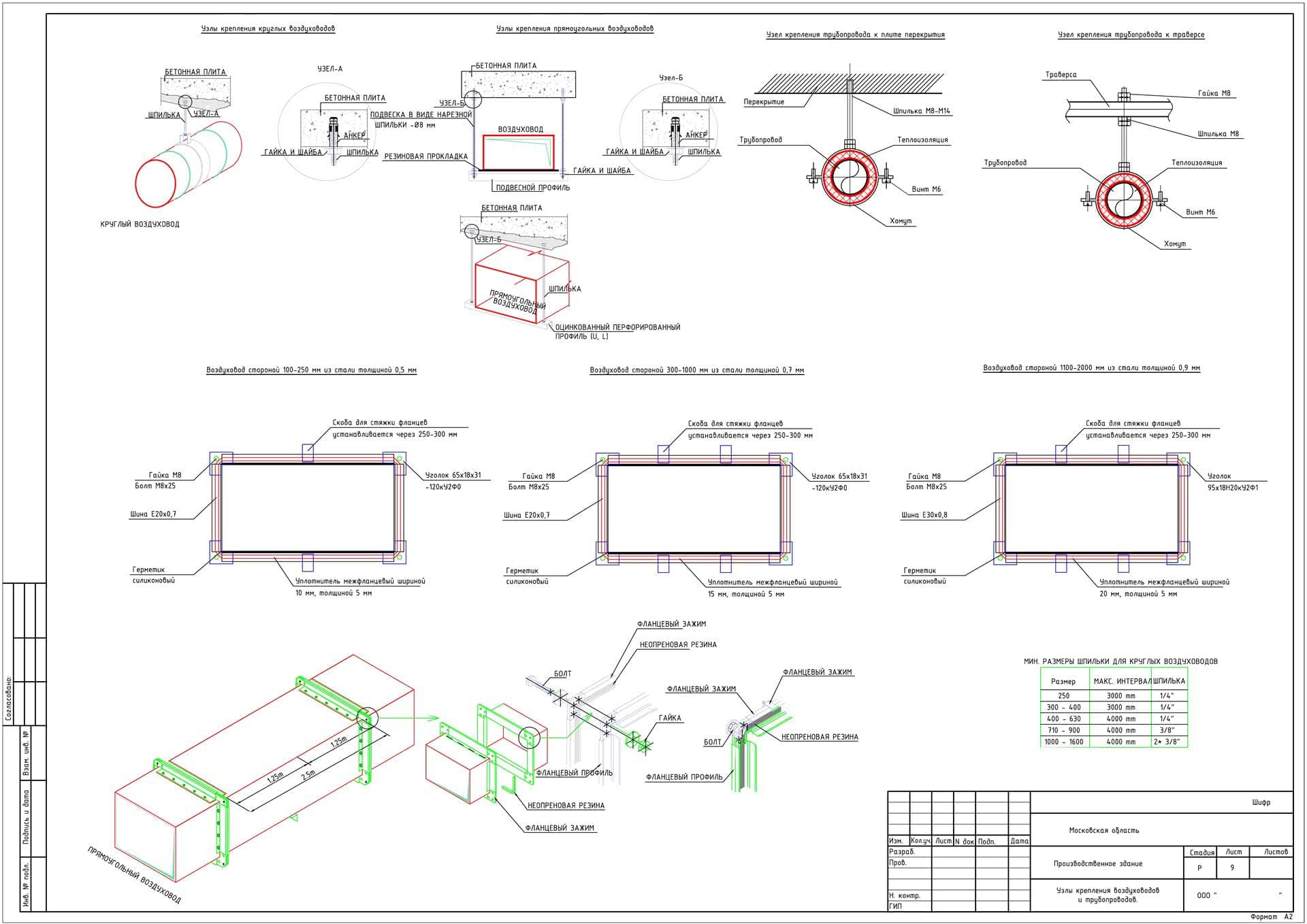

Стандартные элементы каждого проекта. Воздуховоды различных размеров и конфигураций фиксируются разными способами. Монтажные элементы дополнительно заказываются установщиком и должны строго соответствовать требованиям, указанным в проекте.

  1. Спецификация оборудования и материалов

Спецификация – это точное количество материалов и оборудования, которое потребуется для прокладки установки. В современном дизайне это стало намного проще. MagiCAD автоматически рассчитывает длину воздуховодов на основе чертежа. Проектировщику достаточно проверить расчеты и заполнить недостающие элементы самостоятельно.

Без дизайна невозможно правильно подобрать размер воздуховодов, решеток, приобрести точное количество необходимых материалов. Без дизайна трудно сбалансировать систему.

В ходе проектных работ выполняются следующие расчеты:

  1. Расчет курсов обмена воздуха. Расход воздуха в каждом помещении рассчитывается в соответствии с нормами кратности или дополнительными расчетами по удалению избыточного тепла или влаги.
  2. Аэродинамические расчёты. В расчете решаем 2 задачи. Сначала мы определяем общее давление, которое вентилятор должен обеспечить, чтобы гарантировать доставку воздуха во все помещения. Во-вторых, мы балансируем ветви системы вентиляции друг против друга. Одно вентиляционное ответвление длиннее, а другое короче. Воздух всегда идет кратчайшим путем, и мы должны сбалансировать систему таким образом, чтобы воздух равномерно проходил через все ветви системы.
  3. Дополнительные расчеты по удалению избыточного тепла и влажности. В некоторых помещениях основной задачей является не обеспечение воздуха для дыхания, а удаление избыточного тепла (например, на кухне) или влаги (например, в бассейнах). Есть много комнат, где воздухообмен не рассчитывается в соответствии со стандартами, а рассчитывается отдельно.

Популярные варианты вентиляционных систем

Практика показывает, что естественная вентиляция практически бесполезна при наличии герметичных окон из пластика, дверей и т.д. Поэтому требуются климатические системы, которые гарантируют качественное насыщение воздуха кислородом, его очистку. К самым известным установкам относятся:

Вытяжная вентиляция

Вытяжная вентиляция в офисных помещениях, гарантирующая полноценный выход отработанных масс. Такое оборудование бывает:

  • Обще-обменным для удаления загрязненного воздушного потока из всего здания. Снабжение чистым воздухом ведется в аналогичном объеме
  • Местным. «Грязный» воздух быстро выходит из отдельного помещения. Подобная установка обычно закрепляется прямо над источником (комната для курения, туалет, кухня)

Приточное вентилирование

Приточное вентилирование способствует поступлению воздушного потока внутрь, а отработанный воздух выходит через специальную шахту под давлением. Оно гарантирует:

  • Хороший уровень воздухообмена
  • Надежную очистку и подогрев воздуха до необходимых показателей

Приточно-вытяжная

Приточно-вытяжная вентиляция гарантирует одновременный вход свежего потока и выход загрязненных масс. На потолок коридора устанавливается специальный прибор, вытяжной вентилятор и воздуховоды. В каждый кабинет монтируют ответвленные части со встроенными воздушными распределителями.

Принцип работы: через уличные отверстия с решетками свежий поток движется в приточный прибор, очищается, нагревается либо охлаждается. Затем он идет сквозь разветвления в каждый офис.

Одновременно «грязный» воздух засасывается вентиляторами вытяжки и отправляется наружу. Электроэнергия расходуется довольно экономно благодаря тепловому рекуператору. Происходит нагрев свежего потока за счет тепла уходящих из кабинетов воздушных масс. Они не смешиваются.

Канальный кондиционер

Канальный кондиционер функционирует в малых офисах, обеспечивая вентилирование и очищение воздушного потока. Обычно его монтируют в коридоре либо санузле. Внутренний блок не предусмотрен. Невозможно выставить конкретную температуру для каждого кабинета.

Центральные кондиционеры

Центральные кондиционеры вентилируют довольно крупные площади и отличаются большими габаритами. Возможна их установка на крышу строения или подвал. Такие устройства имеют несколько секций: охлаждение/нагрев, фильтрация, шумопоглощение, увлажнение.

Вентиляция в офисных помещениях крайне важна вне зависимости от их площади. Благодаря ей создается оптимальный микроклимат, поддерживается здоровое самочувствие людей и увеличивает их трудоспособность более чем на 20%.

Источник

Примеры расчета кратности воздухообмена

Возьмем для примера помещение высотой 3,5 м и площадью 60 м², где работает 15 человек. Считаем, что воздух загрязняется только от роста концентрации углекислого газа из-за дыхания.

Сначала находим объем помещения: V = 3,5 м × 60 м² = 210 м³.

Учитываем, что 1 среднестатистический человек выделяет 22,6 л углекислого газа в час.

Получаем, что вредные выделения можно рассчитать формулой B = 22,6 × n, где n соответствует количеству людей в помещении.

B = 22,6 л/ч × 15 = 339 л/ч

Для помещений максимально допустимая концентрация углекислого газа равняется 1/1000, или же 0,1 %. Переведем это в 1 л/м³. В чистом воздухе углекислого газа есть около 0,035 %. Переводим в 0,35 л/м³.

Рассчитаем, сколько свежего воздуха понадобится для всех 15 человек:

Q = 339 л/ч : 1 л/м³ – 0,35 л/м³ = 339 л/ч : 0,65 л/м³ = 521,5 м³/ч. Кубические метры в данном случае перешли в числитель, а часы — напротив, в знаменатель.

Помимо расчета по вредным веществам, кратность воздухообмена имеет значение при регулировании количества влаги и тепла в помещении: соответствующие формулы показаны на этом изображении

Определяем кратность воздухообмена:

N = 521,5 м³/ч : 210 м³ = 2,48 раз в час. Выходит, при сменяемости воздуха на уровне 2,48 раз в час концентрация углекислого газа останется в пределах нормы.

Найдем теперь удельную кратность воздухозамещения на 1 человека и на 1 м². Объем помещения при этом должен быть не меньше 210 м³, а высота потолка — от 3,5 м.

521,5 м³/ч : 15 чел. = 34,7 м³/ч на 1 человека

521,5 м³/ч : 60 м² = 8,7 м³/ч на 1 м² площади

Вредные выделения (B) также рассчитывают через формулу:

B = a × b × V × n, где:

a — коэффициент инфильтрации; b — концентрация углекислого газа, л/м³ за 1 час; V — объем помещения, м³; n — количество людей.

Содержание веществ можно измерять в граммах, а не в литрах — так будет лучше для безопасности.

Вентиляция металлургического цеха

Расчет вытяжной вентиляции цеха основывается на удалении теплоизбытков от доменных печей. Кроме того, аспирационные устройства предназначены для отведения избыточного количества пыли, образующегося, например, при использовании твердого топлива (уголь). Система аспирации оснащается электрофильтрами, рукавными фильтрующими устройствами, которые отличаются высокой производительной мощностью. Отделения подачи топлива к доменным печам оборудуются системами отопления, кондиционирования, вентилирования.

Примеры расчета расхода воздухопотока основываются на учете факторов:

  • применение вентиляторов мощностью несколько сотен кВт;
  • чрезмерная запыленность воздушной среды;
  • опасность возникновения пожара в некоторых зонах;
  • необходимость обеспечения приемлемых условий труда персонала;
  • поддержание заданных температурных параметров;
  • обеспечение простого, малозатратного техобслуживания.

Для чего нужен воздухообмен?

Схема потоков воздуха по жилищу

Воздухообмен – это расход подаваемого наружного воздуха м3/час, что попадает в здание с помощью системы вентиляции (рисунок 3). Загрязнение среды в жилых комнатах происходит от расположенных в них источников – это может быть мебель, различная ткань, продукты потребления и жизнедеятельности человека, бытовые изделия. Также это случается путем газообразования от воздействия выдыхания углекислого газа человеком и других жизненно важных процессов организма, еще разные технические испарения, которые могут присутствовать на кухне от сгорания газа на плите и много других факторов. Поэтому воздухообмен так необходим.

Чтобы поддерживать нормальные показатели воздуха в жилищи, следует выполнять контроль за насыщенностью углекислого газа СО2 с помощью регулировки системы вентиляции с учетом концентрации. Но есть второй способ, более распространённый – это метод контроля воздухообмена. Он значительно дешевле и во многих случаях эффективнее. Есть упрощенный способ его оценки с помощью таблицы 2.

Класс по ГОСТу Характеристики качества воздуха Расход поступающего воздуха с расчета на 1 человека, м3/(час*чел)
IDA1 Высокое >54 (значение в номинале 72)
IDA2 Среднее 36-54 (значение в номинале 45)
IDA3 Приемлемое 22-36 (значение в номинале 29)
IDA4 Низкое

Но при проектировании механической системы вентиляции в доме или квартире нужно делать расчет.

Приточно-вытяжные установки в сочетании с VRF-системами для офиса

На больших площадях установка канального оборудования затруднена, поэтому обслуживание крупных зданий осуществляется приточно-вытяжными вентиляционными установками для офисов в комбинации с чиллер-фанкойлами и VRF-системами.

Мощность такой техники может доходить 60 тысяч кубометров в час. Вентиляционное и климатическое оборудование устанавливается на крыше здания или в отдельных помещениях.

Установка состоит из множества модулей, которые собирают в зависимости от нужд предприятия и учитывая нормы вентиляции офисов. В комплект могут входить:

  • вентиляторная камера;
  • рекуператор;
  • шумопоглотитель;
  • камера смешения;
  • блок с фильтрами.

VRF- представляет собой мультизональную климатическую систему, способную поддерживать микроклимат целого здания. Существует возможность дифференцировать температуру в различных помещениях. В каждом зале монтируется внутренний модуль, удерживающий температуру в заданных рамках. Перепады температуры, характерные для бытовых кондиционеров, отсутствуют. Внутренние модули могут быть любого типа (напольные, кассетные, потолочные).

Чиллер согревает или охлаждает хладагент – этиленгликоль. Который подается на теплообменник – фанкойл с принудительным движением воздуха. Фанкойлы размещаются непосредственно в офисных залах. Чтобы теплоноситель двигался с заданной скоростью, система дополняется насосной. К одной схеме вентиляции и кондиционирования можно присоединить множество кабинетов и залов. Причем не все сразу, а по мере возникающей необходимости.

Какие здания считать административными

Во всей технической документации административно-бытовые здания коротко обозначают аббревиатурой АБК. К ним относятся:

  • Офисы;
  • Университеты, школы, детские сады;
  • Медицинские учреждения, лаборатории;
  • Гостиницы;
  • Торгово-развлекательные центры.

Каждый тип АБК имеет свои особенности эксплуатации и требования к микроклимату. Так, например, в медицинских учреждениях необходимо предусмотреть эффективную систему обеззараживания вытяжного воздуха и более продуктивную систему воздухообмена. В некоторых лабораториях также требуется поддержание относительно низкой температуры в помещении.

Основные параметры для подбора системы вентиляции административных помещений:

  1. Количество человек и характер их работы. Это влияет на количество расхода приточного воздуха, тепло- и влагообмен. Чем больше людей в помещении, тем быстрее нагревается воздух и больше выделяется влаги. Система кондиционирования даже при максимальной нагрузке должна поддерживать требуемые параметры воздуха.Административно-бытовые здания предполагают определенный вид деятельности людей. Как правило, это низкая активность, малоподвижность, если сравнивать с тренажерным залом или производственным цехом на заводе. Однако при этом используется достаточно много офисной и бытовой техники. Она дает существенный теплоприток в помещение, который также учитывают при расчетах.
  1. Климатические условия и конструкция здания. Во многих регионах России в холодный период держится достаточно низкая температура окружающей среды, и при вентиляции помещений требуется предусмотреть возможность подогрева наружного воздуха перед подачей его в помещение, а также его увлажнение.Имеет значение расположение по сторонам света. Южная сторона здания, как правило, прогревается сильнее и, соответственно, нагрузка на систему кондиционирования будет немного выше. Сегодня все чаще строятся здания с панорамными окнами. И хотя стекло не так сильно нагревается, как бетонная или кирпичная стена, но солнечный свет, который через него проходит, дает большой теплоприток, особенно в летний период. В таких случаях требуется достаточно мощная вентиляционная система кондиционирования. В этом случае вопрос поддержания оптимального микроклимата решается за счет установки центральной вентиляционной системы чиллер-фанкойл.
  1. План здания и назначение помещений. Вентиляционные системы проектируются с учетом скорости движения воздуха и особенностей помещений. Так, в здании может располагаться комната для курения, а это значит, что там необходимо предусмотреть более мощную вытяжку с очисткой и удалением внутреннего воздуха. Если в здании предусмотрен буфет и своя кухня, требуется добавить дополнительные фильтры, которые нейтрализуют запахи, и дополнительный воздухоотвод на кухне.Актовые залы, приемные кабинеты – большие помещения с высокими потолками, где одновременно может находиться большое количество людей. Система вентиляции таких помещений имеет свои особенности проектирования, которые отличаются от обычных кабинетов.

Существует еще множество других параметров и коэффициентов, которые инженеры-проектировщики используют для расчета системы вентиляции и подбора максимально подходящего оборудования с целью обеспечения оптимального микроклимата при любых условиях.

Каким должен быть микроклимат в офисе: температура, влажность, воздухообмен

Крайне важно, чтобы в офисном помещении соблюдался оптимальный микроклимат и поддерживался достаточно воздухообмен. В санитарных правилах прописаны такие показатели микроклимата для офисных:

В санитарных правилах прописаны такие показатели микроклимата для офисных:

  • температура воздуха;
  • температура имеющихся в помещении поверхностей;
  • влажность воздуха;
  • скорость движения воздуха по комнате;
  • количество теплового облучения.

Сначала рассмотрим комфортные условия для холодной поры года:

  1. Температура должна быть в диапазоне между +22-24 градусами.
  2. Температура комнатных поверхностей – около +21-25 градусов.
  3. Относительная влажность должна быть на уровне 60-40%.
  4. Норма скорости движения воздуха – около 0,1 метра в секунду.

Для теплого времени года нормы требования несколько иные:

  1. Температура должна быть в диапазоне +18-20 градусов.
  2. Температура поверхностей внутри здания – около +17-21 градуса.
  3. Влажность воздуха должна быть в пределах 60-40%.
  4. Скорость его движения – 0,3 метра в секунду.

При создании систем вентиляции и отопления важно учитывать, чтобы они могли обеспечить условия, максимально близкие к упомянутым

Почему так важно обеспечить нормальную вентиляцию в офисе?

Причин несколько:

  1. В таких помещениях постоянно происходит выделение излишнего тепла – как от сотрудников офиса, так и от работающей техники. Это тепло нужно отводить.
  2. Для эффективной работы человеческого организма нужно обеспечивать достаточное количество кислорода. В закрытой комнате, в которой нет притока свежего воздуха, количество кислорода снижается (когда человек дышит, он выдыхает углекислый газ), из-за чего может падать и работоспособность сотрудников.
  3. На работоспособность также влияет и влажность, и температура воздуха. Летом помещение нуждается в охлаждении, зимой – в обогреве.
  4. Слишком сухой и слишком влажный воздух также может портить микроклимат, поэтому при таких условиях нужно его увлажнять или осушать. Отвод лишней влаги может выполняться вентиляционной системой, однако в некоторых случаях для этой цели нужно ставить осушитель.

Как может повлиять неправильный микроклимат на работоспособность сотрудников:

  • если в помещении слишком влажно: возникает благоприятная среда для развития микроорганизмов, повышается риск появления и обострения заболеваний дыхательных органов, при длительном пребывании во влажном помещении могут возникать проблемы с кожей и насморк;
  • если в помещении слишком жарко: ощущается слабость, апатия, общее снижение работоспособности, сонливость, при слишком сильной жаре возможен тепловой удар, повышается потоотделение (из-за чего ухудшается комфорт);
  • если воздух слишком сухой: могут обостряться простудные заболевания и заболевания легких, пересыхают слизистые оболочки (в том числе глаз), кожные покровы;
  • если в помещении слишком холодно: повышается риск заполучить или усугубить заболевания дыхательной системы, простуду; также от холода быстро мерзнут пальцы, и работать с клавиатурой, оргтехникой и прочими мелкими предметами становится сложнее.

Расчет воздухообмена

Без предварительных расчетов создать правильный микроклимат вряд ли удастся. Рассчитывая кратность воздухообмена, учитываются следующие факторы:

  1. Площадь.
  2. Уровень влажности.
  3. Количество персонала.
  4. Имеются ли в воздухе вредные вещества.

Если последний параметр определить не удается, то при проектировании используется следующая формула кратности: L = Vком. * Кр м³/час.

Здесь V – площадь комнаты (офисного помещения), параметр К – минимально обозначенная кратность воздухообмена. Итоговое необходимое количество воздуха, опираясь на данные по количеству персонала, определяется таким образом: L = L1*Nl.

Параметр «L1» значит объем воздуха на одну персону, а параметр Nl – количество персонала в офисном помещении. Всегда для оценки необходимого количества воздуха его измеряют только в кубических метрах.

Минимальные показатели количества воздуха (согласно СниП):

  • персонал имеет минимальные физические нагрузки – 20-25 м³/час;
  • персонал занимается легкой физической работой – 45 м³/час;
  • персонал занимается тяжелой физической работой – 60 м³/час.

Проветривание помещений в учреждениях образования

Вторым этапом общественной жизни каждого человека является посещение школы. Половину дня, а в некоторых случаях и целый рабочий день дети находятся в учебных классах и занимаются, преимущественно умственной деятельностью. К этому стоит добавить, что у школьников растущий организм, который нуждается в постоянном поступлении кислорода для развития структуры тела и мозга

Важность проветривания помещения очевидна как никогда. Также, стоит добавить, что чаще всего в небольших пространствах учебных кабинетов располагается от 20 до 30 человек одновременно, что способствует быстрому образованию большого количества углекислого газа в атмосфере, который будет негативно воздействовать на мыслительные способности детей и подростков. Учебные классы необходимо проветривать

Учебные классы необходимо проветривать

Поэтому классный руководителям, да и самим детям стоит придерживаться графика проветривания кабинета для учебы. Данный график, предлагаемый санпином предполагает пропуск свежего кислорода в течении 20 минут перед началом занятий, а также в течение дня на каждой перемене.

Установлено, что начало занятий — в 8.00 утра. Следовательно, дежурный по кабинету либо же классный руководитель должны приходить и перед началом занятий приоткрывать окна для получения в учебный кабинет притока свежего воздуха.

Также, следует учесть, что каждое школьное занятие длиться 45 минут, после чего следует перемена и отдых, во время которого тоже нужно производить проветривание помещений. При этом, школьники должны покидать учебный класс и отдыхать на коридорах школы. Покинуть проветриваемое помещение необходимо и для того, чтобы дети и подростки сменили обстановку и не подверглись продуванию прохладным воздухом.

Нормы проветривания в учебных помещениях

В особенность проветривания помещений в школах относится и то, что длительное проветривание нужно делать в период пересменки. Не менее 20 минут перед началом второй школьной смены нужно открывать окно и запускать свежий кислород.

Все эти действия способствуют бодрому настроению детей и подростков и внимательность к образовательному процессу.

Рабочее давление и сечение воздуховода

Принципиальная схема работы воздухонагревателя .

Расчет вентиляции предполагает обязательное определение таких параметров, как рабочее давление и сечение воздуховодов. Эффективная и полноценная система включает в свой состав распределители воздуха, воздуховоды и фасонные изделия. При определении рабочего давления нужно учитывать такие показатели:

  1. Форма вентиляционных труб и их сечение.
  2. Параметры вентилятора.
  3. Число переходов.

Расчет подходящего диаметра можно выполнять с использованием следующих соотношений:

  1. Для здания жилого типа на 1 м пространства будет достаточно трубы с площадью сечения, равной 5,4 см².
  2. Для частных гаражей – труба сечением 17,6 см² на 1 м² площади.

С сечением трубы напрямую связан такой параметр, как скорость воздушного потока: в большинстве случаев подбирают скорость в пределах 2,4-4,2 м/с.

Таким образом, выполняя расчет вентиляции, будь то вытяжная, приточная или приточно-вытяжная система, нужно учитывать ряд важнейших параметров. От правильности этого этапа зависит эффективность всей системы, поэтому будьте внимательны и терпеливы. При желании можно дополнительно определить расход электроэнергии на работу устраиваемой системы.

Выводы и полезное видео по теме

О расчетах кратности воздухообмена:

Мало кто из владельцев городских квартир или домов обеспокоены соответствием воздухообмена в жилье предъявляемым требованиям. Чаще нормами интересуются инженеры, строители и монтажники, когда проектируют или устанавливают вентиляционные системы.

Но мы рекомендуем ознакомиться с существующими нормами – ориентируясь на проверенные величины, можно создать наиболее благоприятный и комфортный микроклимат в своем доме.

Если у вас есть вопросы или вы можете поделиться ценными советами по теме статьи, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.
