Видеонаблюдение для частного дома своими руками: проектирование + правила монтажа

Видеонаблюдение в квартире через веб камеру

Видеонаблюдение в подъезде своими руками установить очень просто. Для этого следует подключить камеру видеонаблюдения к компьютеру и запустить программу установки с диска, поставляемого в комплекте. На мониторе появится изображение, передаваемое в реальном времени. При необходимости можно настроить запись по движению. Для этого закрашивается область экрана мышкой: при обнаружении какого-либо движимого объекта в ней, динамики выдадут определенный сигнал, а на электронную почту придет сообщение с вложенными фотоснимками в момент тревоги. Чтобы предотвратить моменты ложного срабатывания, нужно отрегулировать чувствительность.

Специфика организации системы видеонаблюдения на даче

Организация любой системы видеонаблюдения имеет свою специфику, которая зависит от того, на каком объекте предпринимаются меры безопасности. То же самое относиться к даче. В первую очередь, используемое оборудование должно работать в самых различных температурных режимах, поскольку дома на дачных участках в зимний период чаше всего не отапливаются. Во-вторых, корпуса всех элементов системы должны не только нормально функционировать вне помещений при различных погодных условиях, но и противостоять разрушительным проявлениям вандализма. Устанавливать простейшее оборудование бессмысленно, поскольку именно оно в первую очередь подвергается порче со стороны злоумышленников. Также необходимо тщательно продумать места установки камер и рекордера.

На участке должно быть минимум 4 видеокамеры

Несмотря на то, что современные системы видеонаблюдения могут вести запись и посылать тревожные сигналы через интернет и GSM-модули, владелец дачи не всегда имеет возможность своевременно прибыть на место и предотвратить правонарушение. По этой причине камеры наблюдения необходимо тщательно маскировать или устанавливать в труднодоступных местах. Можно на виду разместить муляж, а напротив — настоящее оборудование. В результате, злоумышленник, уворачиваясь от поддельной камеры, попадёт в поле зрения реального видеозаписывающего устройства. Также рекомендуется установить на участке дополнительные осветительные приборы, инфракрасное оборудование и датчики движения.

Камера с дополнительной подсветкой и датчиком движения

Какую систему видеонаблюдения выбрать для квартиры

Беспроводные системы

Беспроводные системы видеонаблюдения экономят немало времени – нет необходимости прокладывать кабель, иногда нарушая существующую отделку помещений или штробить стены (если монтаж осуществляется на этапе ремонта помещения).

Однако, такие системы передающие сигнал на радиочастотах или по Wi-Fi весьма уязвимы – они могут быть заглушены злоумышленниками или просто выйти из строя из-за радиопомех, также под угрозой может оказаться конфиденциальность данных в случае работы хакеров.

Установка локального беспроводного видеонаблюдения оправдывает себя тогда, когда помещение съемки находится вне городской черты, на крыше здания нет оборудования сотовых и телемуникационных компаний, а видеозаписи не представляют ценности для злоумышленников. В этом случае для контроля, например, за большой квартирой можно использовать беспроводное оборудование и организовать удаленный контроль с выводом в интернет. Сделать это можно как на базе рекордеров, так и на базе компьютера — в свободный PCI разъем установить плату видеозахвата и наладить соединение с камерами.

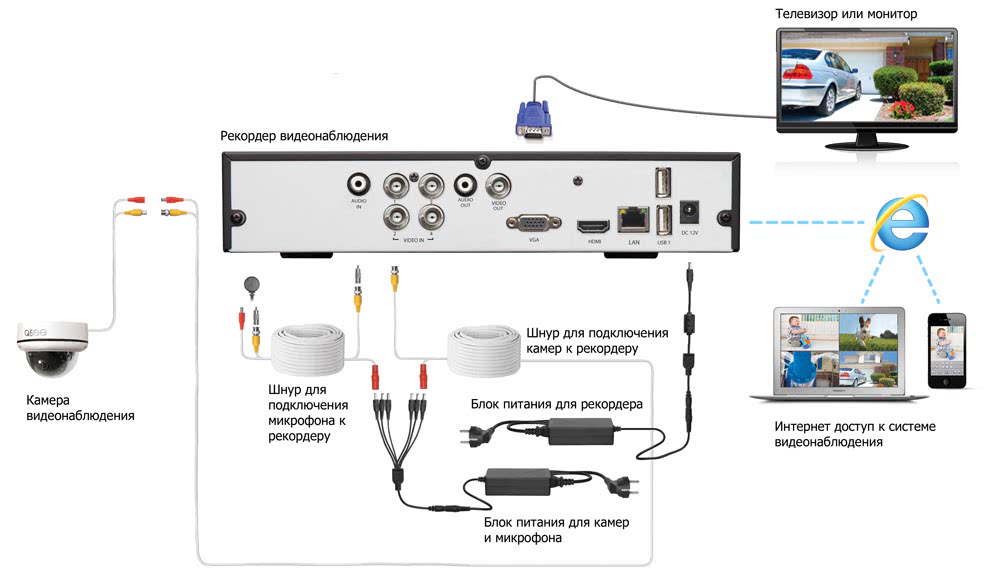

Готовые системы видеонаблюдения

Несмотря на кажущуюся простоту установки беспроводных систем, с учетом нюансов при настройке соединения и возможных помех, наиболее просты для монтажа – готовые проводные системы видеонаблюдения. Такие системы включают три основных компонента:

1. регистрирующее устройство (рекордер) с установленным внутри него жестким диском;
2. камеры;
3. комбинированные кабели сигнал+питание с разъемами с обеих сторон.

Все необходимые аксессуары, в том числе блоки питания для рекордера и камер, а также инструкции по установке и настройке также поставляются в комплекте. Остается лишь подключить рекордер к монитору/ТВ для отображения картинки и работы с его меню и, при необходимости, к сети Интернет. Полностью укомплектованная проводная система видеонаблюдения гарантирует совместимость оборудования, надежную и безотказную работу.

Посмотреть примеры готовых систем видеонаблюдения или собрать свой готовый комплект.

Стадии монтажа готовой системы видеонаблюдения:

1. Установка камер на потолке или на стене согласно разработанной схеме разводки системы.
2. Параллельно с монтажом видеокамер определяют, как будут проходить кабели от камер к рекордеру. Прокладку коммуникаций обычно осуществляют по стенам, в штробе или толще гипсокартонных конструкций (если монтаж ведется на этапе ремонта помещения), в плинтусе или кабель-каналах.
3. После подключения камер к рекордеру и блоку питания при помощи разъемов, на мониторе появится изображение с камер наблюдения. Далее, согласно инструкции производителя осуществляется настройка камер (цветовые параметры, зоны маскирования) и регистрирующего устройства (расписание и тип записи, параметры качества видео и т.д.).

Видеоконтроль – важный элемент охраны дачи

Информация, размещённая в настоящей статье, подскажет, как сделать видеонаблюдение на даче. Правила и нормы проектирования видеосистемы в частном доме применимы и для дачного участка, только нужно учесть отдельные нюансы монтажа.

Видеокамеры на дачеИсточник besplatka.ua

Дачное оборудование должно безотказно работать при отрицательных температурах, так как дачи в зимний период не отапливаются. Все элементы системы, установленные на улице, должны нормально функционировать при любых погодных условиях. Оборудование должно быть защищено от действий злоумышленников. Нужно тщательно продумать, как и где установить видеокамеры. Их лучше замаскировать, возможно, даже с установкой фальшивых приборов для дезориентации воров и вандалов.

Потребуется оснастить камеры датчиками движения, инфракрасным диапазоном, ночным видением. Все зоны видеонаблюдения дополнительно осветить.

Удалённое видеонаблюдение для дачиИсточник svs.kh.ua

Видеорегистратор установить в труднодоступном потайном месте. Самый удобный способ работы с дачной видеосистемой через «облачный» сервис: позволяет видеть изображение в ПК или телефоне. Схема связи следующая: камера- DVD – роутер – хозяин. Изображение с камеры поступает в «облако», что обеспечивает удалённую связь и возможность наблюдать за дачной территорией в реальном времени.

Хозяин частного дома или дачного участка обязан предупредить возможных посетителей о ведении скрытого наблюдения. Это установлено действующим законодательством. Продаются специальные предупреждающие таблички с подсветкой.

Для безотказной работы системы видеонаблюдения нужно не только правильно её смонтировать и настроить, но и регулярно проводить техническое обслуживание и ремонт.

Несколько слов в завершение

Видеонаблюдение в наше время всё больше становиться необходимостью, чем прихотью, ведь каждый хочет обезопасить себя и своё имущество. Создать такую систему по силу каждому человеку хоть немного знакомому с компьютером. Для её обустройства можно пригласить специалистов, воспользоваться готовым комплектом с инструкцией или приобрести оборудование по отдельности, подгоняя систему под свои потребности и возможности. Если наша статья была для вас полезной, то оцените её и поделитесь своим мнением в форме для комментариев.

Watch this video on YouTube

Предыдущая Бытовая техникаСушим бельё с удобством: чем хороши напольные сушилки
Следующая Бытовая техникаСам себе мебельная фабрика: ручной фрезер по дереву

Установка видеокамер по периметру

Обычно коттеджи обнесены заборами, разве что исключения бывают в коттеджных посёлках с общим ограждением, но их не так много. Да и это понятно: частную жизнь редко кто выставляет напоказ. Тут присутствуют точно такие же требования к установке камер, как и к периметру здания. Правда, видеокамеры не всегда можно спрятать под защиту крыши, но это не проблема для современных камер со степенью защиты IP67. В некоторых ситуациях стоит предусмотреть наличие козырька на корпусе камеры.

Установка видеокамер вдоль забора со стороны, выходящей на улицу, не рекомендуется, так как если она захватит что-то, что можно отнести к нарушению частной жизни, могут возникнуть проблемы с законодательством. Это касается и всех высоко поднятых камер, если они захватывают часть соседского участка. Нужно стараться, чтобы ваше видеонаблюдение никому не давало повода использовать его против вас.

Конечно, совсем без камер снаружи не обойтись. Подъезды к воротам и подходы к калиткам должны быть под контролем. Так же это касается гаража, если его ворота выходят напрямую на улицу, а не через ваш участок.

Кстати, перед установкой камер видеонаблюдения за пределами своего участка настоятельно рекомендуется изучить законность монтажа систем видеонаблюдения.

Коротко и о главном

С помощью видеонаблюдения можно узнавать приходящих гостей, наблюдать за детьми, пожилыми членами семьи. Это более экономный вариант, чем заключение договора с охранной организацией.

Для наблюдения по всему периметру коттеджа камеры устанавливают по углам здания. Для обозрения всего участка хватит одной камеры, смонтированной на высокой опоре.

При отсутствии освещения в районе наблюдения выбирают камеры с инфракрасной подсветкой. Они имеют показатель дальности слежения в 30 метров.

Для устройства видеонаблюдения собственными силами в первую очередь нужно правильно протянуть трассы кабеля. Если уверенности в собственных силах недостаточно, лучше обратиться за помощью к профессионалам.

Как подключиться к видеонаблюдению через интернет?

Как вы понимаете, сейчас смотреть за происходящим в помещении можно только с монитора и компа, а также других устройств, входящих в локальную сеть. Но бывает необходимость посмотреть удаленно, например, из дома или наоборот из офиса, если трансляция видеонаблюдения настроена дома.

Если же внешний IP адрес белый, то есть три варианта.

1. Присоединить регистратор к интернету напрямую по кабелю.
2. Через роутер при помощи простой переброски портов. Оба они подходят, если у Вас выделенный IP — то есть, когда вы выходите в интернет, у вас всегда он одинаковый. Многие провайдеры за отдельную плату предоставляют такую возможность, однако если вы отдельно эту услугу не подключали, то скорее всего у вас динамический IР. Мы тоже платить лишних денег не будем — сделаем чуть сложнее, но зато на халяву — через сервис подмены динамических IP адресов на статические домены 3 уровня — так называемые DDNS.
3. И наконец, третий вариант доступен только для обладателей видеорегистраторов UControl в последней прошивке с поддержкой P2P подключения, то есть видеорегистратор подключается к интернету и автоматически сам связывается с удаленным сервером, на который можно попасть с любого компьютера из сети Интернет и войти в просмотр картинок с камер наблюдения.

Как самостоятельно организовать видеонаблюдение

Несмотря на кажущуюся сложность, монтаж видеонаблюдения представляет собой довольно простой с технической точки зрения процесс. Перед тем как начать монтаж, специалисты рекомендуют учесть следующие моменты:

Продумать, какие участки дома необходимо поставить под наблюдение. Это могут быть как внутренние помещения, так и участки прилегающей территории: двор, въезд и другие.
Продумать необходимое количество камер, и последующее их размещение в доме и вокруг него.
Определиться с качеством изображения. На возможность различить детали объектов в кадре влияют: тип камеры (аналоговая, AHD, цифровая) и ее разрешение съемки, разрешение записи рекордера, угол обзора камеры, скорость записи (частота кадров).
Учесть время суток, в которое будет вестись наблюдение. Для ночной съемки необходимо подбирать соответствующие системы наружного видеонаблюдения, камеры которых должны иметь встроенную ИК-подсветку. А для получения качественного изображения в темноте на больших расстояниях (более 20-30 м от камеры) необходимо будет организовать освещение на объекте, активирующееся, например, по детектору движения.
Измерить расстояния от места установки камер до устройства записи (рекордера)

При этом важно учесть изгибы, перепады высот и т.д., ведь кабель будет проложен не по прямой линии.

Советы по эксплуатации

Wi-Fi или IP-видеонаблюдение своими руками имеет ряд особенностей, которые требуется учесть:

1. В отличие от видеокамер для наружной слежки, контроллер располагается в помещении. Он не рассчитан на перепад температур и осадки. Упаковывается в герметичную коробку, подходящую для применения на улице.
2. Несмотря на устойчивость к неблагоприятным условиям, комплекс видеонаблюдения через беспроводной тип связи требуется спрятать от прямого воздействия лучей солнца, дождя и потенциальных вандалов.
3. Установка IP-устройств учитывает их характеристики, в частности, обзор. Перед монтажом крепежей убедитесь в том, что сделанная камера видеонаблюдения своими руками захватывает нужную вам область, в которой расположен объект наблюдения. Также проверьте, как функционируют режимы дневного и ночного слежения.
4. Устанавливайте самодельные камеры в тех местах, где освещение распределено равномерно. Если идет съемка солнечной стороны, когда устройство установлено в тени, качество картинки будет низким. Учтите то, как солнце перемещается по небу в течение дня, и как это влияет на видеокамеры.
5. Проверьте, достаточно ли света на участке наблюдения. При необходимости купите оборудование с инфракрасной подсветкой.

Наказание, предусмотренное в случае незаконного видеонаблюдения

Если законодательство предусматривает предварительное получение разрешения на монтаж техники для видеонаблюдения, установка камер без согласования с представителями госорганов грозит наложением штрафных санкций и необходимостью возмещения ущерба, причиненного фасаду здания. Кроме того, производится демонтаж установленного оборудования.

Также стоит помнить, что ст. 138.1. УК РФ запрещает оборот специального оборудования, которое предназначено для негласного сбора информации. Поэтому, приобретение на AliExpress таких устройств, как авторучка, наручные часы, зажим для галстука, детская игрушка или статуэтка со скрытой камерой, которые на первый взгляд кажутся безобидными, может грозить покупателю штрафом в сумме до 200 тысяч рублей или ограничением свободы на срок до четырех лет.

Помимо этого, аналогичное наказание предусмотрено ст. 137 УК РФ за осуществление незаконного сбора либо распространение сведений, касающихся частной жизни лиц без получения их согласия.

Комплект системы видеонаблюдения

Набор состоит из ряда совместимых устройств, которые обеспечивают контроль территории. После проведения монтажных работ такой комплект оборудования может полноценно работать. По месту применения их разделяют на такие группы:

• офисные;
• домашние;
• уличные;
• специальные;
• комбинированные.

К преимуществам комплектов для дачного видеонаблюдения относят:

• полную совместимость устройств;
• возможность выбора различных устройств, покрывающих потребности владельца;
• выгодная стоимость;
• легкий монтаж и настройку оборудования.

Простой способ монтажа не требует специального оборудования или привлечения специалистов. В комплект поставки входит инструкция по эксплуатации и установке аппаратуры. С помощью приложенных схем владелец сможет запросто подключить все устройства.

Набор для видеонаблюдения в частном доме входят такие элементы:

• видеорегистратор и жесткий диск для записи информации;
• набор камер слежения;
• набор кабелей;
• набор блоков питания.

К любому набору системы слежения прилагается набор проводов, метизов и креплений. С их помощью возможно быстро выполнить монтаж и подключение системы видеонаблюдения своими руками.

Видеорегистратор

Видеорегистратор является крайне полезным устройством, если необходимо обеспечить видеонаблюдение на даче на длительный период без возвращения хозяев.

Такой вид оборудования оснащается накопителем большого объема, что дает возможность для хранения большого архива данных. Также видеорегистратор идеально подойдет для обеспечения наблюдения с возможностью удаленно просматривать видео с низкой скоростью передачи данных.

Видеорегистратор станет незаменимым инструментом в следующих условиях:

• Недорогостоящее наблюдение за частным домом при помощи бюджетных, но функциональных камер аналогового действия.
• Необходимость сохранять большой объем данных в тот момент, когда хозяин дома находится в другом месте длительное время.
• При необходимости организации видеонаблюдения без возможности подключения к Сети.

Стоит сделать акцент на том, что видеорегистратор можно установить скрытным способом. Современные образцы этой техники обладают возможностью поддерживать связь с системой наружного наблюдения при помощи беспроводного протокола. Такое действие сохраняет доказательства правонарушения даже при уничтожении камер.

Обратите внимание!

Ключевое преимущество видеорегистратора в том, что при обеспечении бесперебойным источником питания он может служить для видеонаблюдения даже без подключения к интернету.

✅ Нужно ли согласие соседей

Законодательно требование на получение согласия у других жильцов на установку камеры не предусмотрено, но владельцу камеры желательно договориться с ними и указать на все плюсы установки видеонаблюдения.

По использование имущества, находящееся в долевой собственности, допустимо только по согласию с иными собственниками. Но эта норма действует только для малоэтажных домов на 2-8 квартир, которые находятся в общедолевой собственности, если они не обособлены в пользу каждого владельца.

Не получив предварительно согласия на установку камеры, владельца с высокой долей вероятности будут ждать судебные иски. У противников видеокамер в подъезде единственный способ избавиться от камер – подать исковое заявление в суд. Но для этого нужны веские правовые основания. На что они могут сослаться? Ни один нормативно-правовой акт не содержит запретов на установку камер видеонаблюдения в подъезде. Ключевыми основаниями, которыми руководствуются жильцы при передаче искового заявления о демонтаже камер наблюдения, являются:

1. Нарушение неприкосновенности их частной жизни.
2. Сбор сведений о частной жизни жителей дома.
3. Прав на защиту собственности и обеспечение ее безопасности.

Суд в индивидуальном порядке будет определять, имеют ли данные причины для демонтажа камеры правовые основания под собой. В процессе доказательств своей позиции о незаконности установки камеры в подъезде соседи могут ссылаться на следующие нормы:

1. , , которые гарантируют неприкосновенность частной жизни и запрещают сбор и хранение сведений о частной жизни лица без его согласия. Нарушение частной жизни еще надо доказать – перемещение лица по подъезду не относится к частной жизни и является территорией общего пользования. К нарушению частной жизни не могут относиться и камеры, установленные на подъезде, которые фиксируют вход и выход жильцов из подъезда.
2. , где сказано, что владелец жилья вправе требовать устранения любых нарушений его прав, даже если они не связаны с правом владения собственностью.

Для того чтобы защититься от возможных исковых заявлений с требованием снять камеры, стоит придерживаться следующего порядка действий:

1. Провести переговоры с жителями подъезда по вопросу установки видеокамер. Есть вероятность, что кто-то из жильцов проявит инициативу помочь финансово и подключиться к проекту.
2. Провести общее собрание жильцов. Для этого необходимо повесить объявление с указанием даты, времени и месте собрания, а также повестки дня.
3. Составить протокол, отразить позиции жильцов по вопросу и перечислить тех, кто явился.
4. Если большинство жильцов проголосовало за, то можно устанавливать камеру.
5. Установить оборудование, но следить за тем, чтобы оно не было направлено на чужие квартиры и происходящее внутри помещения.

Как заставить соседа не парковать машину возле подъезда Читать

О чем следует расспросить соседей до приобретения квартиры Подробнее

Что делать, если у соседей сутками лает и воет собака Смотреть

Дополнительное оборудование для видеонаблюдения

…

Бюджетная IP -камера с разъёмом для флэш-карты

Я уже упоминал это вариант и теперь хочу рассмотреть его более детально. Это достаточно бюджетная идея, но только если вам не нужно ставить много камер по всему периметру помещения, ведь цена на IP модели не из дешёвых. Флэш-разъём поможет нам сэкономить на видеорегистраторе и откинет нужду подключения к компьютеру. Запись сохраняется, и мы её просматриваем – всё очень просто. Во время своих поисков информации, я наткнулся на старую камеру, которую мне когда-то подарили — DCS-930-L.

Производитель хороший, да и не всё равно, если она досталась бесплатно? Мои давние пробы приручить эту камеры окончились полным провалом. Почему? Проблемы были в прошивке, видеозапись не хотела сохраняться, и я не мог понять причину.

Собрав всю волю в кулак, я решил попробовать снова. Под руку попалась совсем новая версия программы RC BarrierBreaker и после длительной борьбы я смог перепрошить камеру. Вся продукция данной компании, а также моя модель имеет аварийную прошивку, механизм срабатывает автоматически, но как его активировать?

• Отключаем питание роутера;
• Зажимаем кнопку Reset;
• Повторно подключаем питание.

Затем нам нужно найти фабричный адрес IP и зайти по нему.

Обратите внимание!Не забудьте изменить адаптер сетевой карты, чтобы не было сбоев в будущей работе с сетью. Так как я ваш личный помощник, то предоставляю вам фабричный адрес для этой модели камеры — 192.168.0.20

Качаем образ, который необходим для дальнейшей работы и проходим по айпи. Теперь необходимо запустить образ и прописать путь к файлу, затем жмём UploadFirmware NOW. Ждём несколько секунд или минут и оп, камера перепрошита и отлично работает. Осталось установить её и не забыть вставить флешку. Как говорится «дёшево и сердито»

Так как я ваш личный помощник, то предоставляю вам фабричный адрес для этой модели камеры — 192.168.0.20. Качаем образ, который необходим для дальнейшей работы и проходим по айпи. Теперь необходимо запустить образ и прописать путь к файлу, затем жмём UploadFirmware NOW. Ждём несколько секунд или минут и оп, камера перепрошита и отлично работает. Осталось установить её и не забыть вставить флешку. Как говорится «дёшево и сердито»

Выбор камер и их размещение

Выбор камер напрямую зависит от типа выбранной системы. Несмотря на это, и цифровые, и аналоговые камеры имеют общие характеристики, которые следуют учитывать при покупке.

1. Цвет/монохром. Камеры монохромного изображения на сегодняшний день практически не применяются.
2. Уличное или внутреннее исполнение. Характеризует работоспособность камеры в условиях пониженной температуры и повышенной влажности. Для дома и квартиры следует выбирать камеры внутреннего исполнения, но иногда возникает необходимость оснащения домашней системы и уличной камерой: например, необходимо сделать возможность наблюдения за автомобилем или околоподъездной территорией возле дома.
3. Разрешающая способность. Для аналоговых видеокамер это значение характеризуется количеством телевизионных линий (TVL), у цифровых — количеством пикселей матрицы (MPx). Четкость и детализация изображения прямо пропорциональны этим значениям.
4. Фокусное расстояние. Показатель, характеризующий оптику видеокамеры. Его значение влияет на углы и дистанцию обзора камеры.
5. Наличие встроенного микрофона. В цифровых системах микрофон присутствует практически в любых моделях камер, в аналоговых может отсутствовать.
6. Наличие либо отсутствие инфракрасной подсветки. Необходимо для возможности наблюдения в затемненных помещениях.

Рабочая зона видеокамер должна фиксировать все возможные места проникновения в помещение (двери, окна, запасные входы). При этом необходимо обеспечить условия, при которых невозможно осуществить физический контакт с камерой, не попав в поле ее видимости, или же в объектив другой камеры.

На прилифтовых площадка, в подъезде, на лестничных маршах и в других местах общего пользования в доме скрытое размещение видеокамер запрещено законодательно. Кроме этого, для полного соответствия с действующими законами необходимо сделать и разместить информационную табличку, о том, что в месте общего пользования ведется видеонаблюдение.

Выбор оборудования для видеорегистрации и хранения записей зависит от типа системы, количества камер и необходимости опций (удаленный доступ к системе, другие функции). Для аналоговых камер используют одноканальные или многоканальные видеорегистраторы с возможностью установки жесткого диска или использования USB-накопителя, IP-системам требуется сервер (при наличии канала связи можно использовать удаленный, в локальной сети роль сервера возьмет на себя любой стабильно работающий высокопроизводительный компьютер).

Обслуживание

Как уже говорилось выше, ко всем видеокамерам нужно предусмотреть удобный доступ для обслуживания: этот момент обсуждается с заказчиком на стадии проектирования системы видеонаблюдения. Например, видеокамеры периодически нуждаются в чистке.

Инфракрасное излучение притягивает всевозможных насекомых, которые оставляют следы своей жизнедеятельности на оптике. Существует множество репеллентов, которыми неплохо побрызгать камеры, но действие их непродолжительное. Некоторые используют даже противоблошиные ошейники для животных, надев их на корпус камеры. Но лучший способ – наследие Советского Союза – вьетнамский бальзам «Звёздочка». Многие мастера подтвердят это: действует полгода и купить можно в любой аптеке. Намазали чуть-чуть на корпус и забыли о пауках и мошках на видеокамере.

Как усилить сигнал с помощью антенны

Для беспроводного контроля системы видеонаблюдения требуется либо проводной интернет, который в дачных посёлках является редкостью, либо 3G-модем. Стандартный модем, как правило, работает на частотах до 2100 МГц, что бывает недостаточно. Поэтому нужно как-то усилить его приёмо-передающие возможности, а для этого потребуется усилитель сигнала, например, антенна Харченко. Её можно сделать своими руками из следующих материалов:

• антенный провод (порядка 6 м);
• соединитель для проводов;
• медная проволока диаметром 1-6 мм;
• пластиковый колпачок от шариковой ручки;
• паяльник, олово и канифоль;
• отрезок гетинакса с медным покрытием или фанеры с алюминиевой фольгой.

Антенна Харченко

Сборка антенны-усилителя

Когда всё подготовлено, можно переходить к непосредственному изготовлению усилителя сигнала. При сборке не торопитесь, соблюдайте элементарные правила безопасности.

Изображение	Описание процесса
	Берём кусок медной проволоки и размечаем его, делая риски через 37,1 мм. Остаток не отрезаем
	Сгибаем проволоку по отметкам под углом 90º
	Должна получиться вот такая конструкция из двух квадратов. Посередине оставляем щель около 2,5 мм. Оставшийся «хвостик» также сгибаем под углом 90º перпендикулярно контуру
	Теперь берем гетинаксовую плиту с медной фольгой с одной стороны
	На стороне без фольги делаем разметку для нахождения центра
	Сверлим по центру отверстие под колпачок
	Колпачок должен выглядывать на 17 мм над поверхностью плитки
	В колпачке под углом около 45º сверлим отверстие под высокочастотный кабель
	Пропаиваем места присоединения кабеля к контуру так, как показано на фото
	Зачищаем и облуживаем центральную жилу и экран кабеля
	Припаиваем кабель к контуру антенны, причём экран крепим к стороне с «хвостиком»
	Пропускаем кабель в колпачок и вставляем в него же контур антенны, как показано на фото
	Фиксируем всё при помощи термопистолета и силиконового клея
	Готовая конструкция должна выглядеть и устанавливаться в таком же положении, как на фото. Другой конец кабеля чаще всего наматывают на 3G-модем или при помощи специального штекера подключают к роутеру

Из чего состоит система видеонаблюдения

Рассмотрим систему наблюдения на примере стандартных комплектов, которые включают все необходимые устройства для передачи сигнала от камер к монитору:

• программируемый регистратор (подобие тюнера для кабельного ТВ);
• камеры;
• жесткий диск определённого объёма для сохранения информации (не менее 500 Гб);
• блок питания, который выдерживает сверхнизкие и очень высокие температуры (+40/-40 °С);
• кабели для соединения аппаратуры.

Что касается монитора, то он не включён в перечень, так как не идёт в комплекте с другим оборудованием. Подключить регистратор можно как к телевизору, так и к компьютеру. Можно использовать обычный компьютерный монитор. При этом стоит понимать, что чем больше камер, тем больше должна быть диагональ монитора, иначе картинка с каждой камеры будет размером с пачку сигарет либо того меньше. Если подключается более 6 устройств, лучше установить несколько мониторов.

Стандартные способы видеонаблюдения

Собираясь выбрать систему для частного дома, важно определиться с типом оборудования, которое будет использоваться для наблюдения за участком. Устанавливать и настраивать дорогие приборы достаточно сложно, но это оправдывается улучшенным качеством изображения

Чтобы следить за периметром частной собственности, можно использовать от 8 до 16 камер. В зависимости от принципа работы устройства бывают IP или аналоговыми.

Аналоговая камера

Аналоговая камера для дома является зависимым от компьютера или другого монитора устройством, которое нуждается в предварительной оцифровке материала. Для этого необходима настройка видерегистратора.

Большинство старых моделей демонстрируют низкое качество картинки с разрешением 720х576 (0,4 Мп). Современные приборы обладают разрешением в 2 Мп и могут записывать в цветном формате. Чтобы передавать сигнал, понадобится проложить коаксиальный кабель.

При монтаже AHD оборудования нужно учитывать, что максимальная длина кабеля не может превышать 500 м. В противном случае качество картинки ухудшится.

Устройства аналогового типа стоят дешевле, чем IP-варианты. Еще они не требуют сложного монтажа и просты в управлении.

К недостаткам относят ограниченный набор функций.

IP-камера

Цифровые приборы для квартиры и дачи отличаются самодостаточностью и способностью работать без регистратора. IP-оборудование обладает таким списком достоинств:

1. Повышенное качество изображения (до 8 Мп с поддержкой увеличения картинки).
2. Удаленный доступ к видеоматериалу. Поскольку схема подключения IP-камеры предусматривает использование интернета, следить за происходящим на участке можно удаленно, с любой точки планеты.

Но кроме плюсов, у цифровых устройств есть и минусы. В их числе – высокая стоимость и несовместимость с регистраторами от разных брендов.
