Принцип работы пластинчатого теплообменника

Методы промывки

Есть простые вариации, практические не предусматривающие расходов, есть бюджетные с минимальными вложениями, и профессиональные – стоят намного дороже, но отличаются высокой эффективностью.

Как промыть вторичный теплообменник газового котла тем или иным способом? И когда логично применять их. Всё зависит от объёма отложений.

В самой простой ситуации достаточно механического очищения. Снаружи очищаются рёбра ВТ. В работе применяется любая твёрдая щётка, лопатка, скребок или тросик

Здесь очень важно не повредить пластины

Второй метод –промывка в специальном составе. На практике он сочетается с первым способом и следует сразу после него.

Деталь помещается в ёмкость с кислотной смесью. Вид используемой кислоты: соляная или лимонная. Подходящие пропорции: 100 грамм на 10 литров. Воды.

Кислоты можно заменять любыми препаратами от накипи. Через 30-40 минут ВТ достаётся из ёмкости. С него аккуратно стирается оставшаяся накипь.

Попутно очищается и змеевик. Здесь применяется особый ёршик из стали.

Третий метод – химический. Через ВТ прокачиваются более агрессивные вещества с применением специального насоса. Он присоединяется к патрубкам детали.

Рекомендуем: Опрессовка системы отопления — самая полная информация

Подходящие средства для работы отражены в данной таблице:

В ёмкость со смесью почти до самого дна кладётся шланг, одной стороной присоединённый к ВТ, а второй – к насосу. Так получается необходимая циркуляция. Процедура длится 30-40 минут. Затем деталь тщательно промывается обычной водой.

Четвёртый метод не предусматривает извлечение компонента. Это гидродинамическая промывка вторичного теплообменника газового котла. Но её осуществляют только профессионалы. Здесь требуется специальная технология и соблюдение критериев безопасности.

Её принцип – это прогон специального состава по системе котла под мощным давлением (1,5-2 бар). Работа производится бустером. В очистительную жидкость добавляются абразивные элементы.

Это самый эффективный метод, мягко убирающий все отложения и вычищающий деталь до торгового вида.

• регионом,
• мощности и модификацией котла,
• наценкой компании,
• применяемой техники и химикатов.

В Москве и центральном регионе клиенты за услуги платят порядка 3 500-9 000. В Питере – 3000 – 7000 руб. В других регионах: 1700 – 4500 руб.

Выбор промышленного теплообменного оборудования

Для эффективного выполнения задач в промышленности теплообменник должен соответствовать требованиям технологического процесса:

• возможность регулирования и поддержания температуры рабочей среды;
• соответствие скорости циркуляции продукта необходимой минимальной продолжительности пребывания агента в системе;
• устойчивость материала теплообменника к воздействию рабочей среды;
• соответствие устройства давлению теплоносителя.

Второй важный критерий отбора – экономичность и производительность прибора, сочетание высокой интенсивности теплообмена с сохранением необходимых гидравлических показателей устройства.

Эксплуатация разных видов теплообменных устройств в промышленности

Применение теплообменников может быть построено по следующим направлениям:

• использование остаточного тепла для генерации электрической энергии;
• точная регулировка температуры во время химических процессов;
• вторичное использование энергии для бытовых потребностей;
• поддержание температуры в бытовых системах отопления в стандартизированных параметрах.

Исходя из поставленных задач, можно выбрать оптимальную модель прибора по мощности, конструкции и иным параметрам.

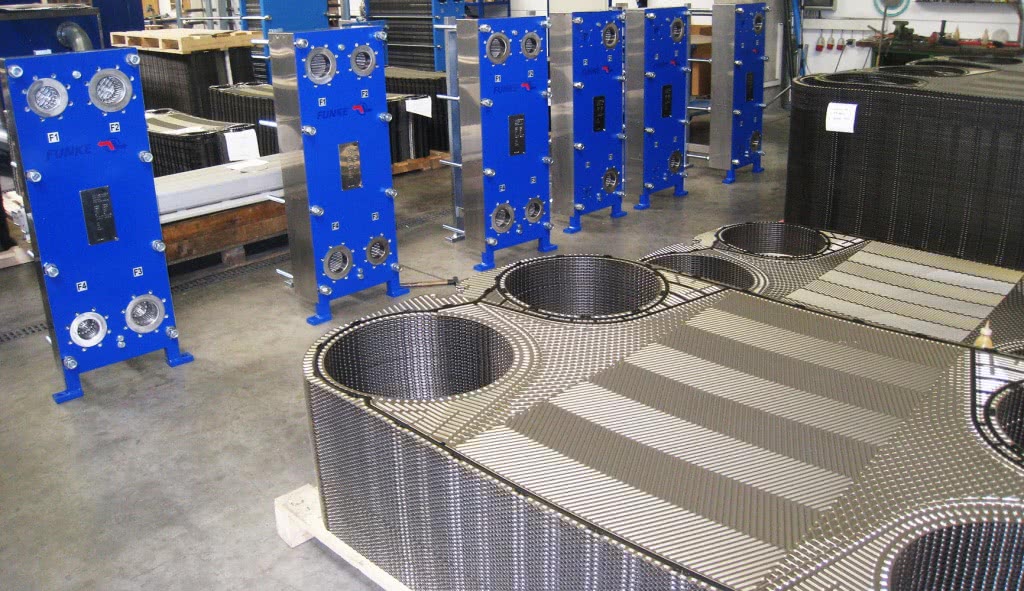

Пластинчатый теплообменный аппарат

Оборудование с пластинами может быть использовано в разных отраслях промышленности, в том числе пищевой. Его использование экономически целесообразно при пастеризации молока и сока, которое происходит в три шага. Подогретый на третьей стадии раствор используется как горячий теплоноситель для подогрева на двух остальных этапах. Это позволяет значительно экономить ресурсы.

Не менее распространены пластинчатые модели при обогреве паром с низким давлением. Данный прибор не пригоден для функционирования в условиях высокого давления из-за большой вероятности разгерметизации уплотнительных прокладок между пластинами.

Принципиальная схема пластинчатого теплообменного аппарата 1,3,5 — нечетные пластины; 2,4 — четные пластины; I — вход и выход первого теплоносителя; II — вход и выход второго теплоносителя

Труба в трубе

Оборудование, которое имеет небольшую площадь теплообмена и применяется только в установках малой мощности для передачи энергии в средах «газ-жидкость».

Схема теплообменного аппарата «труба в трубе» 1 — внутренняя труба; 2 — наружная труба; 3 — изогнутая соединительная труба; 4 — соединительные патрубки

Спиральные конструкции

Приборы применяются для взаимодействия рабочих сред «жидкость-жидкость». В качестве агента нередко выступает пар.

Основное назначение теплообменника: конденсаторы пониженного давления. Если теплоноситель имеет твердые частицы, волокна и иные примеси, прибор устанавливают в горизонтальном положении для предотвращения скапливания веществ в нижней части установки.

Схема спирального теплообменника

Элементные модели

Теплообменник представляет собой нескольких секций, объединенных в одну конструкцию. Его активно эксплуатируют, когда необходимо работать с высоким давлением, или теплоносители циркулируют с одинаковой скоростью без изменения агрегатного состояния.

Кожухотрубный аппарат

Установка, в которой теплоносители движутся по трубам и в межтрубном пространстве. Для увеличения скорости процесса предусмотрены решетки и перегородки. Область применения: промышленность и транспортная сфера для нагрева, охлаждения и конденсации газообразных и жидких сред.

Витые приборы

Установки участвуют в разделении газовых смесей путем глубокого охлаждения в приборах высокого давления. Один из главных недостатков конструкции – трансформация под действием температурного напряжения.

Схема витого теплообменника

Графитовые теплообменные установки

Это незаменимое оборудование на ряде предприятий. Материал устройства устойчив к коррозии и отличается высокой теплопроводностью.

Схема графитового теплообменника

Технические нюансы

1. Следует подчеркнуть, что на схемах 1 и 2 представлена работа двухходового теплообменника (теплоноситель проходит по пучку труб в два хода – прямым и обратным потоком). Таким образом, достигается улучшенная теплоотдача при той же длине труб и корпуса обменника; правда, при этом увеличивается его диаметр за счёт увеличения количества труб в трубном пучке. Есть более простые модели, у которых теплоноситель проходит сквозь трубный пучок лишь в одном направлении:

Рисунок 4. Принципиальная схема одноходового теплообменника.Кроме одно- и двухходовых теплообменников, существуют также четырёх- шести- и восьмиходовые, которые используются в зависимости от специфики конкретных задач.

2. На анимированной схеме 2 представлена работа теплообменника с установленными внутри кожуха перегородками, направляющими поток теплоносителя по зигзагообразной траектории. Таким образом, обеспечивается перекрёстный ход теплоносителей, при котором «внешний» теплоноситель омывает трубы пучка перпендикулярно их направленности, что также повышает теплоотдачу. Существуют модели с более простой конструкцией, у которых теплоноситель проходит в кожухе параллельно трубам (см. схемы 1 и 4).

3. Поскольку коэффициент теплопередачи зависит не только от траектории потоков рабочих сред, но и от площади их взаимодействия (в данном случае – от совокупной площади всех труб трубного пучка), а также от скоростей теплоносителей, можно увеличить теплоотдачу за счёт применения труб со специальными устройствами – турбулизаторами.

Рисунок 5. Трубы для кожухотрубчатого теплообменника с волнообразной накаткой.Применение таких труб с турбулизаторами в сравнении с традиционными цилиндрическими трубами позволяет увеличить тепловую мощность агрегата на 15 – 25 процентов; кроме того, за счёт возникновения в них вихревых процессов, происходит самоочистка внутренней поверхности труб от минеральных отложений.

Следует заметить, что характеристики теплоотдачи в значительно мере зависит от материала труб, который должен обладать хорошей теплопроводностью, способностью выдерживать высокое давление рабочей среды и быть коррозионно стойким. По совокупности этих требований для пресной воды, пара и масла наилучшим выбором являются современные марки высококачественной нержавеющей стали; для морской или хлорированной воды – латунь, медь, мельхиор и т.д.

Что такое теплообменник и пластинчатый в частности

Теплообменник — это аппарат, задача которого передавать тепло от одной среды к другой без их смешивания. Есть два наиболее распространенных типа этого оборудования:

• Кожухотрубные. Внутри находится комплект изолированных трубок, которые вставлены в кожух. Через него происходит циркуляция холодной воды, а нагревательным элементом выступают внутренние трубки, через которые проходит горячая жидкость.

• Пластинчатые. Принцип работы тот же, но передатчиком тепла является комплект пластин. Они достаточно компактные, однако в эффективности теплообмена не уступают кожухотрубным теплообменникам.

Материал для изготовления пластинчатого теплообменника

Пластинчатые теплообменники могут быть нескольких типов:

• Разборные представляют собой большое количество плоских элементов. Они легко разбираются для промывки и ремонта, поэтому многие ТЭЦ и ИТП используют именно этот вариант.

• В основе паяных содержится комплект пластин, которые спаяны между собой. Поэтому собрать и разобрать устройство невозможно.

• В полусварных теплообменниках пластины свариваются по парам. С внешней стороны устанавливаются уплотнения, а парные элементы привариваются между собой. Такой вариант часто используют в работе с агрессивными средами.

• В сварных аппаратах все пластины свариваются между собой без добавления уплотнителей. Одна из жидкостей проходит по гофрированному каналу, а вторая — по трубчатому.

Главными элементами пластинчатого теплообменника являются комплект пластин и уплотнительные прокладки, которые расположены между пластинами. Выбор материалов зависит от среды, которую необходимо нагревать.

Пластины — главный элемент нагревательной системы

Устройство пластин

Внутренние пластины имеют одинаковый состав и устройство. Для теплообменников, используемых в коммунальной энергетике, в большинстве случаев применяется нержавеющая сталь типа AISI316.

Реже встречаются более дорогие металлы, например, титан или латунь. Такие материалы могут работать с агрессивными средами. К примеру, их можно найти в теплообменниках морских судов, где агрессивным элементом является морская вода.

Требования к прокладкам

Материал уплотнительных прокладок — это полимерные соединения, в составе которых преимущественно каучук. При выборе нужно учитывать агрессивность теплоносителей:

• EPDM — пресная вода с гликолем;

• Нитрил — жидкости с маслянистой средой, например, технические масла;

• Витон — жидкости, которые нужно нагревать до температуры выше 100 градусов по Цельсию.

Принцип работы теплообменника

Пластины теплообменника имеют по 4 отверстия, по одному в каждом углу, которые предназначены для входа и выхода греющей и нагреваемой среды:

• Одна пара необходима для прохождения первичного теплоносителя с высокой температурой, который подается с ТЭЦ.

• Вторая пара — для вторичного теплоносителя, который подается, например, в систему отоплен

ия. Он изначально холодный, поэтому нагревается за счет первичной жидкости.

Для более интенсивного теплообмена, устройство каналов выполнено таким образом, что при прохождении теплоносителя внутри теплообменника создается турбулентное завихрение потока. Так достигается максимальное сопротивление течению, турбулентность потока уменьшает образование накипи на пластинах.

• стоимость, в сравнении с разборным, — на 30% меньше;

• конструкция выдерживает температуру до 200 градусов по Цельсию;

• небольшой размер и масса, так как зажимов и уплотнительных прокладок нет;

• подходит для установки в частном доме и подключению к котлу;

• спайка проводится с добавлением никеля или меди, которые устойчивы к любым агрессивным средам.

Конструкция и принцип работы

Конструкция кожухотрубного теплообменника отличается простотой и надежностью, а также обеспечивает простой доступ к основным элементам для технического обслуживания и ремонта. Что касается принципа действия рассматриваемой установки, он также не отличается особой сложностью. Рассмотрим подробно конструкцию и принцип действия кожухотрубных преобразователей тепловой энергии.

Конструкция теплообменника

В общем случае конструкция теплообменного аппарата состоит из следующих элементов:

• распределительной камеры с входным и выходным патрубками;
• оболочки, имеющей впускной и выпускной патрубки;
• теплообменных труб;
• трубных решеток;
• задней (разворотной) камеры.

Главным преимуществом кожухотрубного преобразователя тепловой энергии и основной причиной популярности этих устройств является простота и надежность конструкции. Кожухотрубчатый теплообменник включает в себя распределительную камеру, оснащенную теплообменными трубами, корпус, чаще всего цилиндрической формы, и специальные решетки.

На торцах корпуса располагаются крышки, полностью герметизирующие корпус агрегата. Благодаря находящимся в комплекте поставки опорам, теплообменник легко устанавливается в горизонтальное положение. Помимо этого, конструкцией предусмотрены специальные крепления, обеспечивающие возможность произвольной установки изделия.

Увеличить интенсивность теплообмена может использование труб, имеющих специальные рёбра. В том случае, когда необходимо уменьшить интенсивность теплопередачи, на трубы наносят специальное теплоизоляционное покрытие. Таким образом можно существенно повысить аккумулирующие возможности установки. В некоторых случаях применяются особые конструктивные решения, в которых предусмотрено использование двух труб: труба меньшего диаметра располагается внутри трубы большего диаметра.

Площадь теплопередающей поверхности кожухотрубных теплообменников может колебаться в пределах от 300 см2 до нескольких тысяч квадратных метров. В конденсаторе современных паровых турбин, мощность которых составляет 300 МВт имеется более 20 000 трубок, а общая поверхность поверхность теплообмена составляет приблизительно 15000 м2.

https://youtube.com/watch?v=E80Hec6WQ-4

Кожух теплообменного аппарата изготавливается из толстолистовой стали толщиной не менее 4 мм. Для изготовления решеток используется материал той же марки, однако толщина его должна быть не менее 20 мм. Главным элементом конструкции является комплект труб. Для эффективной работы устройства необходимо, чтобы материал из которого изготавливаются трубы, обладал высокой теплопроводностью. Положение пучка труб внутри корпуса фиксируется с помощью одной или нескольких решеток.

Принцип действия

Принцип действия кожухотрубного теплообменника довольно прост. Внутри аппарата происходит разделение рабочих сред таким образом, что они лишены возможности смешиваться между собой. В роли теплопередающих элементов выступают трубы, расположенные между двумя рабочими субстанциями.

Один из теплоносителей перемещается внутри труб, другой подается под давлением в межтрубное пространство. Кожухотрубчатые теплообменники могут работать с любыми агрегатными состояниями теплоносителей, это могут быть пар, газ, жидкость или их сочетание.

Общие советы от специалистов

Вся сложность заключена в единственном правиле – как и любой прибор на планете, устройство теплообменника требует ремонта. Каждая процедура ремонта влечёт ряд второстепенных проблем, который специалисты стараются решить подручными средствами и способами. В этом механизме, как и в большинстве видов, присутствуют разные трубки. Именно они и являются самой частой причиной поломок. При проведении даже диагностики исправности этих элементов конструкции, следует чётко понимать – малейшее неверное действие и прибор может снизить уровень работы.

Все чаще встречаются люди и организации, которые покупают несколько теплообменников сразу. Эта особенность позволяет сразу же заменить повреждённое устройство новым.

Некоторые нюансы могут возникнуть и при регулировке агрегатов. Если неправильно ввести значения, то площадь работы теплообменника резко снизится. В этом случае происходит нелинейное изменение рабочей площади.

Главным советом специалистов становится отказ от самостоятельных действий по созданию любого вида теплообменника. Процесс рассчитан исключительно на производственный монтаж, а потому в домашних условиях его повторить невозможно.

Существует большое количество теплообменников. Одни из них дешевле, другие надёжнее, а третьи выдают лучший результат работы. Выбрать прибор сложно, но, возможно, зная основные их характеристики. Не стоит забывать и о правилах использования устройств, будь это кожухотрубные или пластинчатые изделия. Каждый вид работает исключительно с чёткими параметрами давления и условиями окружающей среды. Не стоит забывать и о советах специалистов, работающих с механизмами не первый год и знающих их особенности.

Конструкция

Кожухотрубные теплообменники состоят из ряда трубок. Один набор этих трубок содержит жидкость, которую необходимо либо нагреть, либо охладить. Тепло передается от одной жидкости к другой через стенки трубы либо со стороны трубы на сторону оболочки, либо наоборот. Эта система работает с жидкостями при разном давлении; жидкость с более высоким давлением обычно направляется по трубам, а текучая среда с более низким давлением циркулирует через кожух.

Оболочка

Оболочка изготавливается либо из трубы, либо из прокатного и сварного листового металла. Из соображений экономии стандартной является низкоуглеродистая сталь, но часто используются другие материалы, подходящие для экстремальных температур или коррозионной стойкости. Использование общедоступных труб снижает стоимость и упрощает производство, отчасти потому, что они обычно более идеально круглые, чем катаные и сварные кожухи. Округлость и постоянный внутренний диаметр кожуха необходимы для сведения к минимуму пространства между внешним краем перегородки и кожухом, поскольку чрезмерное пространство позволяет отводить жидкость и снижает производительность.

Трубки

Трубы обычно делают бесшовные или сварные. Бесшовные трубы производятся методом экструзии(процесс плавления). Сварные трубы производятся путем скатывания полосы в цилиндр и сварки шва.

Трубки изготавливаются из низкоуглеродистой стали, нержавеющей стали, титана, инконеля, меди и т. Д. Толщина трубки должна выдерживать:

1. Давление внутри и снаружи трубки

2. Температура с обеих сторон

3. Термическое напряжение из-за разного расширения оболочки и пучка труб.

Более длинная труба уменьшает диаметр кожуха за счет более высокого давления на кожух. Трубки большего диаметра иногда используются либо для облегчения механической очистки, либо для снижения перепада давления. Максимальное количество трубок в кожухе увеличивает турбулентность, что увеличивает скорость теплопередачи. Ребристые трубы также используются, когда жидкость с низким коэффициентом теплопередачи течет в межтрубном пространстве.

Трубные листы изготавливаются из круглого плоского куска металла с просверленными отверстиями для концов трубок в точном месте и по шаблону относительно друг друга. Как правило, материал трубной решетки такой же, как и материал трубки. Трубки надлежащим образом прикреплены к трубной решетке, поэтому жидкость на стороне кожуха не смешивается с жидкостью на стороне трубки. Трубки вставляются через отверстия в трубных решетках и прочно удерживаются на месте сваркой, механическим или гидравлическим расширением.

Перегородки

Перегородки выполняют следующие функции:

1. Поддерживайте трубы во время сборки и эксплуатации.

2. Предотвращение вибрации от завихрений, вызванных потоком, и соблюдение расстояния между трубками.

3. Направляйте поток жидкости по желаемой схеме через кожух.

Устройство и принцип работы

Конструкция разборного пластинчатого теплообменника включает в себя:

• стационарную переднюю плиту на которой монтируются входные и выходные патрубки;
• неподвижную прижимную плиту;
• подвижную прижимную плиту;
• пакет теплообменных пластин;
• уплотнения из термостойкого и устойчивого к воздействию агрессивных сред материала;
• верхнюю несущую базу;
• нижнюю направляющую базу;
• станину;
• комплект стяжных болтов;
• Набор опорных лап.

Такая компоновка агрегата обеспечивает максимальную интенсивность теплообмена между рабочими средами и компактные габариты устройства.

Конструкция разборного пластинчатого теплообменника

Чаще всего, теплообменные пластины изготавливаются методом холодной штамповки из нержавеющей стали толщиной от 0,5 до 1 мм, однако, при использовании в качестве рабочей среды химически активных соединений, могут использоваться титановые или никелевые пластины.

Все пластины, входящие в состав рабочего комплекта, имеют одинаковую форму и устанавливаются последовательно, в зеркальном отражении. Такая методика установки теплообменных пластин обеспечивает не только формирование щелевых каналов, но и чередование первичного и вторичного контуров.

Каждая пластина имеет 4 отверстия, два из которых обеспечивают циркуляцию первичной рабочей среды, а два других изолируются дополнительными контурными прокладками, исключающими возможность смешивания рабочих сред. Герметичность соединения пластин обеспечивается специальными контурными уплотнительными прокладками, изготовленными из термостойкого и устойчивого к воздействию активных химических соединений материала. Устанавливаются прокладки в профильные канавки и фиксируются с помощью клипсового замка.

Принцип работы пластинчатого теплообменника

Оценка эффективности любого пластинчатого ТО осуществляется по следующим критериям:

• мощности;
• максимальной температуре рабочей среды;
• пропускной способности;
• гидравлическому сопротивлению.

Исходя из этих параметров подбирается необходимая модель теплообменника. В разборных пластинчатых теплообменниках регулировать пропускную способность и гидравлическое сопротивление можно, изменяя количество и тип пластинчатых элементов.

Интенсивность теплообмена обусловлена режимом течения рабочей среды:

• при ламинарном течении теплоносителя интенсивность теплообмена минимальна;
• для переходного режима характерно увеличение интенсивности теплообмена за счет появления завихрений в рабочей среде;
• максимальная интенсивность теплообмена достигается при турбулентном движении теплоносителя.

Рабочие характеристики пластинчатого ТО рассчитываются для турбулентного течения рабочей среды.

В зависимости от расположения канавок, различают три типа теплообменных пластин:

1. с «мягкими» каналами (канавки расположены под углом 60). Для таких пластин характерна незначительная турбулентность и небольшая интенсивность теплообмена, однако «мягкие» пластины обладают минимальным гидравлическим сопротивлением;
2. со «средними» каналами (угол рифления от 60 до 30). Пластины являются переходным вариантом и отличаются средними показателями турбулентности и интенсивности теплопередачи;
3. с «жесткими» каналами (угол рифления 30). Для таких пластин характерна максимальная турбулентность, интенсивный теплообмен и значительное увеличение гидравлического сопротивления.

Для увеличения эффективности теплообмена движение первичной и вторичной рабочей среды осуществляется в противоположном направлении. Процесс теплообмена между первичной и вторичной рабочими средами происходит следующим образом:

1. Теплоноситель подается на входные патрубки теплообменника;
2. При перемещении рабочих сред по соответствующим контурам, сформированным из теплообменных пластинчатых элементов, происходит интенсивная теплопередача от нагретой среды нагреваемой;
3. Через выходные патрубки теплообменника нагретый теплоноситель направляется по назначению (в отопительные, вентиляционные, водопроводные системы), а остывший теплоноситель снова попадает в рабочую зону теплогенератора.

Принцип работы пластинчатого теплообменного аппарата

Для обеспечения эффективной работы системы необходима полная герметичность теплообменных каналов, которая обеспечивается уплотнительными прокладками.

ГОСТы на теплообменники

Список ГОСТов для теплообменных аппаратов

ГОСТ Р ИСО 13706-2006 Аппараты воздушного охлаждения. Технические требования.

Стандарт 2006 года предусматривает рекомендации и требования по проектированию, изготовлению, подбору материалов, контролю, проведению испытаний, подготовке и выгрузке аппаратов воздушного охлаждения (аво или теплообменники воздушного охлаждения) для последующего использования в газовой и нефтяной промышленности.

Данный ГОСТ применим к аво, предназначенным для работы в различных средах в горизонтальными трубными пучками, основные его требования допускается использовать и в других конфигурациях.

ГОСТ 4.429-86 Системы показателей качества. Теплообменное ТЭС оборудование. Номенклатура показателей.

Здесь учитывается номенклатура показателей качества теплообменников тепловых электростанций, отопительно-производственных, отопительных и производственных котельных, тепловых сетей, включаемых на НИР в ТЗ по определению перспектив развития. Стандарт распространим на большую группу продукции «Теплообменники ТЭС».

ГОСТ 2.789-74 Конструкторская документация единая система. Условные графические обозначения. Теплообменные аппараты.

Стандарт регламентирует способы графических изображений теплообменных аппаратов в конструкторской документации различных отраслей промышленности.

ГОСТ 23693-79 Соединения труб с коллекторами теплообменников и трубными решетками. Список требований к типовым технологическим процессам закрепления труб энергией взрывов специализированных веществ.

Правила стандарта распространяются на технологические процессы закрепления труб в коллекторах теплообменников и трубных решетках с применением прессовки труб посредством

взрыва взрывчатых веществ. Также данный стандарт предусматривает требования к технологическому процессу изготовления, ремонту.

Требования стандарта не распространяются на строительные и монтажные работы.

ГОСТ 23692-79 Соединения труб с коллекторами теплообменников и трубными решетками. Список требований к типовым технологическим процессам закрепления труб энергией взрывов специализированных веществ.

Правила стандарта распространяются на технологические процессы закрепления труб в коллекторах теплообменников и трубных решетках с применением прессовки труб посредством энергии электрического взрыва проводников. Также данный стандарт предусматривает требования к технологическому процессу изготовления, ремонту.

ГОСТ 23691-79 Соединения труб с коллекторами теплообменников и трубными решетками. Прессовка труб посредством источников импульсного давления. Нормы, общие положения

Стандарт предусматривает нормы для соединений труб, выполненных с использованием импульсного давления при электрическом взрыве проводников и взрыве специальных веществ. На строительные и монтажные работы стандарт не распространяется.

ГОСТ 11875-88 Теплообменники с барабанами вращающимися, общего назначения. Холодильное оборудование. Размеры и параметры.

Стандарт предусматривает параметры и размеры холодильного оборудования с вращающимися барабанами общего назначения. Нормы распространяются на оборудование, используемое в химической промышленности, а также других видах промышленности для понижения температуры взрывобезопасных сыпучих материалов. На барабанные холодильные аппараты для керамзитовой и цементной промышленности стандарт не распространяется.

ГОСТ Р 51364-99 АВО — аппараты воздушного охлаждения. Технические условия.

Стандарт предусматривает нормы технических условий для аво (аппаратов воздушного охлаждения), предназначенных для охлаждения парожидкостных, жидкостных, газовых сред в различных процессах нефтяной, газовой, нефтегазовой, химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности, где используется давление среды не превышающее 16,0 Мпа или под вакуумом (остаточное давление не опускается ниже показателя 665 Па, показатели температуры не превышают 400 градусов по Цельсию).

ГОСТ 15518-87 Пластинчатые теплообменники. Параметры, типы, основные размеры.

Стандарт предусматривает нормы параметров, типов и основных размеров для пластинчатых теплообменников с поверхностью от 1 до 800 квадратных метров, работающие при значениях избыточного давления не ниже 0,002 Мпа и значениях температур рабочих сред от -70 до +200 градусов по Цельсию.

Как использовать?

Существует два основных варианта использования теплообменника для нагрева воды:

1. Первый вариант – подогрев проточной воды. Недостатками этого метода являются ограниченный расход воды, сложность поддержания тепла, отсутствие запасов воды. Плюсы – компактность системы.
2. Нагрев в ёмкости. Теплообменник погружается в бак и заполняется водой. Конструкция позволяет поддерживать температуру длительное время, при этом всегда есть запас воды. Недостаток метода – большие габариты бака требуют много пространства.

Все, что необходимо знать о горячей воде, представлено в этом разделе сайта.

Бытовые модели и цены на них

В данный момент на рынке представлено большое количество приборов для теплообмена, отличающихся друг от друга типом конструкции, скоростью нагрева, объёмом бака и стоимостью.

Пластинчатых

Вот несколько популярных моделей:

1. Р-012-10-19 ПРОМТЕХСЕРВИС. Пластины данной модели изготавливаются из стали. Между пластинами располагаются термопрокладки, эффективно передающие тепло от носителя к приёмнику.

   Прочность конструкции обеспечивается гофрированной поверхностью. Примерная стоимость устройства: 14000 рублей.

2. KAORI Z. Модель паянной разновидности. Потоки направлены по диагонали. Пластины обладают большой площадью теплообмена. Прочная и надёжная модель. Стоимость от 32000 рублей.
3. Innovita ГВС. Бюджетное решение, устанавливается на газовый котёл или теплосеть. Модель предназначена для использования с котлами Innovita. Стоимость от 8000 рублей.

Кожухотрубных

Ниже представлены популярные модели теплообменников кожухообразного типа:

1. ТНГ-1,6-М8/20Г-2-2-И. Популярная модель, часто используемая в промышленности и в быту. Имеет трубные решётки и вертикальный тепловой компенсатор. Цена – от 9000 рублей.
2. Подогреватель кожухотрубный ТТАИ. Конструкция представляет собой две трубки с тонкими стенками разного диаметра, одна вложена в другую. Тонкие стенки способствуют более эффективной отдаче тепла. Устройство компактное и лёгкое в обслуживании. Цена – от 7500 рублей.
3. Bowman 190 кВт. Устройство премиум-класса. Титановые трубки с противокоррозийным покрытием пригодны для взаимодействия с хлорированной и морской водой. Может работать как на нагрев, так и на охлаждение. Цена от 120000 рублей.

Схема

По схеме работы теплообменники делят на две разновидности:

• одноходовые;
• многоходовые.

Одноходовый теплообменник устроен так, что каждая среда протекает через щелевые каналы один раз.

После этого жидкость поступает в сборный коллектор и оттуда — в трубопровод.

При таком исполнении все присоединительные патрубки находятся с одной стороны устройства — на неподвижной плите. Подвижную плиту можно двигать как угодно, так что разбирать теплообменник для обслуживания и ремонта ничто не мешает.

Многоходовая схема применяется в тех случаях, когда в греющей среде после одного прохода остается еще много тепла.

Такое наблюдается в следующих случаях:

• пластины имеют маленькую площадь либо в кассете их установлено малое количество;
• расходы двух сред очень сильно отличаются;
• разность температур греющей и нагреваемой среды невелика, поэтому теплообмен протекает с низкой интенсивностью.

В кассету многоходового пластинчатого теплообменника добавляются пластины только с двумя портами, расположенными с одной стороны. Благодаря этому, каждая среда протекает по каналам два раза или более, так что нагреваемая среда усваивает от греющей намного больше тепла, чем при одноходовой схеме.

Похожие записи:

Как эффективно экономить электричество в квартире Виды шпаклевки для внутренней отделки помещений Ландшафтный дизайн дачного участка: 100 красивых идей Жидкое стекло Дизайн участка на 3 сотки: каких правил надо придерживаться Обзор средств для выгребных ям и септиков доктор робик, в том числе аналоги
