Вилка электрическая: типы и описание

Оглавление

Краткая история электрических вилок

Комплект, при помощи которого осуществляется подключение бытовых приборов к сети электрического тока, называется «штепсельный соединитель». В его состав входят:

розетка – разъём в виде гнезда, к которому подводится электроэнергия;
вилка – неподвижно установленное или соединённое с прибором при помощи кабеля приспособление для подключения к электросети.

Харви Хаббелл Патент на штепсельное соединение в виде розетки и вилки в 1904 году получил Харви Хаббелл. Внедряя новый тип соединения, он предполагал заменить небезопасное подключение электроприборов с помощью ламповых патронов (метод Эдисона). Примерно к 1920 году метод Хаббелла начал внедряться повсеместно. Окончательно утвердиться в качестве безопасного и простого средства доставки электроэнергии к бытовым приборам помогло изобретение Альбертом Бюттнером в 1926 году системы шутцконтакта (Schuko) – комплекта, состоящего из заземлённой с помощью скобообразных контактов розетки и силовой вилки.

Внедрение новшеств в разных странах в XX веке шло параллельно с развитием и утверждением стандартов электрических сетей. Они включают два основных параметра:

напряжение (единица измерения – Вольт);
частота (единица измерения – Герц).

Интересно, что в одной стране может использоваться как один стандарт, так и несколько. Некоторые страны пришли к решению о согласовании стандартов. На сегодняшний день их, по меньшей мере, двенадцать.

Вилки

Электрическая штепсельная вилка — незаменимый в повседневной жизни электротовар. Из-за кажущейся простоты этого устройства мы не задумываемся от том, какую роль оно играет в электропитании наших устройств, поэтому к его выбору надо подходить серьезно. Нет в наличии товара

В любой современной розетке присутствует три контакта (штифта, штыря): фаза (основной, именно по нему поступает напряжение на прибор); ноль (нейтральный, производит обратный ход энергии от прибора к источнику); заземление (защитный, выполняет дублеж нейтрального провода).

Основные параметры вилок.

Все электрические вилки, подключенные к приборам, имеют несколько важных характеристик. Особо важными при покупке являются следующие:

Количество штифтов (зубцов) на вилке. В зависимости от страны производства электроприбора и страны его реализации вилка может иметь разное количество штифтов различной формы. Более подробно о типах вилок можно узнать в конце статьи.
Форма. Обычно электрическая вилка имеет круглую, квадратную или плоскую форму.
Конструкция. Вилки могут быть как литые, так и сборные, преимуществом которых является наличие возможности при необходимости сменить провод.
Стандарт (американский 110-127 Вольт 60 Герц, европейский — 220-240 Вольт 50 Герц).

Корпус современной вилки делается из качественного ударопрочного пластика, благодаря чему существенно увеличивается срок эксплуатации электроприборов. Даже, например, подвергшись сильному воздействию огню, вилка может не утратить своих эксплуатационных свойств, кроме внешнего вида, разумеется

Кроме того любая электрическая вилка должна быть удобна в использовании: она должна иметь удобную форму для подсоединения к сети пользователем и идеально подходить к розетке.

Пожалуй, самое важное значение имеет безопасность электровилки. Производители данного вида электротоваров придают особое значение их безопасной эксплуатации и используют для этого передовые разработки и новейшие технологии

Вилка с заземлением

Примером такого устройства, которое наделено всеми вышеперечисленными особенностями, может являться вилка электрическая с заземлением. Ещё совсем недавно, во времена бывшего СССР, обычный пользователь электроприборов и понятия не имел, что такое заземление. Все потому, что в обычных домах его не было. Для того чтобы установить розетку, необходимо было просто подсоединить к контактам ДВП провода.

Сегодня практически любой электроприбор имеет вилку, на которой присутствует заземление. Но чтобы оно работало, необходимо наличие третьего провода, который отсутствует в большинстве домов старой застройки. Именно поэтому, до того как электрическая вилка, в которой присутствует заземление, будет подключена вами к какому-либо электроприбору, позаботьтесь о том, чтобы в вашей домашней сети был 3-й провод.

Теперь, убедившись в важности выбора качественной электрической вилки и разобравшись в ее параметрах, Вы можете выбрать среди широкого ассортимента наиболее подходящую для Ваших потребностей. Правильно подобранная вилка будет служить вам на протяжении долгих лет

Вилки различных типов

Тип А – это, так называемый, американский тип электрических розеток и вилок. Вилка имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, еще и в Японии. А так же в странах, где напряжение в сети составляет 110 Вольт.

Тип B – аналогичный разъем типа A, но уже с дополнительным круглым контактом заземления. Используется в быту в тех же регионах мира, что вилки и розетки типа А.

Тип C – это наш родной европейский тип розетки и вилки. На вилке имеется два круглых параллельных друг другу контакта. В её конструкции отсутствует третий заземляющий контакт. Это самый популярный в европейских странах тип электрических вилок и розеток, кроме Соединенного Королевства Великобритании, Ирландии, Мальты и Кипра. Используется в быту, где напряжение сети составляет 220 Вольт.

Тип D – это старый британский тип с тремя круглыми контактами, установленными в форме треугольника. При этом один из контактов толще двух других. Данный тип розеток и вилок используется для максимального значения тока в электросетях таких стран, как Индия, Непал, Намибия и на острове Шри-Ланка.

Сфера использования смарт-розеток

включение или выключение бытовых приборов (чайник, будильник, кофе – машина, бойлер, кондиционер, утюг и др.)
для автоматического включения освещения или видеокамеры
с целью открытия входных дверей
включение сигнализации
связь с датчиками домофона или утечки газа и воды
индикация открытия дверей и бессистемное включение света для создания эффекта присутствия людей в доме
автоматическое включение питания по графику (полив, протапливание квартиры)
дистанционное включение электрической сауны

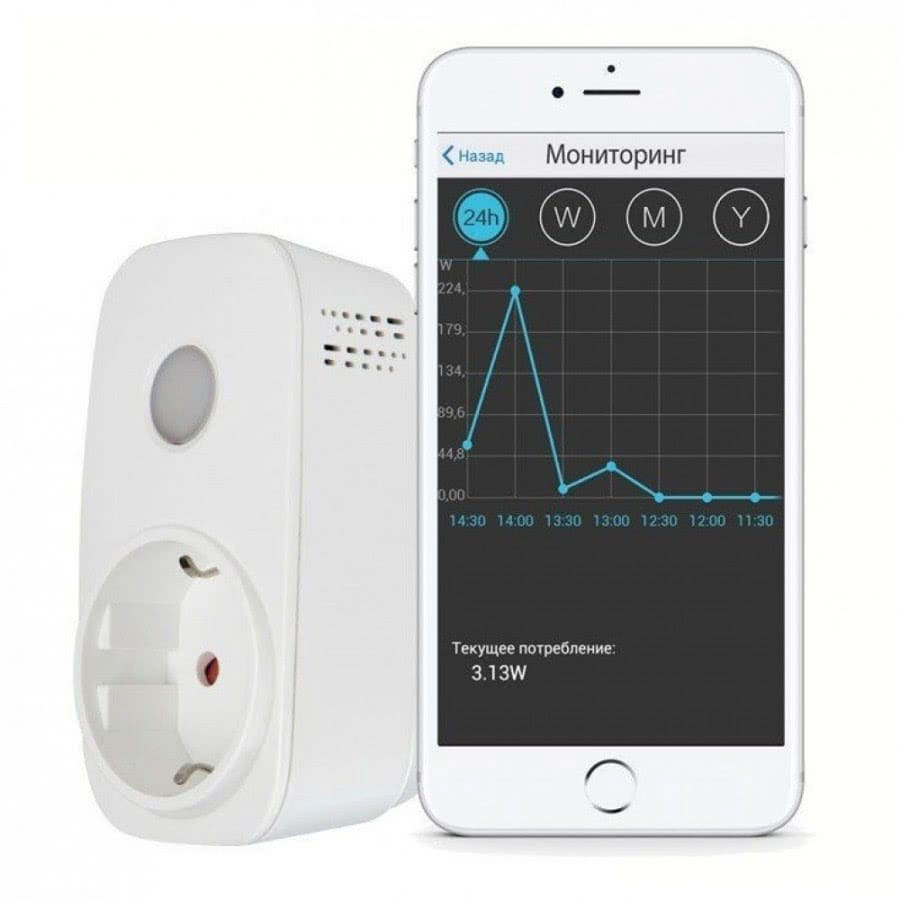

Наибольшее практическое применение нашли умные розетки с датчиком температуры. Основное назначение – автоматический контроль работы термостатического устройства газовых или электрических конвекторов.

Настройка нужной температуры проводится вручную, а дальнейшее управление отопительной системой – это уже функция умной розетки. Причем датчики могут контролировать температуру пола или температуру воздуха в помещении. Приборы с регуляцией температурного режима воздуха нашли более широкое использование и популярность.

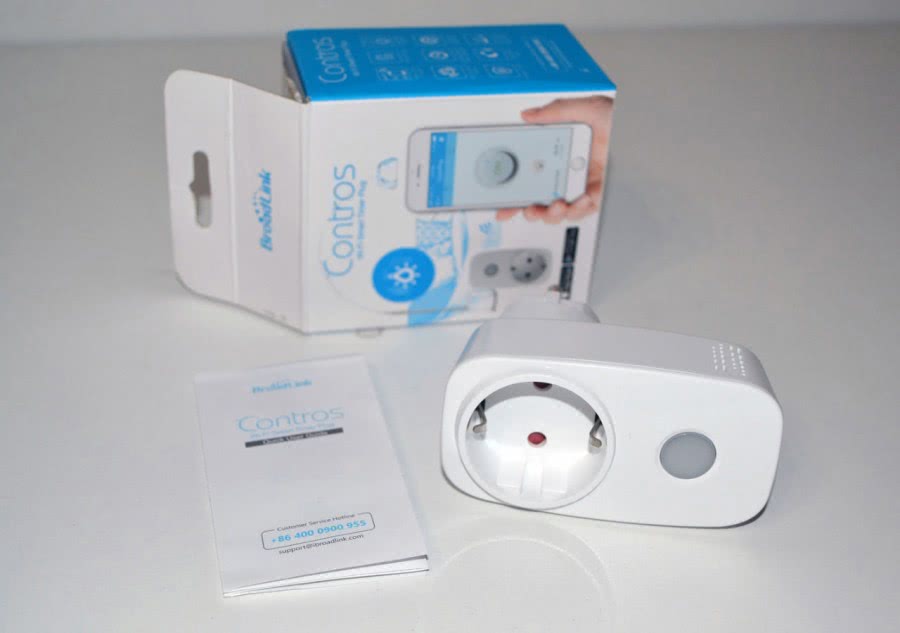

Собравшись приобрести умную розетку, просмотрев в интернете многочисленные фото умных розеток, обыватель находится в растерянности: «Какую розетку выбрать?»

Принцип работы вилки

Рабочая схема электрической вилки следующая: концы провода соединяют с контактами, которые выполняют из латуни, стали или меди (два контакта — фаза и ноль, может быть третий — заземление). Фаза служит для передачи электроэнергии потребителю (прибору), а нулевой, или нейтральный, контакт — для защиты от скачков напряжения и замыканий. Не имеет значения, к каким жилам и в какой последовательности подключают фазу и ноль, но все же надежней соединять контакты с соответствующими токоведущими элементами. Нельзя подключать нейтраль к корпусу или заземлению, так как ноль неразрывно связан с фазой.

Заземляющий контакт не связан с фазным проводом напрямую. Он соединяется с частями, которые не находятся под напряжением, и обеспечивает защиту от замыканий на землю и утечек тока

При подключении заземления важно не перепутать контакты, ведь от этого зависит безопасность эксплуатации оборудования

Вилка — это неотъемлемый элемент штепсельного соединения, с его помощью бытовой прибор подключают к розетке. В каждой стране используют электрофурнитуру разного типа, при этом они имеют схожую конструкцию и аналогичный принцип работы. В России это элементы типа С5 и С6. Из чего состоит вилка электрическая и как она устроена, более подробно описано в ГОСТе 7396.1-89.

Конструктивные особенности

Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.

Устройство неразборной вилки

Монолитная вилка

Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.

Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.

Устройство разборной трехполюсной конструкции

Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.

Устройство конструкции типа С1-В

Строение электровилки типа С1-В

Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.

Конструктивные особенности разборной конструкции типа С6

Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.

Классификация по наличию дополнительных возможностей

Многие разновидности выполняют некоторые дополнительные функции. Розетки подходят для любого типа вилок, обладают специальными возможностями:

Защита от детей. Имеют особую конструкцию — отверстия для вилки сдвигаются в сторону, чтобы предотвратить попытки в них что-то вставить.
Защита от влаги. Такая розетка бывает выносной, например, используется под открытым небом. Ее можно установить в помещении с повышенным уровнем влажности — ванной или кухне.
Таймер. Эти современные конструкции программируются включаться и отключаться в определенное время дня. Удобно, если нужно, чтобы во время отъезда создавался эффект присутствия людей дома. Сейчас в продаже есть розетки с суточным и недельным таймером.
С выключателем. Потребители могут включать или отключать электроэнергию, не вынимая вилку из розетки. Это существенно продлевает срок эксплуатации обоих устройств.
С подсветкой. Подключить нужный электроприбор несложно даже в темной комнате.

С USB-разъемами для зарядки мобильных устройств. Разъемов бывает обычно 1 – 2, но при желании можно найти и больше.
Со счетчиком. Пока не получила широкого распространения. Позволяет увидеть, сколько энергии потребляет то или иное подключенное устройство.
Универсальная бытовая розетка. Используется с английской вилкой, американской и многими другими. Отверстия расположены на ширине, позволяющей устройству оправдывать свое название. В странах СНГ не нашла популярности.

Параметров классификации электрических розеток довольно много. Это особенности конструкции, степень защиты, наличие дополнительных функций. Каждая розетка имеет свое предназначение и сферу использования.

№3. Важные технические параметры розетки

Установку розеток и выключателей лучше доверить профессионалам, если есть хотя бы малейшее сомнение в собственных силах. С другой стороны, кто бы ни брался за установку подобного оборудования, основные технические параметры знать необходимо.

Заземление

Розетки могут быть с заземлением и без него. Выбор зависит от того, есть ли в проводке квартиры заземляющий проводник:

розетка без заземления обычно маркируется 2К, где К – контакт, а цифра – количество контактов. Такие розетки используют тогда, когда заземление не предусмотрено или необязательно;
розетка без заземления маркируется 2К+З, внешне отличается наличием двух металлических планок в гнезде с контактами. Это вариант для домов, где используется трехпроводная сеть.

Стоит отметить, что проводка без заземления сегодня встречается все реже, осталась она только в старых домах.

Номинальные характеристики

Род и сила так, напряжение, частота сети – важнейшие параметрч при выборе розетки. В наших сетях используют переменное напряжение 220 В и частотой 50 Гц, в других странах эти параметры несколько отличаются. Номинальный ток лучше выбирать в зависимости от планируемой нагрузки на данную розетку. Для отечественных условий лучше брать изделия с напряжением 250 В и номинальным током от 10 А, для подключения стиральной машины, электроплиты – 16 А. Специалисты рекомендуют пользоваться при выборе соотношением 4 А – 0,88 кВт.

При выборе розетки и расчете их общего количества в квартире следует учитывать то количество киловатт, которое выделено для вашей квартиры. Если одновременно во все розетки будет подключено мощное оборудование, кабель может перегреться, а это рискует обернуться пожаром. Именно поэтому электрики советуют произвести расчет мощности электрической сети прежде, чем ставить новое оборудование и новые розетки. Подобный расчет выполняет специалист – на это лучше не жалеть денег.

Винтовое и безвинтовое соединение

Не вдаваясь в нюансы монтажа розетки, отметим, что для закрепления жилы в подрозетнике используются специальные винты. Они вкручиваются в пластинку, которая зажимает контакт. Если с течением времени контакт ослабеет, можно будет аккуратно подтянуть винт.

Есть розетки с быстрозажимными контактами, т.е. без винтов. Вместо традиционного зажима фиксация тут осуществляется благодаря специальному отверстию, которое может сужаться и расширяться при нажатии клавиши. Производители подобных изделий обещают, что регулярная профилактика такой системе не нужна, а механизм способен самостоятельно и достаточно надежно поджимать контакт. На деле так оказывается не всегда, а для восстановления контакта придется проделать процедуру куда более сложную, чем просто подкрутить винт.

Кроме того, специалисты советуют брать розетки, где штепсельные разъемы оснащены пружинами – они позволяют более прочно зафиксировать вилку. Если предполагается подключение нескольких розеток шлейфом, то должна быть дополнительна пара контактов, которая упростит процесс монтажа и повысит безопасность соединения.

Разновидности разъемов

В разных странах мира используют розетки, в которых разъемы устроены по-разному. Соответственно, и электроприборы имеют вилку определенной формы, отсюда возникла проблема переходников. Вдаваться в различные варианты и географию их использования не будем (это наглядно представлено на картинке), но отметим, что у нас используют розетки типа C (без заземления) и F (с заземлением).

Чем отличаются розетки в России и Китае

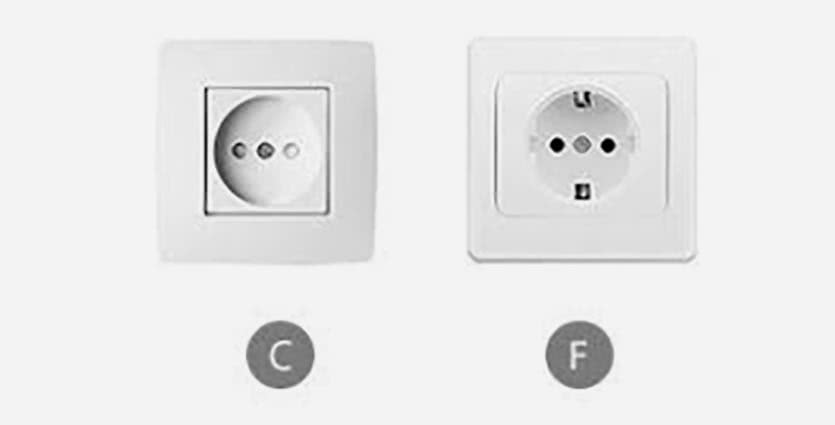

В России распространены два немного разных типа розеток.

Тип C – европейская розетка с двумя круглыми параллельными контактами без третьего контакта заземления. Одни из самых распространенных розеток в Европе.

Тип F – второй по популярности европейский стандарт. Круглые параллельные контакты совпадают с типом С, но при этом используются два металлических зажима с двух сторон вилки для заземления.

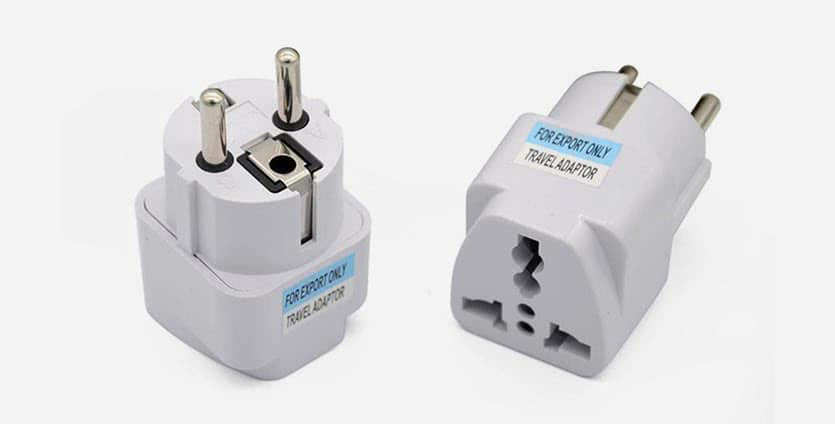

Полезный переходник для подключения китайских устройств в европейские розетки

Именно такие розетки мы устанавливаем чаще всего. Помимо наличия возможности заземлить розетку (этого практически никто не делает) такой тип подключения отличается глубиной вилки.

Вилку типа F можно запросто подключить к розетке типа С, но не наоборот.

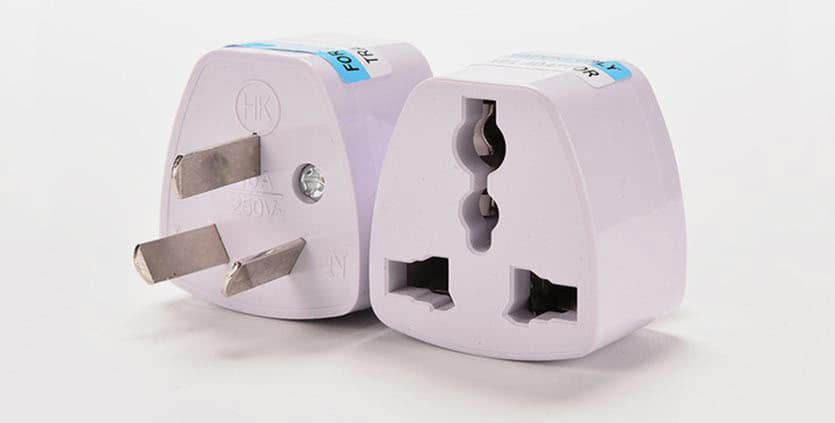

Бесполезный переходник для подключения китайских устройств в европейские розетки

Китайцы к своим гаджетам, отправляемым в Европу, чаще всего кладут переходники именно для типа С, которые банально не достают по глубине при подключении в розетки типа F.

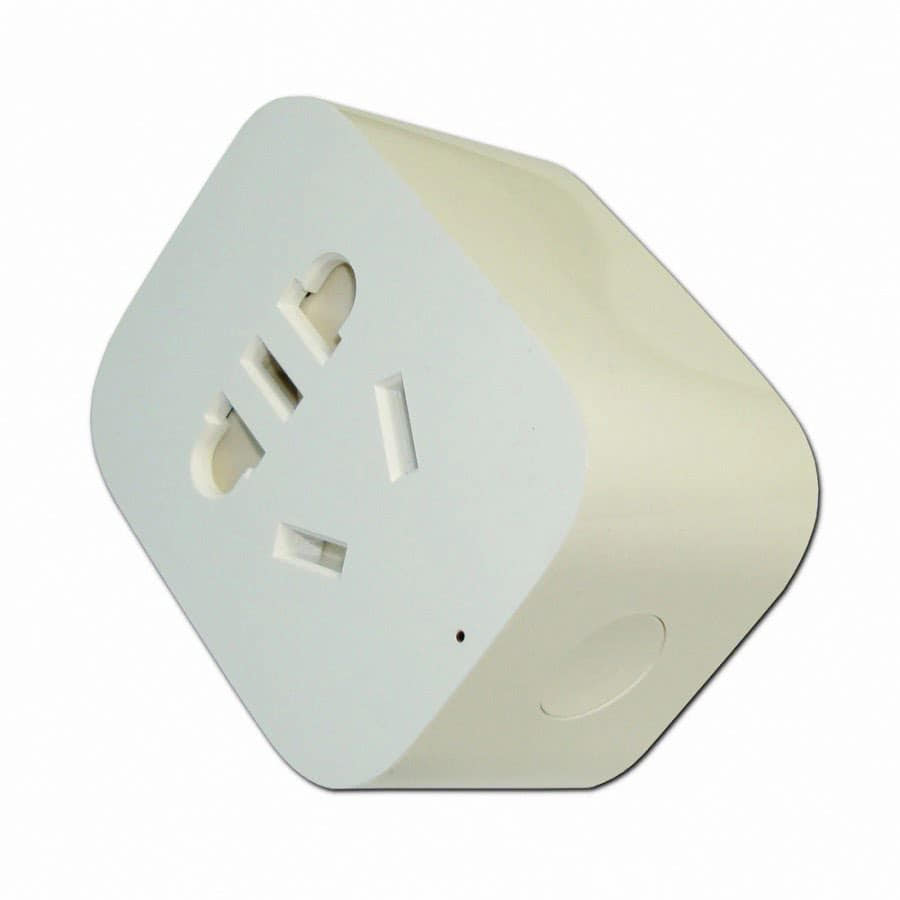

В Китае используется два типа вилок/розеток. И они никак с нашими не совместимы.

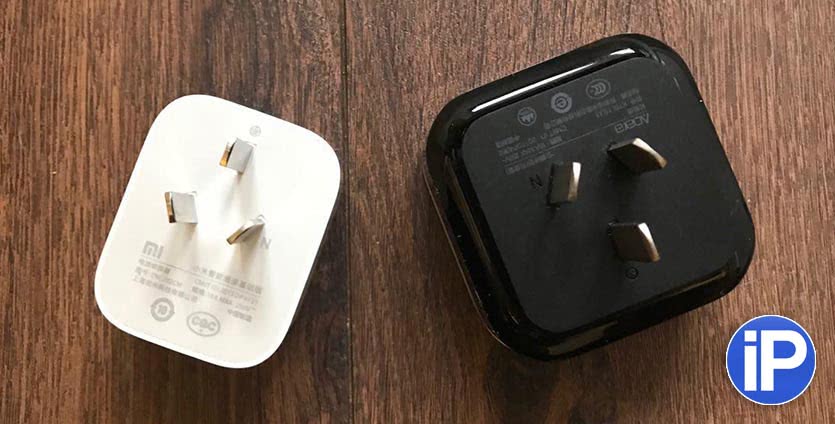

Умные гаджеты Xiaomi: слева вилка типа I на 10А, справа вилка типа I на 16А

Самый распространенный — тип I с парой плоских контактов, которые располагаются под углом друг к другу и отдельным контактом для заземления. В простых зарядках и устройствах слабой мощности заземляющего контакта может не быть.

Второй тип тоже относят к типу I, но он рассчитан на более мощные устройства (16А и 250В).

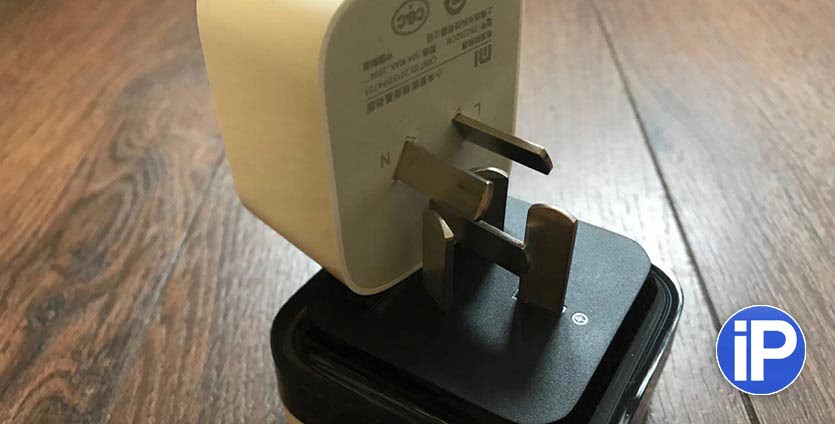

Контакты таких розеток расположены немного шире и на большем расстоянии друг от друга. Штыри на вилках более массивные и на несколько миллиметров больше обычных.

Так, вилку на 16А невозможно использовать с розеткой на 10А, в то же время вилка 10А помещается в 16А розетку.

В большинстве случае такой переходник не помещается в розетку, а купленный на замену глубокий для розеток типа F сильно увеличивает габариты устройства, делая невозможным установку, например, за шкафом или другой мебелью.

Австралия

Австралийская трехфазная розетка с заземлением и нейтралью, номинальная мощность 20 А, IP56. Однофазные двойные 10-амперные австралийские розетки видны на заднем плане.

Стрелки указывают на гнезда в розетке на 50 А. Вилка на 50 А имеет пластиковые выступы, которые проходят через эти слоты, но блокируют ее вставку в розетку на 32 А, поскольку в ней нет этих разъемов. Вилка на 32 А не имеет выступов, поэтому ее можно вставить в любую розетку.

5-контактный штекер на 32 А с прямой ручкой.

В Австралии, Новой Зеландии и многих связанных островных государствах южной части Тихого океана используется стандарт AS / NZS 3123. В этой серии несколько типоразмеров трехфазных розеток с круглыми штырями стандартизированы по номинальному току и цепи нейтрали. Каждая розетка в группе принимает вилки из той же группы в пределах своего номинала, но исключает вилки с более высоким номинальным током, из другой группы или с нейтральным контактом (если в розетке нет вилки). Многофазные вилки и розетки рассчитаны на напряжение до 500 В и имеют заземление. Эти вилки и розетки обычно имеют степень защиты IP56 при правильной установке. Винтовая втулка помогает удерживать вилку и розетку вместе.

В однофазном стандарте AS / NZS 3112, используемом в жилых помещениях, вилки с более низким номинальным током можно вставлять в однофазные розетки с более высоким номинальным током, но не наоборот. Хотя эта функция в некоторой степени отражена в многофазных розетках, она ограничена только вилками в одной группе. Например, одна группа состоит из разъемов на 32 А, 40 А и 50 А, а другая группа — из разъемов на 50, 63 и 80 А. Вилку на 32 А можно подключить к любой розетке на 32 А, 40 А или 50 А в первой группе, однако ее нельзя подключить ни к одной из розеток на 50, 63 или 80 А во второй группе. В стандарте отмечается, что есть два разных несовместимых разъема на 50 А, которые не являются взаимозаменяемыми, поскольку имеют разные размеры физически.

Совместимость сгруппирована следующим образом, так что большие розетки в одной группе могут использовать одну и ту же вилку или любые меньшие вилки только из этой группы:

Вилки	Розетки
Группа	Напряжение	Текущий	110 В, 1 фаза	250 В, 1 фаза	415-500 В 3 фазы
Группа 5/6	Группа 1/2	Группа 7/8	Группа 3/4	Группа 9/10	Группа 11/12	Группа 13/14
32 А	10 А	20 А	32 А	10 А	20 А	32 А	40 А	50 А	50 А	63 А	80 А	100 А	160 А	200 А
5/6	110 В, 1 фаза	32 А		✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘
1/2	250 В, 1 фаза	10 А	✘			✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘
20 А	✘	✘		✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘
7/8	250 В, 1 фаза	32 А	✘	✘	✘		✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘
3/4	415-500В 3 фазы	10 А	✘	✘	✘	✘			✘	✘	✘	✘	✘	✘	✘	✘	✘
20 А	✘	✘	✘	✘	✘		✘	✘	✘	✘	✘	✘	✘	✘	✘
9/10	415-500В 3 фазы	32 А	✘	✘	✘	✘	✘	✘				✘	✘	✘	✘	✘	✘
40 А	✘	✘	✘	✘	✘	✘	✘			✘	✘	✘	✘	✘	✘
50 А	✘	✘	✘	✘	✘	✘	✘	✘		✘	✘	✘	✘	✘	✘
11/12	415-500В 3 фазы	50 А	✘	✘	✘	✘	✘	✘	✘	✘	✘				✘	✘	✘
63 А	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘			✘	✘	✘
80 А	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘		✘	✘	✘
13/14	415-500В 3 фазы	100 А	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘
160 А	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘
200 А	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘	✘

Каждая из трехфазных вилок и розеток доступна как 4-контактная (без нейтрали) или 5-контактная (с нейтралью). Вилку без нейтрального контакта можно вставить в розетку с нейтралью, но обратное невозможно, так как нейтральный контакт блокирует вставку в розетку, в которой нет отверстия для нейтрального проводника.

Из этого видно, что, например, установка розетки на 32 А, 250 В будет совместима только с вилкой на 32 А, и невозможно будет вставить вилки на 10 или 20 А.

В пределах каждой размерной группы вилки и розетки снабжены ключами с помощью определенных «выступов», выступающих снаружи вилок. Вилки с более высоким током имеют больше наконечников, чтобы их нельзя было вставить в розетку с более низким током, но при этом их можно вставить в розетку той же размерной группы, рассчитанную на более высокий ток. Например, 4-контактная вилка на 32 А без нейтрали может подключаться к 5-контактной розетке на 50 А с нейтралью.

Однако 5-контактная вилка на 10 А не может соответствовать 5-контактной розетке на 32 А, поскольку вилки находятся в разных группах, и не только их диаметр различается, но и положение проводников также меняется на несколько градусов (например, группа 7/8 32 Вилка имеет контакты L и N в положении «9 часов» и «3 часа», тогда как вилка группы 1/2 20 A имеет контакты L и N в положении «10 часов» и «2 часа». )

Существуют также вилки и розетки в металлической оболочке, рассчитанные на ток до 63 А, что значительно дороже.

Виды штепсельных розеток с заземлением

Давайте подробнее рассмотрим розетки с заземлением разного вида. Необходимо отметить, что на российском рынке в основном встречаются три основные конструкции. Их название соответствует странам производителям, где они не только изготавливаются, но и в основном применяются.

Французская розетка с заземлением. В ней заземляющий контакт – это штырь, который входит в штепсель при включении в розетку. Правда, придется под такое соединение искать специальный штепсель с отверстием под этот штырь.
Немецкая. В этой конструкции заземляющие контакты располагаются по бокам и представляют собой своеобразные зажимы. С их помощью производиться не только подключение заземляющего контура, но и крепление штепселя в розетке.
Американская. В этой конструкции заземляющие контакты располагаются в отверстиях основных разъемов.

Как показывает практика, в России в основном используются немецкие розетки с заземлением. Конечно, их сегодня выпускают и отечественные производители, поэтому разнообразие форм достаточно большое. Плюс ко всему такие розетки по способу подключения могут быть двух видов: скрытые и открытые (накладные). Скажем прямо, последний вариант сегодня редко используется за счет сложности проведения монтажных работ и подключения, а также за счет потери внешнего вида открытой электропроводки.

Если делать выбор между количеством полюсов и фаз, то оптимальный вариант – розетка двухполюсная с заземляющим контактом трехфазная

Обратите внимание, что эта разновидность бывает и скрытой и открытой. Многие могут сказать, что это трехполюсная розетка, и будут правы. Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники

Вот почему немецкий вариант прижился в нашей стране

Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники. Вот почему немецкий вариант прижился в нашей стране.

Самая простая конструкция – это штепсельная розетка заземления РЗ 001. Это одноместный вариант, который устанавливается в отверстия в стене, где закрепляется специальными зажимами. Предназначается она для подключения бытовых приборов, работающих от сети переменного тока напряжением 220 вольт и номинальным током не больше 10 ампер. Обычно изготавливают такую розетку из фторопласта с пластиковой декоративной крышкой. Контакты латунные.

Что касается категории «накладные розетки». Розетка накладная с заземлением часто используется в быту в виде переноски. Под нее устанавливают диэлектрический материал, к которому и крепят, подключают трехжильный кабель и штепсель. Если это сделал профессиональный электрик, то такое устройство можно использовать в качестве переноски. Почему? Все дело в том, что только электрик может точно рассчитать, какую токовую нагрузку может выдержать и кабель, и розетка с заземлением, и штепсель. И хотя на двух последних это обязательно указывается, то с проводом дело обстоит по-другому. Если не учесть суммарную мощность подключаемых к этой переноске бытовых приборов или электрического инструмента, то это гарантия, что кабель нагреется и сгорит.

Кстати, для переносок можно использовать различные розетки, к примеру, неплохо будет использоваться розетка двойная наружная с заземлением. Это увеличит число подключаемых потребителей.

Заземляющие контуры с защитными функциями, к примеру, с зануляющими, это современное требование электробезопасности. С появлением большого количества бытовых приборов, которые используются человечеством каждый день, повысилась и вероятность ударом электрическим током. И только защитные качества сети и самих приборов помогают избежать больших неприятностей.

Классификация по мощности потребителей

Разделение по разновидностям выполняется, исходя из суммарной мощности электрических приборов, которые можно к ним подключить, то есть потребителей.

Идеальный вариант — отдельная розетка под каждый прибор. Но чаще возникает потребность подключать сразу несколько. Сделать это поможет переносная розетка (иначе называется удлинитель, двоитель, двойник).

Узнать, какой мощностью должна обладать розетка для каждого отдельного предмета бытовой техники, поможет формула: мощность прибора разделить на напряжение. К полученному значению нужно добавить несколько Ампер для «запаса».

Советские конструкции имели мощность 6 и 10А, современные рассчитаны на 16А.

Многие виды данных устройств работают с током 220 Вольт и 50 Герц. Однако эти показатели меняются в зависимости от страны. Например, могут быть разными для Кении, Турции, Греции, Доминиканы, России, Туниса.

Замена поломанной евровилки

Порядок действий при переломе штырьков, оплавлениях:

Срезайте вилку, подлежащую замене, снимайте наружную изолирующую оболочку провода.
Зачищайте 3 жилы на 20 мм, скручивайте их, зачистите до 10 мм изоляции проводков – этого хватит для самостоятельной подключения новой вилки. Бокорезами откусите ненужное.
Чтобы улучшить контакт плоскогубцами, (если провод одножильный, жесткий), загните медные концы провода, присоединяйте провода.
Шнуры для подключения стиральных машин, холодильников, другой техники имеют три контакта, разделяемых цветами. Ноль – это синий цвет изоляции провода, заземление – желтый и зеленый, фаза – последний (оттенки возможны разные, обычно коричневый). Для корректной замены нужно присоединить землю к контакту по центру, остальные два к штырям, какой куда роли не играет.
Зажмите кабель перемычкой из пластика – она зафиксирует его в области посадки.
Собирайте корпус евровилки, скрепляйте конструкцию винтом.

Как видите, порядок действий простой, нужно только соблюдать последовательность.

Особенности замены разных видов электрических вилок

Замена конструкции европейского образца

Этапы замены электрической вилки европейского образа

Как правило, необходимость в замене возникает, когда была нарушена целостность одного из штырьков. Технология достаточно простая:

Замена начинается с демонтажа старой евровилки и удаления внешней оболочки с провода. От конца удаляется не менее 5 см.
Каждая жила провода зачищается приблизительно на 15 мм. Этой длины будет достаточно для подключения проводов в конструкции европейского образца.
Все оголенные жилы обрезаются таким образом, чтобы длина оголенных проводов была не более 10 мм. Этого достаточно, чтобы заменить вилку новой самостоятельно.
Для обеспечения надежного контакта требуется с помощью плоскогубцев подогнуть концы проводов.
Следующий этап – правильное подключение проводов. Большинство шнуров оснащено тремя проводами. Коричневый – фаза, желтый или зеленый – заземление, синий – ноль.
Чтобы вилка не шаталась, ее нужно хорошо зафиксировать, зажав провод пластиковой перемычкой.
Завершающий этап – собрать рабочий механизм и проверить его работоспособность.

Замена старой электровилки советского образца

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В

Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:

Демонтируется старый корпус и разбирается.
Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода

При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.

Какая вилка лучше?

Среди профессиональных электриков существует мнение, что литая вилка все же надежнее. Это относится к качественным изделиям известных производителей.

Соединение провода со штырями происходит на производстве путем пайки или, в очень редких случаях, обжима. Последующее герметичное литье корпуса надежно защищает место соединения, а также препятствует окислительным процессам на этом отрезке.

Единственное слабое место у подобного изделия – это соединение проводника с вилкой. Если произошел обрыв, лучше не пытаться разобрать литой вариант изделия. Решившись починить прибор, следует подсоединить к проводу разборную вилку.

Как правильно поменять

Процедура замены вилки зависит от конкретной разновидности. Выяснив модель и особенности конструкции, нужно изучить соответствующую инструкцию.

С1-b

Перед заменой модели С1-b нужно правильно подготовить окончания проводов. Сначала обрезают шнур интервалом не более 5 см от начала корпуса вилки. Если в результате некачественного соединения вилка перегрелась, то изоляция рядом с корпусом станет жесткой и потребуется ее заменить. На окончаниях проводов формируют кольца, а затем на винты монтируют гроверы пружинного типа и шайбы с плоской поверхностью. Данную конструкцию соединяют с винтами.

Важно закрутить винты в штыри до предела, после чего можно подсоединять провод к следующему штырю. Монтаж проводят с помощью выступов в корпусе, помещая их в специальные выемки. К проводу прикладывают планку и крепежными винтами фиксируют на корпусе

Если изоляция получается тонкой, сверху рекомендуется зафиксировать резиновую либо альтернативную по материалу трубку, чтобы исключить истирание. В завершение остается скрепить части корпуса и закрутить винт

К проводу прикладывают планку и крепежными винтами фиксируют на корпусе. Если изоляция получается тонкой, сверху рекомендуется зафиксировать резиновую либо альтернативную по материалу трубку, чтобы исключить истирание. В завершение остается скрепить части корпуса и закрутить винт.

C6

Подготовку проводов при замене вилки С6 выполняют по аналогии с предыдущей моделью. Чтобы заменить деталь, нужно также провести демонтаж и последующую сборку нового корпуса. Если в базовой комплектации не прилагаются вилки гроверов, потребуется купить их отдельно. Провод желтого цвета можно подключать только к заземляющему элементу. Как правило, он размещен между контактными площадками штырей. В двухполюсной разновидности провода элемент заземления не предполагается, поэтому место для него внутри корпуса будет свободным.

C5 или С6 при помощи наращивания

Часто происходят ситуации, когда электровилка неисправна, и срочно возникает потребность в использовании электроприбора. Для устранения проблемы можно взять любой другой неисправный прибор и задействовать его сетевую вилку. Провод на старом приборе обрезают, оставляя его максимально возможную длину. Для наращивания достаточно 15 см шнура. Оболочку шнуров аккуратно режут на длину 10 см и извлекают провода, при этом оставляя на месте оболочку.

На следующей стадии длину проводников подгоняют так, чтобы сдвинуть места будущих колец из окончаний проводов

Важно учитывать при подгонке, что допускается соединять друг с другом только провода одного цвета. С них убирают изоляцию на длину порядка 15 мм и скручивают. Для прочного контакта хватит трех витков обвития

Для прочного контакта хватит трех витков обвития.

Скрепленные провода помещают в разрезанную оболочку одного из кабелей. Потребность в изоляции соединений отсутствует, поскольку за счет смещения скрутов нет риска соприкосновения оголенных участков проводов. Затем остается только перемотать изолентой место соединения кабеля.

Сколько это стоит?

Цены и описания на все электроустановочные изделия Florence можно найти в карточках товара разделе «Каталог продукции». Вот товарные карточки одинарной розетки с защитными шторками и аналогичной розетки без защитных шторок (цены на розетки зависят от цветов, белые и бежевые розетки немного дешевле, серые и черные немного дороже).

Различие в цене на одинарную розетку с защитными шторками и без защитных шторок в серии электроустановочных изделий Florence составляет около 16%. Если в квартире есть маленькие дети, то мы однозначно рекомендуем устанавливать розетки с защитными шторками.
