Классификация винтовых свай

Разновидности свай по области применения

При строительстве на талых грунтах (промерзает – оттаивает) учитывается объемы возводимых объектов. В зависимости от этого определяются размеры лопастей. Винтовые конструкции можно устанавливать в регионах с любыми погодными условиями, кроме скального грунта (допускаются небольшие архитектурные формы). Их использование сокращает сроки строительства в 2,5 раза по сравнению с другими технологиями.

Многовитковые рекомендованы для скальных и полускальных, пучинистых грунтов. В многолетнемерзлом грунте устанавливают узколопастные конструкции при соотношении диаметра лопасти к стволу более 1,5. Предварительно бурят лидерную скважину, соблюдая требуемые нормы. Такие конструкции обеспечивают точность установки, что трудно достичь при многолопастном варианте. Широколопастная модификация требует большого профессионализма при выполнении монтажных работ.

При установке того или иного типа свай учитываются такие показатели, как грунтовые условия, площадь строительных работ.

Типоразмеры винтовых свай для фундамента

Изготовление и установка винтовых свай своими руками

Фундамент на винтовых сваях – это универсальная конструкция, которую возводят на любых грунтах. Работы могут проводиться при самых низких температурах, во время осадков, во всех климатических широтах. Для малоэтажного строения винтовые сваи своими руками можно сделать при помощи сварочного аппарата, стальной трубы и листовой стали. Данный тип фундамента пользуется популярностью, так как является самым надежным на сложных грунтах, на уклонных, водных, болотистых участках. К его преимуществам относятся легкий монтаж и низкая себестоимость.

Устройство винтовой сваи

Винтовая свая изготавливается из высокопрочной стали. От внешних факторов она защищается покрытием на основе эпоксидной смолы или антикоррозионной грунтовкой. В целом изделие представляет собой конструкцию из 3-х частей:

Нижний конец трубы имеет заостренную (коническую) форму. Верхний конец представляет собой оголовок, который приваривается после вкручивания трубы в грунт и заливки в нее бетонного раствора. Параметры всех частей конструкции зависят от веса строения, габаритов фундамента, типа грунта. Лучше не подбирать их приблизительно, а заказать расчет в проектной организации. Так Вы будете уверены, что изготовление свай происходит с соблюдением норм строительства и с учетом особенностей грунта.

Материалы для изготовления

Для изготовления винтовой сваи требуются знать следующие данные:

• длина трубы;
• диаметр трубы;
• длина наконечника;
• шаг лопасти;
• диаметр лопасти;
• угол наклона лопасти к плоскости;
• линия приваривания винта к трубе;
• толщина стали (для частного домостроения равна 4 мм).

Для примера приводим значения диаметра трубы и условия применения данных свай в строительстве:

• 57 мм – для легких заборов (диаметр лопасти 200 мм);
• 102-108 мм – для домов каркасного типа (шаг винта 50 мм, диаметр винта 300 мм);
• 133 мм – для домов из камня, кирпича, дерева, различных блоков;
• 159-325 мм – для тяжеловесных зданий, включая многоэтажные и промышленные.

Процесс изготовления

Итак, Вы решили построить небольшой дом, гараж, хозпостройку на фундаменте данного типа. Длина каждой сваи не должна быть меньше 200 мм. Их изготовление потребует наличия следующих материалов:

• труба подходящего диаметра;
• лопасть подходящего диаметра и шага;
• конусообразный наконечник (например, длиной 150 мм).

Для работ потребуется электрический сварочный аппарат и электроды 3 мм. Лопасти и конусы нарезают из листовой стали, при этом следует учесть особую конфигурацию винтов. Конус размечают в виде равнобедренного треугольника с основанием, равным длине окружности. Длина сторон равна длина конуса (Скачать чертеж).

Важно: самостоятельное изготовление и сварка частей должны проводиться с четким соблюдением параметров. Малейшие изменения могут привести к нарушению технологии. Например, незначительный сдвиг угла на винте приводит к браку в изделии и невозможности его использования

Например, незначительный сдвиг угла на винте приводит к браку в изделии и невозможности его использования.

Установка своими руками

Сваи можно ввинтить в землю при помощи ручных приспособлений. Самое простое из них – металлическая труба, которую вставляют в петли, заранее приваренные к верхней части основы. Их делают из арматуры d=10 мм. Эту трубу толкают, как рычаг, она вращает сваю, происходит ее ввинчивание в грунт. Подробно установка винтовых свай своими руками основана на определенной последовательности действий. Соблюдайте данную инструкцию:

1. Проведите разметку свай на участке согласно расчетам фундамента. Максимальное расстояние между ними не должно превышать 3 м, самым надежным считается расстояние 2 м.
2. Каждую трубу установите строго вертикально острым концом с лопастью вниз.
3. При помощи трубы или лома, вставляемых в петли и используемых, как рычаг, ввинтите сваю в грунт. Минимальное заглубление составляет 1,5 м. Если грунт состоит из суглинка и глины, вворачивание продолжают сквозь них до твердого слоя земли.

Заключительные работы

Высота над грунтом должна соответствовать проектным расчетам. Она может быть разной, если участок имеет уклоны, возвышения. Именно поэтому фундамент такого типа не требует предварительного выравнивания участка. Главное, чтобы верхний край всех труб находился на одном уровне (контролируют лазерным строительным уровнем).

После установки свай в их полость заливают бетон М300. Для изготовления 1 м3 берут:

После застывания раствора к верхней части каждой сваи приваривают оголовок. Он имеет цилиндрическую основу с квадратной “крышкой”. К ростверкам прикрепляется обвязка. Она изготавливается из любого материала в зависимости от самого строения: двутавр, швеллер, брус, железобетонная плита.

Рейтинг качественных и недорогих конструкций

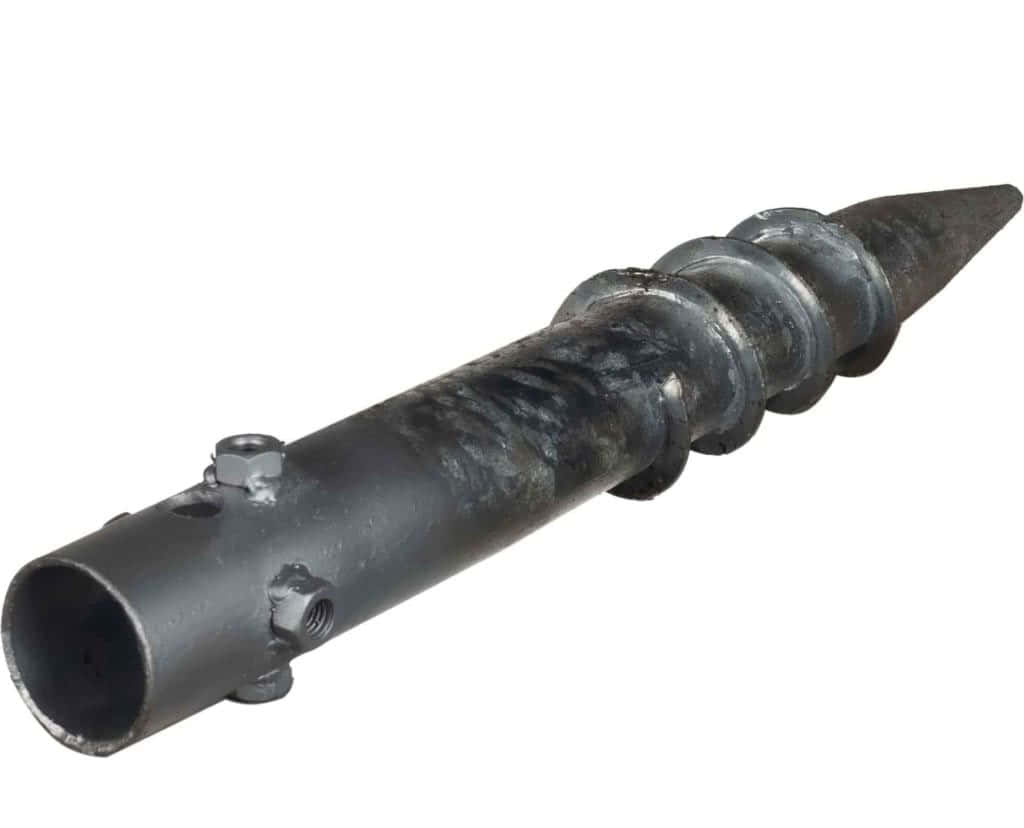

Свайбер N57*490 (82665244)

Надежная и прочная конструкция от отечественного производителя. По характеристикам и сроку службы превосходит железобетонные изделия. Весит 1,998 кг. При изготовлении используется высококачественная сталь. Модель серого цвета. Диаметр – 57 мм, высота – 490 мм. Может использоваться для подъема дома.

свая Свайбер N57*490 (82665244)

Достоинства:

• заводской товар;
• долгий срок службы;
• практичность;
• надежность;
• прочность.

Недостатки:

СВСН/57*200*1500

Продукция российской компании оснащена 4 лопастями. Длина изделия – 150 см, диаметр – 5,7 см. Стенки у конструкции 3 мм, диаметр лопастей – 20 см, толщина лопастей – 4 мм. Покрытие разнится. Встречается три варианта: цинк (использование метода горячего цинкования), премиум (используется двухупаковочная эмаль на основе  полуотвержденной смолы) и стандарт (на основе акриловой смолы).

Цена приобретения – 1020 рублей.

свая СВСН/57*200*1500

Достоинства:

• гарантия от производителя;
• долговечность (от 70 до 120 лет в зависимости от вида защитного покрытия);
• соотношение цены и качества;
• отсутствие в продаже брака.

Недостатки:

СВСН/76*250*2000

Четырехлопастное изделие изготавливается отечественным предприятием. Относится к категории тонкостенных. Параметры: 76*2000 мм. Диаметр лопастей – 25 см. Продукт поступает на реализацию с базовым, цинковым или премиум покрытием. От этого зависит срок эксплуатации: от 70 до 120 лет. Используется для возведения объектов капитальных и временных. Возможно повторное использование.

Цена покупки – 1500 рублей.

свая СВСН/76*250*2000

Достоинства:

• долгий срок службы;
• скорость установки;
• возможность повторного использования;
• надежность;
• качество покрытия.

Недостатки:

Классификация свай

Винтовые сваи классифицируются по нескольким параметрам, например, материалу, из которого изготовлены, конструктивным и функциональным особенностям. Исходя из материала изготовления выделяют:

• сваи из железобетона (наиболее устойчивые к нагрузкам конструкции, которые, как правило, используются при возведении крупных объектов);
• сваи из металла (наиболее просты в установке, имеют небольшой вес);
• буронабивные и буроинъекционные сваи.

Сваи из железобетона — самые надежныеИсточник block-gbi.ru

Такие конструкции применяются в двух случаях: для возведения помещений с большим весом и для укрепления уже готовой конструкции. Буронабивные сваи отлично удерживают грунт от осыпания и оседания.

Что касается конструктивных и функциональных особенностей, то исходя из этих характеристик сваи делятся на:

• висячие;
• стойки;
• забивные сваи, изготовленные из железобетона.

Сваи-стойки заглубляют в рыхлый грунт до достижения ими твердой почвы, на которую делают упор. Таким образом происходит передача нагрузки от сваи к твердой почве. Следовательно, практически вся нагрузка (80%) распределяется не на элемент конструкции, а на твердую почву.

Такой тип свай рекомендуется использовать только в том случае, когда под мягкой и рыхлой почвой находится прочное основание.

Висячие сваи прочно укрепляются в почве Источник svaisnab.ru

Висячие сваи, в отличие от стоек, не передают нагрузку на твердую почву, а благодаря своим характеристикам прочно укрепляются в ней. Болты имеют специфическую шероховатость, что при вкручивании в почву дает максимальное сцепление. К такому типу свай относят буронабивные. После пробуривания почвы в нее заливается бетон. Вследствие чего более 70% всей нагрузки приходится не на стержень элемента, а на его стенки, что позволяет избежать обрушивания конструкции. С помощью таких элементов чаще строятся каркасные дома на сваях.

Разновидности опор

Производители свай предлагают несколько видов изделий. Они различаются по нескольким критериям:

• размерам;
• наконечникам;
• по ширине и количеству лопастей;
• типу стали (материалу изготовления);
• защитному покрытию.

По диаметру и длине

Длина опоры в каждом случае рассчитывается индивидуально

При этом важно учитывать несколько показателей:

• глубину, на которой залегает плотный грунт;
• глубину промерзания почвы в регионе;
• высоту цокольного этажа.

Диаметр и длина винтовых свай  рассчитывается индивидуально.

В большинстве случаев длина опоры варьируется в пределах 2500-3500 см.

Диаметр опор — от 57 мм до 130 мм. От этого показателя зависит прочность готовой конструкции и несущая способность фундамента. Производители предлагают несколько вариантов изделий:

1. Маленький диаметр опоры 57 мм. Для такой сваи нагрузка составляет 800 кг. Сфера использования такого фундамента относительно узкая: установка ограждений из сетки-рабицы или штакетника.
2. Труба диаметром 76 мм. Она подходит для строительства заборов из частого штакетника или профнастила. Максимальная нагрузка достигает 3000 кг.
3. Диаметр 89 мм. Использовать опоры можно для возведения беседок, легких гаражей, хозпостроек, веранды. Несущая способность достигает 4-5 т.
4. Диаметр 108 мм. Такие трубы рекомендуют при строительстве небольших бревенчатых срубов и каркасных домов. Опора выдерживает до 5-9 т.
5. Диаметр 133 мм. Сваи с максимальной нагрузкой 12-14 т используются в малоэтажном строительстве, когда в качестве строительных материалов используется кирпич или газосиликатные блоки.

По типу наконечников

Винтовые сваи бывают 2 видов:

1. Литые. Такие элементы изготавливаются путем литья, в результате наконечник с лопастью представляет собой единую деталь. Они характеризуются повышенной прочностью, однако их цены выше. Применять их рекомендуют на твердых каменистых почвах.
2. Сварные. Эти наконечники изготавливаются путем приваривания лопасти к наконечнику. Низкая цена объясняется относительно низкой прочностью. Если такую опору попытаться поднять из земли, есть высокий риск срыва лопасти.

Винтовые сваи бывают литые и сварные.

По количеству лопастей

Опоры бывают:

1. Однолопастными. Их рекомендуют к использованию на грунте с высокой несущей способностью. Однолопастные сваи со сварным наконечником быстро достигают критической нагрузки, что вызывает срыв лопасти.
2. Многолопастными. Наличие 2 лопастей обеспечивает повышенную стойкость к горизонтальным, вдавливающим и выдергивающим нагрузкам.

По материалу изготовления

В зависимости от применяемой стали выделяют несколько видов опор:

• сталь СТ3 — из нее производят сваи, подходящие для грунта со слабой химической агрессивностью;
• Ст20 — такой сплав рекомендуют для работ на почвах средней химической агрессивности;
• опоры из стали 30ХМА и 09Г2С подходят для высокой химической агрессивности среды.

Сваи различаются по материалу изготовления.

По типу защитного покрытия

Стальные опоры после установки будут взаимодействовать с влагой, поэтому им необходима надежная наружная защита от коррозии. Лучше всего выбирать изделия, которые уже обработаны защитным составом на заводе. Существует несколько типов покрытий. Максимальную защиту обеспечивают эпоксидные и полиуретановые составы, а также цинкование холодным способом.

По области применения

Сваи различаются шириной и расположением лопастей, строением наконечника. Эти особенности влияют на эксплуатационные характеристики. По области применения винтовые опоры делят на 4 категории:

1. Изделия с 1 широкой лопастью, которая расположена на коротком наконечнике. Они подходят для работы на любых грунтах. Для строительства частных домов из блоков следует брать опоры большого диаметра и соблюдать малый шаг при установке.
2. Сваи с 2 лопастями, расположенными на разной высоте. Для установки такого фундамента требуется специализированная техника. Опоры подходят для строительства 2-этажных дачных домов и характеризуются повышенной устойчивостью к усадке и выдергиванию.
3. Изделия многовитковые с длинным наконечником и узкими лопастями разработаны для установки в каменистый грунт.
4. Сваи без острого наконечника имеют ограниченные функции и предназначены для строительства в условиях вечной мерзлоты.

Сваи имеют разные области применения.

Характеристика винтовых свай и их размеры

Винтовые сваи имеют различные характеристики. Их не так много: из важнейших следует выделить длину, диаметр сечения и массу элемента

Также для применения в строительстве важно знать свойства материала, который служит сырьем для изготовления конкретной марки свай, и ряд дополнительных параметров

Технология использования винтовых свай в строительстве имеет историю в несколько столетий. За этот период изделия доказали свою практическую ценность и заслужили повсеместное применение для возведения зданий и сооружений различных характеристик и назначения.

Размеры винтовых свай отличаются большим разнообразием, но все они разработаны с учетом практической ценности и оптимального применения в строительстве.

ВЕС, МАССА И РАЗМЕРЫ ВИНТОВЫХ СВАЙ

Сваи винтовые имеют вес и размеры, разработанные и утвержденные строго в соответствие с ГОСТами. А нормативные документы, в свою очередь, основаны на многочисленных практических испытаниях и экспертизах. В ходе такого многоступенчатого процесса удалось подобрать оптимальные размеры с учетом несущих характеристик.

Размеры винтовых свай

В приведенной ниже таблице указано соответствие диаметров и длины сваи к рабочей массе конструктивного элемента.

Диаметр винтовых свай служит ключевым параметром при использовании в строительстве. Длина может быть изменена с помощью простой нарезки первоначального прута, а вот диаметр закладывается в проекте и с учетом этого изготавливается на производстве. Архитектор, при выборе свайно-винтового типа основания для будущего строения, обязан точно рассчитать не только параметры фундамента, но и оптимальные габариты и характеристики свай.

Вес, размер, масса и другие характеристики винтовых свай

Рассмотрим винтовые сваи, размеры и характеристики которых играют важную роль при формировании несущей способности фундамента. Установлены средние несущие способности для каждого типа сваи: например, диаметр 76 мм обеспечивает надежную опору для нагрузки в 3 тонны; диаметр 108 мм увеличивает несущую способность до 5-7 тонн. Особенность конструкции заключается в том, что вес самой сваи не оказывает влияния на несущие характеристики будущего основания.

Самая распространенная длина сваи составляет 2,5 метра. Такая величина обеспечивает надежность конструкции и качество основания для любого типа здания. В целом, на современном строительном рынке присутствуют сваи с длиной от 0,5 метра до 11,5. Хотя большинство из них редко применяются в производстве.

Как уже упоминалось, вес винтовой сваи 108 мм способен обеспечить достаточную опору для нагрузки до 7 тонн. Отсюда следует вывод – конструкция сваи служит лучшим примером рационального использование материалов. При минимальных вложениях и точном следовании проекту удается создавать строения высокой прочности и безопасности.

ВИНТОВЫЕ СВАИ: СВЯЗЬ РАЗМЕРОВ И ДОПУСТИМОЙ НАГРУЗКИ

При организации строительства следует тщательно подойти к разработке проекта – так вы получите отличный результат и сократите не только расходы и время производства работ, но и риски деформаций конструкции со временем.

Размеры сваи обеспечивают определенный показатель нагрузки, которую они способны выдержать. При расчете свай требуется знать все конструктивные элементы и параметры каждой части строения. Архитектор анализирует материалы, используемые в строительстве, конструкцию здания, показатели нагрузки на основание и многое другое. Только после тщательного расчета можно определить лучшим тип сваи, без лишних трат и с достаточной прочностью.

При расчете свай закладывается некоторый процент «для запаса прочности» — это обязательно и описывается в проекте.

КАКОЙ ДИАМЕТР СВАЙ ВЫБРАТЬ

Сваи винтовые большого диаметра гарантируют высокую прочность, но при строительстве малого здания не смысла тратить деньги на не реализуемый потенциал. Поэтому к выбору сваи следует подходить внимательно и учитывать многие факторы.

Критерии выбора винтовых свай

Какие винтовые сваи выбрать для строительства каркасного дома? При покупке этого элемента нужно обратить внимание на несколько следующих нюансов: предназначение строения, и какой будет нагрузка на фундамент. В целом, при выборе нужно обращать внимание только на диаметр изделия

Винтовые сваи разделяются на несколько разновидностей:

• Изделие с диаметром трубы 57 мм. Этот вариант используется только для ограждений маленькой массы;
• Второй вариант — 76 мм в диаметре. На них можно возводить легкие строения бытового назначения. Общая нагрузка на фундамент из таких свай может достигать максимум 3 тонн;
• Более прочный вариант — 89 мм. Такой фундамент способен выдерживать нагрузку 3-5 тонн. Их используют только для одноэтажных зданий, или пристройки к основному зданию;
• Самый надежный вариант свай для фундамента, изделия с диаметром 108 мм. Они рассчитаны на нагрузку от 5 до 7 тонн. На них можно возводить многоэтажные каркасные, деревянные или даже каменные дома.

Важно! Иногда, если длина купленных свай кажется недостаточной, приходится их удлинять методом сварки. В этом процессе важно сохранить все качества изделия, поэтому в месте соединения двух отрезков обязательно используется металлическая муфта

Также винтовые сваи можно разделить еще на две разновидности, что тоже важно при покупке изделия:

Изделия со сварным наконечником. Лопасти привариваются к нижней части свай. Для этого используется специальный способ варки, с помощью электросварки и плазменной резки. Толщина лопастей – 3-5 мм. Для предотвращения коррозии изделие покрывается оцинкованным покрытием, которое наносится холодным и горячим способом;

Изделия с литым наконечником. Они служат минимум 100 лет. Они изготавливаются специальной методикой точного литья с холодной теплообработкой (это предназначено для повышения прочности), а в качестве сырья используется сталь высшего качества. Для предотвращения ржавчины готовое изделие покрывается эпоксидной смолой, либо эмалью.

В этом случае разница между сваями, сварными и литыми, заключается в их долговечности и стоимости. В целом, оба варианта считаются хорошими, все зависит от предполагаемого эксплуатационного срока жилища.

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

• На висячих сваях;

• На подпорных сваях.

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

1. Винтовые (вкручиваемые) стальные.

2. Забивные железобетонные.

3. Буронабивные из асбестоцементной трубы и железобетона внутри.

Виды свай для разных типов фундамента

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Как выбрать стержни?

Выбирая изделия, нужно учитывать:

1. Тип и вес сооружения.
2. Несущую способность опоры.
3. Геологические условия участка.

Рассчитав суммарные нагрузки и используя справочную информацию о сопротивлении грунта, выбирают количество свай с учетом их несущей способности. Последний параметр напрямую связан с диаметром и длиной опоры. Длину выбирают, исходя из глубины промерзания грунта и высоты цоколя.

Рекомендации по выбору диаметра свай:

• Ø57 мм – заборы из сетки, легковесные конструкции;
• Ø76 мм – тяжелые ограждения из кирпича и профнастила;
• Ø89 мм – пристройки, террасы, гаражи, хозяйственные постройки;
• Ø108 мм – малоэтажные дома, дачи, бани, ангары;
• Ø 133 мм – тяжеловесные постройки весом до 12 т.

О размерах и диаметрах винтовых свай читайте в этой статье, как выбрать опоры для разных типов фундаментов — в этой. О винтовых сваях 108 расскажет эта статья.

Виды винтовых свай

В зависимости от материала изготовления винтовые сваи различаются на типы:

1. Металлические сваи – стальные изделия из профильной трубы. Отличаются недорогой стоимостью и возможностью ручного монтажа.
2. Железобетонные сваи – изделия, изготовленные из бетона, упрочненные армированным каркасом (подробнее об армировании свай читайте тут). Столбы имеют винтовую часть и оснащены металлическим наконечником. Отличаются повышенной несущей способностью и сроком службы от 100 лет за счет стойкости бетона к коррозийным процессам.

Металлические винтовые сваи по конфигурации лопастей различаются на:

• лопастные;
• спиральные;
• комбинированные.

По способу изготовления наконечников:

• литые;
• сварные;
• кованные.

По способу нанесения антикоррозионного покрытия:

• нанесение обмазочных материалов;
• холодное оцинкование;
• горячее оцинкование.

Подробнее о том, каких видов бывают винтовые сваи, можно узнать здесь, об оцинкованных винтовых сваях читайте здесь, о бетонных — тут, о металлических — тут.

Заводское производство и самостоятельное изготовление

Бетонные винтовые сваи изготавливают только на заводах, поскольку технология производства предполагает использование виброоборудования и сушильных камер. Металлические сваи можно сделать в домашних условиях при умении обращаться со сварочным аппаратом и болгаркой.

Себестоимость самодельных опор выходит в 3 раза дешевле покупных изделий, но нужно учитывать такие факторы:

Использовать профильные трубы из высокопрочных марок стали. Для лопастей применять листовую сталь толщиной не ниже 4–5 мм

Уделять внимание прочности сварочных швов. Выбирать качественные гидроизоляционные материалы

Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам. В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут.

Размеры опор

Характеристики винтовых свай:

• длина трубы – от 1 м;
• диаметр сечения – от 57 мм;
• толщина стенки трубы – от 3,5 мм;
• толщина лопасти – 4–5 мм;
• диаметр лопасти – 150–300 мм.

Сваи с такими размерами обеспечивают необходимую несущую способность для легковесных сооружений, построенных на суглинистых почвах, которые преобладают на территории Московского региона и других областей РФ.

Нагрузка

Допустимая нагрузка на фундамент определяется типом грунта, а также несущей способностью одной опоры. Характеристика винтовой металлической сваи зависит от длины столба, а также диаметра трубы и лопастей. Подробнее о нагрузке на винтовые сваи можно узнать тут.

Зависимость параметров отражена в таблице:

Какие типы опор используют для устройства оснований из свай в зависимости от материала?

Опоры также различаются между собой по материалу изготовления. На практике используют железобетонные, стальные, деревянные и пластиковые изделия.

Выбирая вариант силовой конструкции, обращают внимание на:

• прочностные характеристики;
• срок службы,
• стойкость к внешней среде;
• стоимость изделия.

Пластиковые

ПВХ трубы в качестве обсадной трубы для буронабивных свай стали применятся не так давно. Как правило, используют недорогие канализационные трубы нужного диаметра (от 200 до 500 мм).

Заготовки помещают в готовые скважины с утрамбованной песчаной подушкой. Во внутреннюю полость трубы заводят арматурный каркас и заливают раствором. Пространство между грунтом и трубой заполняют укрепляющей засыпкой из щебня или гравия.

Сфера применения: строительство легковесных построек сельскохозяйственного назначения, реже – одноэтажных домов.

Преимущества:

1. доступная цена;
2. легкий вес;
3. средние прочность;
4. продолжительность эксплуатации.

Основной недостаток – ограниченная грузоподъемность.

Железобетонные

Ж/б фундамент может быть:

1. забивным;
2. буронабивным;
3. комбинированным.

Армирование бетонного изделия повышает прочность, а также стойкость к деформирующим нагрузкам, что значительно увеличивает срок службы силовой конструкции.

Деревянные

Деревянный фундамент закладывают для каркасных, щитовых и бревенчатых домов методом прикладывания ударной силы. От повреждений в процессе погружения в грунт изделие защищают стальным наконечником и кольцом в верхней части столба. Силовые конструкции с элементами из дерева применяют в частном строительстве.

Их преимущества:

1. доступная цена,
2. экологическая безопасность,
3. эстетичный вид.

Недостатки:

1. для погружения нужно привлекать спецтехнику,
2. средняя несущая способность,
3. ограниченный срок службы.

Металлические

Стальные опоры применяются в частном строительстве чаще всего, поскольку имеют доступную цену, значительную грузоподъемность, а также эффективность на сложных грунтах.

Склонность металла к коррозии компенсируют защитным слоем, образовавшимся в процессе горячего оцинкования. Также с этой целью на поверхность стали наносят битумную мастику, акриловые покрытия и другие гидрофобные составы.

Подробная статья о металлических опорах здесь.

Какие бывают сваи

Различают несколько видов этих изделий. Это:

• литые изделия;сварные сваи.

Сварная опора — это труба диаметром от 57 до 325 мм или более. С одной стороны – острый конус и лопасть.

Сталь имеет свойство коррозировать, поэтому изделие покрыто защитными составами. Непосредственно лопасть и сам конус производятся при помощи резки с применением плазменной технологии. Эти детали отличаются точностью изготовления и качеством обработки.

Есть и более крупные опоры. Их используют преимущественно на промышленных объектах. Для частного строительства популярен размер 108 мм.

В свою очередь классификация винтовых свай предусматривает несколько типов сварных изделий:

1. Для устройства фундамента на каменистых почвах – обеспечивает отличное сцепление с почвой.В малоэтажных частных домах открытого типа – это базовая деталь с круглыми лопастями под обыкновенный тип грунта.Для небольших строений с закрытым наконечником. Здесь лопасти более крупных размеров. Предназначены под любые грунты.

Сваи винтовые

Литое изделие используют в стандартном размере — 108 мм.

Данная опора имеет значительную степень прочности. Цены на такие опоры значительно выше, чем на сварные, однако эти разновидности винтовых свай имеют множество достоинств. Это необыкновенная прочность, опоры изготовлены из стали, более надежны.

Литые изделия тоже делятся на типы:

• для монтажа на талых почвах или же обводненных;для почв в состоянии вечной мерзлоты;для частного малоэтажного строительства.

Заключение

Свайные типы фундамента обладают большим разнообразием способов реализации. Сложные или слабонесущие грунты, которые на территории России встречаются очень часто, вынудили инженеров-строителей разработать массу вариантов технологии, с использованием различных типов свай.

Основной особенностью методики является наличие разнообразных способов погружения и создания свайного поля, позволяющих как строить самостоятельные опорные конструкции, так и усиливать уже имеющиеся фундаменты.

Свайный фундамент часто становится единственным вариантом конструкции основания, позволяющий строить многоэтажные и тяжелые дома.

Наряду с ленточным типом, сваи являются одним из наиболее распространенных и востребованных видов опорных конструкций.

Похожие записи:

Как построить дом из сэндвич-панелей своими руками Установка входной металлической двери в квартиру своими руками Какие газовые колонки лучше Гвл-листы: виды и сфера применения Обзор фильтров для очистки воды амвей На какой высоте должны быть розетки и выключатели от пола в квартире?
