Свайно-винтовой фундамент: обзор решения, технология возведения

Оглавление

Недостатки свайно-винтового фундамента

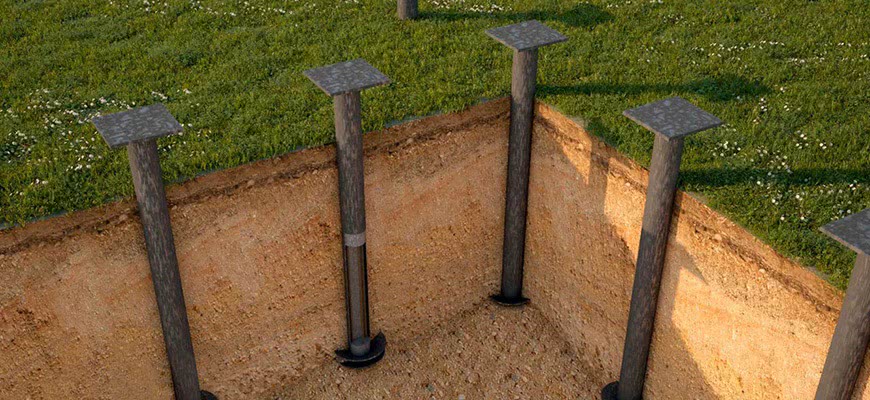

В странах Запада фундамент на винтовых сваях нашел широкое применение в строительстве. К нам это новшество пришло и начинает завоевывать авторитет. Сейчас монтаж таких фундаментов ведется при возведении коттеджных поселков.

Известно, что в России уже давно наработан опыт пользования свайных фундаментов. Его использовали в военном строительстве, строительстве коммунальных объектов, когда по ряду причин это был единственно возможный вариант.

Применение фундамента на сваях в строительстве индивидуальных домов началось более десятка лет назад, но относятся к винтовым сваям еще настороженно. Винтовые сваи имеют ряд преимуществ, которые делают их привлекательными для потребителя: доступная цена, быстрота монтажа, надежность. Но сегодня поговорим свайно-винтовом фундаменте недостатках его.

Какие недостатки имеет свайно-винтовой фундамент

Подверженность разрушению коррозией — вот основной минус свай, базой для их изготовления служит такой материал, как металл. К выбору металлических свай нужно подойти тщательно и ответственно. Самое главное убедиться в качестве металла, из которого изготовлена свая, и сделать расчет кубатуры фундамента.

Не секрет, что некоторые производители в погоне за прибылью используют некачественные материалы, что не самым лучшим образом сказывается на качестве товара. По этой причине сваи могут быть не надежными, а фундамент, возведенный на них, будет не прочным. Естественно, возводить здание на таком фундаменте, по крайней мере, бессмысленно.

Технические характеристики

Также свайно-винтовой фундамент недостатки имеет и поэтому нужно хорошо разобраться и учесть их технические характеристики. Материалом, из которого сделана свая, обязана быть труба из стали

Важно, чтобы на ней, выполняющей роль ствола сваи, не было сварных швов

Должны быть выдержаны размеры допустимой толщины трубы, в зависимости от ее диаметра. Если диаметр трубы 108 миллиметров, толщина должна быть 4 миллиметра. Нужно учесть и лопасть, она обязана быть классической формы.

Поскольку лопасть крепится к трубе, качество сварного шва не должно вызывать сомнений. В противном случае при эксплуатации лопасть может сломаться или отпасть.

Важно! Чтобы уберечь сваю от воздействия коррозии, применяется пескоструйная обработка поверхности трубы. Такая обработка необходима для того, чтобы подготовить поверхность трубы к нанесению антикоррозийного напыления. Недобросовестные производители этот технологический этап вовсе опускают

Недобросовестные производители этот технологический этап вовсе опускают

Такая обработка необходима для того, чтобы подготовить поверхность трубы к нанесению антикоррозийного напыления. Недобросовестные производители этот технологический этап вовсе опускают.

Нюансы монтажа

При монтаже и расчете фундамента на винтовых сваях рабочие могут допустить ошибки, и фундамент будет некачественным. После того, как свая будет установлена в грунт, нужно произвести заливку бетонного раствора в полость сваи.

Это убережет ее от воздействия внутренней коррозии. Когда будут приварены оголовки, обязательно произвести зачистку сварного шва и обработать это место антикоррозийным веществом.

Винтовые сваи невозможно устанавливать на грунте, который имеет твердые слои камней, известняка. Скалистая местность тоже не является подходящим местом для установки винтовых свай. Но в случае необходимости установки свай в таких проблемных местах, можно подключить на помощь специализированную технику.

Винтовые сваи нет возможности устанавливать рядом с домом или другим объектом.

Монтаж свай допускаются на расстоянии полуметра от здания или делают это при помощи специально предназначенных рычагов. Фундамент на сваях абсолютно не пригоден для возведения теплого подвала, зато на фото свайный фундамент замечателен.

Очень дорого обойдутся работы по утеплению подвала. Несмотря на имеющиеся недостатки, фундаменты на винтовых сваях становятся все популярнее, и необходимо знать, как о плюсах, так и о минусах.

Технология установки свай своими руками

Технология монтажа буровых свай вручную предусматривает наличие небольшой строительной бригады. Обычно это 4-5 рабочих в зависимости от глубины бурения, диаметра и высоты свай.

Начинается же все с расчистки земельного участка. Это важный этап перед установкой свай, проводимый следующим образом. Участок зачищается с помощью садовой техники, выравнивается монтажным уровнем. Затем с него убираются все бугры и ямки, делается ровная поверхность. На ней необходимо подготовить разметку под сваи. Она может быть сделана с помощью маячков, ну или простыми углублениями в грунте. После этого можно приступать к ввинчиванию.

Перед ввинчиванием сваи нужно дополнительно обработать антикоррозийным или гидроизоляционным слоем. Некоторые скажут, что процесс их производства предусматривает нанесение специального защитного слоя, но при ввинчивании в твердую почву оцинковка или антикоррозийное покрытие, нанесенное при их производстве, может стереться или повредится. Поэтому в смету расходов обязательно нужно внести битумную мастику и обработать ей в два слоя каждую сваю.

Технология установки свай своими руками будет следующая:

Выкапывается небольшая ямка, в которую устанавливается свая. В ее ушки продеваются металлические пруты (или лом). По два человека с каждой стороны, начинают ее вкручивать в грунт. В это время еще один человек постоянно контролирует вертикальный вход сваи в землю. Такой способ включает в себя одну особенность, связанную с допустимым наклоном сваи от своей оси в 1-2 сантиметра.
После того, как первая угловая свая установлена, начинается монтаж второй угловой. Первые столбы ставятся именно по углам сооружения. Когда второй столб вкручен, между ними кладется ровный уголок или швеллер, с помощью которого осуществляется проверка, на одном ли уровне они стоят

Это тоже важное техническое требование, т.к. от этого зависеть ровность ростверка и цокольного этажа (если такой планируется), а также устойчивость всего дома.
Когда углы выровнены, можно приступать к монтажу остальных свай, которые должны быть тоже на уровне угловых

Бывают случаи, когда столб упирается в твердый предмет. Если это происходит на глубине 1,5-2 метра, то бурить дальше не нужно (достигнута глубина промерзания). Если меньше, то мешающий предмет придется выкопать.

История появления

Широкое использование свайного фундамента стало возможным в начале 50-х гг. Развитие этой строительной технологии было обусловлено появлением оборудования для ввинчивания опор.

После многочисленных экспериментов в 1955 г. вышла научная работа ТУВС-55, подготовленная отечественными учеными и строителями.

В этом труде содержалось большое количество технических указаний по вопросам проектирования свайных фундаментов. С того времени эти разработки приняли в качестве стандартов.

Винтовые сваи широко используются для строительства оснований.

Нормы и правила, используемые в XXI в., несколько изменились, однако многие положения были заимствованы из ТУВС-55.

Винтовой фундамент: пошаговая инструкция возведения своими руками

Теперь рассмотрим последовательность возведения винтового фундамента своими руками:

Первоначально исходя из выполненной разметки необходимо выкопать небольшую лунку под каждую сваю. Глубина ее не должна превышать 15 сантиметров, ширина же быть немного больше диаметра лопасти.
Самостоятельно или заручившись помощью установите сваю в лунку и закрутите с помощью штанги, которая вставляется в специально подготовленные отверстия вверху. Каждую сваю необходимо устанавливать в глубину минимум до уровня промерзания грунта.
После монтажа выровняйте каждую сваю под один уровень. Отметки проводятся с помощью нивелира. Излишки можно срезать болгаркой.
После чего залейте внутрь сваи бетон. Такой шаг значительно укрепит ее, а также снизит скорость коррозии.
После чего желательно подождать высыхания бетона (но не обязательно), а потом приварить к верху сваи металлическую пластину, толщина которой должна составлять не менее одного сантиметра. Кроме того, она должна выступать за пределы винтовой сваи минимум на 2-3 сантиметра.
Последним шагом становится выполнение ростверка. Закрепляется он к приваренным пластинам сваркой или болтами, в зависимости от используемого для его выполнения материала.

На этом монтаж закончен. Также предлагаем вам посмотреть как обустроить винтовой фундамент своими руками на видео представленном ниже.

Подготовка к работе

Подготовительный период строительства фундамента включает в себя:

Расчёт СЛФ.
Материалы.
Инструменты.

Расчёт

Прежде чем приступить к расчёту фундамента, нужно собрать нагрузки от дома, воздействующие на опорные конструкции. Определение максимального давления на грунт нужно для вычисления оптимальной опорной площади.

Суммируют вес:

всех конструкций,
технологического оборудования,
трубопроводов,
мебели и всего того, что может находиться в доме одновременно, включая и людей.

Также учитывают снеговую нагрузку на кровлю — её величину берут из СНиПа.

Нужно точно установить характеристики грунта. Их можно узнать из вертикальной съёмки места строительства. В каждом местном отделении архитектуры и землеустройства такие документы есть в наличии. В них обязательно указывается глубина промерзания, уровень грунтовых вод и отметка залегания несущего слоя грунта.

Если нет возможности взять копию вертикальной съёмки, то обращаются в местную геологоразведочную службу для проведения изыскательских работ. Характеристики грунта можно установить испытанием образцов почвы, взятых из пробуренных скважин.

Анализируя данные грунтового основания, рассчитывают длину сваи. Она складывается из глубины заложения фундамента и высоты её надземной части. Продольный размер точечной опоры должен быть таким, чтобы её пята находилась ниже зоны промерзания, выше грунтовой воды и была погружена в несущий слой грунта не менее чем на 300 мм.

Оптимальное количество свай определяют путём деления опорной площади на величину пяты одной сваи. Причём саму площадь высчитывают с помощью условно принятой удельной нагрузки от дома, которая должна быть меньше сопротивления несущего слоя грунта. Величину сопротивления почвы берут из вертикальной съёмки.

Расчёт ростверка, как правило, сводится к принятию условного поперечного сечения ленты, где высота принимается в размере не менее 400 мм (это связано с оптимальным размещением продольных стержней арматуры на минимальном расстоянии от верхней и нижней внешней поверхности ленты на 30 – 50 мм). Ширину монолитной полосы принимают равной толщине стен плюс по 30 мм с каждой стороны.

Материалы

На место завозят:

песок,
щебень,
арматуру,
цемент.

Для формирования свай готовят оболочки из асбестоцементных, металлических или пластиковых канализационных труб. Для облицовки внутренних поверхностей опалубки необходимо запастись полиэтиленовой плёнкой.

Инструменты

Нужно составить следующий список, согласно которому нужно приготовить следующие инструменты:

Лазерный уровень.
Садовый бур.
Совковые и штыковые лопаты.
Шнур и реперы (деревянные колышки или отрезки арматуры).
Тачка.
Пила, ножовка, молоток, мастерки, степлер.
Растворомешалка.

Как сделать свайный фундамент своими руками

Первым этапом является создание проекта. Сделать простой план на бумаге можно, не обладая особым опытом. Нужно правильно определить количество столбов, оптимальную глубину установки будущих свай. Для этой цели можно использовать онлайн-калькуляторы и инструкции по разметке, и проектированию. Если же вы не уверенны в своих действиях, воспользуйтесь услугами квалифицированных специалистов.

Порядок выполнения:

выполните разметку. Здесь вам нужно будет отметить местоположение будущих столбов. Поставьте обносу, натяните бечевку над окружностью накрест. В месте, где нити пересекаются, разместите колышки – они станут центром сваи;
бурение скважины. Чтобы основание стояло надежно, отверстие должно быть ниже, чем глубина промерзания грунта. Соответственно, в северных регионах нужно вести строительство с созданием более глубокого свайного фундамента. Диаметр скважины должен соответствовать диаметру трубы;
в нижней части выполняется расширение. Для этой цели можно использовать бур ТИСЭ либо обрезанную штыковую лопату;
обрежьте асбестоцементную трубу по требуемой длине, включая надземную и подземную части. В нижней части трубы закрепите при помощи скотча полиэтиленовый пакет. Он не позволит залить бетонной смесью уширение сваи и при близко находящихся грунтовых водах, не позволит проходить вовнутрь трубы снизу;
после того как асбестоцементная труба будет вставлена в скважину, создайте арматурный каркас для укрепления фундамента. Для этого используется арматура 10 или 12 мм. В зависимости от диаметра применяемых труб, используют 3-4 прута с их связкой. Расширение в нижней части свай также можно армировать, для этого вам потребуются прутья, загнутые снизу в форме буквы «L». После опускания в трубу, изгибы разворачивают на крайние точки расширения. При создании свайно-ростверкового нужно вывести каркас из арматуры на несколько сантиметров вверх. Если опоры буду связаны брусом, то арматура должна находиться чуть ниже верхнего окончания асбестоцементных труб;
выполняется заливка уширения сваи. Бетон, замешанный с использованием цемента марки М300 или выше, заливается в количестве достаточном, чтобы заполнить зону расширения. Поднимите столб вверх – в результате бетон войдет в прикрепленный пакет, заполнит его и само уширение. Далее нужно вдавить трубу вниз. Обеспечьте вибрацию и штыковку, чтобы в опалубке не осталось воздушных карманов, а смесь лежала как можно более плотно;
выполните заливку. Смесь должна заполнить все внутреннее пространство в трубе, также выполните штыковку для устранения пустот. Закрепите на этом этапе анкер-шпильку, при помощи которой можно будет связать столб с обвязкой из бруса.

Бетон полностью затвердеет в течение 28 дней, после чего можно начать строительство дома. После выполнения заливки накройте верхнюю часть сваи полимерной пленкой – это защитит смесь от окружающей среды и ускорит его затвердевание. Во время строительства проследите, чтобы все столбы оставались на одном уровне – так фундамент более надежно будет держать на себе здание.

Точное выполнение данной инструкции позволит вам построить надежный фундамент для хозяйственной постройки или даже небольшого деревянного коттеджа

Что такое свайный фундамент ростверкового типа

Такой фундамент представляет собой конструкцию из свай, заглубленных в грунт ниже глубины промерзания почвы, и соединенных вверху при помощи металлической или бетонной ленты (ростверка). Опоры могут быть объединены одной общей плитой, расположенной на уровне грунта или чуть выше. Конструкция, возведенная по всем правилам, отличается надежностью и имеет длительный срок службы – несколько десятков лет.

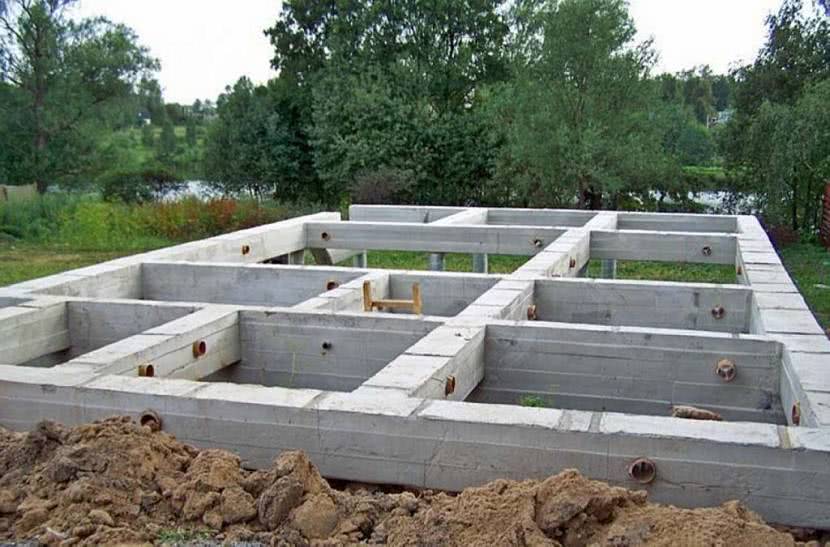

Бетонный ростверкИсточник domsdelat.ru

Здесь наглядно видно, что такое ростверк фундамента – это вся верхняя часть любого свайного фундамента, которая еще называется «оголовок». Задача ростверка – равномерно распределять нагрузку от несущих элементов конструкции на сваи и, соответственно, на грунт.

Существуют несколько типов ростверка:

Сборный. Состоит из отдельных элементов, которые представляют собой конструкцию из трех свай, армированных сварным каркасом. Чтобы их установить, потребуется кран.

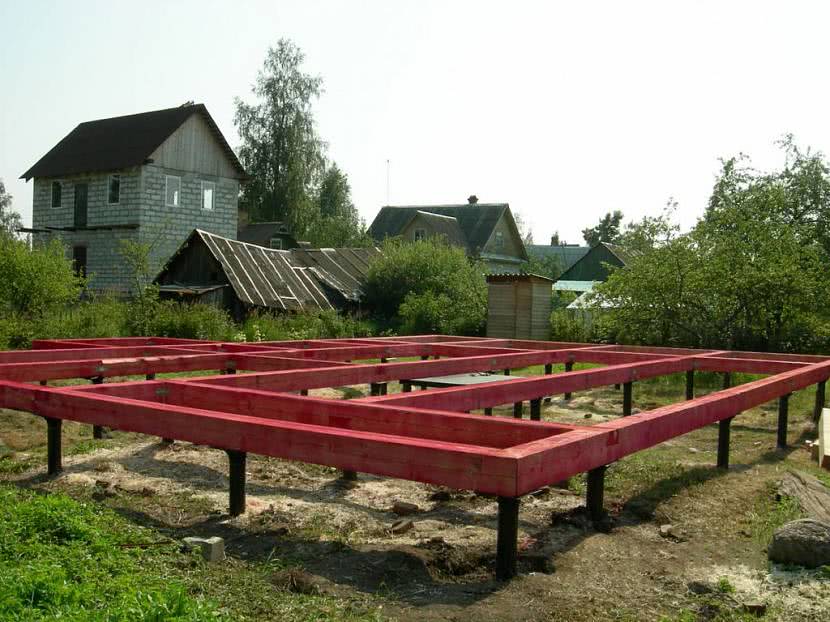

Сборный ростверк из балокИсточник orchardo.ru

Монолитный железобетонный. Представляет собой цельную плиту или ленту. Заливается непосредственно на стройплощадке.

Монолитно-литой железобетонный ростверкИсточник 24stroim-dom.by

Сборно-монолитный. Промежуточный вариант, изготавливаемый из сборных частей, которые в свою очередь собираются в заводских условиях, а на месте уже замоноличиваются посредством замков и шпоночных соединений.

Как выбрать стержни?

Выбирая изделия, нужно учитывать:

Тип и вес сооружения.
Несущую способность опоры.
Геологические условия участка.

Рассчитав суммарные нагрузки и используя справочную информацию о сопротивлении грунта, выбирают количество свай с учетом их несущей способности. Последний параметр напрямую связан с диаметром и длиной опоры. Длину выбирают, исходя из глубины промерзания грунта и высоты цоколя.

Рекомендации по выбору диаметра свай:

Ø57 мм – заборы из сетки, легковесные конструкции;
Ø76 мм – тяжелые ограждения из кирпича и профнастила;
Ø89 мм – пристройки, террасы, гаражи, хозяйственные постройки;
Ø108 мм – малоэтажные дома, дачи, бани, ангары;
Ø 133 мм – тяжеловесные постройки весом до 12 т.

О размерах и диаметрах винтовых свай читайте в этой статье, как выбрать опоры для разных типов фундаментов — в этой. О винтовых сваях 108 расскажет эта статья.

Виды винтовых свай

В зависимости от материала изготовления винтовые сваи различаются на типы:

Металлические сваи – стальные изделия из профильной трубы. Отличаются недорогой стоимостью и возможностью ручного монтажа.
Железобетонные сваи – изделия, изготовленные из бетона, упрочненные армированным каркасом (подробнее об армировании свай читайте тут). Столбы имеют винтовую часть и оснащены металлическим наконечником. Отличаются повышенной несущей способностью и сроком службы от 100 лет за счет стойкости бетона к коррозийным процессам.

Металлические винтовые сваи по конфигурации лопастей различаются на:

лопастные;
спиральные;
комбинированные.

По способу изготовления наконечников:

литые;
сварные;
кованные.

По способу нанесения антикоррозионного покрытия:

нанесение обмазочных материалов;
холодное оцинкование;
горячее оцинкование.

Подробнее о том, каких видов бывают винтовые сваи, можно узнать здесь, об оцинкованных винтовых сваях читайте здесь, о бетонных — тут, о металлических — тут.

Заводское производство и самостоятельное изготовление

Бетонные винтовые сваи изготавливают только на заводах, поскольку технология производства предполагает использование виброоборудования и сушильных камер. Металлические сваи можно сделать в домашних условиях при умении обращаться со сварочным аппаратом и болгаркой.

Себестоимость самодельных опор выходит в 3 раза дешевле покупных изделий, но нужно учитывать такие факторы:

Использовать профильные трубы из высокопрочных марок стали.
Для лопастей применять листовую сталь толщиной не ниже 4–5 мм.
Уделять внимание прочности сварочных швов.
Выбирать качественные гидроизоляционные материалы. Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам

В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут

Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам. В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут.

Размеры опор

Характеристики винтовых свай:

длина трубы – от 1 м;
диаметр сечения – от 57 мм;
толщина стенки трубы – от 3,5 мм;
толщина лопасти – 4–5 мм;
диаметр лопасти – 150–300 мм.

Сваи с такими размерами обеспечивают необходимую несущую способность для легковесных сооружений, построенных на суглинистых почвах, которые преобладают на территории Московского региона и других областей РФ.

Нагрузка

Допустимая нагрузка на фундамент определяется типом грунта, а также несущей способностью одной опоры. Характеристика винтовой металлической сваи зависит от длины столба, а также диаметра трубы и лопастей. Подробнее о нагрузке на винтовые сваи можно узнать тут.

Зависимость параметров отражена в таблице:

Тип грунта	Несущая способность сваи (тонны) диаметром 108 мм при диаметре лопастей 300 мм
длина столба – 1,5 м	длина столба – 2,5 м	длина столба – 3м
Пластичные глины	3,7	4,4	5,0
Полутвердые глины	4,7	5,4	6,0
Суглинки, супеси	3,7	4,5	5,0
Пески средней фракции	Не используются	9,5	10,5

Минусы и плюсы свайного фундамента

Теперь подробнее поговорим о достоинствах и недостатках свайного фундамента. К неоспоримым достоинствам можно отнести следующие аспекты:

Возможность возведения фундамента на участках со сложным рельефом и большим уклоном. Там, где для других видов фундаментов пришлось бы разориться на бетон, или же потратить много денег на земляные работы, выравнивая участок, сваи на голову обыгрывают своих конкурентов, так как свайный фундамент не имеет практически никаких ограничений по перепадам высот.
Возможность использования свай практически на любых грунтах – он будет устойчив как на заболоченной местности, так и на глинистых грунтах. Закладывание фундамента на сваях целесообразно, когда верхний слой почвы отличается малой несущей способностью и значительной толщиной:

На черноземных, плодородных и заиленных землях, рядом с лесными угодьями.
В болотистой местности, на торфяниках, песчано-глинистых плывунах, глинах и суглинках в пластичном состоянии.
На солончаках, просадочных грунтах.
В регионах с вечной мерзлотой, при значительной глубине промерзания.
В районах с высоким УГВ (уровнем грунтовых вод), с угрозой подтопления.
На лесовидных почвах, теряющих прочность при насыщении водой.
Во всех указанных случаях нагрузку от дома необходимо передать на плотные слои грунта. Ленточные фундаменты или утепленная шведская плита при такой глубине становятся экономически невыгодными, да и попросту, такие фундаменты могут оказаться непрочными.

Небольшая трудоемкость работ. Если рассматривать винтовые сваи, то процесс монтажа заключается в завинчивании свай в грунт. Как правило, с этой работой может справиться два человека без использования специальной техники. Отсюда вытекает еще один плюс – возможность проведения работ своими руками без привлечения наемных специалистов.
Высокая скорость работ. Фундамент из винтовых свай может быть возведет за один день, а уже на следующий день можно проводить дальнейшие работы по возведению дома.
Низкая стоимость. Готовый фундамент из буронабивных или винтовых свай обойдется на порядки дешевле других видов фундамента.

Существуют у такого вида фундамента и минусы:

Пониженная несущая способность свай по сравнению с другими видами фундаментов. При неправильном расчете нагрузки на сваи, они могут просесть, повредив каркас строения

Поэтому перед выбором вида фундамента важно сделать все необходимые расчеты и убедиться, что будущий фундамент будет способен нести нагрузки от строения.
Если для стройки выбраны винтовые сваи, но при этом вы планируете построить тяжелый дом, то выходом из этой ситуации будет использование винтовых свай диаметром больше чем 133 мм (стандартный диаметр винтовых свай). При этом проблемой является то, что многие компании, работающие на рынке, не имеют возможности и специальной техники для монтажа таких свай.
Отсутствие подвала. В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом

Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве

В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом. Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве.

Необходимость дополнительного утепления цоколя здания. Минусов свайных фундаментов является продуваемый цоколь строения. Это создает обязательную необходимость (в отличие от бетонных фундаментов) в утеплении.

Контроль качества

В связи с особенностями конструкции винтовых свай, техническими условиями предусмотрен пошаговый контроль качества изготовленной продукции, методы ее испытаний: на первоначальном этапе контролирующими органами проверяется соответствие всех применяемых материалов требованиям документации.

Далее производится сверка геометрических параметров, допустимых отклонений.
Затем проводятся статические испытания, позволяющие сравнить расчетные результаты с фактическими замерами. При несовпадении данных проект корректируется.
Заключительным этапом является сдача изделия заказчику.

Они надежно закрепят фундамент, не нарушив естественную структуру грунта, сохранят окружающую среду от глобальных разрушений, сократив, при этом, сроки строительства в 2–3 раза.

Как установить самому: пошаговая инструкция

Настоящая инструкция не является догмой, а носит исключительно рекомендательный характер

Следует обратить внимание на некоторые ключевые пункты, выполнение условий которых обязательно

Инструменты и материалы

Перед началом работ подготавливают следующие инструменты и материалы:

садовый бур;
растворомешалка;
лопаты;
магнитный уровень;
угловая шлифмашина;
лазерный уровень;
отрезки водопроводных труб длиной от 2 до 3 метров;
монтажная насадка;
винтовые сваи;
оголовки;
электросварка.

Подготовка

С территории строительного участка убирают мусор, и по возможности удаляют растительность и плодородный слой почвы (100 – 150 мм).

Далее выполняют следующие действия:

С помощью шнура и колышков переносят план свайно-винтового фундамента на участок.
В точках разметки угловых опор садовым буром делают приямки глубиной 300 мм.
Правильность построения прямоугольников разметки проверяют равенством диагоналей между противоположными углами, измеряя их шнуром.
На прямых участках линий разметки под опоры тоже бурят приямки. Диаметр приямка должен быть таким, чтобы винт плотно входил в него. Это нужно для точной корректировки изначального вертикального положения ВС.

Как правильно вкрутить?

Подготовив свайное поле, переходят непосредственно к монтажу свай. Для того, чтобы самому правильно закрутить опоры можно применить один из трех способов:

В процессе установки участвуют 2 человека. Один, продев рычаг в монтажное отверстие, вращает сваю вокруг своей оси, а второй удерживает двумя руками опору в вертикальном положении. Такой способ эффективен при глубине заложения фундамента не более 1,5 м и диаметре ствола 57 мм.
ВС монтируют три человека. Два работника, вдев отрезки труб в верхний конец сваи с противоположных сторон, двигаются вокруг по часовой стрелке. Третий работник контролирует ровное вхождение сваи перпендикулярно горизонту.
Третий способ — это применение монтажного оголовка, который надевают на верхушку трубы и фиксируют отрезком трубы через монтажные отверстия ствола опоры. По обеим сторонам оголовка сделаны петли из арматуры, которые позволяю продеть сквозь них трубы-рычаги любой длины и диаметра.
Это позволяет значительно увеличить вращательные усилия и сократить время монтажа. Для контроля вертикального положения опоры на ствол крепят магнитный уровень. Работник, глядя на положение пузырька прибора, усилием рук выправляет положение сваи относительно горизонта и вертикали.

Обрезка

По окончании завинчивания приступают к обрезке свай:

выбирают самую короткую опору и ниже её отверстий делают отметку с помощью лазерного нивелира;
отметку надземной высоты ствола переносят на все опоры с помощью того же нивелира;
выравнивание высоты СВФ относительно горизонтальной плоскости производят спиливанием частей труб выше отметки угловой шлифмашиной.

Бетонирование

Процедура осуществляют следующим образом:

заливают полости свай бетоном М 300. Его готовят в растворомешалке или ручным способом в подходящей ёмкости. В ёмкость засыпают цемент М 400 – 500, песок и щебень в пропорции 1:2:2;
в процессе перемешивания постепенно добавляют воду до получения жидкой тестообразной однородной массы;
для быстрой заливки без потерь в опору вставляют самодельную лейку, свёрнутую из куска жести;
по мере заполнения ствола бетон уплотняют отрезком арматуры, выдавливая из него воздух.

На верхние концы ВС надевают оголовки и приваривают их к сваям с помощью электросварки. На площадки оголовков укладывают металлопрофиль ростверка. Далее приступают к монтажу перекрытий и стеновых ограждений.

Свайно-винтовой фундамент: обзор
