Стоимость лотков для отвода воды
Цена на лотки для ливневой канализации меняется в зависимости от материала их изготовления, длины, сечения, ширины, нагрузки и фирмы-изготовителя, региона России. Средняя стоимость водоотводных желобов для ливневки:
Наименование лотка | Длина секции | Внутреннее сечение | Цена (руб.) |
Лоток полимерный водоотводный Standart | 1000 мм | 60 мм | 290 руб. |
Лоток водоотводящий Standart | 1000 мм | 160 мм | 440 руб. |
Желоб полимерный Standart | 2000 мм | 200 мм | 720 руб. |
Лоток полимерный Max с чугунной решеткой | 1500 мм | 220 мм | 1100 руб. |
Желоб водоотводящий полимерный с решеткой из чугуна | 2000 мм | 101 мм | 1200 руб. |
Лоток бетонный Standart с чугунной решеткой | 1000 мм | 140 мм | 930 руб. |
Желоб ЖБИ Standart с оцинкованной решеткой | 1000 мм | 140 мм | 1660 руб. |
Лоток из бетона Standart с чугунной решеткой | 1000 мм | 165 мм | 1670 руб. |
Полимербетонный желоб | 1000 мм | 140 мм | 870 руб. |
Ж/б лоток водосборный ЛВС | 1000 мм | 300 мм | 840 руб. |
Лоток водоотводный бетонный Стандартпарк | 1000 мм | 140 мм | 370 руб. |
Композитный лоток «Эколот» для РЖД | 4080 мм | 500 мм | 8 500 руб./погонный метр |
Желоба «Биолот» композитные | 2480 мм | 750 мм | 9500 руб./метр погонный |
Лоток композитный Эколот | 2080 мм | 1000 мм | 9000 руб./метр погонный |
Виды и устройство
Конструктивно тротуарные лотки для отвода воды имеют вид усеченной сверху трубы. Желоб имеет незавершенный диаметр. Выделяют П-образные изделия, U-образные и трапециевидные. Последние производят с заводским телескопическим уклоном для каскадного отведения стоков по магистрали. В обязательном порядке каждый лоток оснащен защитной решеткой. Она предотвращает попадание мусора в канализацию.
Выделяют два вида желобов: горизонтальные и вертикальные.
По нагрузке на желоба выделяют такие их типы:
- А 15. Выдерживают динамическую нагрузку до 15 тонн. Такие желоба укладывают в пешеходных зонах, на велосипедных дорожках, в саду частного дома.
- В 125. Максимальная нагрузка до 12,5 тонн. Укладывают на автостоянках и в зонах городских дорог.
- С 250. Нагрузка до 25 тонн. Укладывают на больших автомойках, в автосервисе, на АЗС.
- D 400. Выдерживают нагрузку до 40 тонн. Чаще используются для устройства ливневой канализации на трассах, автобанах, на больших промышленных предприятиях.
- Е 600. Уровень максимальной нагрузки — 60 тонн. Монтируют в зоне логистических центров, больших складов. В этом классе изготавливают желоба ППК «Апатек», эколотовые, «Биолот».
- F 900. Класс нагрузки до 90 тонн. Лотки используют для монтажа гидравлической ливневки в аэропортах, на военных базах.
Расчет проходимости лотков поверхностного водоотведения
Обычно расчет проводят проектировщики, и этот документ является частью общего проекта поверхностной дренажной системы. Расчет сложный, для него необходимо по таблицам подбирать специальные значения тех или иных коэффициентов.
Но есть, так называемый, упрощенный расчет, состоящий из одной формулы. В ней используются три показателя, которые перемножаются между собой:
- F – площадь территории, с которой будут собираться в дренажную систему дождевые и талые воды. Измеряется в гектарах (Га).
- q20 – коэффициент интенсивности выпадающих осадков. Обычно учитывается дождь. Значение этого показателя отличается по регионам. К примеру, в Москве – 80, в Санкт-Петербурге – 60. Значение табличное.
- φ – коэффициент поглощения. Имеется в виду поглощение материалом, с поверхности которого в лотки сливается вода. К примеру, с асфальтовых дорожек или площадок коэффициент – 0,95. С грунта – 0,4. Чем плотнее материал, тем выше коэффициент и ниже водопоглощение. С них вода будет попадать в желоба больше, а значит, их сечение должно быть также большим.
После перемножения данных получается значение объема воды, которую лотки поверхностного водоотведения могут в себя вместить и самотеком переместить по назначению. Далее в специальной таблице находят марки желобов, соответствующие полученному результату.
Характеристика основных размеров
При выборе вида ливневого лотка в расчёт принимают следующие технологические характеристики.
Для пластика:
- плотность, кг/м3;
- водопоглащение за 24ч,%;
- температура плавления;
- температура хрупкости;
- модуль упругости при изгибе;
- твердость по Роквеллу.
Для бетона:
- класс прочности на сжатие;
- класс прочности на растяжение при изгибе;
- марка бетона по морозостойкости;
- водопоглощение бетона,%;
- марка водонепроницаемости бетона
Оговаривается также допускаемое смещение высот стенок смежных водоотводных лотков разного размера.
При изготовлении изделия подвергаются следующим видам испытаний:
- Проверки лотка на допустимые испытательные нагрузки (проверка ведётся до появления трещин в изделии).
- Допустимого времени затвердевания (для лотков, которые производятся из бетона, включающего различные полимерные добавки).
- Тестированию на химическую и коррозионную стойкость.
Указанные виды испытаний распространяются как на лотки промышленного производства, так и на продукцию, которая получается непосредственно на стройплощадках.
Конструкционные особенности
Типовой водоотводный лоток имеет вид сплошного П-образного канала, который с открытой стороны покрывают чугунной решеткой. Как они выглядят видно на фото.В соответствии с европейским стандартом EN 1433, производится четыре типа подобных водоотводящих изделий:
- Лоток сточный . Он имеет форму прямолинейного желоба, предназначенного для приема воды по всей своей длине. Если он выполнен в исполнении I, то его монтируют без обмуровки и фундамента, а когда в исполнении М — оснащается собственным фундаментом.
- Лоток коробчатый . Представляет собой П-образный желоб со съемной верхней решеткой. Этот элемент необходим для защиты пропускного канала лотка от попадания в него крупных предметов, которые могут в него смыть сточные воды.
- Лоток щелевой . Он выглядит как квадратная балка, имеющая вдоль центральной оси круглое сквозное отверстие, а в ее верхней части располагается щель, обеспечивающая доступ к стоку. Эта щель бывает прерывистой или продольной сплошной. Такого вида изделие можно использовать вместо коробчатого аналога с решеткой.
- Лоток бордюрный . Это щелевой Г-образный желоб, имеющий выступ в верхней части, который прикрывает щель, расположенную в корпусе изделия.
Все эти водоотводные лотки монтируют не только непосредственно под водостоками, но и около бордюров дорожек, обустраиваемых в саду. Самую прочную продукцию используют на скоростных автомагистралях, на стоянках для размещения большегрузного автотранспорта и в аэропортах.
Определение и назначение водоотводных лотков
Лотком для отведения стоков называют желоб, имеющий U-образное или П-образное сечение независимо от материала его изготовления. Верхняя часть изделия — это прочная защитная решетка, выполненная из полимера, чугуна или оцинкованной нержавеющей стали. Все желоба для отведения воды с дорожного полотна производят строго по ГОСТ, так как на них возлагаются высокие ожидания относительно прочности и долговечности.
Используют водосборные лотки в следующих целях:
- открытое отведение стоков от бетонных покрытий: фундамент, отмостка, садовые дорожки;
- удаление дождевой или талой воды с автобанов и городских/загородных трасс;
- отведение промышленных стоков;
- сбор и транспортировка воды с автомоек, автозаправок, взлетных полос.
Материалы изготовления

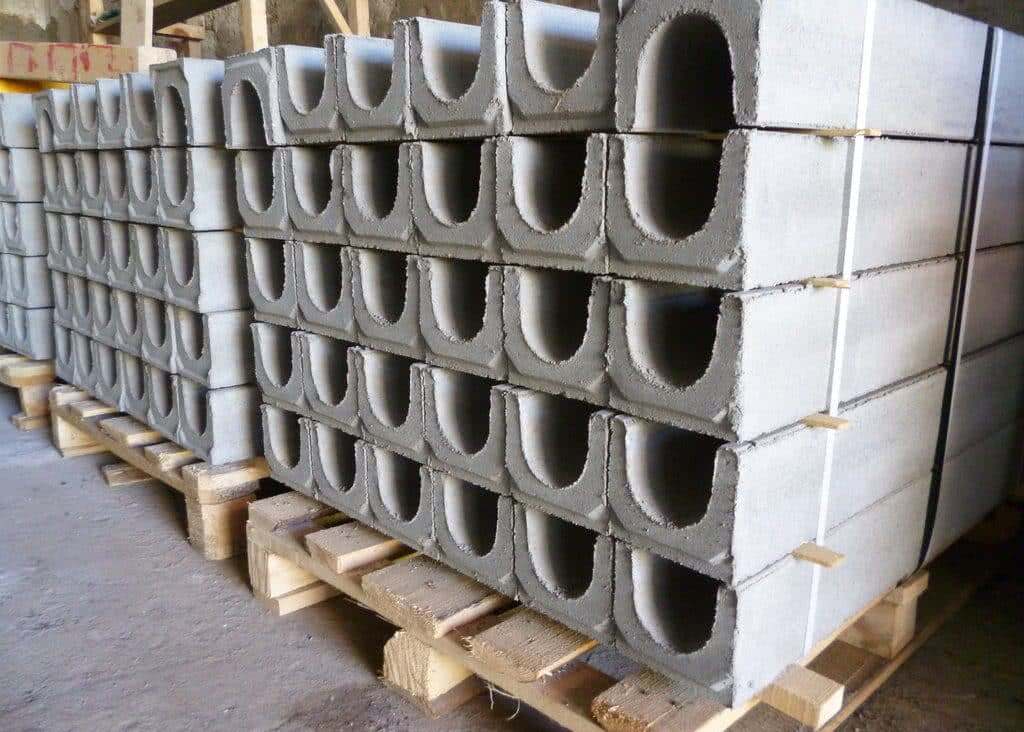

Бетонный лоток недорого стоит, но монтировать его тяжело
Дорожные водоотводные лотки производят из прочных материалов. Самыми популярными являются бетон, полимер, композит.
Бетонные желоба
Изделия относят к классам Е600 и F900. Изготавливают методом вибропресса. В результате монолитные лотки имеют ряд преимуществ:
- высокая прочность к механическим воздействиям;
- инертность к влаге и агрессивным средам;
- отсутствие коррозии;
- устойчивость к температурным колебаниям;
- долговечность (50 и более лет).
Композиты (полимербетон и полимерпесчаная смесь)
Полимербетонные водоотводные лотки сочетают прочность бетона и легкость полимера
Полимербетонные лотки производят с включением в раствор специальных смол. Они делают итоговое изделие более пластичным и к тому же легким. При бетонной прочности лоток можно уложить без применения специальной техники. К тому же полимербетонные желоба имеют более гладкую внутреннюю поверхность, что предотвращает заиливание канализации-ливневки.
Для производства полимерпесчаных (композитных) изделий используют технику прессования. Смесь состоит из кварцевого песка и полимерной крошки. Полученный лоток имеет такие положительные характеристики:
- высокая прочность и инертность к ударным нагрузкам;
- устойчивость к агрессивным средам;
- низкий уровень водопоглощения;
- малый вес и возможность работать в одиночку при укладке канализации;
- выгодная стоимость;
- экологичность изделий.
Полимерпесчаные лотки имеют класс прочности С250, поэтому не подходят для укладки на масштабных объектах с высокой нагрузкой.
Полимеры (пластик)
Пластиковые изделия наименее долговечны и не выдерживают высоких нагрузок высоких нагрузок
Из ПНД и полипропилена производят лотки классом А, В, С. Они идеально подходят для частного строительства. Пластиковые желоба имеют специальные ребра жесткости, что предотвращает их разлом даже в пучинистом грунте. К плюсам таких изделий относят:
- высокую прочность;
- устойчивость к перепадам температур;
- инертность к химическим включениям;
- износостойкость;
- длительный срок эксплуатации;
- простота монтажа (пластик легко режется и стыкуется).
Классификация бетонных лотков
Изготовление бетонных лотков осуществляется в соответствии с ГОСТом 21509-76, а также 26633-2015 и 13015-2012. Для отвода воды используют лотки П, U, трапециевидной формы. Через лотки вода идет самотеком, часто изделия выполняют с конструктивным уклоном (либо без).
Основные виды ливневых лотков по нагрузке и сфере использования:
- А15 – выдерживают нагрузку до 1.5 т, самые популярные для установки на обочинах дорог, в пешеходных зонах, на парковках, детских и спортивных площадках, в частных домовладениях.
- В125 – нагрузка максимум в 12.5 т, актуальны для реализации отвода воды в гаражных кооперативах, вдоль асфальтированных дорог.
- С250 – нагрузка до 25 т, лотки подходят для использования в системах на территории автостоянок, автозаправок, автомоек.
- D400 – расчетная нагрузка в пределах 400 т, данные изделия используют в монтаже систем железнодорожных вокзалов, на причалах, автомагистралях.
- Е600 – железобетонные лотки способны выдерживать нагрузки до 600 т, их монтируют на военизированных объектах, промышленных предприятиях, складах, в логистических центрах.
- F900 – максимальная нагрузка, которую выдерживают высокомощные изделия, применяются они для монтажа на территориях космодромов, аэропортов, военных баз.
Виды лотков по месту установки и применению:
- Прикромочные – для обустройства дорог, защищают от скопления воды. Самый популярный вариант – лоток Б1-18-50, который монтируют на стыке обочины и проезжей части (но не ниже/выше полотна). Также часто применяют более емкие Б1-20-75, Б1-22-75. Монтируют лотки на основу из цемента, узлы между дорогой и изделием промазывают мастикой на битумно-резиновой основе.
- Телескопические – их делают из тяжелого бетона М200/М300, армируют, используют для установки на склоне в дорожном строительстве (для поперечного дренажа), обустройстве приусадебных территорий. Вода отводится в низины.
По способу производства лотки бывают вибролитыми и вибропрессованными. Первая технология предполагает более низкие показатели прочности и стойкости итогового изделия, вторая значительно повышает качество.
Расчет системы ливневого водоотведения
Устройство ливневой канализации из лотков своими руками – дело относительно несложное, но для его реализации потребуется произвести ряд расчетов. Эти расчеты позволят не только точнее спроектировать систему, но и сэкономить финансы за счет приобретения ровно того количества элементов, которое потребуется для максимально эффективного водоотвода.
Для расчета ливневой канализации потребуются следующие данные:
- периодичность выпадения осадков в вашем регионе, а также мощность снежного покрова. Последний параметр необходим для расчета отведения талых вод;
- среднее количество осадков в регионе. Этот показатель выражается в миллиметрах и соответствует толщине слоя выпавшей воды;
- площадь стока. В случае с линейной канализацией это будет общая площадь территории, с которой планируется отведение воды, а с точечной – площадь кровли;
- расположение уже имеющихся на участке подземных коммуникаций;
- полная характеристика грунтов на территории.
Выбрать и купить водоотводный лоток нужного типа можно только в том случае, если при проектировании системы учтены все эти параметры, иначе ливневая канализация не будет максимально эффективной.
Пластиковый водоотводный лоток с решеткой
Объем воды, который система должна отводить, рассчитывается путем произведения трех множителей: числового выражения интенсивности осадков, площади поверхности (с которой требуется отводить воду) и поправочного коэффициента. Данные о количестве осадков можно получить на местной метеорологической станции. Последнее значение является постоянным и зависит от типа покрытия территории:
- 0,4 – территория, засыпанная щебнем;
- 0,85 – бетонное или железобетонное покрытие;
- 0,95 – асфальтированные дорожки и площадки;
- 1 – крыши.
Глубина монтажа водоотводных лотков зависит от размера изделия и планируемого типа системы. При этом нужно учитывать наличие на территории системы дренажа: ливневая канализация всегда должна прокладываться выше нее. Средняя глубина установки стока обычно составляет 0,3 м для лотков, диаметр которых не превышает 50 см, и 0,7 м – для лотков большего размера.
Система ливневой канализации на придомовой территории
Особенности конструкции
Для сбора поверхностной ливневой и талой воды выпускаются сборные желоба, которые подразделяются на телескопические, прикромочные и дренажные.
- телескопические лотки обеспечивают отвод воды самотеком со склонов садовых и парковых зон;
- прикромочные изделия предназначены для удаления стоков с автомобильных дорог, железнодорожных переездов, тротуаров велодорожек;
- дренажные желоба устанавливаются в подвалах и цокольных этажах, бассейнах и прочих помещениях, где требуется отвод воды.
Производители лотков обычно указывают направление потока воды. Для объединения желобов в единую герметичную систему, изделия оснащаются специальными пазами.
Выпускаются модели лотков, имеющие заводской уклон. Такие изделия применяются на участках, где нет возможности создания искусственных уклонов.
Конструкция водоотводного лотка.
Системы поверхностного водоотвода оснащаются пескоуловителями для сбора попадающего в ливневые системы мелкого мусора и песка, дождеприемниками, для сбора воды с крыш.
Важным элементом поверхностного водоотвода являются дренажные решетки, которые изготавливаются из различных материалов: нержавеющей или оцинкованной стали, композитных материалов и чугуна:
- полимерные решетки хорошо выглядят и обладают противоскользящими свойствами;
- оцинкованные изделия легкие и долговечные;
- решетки из чугуна отличаются высокой прочностью, выдерживают большие нагрузки;
- изделия из нержавейки имеют презентабельный внешний вид, на них не задерживается грязь.
Решетка с противоскользящим покрытием
Для благоустройства объектов с высокими требованиями к эстетике, выпускаются решетки с щелевыми решетками. Они создают практически невидимый водоотвод, полностью выполняющий свои гидравлические функции.
Такие решетки используют для установки на территориях бизнес-центров, в школьных дворах, на железнодорожных перронах, городских площадях и тротуарах.
Щелевая решетка
Монтаж лотков поверхностного водоотведения
Это один из самых простых строительных процессов, в который входит несколько этапов:
- нанесение разметки;
- проведение земляных работ – выкапывание траншей по разметке;
- выравнивание дна траншеи с помощью песка;
- установка каналов с требуемым уклоном с герметизацией соединительных стыков;
- подсыпка лотков со всех сторон.
Монтаж лотков поверхностного водоотведения
При кажущейся простоте необходимо учитывать большое количество нюансов:
- В первую очередь учитывается плотность грунта и его тип. Чем плотнее, тем ниже водопоглощение.
- Монтаж начинается с нижней точки дренажной магистрали – с места сбора воды в канализацию или сброса ее за пределы территории.
- Глубина и ширина траншеи должна быть на 10-15 см больше тех же параметров самих каналов.
- Решетки системы поверхностного водоотведения должны располагаться на 3-5 см ниже чистовой отделки территории (ниже асфальта, тротуарной плитки и прочих материалов).
- Монтаж пластиковых каналов производится вместе с решетками. Именно так достигается сохранение формы изделий.
- До начала установки поверх траншей натягивается нить, определяющая уклон каналов. Для этого в грунт вбивается несколько колышков, к которым нить крепится.
- Тяжелые желоба опускаются в траншею с помощью подъемной техники. Легкие вручную.
- Между элементами дренажной магистрали прокладываются герметики, обеспечивающие герметизацию соединений. Для пластиковых применяют полиуретановый герметик, похожий на клеевой состав. Бетонные соединяются цементно-песчаным раствором или специальными прокладками, круглыми в сечении. Последние применяются и в стыковке металлических элементов.
- Для повышения устойчивости расположения лотков поверхностного водоотведения их подсыпают с двух сторон полусухим бетонным раствором, который впоследствии становится и основанием для финишной отделки прилегающей территории.
- Монтаж проводят строго по натянутой нити. Каждый канал дополнительно проверяют строительным уровнем для контроля уровня установки.
- Если производится монтаж бетонных лотков больших размеров, то дно траншеи подготавливается основательно. Засыпается песчаная подушка толщиною 10-15 см, на ней формируется бетонная основа под каналы толщиною 10 см. Именно она закладывается под требуемый уклон, чтобы не выравнивать под угол наклона сами желоба.
Разнообразие лотков поверхностного водоотведения дало возможность расширить выбор. Ведь поверхностный дренаж является частью не только мест всеобщего использования и промышленных объектов. Сегодня это часть ландшафтного дизайна загородных участков, которая подвержена функциональным нагрузкам. Поэтому появление на рынке пластиковых лотков решило многие проблемы загородных застройщиков.
Источники информации:
- https://gs16.ru/dacha/razmery-vodootvodnyh-lotkov-2.html
- https://opzt.ru/wp-content/uploads/2019/08/GOST-R-Lotki-ZHB-1-red.-24.04.2019.pdf
- https://stroy-podskazka.ru/drenazhnaya-sistema/lotki/#h3_282336
- https://gk-azimut.ru/blog/obzory-tovarov/tipy-vodootvodnykh-lotkov-i-ikh-razlichiya
- https://septikexpert.com/ochistnye-sooruzheniya/drenazh-i-livnevaya-kanalizaciya/lotok-vodootvodnoj
- https://www.standartpark.uz/info/articles/polimerpeschanaya-ili-polimerbetonnaya-tekhnologiya
- https://strojdvor.ru/kanalizaciya/lotki-vodootvodnye-polimerbetonnye
- https://septicov.net/lotki/plastikovye-lotki/plastikovye-vodootvodnye-lotki.html
- https://www.drenag54.ru/articles/1375
- https://www.inoxpark.ru/catalog
Сортамент лотков
При производстве этих изделий, широко используемых для отвода сточных вод, используется либо литейная технология (если они делаются из чугуна или бетона), либо термопластичная экструзия (если их изготавливают из пластика). В результате производители предлагают на рынке лотки, значительно отличающиеся между собой как по прочности, так и по другим эксплуатационным характеристикам. Поэтому при классификации лотков чаще всего их разделение основывают на типе конструкционного материала, из которого они изготовлены.
Полимерные лотки
При их производстве используются конструкционные полимеры, в качестве которых обычно выступает полипропилен, имеющий минеральное наполнение. Применение подобных композитных материалов придает получаемому продукту высокие эксплуатационные качества: их трудно поцарапать, а, кроме того, они инертны по отношению ко многим химическим реагентам и обладают большой прочностью (некоторые сорта способны выдерживать нагрузку достигающую 60 т/м2). Рабочая температура полимерных лотков колеблется в диапазоне -50…+120 °C. С их помощью можно организовывать водоотвод, как возле жилых домостроений, так и вблизи железнодорожных полотен.
Типовые модули полимерных желобов обычно имеют:
А) вес — 9…14 кг;
Б) ширину — 14…50 см;
В) длину — 100 см;
Г) высоту — 6…79 см;
Д) условный проход — 10 см.
Лотки бетонные
Их производят, используя бетон, в который для его армирования добавляют либо стальную проволоку, либо полимерные нити, либо стекловолокно, применяя при этом метод вибрационного литья. При такой технологии форму с еще не затвердевшей массой устанавливают на специальном вибрационном стенде. Водоотводные бетонные лотки применяют в комплекте с чугунными щелевыми решетками.
Бетонные лотки обладают повышенной по сравнению с обычными железобетонными изделиями прочностью. Поэтому их используют не только для выполнения поверхностной дренажной системы жилых объектов, но и при организации водоотвода на автострадах или на объектах промышленного назначения.
Типовые бетонные лотки имеют:
А) длину желоба в пределах 50…400 см;
Б) габариты по сечению от 14×15 см до 43×88 см;
В) пропускное отверстие с величиной условного прохода, равной DN 100.
Характеристики этих бетонных изделий должны соответствовать отраслевым стандартам и ТУ производителя.
Лотки чугунные
Они (и их решетки) могут изготавливаться либо из чугуна марки ISO 185, имеющего графитовые зерна пластинчатого типа, либо из чугуна марки EN1563, у которого графитовые зерна в виде сфероидов. Так как такой материал, как чугун, подвержен коррозии, то готовые лотки (а в некоторых случаях и их решетки) дополнительно могут защищаться от ржавления с помощью горячего цинкования. Но в большинстве случаев эти изделия поставляются потребителям без защитного цинкового покрытия.
Так как чугунные лотки хорошо выдерживают как поперечные, так и продольные нагрузки, то их используют для организации водоотвода в основном в ответственных случаях, например, в аэропортах или в местах стоянок большегрузного автомобильного транспорта и т. п., в которых это экономически оправдано.
Лотки и решетки из чугуна обладают:
А) максимальной длиной равной 50 см;
Б) наибольшей шириной — 20 см;
В) толщиной решетки — не менее 5 см;
Г) размерами пропускного отверстия с условным проходом DN100 или более.
Металлические накопительные емкости
Как показывает практика, металлическая емкость для канализации пользуется большим спросом, нежели бетонный накопитель. Но, в то же время, металлическая емкость не особо надежна, так как металл не устойчив перед разрушительным действием коррозии. Поэтому, если вы решили купить металлическую емкость для канализации, нужно непременно покрыть металл защитным составом, а все места стыкований и швов обработать герметиком.
В основном, металлические емкости устанавливаются под землей.
Их еще называют подземные емкости для канализации, и поэтому, нужно покрывать металл защитным слоем не только внутри, но и снаружи.
Установка накопительной емкости выполняется так:
- Нужно выкопать котлован, ширина которого должна быть на 40 см больше ширины емкости.
- Глубина должна выбираться так, чтобы сточные воды в накопительной емкости не замерзли.
- Непременно нужно сделать «амортизационную подушку» на дне котлована, так как эта подушка будет предостерегать емкость от повреждений в период смещения грунта.
- Затем устанавливается в котлован накопительная емкость.
- Далее нужно выполнить присоединение канализационной трубы к накопительному резервуару.
- После этого можно засыпать резервуар слоем песка, а затем слоем грунта.
В целом, цена накопительных емкостей для канализации вполне доступна среднестатистическому населению страны, но не стоит забывать, что обслуживание накопительных резервуаров требует немалых затрат.
Некоторых людей не устраивает цена накопительных резервуаров, и они принимают решение купить емкость б/у под канализацию, но не делайте поспешных выводов. Ведь емкости б/у для канализации уже были в эксплуатации, и их долговечность значительно понизилась. Кроме того, на б/у емкостях могут быть незначительные повреждения, и из-за них потом придется потратиться больше на ремонты.
Поэтому лучше купить накопительную емкость для канализации в специализированном магазине.
https://youtube.com/watch?v=7iITPYd0f08
