Водопровод в бане своими руками: пошаговая аннотация

Оглавление

Какие трубы использовать для водоснабжения из колодца

При организации водоснабжения дачи и бани важно правильно выбрать трубы. Они должны быть:

  • Безопасны, особенно, если воду будете использовать для питья.
  • Долговечны, так как большая часть трубопровода укладывается ниже уровня промерзания грунта, то замена влечет большой объем работ.
  • Хорошо переносили перепады температур.
  • Легко монтировались и ремонтировались.

Раньше трубы использовались только металлические. Других вариантов не было. Но они, во-первых быстро ржавеют, во-вторых, монтаж и замена возможны только со сварочным аппаратом. Сегодня есть другие варианты.


Между колодцем и домом, дачей, баней, укладывают трубы из полипропилена или полиэтилена

Полипропиленовые трубы для водопровода

Чтобы водопровод служил долго и исправно, лучший вариант для дачи и бани – полипропиленовые трубы. Они отлично себя чувствуют при низких температурах, при их соединении не используются резиновые или другие прокладки, которые со временем теряют эластичность и требуют замены. Они не выделяют никаких вредных веществ, не гниют и не окисляются, не повреждаются грибками и микроорганизмами, срок эксплуатации производители заявляют порядка 50 лет.

Но. Полипропиленовые трубы требуют специального оборудования для сварки. Используется специальный паяльник, которым разогревается труба. В разогретом состоянии ее быстро соединяют с уголком, тройником, краном и т.п

Важно: при сварке не делать никаких вращательных движений. Особенно это актуально для армированных труб

После соединения дают пару минут на остывание и можно продолжать сборку водопровода дальше. Аппарат не очень дорогой, да и покупать его не обязательно. Практически в любой фирме, продающей полипропиленовые трубы можно взять паяльник для полипропилена на прокат.

Чем хороши еще полипропиленовые трубы, так это тем, что есть они и для холодной и для горячей воды. То есть внутреннюю разводку гребенки воды в помещении можете тоже сделать из того же материала. Еще один их плюс: ровная и гладкая наружная поверхность, за которой легко ухаживать и не нужно красить.

Полиэтиленовые

Для подачи холодной воды (для горячей использовать нельзя) часто используют трубы ПНД – полиэтиленовые низкого давления. Они имеют практические такие же характеристики, как и полипропиленовые (не боятся морозов, не гниют и не подвержены воздействию грибков, но в то же время экологически безопасны), однако имеют один большой плюс: их можно не только сваривать, но и использовать разъемные фитинги. Это намного удобнее, не требует специального оборудования, да и ремонт/замена становится проще. Как соединять трубы ПНД смотрите в видео.

Но, с другой стороны, разъемные фитинги — это большая вероятность появления протечек. Потому планировать трубопровод стараются планировать так, чтобы все разборные фитинги были в доступных местах, а не под землей.

Утепление и компенсация давления

При укладке труб (полиэтиленовых или полипропиленовых – неважно) желательно принять меры для компенсации давления грунта. Если грунты у вас пучнистые, делать это обязательно

Нужно трубу (лучше с с утеплением, но можно и без) уложить в гофрированный шланг большего диаметра. Он будет, во-первых, служить теплоизоляцией, во-вторых, защищать от избыточного давления.

Есть также трубчатый утеплитель «Энергофлекс», использовав который можно одним махом решить вопрос теплоизоляции и защитить трубы от чрезмерных нагрузок.


Утеплитель для труб водоснабжения «Энергофлекс»

Наиболее распространенные схемы подключения труб в бане

Кроме материала и климатических условий, для прокладки зимнего водопровода потребуется учесть способ подачи воды для бани. Как правило, воду для парилки и помывочного отделения на даче можно подвести тремя способами:

  • От централизованной системы водоснабжения;
  • От скважины, пробуренной на удалении в 15-20 м от бани;
  • Забирать воду из колодца, расположенного на небольшом удалении от здания бани.

Подключение зимнего водопровода для бани во всех случаях несколько отличается от системы водоснабжения дачи или жилого дома из-за отсутствия постоянного отопления помещения. Наиболее сложным считается подключение зимнего водопровода к централизованной линии водоснабжения дачного поселка.

Нагреватель на трубе

Нагреватель можно соорудить на дымоходной трубе, и разогрев будет производиться от отводящего вверх дыма. Такой источник тепла может разогреваться до температуры свыше 500ºС, что можно использовать с пользой, перед тем как дым уйдет в трубу. Главная проблема конструкции – обеспечение герметичности места ввода дымоходной трубы в нагревательный бак. Сама конструкция включает бак, в котором в днище сделано отверстие для дымохода. Герметизировать стык необходимо термостойким герметиком или глиняно-известково-песочным раствором.

Применение цементного раствора не рекомендуется из-за его растрескивания при таких термических нагрузках.

Основное преимущество системы «самовар» – использование бесполезно уходящей энергии с пользой для дела. Кроме того, достаточно высокое расположение бака дает возможность его использования в качестве душа, если установить соответствующий распылитель для воды.

Какие трубы использовать для водоснабжения из колодца

При организации водоснабжения дачи и бани важно правильно выбрать трубы. Они должны быть:

  • Безопасны, особенно, если воду будете использовать для питья.
  • Долговечны, так как большая часть трубопровода укладывается ниже уровня промерзания грунта, то замена влечет большой объем работ.
  • Хорошо переносили перепады температур.
  • Легко монтировались и ремонтировались.

Раньше трубы использовались только металлические. Других вариантов не было. Но они, во-первых быстро ржавеют, во-вторых, монтаж и замена возможны только со сварочным аппаратом. Сегодня есть другие варианты.


Между колодцем и домом, дачей, баней, укладывают трубы из полипропилена или полиэтилена

Полипропиленовые трубы для водопровода

Чтобы водопровод служил долго и исправно, лучший вариант для дачи и бани – полипропиленовые трубы. Они отлично себя чувствуют при низких температурах, при их соединении не используются резиновые или другие прокладки, которые со временем теряют эластичность и требуют замены. Они не выделяют никаких вредных веществ, не гниют и не окисляются, не повреждаются грибками и микроорганизмами, срок эксплуатации производители заявляют порядка 50 лет.

Но. Полипропиленовые трубы требуют специального оборудования для сварки. Используется специальный паяльник, которым разогревается труба. В разогретом состоянии  ее быстро соединяют с уголком, тройником, краном и т.п

Важно: при сварке не делать никаких вращательных движений. Особенно это актуально для армированных труб

После соединения дают пару минут на остывание и можно продолжать сборку водопровода дальше. Аппарат не очень дорогой, да и покупать его не обязательно. Практически в любой фирме, продающей полипропиленовые трубы можно взять паяльник для полипропилена на прокат.

Чем хороши еще полипропиленовые трубы, так это тем, что есть они и для холодной и для горячей воды. То есть внутреннюю разводку  гребенки воды в помещении можете тоже сделать из того же материала. Еще один их плюс: ровная и гладкая наружная поверхность, за которой легко ухаживать и не нужно красить.

Полиэтиленовые

Для подачи холодной воды (для горячей использовать нельзя) часто используют трубы ПНД – полиэтиленовые низкого давления. Они имеют практические такие же характеристики, как и полипропиленовые (не боятся морозов, не гниют и не подвержены воздействию грибков, но в то же время экологически безопасны), однако имеют один большой плюс: их можно не только сваривать, но и использовать разъемные фитинги. Это намного удобнее, не требует специального оборудования, да и ремонт/замена становится  проще. Как соединять трубы ПНД смотрите в видео.

Но, с другой стороны, разъемные фитинги — это большая вероятность появления протечек. Потому планировать трубопровод стараются планировать так, чтобы все разборные фитинги были в доступных местах, а не под землей.

Утепление и компенсация давления

При укладке труб (полиэтиленовых или полипропиленовых – неважно) желательно  принять меры для компенсации давления грунта. Если грунты у вас пучнистые, делать это обязательно

Нужно трубу (лучше с с утеплением, но можно и без) уложить в гофрированный шланг большего диаметра. Он будет, во-первых, служить теплоизоляцией, во-вторых, защищать от избыточного давления.

Есть также трубчатый утеплитель «Энергофлекс», использовав который можно одним махом  решить вопрос теплоизоляции и защитить трубы от чрезмерных нагрузок.


Утеплитель для труб водоснабжения «Энергофлекс»

Источники

  1. Откуда взять воду на дачном участке?

Ее источниками могут быть:

  • Стационарный водопровод;
  • Летнее водоснабжение дачи обеспечит водопровод для полива. Как правило, вода в него подается по графику. Для бесперебойного водоснабжения нужно создать автономный запас воды в резервном баке;

Водопровод для полива в садовом товариществе

  • Собственный колодец или скважина могут обеспечить вас водой непитьевого, а в отдельных случаях — и питьевого качества;
  • Наконец, никто не отменял пользования привозной водой. Как и в случае летнего водопровода, задача сводится к организации хранения достаточно большого количества воды и ее подаче в водопровод с избыточным напором.

Цистерны для доставки питьевой воды

Подключение насосной станции

Как говорилось выше, система проста: в скважину или колодец погружается труба (чаще полипропилен 32 мм, но бывает и 40 мм — зависит от производительности насоса). Она подается на вход станции, а с выхода подается в гребенку водопровода.

  • Сделать все так, чтобы можно было перекрывать ненужные ветки.
  • Предусмотреть возможность слива воды на зиму. Так как в системе обязательно присутствует обратный клапан, требуется сделать отвод немного выше.
  • На входе и выходе в насосную станцию поставить отсечные краны. Перекрыв их, можно будет снять оборудование на профилактику без особых трудностей.

Так как большинство компонентов системы неподвижны, то соединение всех элементов происходит при помощи американок с накидными гайками. Иначе собрать, а потом при необходимости разобрать, очень и очень сложно.

Подробная схема подключения насосной станции. Реализована система вытеснения воздуха из труб и оборудования

Одна из схем подключения насосной станции изображена на фото. Назначение большинства  элементов понятно, за исключением кранов «отсечка 1» и «отсечка 2». Они используются при заполнении системы во время первого пуска. Вот как происходит процесс:

  • Кран «отсечка 2» и кран слива открыты, «отсечка 1» закрыт. При таком положении вентилей, заливая воду в соответствующий вход, заполняем нижнюю часть системы. Часть воздуха при этом выходит через кран слива.
  • Теперь закрываем «отсечка 2» и кран слива и на 5-7 секунд включаем насос. Через 5 секунд открываем «отсечка 1». Таким способом создается в системе повышенное давление, которое выдавливает воздух из системы (пару кранов должны быть открыты).
  • Второй цикл запуска: открыт кран «отсечка 2»,закрыт «отсечка 1» и кран слива. Снова   включаем на непродолжительное время насос.
  • Через 5-7 секунд работы насоса открываем кран «отсечка 1». Система должна запуститься. Если воздуха осталось все еще много, можно повторить второй цикл запуска.

В рабочем состоянии «отсечка 2» и сливной кран закрыт, «отсечка 1» открыт.

В этой схеме больше внимания уделили очищению — на входе в дом стоит фильтр тонкой очистки

Интересна эта система продуманной системой очистки: на ветке, которая идет в дом, установлен фильтр для воды. В результате в  кране имеем чистую воду без примесей.

Особенности летнего внешнего водопровода

В зависимости от сезонности проживания в доме выбирают способы прокладки внешней части водопровода.

Если это дом за городом, и в нем проживают только в теплое время года, то можно выбрать «летнюю» схему водопровода.

В этом случае, если позволяет глубина колодца, используют поверхностный насос, который можно устанавливать просто под навесом, защищающим его от осадков и от солнца. И экономят значительные средства на обустройстве кессона (яма, стенки, утепление, лестница, крыша, герметичный люк).

Водопровод от насоса к дому можно проложить по «бюджетной» схеме, используя мелкие траншеи, глубину которых выбирают таким образом, чтобы не повредить трубы при вскапывании участка.

Такая прокладка труб подходит для дачи или «летнего» дома в деревнеИсточник izhevsk.ru

Можно вообще уложить трубы на поверхности земли, но они явно не будут украшать ландшафт, а по окончании сезона их придется демонтировать и спрятать «под замок».

Еще одна статья экономии – ввод в дом. Трубу можно завести либо через цоколь, либо вообще через стену. И не надо сверлить отверстие в монолитном или сборном фундаменте, если оно не было предусмотрено при строительстве.

Стандарты

Глобально характер водопровода зависит от того, для каких нужд будут использовать подаваемую им воду. Все актуальные требования по состоянию на 2018 год изложены в СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества», хотя они касаются, как следует из названия, преимущественно питьевой воды. В случае с загородным домом водопровод должен соответствовать именно этим требованиям, поскольку описанная в документе вода считается единственной пригодной для питья и приготовления еды, а также санитарно-гигиенических процедур всех видов и сельскохозяйственных нужд.

Впрочем, бывает и так, что подавать такую воду проблематично либо ее количество весьма ограничено. На некоторых участках даже фактически присутствуют два водопровода, один из которых подает дорогую, но зато идеально чистую воду, а другой – недорогую, которая по классификации относится к воде для производственных нужд. В случае с приусадебными участками такая вода нередко может использоваться для орошения полей, а вот для питья уже не годится. При случае она может пригодиться и для других нужд, например, ею можно вымыть автомобиль.

Наконец, существуют и так называемые водопроводы для пожаротушения. Вода отсюда не соответствует вообще никаким стандартам – она просто подается в специальные резервуары на случай чрезвычайной ситуации, чтобы погасить разбушевавшееся пламя. Целенаправленно участок к такой системе никто подключать не станет, если исключить вариант мошенничества, тем более что за забор воды оттуда и ее нецелевое использование могут наказать.

Ход работ с фото

Для начала разметил трассу водопровода шнуром, линия получилась прямой, без изгибов и поворотов. Выкопал траншею глубиной 50 см, выровнял дно и по всей длине уложил обзольную доску 25 мм обзолом вниз — днище короба. Это уменьшит провисание трубы.

Траншея для водопровода.

У дома траншею прокопал вплотную к фундаменту и проделал отверстие диаметром 15 см для захода трубы в подвал. К бане траншею подвел к точке входа трубы и высверлил в полу отверстие 10 см.

Померил и разрезал на отрезки трубу. На горизонтальную плеть прикрутил фитинги и прикрепил греющий кабель, который заранее прошел подготовку к монтажу. Упаковал всю сборку в термафлекс и бережно опустил в траншею, на доски.

Выполнил подключение к домовому водопроводу, смонтировал электрическую часть и проверил работоспособность греющего кабеля. С помощью монтажной пены и цементного раствора заделал с обеих сторон отверстие в фундаменте.

Ввод готового трубопровода в баню.

Смонтировал «банный» ввод, герметизировал отверстие в полу и подстраховался: закрепил снизу аллюминиевый лист. Установил кран и запустил воду. Получилось, работает!

Но в соединении банного крана отводом обнаружил небольшое протекание. Разобрал, подмотал дополнительно лен, собрал. Порядок. Оставил новый водопровод на сутки под рабочим давлением для проверки герметичности.

Все нормально. Доделал короб из того же горбыля и со спокойной душой засыпал траншею.

Судя по тому, что водопровод исправно работает вторую зиму, я сделал все правильно. Но, может быть, не все? Уважаемый читатель, буду рад услышать ваше мнение.

А что тесть? А тесть жив, здоров и ходит в баню круглый год.

Водопровод в баню из колодца

Очень часто основным источником воды для бани на даче или на загородном участке остается обычный колодец, выкопанный достаточно далеко от помещения парилки. Брать воду из колодца приходится с помощью погружного насоса. Труба водопровода укладывается в грунт на глубину не менее 2 м и выводится в колодезную шахту через отверстие в боковой стенке. По этой же линии прокладывается резиновый гофр или шланг для питающей насос электропроводки.

Чтобы избежать размораживания зимнего водопровода, на насосе не ставят обратного клапана, а на входной линии в бане монтируют водосбросный воздушный вентиль. После завершения банных процедур достаточно открыть его на 10-15 мин., чтобы вода сбежала обратно в колодец. Жидкость может стечь и без воздушного дросселя, только процесс это будет достаточно долгим, и в сильный мороз воду на стоке в шахте колодца может прихватить льдом.

Горячая вода в бане своими руками: схемы

Греть воду в бане не представляет особых хлопот. Однако, чтобы все хорошо функционировало и горячей воды было достаточно, нужно придерживаться правильной организации системы нагревания и подачи воды.

Схема водоснабжения бани через теплообменник с баками холодной и горячей воды на крыше бани помещена ниже.

Схема нагрева воды в бане – водяной бак на трубе плюс выносной бак, а также водяной бак «самоварного» типа.

Схема самодельного дровяного водонагревателя.

Схема организации горячей и холодной воды в бане с металлическим котлом и теплообменником.

Схема системы горячего водоснабжения в бане с теплообменником «регистр» и выносным баком.

Как оборудовать хороший источник воды?

Немаловажен вопрос о том, откуда брать воду для бани. Конечно, идеальный для нее источник – это скважина на известняк, называемая артезианской. Но цена, которую берут рабочие за ее бурение, у многих банщиков отбивает даже охоту вообще проводить в парную воду.

Существуют еще скважины на песок – но они зачастую слишком запесочиваются и на них нужно ставить серьезные фильтры. Тревожит также и такой момент – если территория сама по себе радоносна, что на глаз не проверить, то вода из нее будет содержать большое количество радиоактивного почвенного газа радона. Вот почему самый оптимальный вариант – обычный колодец, воду для которого найти можно с помощью рамки.

Как только вода найдена, можно делать проверочное бурение и копать колодец

Важно только приобрести «правильные» кольца – с системой шип-паз, которые крепятся друг к другу. Это предупредит возможное горизонтальное смещение колец

Хорошо, если кольца дополнительно еще будут стянуты между собой специальными металлическими скобами. А, чтобы верховодные жилы не смогли попасть внутрь, при закладке между кольцами желательно сделать шов из специальной резиновой ленты типа RubberElast. На крайний случай подойдут трос – пенковый, джутовый или льняной. Но нельзя его смазывать битумом – он вреден, жидкое стекло – напрасные растраты, а подходит только быстротвердеющая смесь Плитонит Аквабарьер.

На дне такого колодца нужно сделать донный фильтр – из щебня, камней и геотекстиля.

Вокруг колодца образовавшееся пространство заполнять нужно не землей, а песком – он отведет воду от стенок и тем самым снизит морозное пучение. Не помешает и утепление колодца – хотя бы тем же экструдированным пенопластом, который не дает крошки. А верх колодца нужно обязательно накрыть – стальной или пластиковой крышкой – чтобы в него не попадали листья и не забивалась потом вся система водоснабжения бани, и не пришлось менять перегоревшую насосную станцию.

Саму воду из колодца забирать будет выводная труба – важно ее вход сделать полностью герметичным. Но только не битумной мастикой – от нее вода станет загрязняться и на ней появится цвет побежалости

Гидроизоляцию делать нужно многослойную – с силиконом, цементным раствором, жидким стеклом и фиброрезиной Киилто.

Вот как это делается: на отверстие в кольце кладется слой силикона и штукатурится смесью водостойкого и морозостойкого плиточного клея. Когда он подсохнет, наносится слой фиброрезины – она обычно используется для гидроизоляции душа. Как высохнет – еще один, уже более толстый слой. И уже после него снова штукатурка смесью плиточного клея с жидким стеклом. На следующий день всего это обмазывается синей глиной и укладывается пенопласт, за ним – суглинки. И все эти манипуляции проводятся как с внутренней, так и с внешней стороны.

Водоснабжение бани зимой

Если баня нужна не только летом, но и в зимние морозы, то устройство системы водоснабжения значительно усложняется. Во-первых, прокладка водопровода должна в этом случае выполняться ниже глубины промерзания грунта. Как правило, в зависимости от региона, это 1,5-2,2 м. Во-вторых, нужно продумать систему слива воды, чтобы она не оставалась ни в обратных клапанах, ни в вентилях, которые, когда не топится баня, попадают в зону отрицательных температур.***В следующих статьях подробнее поговорим об устройстве систем водозабора, рассмотрим схемы водоснабжения бани с внутренней разводкой труб, а также узнаем как выбрать место для колодца, на какую глубину копать колодец, какие трубы выбрать для водоснабжения бани и многое другое.Добавляйте сайт в закладки и почаще заглядывайте к нам, чтобы познакомиться с новыми публикациями.

Зимнее водоснабжение в бане

После того, как вы устроили на участке источник воды, необходимо в случае зимнего водоснабжения трубы, по которым в баню будет подаваться вода, уложить на глубину, большую глубины промерзания грунта. Трубы при этом можно использовать пластиковые или металлопластиковые (медные – слишком дорогое удовольствие, а чугунные или металлические – прошлый век). Нелишним будет еще и утеплить их, используя материалы, которые не боятся влаги.

Для того чтобы подстраховаться на случай сильных морозов, в траншею можно насыпать 30 см керамзита или пенопластовой крошки, а поверху уложить заизолированные трубы, которые тоже можно засыпать частично не грунтом, а теплоизолятором.


Трубы для воды прокладывают ниже глубины промерзания грунта, не забывая при этом о теплоизоляции

Но если баня в зимний период не отапливается, температура в ней опускается обычно почти до уровня уличной.


Зимой в неотапливаемой бане замерзает вся имеющаяся вода

При таком варианте оставшаяся в трубах в бане вода обязательно замерзнет. Потому обязательно нужно предусмотреть возможность максимального слива воды из системы после каждого ее посещения в зимний период.

Разводка труб внутри бани

Один из типовых вариантов укладки труб в помещении приведен на схеме ниже.

Вода заходит вовнутрь здания через пол или стену предбанника. Здесь же располагаются грязевой фильтр, кран слива воды из накопительного бака, обычно поднятого на чердак постройки. В конструкции водопровода предусмотрено три независимых системы слива:

  • Из накопительной емкости;
  • Из холодного контура бойлера;
  • Слив из горячего контура, соединенного с теплообменником печи.

Несмотря на кажущуюся сложность, схема достаточно проста и эффективна в работе. После глушения топки печи избыточное давление пара выдавит воду и из бойлера, и из водяного накопителя. Сливные краны, расположенные под черновым полом в бане, оставляют открытыми, что обеспечивает относительно полный выход жидкости из водопровода за короткий срок.

Типы водоснабжения

В зависимости от периодичности использования бани водоснабжение может быть летним или всесезонным.

Летнее водоснабжение

Принципиальная схема водоснабжения

Самый простой, но и самый неудобный способ водоснабжения.

Преимущества

Водопроводные трубы прокладываются по поверхности участка, не требуется выполнять большой объем земляных работ для копания траншей. Можно пользоваться дешевыми мягкими шлангами, значительно уменьшается количество дорогостоящей водопроводной арматуры, шланги можно класть по самому короткому маршруту от источника воды до бани. И главное преимущество – дешевизна обустройства летнего водоснабжения.

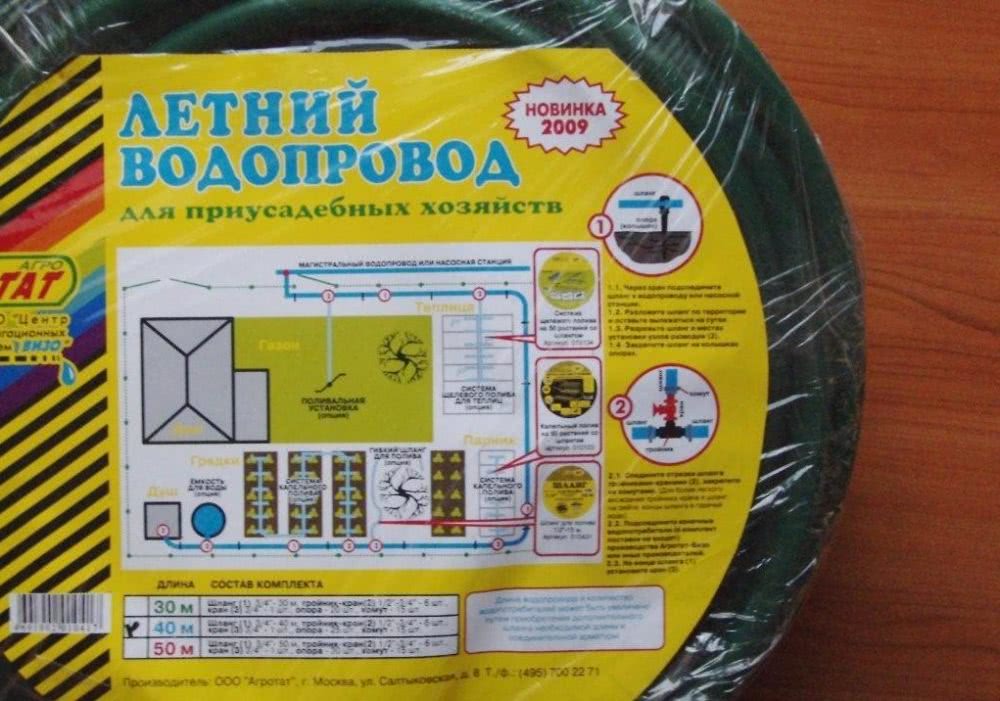

Летний водоподвод

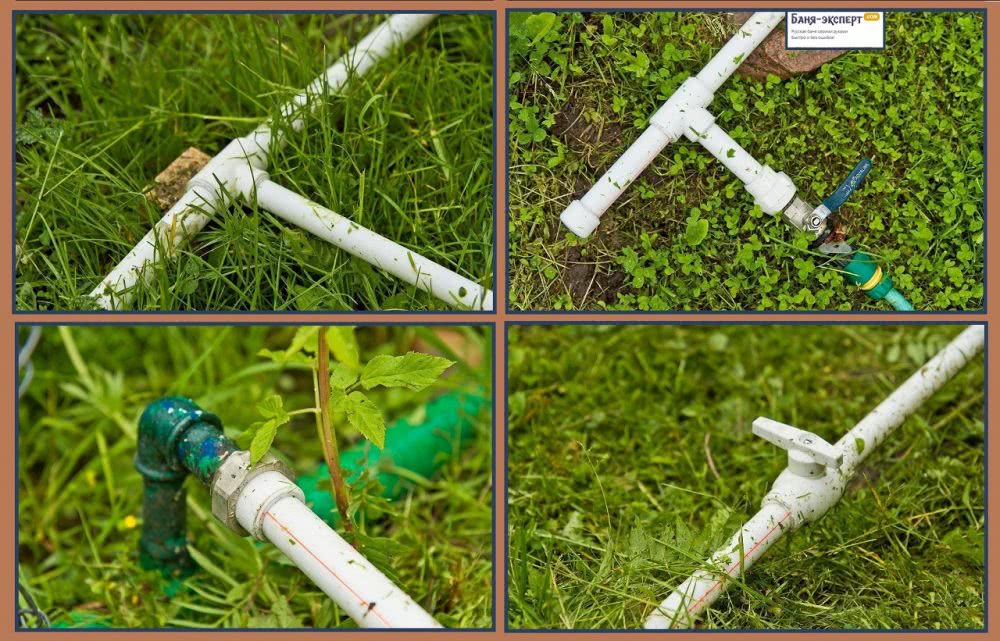

Разводка труб для летнего водопровода

Недостатки

Каждый сезон шланги нужно убирать в теплое помещение, в поверхностных трубах полностью спускать воду. Если внезапно ударили ночные заморозки, то шланги и трубы могут выйти из строя, а для покупки новых потребуется немалая сумма денег. Но самый главный недостаток – невозможность принимать банные процедуры зимой. Если же возникает необходимость пользоваться баней в зимний период времени, то нужно устанавливать в помещениях тару под воду и носить ее ведрами.

Летний водопровод

Летнее водоснабжение делают в крайних случаях, и то лишь как временное решение проблемы. Существует несколько причин, не позволяющих сразу сделать зимний подвод воды, и это не только отсутствие финансов. К примеру, на участке могут продолжаться строительные работы на других объектах, что не позволяет копать траншеи в необходимых местах или есть возможность подключения к общим инженерным сетям, но требуется время для согласования различных разрешительных документов и т. д.

Зимой в неотапливаемой бане замерзает вся имеющаяся вода

Зимнее водоснабжение

Как свидетельствует практика, даже те владельцы бань, которые вначале делали летнее водоснабжение, со временем обязательно переделывают его на зимнее. Поэтому мы советуем сразу делать зимний вариант, не терять время и деньги на временные водопроводы.

Зимнее водоснабжение

Преимущества

Главное – бесперебойное наличие воды в любое время года. Нет надобности следить за температурой воздуха и переживать о сохранности труб и шлангов во время внезапных заморозков. Кроме того, не теряется время на периодический демонтаж оборудования и повторное его подключение.

Монтажная схема зимнего водоснабжения

Недостатки

Главный недостаток – возрастание сметной стоимости производства работ и покупки оборудования. Второй недостаток – довольно большой объем земляных работ и возникновение проблем, связанных с такими работами.

Вывод – все равно делайте зимнее водоснабжение, в итоге это даст вам возможность сэкономить деньги и время. Лучше один раз израсходовать денежные средства на настоящее водоснабжение, чем вначале устанавливать временное, а потом все равно переходить на зимнее.

Теперь рассмотрим, какое оборудование используется для водоснабжения бани.

Как правильно выбирать насос

В любом случае подача воды в систему водоснабжения производится при помощи насоса. Предполагается использование погружного или вытяжного устройства, исходя из того, насколько глубоко залегают воды. Важными параметрами при выборе также являются: диаметр скважины/колодца, а также предположительно давление воды в системе. Профессионалы рекомендуют использовать установки с гидравлическими аккумуляторами.

Также при выборе стоит уделить внимание защите насоса от низких температур. Обычно схема водоснабжения бани зимой не изменяется сильно, но все же насос должен быть защищен от переохлаждения и замерзания

Особенно, если баню используют редко.

Из-под земли в водопровод вода подается по специальной трубе, опущенной ниже уровня, на котором грунт начинает промерзать. На стыке двух труб производится герметизация. Гидроизоляционные работы производятся при помощи фиброрезины, силиконового герметика, жидкого стекла или клея под укладку керамической плитки в уличных условиях.

Критерии выбора и принцип работы НС

Принцип работы НС условно представляет три последовательных этапа:

  1. Насос закачивает в гидроаккумулятор воду, реле давления отслеживает этот процесс и после заполнения ёмкости, выключает насос;

  2. НС переходит в режим ожидания того момента когда давления в баке гидроаккумулятора* достигнет заданного показателя. После его достижения – открывайте краны, вода будет.
  3. После открытия крана, происходит постепенное снижение давления воды в бачке гидроаккумумлятора. Когда оно достигает определённого показателя – насос автоматически включается и начинается процесс, описанный в п.1.

*Конструктивно бак поделён на две части. Одна полая, для наполнения водой, вторая (сделанная по типу резинового мячика или обыкновенной автомобильной камеры) для воздуха. Поступающая вода постепенно сжимает «мячик». Сжатый до определённого уровня «мячик» активирует сигнал датчику давления, который отключает насос.

Во-первых — технические характеристики

Основные элементы станции

  • Мощность (Вт) и производительность (в м. куб/час);
  • Высота подъёма водяного столба (м);
  • Объем бака гидроаккумулятора (компенсатора объёма) в литрах;
  • Наличие или отсутствие защиты от перегрева, «сухого хода» и прочие опции.
  • Тип исполнения (вертикальный, горизонтальный, осевой, диагональный центробежный);

Во-вторых — расположение

Надземная НС (поверхностная) (обычный источник воды – местный водоём типа речки, пруда ил не глубокая скважина 5-6 м.)

Плюсы:

  • Удобство обслуживания;
  • Более низкая цена.

Минусы:

  • Большая электрическая мощность (а значит, увеличенный расход электроэнергии);
  • Шумность (хотя этот недостаток решается, установкой НС в изолированном помещении или специальном колодце);
  • Организация процесса получения воды в зимний период.

Полностью заглублённая НС (скважинный насос) (источник водозабора – для глубокой скважины или глубокого колодца). Типичный пример — здесь.

Плюсы:

  • Возможность получать воду из более глубоких источников;
  • Меньшая электрическая мощность (хотя не всегда так);
  • Нет проблем с завоздушиванием (появлением «воздушных пробок»);
  • Малошумность.

Минусы:

  • Неудобно обслуживать;
  • Более высокая цена;

Ещё есть частично-заглублённые НС (в определённых условиях они универсальны для обоих вышеуказанных вариантов, т.е. могут использоваться как для неглубокого колодца, так и для пруда).

В-третьих — управление

  • Ручное;
  • Автоматическое;
  • Удалённое (дистанционное).

Ну, вроде всё, самое важное перечислил. Теперь главный вопрос – индивидуальный подбор

Насосы и трубы для водоснабжения

Сказать о централизованном водоснабжении не будем, там все не сложнее и довольно ясно. Что касается автономных систем водообеспечения, то независимо от варианта источника воды: скважины или колодца, необходимо поставить насос для водоснабжения. Это вопрос жизни и погибели, выбрать оборудование нужно правильно.

Затевать выбор оборудования необходимо не с марки или мощности, а с типа насоса. Направляться определится, какой мотор брать: глубоководный погружной или поверхностный. Очень принципиально сдать воду в лабораторию для химический исследования: питьевая вода или техно, имеется ли примеси и какие непосредственно, найти состав воды. Это нужно чтоб разобраться с изюминкой фильтровальных приспособлений.

Расчет дебета источника воды и объемы водопотребления разрешат подобрать насос правильно. Поверхностные насосы сумеют быть:

  • Вихревые – со свойством подымать давление, для неглубоких источников воды;
  • Центробежные – для колодцев и не очень глубочайших скважин и естественных источников воды.
  • Погружные насосы бывают нескольких видов, их устанавливают при довольно глубочайших источниках:
  • Погружной мотор для колодцев;
  • Погружной мотор для скважины.

Погружной насос лучше удовлетворяет потребности в воде, объему и напору водяного столба.

Рассмотрев насосы по типу погружения, давайте остановимся на конструктивных типах:

  • Поршневые;
  • Центробежные;
  • Турбинные;
  • Роторные;
  • Вибрационные.

В случае если имеется вариант использовать или погружной, или поверхностный, сравните их способности и свойства, чтобы обусловится. Главное, что может быть сказать про поверхностный мотор:

  • Несложен в обслуживании и эксплуатации;
  • Просит установки поглощающего и нагнетающего трубопровод;
  • И хоть заявленная глубина всасывания – 10 метров, на практике – это не больше 7;
  • При первом запуске, и по окончании простоев, необходимо наполнение водой;
  • Длительная работа без перерыва может завершится перегревом и поломкой насоса;
  • Результативно работает только для летнего водопровода;
  • Довольно гулкий в работе.

Глубоководный или погружной насос характеризуется так:

  • Необходимо систематически подымать с целью проведения профилактики и ремонта;
  • Ориентирован на нагнетание;
  • Работает с глубины от 10 метров;
  • Не перегревается, так как слой воды накрепко защищает устройство;
  • Не просит консервации;
  • Работает очень тихо.

Что касается труб, самыми хорошими числятся металлопластиковые трубы.

Источники водоснабжения бани

Водоснабжение бани из колодца

  • Резкие изменения уровня воды, зависящие от погоды или сезона, поэтому в засушливый период ресурсов колодца может не хватать.
  • Колодезная вода обычно содержит взвешенные частицы, так как природная ее фильтрация во время дождей или паводков со своей задачей может не справляться.
  • Зимой оголовок колодца требует утепления, в противном случае высока вероятность замерзания в нем воды.

Совет! Для снижения шума при работе насоса можно снабдить его ресивером на 50 л воды, это поможет выровнять и поддержать давление в системе, что имеет немаловажное значение для подогрева воды в бане.

Водоснабжение бани из скважины

  1. Песчаные скважины. Срок их службы — от 5 до 15 лет, он зависит от объема водоносного слоя и скорости потребления воды. Средняя глубина скважин составляет 10-25 м. Одна скважина дает в час около 1 м3 воды. При временном посезонном использовании она постепенно заиливается.
  2. Артезианские скважины. Вода их высокого качества, почти не требует фильтрации и добывается с глубины более 30 м. Мероприятие по устройству артезианской скважины — очень трудоемкое и затратное, но в течение 50 лет о проблемах водоснабжения можно не вспоминать.

Важно! Бурение и обустройство артезианских скважин стоит дороже песчаных. Для них необходимо разрешение природоохранных органов.

Водоснабжение бани дождевой водой

  • Накопительный бак, изготовленный из экологически чистого материала;
  • Разводка — обычные водопроводные трубы, предназначенные для доставки воды в баню.

3

Конструкция с теплообменником

Если есть необходимость привязки бака для нагрева воды к определенному месту в стороне от печи, то применяется конструкция с теплообменником. Эта конструкция основывается на том, что внутри нагревательные печи имеют змеевик из стальной трубы, через который подается холодная вода. Проходя через печь, жидкость нагревается и поступает в отдельно стоящую емкость, где и накапливается горячая вода. Объем бака обычно составляет 60-80 л и нагревается в течение 1,6-2,2 ч.

Теплообменник использует известный физический закон – холодная масса опускается вниз, а нагретая жидкость подается вверх. Этим и обуславливается размещение бака. Основное преимущество теплообменной системы – отсутствие необходимости привязки бака к печи. Минусом нагревателя является более сложная конструкция.

Похожие записи:

Все о утеплении труб наружной канализации Виды, плюсы и минусы, особенности укладки декоративной штукатурки для отделки цоколя Какие столбы лучше выбрать для установки заборов из профнастила Высота установки раковины, ванны и смесителя Дровяная печка для дачи длительного горения: монтаж покупной и изготовление своими руками Устройство и характеристики газовых котлов daewoo
