Разводка водопровода в квартире: типовые схемы + нюансы проектрирования

Общее устройство и предназначение

Водопровод и канализация представляют собой единую систему, которая объединяет в себе ряд мероприятий, направленных на обеспечение здания водой и отвод стоков. Благодаря комплексу инженерных устройств и сооружений вода поставляется к потребителям из природных источников, проходя предварительную очистку.

Для того чтобы водоснабжение было бесперебойным, в коммуникациях обязательно предусматривают хранение запасов, это позволяет обеспечивать водой различные хозяйственные объекты и населенные пункты. Поэтому к главным задачам водопровода можно отнести: получение воды из источника, контроль ее качества согласно требованиям пользователей и непосредственная транспортировка к точкам отбора. Такое снабжение, как правило, осуществляется из местных или централизованных источников и имеет свою схему водопровода.

Проектирование коммуникаций зависит от выбора источника воды. Для больших и производственных объектов обычно выбирают централизованные источники, а для местного забора используют специальные резервуары. Что же касается водоснабжения горячей водой, то его чаще всего устанавливают в виде закрытого водозабора, где происходит нагрев и последующая транспортировка.

В зависимости от эксплуатационного предназначения здания различают следующие виды водопровода:

  • производственный;
  • пожарный;
  • оборотный;
  • хозяйственно-питьевой;
  • для поставки горячей воды.

Противопожарный водопровод допускается объединять с другими системами, включая производственную и хозяйственно-питьевую. Что же касается питьевого водоснабжения, то его нельзя использовать с объектами, одновременно транспортирующими воду, которая не соответствует санитарным стандартам. Для того чтобы системы коммуникаций справлялись с поставленными задачами, их обеспечивают следующими сооружениями:

  • водозаборными станциями, отвечающими за забор воды из объекта природного источника;
  • насосными станциями, которые создают при транспортировке требуемое давление и поставляют воду на заданную высоту;
  • сооружениями для обработки и очистки, улучшающими качество воды;
  • водопроводными системами и водоводами;
  • запасными и регулирующими резервуарами.

Схема водоснабжения частного дома

Если на участке частного дома есть источник вводы, тогда можно обустроить его при помощи автонасоса. Погружное устройство будет откачивать воду в специальный накопительный бак в доме вместительностью до 500 литров. Накопительная емкость разделена мембраной или реле, что позволяет корректировать давление жидкости в ней. Когда бак наполнен до отказа, насос водоснабжения отключается, а если вода используется – насос снова качает воду в бак. Согласно представленной схеме система водоснабжения состоит из таких частей:

  1. Скважина или колодец.

  2. Насосная станция позволяет отбирать воду из источника водоснабжения.

  3. Гидроаккумулятор – создает определенное давление в системе.

  4. Специальные фильтры, которые очищают и подготавливают воду к использованию.

  5. Оборудование для подогрева воды.

  6. Система коллекторов.

Общая схема водоснабжения

Специалисты советуют проводить обустройство систем водоснабжения дома в весеннее или летнее время, когда грунтовые воды не так высоки, сам грунт легко поддается обработке, а копка проходит более быстро. Установка гидроаккумулятора, который позволяет управлять включением и выключением насоса, является необязательной. В этом случае используются другие методы управления насосом. Схема обустройства водоснабжения может быть разнообразной – все зависит от пожеланий хозяев, которые решили сделать свой дом более комфортным.

Стандарты

Глобально характер водопровода зависит от того, для каких нужд будут использовать подаваемую им воду. Все актуальные требования по состоянию на 2018 год изложены в СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества», хотя они касаются, как следует из названия, преимущественно питьевой воды. В случае с загородным домом водопровод должен соответствовать именно этим требованиям, поскольку описанная в документе вода считается единственной пригодной для питья и приготовления еды, а также санитарно-гигиенических процедур всех видов и сельскохозяйственных нужд.

Впрочем, бывает и так, что подавать такую воду проблематично либо ее количество весьма ограничено. На некоторых участках даже фактически присутствуют два водопровода, один из которых подает дорогую, но зато идеально чистую воду, а другой – недорогую, которая по классификации относится к воде для производственных нужд. В случае с приусадебными участками такая вода нередко может использоваться для орошения полей, а вот для питья уже не годится. При случае она может пригодиться и для других нужд, например, ею можно вымыть автомобиль.

Наконец, существуют и так называемые водопроводы для пожаротушения. Вода отсюда не соответствует вообще никаким стандартам – она просто подается в специальные резервуары на случай чрезвычайной ситуации, чтобы погасить разбушевавшееся пламя. Целенаправленно участок к такой системе никто подключать не станет, если исключить вариант мошенничества, тем более что за забор воды оттуда и ее нецелевое использование могут наказать.

Соединение труб

Что касается соединения разных видов труб. В этом тоже нередко возникают проблемы. Например, нет заводского переходника, чтобы перейти с асбестовой трубы на пластиковую (сейчас про канализацию). В таких случаях приходится изобретать.

Можно, конечно, не ставить асбестовую трубу, вместо нее взять трубу оранжевого цвета для наружных работ, и спокойно ее завести в дом. Внутри помещения уже осуществляется переход на нужный диаметр.

Однако если все-таки принято решение осуществлять ввод асбестовой трубой, для перехода с нее на пластиковую трубу без использования переходника можно поступить следующим образом. На полуметровый отрезок пластиковой трубы наматывается трубная изоляция из вспененной резины, фиксируется проволокой, смазывается обильно силиконом и плотно вставляется в асбестовую трубу с непрерывным прокручиванием. В этом случае обеспечивается качественная герметичность на длительный срок. Объясняется это тем, что все материалы синтетические: резина, силикон, пластик, асбест длительное время не поддаются разрушению.

Схемы водоразведения

  • последовательной или тройниковой;
  • веерной либо коллекторной;
  • смешанной – при совмещении двух первых типов в одном помещении.

Каждая схема водопровода имеет достоинства и недостатки. В первом случае плюсом является простота монтажа и экономичность, а минусом – зависимость от напора воды при ее распределении потребителям. Второй тип обеспечивает равномерное давление во всех отводных трубах. Каждый вывод может независимо перекрываться, не нарушая работу других потребителей. Минусом является расход средств на стройматериалы и временные затраты на установку. Оптимальным вариантом является третий тип распределения магистральных веток.

При организации водопровода обязательно учитывается соответствие ГОСТу всех стройматериалов, особенно трубных отрезков и фитингов

Особое внимание уделяют запорной арматуре. Ее ставят на подводках к смесителям, унитазу, смывным бачкам и умывальникам. Для правильного функционирования сети следует также установить вантуз – устройство для стравливания пузырьков воздуха. Рекомендовано дооснащение сети байпасом – запасным трубопроводом для аварийных ситуаций

Рекомендовано дооснащение сети байпасом – запасным трубопроводом для аварийных ситуаций.

Водоснабжение – сложный многофункциональный процесс. Чтобы все системы и устройства работали бесперебойно, нужно ответственно подойти к проектировочным работам, выбрать качественные стройматериалы и четко соблюдать технологию монтажа магистралей.

Оборудование для автономного водоснабжения

Чтобы выбрать тип системы, необходимый для автоматической подачи воды в дом, нужно в первую очередь разобраться с типом водозаборного сооружения и его характеристиками. После этого можно приступить к выбору оборудования.

Схема водоснабжения загородного дома включает следующие элементы:

  • Насос или насосная станция;
  • Система фильтрации, обеспечивающая очистку воды;
  • Накопительная и регулирующая емкость;
  • Внешний и внутренний трубопровод;
  • Приборы для автоматической регулировки системы.

Перед тем, как провести водоснабжение в дом, нужно рассмотреть каждый его элемент подробнее, чтобы иметь представление об основных параметрах, требующих внимания при выборе.

Устройство систем водоснабжения

Система центрального обеспечения водой применяется для массового снабжения потребителей от единой сетки. Применяется в городах и ПГТ. Однако возможно подключение домов в сельской местности, но подобное случается редко.

Централизованные системы, как правило, исполняются в виде кольцевых сетей, снабжающихся водой от двух и более водонапорных башен. Это позволяет выполнять обеспечение всех водозаборных точек в случае аварийной ситуации либо проводить ремонтные работы на отдельном участке водоподающей магистрали.

Сооружения для очистки, забора и подъема воды подают ее потребителям, находящимся в зоне их действия, по заблаговременно согласованному графику. Если подключение к общегородскому трубопроводу невозможно, возникает необходимость обустроить автономную водоподающую сеть частного дома.

Схема создания выглядит так:

  1. Скважина либо колодец оснащается погружным насосом, к нему выполняется подсоединение водопроводной магистрали.
  2. Трубопровод укладывается и проводится в дом.
  3. Водоподающая сеть подсоединяться к очистному фильтрующему элементу, блоку автоматики и гидроаккумулятору.

От этой системы водопровод производит распределение чистой воды по потребителям.

В местах с регулярными скачками напряжения в электрической сети обустройство водоподачи выполняется с использованием накопительного бака. Принцип действия децентрализованной системы подобного типа заключается в следующем:

  1. В возвышенной части строения, например, на чердаке ставят накопительную емкость, оснащенную поплавковым клапаном.
  2. Водопровод подсоединяют к погружному насосному устройству, которое помещают в скважине либо колодце.
  3. Ответвление от источника заводят в здание.
  4. Домашнюю магистраль подводят и подключают к нижней части резервуара для накопления влаги.
  5. Посредством насосного оборудования происходит нагнетание жидкости в емкость. Когда он полностью заполняется, насос автоматом отключается.
  6. Когда вода опускается до наименьшего уровня, происходит срабатывание клапана, и насосное устройство снова начинает работать.

Нецентрализованные виды водообеспечения подходят для частных домов с малым числом потребителей. Они бывают зимними и летними. В первом случае укладка водопровода ведется капитально в домах с постоянным проживанием. Второй вариант годится для сезонных работ: автоматизации полива огорода, водоподачи в душевую, дачный домик, баню. Стоимость монтажа здесь гораздо меньше.

Подбор труб для водоснабжения

Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.

Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.

Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны. Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?

Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:

Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:

  1. При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.

Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.

  1. Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
  2. В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.

Классификация наружного водопровода в зависимости от предназначения

В зависимости от назначения системы водопровода делят на нижеприведенные виды:

  1. Противопожарные каналы. Они могут использоваться исключительно для тушения пожаров и предотвращения возгораний. Для того чтобы техника пожарных могла работать бесперебойно нужно обеспечивать бесперебойную подачу воды под достаточно высоким давлением.
  2. Хозяйственно-бытового предназначения водопроводы встречаются практически повсеместно. Они служат для подачи питьевой воды, которая может использоваться для решения самых различных задач.
  3. Производственные водопроводы предназначены для перекачки воды технического назначения. Примером можно назвать процесс охлаждения различных механизмов и агрегатов, машин, так как жидкость обладает повышенной теплопроводностью. Многие технологические процессы предусматривают применение жидкости для решения тех или иных задач.
  4. Оборотная система, которая предназначена для снижения расхода воды на предприятии.
  5. В сельском хозяйстве также создается водопровод для орошения или полива растений.
  6. Комбинированного типа прокладывается в случае, если нужно подать воду и при этом снизить расходы на монтажные работы.

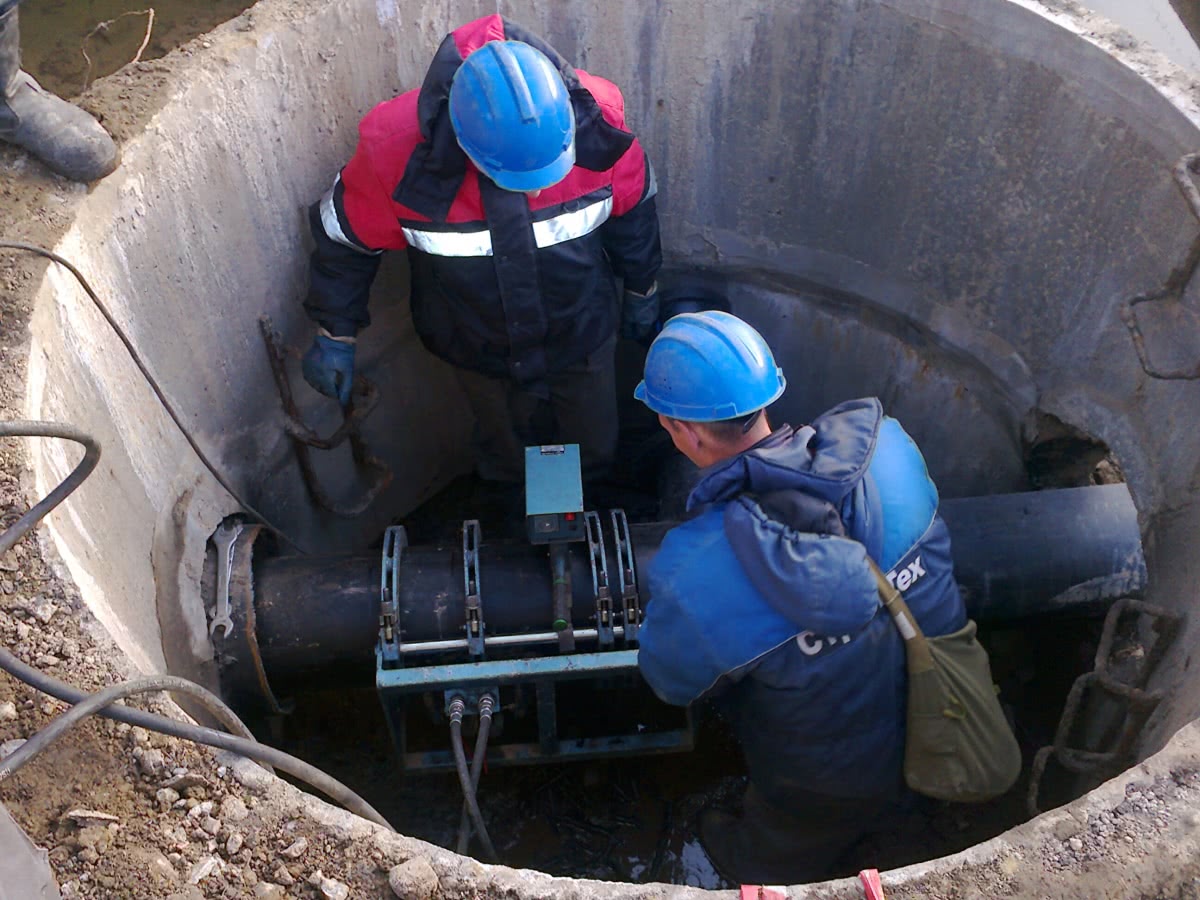

В 90% случаев прокладка труб проводится в грунте. Создаваемые траншеи могут быть:

  1. С отвесными стенками при прямоугольном сечении – классический вариант траншей, который создается в большинстве случаев.
  2. Сечение формы трапеции с наклонными стенками. Этот тип траншей создается в случае выполнения работы без применения механической техники. Наклонные стенки могут обсыпаться и со временем терять свою форму.
  3. Смешенный тип встречается в случае, если при выполнении работ не соблюдаются никакие стандарты

Прямоугольные траншеи с отвесными стенками встречаются крайне часто, так как они могут долго держать свою форму. Однако у них есть существенный недостаток – следует проводить установку специального устройства для крепления стенок для исключения вероятности обрушения стенок. Во время выполнения монтажных работ следует исключить вероятность обрушения стен, так как это угрожает безопасности рабочих.

Виды водопроводов

В зависимости от расположения водопровод может быть общим и локальным.

В первом случае осуществляется подача воды в населенные пункты, на предприятия и в другие крупные объекты.

Во втором случае организовывается индивидуальная система для дома или хозяйственного объекта.

Также систему можно разделить на 2 вида:

  • наружная — подача воды к зданию;
  • внутренняя — распределение ресурсов между кранами и сантехникой.

Внутренний водопровод

Внутренний водопровод

Внутренний водопровод представляет собой сеть из труб, которые проходят внутри здания и ведут коммуникации до точек водозабора. С учетом того, что в наружной системе давление может отличаться, внутреннюю сеть организовывают двумя способами:

  • Без повышающих насосов. В этом случае вода подается за счет давления во внешнем водопроводе. Сама система состоит из ввода, водомера, труб, стояка и подводки. Дополнительные элементы не требуются. Способ используется для частных домов и многоквартирных домов.
  • С периодическими и постояннодействующими насосами. Система применима в том случае, если во внешней сети нет необходимого давления для транспортировки жидкости. Также она нужна для поставки воды на удаленные и высокие точки водозабора. Водопровод с насосом устанавливается в зданиях высотой более 50 метров, гостиницах и производственных зданиях.

Водопроводные резервуары — один из главных элементов внутреннего водопровода. Их оборудуют специальными трубами и клапанами. Установка рекомендуется в хорошо освещаемом и вентилируемом здании.

Если проект включает организацию зонального снабжения, то на каждом участке закладывают индивидуальные магистральные линии. Обычно они располагаются в технических этажах.

Внутренние сети делают открытыми с разводкой. Иногда трубы монтируют под стены. Для этого необходима арматура, закрепляющая соединения, и качественная вентиляция.

Водопровод внутреннего типа прокладывают с уклоном 0.002-0.005, за счет чего обеспечивается поставка воды к трубам и приборам. При обустройстве коммуникаций в нижних участках монтируют спускной механизм

Не менее важное значение имеет запорная арматура, которую устанавливают на подводках к сантехническим приборам

Наружный водопровод

Наружная сеть — один из основных элементов водопровода. Она отвечает за транспортировку воды от источника к потребителю.

Центральную водопроводную систему прокладывают на поверхности или под землей. В первом случае процесс менее затратный и занимает меньше времени. Водопровод устанавливают на возвышенной опоре и покрывают утеплителем.

При организации магистрального пересечения трубы прокладывают в туннелях или траншеях.

Устройство наружного водопровода

Наружный водопровод включает комплекс сооружений, необходимых для очистки и хранения воды, а также для обеспечения бесперебойной работы насосов. Вода фильтруется в самом заборе и в наружной сети.

По назначению воды наружная сеть подразделяется на три разновидности:

  • Техническая. Используется для эксплуатации на производственных объектах. Чтобы сэкономить, применяют частичную фильтрацию и впоследствии снова используют отработанную жидкость.
  • Бытовая. Предназначена для очистки и транспортировки питьевой воды в жилые объекты.
  • Пожарная. Применяется для организации систем пожаротушения. Кроме основных сооружений система включает спецтехнику и гидранты. Пожарную сеть делают тупиковой, чтобы можно было объединять ее с другими водопроводами.

Водопровод — замкнутая система, состоящая из различных сооружений, предназначенных для добычи, очистки и транспортировки воды до потребителя.

Система состоит из наружных и внутренних сетей. В зависимости от предназначения воды используют разные виды водопроводов. При проектировании водопровода для подачи питьевой воды используют двухэтапную систему очистки

. В производственные объекты подают жидкость, прошедшую частичную обработку, и впоследствии ее снова используют.

Для бытовых и производственных целей используют индивидуальную систему. Пожарные сооружения можно объединять с другими.

Источники

наружного ППВ

Входят следующие:

Природные водоемы.

Для забора воды в большинстве случаев необходимо строительство пожарных пирсов; обустройство площадок с твердым покрытием для маневрирования пожарной техники.

Искусственно созданные пожарные водоемы.

С учетом холодного российского климата, большей частью подземные, чтобы исключить их промерзание в зимний период.

Наружные сети противопожарного водопровода.

Забор воды осуществляется установкой пожарных автомобилей, мобильных насосных станций на пожарные гидранты, установленные под землей.

Пожарные резервуары.

Чаще всего находящиеся в отапливаемых капитальных строениях.

Источники наружного противопожарного водоснабжения

внутреннего ППВ

Под внутренним водоснабжением здания понимают комплекс технических средств, который обеспечивают получение эффективного огнетушащего средства из наружных сетей хозяйственно-питьевого и противопожарного водопровода, транспортировку к водоразборным устройствам, позволяющим подавать ее внутри строений для тушения пожара.

Составными элементами противопожарного водоснабжения внутри строительных объектов является:

Внутренние противопожарные водопроводы.

Оборудованные на этажах зданий, пожарными кранами, которые снабжены комплектами пожарных рукавов, стволов; кнопками ручного пуска насосных станций пожаротушения, повышающих напор воды в трубопроводной сети до требуемых значений.

Системы (установки) автоматического тушения пожаров водой.

В том числе со смачивателями, механически полученной пеной и тонкораспыленной водой.

Водяные завесы.

Как оборудованные дренчерными, спринклерными головками, так приводимые в действие вручную дежурным персоналом объекта.

Внутренние противопожарные сухотрубы.

С ручным пуском для защиты помещений.

Источники внутреннего противопожарного водоснабжения

Виды труб

При выборе труб следует отталкиваться от того расхода воды, который вам потребуется. Следует также учитывать такие критерии:

  • протяженность водопровода;
  • количество поворотов трубы;
  • шероховатость внутренних стенок;
  • зарастание стальной трубы.

Чугунные трубы применяются для водопровода и канализации. Такие устройства прочные и долговечные. Стальные трубы могут иметь цинковое покрытие или быть без покрытия. Такие устройства долговечные и жесткие, надежные и прочные. Трубы сложно монтируются, а через некоторое время они покрываются ржавчиной.

Медь – материал, на котором не оседают органические и минеральные химические вещества. Медные трубы выпускаются в полиэтиленовой оболочке. Для монтажа таких изделий требуется специальное оборудование. Они отличаются высокой прочностью и долговечностью. Медь хорошо переносят существенные перепады температур. Опасно монтировать медные водопроводы возле горючих объектов. Медь – очень пластичный материал, она обладает прочностью и выдерживает механическое воздействие. Изменить конфигурацию водопровода после его сборки довольно трудно.

Металлопластиковые трубы сочетают два материала: пластик, металл. Они могут гибкими, прочными. Такой вид труб хорошо держат гидроудары, необходимо проверить все соединения на герметичность. Металлопластик имеет поверхность высокой гладкости. Такие изделия легко монтируются, для обжима фитингов понадобится всего пара разводных фитингов.

Основные недостатки металлопластиковых труб – при резком перепаде температуры воды, которая проходит по водопроводу. Для соединения труб не требуется сварка, они соединяется между собой с помощью пресс-фитингов.

Полипропиленовые трубы используются в индивидуальных и централизированных системах водоснабжения. Они долговечные, не ржавеют, а также легко монтируются. С помощью полипропиленовых труб создается герметичное соединение. Чаще всего отдают предпочтение именно такому материалу, представлен широкий выбор моделей из полипропилена.

Материал имеет высокую химическую стойкость, прочность. Такая прокладка труб должна проводится ниже уровня промерзания, после того, ка лед растает, полиэтилен вернется в первоначальный размер. Этот материал выигрывает во многих отношениях, некоторые модели рассчитаны на давление более 20 атмосфер.

Трубы из поливинилхлорида прочные и более устойчивые к химическому воздействию. Материал обладает хорошими диэлектрическими свойствами. ПВХ-трубы используются для холодного и горячего водоснабжения. Не требуется сварка и сложные инструменты. Предварительно купите муфты и уголки.

Устройство канализации

Канализационная система по механизму действия обратна водопроводу: жидкость не поступает к потребителю, а отводится от него. Магистрали канализации проводят даже в маленьких деревенских домах и на дачах. Но даже без трубопровода участок должен быть оснащен локальным очистным сооружением, возведенным с учетом всех санитарных и строительных нормативов.

Основные критерии правильной канализации: отсутствие неприятного запаха, избыточной влажности, четкое функционирование без засоров и безопасность для людей и экологии.

В многоквартирных домах сточные воды по внутренней магистрали уходят к общему стояку. Оттуда самотеком жидкость утекает в централизованную канализационную сеть. Туда же направляет свои воды городская ливневка. На промышленных объектах обязательно устанавливают дополнительные очистные сооружения.

Здания частного сектора могут быть также подключены к общегородской или общепоселковой магистрали. Есть возможность установки индивидуального очистного сооружения. Важный момент при планировании схемы водотвода – правильный выбор ЛОС.

Популярные схемы реализации водоснабжения

Скважина или колодец глубиной свыше 8 метров

При подъеме воды с глубины свыше 8 метров, лучшим решением будет применение погружного насоса. При выборе учитывается максимальная высота водяного столба, мощность, наличие фильтров. Корпус не должен соприкасаться со стенками скважины.

Преимущества:

  • надежная подача с высоким напором;
  • исключение обмерзания насоса;
  • простой слив из системы в скважину;
  • отсутствие шума работающего насоса;
  • использование более качественной воды из второго или третьего водоносного горизонта.

К недостаткам можно отнести::

  • высокая стоимость сооружения скважины и самого насоса;
  • невозможность обслуживания насоса.

Колодец или скважина глубиной до 8 метров

Для подъема воды можно использовать насосную станцию, а из колодца вибрационный насос.

Преимущества этой схемы:

  • более низкая стоимость в сравнении с погружным насосом и артезианской скважиной;
  • возможность обслуживания насоса;
  • из колодца можно брать воду ведром, при отсутствии электроэнергии.

Недостатков у этой схемы намного больше:

  • ненадежная подача с глубины свыше 5 метров;
  • шумная работа насосной станции;
  • для работы в зимнее время насосная станция должна находиться в теплом помещении, следовательно, помещение должно находиться рядом с источником (не далее 10 метров);
  • подъем недостаточно чистой воды из первого водоносного горизонта;
  • слив затруднен, нужно продумать схему заранее;
  • небольшой объем гидроаккумулятора у станции.

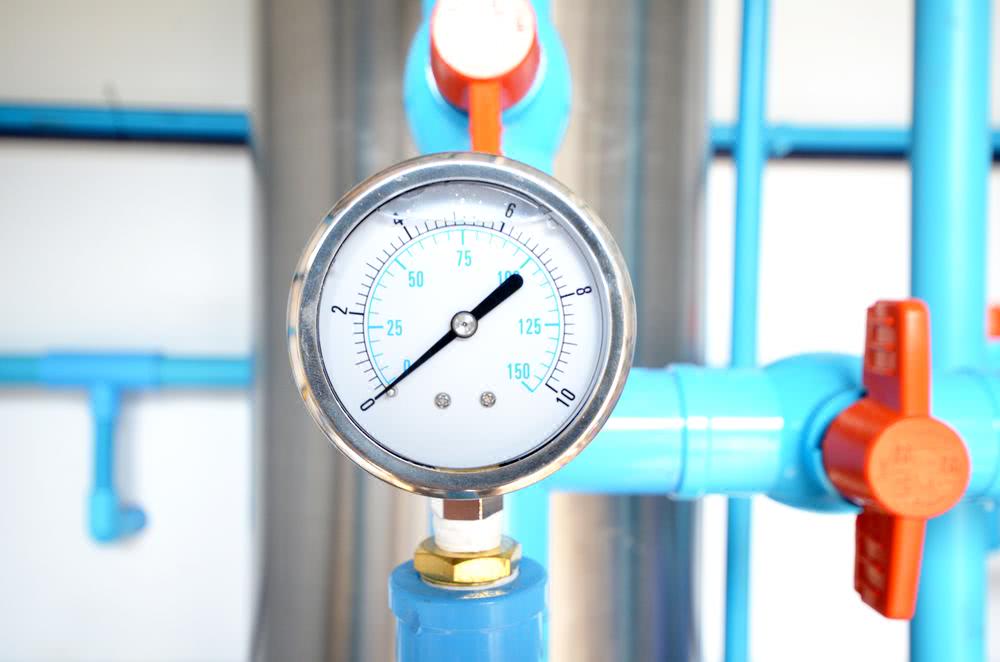

Давление воды в водопроводе в квартире и частном доме: в чем измеряется норматив Водоснабжение жилья обычное явление. Мы на столько к нему привыкаем, что вспоминаем о нем только, когда случается неисправность. Например, напор снижается, и бытовая техника перестает работать….

Емкость с самотечным водопроводом

Устаревшая система водоснабжения. Ее применение может быть оправдано использованием маломощного насоса с источником воды с малым дебетом (расходом). Насос на протяжении длительной бесперебойной работы, наполняет емкость, которая может расходоваться так же длительно. Единственное преимущество – резервный запас воды, если насос успел ее наполнить до отключения электроэнергии.

Недостатков очень много, поэтому отразим самые существенные:

  • нагрузка на чердачное перекрытие;
  • очень слабый напор, необходимо устанавливать бытовое оборудование с учетом этого фактора;
  • понадобится дополнительный насос, если напор не устроит;
  • при выходе автоматики из строя возможен перелив из бака, возникает необходимость отвода;
  • бак и отвод требуется утеплить, для эксплуатации в зимнее время.

Современной альтернативой напорному баку, будет бак-аккумулятор на 250-500 литров, даже с учетом отдачи воды 1/3 от его объема. Такой бак можно установить в любом утепленном месте. Только на входе в дом, после фильтра тонкой очистки, устанавливается обратный клапан, для предотвращения слива воды из бака на нужды полива. Насос в таком случае подбирается, не по расходу литров в минуту потребителями в часы пик. А по дебету источника воды, если он на много меньше требуемого. Но при этом насос, должен создавать достаточный напор, чтобы давление в баке-аккумуляторе при завершении набора, было не менее 1,0 бара, лучше больше. С учетом последующего расхода давление упадет до 0,5-0,3 бара, а это минимальное значение для водопровода на бытовые нужды.

Качественное автономное водоснабжение вполне возможно. Зависит это от грамотности специалистов, монтирующих водопровод в доме, и финансовых возможностей заказчика. Важную роль играет выбор источника воды. И хорошо, если собственник дома будет разбираться в этих вопросах, до того как приступит к обустройству системы водоснабжения.

Видео урок по открытой системе водоснабжения:

Обслуживание

Техническая эксплуатация водоснабжения зданий подразумевает периодическое обслуживание систем и их отдельных узлов. Какое обслуживание необходимо современным системам водоснабжения?

  1. Визуальный осмотр проложенных по подвалам, чердакам и техэтажам трубопроводов на предмет утечек;

Большинство течей возникает на соединениях труб между собой и с арматурой

  1. Очистка и промывка грязевиков и механических фильтров в водомерных узлах и тепловых пунктах;

Грязевик в элеваторном узле

  1. Ежемесячное снятие показаний общедомовых приборов учета;
  2. Поверка водосчетчиков;

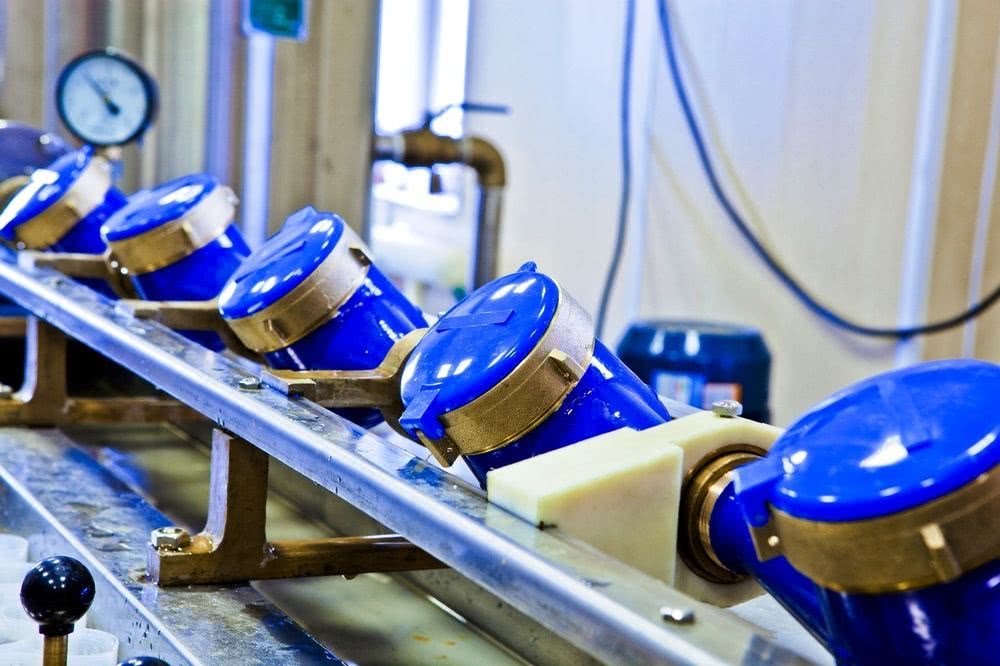

Стенд для поверки приборов учета расхода воды

  1. Набивка сальников задвижек, пробковых и винтовых вентилей, насосов;
  2. При необходимости — подтяжка сальниц шаровых кранов и регулирующих клапанов. Вместо графитового или масляного сальника они используют тефлоновые или фторопластовые уплотнительные кольца;

На фото — утечка по штоку шарового крана

  1. В зданиях с открытым теплоснабжением — своевременное переключение горячего водоснабжения между нитками теплосети в зависимости от текущих параметров теплотрассы.

Температура теплоносителя на прямом и обратном трубопроводах в зависимости от текущей уличной температуры

Определение и назначение водоснабжения и водоотведения

Водоснабжение – комплекс мероприятий, благодаря которому люди, животные и растения получают необходимую для жизни влагу. Без правильной и безопасной прокдладки водопровода невозможно благоустройство городов и поселков, развитие индустрии и сельского хозяйства.

В систему снабжения водой входят инженерные сооружения, выполняющие следующие функции:

  • забор воды из рек, озер и родников;
  • транспортировка и хранение;
  • распределение между домами и предприятиями;
  • улучшение качественных показателей.

Не менее важно и водоотведение. Это понятие включает совокупность мер по приему сточных жидкостей от жилых, промышленных и хозяйственных объектов, очищению и возвращению в природную среду

Чтобы исключить заражение экосистемы, требуется продуманная схема канализации для сбора нечистот, их осветления и обеззараживания.
