Типы воздуховодов: материалы, сечение, конструкция

Текстильные воздуховоды

Текстильные воздуховоды (см. рисунок 6) отличаются малой массой и малыми габаритами при транспортировке. Действительно, вес ткани существенно ниже веса металла, а в сложенном виде они представляют собой обычную стопку ткани, в то время как единственный способ оптимизировать перевозку оцинкованных воздуховодов — вложить воздуховод меньшего сечения в воздуховод большего сечения.

Рисунок 6. Текстильные воздуховоды.

Текстильные воздуховоды выполняются с микроперфорацией, что позволяет равномерно с малой скоростью подавать воздух в помещение. В свою очередь это ликвидирует проблему задувания холодным воздухом какого-либо сотрудника в офисе, а также позволяет сэкономить на адаптерах, решётках и ответвлениях. Текстильные воздуховоды могут быть окрашены в различные цвета, включая текстурную окраску, что позволяет им быть частью интерьера помещения. Также к преимуществам текстильных воздуховодов относят простоту монтажа и возможность повторного применения.

Однако малый вес текстильных воздуховодов может обернуться и их недостатком. Так, некоторые участки воздуховода может «болтать» от потока воздуха. Кроме того, текстильные воздуховоды требуют более сложного и частого ухода и чистки. После выключения системы вентиляции текстильные воздуховоды обвисают, на них оседает пыль. При включении вентиляции воздуховоды резко выпрямляются, и пыль разлетается по помещению.

Наконец, текстильные воздуховоды, в первую очередь, это приточные воздуховоды. Без дополнительных мер в виде специального каркаса они не могут быть использованы в качестве вытяжных. Однако каркас нивелирует практически все преимущества текстильных воздуховодов. Именно поэтому в вытяжных системах широкого распространения они не получили.

Как произвести расчеты воздуховодов вентиляции с естественным воздухообменом

Чтобы правильно выполнить расчет диаметра воздуховода вентиляции, требуется составить схему всей системы воздуховода. В ней должны содержаться размеры всех помещений с указанием их назначения. Расчет требуемого количества воздухообмена производится в м?/ч. Скорость воздушного потока в системе естественного вентилирования составляет до 1 м/с.

Чтобы правильно выполнить расчет диаметра воздуховода вентиляции, требуется составить схему всей системы воздуховода

Производим расчет размеров вентиляции воздуховодов:

• величина воздухообмена (L) – для кухни это значение составляет 90 м?/ч, для туалета и ванной 30 м?/ч;
• средняя скорость потока воздуха (V) составляет 0,3 м/с;
• расчет ориентировочных размеров воздуховода производится по формуле:

F = L*V*3600 (число 3600 применяется для связи между секундами и часами);

для расчета диаметра воспользуемся формулой:

D = 2АВ*(А+В), где D – диаметр сечения, А и В – высота и ширина воздуховода.

Воздуховоды для вентиляции представляют собой систему труб различного диаметра и формы сечения, соединенные между собой фасонными элементами

Расчет сечения воздуховодов вентиляции:

расчет площади круглого сечения производим по формуле:

S = ? * D? / 400, где

S – площадь фактического сечения (см?);

D – диаметр воздуховода (мм);

расчет площади прямоугольного сечения:

S = А * В / 100, где

S – площадь фактического сечения (см?);

А, В – высота и ширина прямоугольного воздуховода (мм).

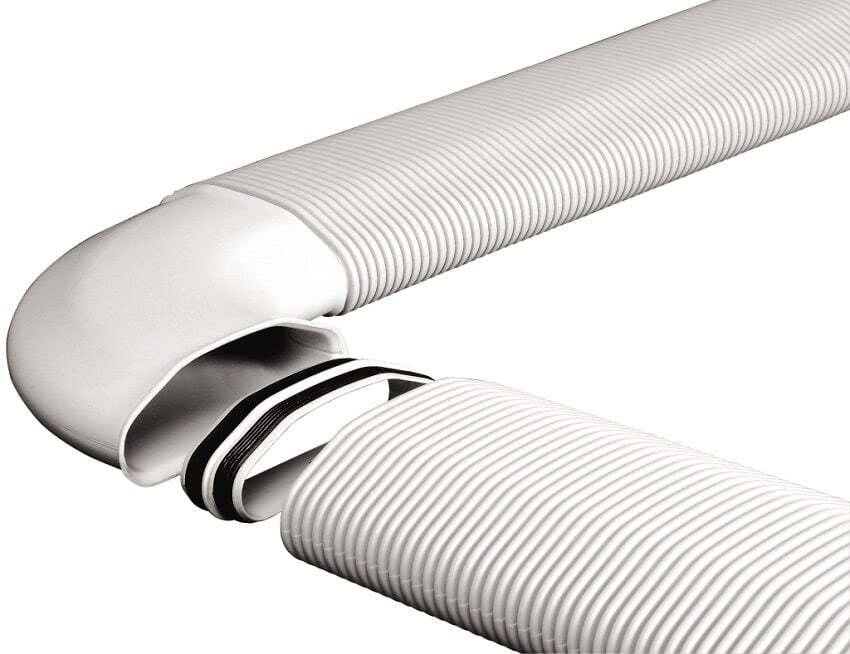

Пластиковый воздуховод с плоскоовальным сечением удобно прятать под подвесной потолок

Конструктивные особенности

Особенности конструкции принудительной вентиляции заключаются в соединении сразу нескольких элементов. Каждый из них выполняет отдельные функции:

• Вентканалы (воздуховоды) – трубы, по которым циркулируют воздушные массы;
• Вентиляторы – организуют подачу воздуха в вентканалы.
• Решётки для забора воздуха – монтируются с внешней стороны воздуховодов, защищают их от проникновения загрязнений, нежелательных насекомых и грызунов.
• Фильтры – очищают воздух от загрязнений, а особенно тонкие препятствуют даже попаданию пыльцы.
• Звукопоглотители – поглощают шум самих механизмов и аэродинамический в вентканалах.
• Воздушные клапаны – регулируют воздушный поток, подаваемый снаружи, защищают конструкцию в холода.
• Калориферы – служат для обогрева приточного воздуха зимой.
• Автоматический блок – элемент необязательный, но его наличие позволяет управлять системой без участия человека. Нужно установить необходимые настройки. Иначе включение и регулировку вентиляторов придётся выполнять вручную.

Технология установки

Для монтажа гибких воздуховодов лучшими правилами считаются требования, установленные производителей США.

Правила монтажа гибких воздуховодов:

• длина воздуховода должна быть такой, чтобы в полностью растянутом виде при эксплуатации, он не провисал более чем на 5 см;
• точки крепления горизонтальных участков располагают не далее 1-3 м;
• крепление вертикальных рукавов устанавливают на расстоянии 1-1,8 м;
• кронштейны для крепления не должны вызывать деформацию канала;
• радиус поворота рукава пластикового воздуховода не должен быть меньше его диаметра, для металлических – ограничение в 3 диаметра;
• при прокладке гибкого воздуховода сквозь стены, его помещают в твердую капсулу (например, отрезок металлической трубы) для защиты от деформации;
• на любом участке монтажа воздуховод должен быть растянут по максимуму – провисающие участки или изгиб «с запасом» создают трудности при транспортировке газов, снижают эффективность работы вентиляции.

Соединение двух гибких воздуховодов осуществляют посредством жесткого патрубка, на который «надевают» рукава. Заход на патрубок не более 5 см. Фиксируют рукав стяжкой из соответствующего материала. Герметизируют место соединения специальной мастикой.

Резку гибких воздуховодов осуществляют в полностью растянутом виде. Места разреза должно совпадать с витком рукава. Сам рукав режут острым ножом, металлическую арматуру разрезают кусачками.

Канальная и бесканальная системы

Бесканальные вентиляционные приспособления дают хороший результат не во всех случаях. Даже не каждая квартира может быть проветрена таким способом. А вот гаражи, подсобные помещения – вполне. Если же здание разделено на целый ряд зон, отличающихся по своим параметрам, придется применять только канальные комплексы

Важно: бесканальная конфигурация вполне совместима, как и имеющая трубопроводы, с механическим и естественным поощрением хода воздуха

Естественный бесканальный способ проветривания в принципе неуправляем, не позволяет контролировать процесс. Вдобавок он приводит к существенным затратам тепла. Механический приток без использования каналов подразумевает применение или особых вентиляторов, или кондиционеров. По исполнению это подобия уже описанных оазисов и завес. Из-за высокой мощности необходимых устройств, гонящих поток, приходится ставить аппараты, гасящие звук.

Воздуховоды из пластика: из каких материалов делают

• ПВХ (поливинилхлорид). Имеет широкий температурный режим эксплуатации от -30°С до +70°С. Воздуховоды ПВХ могут устанавливаться в неотапливаемых помещениях.
• ПВДФ (фторопласт). кислотостойкий материал с широким температурным диапазоном — от -40°С до +140°С.
• ПП (полипропилен). Отличается повышенной стойкостью к химическим воздействиям (переносит кислоты, щелочи, органику).
• ПНД (полиэтилен низкого давления). Этот материал отличается повышенной гибкостью, его сложнее повредить механически, но не переносит низких температур.

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Преимущества и недостатки

В сравнении другими материалами пластиковые изделия обладают следующими плюсами:

1. Низкая цена.
2. Простота монтажа.
3. Сборная конструкция со стыковой системой.
4. Хорошие аэродинамические свойства.
5. Нет гула (железные конструкции сильно гудят).
6. Не ржавеют.

Из недостатков можно отметить:

1. Горючесть. При возгорании появляется едкий дым. Нарушается целостность конструкции и вредные газы быстро распространяются по всему помещению.
2. Электризация. Из-за постоянного движения пластмасса накапливает статический заряд и притягивает пыль. Это повышает уровень пожароопасности.

Главная проблема – высокий риск возгорания. Из-за этого по требованиям СНиП запрещено монтировать пластмассовую вентиляцию в крупных строениях и подполом. В случае пожара пластик расплавится, а едкий дым по воздушным каналам распространится по всем помещениям.

Пластмасса легко загорается, поэтому запрещена и не используется в вентиляции крупных зданийИсточник cs.aviarydecor.com

Виды воздуховодов для кухонной вытяжки

Воздуховоды для вытяжки на кухне – это огромный ассортимент инженерных конструкций, которые следует подбирать по ряду критериев:

• по конструктивным материалам (пластик или металл);
• по размеру и форме сечений (количеству пропускаемого воздуха);
• по гибкости.

Конструктивные материалы, которые используются при возведении воздухоотвода, в свою очередь, влияют на целый ряд характеристик.

Пластиковые

Пластиковый воздуховод для вытяжки – труба из легкого полимера с прямоугольным или круглым сечением. Имеет минимальный вес, допускает геометрию любой сложности, минимально сопротивляется воздуху, практически не шумит при работе, не скапливает жировые отложения и копоть на стенках, практически не нуждается в дополнительном уходе и обслуживании. Монтаж предельно прост: трубы режутся ножовкой, сегменты соединяются переходниками и герметиком. Срок службы: не менее 10-ти лет, цена общедоступна.

Недостатки: конструируется из множества сегментов, требующих тщательной герметизации, чувствителен к сильным температурным перепадам, при сильном нагреве может выделять летучие токсины.

Алюминиевые

Это гофрированные конструкции круглого сечения из легкого и тонкого металла с антикоррозионной защитой, которые легко устанавливаются (гора хорошо режется, растягивается, гнется под любым углом, крепится на хомуты), не дает резонанса при работе, высокопроизводительна и стоит дешевле пластика.

Недостатки: металл не в каждой кухне смотрится уместно и обычно требует маскировки в коробах, подвесных потолках, шкафах. Чувствителен к механическим нагрузкам и высокому нагреву (дает конденсат).

Стальные

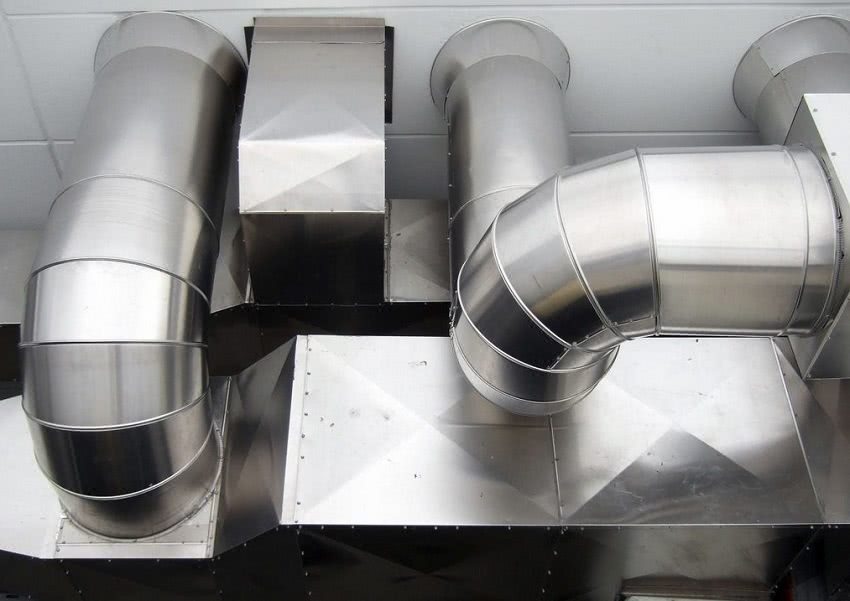

Это прочные, надежные и очень долговечные конструкции квадратного, прямоугольного и плоского сечения из антикоррозионной оцинковки или нержавейки. Они не скапливают сажу и копоть на стенках, не замедляют поток воздуха, прекрасно выдерживают любые климатические перепады, недороги.

Недостатки: имеет большой собственный вес, требует сложного монтажа с резкой металла, дополнительной системой крепежа и трудоемкой герметизацией канала, шумит при работе.

Важно также понимать, что при выборе конструктивного материала, придется учитывать также технические условия самого помещения и эксплуатационные особенности воздухоотведения

Вытяжная

Такая система предназначена для удаления из помещения загрязненного воздуха. В большинстве случаев в помещениях предусматриваются одновременно вытяжные и приточные виды вентиляции

Важно, чтобы их производительность была сбалансированной, с учетом возможности поступления воздушного потока из смежных помещений или в смежные помещения

Также в помещениях может устанавливаться только приточная или только вытяжная система. В таком случае воздух поступает в помещение из смежных комнат или снаружи через специальные проемы, либо перетекает в смежные помещения, или же удаляется из данного помещения наружу.

Основные функции

Основной функцией естественного проветривания является обеспечение притока свежего воздуха извне и устранение загрязнённого пылью, излишней влагой и вредными парами отработанного воздуха внутри помещения.

Основные составляющие благоприятного качества жизни для человека: температура и влажность воздуха соответствуют санитарно-гигиеническим нормам, отсутствие углекислого и других вредных газов в жилом или производственном помещении, воздушный поток по комнате распределяется оптимально, не создавая сквозняков.

Для обеспечения комфортной воздушной среды используется вентиляционный клапан стеновой, представляющий собой технологический канал из пластика или металла. Клапан монтируется в стены или оконные проёмы и создаёт естественный приток воздуха за счёт перепада давления между прохладным уличным (более плотным) и тёплым воздухом в помещении. Перемещение воздушных масс осуществляется благодаря работе вытяжки или наличию вентиляционных каналов.

Расчет воздуховода

Для расчета сечения воздуховодов специалисты предварительно составляют общую схему воздухопроводной сети и вычисляют необходимый объем воздухообмена (м3/ч).

Формула расчета сечения воздуховода выглядит следующим образом:

S = L / 3600 V

где S – площадь сечения воздуховода (круглого либо прямоугольного), м2

L – необходимый объем воздухообмена, м3/ч

V – скорость воздуха в канале, м/с

3600 – коэффициент для согласования единиц (часы и секунды)

Диаметр круглого воздуховода высчитывается по формуле:

Размеры прямоугольного воздуховода высчитываются по формуле:

S = A x B

где А и В – это ширина стен воздуховода, м

Среди имеющихся в ассортименте труб и коробов необходимо выбрать те каналы, которые соответствуют либо незначительно превышают расчетное значение.

В жилых и офисных помещениях скорость воздуха в каналах ограничивают на уровне 3 – 4 м/с, поскольку при более высокой скорости шум от вентиляции будет весьма ощутимым. В магистральных каналах, к которым подсоединяется вентустановка, скорость потока может достигать 6 – 8 м/с, так как сечение присоединительного фланца ограничено размерами вентиляционного оборудования. В случае, когда скорость потока превышает 8 м/с или шум от магистрального воздуховода попадает в жилые помещения, скорость можно уменьшить, установив более широкий канал – в этом случае он соединяется с фланцем вентиляционной установки через переходник.

В таблице ниже приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.

Чтобы максимально снизить уровень шума от системы вентиляции, можно использовать низкоскоростные воздуховоды с сечением больше, чем необходимо из расчетов. Однако такие каналы занимают слишком много пространства и экономически нецелесообразны.

Сортамент по типоразмерам и форме сечения

Наиболее популярные в жилищном строительстве ПВХ воздуховоды выпускаются в двух вариантах:

• круглые с диаметрами поперечного сечения 100 мм, 125 мм, 150 мм, 200 мм;
• прямоугольные с габаритами поперечного сечения 55 × 110 мм, 60 × 122 мм, 60 × 204 мм.

Пропускная способность круглых вентиляционных каналов возрастает с увеличением диаметра. КПД трубы с диаметром 125 мм в 1,5 раза выше трубы с диаметром 100 мм, а трубы с диаметром 150 мм выше «сотки» уже в три раза.

Поливинилхлоридные трубы нельзя использовать для транспортировки воздуха с температурой более 50 градусов Цельсия. Диаметр воздуховода не должен быть меньше диаметра выходного отверстия канала. В противном случае снижается пропускная способность канала

Воздуховод круглого сечения 100 мм работает с той же производительностью, что и короб размером 55 × 110 мм. Круглый канал 125 мм и прямоугольник 60 × 204 мм практически эквивалентны по пропускной способности воздуха.

Круглая труба 200 мм выпускается без широкого набора соединительных частей. Воздуховод с прямоугольным сечением 90 × 220 мм соответствует круглой трубе с диаметром 150 мм, но применяется на практике редко из-за высокой стоимости.

Завоевать авторитет у застройщиков частных домов пластиковым трубам помогли такие замечательные характеристики как:

• способность поглощать шум и тепло;
• идеально гладкая поверхность, позволяющая воздуху проходить по каналу с высокой скоростью;
• отсутствие коррозии, дающее возможность прокладки труб в помещениях с высокой влажностью;
• индифферентность по отношению к агрессивным воздействиям, обеспечивающая длительную эксплуатацию;
• стенки, обработанные антистатиком, препятствующие накоплению электрических зарядов, оседанию пыли внутри канала;
• достаточная прочность и небольшой вес;
• простой и понятный процесс сборки укрупненных узлов и пространственных систем;
• изготовление деталей по ГОСТ и ТУ с получением сертификатов на соответствие санитарно-гигиеническим требованиям;
• относительно доступная цена.

Из недостатков ПВХ труб можно отметить низкую огнестойкость, боязнь отрицательных температур, необходимость антистатической обработки.

Жесткие воздуховоды изготавливают способом отливки и застывания в формовочой опалубке. Толщина стенки канала не менее 3 мм. Трубы можно приобрести в любом супермаркете или у производителей, самые известные из которых: компании ЭРА, ВЕНТС, Эко-Трейд

Белый цвет пластика отлично гармонирует с элементами отделки комнат, часто воздуховоды прячут за гипсокартоном с последующей отделкой.

Небольшая высота полимерных коробов помогает уменьшить пространство между плитой перекрытия и подвесным потолком. Тем самым сохранить приемлемую высоту помещения и его кубатуру.

Размеры

К габаритам вытяжных конструкций предъявляется несколько важных требований:

• диаметр воздуховода для вытяжки на кухне должен быть либо равен диаметру выхода из вытяжки, либо превышать его;
• количество изгибов инсталляции должно быть минимальным, а угол любого изгиба не должен превышать 90 градусов;
• длина трубы не должна быть более 3-х метров.

Соблюдение этих правил позволит исключить снижение производительности, увеличения нагрузки на систему и шумности работы.

Диаметры круглых воздуховодов из стали для вытяжки:

Отдельное внимание специалисты рекомендуют уделить плоским воздуховодам (разновидность прямоугольных конструкций). Они имеют меньший вес, хорошо маскируются в интерьере кухни и имеют несколько стандартных размеров, от которых зависит производительность:

Классификация вентиляционных воздуховодов

Циркуляция воздуха в помещении может быть основана на различных принципах:

• Естественная вентиляция. Приток воздуха происходит через технологические отверстия, щели, открытые окна и т.п. Отток отработанных воздушных масс идет через вентиляционную шахту.

  Естественная и принудительная вентиляция

• Принудительная вентиляция. Отличается от естественной тем, что приток и вытяжка воздуха идут посредством вращающегося вентилятора.
• Приточно-вытяжная система. Сложная конструкция, использующая два отдельных воздуховода: один для притока воздуха, другой – для отвода.

  Вытяжная-приточная вентиляция

Широкая область применения систем вентиляции определяет большой ассортимент воздуховодов, которые различают по следующим признакам.

По способу монтажа

Здесь существует два варианта:

• Внутренние воздушные каналы (вентиляционные шахты).
• Внешние воздуховоды, закрепляемые на стенах зданий.

По материалу производства

Материал изготовления определяет область применения, стоимость, долговечность и ряд других параметров воздуховода. Современная промышленность предлагает такие варианты:

• Оцинкованная сталь. Изделия обладают хорошей защитой от ржавчины и агрессивных химических воздействий. Устойчивы к влажности, что делает их отличным вариантом для санузлов, ванных комнат, бассейнов и т.п.
• Нержавейка. Отличаются устойчивостью к высоким температурам (до 500°С). Это качество делает их незаменимыми в металлургии, тяжелой промышленности, на горнодобывающих предприятиях.
• Полимерные материалы. Легкие, недорогие и практичные изделия. Хорошо переносят воздействие влаги, кислотных и щелочных сред. Уязвимы к механическим повреждениям и высокотемпературным воздействиям.
• Металлопластик. Сочетают достоинства полимерных и металлических изделий. Имеют привлекательный дизайн и отличные эксплуатационные характеристики. Единственный недостаток – большая стоимость.

По форме сечения

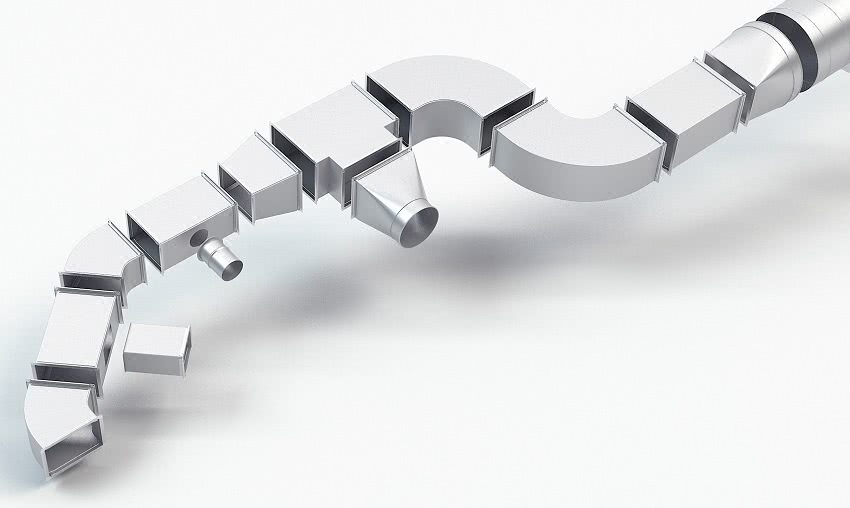

Самыми востребованными традиционно считаются воздуховоды круглого или прямоугольного сечения. В некоторых проектах встречаются изделия эллиптической формы.

Круглые воздуховоды экономичны при производстве, обеспечивают высокую скорость перемещения воздушных масс при низком уровне шума. Такие изделия проще монтировать, также они выигрывают в эстетическом плане.

Серьезное преимущество прямоугольных конструкций – оптимальное размещение в пространстве. Воздуховод легко конструируется даже в самых непростых помещениях. При этом прямоугольные элементы тяжелее и дороже.

По технологии изготовления

Существует несколько вариантов конструктивного исполнения элементов воздуховодов:

• Прямошовные. Изделия выполняются из цельного листа стали длиной 1,25 м. Концы сводятся и соединяются сварным швом. В прямоугольных элементах для сообщения дополнительной жесткости шов располагается на сгибе.
• Спирально-сварные. Производятся из длинных металлических лент, скручивающихся внахлест и закрепляющихся сварным швом.
• Спирально-навивные. Для изготовления применяется стальная оцинкованная лента шириной 13 см, которая навивается в кольцо или в ленту.

По жесткости

Различают 3 уровня жесткости изделий для воздуховодов:

• Гибкие (спиральные, гофрированные). Легкие изделия с каркасом из стальной проволоки и стенками из фольги или полиэфира. Такой воздуховод просто монтировать, перевозить и соединять с другими типами изделий. Гофрированная труба многократно сжимается и растягивается, легко изгибается под любым углом. Из недостатков выделим малую шумоизоляцию, низкую прочность и задержки в проходе воздуха по гофрированной внутренней поверхности.
• Полужесткие. Производятся из алюминиевых или стальных лент, скрепляемых спиральным швом. Представляют разумное сочетание гибкости и прочности. Растянуть такой элемент воздуховода можно лишь один раз.
• Жесткие. Имеют максимальные показатели прочности и шумоизоляции. Стоимость, вес и сложность монтажа также выше, чем у иных категорий.

Требования к вентиляционному воздуховоду

Проектирование и расчет вентиляции – ответственная работа, требующая от исполнителя знания строительных нормативов и понимания принципов воздухообменных процессов

Немаловажное значение играют параметры самого здания и климатические особенности региона

Независимо от схемы циркуляции воздухопотоков (естественное или принудительное побуждение) обустраивается сеть вентиляционных каналов.

Продуктивность и надежность вентсистемы во многом зависит от грамотного выбора геометрических размеров труб и материала их изготовления

Воздуховоды должны отвечать ряду требований:

Герметичность. Это свойство необходимо для поддержания тяги, а также предупреждения смешивания встречных чистых и вытяжных воздухопотоков

Особое внимание уделяется соединению отдельных элементов вентиляционной магистрали.

Бесшумность работы. Уровень аэродинамического гула должен быть в пределах санитарных норм

Допустимый шум системы – 25-35 Дб.

Стойкость к коррозии. Через домашний трубопровод происходит выброс воздушных масс разной степени влажности. Водяные пары способны скапливаться на стенках вентканалов, провоцируя образование ржавчины.

Компактность и малый вес. Общий метраж магистралей вентсистемы достаточно велик, чтобы не «перегружать» здание и не загромождать пространство выбираются трубы с минимальным типоразмером, обеспечивающим беспрепятственную циркуляцию.

Пожаробезопасность. Материал трубной арматуры не должен легко воспламеняться и выделять при горении вредные пары.

Кроме основных характеристик, приветствуется соответствие вентиляционных труб дополнительным параметрам: простота монтажа, хорошие теплоизоляционные свойства и гладкость каналов.

Важный параметр выводящих труб – высокая кольцевая жесткость. На внешнюю часть вентканала, возвышающегося над крышей, воздействует значительная ветровая нагрузка
