3-х полюсный автомат можно применять не только в трехфазной сети

Оглавление

Из чего состоит автомат?

Обычный автомат состоит из следующих элементов:

Ручка взвода. С помощью неё можно произвести включение автомата после его срабатывания или же отключить, чтобы обесточить цепь.
Механизм включения.
Контакты. Обеспечивают соединение и разрыв цепи.
Клеммы. Подключаются к защищаемой сети.
Механизм, срабатывающий по условию. Например, биметаллическая тепловая пластина.
Во многих моделях может присутствовать регулировочный винт, для корректировки номинального значения силы тока.
Дугогасительный механизм. Присутствует на каждом из полюсов прибора. Представляет собой небольшую камеру, в которой размещены омедненные пластины. На них дуга гасится и сходит на нет.

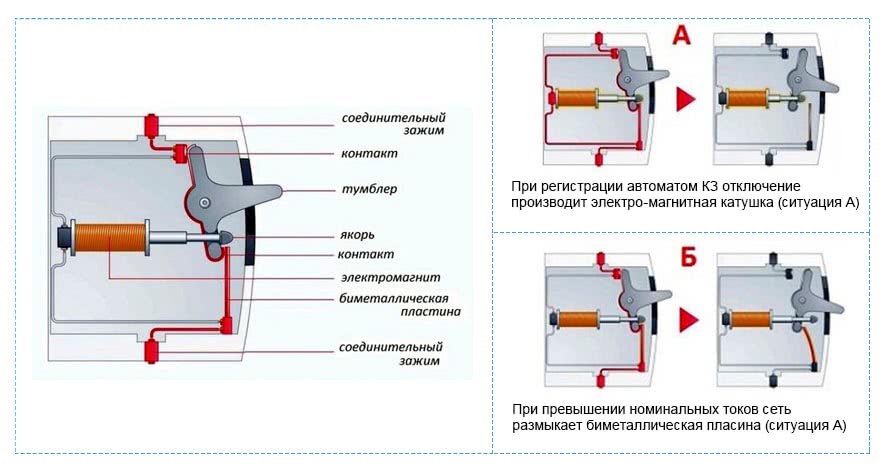

Принцип работы

В рабочем состоянии контакты выключателя находятся в замкнутом положении. Номинально допустимый ток свободно проходит через автомат по цепи. Если нагрузка превышает заданные параметры, происходит автоматическое отключение. При коротком замыкании автомат отключает сеть моментально.

Причиной перегрузки может быть одновременное подключение потребителей, когда их суммарная мощность, превышает расчетную мощность сети. Например, одновременное включение стиральной машины и бойлера, кондиционера, электрической плиты. Разъединение цепи из-за перегрузки продолжается дольше заданного периода.

При необходимости устройство может быть отключено в ручном режиме. В аварийной ситуации, даже если пользователь удерживает рукоятку на включение, автомат все равно отключит все полюса.

А я думал, что трехполюсный подключается как фаза-ноль-земля, а оно оказывается вот как… Век живи, век учись! А его можно использовать в щитке под однофазную сеть, если надо отключать сразу три контура?

Vasiliy

Evgen, а зачем он тогда нужен? Запитай все три фазы через однополюсный выключатель и будут они тебе отключаться одновременно без проблем! И место на рейке сэкономишь.

Denis

А почему нельзя использовать трехполюсный выключатель в однофазной сети? Отключать одновременно фазу, ноль и землю? Если поставить его, например, на вводе в щиток. Мне кажется так правильнее.

Алекс

Denis, а зачем тебе на вводе отключать землю? Трехполюсный выключатель нужен только

в трехфазной сети, но использовать его в однофазной возможно, но нецелесообразно. Также нецелесообразно, как отключение заземления в приведенном вами примере

Владимир

Ноль иногда отключить полезно-при перекосе фаз,в деревнях сплошь и рядом.А вот землю рвать надо ТОЛЬКО если есть разд.транс,и ПОСЛЕ него.

Virtual Private Servers

Одной из наиболее видных, в прямом смысле этого слова, характеристик автоматического выключателя являектся характеристика определяющая количество полюсов автомата.

макс

а если надо отключить две фазы и ноль трёх полюсный пойдет

Оставить комментарий Отменить ответ

Схема подключения двухклавишного проходного выключателя – особенности, а также последовательность осуществления работ

Как подключить проходной выключатель Lezard и какую при этом использовать схему.

Как собрать удобный распределительный щит своими руками

Что представляет собой проходной выключатель Legrand, особенности схемы его подключения.

Схема 3-х полюсного автоматического выключателя

Каждый 3-х полюсный автомат – это три однополюсных, которые срабатывают одновременно. На каждую клемму 3-х полюсного автоматического выключателя подключается одна фаза.

Схема 3-х полюсного автоматического выключателя

Как видно из схемы, на каждый контур приходится отдельный электромагнитный и тепловой расцепители, а в корпусе 3-х полюсного автомата предусмотрены отдельные дугогасители.

3-х полюсный автоматический выключатель разрешается использовать и в однофазной электросети. В этом случае на две клеммы выключателя подключаются фазный и нулевой провода, а третья клемма остается пустой (сигнальной).

Где и как можно использовать трехполюсный автоматический выключатель для защиты оборудования

Трехполюсный автоматический выключатель не является новой концепцией использования для защиты трех однофазных нагрузок с целью экономии места и затрат.

Но что если защищаемые нагрузки, например, электродвигатели, имеют разные технические данные и требуют разных видов защиты? Во многих устройствах — например, машинах и установках с несколькими нагрузками — обычно имеет смысл защищать каждую нагрузку отдельно и индивидуально.

Оптимальная безопасность электрической нагрузки

Индивидуальная защита, в отличие от групповой, обеспечивает оптимальную безопасность каждой электрической нагрузки от возможных повреждений, вызванных перегревом. Кроме того, исключается возможность ложных срабатываний. Если однополюсной защиты достаточно, то такие автоматические выключатели для защиты оборудования надежно могут справляться с этой задачей. Пример: если в одном агрегате необходимо защитить три двигателя, для этой цели потребуются три одно полюсных автоматических выключателя.

Другой альтернативой является использование трех однополюсных выключателей вместо одного трехполюсного выключателя. Это значительно уменьшит время монтажа и требования к пространству. Кроме того, в случае сбоя нагрузки все три нагрузки всегда будут отключены от напряжения питания, включая неисправные нагрузки. Это обеспечит полное отключение агрегата.

Трехполюсный автоматический выключатель и его особенности

Однако трехполюсный автоматический выключатель может использоваться только при условии, что номинальные значения тока автоматических выключателей будут сопоставлены с рабочими характеристиками нагрузок. Если тремя защищаемыми нагрузками являются три одинаковых электродвигателя, можно использовать любой стандартный трехполюсный автоматический выключатель. Но что, если для используемых двигателей требуются разные номиналы выключателей? Стандартные трехполюсные автоматические выключатели должны быть отключены, потому что их трехполюсные камеры имеют одинаковые номиналы.

Комбинации тепловых автоматических выключателей E-T-A, например трехполюсный 3130 или многополюсная модель 3140 с кнопочным управлением, предлагают потенциальное решение. Их камеры полюсов могут быть оснащены различными биметаллическими расцепителями. Это позволяет пользователям выбирать требуемые значения тока из всего диапазона значений тока выключателя.

Типы автоматических выключателей

Трехполюсный автоматический выключатель 3130 с кулисным приводом может иметь биметалл 5 А в камере первого полюса, биметалл 10 А во второй камере и биметалл 16 А в третьей камере. Типы автоматических выключателей E-T-A 3130 и 3140 имеют международные сертификаты, включая VDE, UL, CSA и CCC, даже если они оснащены различными биметаллическими расцепителями, и поэтому подходят для глобального использования.

Многополюсные автоматические выключатели могут быть особенно полезны, когда используются для защиты однофазных нагрузок или нагрузок постоянного тока. Если многополюсный автоматический выключатель предназначен для защиты различных нагрузок, то номинальные значения тока в разных полюсных камерах следует отрегулировать в соответствии с пределами отключения нагрузок. Комбинации автоматических включателей/выключателей E-T-A отвечают этим требованиям.

Можно ли объединять однополюсные автоматы в двухполюсные или трехполюсные?!

Предыдущая запись Колонки Focal Utopia III Evo и Sopra теперь из натурального ореха

Следующая запись Трансформатор для светодиодной ленты: способ подключения

Устройство и принцип работы автоматического выключателя.

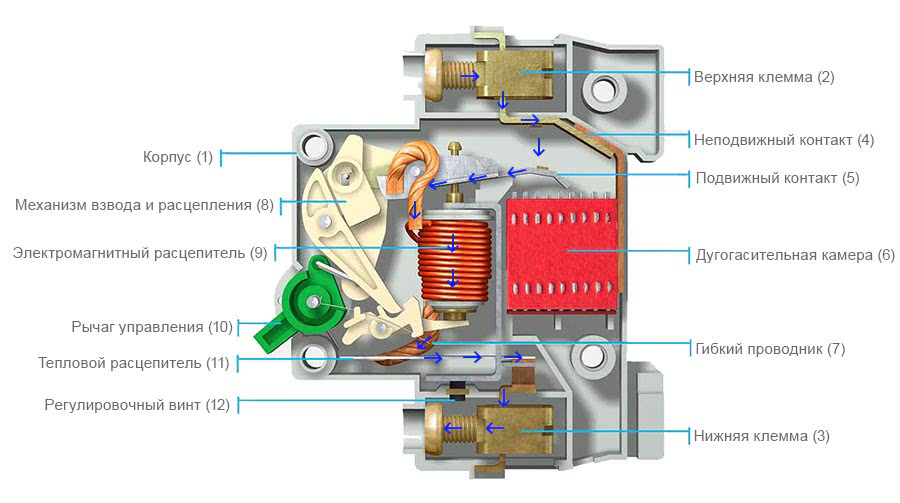

На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.

1 — корпус;
2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
4 — неподвижный контакт;
5 — подвижный контакт;
6 — дугогасительная камера;
7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
8 — механизм взвода и расцепления
9 — катушка электромагнитного расцепителя;
10 — рычаг управления;
11 — тепловой расцепитель (биметаллическая пластина);
12 — регулировочный винт;

Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.

Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:

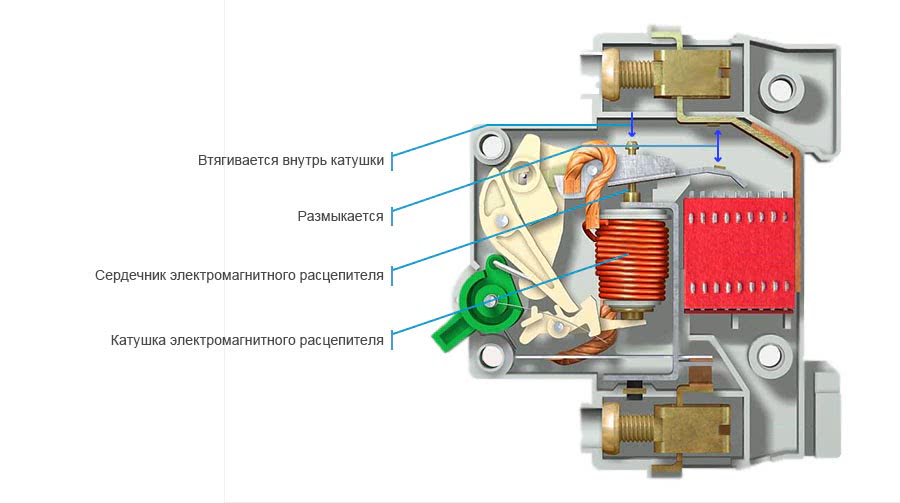

Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.

При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:

При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.

Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции электропроводки и выходу ее из строя.

Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.

При прохождении по биметаллической пластине тока превышающего номинальный ток автоматического выключателя пластина начинает нагреваться, при этом металл «B» имеет больший коэффициент расширения при нагреве, т.е. при нагреве он расширяется быстрее чем металл «A», что приводит к искривлению биметаллической пластины, искривляясь она воздействует на механизм расцепителя, который размыкает подвижный контакт. В простой схеме это выглядит так:

Время срабатывания теплового расцепителя зависит от величины превышения тока электросети номинального тока автомата, чем больше это превышение тем быстрее сработает расцепитель.

Как правило тепловой расцепитель срабатывает при токах в 1,13-1,45 раз превышающих номинальный ток автоматического выключателя, при этом токе превышающем номинальный в 1,45 раза тепловой расцепитель отключит автомат через 45 мин — 1 час.

Время срабатывания автоматических выключателей определяется по их время-токовым характеристикам (ВТХ)

При любом отключении автоматического выключателя под нагрузкой на подвижном контакте образуется электрическая дуга которая оказывает разрушающее воздействие на сам контакт, причем чем выше отключаемый ток, тем мощнее электрическая дуга и тем большее ее разрушающее воздействие. Для сведения к минимуму ущерба от электрической дуги в автоматическом выключателе она направляется в дугогасительную камеру, которая состоит из отдельных, параллельно установленных пластин, попадая между этих пластин электрическая дуга дробится и затухает.

Исполнение автоматических выключателей

В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные.

В чём проявляется разница между этими тремя видами автоматов? Попытаемся разобраться.

Однополюсный прибор, в общем-то, не вызывает особых вопросов. Если внедрить выключатель однофазную схему, то устройство будет работать как обычный рубильник, только в режиме автоматической реакции – то есть без вмешательства пользователя разорвёт цепь на случай нарушения заданных рабочих условий.

Краткая характеристика двухполюсника

Аналогичное устройство, но исполненное в виде двухполюсного автоматического выключателя, несколько отличается по функциональности.

Схемотехника двухполюсного прибора выполнена с учётом контроля и сравнения условий работы двух независимых токовых линий.

Двухполюсные автоматы применяются, как правило, для внедрения в проекты построения электрических сетей, когда требуется контроль и сравнение условий работы двух участков единой электрической сети. По сути, двухполюсная конфигурация прибора представляет собой тандем пары однополюсных устройств.

Однако схема защиты и блокировки двухполюсника работает по принципу сравнения параметров каждого устройства в отдельности, в режиме реального времени. Если на любом из двух контрольных участков параметры выходят за границы установок, моментально разрываются обе линии.

Этот важный момент показывает: замена двухполюсного автомата парой обычных однополюсных приборов невозможна в принципе. На случай перегрузки одной из цепей (или КЗ), сработает только один автомат.

Но учитывая, что электрическая сеть единая, электричество продолжит поступать через второй прибор, питающий другой участок. Подобная ситуация приводит к тяжёлым последствиям.

Между тем, существуют два подвида двухполюсных приборов:

с защитой одного полюса и обычной коммутацией нейтрали;
с защитой обоих полюсов и одновременной их коммутацией.

Первые обычно используются в качестве вводных автоматов, благодаря которым коммутируется фазный и нулевой проводники. При этом такая схема включения предусматривает использование дополнительной линии PE – заземляющего провода.

Вторые находят применение в схемах одной сети, где питаются два участка, действующие в условиях разных токовых нагрузок.

Особенности устройства трёхполюсника

Главное предназначение трехполюсного автоматического выключателя – использование в схемах трёхфазных сетей. Конструктивные особенности этого вида приборов заключаются в наличии защитных функций на каждом отдельном полюсе.

Срабатывание защиты на любом из полюсов приводит к размыканию всех полюсов.

Несмотря на конкретное назначение автоматов такого типа, их вполне допустимо использовать на однофазных или двухфазных линиях.

Конструктивно трехполюсный автомат содержит следующие элементы:

механизм управления;
систему контактов;
модуль гашения электрической дуги;
расцепляющее устройство.

Свободные контакты обычно монтируются внутри крышки прибора. Контактная система связывается с траверсой главных контактов кинематическим способом.

Функциональные узлы прибора смонтированы внутри корпуса. Крышка и корпус автомата выполняются из материалов, не пропускающих электрический ток (пластмасса, текстолит и т.п.).

Механизм защиты трёхполюсников обеспечивает моментное отключение, как в режиме «авто», так и в случае ручного действия. При этом, если имеет место перегрузка в электрической схеме, моментное отключение происходит независимо от силы воздействия на рукоятку управления.

То есть, даже если пользователь будет удерживать рукоятку в состоянии включения, автомат в режиме перегрузки всё равно разомкнёт все полюсы.

Существует модификации трёхполюсников, где добавлен ещё один полюс под нулевой проводник. По сути, речь идёт о четырёхполюсном исполнении с точки зрения конструктивных деталей.

Функционально автомат на четыре полюса напоминает двухполюсную систему. Задача устройства та же самая, только по отношению к трёхфазной сети.

Обобщённые технические характеристики автоматов

Информация о основных параметрах автоматических выключателей указана на его корпусе. Чтобы разобраться в буквенно-цифровых обозначениях, необходимо уметь “читать” маркировку устройств.

Широко распространёнными в быту и промышленности отмечаются приборы, соответствующие следующим основным техническим характеристикам, в зависимости от их конструктивного исполнения:

Приборы выбирают по определенным критериям, среди которых напряжение, величина номинального тока, температурные показатели.

Подробнее о выборе автоматических выключателей читайте в статьях:

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Заключение

Автоматический выключатель трехполюсный является важной частью домашней электрической системы

Выбирая дорогие модели, следует принимать во внимание, что все остальное оборудование должно быть того же уровня: проводка, выключатели и розетки, распределительные коробки, осветительные приборы

Основные характеристики автоматов всегда есть на корпусе с лицевой стороны. Они подбираются с учетом сечения провода и величины подключаемой нагрузки.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На зажимы первого полюса подключаем соединительные провода от испытательного устройства РЕТОМ-21 и включаем наш «объединенный» автомат.

Прогружать автомат будем 4-кратным током от номинального, т.е. током 64 (А). Напомню Вам, что согласно , тепловой расцепитель при этом токе должен сработать за время примерно от 1,7 до 18 (сек.).

Произошел щелчок и прогружаемый полюс фактически отключился. Это видно, как по току в цепи (ток равен нулю), так и по данным секундомера РЕТОМ-21. Кстати, измеренное время срабатывания теплового расцепителя составило 3,31 (сек.), что соответствует время-токовой характеристики.

Также состояние контакта прогружаемого полюса можно проверить с помощью мультиметра. Как видите, контакт автомата разомкнут.

Но самое интересное то, что при этом его рычажок управления остался включенным, тем самым не отключив соседний полюс! Ему элементарно не хватило механической силы.

Таким образом получается, что прогружаемый полюс отключился, а соседний — остался замкнутым (включенным).

Да все просто. Помните, я показывал, что у двухполюсных и трехполюсных модульных автоматов имеется механическая связь в виде вилочек-толкателей между механизмами их расцепления. При срабатывании одного из расцепителей, эти вилочки приводят к срабатыванию и соседние полюсы.

А в нашем случае, при самостоятельном объединении двух однополюсных автоматов, этих вилочек-толкателей нет, поэтому возвратной пружине одного рычажка элементарно не хватает механической силы, чтобы отключить соседний рычажок.

Даже если у Вас где-то в запасе и имеются подобные вилочки-толкатели, то Вы все равно не сможете соединить автоматы, т.к. в корпусах однополюсных автоматов не предусмотрены отверстия для них (по крайней мере у IEK и Шнайдер Электрик их точно нет).

Эксперимент №2. Соединяем три однополюсных автомата

Берем три однополюсных автоматических выключателя ВА47-29.

Устанавливаем автоматы на DIN-рейку, для надежности стягиваем их между собой ограничителями для DIN-рейки и объединяем все три рычажка.

Аналогичным образом, проводим поочередно прогрузку всех полюсов. Более подробнее об этом смотрите в видео, которое размещено в конце статьи.

Вот например, при прогрузке среднего полюса он отключился за время 3,14 (сек.).

Механических сил его рычажка не хватило, чтобы отключить соседние полюса. Вот состояние контакта прогружаемого полюса.

А вот состояние контактов соседних полюсов.

Объединять однополюсные автоматические выключатели в двухполюсные и трехполюсные запрещено. При возникновении короткого замыкания или перегруза в одном из полюсов, отключится только этот самый полюс автомата, а соседние останутся замкнутыми. И какой тогда смысл в таком соединении автоматов?

Представьте элементарную ситуацию. Ваш электродвигатель подключен через такой вот «объединенный» автомат напрямую без и защиты от обрыва фаз. Предположим, что в питающем кабеле произошло короткое замыкание фазы на землю. При этом автомат, установленный в этой фазе отключится, а соседние останутся в работе.

К чему же это приведет? Двигатель перейдет в двухфазный режим работы и в итоге может выйти из строя, в зависимости, конечно же, от нагрузки на его валу. От подобных ситуаций даже специально устанавливают устройства для контроля фаз, например .

Это только лишь один пример. На самом деле примеров можно привести множество, и с помощью таких вот «объединений» автоматов могут возникнуть ситуации с более серьезными и печальными последствиями.

Полную версию экспериментов смотрите в моем видео:

Выводы и полезное видео по теме

Что такое автоматы и чем они различаются, можно узнать из следующего видеоролика:

О критериях выбора защитных устройств:

Надёжность работы устройств автоматической блокировки часто определяет не бренд, а правильный подбор с учётом рабочей нагрузки. Также значимое влияние на действие приборов оказывает точный расчёт сечения проводников, питающих нагрузку от автомата и расчёт сечения кабеля ввода.

Когда все нюансы монтажа учтены, даже китайские приборы, которые в несколько раз дешевле брендовых, работают достаточно долгий период времени без особых нареканий.

Поделитесь с читателями вашим опытом подключения двухполюсных и трехполюсных выключателей. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.
