Высота радиаторов от пола и расстояние от подоконника до батареи

Оглавление

Приступаем к монтажу

К какому бы типу не принадлежали отопительные радиаторы, правила монтажа для них будут одинаковы. Все указанные далее требования регламентируются СНиПом.

Итак, чтобы обеспечить правильную циркуляцию воздуха и повысить эффективность радиатора, нужно соблюсти следующие нормы:

при условии расположения батарей под окном зазор между прибором и подоконником должен быть в пределах 5-10 см;
от пола до отопительного прибора нужно предусмотреть зазор не менее 10 см;
расстояние от батареи до стены должно быть не меньше 2 см, но и не больше 5 см (подробнее: «Какое расстояние от стены до радиатора должно быть – правила крепления батарей отопления»). В тех случаях, когда на стенах размещают слой теплоизоляции с отражающей поверхностью, для расположения радиаторов отопления под окном можно приобрести кронштейны немного большей длины, чем обычно.

Разновидности вертикальных источников тепла

Выбирая вертикальную батарею для дома, учитывайте тот факт, что они могут различаться по нескольким признакам, и, возможно, процесс покупки подходящего варианта может затянуться. Например, различают вертикальные трубчатые радиаторы отопления, а также состоящие из нескольких секций или представляющие собой монолитную конструкцию.

В зависимости от способа отопления вертикальные радиаторы можно разделить на водяные, электрические и смешанные. Батареи водяного отопления прогревают комнату за счет подключения к системе подачи горячей воды. Настенные вертикальные водяные радиаторы отопления встречаются наиболее часто, поскольку имеют невысокую стоимость.

Электрические радиаторы удобны в использовании и имеют достаточно простой механизм действия, но вследствие прямого контакта с электричеством такие батареи неуместны для комнат с повышенной влажностью, поэтому не стоит их устанавливать на кухне или в ванной комнате.

Если вы часто сталкиваетесь с проблемой отсутствия света или горячей воды, наилучшим вариантом для вашей квартиры станут батареи смешанного типа.

Делая выбор в пользу конкретного радиатора отопления, обращайте внимание на материал, из которого он изготовлен. Материалы для батарей должны быть прочными, износостойкими, не ржаветь от воды и иметь защитный антикоррозийный слой

Наиболее распространенные материалы, используемые в радиаторах отопления – это сталь, алюминий и чугун. Кроме того, существуют биметаллические батареи.

Вертикальные биметаллические радиаторы отопления состоят из алюминиевого корпуса и стальных труб. Они обладают высокой теплоотдачей и имеют хорошее качество, поскольку вода не контактирует с алюминиевой конструкцией. При правильной установке и эксплуатации такие батареи могут прослужить около 15 лет.

Вертикальные стальные радиаторы отопления тоже имеют высокую теплоотдачу, а варианты из нержавеющей стали не портятся при длительных контактах с водой. Снаружи они полируются или красятся в необходимый цвет, поэтому вы сможете обеспечить гармоничное сочетание такой конструкции с любыми предметами интерьера.

Алюминиевые батареи способны быстро изменять свою температуру при ручном регулировании, отлично передают тепло и имеют современный стиль. Поскольку они создаются с помощью литья, существует огромное разнообразие необычных форм таких батарей. А благодаря работе на основе конвекционных потоков такие батареи препятствуют оседанию пыли и мусора внутри.

Если вы все же беспокоитесь о том, что коррозия негативно повлияет на работу вашего радиатора, выбирайте чугунные варианты

Но обращайте внимание на тот факт, что такие батареи имеют и несколько минусов: чугун достаточно хрупкий, поэтому при установке вы должны бережно относиться к такому материалу, к тому же, он имеет большой вес, что значительно усложнит сам процесс монтажа

Поскольку в процессе покупки радиаторов отопления крайне важно ориентироваться не только на их практические свойства, но и на внешний вид, обратите внимание на два вида батарей, способных подчеркнуть особенности любого интерьера. К ним относятся зеркальные и плоские радиаторы. Зеркальные радиаторы имеют соответствующую поверхность, антикоррозийное и нанопокрытие

Зеркальные радиаторы имеют соответствующую поверхность, антикоррозийное и нанопокрытие.

Плоские радиаторы имеют гладкую поверхность и могут включать от 1 до 3 рядов. Для таких батарей характерна простота уборки благодаря ровному покрытию, а материалы, из которых они изготавливаются, препятствуют появлению пыли. Благодаря этим свойствам вы можете установить плоские радиаторы в детской или спальной комнате, не беспокоясь о здоровье ваших родных.

Выбирая настенные вертикальные радиаторы отопления, заранее продумайте, в какой зоне комнаты они будут размещаться, каким способом лучше обеспечить подачу тепла, какой стиль будет наиболее приемлемым в вашем интерьере.

Соблюдая все особенности помещения и самих конструкций, вы сможете выбрать качественные батареи, но не забывайте, что их долговечность будет зависеть и от правильности монтажа на стену.

Узнайте тут, как выбрать встраиваемую вытяжку.

Выполнение монтажных работ

Следует знать, что существует несколько вариантов подключения радиаторов к системе отопления, некоторые из них вы сможете увидеть из таблицы-схемы.

Навешивая радиатор, следует проверять все плоскости, так как от соблюдения вертикальности и горизонтальности обогревателя зависит теплоотдача прибора.

Для средних размеров нагревателя устанавливают 2 кронштейна, таким образом, чтобы они заходили между крайними секциями, если же радиатор больших размеров, то устанавливают дополнительный крюк строго в средний проем радиатора. О том, кк навесить радиатор, смотрите в этом видео:

https://youtube.com/watch?v=3BaaUUG4JZE

При подключении радиаторов существует также ряд особенностей и требований, которые следует соблюдать. К одному из таких требований относится правило установки перемычки (байпаса) между трубами в системе однотрубной разводки, который даст возможность самостоятельно регулировать необходимое количество тепла в комнате. Главным преимуществом байпаса является то, что основание его установки не нужно узаконивать, и процесс монтажа можно произвести самостоятельно.

Все мероприятия, требования и рекомендации к монтажу нагревательных элементов системы отопления, указанные в статье, могут послужить каждому хозяину, который задумал установить радиаторы самостоятельно и организовать систему отопления в своем доме или квартире.

Монтажные работы:

Перед тем, как смонтировать батарею, на поверхность стены наклеивают фольгу из алюминия. Это нужно сделать для повышения КПД устройства и улучшения теплоотдачи.
После этого можно размечать крепежи.

Нагреватель среднего размера навешивают на 2 кронштейна, расположенные под крайними секциями.
Если же батарея крупногабаритная, необходим дополнительный кронштейн строго в центральный проем.
Еще одно необходимое условие — перемычка (байпас) для однотрубной разводки, дающая возможность для самостоятельного регулирования нужного количества тепла в помещении. Преимущество байпаса в том, что его установка не предусматривает предварительного получения специальных разрешительных документов. Установить перемычку возможно и самостоятельно.

В зависимости от дизайна выбранного оборудования и хода ремонтных работ, возможно, вам также пригодятся следующие наши советы:

Стандартная высота

Говоря о стандартной высоте, имеют в виду межосевое расстояние 500 мм. Именно такие присоединительные размеры были у всем известной чугунной «гармошки» советских времен. А так как срок службы у них большой, то до сих пор эти батареи стоят в сетях отопления. Только сейчас их меняют на новые. Причем часто систему не хотят переделывать, вот и ищут отопительные приборы такого же размера. Что хорошо: они есть почти в любой группе.

Чугунные

Из чугуна сегодня делают не только «гармошку», хотя и она есть, и пользуется успехом. Есть еще с межосевым расстоянием 500 мм радиаторы в стиле ретро, выполненные в современном стиле:

«Гармошка» называется МС-140, МС-110, МС-90 и МС-85. В этих модификациях отличается глубина: 140, 110, 90 и 85 мм соответственно. Разная получается и ширина. Причем она у разных производителей одной и той же модели отличается. Так МС-140 Минского завода имеет ширину 108 мм, а Брянского и Новосибирского — 93 мм.
Чугунные радиаторы в стиле ретро с межосевым расстоянием 500 мм внешний вид и габариты иметь будут абсолютно разные. Скажем, модель Modern 500. Секции с ножками размеры 645*100*45 мм, без ножек 572*100*45 мм, тепловая мощность 93 Вт. А другая DERBY M 500 имеет габариты 660*174*63 мм и теплоотдачу 118 Вт (где габариты обозначаются так высота*глубина*ширина).
Чугунные батареи нового образца тоже имеют приличный разброс параметров. Турецкие Demrad Ridem 3/500 — 572*98,2*60 мм, Demrad Ridem 4/500 — 572*134*60 мм. Чешские Viadrus Style имеют следующие габариты высота 580 мм, ширина — 60 мм, глубина не указывается из-за нелинейной ее формы (вверху уже, внизу шире).

Алюминиевые

Размеры алюминиевых радиаторов более стандартизованы. Тут даже можно говорить о средних величинах. При межосевом расстоянии 500 мм средняя высота секции — 570-585 мм. Практически стандартная ширина — 80 мм. По глубине есть варианты. Есть практически плоские: радиаторы российского производства «Термал» имеют глубину всего 52 мм. Это самые плоские алюминиевые батареи. У всех других она 80-100 мм.

Биметаллические

Тут ситуация еще более стандартная. Плоских радиаторов в этой категории не нашлось. В среднем габариты такие: ширина 80-87 мм, глубина 80-95 мм, высота 565-575 мм.

Самый низкий радиатор у «Глобал» Gl-200/80/D имеет высоту 200 мм

Стальные

Стальные панельные радиаторы редко выпускаются с межосевым расстоянием 500 мм. Но все-таки, есть и такие. Например, кампания Kermi специально под замену сделала такие подсоединительные размеры: есть они в линейке Plan-K и Profil -K. Есть радиаторы стандартного размера и у российского производителя «Конрад»: модель РСВ-1.

Трубчатые радиаторы радуют обилием моделей и размеров. Тут довольно легко найти требуемые размеры. Есть у российского производителя КЗТО, есть у европейцев. В этой категории больше оперируют общей высотой — монтажной, так как многие предпочитают нижнее подключение.

Расчет высоты

Расстояние между батареей и подоконником должно быть не менее 10 см, вне зависимости от того, какой тип отопительного прибора используется. Учитывать нужно и высоту самой батареи. Сзади необходимо отступить 8 см. Сама батарея должна возвышаться над полом на 10 см, то есть, устанавливая подоконник от пола согласно СНИП, потребуется отступить на 70-80 см.

Важную роль играет и то, каким будет выступ подоконника: он может значительно отходить от стены или быть незаметным. Если под окном нет радиатора, необязательно выдерживать какие-то требования, но если отопление присутствует, выступ должен быть строго регламентирован. Задачей подоконника является перенаправление тепловых потоков. Без него они будут подниматься вверх, и должного нагрева помещения происходить не будет, так как часть тепла будет улетучиваться и распределяться на потолке.

Плохую конвекцию может вызвать и слишком широкий подоконник. Он не даст теплому воздуху выйти, в итоге на окне начнет скапливаться конденсат, так как основные потоки воздуха уйдут вверх, а часть их застрянет под окном, нагревая атмосферу

В этом случае очень важно рассчитать расстояние от подоконника до радиатора отопления как по высоте, так и тому, насколько возможно сделать выступ. Избежать описанной выше проблемы можно, используя плиту, которая не выходит за пределы стены больше, чем на 8 см

Совет: рассчитывая размеры, нужно принимать во внимание уровень стены с отделкой. Оптимальным вариантом является решение, при котором в оконной нише будет задерживаться не более 10% теплого воздуха

Для этого подоконник не должен выступать за батарею более 6 см, но и не должен быть короче отопительного прибора. Если дизайнерское решение помещения требует установку нестандартно широких конструкций, в них необходимо предусмотреть отверстия для вентиляции. Их размер должен быть достаточным для правильной циркуляции воздушных потоков

Оптимальным вариантом является решение, при котором в оконной нише будет задерживаться не более 10% теплого воздуха. Для этого подоконник не должен выступать за батарею более 6 см, но и не должен быть короче отопительного прибора. Если дизайнерское решение помещения требует установку нестандартно широких конструкций, в них необходимо предусмотреть отверстия для вентиляции. Их размер должен быть достаточным для правильной циркуляции воздушных потоков.

Расстояние между подоконником и радиатором отопления останется в этом случае стандартным. Что касается толщины конструкции, обычно она не превышает 4 см, но этот показатель не является нормативом. Более тонкая плита имеет риск деформации, вызванной потоками теплого воздуха. Более толстая имеет большую массу, стоит дороже. Если такие конструкции не предусмотрены дизайнерским замыслом, устанавливать их не имеет смысла. Подробная инструкция по установке подоконника.

Нужен ли зазор?

Некоторые владельцы окон считают, что подоконник глубоко заходит под оконную раму , однако это не так. Расстояние между окном и подоконником примерно 10 мм. В противном случае конструкция может деформироваться. Дело в том, что под воздействием теплого воздуха материал, из которого выполнена плита, расширяется. Зазор оставляют для того, чтобы конструкция могла принять нужную форму, не получив повреждений. Визуально такой прием незаметен.

Как расположить занавеску?

Расстояние шторы подоконника также играет роль. Для того чтобы шторы могли передвигаться, не цепляясь, на них не оставалось следов, а теплый воздух мог свободно циркулировать, расстояние должно быть не меньше 5 см.

Вывод: не всегда можно применить стандартное расстояние от пола, радиатора, шторы до подоконника, однако можно найти выход, соблюдая определенные требования.

Видео: Установка радиаторов (батарей) отопления

19.10.2019 Преимущество керамической плитки подробнее

17.10.201916.10.201914.10.201912.10.201912.10.2019

Большинство людей, занятых самостоятельным проектированием или строительством дачи или загородного дома, часто задаются вопросом: какова высота подоконника над полом? Вопрос далеко не так прост, как может показаться на первый взгляд, и определению «на глазок» он не подлежит.

Дело в том, что подоконник не бывает установлен сам по себе, это — часть оконного блока, и высота его установки автоматически обозначает высоту нижнего среза окна. Поэтому следует рассматривать весь оконный блок в целом, учитывая его высоту и назначение.

Выполнение монтажных работ

Перед тем, как производить монтажные работы, и, выбирая, на каком расстоянии от пола и стены будет установлен обогреватель, необходимо для увеличения теплоотдачи и КПД (коэффициента полезного действия) наклеить на стену в приблизительном месте установки прибора алюминиевую фольгу. После чего можно производить разметку крепежей.

Байпас позволит регулировать тепло

Подводя итог статье, следует сказать, что выбор и установка радиатора отопления – непростое дело.

От правильности установки отопительного прибора зависит эффективность его работы и комфортная температура в помещении. Для эффективной работы отопительной системы важна не только правильность ее сборки, качество оборудования и герметичность соединений, но и соблюдение нормируемых расстояний от отопительных приспособлений до окружающих конструкций (пола, стен, подоконника)

Особенно важно соблюдать расстояние от батареи до подоконника, потому что преграды сверху могут мешать нормальной циркуляции конвекционных потоков. Мы перечислим нормы установки радиаторов отопления в квартире и частном доме

Сегодня в продаже можно найти радиаторы в разных вариантах исполнения и из разных материалов.

Они также подразделяются по способам установки и бывают следующих видов:

Напольные приборы имеют специальные ножки для установки на пол в комнате. Такие радиаторы в любом случае устанавливаются на некотором расстоянии от стеновой поверхности и выступающих горизонтальных конструкций оконного проема.
Навесные радиаторы крепятся на несущие кронштейны, закрепленные на стенах помещения. Обычно они монтируются под оконными проемами, чтобы восходящие конвекционные потоки создавали тепловую завесу перед окном, ведь именно через остекление помещение теряет больше всего тепла.

В любом случае при монтаже отопительного прибора нужно соблюдать правила установки батарей. Проще всего соблюсти требуемое расстояние от стены до агрегата при навешивании на стены, потому что в этом случае применяются специальные кронштейны, которые за счет своей конфигурации обеспечивают нужный зазор. При установке напольного прибора расстояние придется регулировать вручную.

Почему важно соблюдать размеры зазора между радиатором и стеной

При монтаже отопительной системы нужно придерживаться такой схемы: чем мощнее радиатор по своим тепловым характеристикам, тем шире будет зазор до стены. Как правило, его величина составляет от 2,5 см до 6 см.

Конкретные размеры складываются из двух параметров:

реальной возможности монтажа (ширина подоконника, размеры ниши);
мощностью отопительного прибора.

Если к стене приклеивают фольгированный теплоотражающий материал, расстояние может быть минимальным (2,5 см — 3 см.).

Вплотную к стене отопительный прибор ставить не рекомендуется по многим причинам:

для обеспечения свободной теплоотдачи от всей поверхности радиатора должны быть созданы условия для свободной циркуляции воздуха вокруг прибора, если поставить радиатор вплотную к стене, этот процесс нарушится, тепло частично будет потеряно;
когда радиатор «прижат» к стене, на его задней поверхности будет постоянно держаться высокий уровень температуры, в итоге прибор быстрее выйдет из строя из-за перегрева;
в узкой щели между радиатором и стеной будет скапливаться мусор и пыль, которые так же будут затруднять теплообмен;
если не приклеена теплоотражающая пластина, радиатор «впустую» будет греть наружные стены, а они в многоквартирных домах обычно бетонные и имеют низкие теплоизоляционные свойства.

Расстояние от пола до радиатора отопления так же выдерживают оптимальное для каждого отопительного прибора. Таким образом, правильная установка радиатора важна для эффективного обогрева помещения.

Как крепить напольную батарею

На пол приходится крепить батарею в том случае, если она очень тяжёлая и вешать её на стену просто опасно. Для этой цели существуют специальные напольные кронштейны. По стоимости они выше, чем настенные, зато по надёжности крепления им нет равных. Чаще всего на пол крепят длинные радиаторы отопления, изготовленные из чугуна, однако иногда конструкции алюминиевых и стальных радиаторов также предусматривают напольный крепёж.

Этапы действий при напольной установке радиатора:

подбирают два кронштейна, которые подходят для данного веса батареи;
на отведённое для батареи основание устанавливают стойки с помощью анкерных болтов, выдерживая расстояние до стены не менее 6 см.;
выполняют бетонные работы, закрывая стяжкой основание кронштейнов и шляпки болтов;
на стойки надевают крюки, выставленные на нужной высоте, фиксируют их болтами (так же устанавливают для защиты металлические прокладки, если это предусмотрено комплектацией);
на крючки навешивают радиатор, внимательно выравнивая его по горизонтали.

Нормы установки батарей

Организация отопления необходима в любом загородном доме, и каждый этап этой работы должен быть выполнен с соблюдением всех технических требований. Поэтому и правильная установка радиаторов отопления очень важна, невыполнение принципиальных требований приведет к нарушению технологии и снизит эффективность работы системы.

При установке радиаторов отопления в Москве и других регионах нужно помнить не только о правильном методе соединения приборов, но и о верном подборе типа отопительного оборудования.

Схемы установки батарей отопления

Перед тем как приступать к установке, нужно определиться со схемой подключения. Существуют следующие варианты установки радиаторов отопления:

Боковое подключение – сегодня наиболее востребованное, так как с его помощью можно достигнуть наибольшей теплоотдачи. В этом случае подводящая линия подключается к верхнему патрубку, а отводящая труба – к нижнему. При несоблюдении этого правила установки батарей отопления мощность, а вместе с ней и эффективность, системы снизится.
Диагональное подключение отлично подходит для длинных радиаторов, так как позволит равномерно прогреть батарею. В этом случае с одной стороны подводящая труба подключается к верхнему патрубку, а с другой стороны отводящая – к нижнему. При подаче теплоносителя через нижний патрубок мощность уменьшается на 10%.
Нижняя схема подключения используется в том случае, если система отопления проходит под полом. Если сравнивать с боковым подключением, то такой метод уменьшает теплоотдачу на 5-15%.

Установка батарей отопления: инструкция

После выбора типа подключения можно приступать к монтажу батарей, с учетом рекомендаций СНИП

Кроме того, при установке радиаторов отопления инструкция, прилагаемая заводом-изготовителем также должна приниматься во внимание, так как при несоблюдении правил установки радиаторов отопления право на гарантийное обслуживание будет потеряно, и решать проблемы неисправностей придется самостоятельно

По нормам установки радиаторов отопления возможен монтаж, не снимая защитной пленки, так вы убережете приборы от грязи и пыли, а также от царапин при монтаже. Установка радиаторов отопления СНиП предполагает соблюдение следующих отступов.

По нормам установки батареи от нижней части ниши или подоконника требуется отступить 100 мм, если расстояние будет меньше ¾ глубины батареи, то тепловой поток будет меньше и затруднится доступ нагретого воздуха в комнату.
Высота установки радиаторов отопления должна составлять 120 мм от пола до низа батареи, если отступ будет меньше 100 мм, то теплообмен будет затруднен, и уборка пола в этом участке также будет вызывать трудности. В том случае, если отступ превысит 150 мм, то перепад температур по высоте будет сильно увеличен, особенно это будет заметно в верхней части комнаты.
Правильная установка батарей отопления предполагает наличие отступа от плоскости стены не меньше 20 мм. При установке батареи вплотную к стене или с зазором меньше 20 мм, теплоотдача будет ухудшаться, а на верхней части радиатора будет возникать пылевой след.

Установка радиаторов отопления фото, видео поможет вам не ошибиться в процессе монтажа и организовать в своем доме надежную и эффективную систему отопления.

СНиП также регламентирует порядок монтажа отопительных приборов.

Сначала производится разметка место под кронштейны (не менее 3).
Далее происходит укрепление кронштейнов при помощи цементного раствора или дюбелей.
Установка крана Маевского, заглушек, переходников и т.д.
Потом приступают к установке радиаторов.
Далее соединяют батареи с трубами отопительной системы.
После этого производится установка воздухоотводчика, по СНиП он должен быть автоматическим.
В последнюю очередь радиаторы освобождают от защитной пленки.

Если придерживаться этих правил, радиаторы обеспечат тепло в помещении в холодное время года и прослужат долго.

Схемы подключения

Боковое подключение. Характеризуется максимальной теплоотдачей. При таком соединении ввод производится с верхней части батареи, а вывод – снизу с той же стороны. Является наиболее востребованной схемой подсоединения.
Диагональное подключение. Производится при значительных габаритах системы. Вода поступает в радиатор через верхнюю часть, а выводится снизу с противоположной стороны.
Нижнее подключение или «Ленинградка». Производится в небольших одно- и двухэтажных домах, а также при монтаже скрытых под полом труб. Эффективность такой системы ниже на 5-15%, чем при боковом подключении.

Установка отопительного прибора

После того как мы разобрались, на какой высоте вешать радиаторы отопления, можно подробно рассмотреть процесс их установки. В процессе монтажа не забывайте соблюдать нормируемые расстояния

Это важно учесть еще на этапе установки крепежных элементов в случае использования навесного прибора

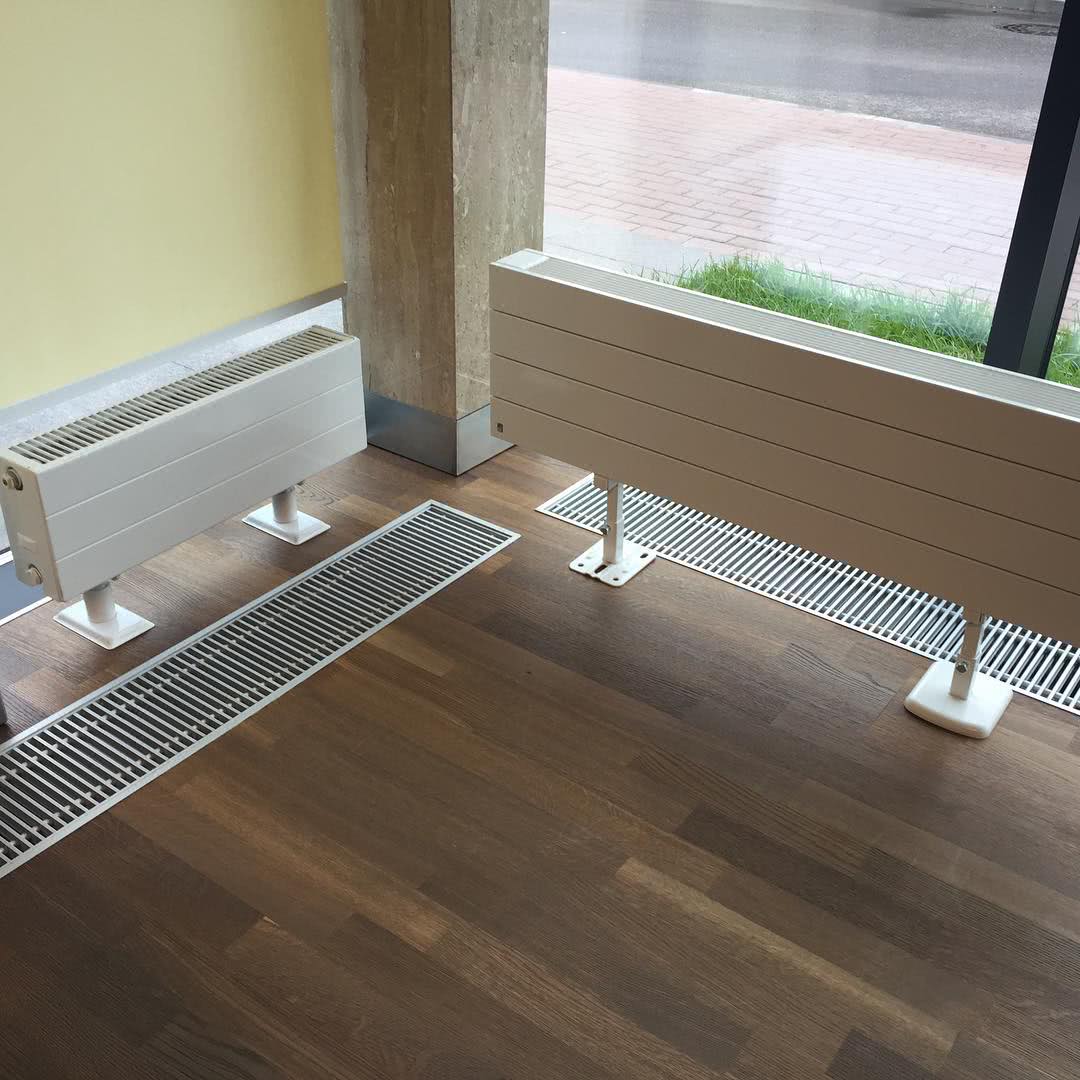

Монтаж напольной разновидности радиаторов

Напольные отопительные приборы обычно отличаются внушительным весом, поэтому не навешиваются на стены. Чаще всего такие агрегаты делают из чугуна, потому что этот материал обладает хорошей теплоемкостью. Прибор имеет съемные или стационарные ножки, фиксирующиеся на полу. При креплении ножек к напольному покрытию учитывают, из какого материала оно выполнено. Также нужно учесть материал основания пола. Для фиксации в зависимости от материала используют саморезы по дереву, дюбель-гвозди или крепежные элементы с пластиковыми дюбелями.

Чтобы такой отопительный прибор случайно не перевернулся, его дополнительно закрепляют настенным кронштейном на требуемой высоте. Чтобы правильно рассчитать место установки держателя, измеряют расстояние от пола до места его фиксации на отопительной конструкции. После этого на стеновой поверхности выполняют разметку мест установки крепежных элементов, сверлят отверстия, вбивают крепежи и закрепляют держатель.

Установка настенной батареи

В комплекте к новому отопительному прибору идут кронштейны, на которые он крепится к стенам. Они сразу рассчитаны на массу радиатора из определенного материала. Однако если вы планируете добавлять дополнительные секции, то придется докупить держатели, потому что вес прибора увеличится. В противном случае в самый неожиданный момент агрегат может рухнуть и повлечь за собой трубы, вызвав разгерметизацию системы.

Перед закреплением радиатора на стене нужно точно определиться с местом установки и соблюсти все нормируемые расстояния от соседних конструкций и выступающих элементов.

Для этого сделайте следующее:

Найдите центр оконного проема и проведите через него условную вертикальную ось. Отметьте это места на стеновой поверхности под окном, чтобы проще было совместить центральную ось прибора и окна.
Измеряем расстояние от нижней грани радиатора до верхней поверхности и прибавляем к этому числу 120 мм. Этот размер откладываем от пола вверх и чертим горизонтальную линию. Причем ее горизонтальность нужно проверить при помощи уровня, поскольку от этого зависит эффективность циркуляции теплоносителя в батарее.
Измеряем расстояние между местами под крепежи на батарее и делим его на два. Откладываем полученную величину в каждую сторону от вертикальной оси на стене. Иными словами, на горизонтальной линии ставим точки в местах установки кронштейнов и сверлим там отверстия. Для работы используем перфоратор с победитовым сверлом. В отверстия вбиваем дюбели и закрепляем держатели на саморезах.

Крепление радиаторов можно выполнять только на стены из прочных материалов – кирпича, бетона. В рыхлых пористых основаниях кронштейны не получится надежно зафиксировать. Это касается стен из газобетона или гипсокартона. В таком случае в конструкции стены стоит заранее предусмотреть дополнительные несущие профили, к которым и будут крепиться держатели.

При обустройстве либо реконструкции отопительной системы часто требуется замена или монтаж батарей. Установка радиаторов отопления может выполняться своими силами, не прибегая к помощи специалистов, а лишь неукоснительно соблюдая требования СНиП. При выполнении работ потребуются и теоретические знания, и практический опыт, потому как даже малейшая ошибка может повлечь к проблемам во время эксплуатации отопительной системы.

Установка радиаторной батареи

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение. Требуемое количество секций можно определить несколькими способами:. Требуемое количество секций можно определить несколькими способами:

Требуемое количество секций можно определить несколькими способами:

Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.
