Съемник изоляции jokari n15 для круглых кабелей nym

Оглавление

Немного теории

Электрический кабель обеспечивает передачу электрической энергии. Сечение его проводников соответствует определенным нормативам, прописанным в соответствующих ГОСТах. Они определяют допустимую тепловую нагрузку на изоляцию в процессе прохождения тока. Соответственно, нарушение баланса, прописанного в нормативах, приводит к созданию аварийных ситуаций.

Если толщина сечения провода станет меньше номинальной, то он уже не будет соответствовать заявленным токовым нагрузкам, обозначенным в эксплуатационных характеристиках. Не говоря уже про потерю механических свойств (что особо характерно для алюминиевых жил).

Насколько поперечное сечение влияет на сопротивление провода, а соответственно, и токовую нагрузку описывает закон Ома. Давайте рассмотрим, что происходит в проводнике при нарушении геометрии его сечения.

Влияние сечения провода на его сопротивление описывается формулой: R=(ρ*l)/S

Под «S» подразумевается площадь сечения жилы, «l» — ее длинна, «ρ» — константа удельного сопротивления.

Теперь посмотрим, что происходит в жиле при нарушении ее геометрии в результате зачистки изоляции подручными средствами.


Проводник с нарушенным сечением

Как видно из рисунка, площадь сечения S1 в месте повреждения меньше изначальной S2, соответственно, на данном участке возрастает сопротивление, что грозит нарушением теплового баланса. Не говоря уже про ослабленную механическую прочность (если повреждение нанесено алюминиевому проводу).

Такие повреждения провода характерны, если для снятия изоляции используются нож, кусачки или клещи. Чтобы избежать этого, достаточно использовать специальные приспособления для удаления слоя электроизоляции. Начнем с рассмотрения методов, как это можно сделать.

Зачистка изоляции силового кабеля

Силовые кабеля используются, в основном, для прокладки проводника к мощному оборудованию и к распределительным щиткам. Как удалить внешний слой изоляции кабеля?

  1. Не торопясь надрезаем с торца вдоль кабеля изоляционный слой, только не очень глубоко.
  2. С помощью плоскогубцев выдергиваем по одной жиле, находящейся внутри.
  3. Отрезаем оставшийся кусок от внешней изоляции.
  4. Разделываем провода.

Прежде чем приступить к этой работе, тщательно обдумайте, сколько вам нужно снять изоляции. Лучше срезать с небольшим запасом. Оголив слишком длинный кусок, излишек всегда можно отрезать. Воспользуйтесь кембриком чтобы правильнее расположить кабель внутри прибора.

Ну и напоследок. Различный инструмент для зачистки изоляции проводов и как им пользоваться видео.

В арсенале профессионального электрика обязательно есть инструмент для снятия изоляции с проводов, необходимый для зачистки жил при подключении розеток, выключателей, разделки проводки и т.д. Такое приспособление пригодится и домашнему мастеру, затеявшему ремонт в квартире или доме.

Разберемся, какие существуют инструменты для удаления оболочки с проводов, какова специфика их применения и обозначим, на что следует обращать внимание при покупке таких приспособлений. Для подключения в квартире одной розетки или выключателя не обязательно покупать профессиональный инвентарь. Зачистить кусок провода получится обычным кухонным ножом

Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись

Зачистить кусок провода получится обычным кухонным ножом. Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись

Для подключения в квартире одной розетки или выключателя не обязательно покупать профессиональный инвентарь. Зачистить кусок провода получится обычным кухонным ножом. Однако если предстоит масштабный ремонт с полным обновлением системы электропроводки, то без специализированных устройств не обойтись.

Количество контактов, которые подлежат зачистке при выполнении ремонта дома площадью 100 кв. м может достигать тысячи. Выполнять такую работу без специализированных приспособлений – это необоснованная трата сил и времени.

Кроме того, снятие изоляции без профессиональных инструментов для зачистки проводов чревато негативными последствиями:

  • высок риск повреждения кабеля, что снижает безопасность эксплуатации электропроводки;
  • надрез токопроводящей жилы приводит к снижению сечения провода, как результат – обрыв или подгорание в месте соединения;
  • при неаккуратном срезе поврежденный провод при сгибе может сломаться.

В высокочастотных системах с переменным током ситуация усложняется появлением скин-эффекта – ток распределяется неравномерно, а преимущественно в поверхностном слое проводника. В таких проводах любой самый незначительный дефект жилы способен вывести из строя оборудование.

Ножом можно аккуратно счистить изоляцию, но работа займет много времени. А если надо подготовить множество кабелей, то ошибки неизбежны – выполнить быстро большое количество высокоточных надрезов не получится

Когда речь идет о значительных объемах работ, лучше не рисковать и задействовать специальные приспособления. Повреждение проводника может спровоцировать пожар, привести к поломке техники или стать причиной поражения током.

Автоматический инструмент для зачистки кабеля: скажи “нет” усталости

Автоматические стрипперы, такие как Stanley FMHT0-96230, не нужно настраивать, достаточно выбрать длину зачищаемого участка и инструмент готов для быстрой зачистки провода диаметром от десятых миллиметра до нескольких миллиметров. Особенно удобно с его помощью снимать изоляцию с плоских проводов, которые широко используются в бытовой технике. Автоматическим стриппером можно одновременно зачищать две-три жилы плоского провода. Если необходимо зачищать множество проводов на рабочем месте, то автоматический стриппер является лучшим выбором, но необходимо выбрать качественный инструмент, который требует минимума физических усилий для снятия изоляции.

Автоматический стриппер Stanley FMHT0-96230 может зачищать провода диаметром от 0,8 до 2,6 мм

Выбирая инструмент для длительной работы, следует учесть, что автоматические стрипперы весят примерно 350 грамм. Решением проблемы являются более простые и легкие универсальные стрипперы, наподобие Paladin Tools PT-1117. Стриппер имеет несколько отверстий разного диаметра и позволяет зачищать провода сечением 0,34-0,6 мм2. Обычно такие стрипперы имеют ряд дополнительных функций, например кусачки и кримпер (инструмент для обжима наконечников) — в ряде случаев это избавляет от необходимости носить лишний вес.

Универсальные стрипперы — самые распространенные устройства для снятия изоляции и часто входят даже в простые наборы инструментов, как Greenlee GT-10191.

Универсальные стрипперы Paladin Tools PT-1117 и Greenlee GT-10191

На профессиональных форумах часто можно встретить мнение электриков, что при использовании стриппера иногда сложно попасть проводом в отверстие нужного диаметра. Поэтому опытные электрики кладут провод сначала в отверстие заведомо большего диаметра, надрезая верх изоляции. Если изоляция мягкая, она легко снимается, даже прорезанная наполовину, а если более жесткая — провод вкладывается в следующее отверстие меньшего диаметра.

При правильной эксплуатации универсальные стрипперы могут прослужить 10 лет и более без снижения эффективности. Но они не подходят для снятия изоляции с металлической, кевларовой оплеткой, а также затвердевшей старой изоляции.

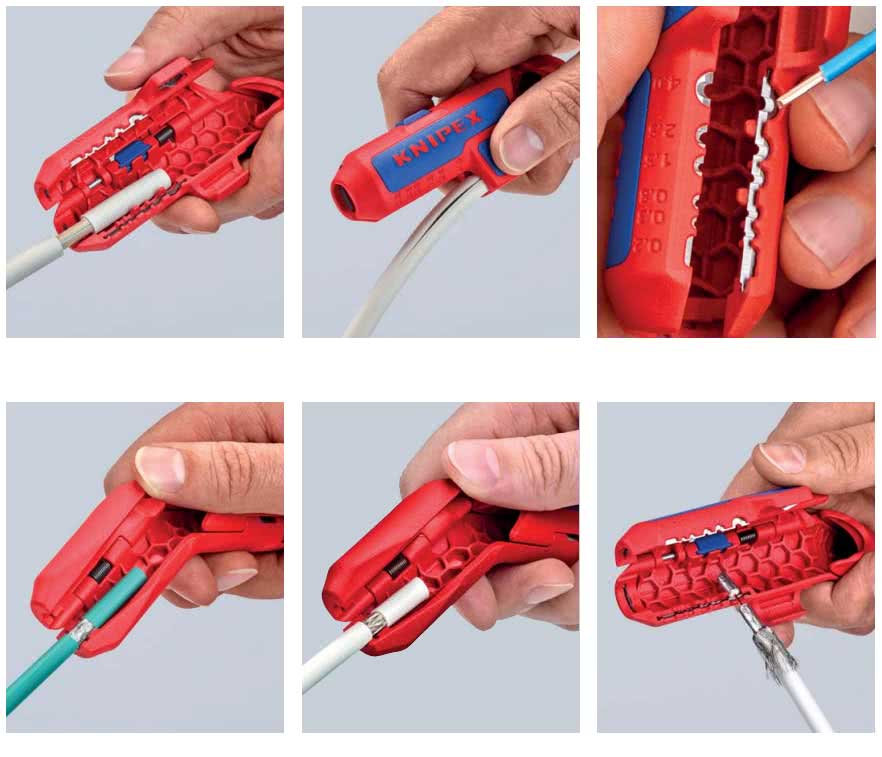

Knipex KN 9855

Книпекс является одним из самых дорогих экземпляров. По функциональности он немногим отличается от своих более дешевых собратьев, но у него есть вещь за которую вы собственно говоря и переплачиваете — это его брендовость.

Брака у этого инструмента очень мало и работать с таким ножом можно долгие годы. Нельзя встретить грубейших дефектов присущих другим производителям. Пятка приварена всегда ровно и надежно.

Удобной каплевидной формы. Именно под ее размер и форму подгоняют все остальные марки, когда собираются их доработать. Даже если обнаружатся какие-либо косяки, обменять у официальных поставщиков инструмент Knipex проще всего.

Единственное неудобство может вызвать лезвие, которое со временем все же затупится. Особенно если вы будете стругать им изоляция наподобие строительных ножей.

Поправить его можно методами как описывалось выше. После чего, он опять будет вам служить верой и правдой.

Правда из-за формы ножа могут возникнуть определенные проблемы. Первоначально будет мешать наплыв на рукоятке, но при желании его можно немного сточить.

Но больше всего трудностей вызывает пластиковая защита лезвия, которая находится сверху и мешает сохранить заводской угол. Если вам необходима данная защита, придется угол немного изменить. Резать от этого нож не перестанет, главное чтобы лезвие было острым. При желании сохранить «заводские настройки» можно сточить и пару миллиметров пластика.

Чаще всего портится внешняя сторона лезвия, та что предназначена для зачистки от себя. Связано это с тем, что при неаккуратной работе внутри электрощитовых, нож может сорваться и этой стороной удариться в какое-либо препятствие.

Ну а в целом, это лучший нож электрика из всех представленных особенно для зачистки жестких и ГОСТовских кабелей.

Лучшие модели инструмента для снятия изоляции немецких брендов

Одним из лучших производителей ручного инструмента является немецкая компания Knipex. Бренд специализируется на изготовлении стрипперов с уникальными конструктивными особенностями.

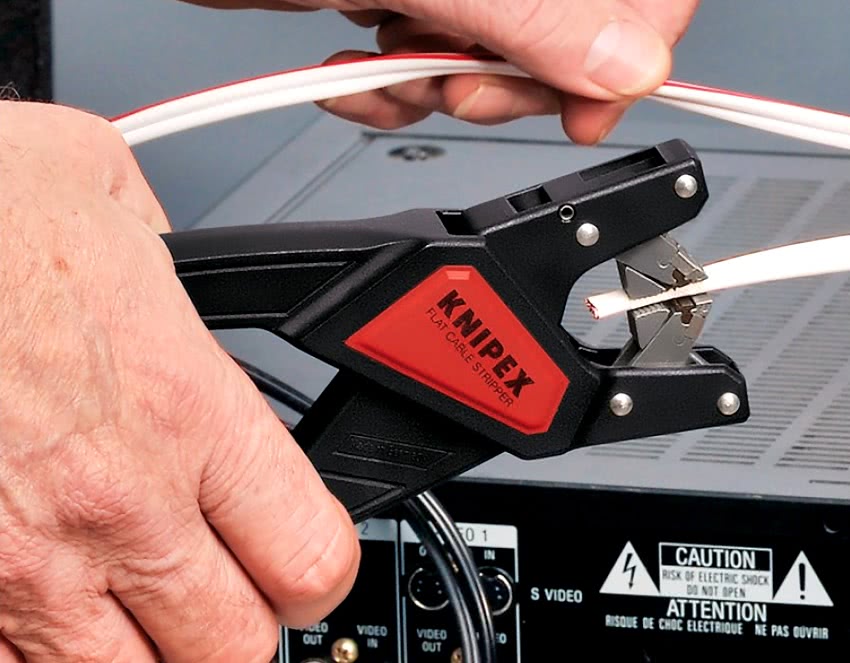

Инструмент для снятия изоляции Knipex KN 1262180 может быть использован для работы с одножильными, многожильными и тонкими проводами

Заслуживает внимания инструмент для снятия изоляции Knipex KN 1262180, который может быть использован для одножильных, многожильных и тонких проводов сечением 0,2-6 мм2. При удалении оплетки инструмент автоматически подстраивается под разный размер кабеля, что исключает вероятность повреждения целостности жил. Благодаря особой конструкции головки, которая имеет удлиненное исполнение, можно работать с инструментом в труднодоступных местах.

Корпус выполняется из ударопрочного пластика, усиленного стекловолокном. Ножи изготовлены из нержавеющей стали, они прошли прецизионную обработку, что улучшает качество выполняемой работы. Купить такой инструмент можно за 3,9 тыс. руб.

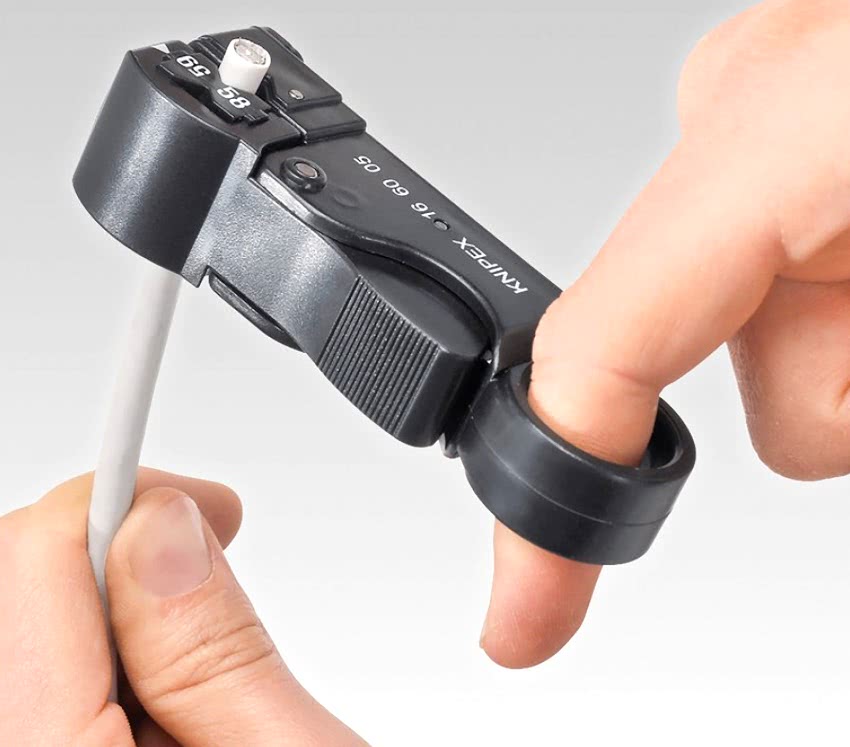

Для удаления изоляции с коаксиальных кабелей хорошей моделью является инструмент Knipex KN-166005SB. Он способен в один прием снять наружную оплетку, экран и изоляцию. Стриппер оснащен тремя встроенными ножами, для каждого из которых можно настроить глубину при помощи шестигранного ключа. Удаление изоляции осуществляется посредством прокручивания стриппера на 360°.

Процесс выполняется быстро и удобно благодаря наличию отверстия для пальца в корпусе устройства. Корпус инструмента изготовлен из противоударного пластика. Купить это приспособление для снятия изоляции с проводов можно за 2 тыс. руб.

Модель Knipex KN-166005SB является лучшим инструментом для удаления изоляции с коаксиальных кабелей

Другим популярным немецким производителем, выпускающим ручной электромонтажный инструмент, является компания Jokari. Изделия отличаются эргономичностью, надежностью и безопасной эксплуатацией.

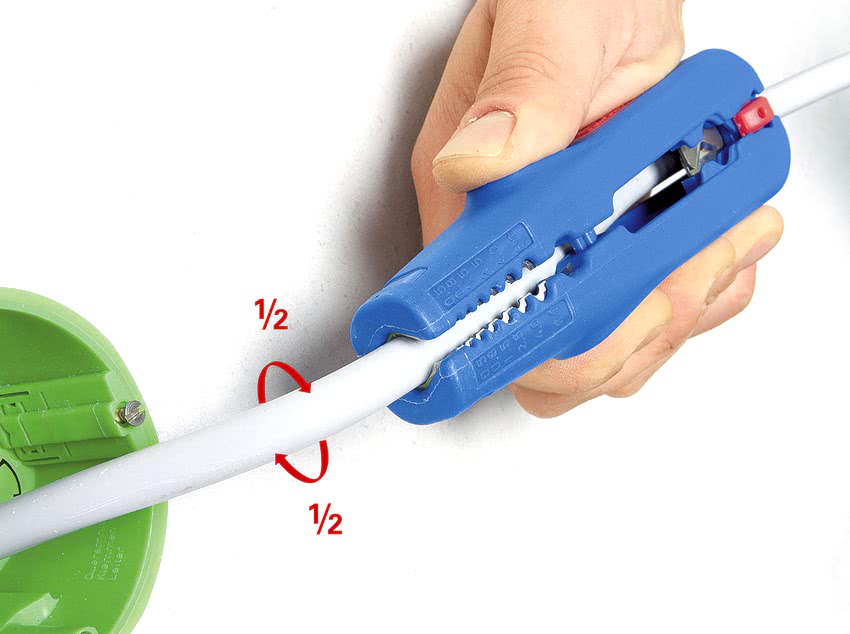

Большим спросом пользуется инструмент для снятия изоляции Jokari JK 30140, который применяется для работы с круглыми и плоскими кабелями с ПВХ изоляцией. Особая конструкция инструмента позволяет работать в труднодоступных местах. Автоматический стриппер самостоятельно настраивается на глубину реза в зависимости от сечения проводника. Инструмент можно использовать при работе с разветвлениями и распредкоробками. Стоимость стриппера составляет 1,3 тыс. руб.

Важно! Инструмент позволяет снимать оплетку с отдельных жил продольного реза. Для выполнения обработки электрических проводников не обойтись без специализированного инструмента для зачистки изоляции

Подбор определенной модели должен осуществляться на основании типа кабеля и его диаметра. Для обеспечения безопасного выполнения работ лучше отдавать предпочтение инструменту, оснащенному ручками с диэлектрическим покрытием

Для выполнения обработки электрических проводников не обойтись без специализированного инструмента для зачистки изоляции. Подбор определенной модели должен осуществляться на основании типа кабеля и его диаметра. Для обеспечения безопасного выполнения работ лучше отдавать предпочтение инструменту, оснащенному ручками с диэлектрическим покрытием.

Как зачищать провода правильно?

В этом процессе есть некоторые нюансы, не зная которых, можно допустить ошибки с необратимыми последствиями.

Зачищенный участок не должен выступать за пределы соединения. Если оставить оголенный провод открытым, человек может случайно коснуться его и пострадать от электрического удара.

Изоляцию с жилы нужно удалять со всех сторон. Обжатие остатков изоляции снизит надежность крепления.

Когда ошибка допущена в проводке транспортного средства, то под воздействием вибрации, в результате ослабления крепления, провод выпадет из соединения

Неправильная зачистка приведет к короткому замыканию и даже к воспламенению.

Зачистка кабеля ГОСТ и ТУ

Еще один момент про который не стоит забывать — нож с пяткой предназначен в первую очередь для плоских кабелей типа ВВГнг-П. Конечно умельцы зачищают им все что угодно, но удобства там уже будут совсем другие.

При зачистке круглого кабеля использование такого девайса травмоопасно. Для подобных марок типа NYM, существуют более удобные и специально предназначенные для этого инструменты.

При этом при использовании кабеля изготовленного по техническим условиям (ТУ), а не по ГОСТ, изоляция будет сниматься быстрее и проще. Изоляция у кабеля по ГОСТ значительно толще, она более плотно прилегает к жилам и работать с ней тяжелее.

Здесь обязательно работайте в перчатках, без них все может закончится травмой.

Некоторые рекомендуют концы такого кабеля зачищать заранее, еще перед тем как завести его в распределительный щит или распаечную коробку.

Кстати подобным косвенным способом можно узнать, какой у вас кабель ТУ или ГОСТ. Если конечно вы уверены, что нож не тупой, и вы испытали его до этого на других проводах.

Рассмотрим подробнее основных производителей. Они мало чем отличаются друг от друга, но все же имеют свои плюсы и минусы.

Как правильно зачистить провода от изоляции

Требования к зачистке проводов:

  • зачищенная (оголенная) часть должна полностью скрываться внутри соединения;
  • с поверхности жилы изоляция должна быть удалена со всех сторон.

Ошибки домашних мастеров:

  • Часто домашние мастера оставляют открытым оголенный провод. При случайном касании человек может замкнуть эти места и получить электрический удар;
  • Если на жилах остались фрагменты изоляции, то ее обжатие внутри может оказаться недостаточным для надежного крепления. При вибрации, например, электропроводка в автомобиле, соединение ослабнет, провод выйдет из клемм прибора, и возникнет короткое замыкание с массой. Может воспламениться транспортное средство.

Срезание изоляции с проводов с помощью ножа

Нож является самым распространенным инструментом, поэтому его используют наиболее часто. Оголять нужно не только отдельные проводники, но и кабели, в которых имеются несколько проводов. Поэтому на первом этапе прорезается кабель вдоль длины, разводят провода в разные стороны, а потом внешнюю оболочку срезают поперек. При необходимости эту операцию повторяют.

Чтобы зачистить провод от изоляции нужно установить лезвие почти параллельно жиле, а затем срезать тонкий слой изоляции. В дальнейшем слегка поворачивая проводник, производить срезания остальных тонких слоев. Повернув полностью на 360 °, добиваются полного срезания покрытия. Указанные действия легко выполнять, если требуется зачищать достаточно толстые провода.

При зачистке тонких проводов ножом нужно прорезать только слой изоляции.

Внимание! На поверхности проводника нельзя оставлять след от лезвия, так как именно в этом месте возникнет критическая зона. Проводник в случае сгибания подвержен излому.. После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки.

Толстые жилы кабелей для подвода высокой мощности очищают, подрезав пластик поперек, а потом вдоль. Тогда защитная оболочка снимается легко.

Удаление изоляции специальными приспособлениями

У профессионалов имеется довольно обширный набор вспомогательных приспособлений для снятия изоляции. Принцип их действия следующий:

  1. На инструменте выбирается подходящий ручей для оголения нужного проводника.
  2. Провод устанавливают в этот ручей.
  3. Сжимают рукоятки.
  4. Сначала происходит обжатие провода, а потом скребок снимает изоляционный слой.

На всю процедуру затрачивают не более одной секунды времени. Но такие приспособления имеют довольно высокую цену, поэтому их приобретают профессионалы, которым приходится в течение рабочей смены выполнять большой объем подобной работы.

Подробнее про инструмент для снятия изоляции (стрипперы) смотрите в этом видео:

Некоторые домашние мастера вопрос, как снять изоляцию с провода решают, изготовив самостоятельно простое приспособление. Для этого используют полоску металла (лучше всего кусок полотна от ножовки). На нем выполняют угловую прорезь под размер провода. Внутреннюю поверхность этой прорези затачивают, чтобы получить острые кромки.

О том как сделать приспособление для снятия изоляции с проводов смотрите в этом видео:

https://youtube.com/watch?v=RRXMhI_GWQs

При необходимости снять изоляцию с проводов каждый проводник зажимается в угловой прорези на нужную величину, а потом с усилием протягивается. В результате пластик легко снимается с металла.

В продаже иногда можно встретить специальные клещи, в которых имеются подобные прорези. Их обычно несколько, чтобы зачищать провода разных диаметров от изоляции. Для выполнения операции проводник зажимается в ручье, а потом просто протягивается в нужном направлении.

Бывают специальные гребенки для одно- и двустороннего снятия изоляции. Стоят они недорого, занимают немного места, срезают изоляцию довольно легко.

Некоторые умельцы пользуются бокорезами. Они тоже обжимают проводник с двух сторон. Протянув провод, можно быстро удалить пластиковую изоляцию.

Внимание! При использовании бокорезов нельзя сильно сжимать ручки. Можно легко перерезать саму жилу

Нужно приноровиться к усилию обжатия.

Рекомендации по быстрому удалению изоляции

Бывают нестандартные ситуации, из которых затруднительно выйти даже специалисту. При этом приходится принимать креативные решения и использовать подручные инструменты. Рассмотрим пару примеров.

Пример №1 – повреждение проводов, ведущих к вилке

Применяется метод, если при визуальном осмотре обнаружено, что у зарядного устройства неисправны тонкие провода, ведущие к вилке. Главная сложность ситуации не только в малом сечении, но и в многожильности кабеля. Проблемным является и тот момент, что провода заключены в сплошную оплетку, поэтому изоляция служит не просто защитой, а двух или трехкамерным коллектором.

Чтобы в этом случае снять изоляцию быстро, специалисты используют тонкое лезвие, вынутое из кассеты от бритвы. Кабель фиксируют посредством струбцины от настольного светильника или тисков. Кабель разделяют на жилы, лезвием аккуратно делают надрез в нужном месте не слишком глубоко. Далее часть слоя поддевают ногтем и бережно удаляют.

Пример №2 – удаление защиты с кабеля на загруженном участке

Существует потребность удаления защиты кабеля на нагруженной зоне электросетей.

Защитный слой может быть в виде жесткой внешней изоляции, внутреннего заливного слоя, тканевой, пропитанной смолами изоляции, индивидуальной изоляции каждой жилы

Сначала, с применением инструмента избавляются от внешней оболочки путем надреза ее вдоль кабеля. Затем посредством плоскогубцев по одной вынимают жилы. Оставшийся изоляционный слой просто срезают.

Какие повреждения могут быть нанесены токопроводящей жиле, при неаккуратной зачистке

  1. Уменьшение диаметра (а стало быть сечения) проводника.
  2. Появление изломов, а стало быть снижение прочности.
  3. Появление скрытых повреждения из-за сгибания и растягивания.
  4. Уменьшение количества проволочек в многожильных кабелях.
  5. Оставленные фрагменты изоляции на поверхности токоведущей жилы.

Большинство опытных электриков имеют свои секреты очистки проводов от изоляции: кто-то снимает оболочку зубами, у многих есть специальный (точнее любимый) инструмент. Все способы хороши, если при этом не страдает проводник, и не наносится ущерб здоровью. Мы расскажем о правильной методике.

Конструкция

Конструктивно съемник имеет 4 вида лезвий для разных работ:

ножи с автоматической регулировкой кольцевого надреза

клык-нож для продольного разреза

лезвия для снятия изоляции с самих жил провода. Рассчитаны на сечение от 0,2мм2 до 4мм2

внешний выдвижной вспомогательный нож для дополнительных работ, если первые три ножа не могут быть использованы. Он может быть зафиксирован в трех разных положениях.

Бывает полезен при разделке кабеля с веревкой или нитями внутри. А еще им можно перерезать пластиковые хомуты крепления или просто точить карандаши.

Самое главное преимущество и отличие Jokari N15 от других аналогов — это отверстие в верхней части корпуса для пропуска через него длинных кусков кабеля. (У книпекса в более поздних моделях также появился подобный нож с отверстием в корпусе. Ознакомиться можно здесь.)

И эта длина не будет ограничена размерами самого съемника. Такой съем изоляции бывает просто необходим в больших распредшкафах, когда автоматы стоят сверху, а шинка заземления в самом низу. Вот и приходится разово зачищать внешнюю оболочку на 0,5м и более.

Просто пропускаете кабель через отверстие и с небольшим усилием вытягиваете стриппер на себя, разрезая изоляцию на необходимую длину. Такой способ идеально подходит для кабеля NYM.

Кроме NUM можно резать и другие круглые марки кабеля — ВВГнг, многопарные UTP.

Изоляция с провода ПВС снимается плохо и то, если сечение от 4мм2 и выше.

А вот с кабелем с резиновой изоляцией КГ работать вообще не получится, хотя он и круглой формы.

Для удобной переноски ножа на боковой поверхности имеется прищепка. Ее можно удобно пристегнуть на пояс или карман и освободив таким образом руки без проблем работать на высоте, стремянке или лестнице под потолком.

Для того, чтобы инструмент не был постоянно в открытом состоянии имеется защелка. При этом две половинки закрываются очень плотно. Жилу в таком положении просунуть между ножами не получится, придется его каждый раз приоткрывать.

Например у Knipex аналогичного исполнения, можно снять изоляцию именно с самой жилы, даже когда обе половинки защелкнуты.

jokari и knipex в закрытом состоянии

Все ножи у стриппера Jokari 15 золотистого цвета, так как покрыты они титановым напылением. Это обеспечивает большую износостойкость и долговечность инструмента.

Однако помните, что все это напыление не спасает, когда нож попадает на медь. А если вы при этом еще и прижмете поглубже или начнете тянуть поперек, то вмятины и дефекты в этом случае гарантированы. Особенно если это моножила.

Выбор способа зачистки для разных проводов

Трудоемкость снятия изоляции во многом определяется типом провода. При выборе инструмента следует учесть особенности кабеля:

  1. Коаксиальный провод. При удалении двойной изоляции работы проводят в два этапа. Верхний слой можно снять термическим способом, а нижний – с помощью стриппера. Жилы такого кабеля очень хрупкие и тонкие, поэтому их легко повредить.
  2. Кабель с фторопластовым покрытием. Термоустойчивая изоляция, поддающаяся снятию только механическим путем. Подойдет нож электромонтера или стриппер.
  3. Эмалированный провод. Если сечение меньше 0,2 кв. мм, то надо прибегнуть к термохимическому методу с использованием паяльника и хлорвиниловой изоленты. Провод кладут на ленту, проводят по кабелю паяльником – выделяемый хлор способствует «отхождению» эмалированной оболочки с провода.

При выборе инструмента надо учитывать, на какой диаметр провода рассчитано приспособление, а также материал изготовления рукоятки.


Кабельный нож в плане размерности универсальный. А вот плоскогубцы, клещи, ручные и полуавтоматические стрипперы ограничены диапазоном захвата

При необходимости обработки электрических кабелей, надо подбирать стрипперы с рукояткой из диэлектрического материала.

Покрытие защищает от напряжения в пределах 1000 Вт.

Отличительные черты стрипперов для снятия изоляции

Самым популярным и востребованным приспособлением для зачистки проводов является стриппер. Это специализированный инструмент, выполняющий обработку кабеля при помощи двух подвижных ножей, которые имеют полукруглую форму. Исходя из размера сечения провода, выполняется выбор необходимого калибра инструмента, что является гарантией получения точной насечки и отсутствия повреждения жилы.

Стриппер может быть механическим, полуавтоматическим или автоматическим. Первый вариант представлен ручным приспособлением, имеющим простую конструкцию, по внешнему виду напоминает пассатижи. Ручной кабелерез применяется для зачистки отдельных проводов. Благодаря наличию нескольких отверстий разного диаметра с лезвиями на внутренней поверхности прижимов, можно обрабатывать кабель разного сечения, находящегося в диапазоне 0,25-2,5 мм.

Важно! Стоимость механического стриппера напрямую зависит от количества гнезд на губах инструмента и их цифрового значения

Самым популярным инструментом для зачистки проводов является механический стриппер

Данный тип стриппера имеет компактные размеры и небольшой вес, что делает его удобным и практичным в использовании. Для снятия изоляции подбирается размер отверстия, кабель закусывается, при выполнении круговых движений изоляция срывается с провода. Стоимость такого стриппера для зачистки проводов составляет в среднем 400-1000 руб.

Полуавтоматический и автоматический инструмент для зачистки проводов

Для выполнения больших объемов работ рекомендуется использовать полуавтоматический вариант, оснащенный особым механизмом, благодаря которому не требуется прокручивать стриппер вокруг провода. С его помощью можно удалять изоляцию из нескольких жил сразу. Для снятия защитного слоя следует подобрать необходимое углубление, соответствующее диаметру сечения провода, поместить в него жилы и посредством давления на рукоять удалить изоляцию. Купить такой стриппер можно за 1200-2500 руб.

Важно! Полуавтоматический стриппер оснащен ограничителем, благодаря которому изоляция не удалится дальше выбранного предела. Максимально упрощает работу автоматический инструмент для зачистки проводов и снятия изоляции

Для удаления изоляции не требуется подбирать диаметр сечения кабеля. Приспособление имеет одно гнездо, размер которого подстраивается автоматически под заведенный кабель. Инструмент может использоваться для проводов сечением 0,2-6 мм

Максимально упрощает работу автоматический инструмент для зачистки проводов и снятия изоляции. Для удаления изоляции не требуется подбирать диаметр сечения кабеля. Приспособление имеет одно гнездо, размер которого подстраивается автоматически под заведенный кабель. Инструмент может использоваться для проводов сечением 0,2-6 мм.

Стриппера бывают механическими, полуавтоматическими и автоматическими

Автоматические стрипперы обладают расширенной функциональностью, что предполагает выполнение обжимки наконечников, обрезки концов кабеля, скрутки многожильных проводов. Приспособление может применяться для зачистки проводов с одинарной и двойной изоляцией. Одна манипуляции позволяет снять один слой. Для удаления второй оплетки процедура повторяется.

Некоторые производители выпускают специальный вид щипцов для снятия изоляции с проводов, которые используются для обработки витой пары. Инструмент выполнен в виде зажима, оснащенного встроенным лезвием. Такое приспособление может произвести манипуляцию, способствующую точному и аккуратному снятию внешней оболочки кабеля. Данный инструмент позволяет обрабатывать коаксиальные кабели для последующей установки F-коннектора.

Для оптических волокон и силовых кабелей существует особый тип полуавтоматического станка для снятия изоляции с проводов, благодаря которому обеспечивается высокая точность зачистки изоляционного покрытия. Такой инструмент имеет довольно высокую стоимость и применяется профессионалами для осуществления узкоспециализированных задач.

Важно! Этот тип стриппера позволяет снять тончайшие слои изоляции с волоконно-оптического кабеля

Для обработки витой пары используются специальные виды щипцов

Сложные варианты удаления изоляции

Определенные трудности возникают при снятии матерчатой изоляции. Нить бывает намотана довольно плотно, срезать ее ножом затруднительно. Здесь поступают иначе. С помощью наждачной бумаги зачищают нужный участок с одной из сторон. Остальная часть нити снимается легко.

У радиолюбителей часто используют провода ПЭЛШО. На них используется нитевая обмотка. Вот ее и снимают, используя наждачную бумагу с мелким зерном. Проводник укладывают на деревянную опору, а потом несколькими движениями, прижимая абразив к опоре, разрушают нить с одной из сторон. Потом ее несложно снять.

При необходимости оголить экранированный провод прорезают наружную оболочку, а потом ее снимают. Дальше расплетают экранирующую оплетку, освобождая изоляцию в требуемом месте. Только потом удаляют изоляцию со среднего проводника.

В некоторых случаях можно снять пластик с металла, используя нагретые поверхности. Так иногда поступают радиолюбители, чтобы снять паяльником защиту.

Внимание! При снятии покрытия паяльником выделяются вредные газы. Такую операцию следует проводить при наличии вентиляции или за пределами помещения.. Иногда снимают покрытие, сжигая его на огне

Такой способ крайне опасен. Использовать его запрещается. Выделяются вредные газы, изоляционное покрытие снимается неравномерно, часть его после перегрева не выполняет свои функции

Иногда снимают покрытие, сжигая его на огне. Такой способ крайне опасен. Использовать его запрещается. Выделяются вредные газы, изоляционное покрытие снимается неравномерно, часть его после перегрева не выполняет свои функции.

Снять изоляцию с провода сумеет любой домашний мастер, используя остро заточенный нож. Несложно изготовить простейшие приспособления для этой работы. Покупные приспособления позволят выполнять эту работу быстро и качественно.

Jokari

Нож простой и незамысловатой формы. Подобная ручка очень часто встречается у — Weicon, Haupa и некоторых NWS. Выполнена из однородного материала, без удобных прорезиненных вставок.

Имеет огромный колпачок защищающий лезвие. Пятка оригинальной формы и средних размеров, также имеет наклон. Напоминает по форме лодочку и приподнята с концов.

Сделана так, чтобы иметь возможность зарезаться в изоляцию прямо с середины кабеля. Иногда это бывает просто необходимо.

Снимает изоляцию аналогично других ножей и при этом имеет ценник в разы дороже, зачастую даже больше чем у Книпекс. Стоит ли переплачивать деньги решать вам. Когда есть выбор, можно остановить свой взгляд на более привлекательных моделях по дизайну.

ТАБЛИЦА СРАВНЕНИЯ

Марка
Пятка
Ручка
Цена
Красный LS-55
Маленькая
Пластик
300 рублей
КВТ НМИ-01
Большая
Двухкомпонентная
1000 рублей
Knipex KN 9855
Маленькая
Двухкомпонентная
3100 рублей
Sata
Большая
Двухкомпонентная
800 рублей
NWS
Маленькая
Двухкомпонентная
2200 рублей
Jokari
Маленькая
Пластик
3300 рублей

Ознакомиться с текущими ценами на сегодняшний день и выбрать необходимый вам нож электрика можно здесь.

Разновидности изоляционных материалов

Различают изоляцию одинарную и двойную.

Лучший вариант — кабели, оснащенные двойной изоляцией. Если же планируется поместить провод в штробы, допустимо применение одиночной изоляции

Для ее производства используют различные изоляционные материалы:

  1. Пластики на основе органических соединений. В основном это термические пластмассы, которые при нагреве размягчаются. При горении эти пластические массы выбрасывают в окружающую среду разные токсины.
  2. Термореактивные пластмассы. Они при нагреве становятся тверже. Изоляция из них применяется только в особых случаях, когда требования к ней повышены.
  3. Натуральный или искусственный каучук разных видов. Он затвердевает при нагреве и поддерживает горение.
  4. Изоляция на базе ткани. Выдерживает довольно высокую степень нагрева (максимум 400⁰) с сохранением изоляционных свойств.
  5. Оплетка экранирующая. Это не изоляция в прямом смысле, поскольку оплетка не выполняет роль изоляции, зато является защитой от механических повреждений.
  6. Оплетка бронирующая. Также служит защитой от повреждений

Выбор инструментов для снятия изоляции зависит от того, с какого материала она выполнена.

Зачем нужны клещи для снятия изоляции

Кроме основных характеристик профессиональных инструментов, пользователи оценивают на сколько при их использовании возрастает скорость работы и ее качество.

Даже если менять проводку типовой квартиры, то в каждой из комнат (жилых, кухне, коридоре и т.д.) будет как минимум одна лампа освещения, один выключатель и несколько розеток, плюс контакты в вводном щитке. К каждой из этих точек подходит два и больше проводов, поэтому их общее количество будет доходить до нескольких сотен.

Если же делается современный ремонт в помещении большой площади, в котором кроме освещения и силовой проводки прокладываются кабели для интернета, телевидения, акустических систем и прочие, то количество контактов, для которых надо зачистить провода, легко перевалит за тысячу штук.

При использовании клещей для снятия изоляции, на каждый контакт уходит от одной до трех секунд, а если зачищать их вручную ножом, то в несколько раз больше, в зависимости от навыков электрика.

Часто провода требуется зачищать на определённую длину, к примеру, это требуется при установке некоторых фирменных розеток – в противном случае жила просто не влезет в предназначенный для нее разъем. Большинство клещей имеют возможность настраивать длину жилы, с которой надо снять изоляцию, а при использовании ножа придется полагаться на глазомер.

Даже если слегка зацепить жилу провода лезвием ножа, то у такого проводника повышается чувствительность к изломам, а само место с царапиной может начать нагреваться. Съемник изоляции, в свою очередь, сделан таким образом, чтобы надрезать край оболочки, не доставая до жилы.

Как итог – большинство заказчиков могут с подозрением отнестись к электрику, у которого среди инструментов отсутствуют клещи для снятия изоляции.
