Маячки для стяжки пола: установка маячков при выравнивании пола стяжкой

Оглавление

Маяки на саморезах

Эта технология совсем непохожа на предыдущую. Профессионалами применяется редко, но среди новичков пользуется популярностью. Причины такой ситуации станут понятными после ознакомления с особенностями технологии. Для выполнения работ понадобится дрель, дюбели, проволока и металлические рейки для маяков.

Необычный способ установки маяков

Шаг 1. Максимально ровно отметьте оси, на которых буду высверливаться отверстия под дюбели. Сделать это проще и быстрее отбивочной веревкой. Расстояние между маячками выбирается с учетом длины правила и ширины комнаты.

Шаг 2. Высверлите отверстия под дюбели на расстоянии 30–40 см. Этот параметр можно увеличивать или уменьшать в зависимости от жесткости металлического профиля на изгиб.

Сверление отверстий под дюбели

Во время выравнивания стяжки правило с достаточно большим усилием прижимается к маячкам, если они будут прогибаться, то поверхность получится неровной. Придется заниматься повторным выравниванием. Это не только дополнительная потеря времени, но и существенное ухудшение качества. Дело в том, что малый слой стяжки не имеет требуемых показателей прочности и адгезии. Он быстро отслаивается от основной стяжки, а тонкие лепестки трескаются даже при незначительных нагрузках.

Забиваются дюбели

Дюбели нужно забивать правильно

Шаг 3. При помощи лазера узнайте разброс по высоте пола. Эти данные требуются для того, чтобы подобрать правильную длину саморезов. Если максимальная толщина стяжки будет 6–7 см, то длина дюбеля должна быть не менее 10 см. Для обеспечения необходимой прочности нужно, чтобы минимум 3 см тела находилось в отверстии, в противном случае дюбель-гвоздь шатается, добиться устойчивого положения маяка невозможно.

Шаг 4. Обмотайте саморезы кусочками алюминиевой проволоки диаметром 1–2 мм, длина концов должна позволять фиксировать к ним металлический профиль.

Саморез с кусочками алюминиевой проволоки

Шаг 5. Вкрутите саморезы в пластиковые дюбели и начинайте выставлять их по уровню. Делать это можно при помощи обыкновенной отвертки с меткой – саморезы вкручиваются до тех пор, пока лазерный луч не совпадет с меткой.

Саморез закручивается отверткой с меткой

Процесс закручивания саморезов

Под стык подкладывается отрезок металлопрофиля

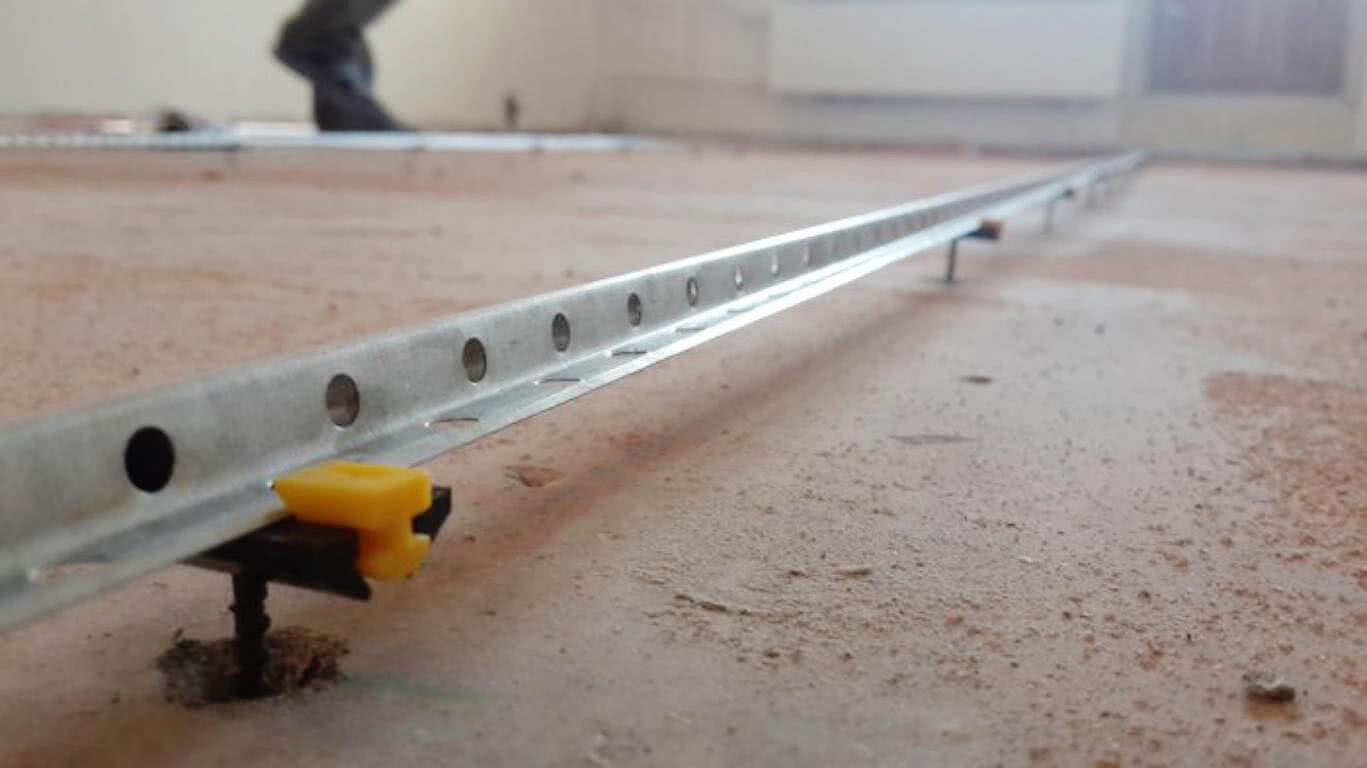

Шаг 5. Устанавливайте на головки саморезов металлические профили. По очереди продевайте концы проволоки в перфорированные отверстия элементов и плотно прикручивайте их к саморезам

Обращайте внимание, чтобы профили во время крепления не соскальзывали с головок и постоянно располагались в горизонтальной плоскости. Для того чтобы уменьшить риски повреждения установленных маяков во время стяжки, рекомендуется их привязывать не по всему помещению, а только по мере надобности

После того как подготовленный участок пола отделан, можно на головки саморезов прикручивать следующий маяк и продолжать работы. За счет такой технологии полностью исключается вероятность механических повреждений уже установленных маяков.

Установка профилей на головки саморезов

Профиль привязывается проволокой

Преимущества и недостатки метода

Единственное преимущество этого метода – маяки очень устойчивы. Даже после значительных механических повреждений металлический профиль можно заменить и сразу закрепить новый на имеющихся дюбелях. Недостаток – большая трудоемкость монтажа. К примеру, для комнаты 6×6 м требуется 4 ряда маяков, дюбеля забиваются на расстоянии 30 см, то всего придется высверливать 600:30×4=80 отверстий в бетонной плите. Затем в эти отверстия нужно крепить дюбели и каждый ровнять по горизонтали. За это время мастер не только сделает обыкновенные маяки на цементном растворе, но и начнет изготовление стяжки.

План-схема размещения системы маяков из саморезов

Отверстия приходится высверливать в согнутом положении, не каждый может похвастаться таким здоровьем. Различные патологии в позвоночнике – самые распространенные профессиональные заболевания строителей. Не стоит напрасно перегружать позвонки, не нужно провоцировать обострение хронических заболеваний.

Еще один недостаток – большая шумность. Если ремонт делается в квартире многоквартирного дома, то многочасовая работа перфоратора не вызывает приятных эмоций у соседей. Зачем вам лишние конфликты, тем более, если их без труда можно избежать?

Маяки (реперы) для заливки пола

Время высыхания

Отвердевание наливного пола происходит через 30-40 минут после заливки. Время полного высыхания указывается производителем в инструкции по применению. По отзывам мастеров – около суток.

Ускорять этот процесс никак нельзя: именно с постепенным высыханием стяжка обретает прочность. Для замедления потери влаги, поверхность уберегают от сквозняков.

Полное высыхание стартовой стяжки очень важно для устройства финишной заливки. Применение современных строительных материалов позволяет значительно снизить трудоемкость таких сложных, казалось бы, процессов, как устройство мокрой стяжки пола – это можно сделать самостоятельно, даже при отсутствии большого опыта

Применение современных строительных материалов позволяет значительно снизить трудоемкость таких сложных, казалось бы, процессов, как устройство мокрой стяжки пола – это можно сделать самостоятельно, даже при отсутствии большого опыта.

Монтаж ориентиров

Теперь на концах линий необходимо расположить по 2 самореза, шляпки которых должны располагаться горизонтально между собой и первым вкрученным саморезом. Чтобы произвести эту манипуляцию на конце каждой линии требуется просверлить отверстия 6-8 мм, забить в эти отверстия чопики, вкрутить саморезы и под их головками зафиксировать и натянуть шнур, начиная от первого самореза и последовательно ко всем остальным.

Под это шнур необходимо подвести уровень, после чего закрутить крайние саморезы так, чтобы получились ровные горизонтальные линии. Далее шнур требуется натянуть между крайними шурупами вдоль каждой из линий.

Теперь можно взять массу, из которой будет обустраиваться будущая стяжка пола, выложив из нее горки вдоль линий маяков. В эти горки мы и будет утапливать рейки (профили, трубы, планки), чтобы верхняя их грань соприкасалась со шнуром, натянутым снизу.

Для того чтобы армировать будущие маяки между шурупами можно натянуть проволоку в несколько рядов, а затем выложить на нее массу из извести и цемента. После этого по ровную поверхность длинной рейки необходимо двигать по шляпкам шурупов до получения горизонтальной площадки на необходимом уровне. Маяки будут готовы, когда раствор застынет полностью.

Общие практические советы

Несмотря на существование большого количества методов установки маяков под стяжку пола, профессиональные строители разработали общие советы для всех случаев.

Совет №1

Перед началом работ рекомендуется обыкновенной рейкой или длинным правилом проверить состояние основания. Прикладывайте инструмент по диагоналям помещения, затем в нескольких точках по периметру. На правило установите длинный пузырчатый уровень, с его помощью старайтесь держать инструмент в горизонтальном положении и замерять просвет между ним и плоскостью основания. Задача предварительной проверки – обнаружить участок пола с максимальным выступом. Если он небольшой по площади, то намного эффективнее срубить выступ перфоратором, чем на несколько сантиметров увеличивать толщину стяжки. Это не только ускоряет процесс работ, но и уменьшает сметную стоимость обустройства пола.

Уровень пузырьковый строительный

Совет №2

Если нет лазерного прибора, то выставить уровень маяков можно при помощи старого водяного уровня. Кстати, это самый точный инструмент в природе. Никакие современные лазерные не могут сравниться по этим показателям с водяными. Водяной уровень – обыкновенный гибкий прозрачный шланг, наполненный водой, для улучшения видимости она может окрашиваться в различные цвета. Работает водяной уровень по фундаментальному закону физики – закону соединенных сосудов. Это значит, что уровень жидкости в таких сосудах всегда будет одинаковым, его выравнивает сила тяжести.

Уровень водяной

Делать метки с помощью такого уровня нужно в следующей последовательности. Работать нужно с помощником, в одиночку разметку не выполнить.

Нанесите на стене метку на расстоянии примерно метр от пола, конкретная высота не имеет значения.
Приставьте к этой метке один конец водяного уровня, второй конец должен располагаться у противоположной стены. Добейтесь положения, чтобы уровень воды на стене совпадал с нулевой отметкой на шланге, в этом состоянии сделайте метку расположения уровня воды на втором конце шланга. Обе линии будут строго в горизонтальном положении.
По такой же схеме сделайте метки по всему периметру помещения, соедините их линиями при помощи обивочной веревки.
Теперь у вас есть горизонт по всему помещению, используйте его во время выставления маячков.

Как работать водяным уровнем

На первый взгляд кажется, что работать с водяным уровнем намного сложнее, чем с лазерным. Это не так, все зависит от практических навыков исполнителей. Конечно, лазерный прибор имеет очень много существенных преимуществ, их надо знать и использовать на практике. Но и умение пользоваться традиционными измерительными инструментами всегда пригодится в жизни.

Совет №3

Есть метод установки маяков на линии из цементно-песчаного раствора. По сути он мало чем отличается от вышеописанных, только под металлические профили делаются не отдельные плюшки, а сплошные бугорки соответствующей высоты. Профессионалы при возможности стараются использовать такой метод. Его недостатки полностью компенсируются преимуществами.

Маяки установлены на линии из цементно-песчаного раствора

Недостатков два: требуется увеличенное количество раствора для установки маяков и на его подготовку нужно дополнительное время. Зато во время укладки стяжки достигается существенная экономия времени. Дело в том, что под свободно провисающие профили маячков необходимо подпихивать массу, это отнимает относительно много времени и очень неудобно. Если маяки имеют сплошное основание, то ничего никуда подпихивать не надо, стяжка делается быстрее и легче.

Совет №4

Точность маячков зависит от параметров финишных покрытий. Если под лаги стяжка может иметь отклонения до 1–2 сантиметров по углам помещения, то под линолеум поле допусков уменьшается до нескольких миллиметров. Помните об этом и, в соответствии с технологическими требованиями, корректируйте допуски на стяжку. Нет стоит терять время на излишнюю точность стяжки, если от этого не зависит качество финишного покрытия пола.

Точность маячков зависит от параметров финишных покрытий

Совет №5

Никогда не спешите, время, необходимое для повторной проверки положения маяков, всегда намного меньше, чем время, необходимое для переделки стяжки. О цене работ говорить нет надобности. Если полностью отсутствует опыт производства подобного вида работ, то лучше потренироваться на подсобных или технических помещениях, а только потом заниматься жилыми комнатами.

Проверяются маяки для стяжки

Заливка и уход за стяжкой

Заливка и выравнивание смеси

Для приготовления раствора будем использовать цемент марки М 400. Также нам потребуется просеянный песок, по возможности с минимальным количеством глины. Взяв 1 часть цемента и 3 части песка перемешаем всё на сухую. В другую емкость нальем воды из расчета 1/3 часть от массы цемента, а затем добавим пластификатор – приблизительно 190 г на 50 кг цемента. После перемешивания смеси с водой получается готовый к применению раствор.

Пустоты под маяками стоит заблаговременно заполнить раствором. Раствора должно быть столько, сколько можно успеть израсходовать именно для этих целей.

Начинать заливать раствор нужно с дальнего от двери угла, разравнивая смесь правилом. В том случае если образовались ямки, они закладываются раствором и повторно выравниваются. Стяжку пола в помещении лучше выполнять за 1 день, чтобы получить однородную поверхность. После схватывания раствора его можно подровнять теркой, осуществляя легкие круговые движения по поверхности стяжки.

Трещины в стяжке

Кажется, что залили пол и все, но это не так, ведь в первые дни он требует ухода. При игнорировании этого требования стяжка может дать усадку и растрескаться. На протяжении суток после заливки помещение должно быть затенено и защищено от сквозняков. Это необходимо для создания микроклимата и равномерного испарения влаги. По истечении суток всю стяжку нужно закрыть пленкой из полиэтилена и ждать высыхания раствора.

Работы по монтажу напольного покрытия можно начинать только недели через две, и это только в том случае, если материалы не боятся влаги. Работу с материалами, которые не любят влагу, лучше начинать через 30 дней после заливки. Также стоит помнить о том, что больше половины этого времени стяжка обязательно должна быть накрыта пленкой.

Видео: цементная стяжка пола

Если нужно залить пол после удаления старой стяжки, то для этих целей используется бетон, в который добавлен щебень средней фракции, или смесь с керамзитом.

Особенности конструкции

Для наливных полов маяки могут и не понадобиться, но только при условии, что наливной слой будет не более 3 мм толщиной. Тонкий слой такой смеси самостоятельно растекается по всей поверхности в идеально горизонтальную плоскость.

Стяжка из бетонного и цементно-песчаного раствора самостоятельно не растекается и ее обязательно нужно выравнивать. Маяки в этом случае выступают своеобразными направляющими, по которым и происходит процесс разравнивания.

Маячки делятся на два основных вида по способу установки:

Точечная установка

Конструкции для выравнивания устанавливаются на равном расстоянии друг от друга, обычно не соединяясь между собой. Работать по таким маякам без должной практики довольно сложно, поэтому они, как правило, находят применение среди опытных специалистов.

Маяки-реперы. Это своеобразные треноги, в центре которых находится регулируемый вкручивающийся стержень. Выравниваются реперы между собой по плоской верхней площадке с помощью строительного уровня. Низ стержня при этом указывает максимальную высоту наливаемого слоя. Маяки-реперы чаще всего используются профессиональными строителями для устройства наливного самовыравнивающегося пола толщиной слоя от 3 мм. Также возможно их использование для выполнения стяжки на основе сухих смесей. Для всех остальных типов растворов треноги не подходят.
Саморезы и дюбель-гвозди. В качестве маячков закручиваются в бетонное основание, в случае необходимости между ними натягивается толстая леска или проволока. Настройка по высоте осуществляется при использовании строительного уровня. Применяются для выравнивания наливных полов. После окончания работы рекомендуется их удаление из подсохшего слоя.
Растворные конусы. Из состава, который будет использоваться для устройства пола, делаются небольшие горки на равном удалении друг от друга. Верхняя часть горок срезается правилом по уровню будущей стяжки. Раствор схватится и станет прочным через 2-3 дня, тогда можно приступать к укладке основного слоя.

Линейная установка

Линейные маячки укладываются по длине комнаты от одной стенной перегородки до другой. Ширина пространства между маяками должна быть на ¼ короче правила, которым будет выполняться выравнивание. По сравнению с точечным, этот способ более простой и удобный. Справиться с устройством стяжки по таким маячкам сможет даже новичок.

Алюминиевый Т-образный или П-образный профиль. Комплекты для гипсокартона используются при устройстве стяжки толщиной 3-5 см. Штукатурные комплекты более мягкие, поэтому удобны только для раствора слоем до 1 см. Работать с такими направляющими нужно очень аккуратно, алюминий не отличается прочностными характеристиками и в процессе разравнивания может погнуться. П-образный профиль удобно применять для сухой стяжки. Такие маячки обычно не удаляют из раствора после укладки. В целом это не влияет на прочность готовой поверхности. Но если защитный слой профиля поврежден, со временем он может заржаветь и привести к деформациям стяжки.
Деревянные рейки. В последнее время в качестве маячков дерево используется крайне редко. Это не самый удобный материал. Его поверхность может быть недостаточно ровной, а сам материал предварительно нужно вымачивать в воде, чтобы он не забирал влагу. Из схватившегося раствора деревянные маяки обязательно нужно удалять.

Стальные трубы любого сечения диаметром до 7 см. Отлично подходят для выравнивания большого слоя стяжки из бетонного раствора. При этом прямоугольные или квадратные трубы дают более ровный результат и легче извлекаются. Из схватившегося раствора стальные трубы обязательно нужно удалять.
Растворные маячки. Так же как и горки закладываются из раствора, которым производится устройство пола. Для этого в бетонное основание вкручиваются дюбель-гвозди, и на них натягивается толстая леска или проволока. Выравнивание производится путем регулировки шурупа по высоте с помощью строительного уровня. На получившуюся конструкцию выкладывается раствор и тщательно разравнивается, образуя полосу с ровной верхней площадкой.

Расчет маячков для стяжки

Перед установкой нужно ознакомиться с информацией, как правильно выставить маяки для стяжки пола.

Последовательность подготовительных действий:

Демонтируют плинтуса и старое финишное покрытие, а также все, что от него осталось.
Зачищают поверхность основы от отслоений, пыли, всевозможных загрязнений и пятен.
Шлифуют и замазывают цементным раствором имеющиеся впадины и трещины.
На основание наносят грунтовочную смесь.
Укладывают слой гидроизоляционного материала. Поверх него помещают шумо- и теплоизоляцию.

Вычисления как поставить маяки для стяжки начинают с определения места нахождения первого из них.

Это можно сделать при помощи несложных расчетов:

Например, между крайними из линий промежуток составляет 655 сантиметров. При этом они должны отступать от стен 40 -70 сантиметров. Если длина правила равна 150 сантиметров, с учетом необходимости соблюдать 15-сантиметровый запас с каждой из сторон, направляющие нужно монтировать на расстоянии около 100 сантиметров друг от друга.
В данном случае промежуток между крайними маяками будет равен 385 сантиметров согласно следующему расчету – 65- (135х2)= 385.
С учетом расстояния, допустимого между направляющими, которое равно примерно 120 сантиметрам, получается 385:120=3,2. Исходя, из произведенных вычислений, ясно, что помимо двух крайних маячков, потребуется еще 2, которые фиксируют с таким расстоянием – (655-70):5 =117 сантиметров. При этом, 70 – это промежуток между стенками и крайними маячками, а 5 – количество промежутков между маяками.

Выставление направляющих маяков для стяжки пола происходит только после подготовки старой конструкции пола, обустройства основания и проведения необходимых расчетов.

Если поверхность пола, представляет собой голую плиту перекрытия или старую стяжку, без отсутствия серьезные повреждений, сильных выбоин и раковин на поверхности, глубоких трещин и сколов, то приступают к этапам расчета и разметки. При наличии достаточно ощутимых повреждений, производят ремонт основания с использованием строительных смесей и растворов.

При повреждениях старой стяжки, ее вздутии и других сопутствующих проблем, рекомендуется выполнить ее полный демонтаж. Ремонта и реставрация такой поверхности не восстановит былую прочность пола и не обеспечит новому бетонному слою всех прочностных качеств. Для демонтажа используют перфоратор, отбойный молоток, кувалду, молоток и зубило.

Общая схема нахождения нулевого уровня и проведение сопутствующей разметки

Определение “нулевого уровня” выполняется в несколько этапов:

Для измерений потребуется подготовить карандаш, рулетку, строительный уровень и капроновый шнур.
От поверхности пола отступают вверх 1-1,5 метра и переносят точку на плоскость стены. Измерить расстояние можно от любой точки на поверхности, но рекомендуется за точку отсчета брать наиболее высокое место.
С использованием строительного уровня, от полученной точки, прочерчивается горизонтальная линия по периметру всего помещения.
От полученной линии, измеряются и записываются расстояния до поверхности основания. Из полученных значений, выбирается только самая большая и маленькая величина.
Минимальное измеренное расстояние, будет являться самой высокой точкой на поверхности и наоборот. От самой высокой точки, отступают вверх 3-5 см и прочерчивают горизонтальную линию.

Предлагаем ознакомиться Заливка фундамента под баню своими руками

В итоге, полученная высота, будет являться высотой будущей стяжки и на нее стоит ориентироваться при выставлении маяков.

При обнаружении достаточных возвышений и наплывов, выполняется корректировка уровня высоты будущего слоя. Для достаточно небольших наплывов, рекомендуется выполнять их полный демонтаж с использованием перфоратора.

Общая схема иллюстрирующая расчеты количества направляющих, где А – стены помещения, В – направляющие

Для расчета общего количества маяков можно воспользоваться простыми арифметическими формулами. Приведем в качестве примера, расчет количества для следующих исходных данных: длина помещения – 6,5 м, длина правила – 1,5 м.

Ход вычислений с учетом наших данных и основных правил установки, будет выглядеть так:

6,50 – (1,3 * 2) = 3,9, где 1,3 – это длина правила, с учетом того, что при выравнивании пола от стены, правило перекрывает соседний ряд на 20 см;
3,9/1,3 = 3, где 3 – это количество маяков после установки направляющих от стен на 0,3 м;
(6,5 – 0,6)/5 = 1,18, где 1,18 – это расстояние между параллельными маяками, после установки первых направляющих на расстоянии 0,3 м от стен.

Выбор и установка маяков для полусухих и мокрых стяжек

Для проведения заливки стяжки пола по маякам можно выбирать несколько видов данных изделий. Маяки могут использовать те, которые применяются для гипсокартона. Их укладывают бортиками к низу и закрепляют с помощью нанесенного раствора.

Специальные металлические профили также крепятся на сам раствор, их удобно нарезать на необходимые размеры. Раствором лучше выбирать гипс, он намного быстрее, чем цементно-известковый состав высыхает. Также профили могут крепиться на саморезы, их уровень легко регулировать путем вкручивания и закручивания. Закручиваются в дюбели, которые устанавливаются с интервалом в 20-30 сантиметров.

Можно комбинировать два метода: вкручивается несколько саморезов, а между ними аккуратно накладывается растворный состав. Саморезы должны вкручиваться на расстояние примерно в метр, их шапки будут показывать какой высотой должен быть растворный закрепитель.

Маяки могут выполняться из самого раствора, тогда натягивается по отмеренному уровню под стяжку на саморезы веревка. По ее высоте укладывается цемент в виде маяка. Расстояния между такими профилями также делается примерно в 100-120 см. При полусухой стяжке, смесь высыпается в двух местах, и равномерно распределяется по уровню заливки. Разделяется помещение на небольшие зоны, чтобы постепенно закрывать эти участки смесью.

Специальные металлические профили также крепятся на сам раствор, их удобно нарезать на необходимые размеры.

Саморезы в роли маяков

Когда создается наливной пол, саморезы могут использоваться вместо направляющих. Технология заключается во вкручивание шурупов в основание, они соединяются с помощью нитки и служат ориентиром, когда заливают самовыравнивающий раствор. Когда работа полностью доделана, саморезы просто выкручиваются из основания.

Когда создается наливной пол, саморезы могут использоваться вместо направляющих.
