Замена электропроводки в квартире

Оглавление

Замена проводки

Мы можем: поменять старую проводку на новую, на любом объекте и в любых объемах; с нуля заложить всю электрику и слаботочку; частично поменять проводку в одной комнате; полностью собрать или перебрать электрощитовую. Проводимые нами работы соответствуют всем строительным нормам и правилам безопасности. Учитываются особенности каждого объекта, и индивидуальные пожелания заказчика. Мы успешно координируем все наши действия с архитекторами, дизайнерами и строителями. Зная всю специфику отделки помещения под ключ, мы соблюдем все временные регламенты, и всегда сдаем все объекты в срок. Почитайте наши отзывы.

Необходимость замены проводки
Стоимость работ по замене проводки
Планирование, проектирование
Закладка коммуникаций
Установка розеток и выключателей (на чистовую отделку)
Частичная замена
Слаботочка (интернет, видеонаблюдение, СКУД)
Сроки выполнения
Стоимость замены проводки в однокомнатной квартире

Начало всех работ — схема

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Надеемся, мы популярно и доступно объяснили вам, что в мире электрики всё и всегда следует начинать со схемы. Теперь немного подробнее о том, как её правильно составить и что на ней должно быть отображено.

Пошаговая инструкция по замене старой электропроводки

Мы рассмотрели основные способы монтажа проводки в квартире панельного дома. Теперь поговорим непосредственно о правилах замены старой электропроводки. Для удобства восприятия материала предоставим все этапы работ в виде пошаговой инструкции. Итак, менять электрическую проводку необходимо в следующей последовательности:

Отключение электроэнергии в квартире. Прежде всего нужно полностью обесточить линию и убедиться в отсутствии напряжения. Единственное, что вам может пригодиться — это одна временная розетка для подключения перфоратора, болгарки либо дрели, без которых невозможно будет выполнить замену проводки. Временная розетка подключается в щитке либо к вводному автомату, либо к одному из групповых автоматов. Все остальные линии, кроме временной розетки, обязательно должны быть отключены. Убедиться в отсутствии напряжения можно с помощью мультиметра, который также должен быть обязательно подготовлен.
Демонтаж старой фурнитуры. На этом этапе вы должны отодвинуть всю мебель и технику от стен, получить доступ ко всем распределительным коробкам, розеткам и выключателям. Для начала демонтируйте розетки и выключатели, чтобы остались только провода в стене. После этого нужно будет найти распределительные коробки и рассоединить все соединения проводов них.
Следующее что нужно сделать — демонтировать старую проводку со стен. Если демонтаж сильно затрудняется или невозможен без повреждения самих стен, можно просто оставить старые провода в стене, предварительно отключив их от щитка, обрезав на максимально возможную длину и заизолировав концы изолентой. По возможности лучше полностью демонтировать проводку, оставлять ее в панелях нужно в самых крайних случаях.
Выбор нового способа прокладки электропроводки (об этом мы писали выше). Если будет принято решение прокладывать кабель в новых штробах, нужно предварительно составить схему электропроводки и на ее основании сделать новые штробы. Если вы просто решили заменить электропроводку в панельном доме, не меняя схемы, достаточно уложить кабель в старые каналы, предварительно подготовив их. Также можно сделать открытую проводку в плинтусах, но это не самый подходящий и рациональный вариант.
Монтаж новой проводки — установка распределительных коробок, прокладка отдельных линий к мощным потребителям, монтаж розеток и выключателей, сборка щитка. Обо всем этом мы подробно рассказывали, когда описывали технологию монтажа электропроводки в квартире. Не будем повторяться, просто изучите следующий материал: https://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html.
Проверка смонтированной электропроводки. С помощью специальных приборов (мегаомметра и мультиметра) нужно проверить новую проводку на отсутствие короткого замыкания, а также произвести измерение сопротивления изоляции кабеля. Если все в порядке, можно переходить к заделке штроб и отделочным работам. Для проверочных работ лучше вызвать специалиста, заплатить небольшую сумму, зато быть уверенным, что произведенный электромонтаж является безопасным.

Вот и вся технология, по которой осуществляется замена электропроводки в панельном доме.

Как провести проводку в квартире своими руками

Чтобы знать, как правильно сделать проводку в квартире, необходимо учесть следующие моменты:
• Обустройство пола и потолков – подвесные или натяжные конструкции, напольные ниши и короба могут стать отличной маскировкой для части коммуникаций, позволят сэкономить на длине проводов и время на прокладку штроб.

• Отделка стен (толщина штукатурного слоя или выравнивание с помощью гипсокартона).

• Местонахождение плит – в панельных домах можно использовать пустоты в перекрытиях. Правда, состояние каналов в них может быть плачевное – придется проводить зачистку.

• Несущие стены – нарушать их целостность запрещается. Да и бетонные перекрытия, особенно в участках над дверными и оконными проемами, штробить проблематично, к после есть риск попасть в проводку при установке карнизов.

В зависимости от этих нюансов, работы можно выполнить скрытым, открытым или комбинированным способом. Скрытый монтаж проводится в новостройках или при капитальном ремонте квартиры, ведь он предусматривает штробление стен с последующим их оштукатуриванием и выравниванием.

Алгоритм работ для проведения электрики в квартире своими руками выглядит так:
1. На составленной схеме электропроводки разносится трасса прокладки штроб.

2. С помощью разметочного шнура, отвеса и строительного уровня делается разметка.

3. По разметке проводятся штробы с использованием перфоратора, болгарки или зубила с молотком. Стандартная ширина и глубина выемки для проводов – 2 см.

4. В канавках прокладываются провода, фиксируясь на стене специальными дюбель-хомутами или алебастром с промежутками в 25-30 см.

5. Устанавливаются подрозетники и коробки, подключаются розетки и выключатели.

6. Производится сборка вводного щитка: линии оснащаются УЗО, подключаются автоматические выключатели.

7. На финальном этапе рекомендуется сделать «прозвонку» проведенной электрики в квартире мультиметром. Если не возникнет проблем – можно включать автомат и испытывать собранную сеть.

Открытым способом электропроводку можно провести, спрятав провода в гофротрубы или закрыть в специальные кабель-каналы. Этот метод считается самым простым по трудозатратам, но наиболее сложным в планировании – ведь спрятать или красиво оформить маскировочные конструкции довольно проблематично. Поэтому чаще всего проводка в квартире своими руками производится комбинированным способом.

Этапы прокладки проводки в квартире

Процесс замены электропроводки начинается с монтажа нового щита. Если квартира-студия находится в новостройке, тогда для данного агрегата предусмотрена специальная ниша, к которой подведен кабель. В нишу вы монтируете автоматы и УЗО.

Если производится замена электропроводки в хрущевке, тогда место монтажа щитка вы подбирается самостоятельно. Конструкция устанавливается на дюбеля. В стене делают отверстие, протягивают кабель. Силовой провод подключают к щиту.

Следующий этап предусматривает защиту вводного кабеля. Синий провод подсоединяют к нулю, желтый – к земле, а белый – к верхнему контакту на автомате. Если применяется УЗО, тогда фаза и ноль подключаются к УЗО, затем идут на автомат и нулевую клемму.

Прокладка кабеля по полу предусматривает демонтаж старого напольного покрытия и установку нового финишного пола. Чтобы сделать штробы в бетонных либо кирпичных стенах, потребуется перфоратор. Места для установки распределительных коробок и розеток вырезают специальной коронкой.

Прокладка кабеля в пустотах перекрытий производится без нарушения целостности стен и потолка. Следующий этап предусматривает разрезание провода на отрезки соответствующей длины.

Для легкой замены необходимого участка без нарушения отделки стен применяют гофру. Чтобы стянуть пучок проводов, применяют хомуты.

Для соединения кабеля в распределительных коробках используют средства индивидуальной защиты. Чтобы проверить работоспособность системы, потребуется тестер (мультиметр). Он представлен в виде измерительного инструмента, который позволяет:

выявить повреждения у электрических приборов;
проверить заряд аккумулятора;
замерить рабочее напряжение электроприборов.

Штробы заделывают штукатуркой. Если кабель прокладывается под листами гипсокартона, тогда его рекомендуется спрятать в гофру. Для фиксации провода к стенам применяют клипсы. Можно проложить электропроводку в специальных каналах.

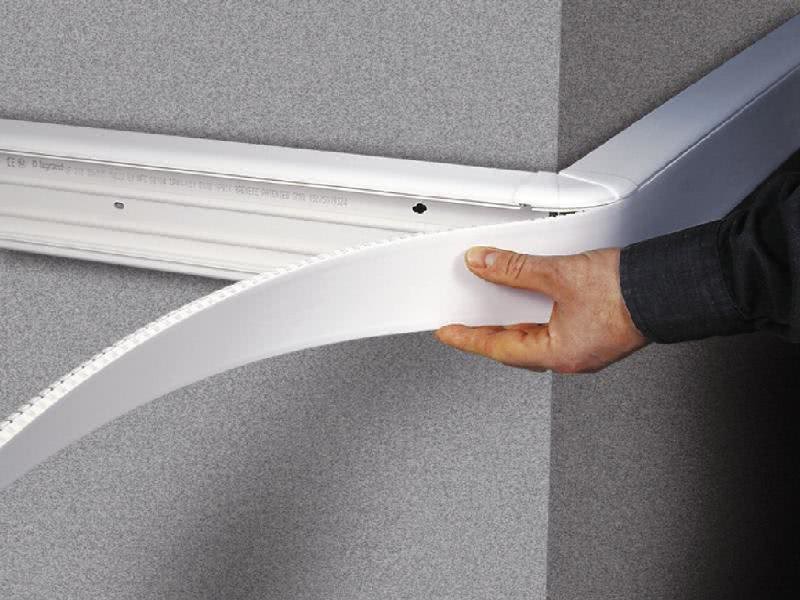

Плинтус крепят к полу. От него короб ведется к выключателям и розеткам. Затем укладывают провода. При необходимости монтируют внешние распределительные коробки.

Подобная технология применяется в местах, где нет возможности выполнить скрытую проводку, в том числе в офисных и коммерческих помещениях.

Чтобы заменить электропроводку в однокомнатной квартире в новостройке, потребуются следующие инструменты:

перфоратор;
насадки;
болгарка;
индикаторная отвёртка;
строительный уровень;
шпатель.

Электрическая проводка в квартире заменяется в несколько этапов:

Разработка схемы электроснабжения квартиры.
Составление плана разводки электропроводки.
Прокладка электропроводки.
Установка выключателей, автоматов, УЗО.

Предварительно квартира обесточивается. Распределительный щит устанавливается в том месте, где будут располагаться автоматы. Новый кабель прокладывается параллельно старой проводки. Розетки и выключатели подключают к новому кабелю.

Разводка проводки в квартире производится последовательно. Первоначально к новому кабелю подключаете розетки и выключатели жилой комнаты, а затем остальные помещения.

Существуют основные принципы прокладки каналов, которые необходимо соблюдать при проведении данной работы:

минимальная длина каналов;
каналы должны идти параллельно полу, допускаются отклонения под прямым углом;
если в одной стене предполагается установка 2-х розеток с разных сторон, тогда для экономии средств и времени рекомендуется сделать в стене отверстие. Через него выводят провод.

Розетки и выключатели монтируют после высыхания шпатлевки, которая применяется для заделывания штроб.

При отсутствии опыта самостоятельного подключения электропроводки к распределительному щиту, рекомендуется обратиться за помощью к специалистам.

Выбор сечения провода для замены электропроводки

Если, например, суммарная мощность всех используемых в доме бытовых приборов, подключенных к одной розетке, составляет около 6 кВТ, а суммарная мощность всех ламп, подключенных к одной линии, составляет не более 4 кВТ, то при замене электропроводки на отдельных участках надо будет использовать провода из меди следующих маркировок:

для линий, ведущих к розеткам,— негорючий провод ВВГнг с изоляцией и оболочкой из винила с сечением 3 х 2,5 мм2;
для замены осветительной электропроводки — провод ВВГнг с сечением 3 х 1,5 мм2;
для замены электрической проводки, использующейся для подключения в сеть водонагревателя, —соединительный провод ПВС с оболочкой из винила либо ВВГнг с сечением 3 х 4 мм2;
для замены электрической линии, питающей электроплиту, — провод ПВС с сечением 3×6 мм2;
для замены линии ввода в дом потребуются провода из меди, имеющие сечение от 3 x 10 мм2, поскольку только такой провод способен выдержать максимальную силу тока.

Качество проводки в значительной степени зависит от качества выключателей и розеток. Именно в этих приборах могут возникнуть перегрев и возгорание, а также от них можно получить удар током. Качество розетки проверить легко, для этого нужно лишь вставить в нее евровилку. Если она надежно зафиксируется в розетке, значит, прибор качественный. Из плохой розетки вилка станет выпадать.

Как сделать проводку в доме своими руками

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием.

Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:
необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям.
монтируются они на уровне 60-150см от пола; открывающиеся двери не должны закрывать доступ.
кабель подводят сверху;
Высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше, чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб.
Подводка питания осуществляется снизу.
Количество розеток определяется из расчета 1 штука на 6 кв.м. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники.
Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения).
кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его).
горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15 см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема.
Расстояние до газовых труб не должно быть меньше 40 сантиметров;
Проводка не должна соприкасаться со строительными конструкциями из металла.
применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

От умения правильно провести проводку зависит не только обеспечение током квартиры, но и безопасность жилища. Но даже если что-то пошло не так, особенно переживать не стоит. На время обесточивания помещения можно использовать устройства на аккумуляторах https://virtustec.ru/akkumulyatory-lifepo4/, которые пригодятся и в других ситуациях.

Кому нужно менять проводку

Старая проводка, нуждающаяся в замене

От состояния электрического хозяйства зависит не только комфорт проживания в доме. Если своевременно и грамотно заменить проводку, можно на несколько десятилетий забыть о рисках короткого замыкания, перегрева кабеля и возможности пожара.

Замена электрики в квартире требуется в следующих случаях:

Отсутствие тока в розетках и выключателях. Это свидетельство того, что произошел обрыв линии или нарушение контактов в монтажной коробке. Если дом трехкомнатный, смена кабеля может быть проведена полностью или частично, в тех местах, где имеются повреждения.
Регулярное срабатывание автоматических защитных устройств. Это случается, когда проложенные коммуникации перегреваются, так как не рассчитаны на современные бытовые приборы, обладающие большой мощностью.
Нерациональная схема монтажа при строительстве здания. Двухкомнатный особняк мог быть оборудован разводкой кабелей методом разветвления, что приводит к возникновению перегрузок и аварийных ситуаций.
Недостаточное количество розеток. Однокомнатная квартира может быть оснащена всего одним гнездом, которое оказывается за массивным платяным шкафом.
Воздействие сырости. Такое часто случается при затоплении соседями или повреждении крыши строения. От контакта с влагой приходит в негодность как металл, так и изоляция кабелей.
Полный расход ресурса. Электрический провод рассчитан на определенный срок эксплуатации, по окончании которого теряет свои физические свойства.

Монтаж

Когда возникает вопрос, сколько стоит замена проводки, первая ассоциация, которая возникает, — процесс проделки штробы в бетонной стене и цена этой работы. Это шумный, пыльный и тяжёлый труд, особенно если делать его своими руками. Но часто он является единственным способом укладки кабеля.

Даже если используются заводские каналы, всегда необходимо перенести точку выше или ниже. Для этого нужен штроборез. Но если его нет, используются болгарка и перфоратор. Последовательность работ следующая:

по отмеченным согласно схеме линиям болгаркой прорезаются в стене две параллельные канавы на глубину, достаточную для укладки провода;
с помощью перфоратора в режиме отбойного молотка выбивается бетон;
если использование болгарки невозможно из-за большого количества пыли, сначала перфоратором насверливают вдоль линии отверстия необходимой глубины, которые потом выбиваются;
в штробу помещается провод, который фиксируется любой быстросхватывающейся смесью, например, гипсовой;
отверстия для розеток и выключателей (чашки) можно сделать с помощью специальной насадки (коронки) либо путём высверливания и выбивания.

Все провода необходимо обязательно подписать, чтобы избежать ошибок во время подключения.

Медь, земля и дозы

Замена электропроводки в жилом помещении держится на трех китах:

Замена алюминиевых проводов на медные.
Переход со схемы электропитания TN–C (глухозаземленная нейтраль) на TN–C–S (с защитным заземлением потребителей).
Переход от разводки проводов разветвлением на подключение групп отдельными ветвями.

Поясним по порядку:

Алюминиевая электропроводка благодаря своей дешевизне и экологичности (добыча и выплавка меди тогда были чрезвычайно вредными производствами) получила широкое распространение в мире в 30-х – 60-х годах. Однако со временем выяснилось, что алюминий для электропроводов непригоден:

В течение 20 лет в цепях под током в металле происходят изменения, суть которых полностью не ясна до сих пор; прежде всего – алюминий становится очень хрупким, и на проводку из него буквально дышать нельзя.
При малейшем попадании влаги алюминий подвержен электрокоррозии, распространяющейся под оболочку; целый на вид провод оказывается истонченным до волоска; отсюда – внезапные отказы, самые аварийные.
Алюминий – мягкий металл. Из-под винтов клемм он выдавливается, скрутки ослабевают, а пайка алюминия сложна, дорога и относится к числу вредных производств. Поэтому алюминиевые контакты ненадежны.

У проводов ЛЭП срок службы менее 20 лет, и там пороки алюминия не сказываются. Но в квартирной проводке алюминий ныне запрещен.

Советская схема электроснабжения TN–C применялась вынужденно, из-за необходимости массовой электрификации с условиях острого дефицита цветных металлов и большой протяженности коммуникаций в огромной стране. С 1997 г. в РФ принята система электроснабжения TN–C–S, обеспечивающая безопасность потребителей независимо от состояния электросети. От СССР осталось множество незаземленных многоэтажек, но раз проблема есть, ее нужно решать; не «сверху», так своими силами.

Разветвительная схема разводки также применялась вынужденно, и по тем же причинам, что и TN–C. При этом к более мощным проводам квартирного ввода по их длине подключались ответвления к группам. Ответвления делались в распределительных коробках – электродозаторах (дозах); главная квартирная доза располагается рядом со счетчиком.

Каждое ответвление – снятая изоляция и скрутка либо клеммы: ненадежно и чувствительно к замоканию. Ныне еще не узаконена (но дело к тому идет), но общеупотребительна разводка ветвями: от ввода к каждой группе подключений идет отдельный цельный кусок кабеля в двойной или тройной изоляции. Никаких скруток и клемм, влаги не боится.

Освещение. Как понять, что пора всё менять?

Необходимо обратить внимание на осветительные приборы: старые люстры, бра, светильники. Слабое место старых осветительных приборов — это патроны! Со временем, пластик патронов высыхает и лопается, контакты перегреваются и окисляются, отсюда и все вытекающие из этого проблемы

Часто лампочки из-за таких патронов взрываются, или оставляют цоколь внутри патрона. Замена патронов в старых люстрах — удовольствие недешевое, так как это очень кропотливая работа и требует достаточно много времени. Часто бывает проще и дешевле купить новый осветительный прибор.

Патрон

Будьте аккуратны с электрическим током! Нету средств на полную замену проводки? — Сделайте это хотя бы частично. Любое улучшение в проводке, это дополнительная страховка вашей безопасности, которая на порядок снижает вероятность возникновения любых проблем с проводкой, и позволит значительно сократить расходы на электроэнергию.

Новая проводка: разрешение, договор, необходимые документы

Новая проводка в квартире своими руками должна начинаться с проекта. Это план каждой комнаты в квартире с отметками мест, где будет располагаться электропроводка. План освещения и расположения розеток – это две отдельные линии электропроводки, поэтому их нужно делать отдельно друг от друга.

Проект электроснабжения составляет специалист или организация с правом проведения подобных работ. Проектировщик составляет план в соответствии с требованиями ПУЭ, поэтому не возникнет проблем при вводе электропроводки в эксплуатацию. При этом он учитывает пожелания заказчика по поводу размещения розеток, выключателей, учитывая количество подключенной бытовой техники.

Перед монтажом новой электропроводки вы должны заняться вопросом получения технических условий и выделения нужной мощности

Особенно это важно перед строительством нового дома

Для оформления электрификации нужно пройти несколько этапов:

Обратиться в ТСЖ или УК для получения справки на выделенную мощность и акта, в котором отображена схема электроснабжения квартиры.
Обратиться в фирму, которая составит проект электроснабжения квартиры с заключением договора.
Согласование проекта с эксплуатационной службой дома, затем – с Энергонадзором.
Монтаж электропроводки.
Приглашение лицензированной электролаборатории для проведения испытаний электросети. По итогам испытания она выдает Технический отчет с протоколами проверки и измерений оборудования.
Составление заявления в Энергонадзор с приложением документов с результатами испытания сети для приемки новой проводки. Согласование качества монтажа и правильности его выполнения инспектором Энергонадзора. При выполненных работах без каких-либо нарушений, он выдает Акт допуска к эксплуатации электроустановки.

Получив акт допуска, нужно обратиться в службу эксплуатации дома для подключения к электросети по постоянной схеме.
