Что такое сухой гидрозатвор для канализации

Причины срыва гидрозатвора

Зачастую в банях, подключенных к центральной канализации, возникает такое неприятное явление, как выдавливание водяного затвора. Жидкость из гидрозатвора может как выдавливаться в помещение парилки или моечного отделения, так и сбрасываться в канализационную трубу.

В обоих случаях причиной сброса гидрозатвора является отсутствие вентиляции канализационных коммуникаций. Избыточное давление внутри труб выдавливает содержимое, а если по соседству с точкой слива в канализацию сбросят большое количество воды, то гидрозатвор, особенно транцевый, может легко остаться без жидкости в сильфоне.

Классификация гидрозатворов для канализации

Гидрозатворы подразделяются на такие категории:

• коленные;
• бутылочные;
• сухие.

Рассмотрим описание каждого из них более подробно.

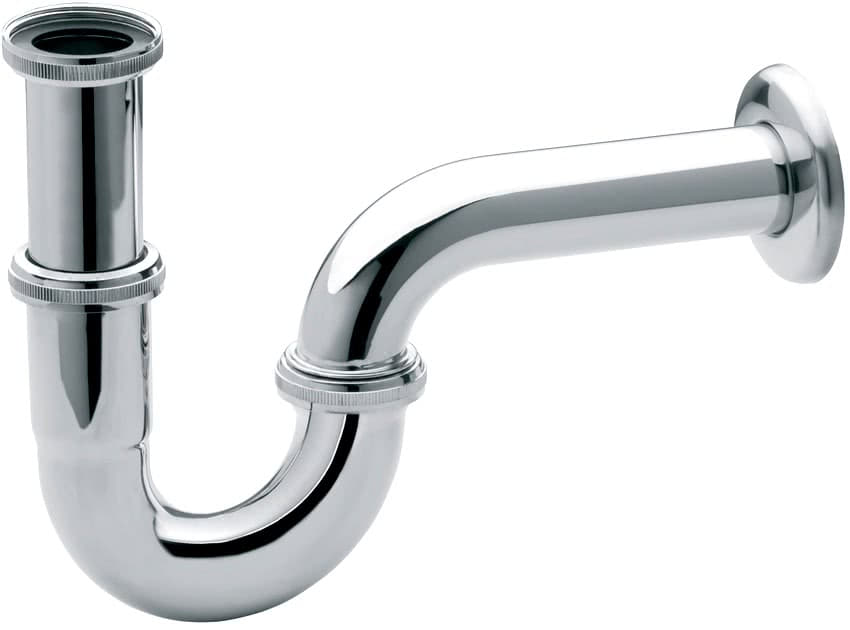

Описание коленного гидрозатвора

Данное устройство имеет достаточно простую конструкцию и состоит из двух колен в виде букв U, соединенных друг с другом в виде латинской S.

Емкость для запирающей жидкости — это та часть конструкции, куда подключается сливная труба от сантехники, а по окончании тока воды в ней еще остается часть жидкости.

Точка перегиба первого колена всегда должна быть ниже, чем место изгиба второго примерно на 5 сантиметров, чтобы запирание было максимально надежным.

В случаях, когда отверстие слива находится очень низко, а гидрозатвор для канализации поместить из двух колен под сантехническим прибором не получается, то можно взять одно колено, но с условием, что изгиб будет таким, что оставшаяся влага сможет заполнить его целиком.

Как уже говорилось, такое устройство отличается своей простотой исполнения и надежностью. Для его изготовления применяют такие материалы, как:

• чугун;
• полипропилен;
• бронза.

Ключевое преимущество коленного гидрозатвора состоит в том, что он способен выдерживать даже сильное давление в канализационной системе, а пропускная способность устройства определяется только по внутреннему диаметру трубы.

Гидрозатворы для канализации данного типа чаще всего применяются с целью подключения ванн или унитазов, где они являются частью всей конструкции. В некоторых моделях унитазов таких коленных затворов может быть два.

Разновидностями коленного гидрозатвора могут быть приборы, оснащенные дополнительным выводом на корпусе для подключения трубы перелива или сливного шланга от стиральной машины. Такие приборы делаются из полипропилена.

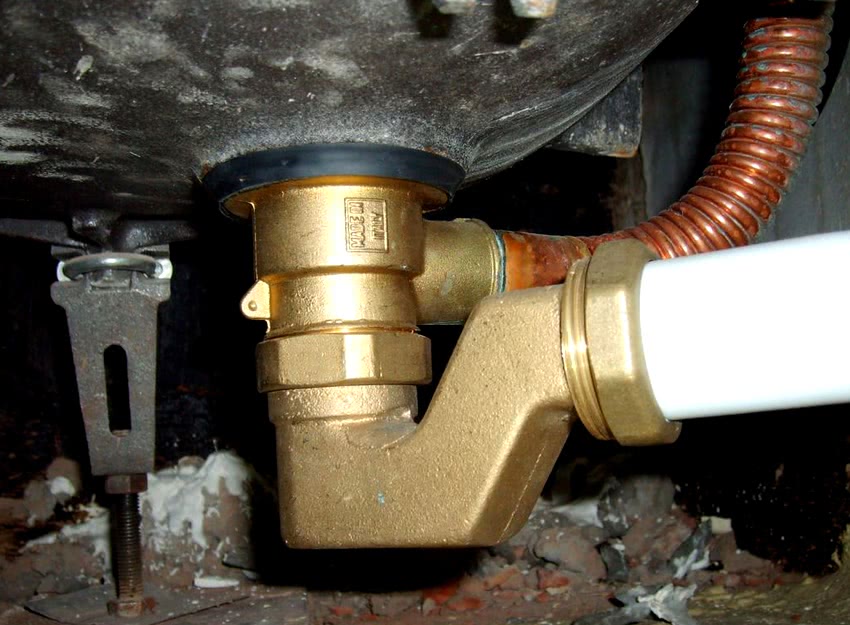

Особенности бутылочных гидрозатворов

Такой тип устройств имеет две ключевые функции:

• функция отстойника;
• запирающего устройства.

Выводная труба от сливного отверстия размещена внутри емкости, которая имеет свой вывод и подключена непосредственно к канализации.

При этом нижний край сливной трубы находится ниже уровня выходного отверстия, а это способно надежно запереть отверстие.

Для изготовления затвора данного типа чаще всего применяют полипропилен, конструкция разборная и включает в себя:

• сливную трубу, оснащенную защитной решеточкой;
• емкость-отстойник.

Две эти части соединены друг с другом таким способом: труба пропускается в отверстие емкости, деформируя при этом уплотнительную прокладку во время закручивания гайки на корпусе устройства.

Но такое соединение не слишком прочное, большой напор жидкости оно выдержать не сможет, поэтому затворы бутылочного типа не используются на унитазах и ваннах.

Затворы простые в плане установки, подключаются они исключительно к сливным отверстиям на раковинах и других приборах небольших размеров. Периодически их следует очищать от осадка, это делается очень просто.

В числе бутылочных гидрозатворов можно выделить трапы, так называют размещенные в полу отверстия для слива воды. Их устанавливают тогда, когда вывод в сборную магистраль можно сделать исключительно вдоль перекрытия в горизонтальном положении. Трапы чаще всего делают из металла, они имеют неразборную конструкцию, поэтому очищать емкости-отстойник можно в данном случае только после снятия сливной решетки.

Сухие гидрозатворы для канализации и их описание

Такой тип затворов существенно отличается от предыдущих, объединяет их лишь место расположения — под тем или иным сантехническим прибором. А работает этот прибор по системе ниппель.

Сухой затвор представляет собой трубу из полипропилена, оснащенную резьбой на обоих концах. Внутри труба имеет гибкую мембрану, напоминающую ниппель, которая способна пропускать воду только в одном направлении и смыкаться по прекращении водного потока.

Устройство оригинальное в плане работы, но при ее эксплуатации вас могут поджидать не совсем приятные сюрпризы. Так, при применении для мытья посуды раковины, такое устройство проработает очень мало.

Классификация гидрозатворов для канализации

Гидрозатворы подразделяются на такие категории:

• коленные;
• бутылочные;
• сухие.

Рассмотрим описание каждого из них более подробно.

Описание коленного гидрозатвора

Данное устройство имеет достаточно простую конструкцию и состоит из двух колен в виде букв U, соединенных друг с другом в виде латинской S.

Емкость для запирающей жидкости — это та часть конструкции, куда подключается сливная труба от сантехники, а по окончании тока воды в ней еще остается часть жидкости.

Точка перегиба первого колена всегда должна быть ниже, чем место изгиба второго примерно на 5 сантиметров, чтобы запирание было максимально надежным.

В случаях, когда отверстие слива находится очень низко, а гидрозатвор для канализации поместить из двух колен под сантехническим прибором не получается, то можно взять одно колено, но с условием, что изгиб будет таким, что оставшаяся влага сможет заполнить его целиком.

Как уже говорилось, такое устройство отличается своей простотой исполнения и надежностью. Для его изготовления применяют такие материалы, как:

• чугун;
• полипропилен;
• бронза.

Ключевое преимущество коленного гидрозатвора состоит в том, что он способен выдерживать даже сильное давление в канализационной системе, а пропускная способность устройства определяется только по внутреннему диаметру трубы.

Гидрозатворы для канализации данного типа чаще всего применяются с целью подключения ванн или унитазов, где они являются частью всей конструкции. В некоторых моделях унитазов таких коленных затворов может быть два.

Разновидностями коленного гидрозатвора могут быть приборы, оснащенные дополнительным выводом на корпусе для подключения трубы перелива или сливного шланга от стиральной машины. Такие приборы делаются из полипропилена.

Особенности бутылочных гидрозатворов

Такой тип устройств имеет две ключевые функции:

• функция отстойника;
• запирающего устройства.

Выводная труба от сливного отверстия размещена внутри емкости, которая имеет свой вывод и подключена непосредственно к канализации.

При этом нижний край сливной трубы находится ниже уровня выходного отверстия, а это способно надежно запереть отверстие.

Для изготовления затвора данного типа чаще всего применяют полипропилен, конструкция разборная и включает в себя:

• сливную трубу, оснащенную защитной решеточкой;
• емкость-отстойник.

Две эти части соединены друг с другом таким способом: труба пропускается в отверстие емкости, деформируя при этом уплотнительную прокладку во время закручивания гайки на корпусе устройства.

Но такое соединение не слишком прочное, большой напор жидкости оно выдержать не сможет, поэтому затворы бутылочного типа не используются на унитазах и ваннах.

Затворы простые в плане установки, подключаются они исключительно к сливным отверстиям на раковинах и других приборах небольших размеров. Периодически их следует очищать от осадка, это делается очень просто.

В числе бутылочных гидрозатворов можно выделить трапы, так называют размещенные в полу отверстия для слива воды. Их устанавливают тогда, когда вывод в сборную магистраль можно сделать исключительно вдоль перекрытия в горизонтальном положении. Трапы чаще всего делают из металла, они имеют неразборную конструкцию, поэтому очищать емкости-отстойник можно в данном случае только после снятия сливной решетки.

Сухие гидрозатворы для канализации и их описание

Такой тип затворов существенно отличается от предыдущих, объединяет их лишь место расположения — под тем или иным сантехническим прибором. А работает этот прибор по системе ниппель.

Сухой затвор представляет собой трубу из полипропилена, оснащенную резьбой на обоих концах. Внутри труба имеет гибкую мембрану, напоминающую ниппель, которая способна пропускать воду только в одном направлении и смыкаться по прекращении водного потока.

Устройство оригинальное в плане работы, но при ее эксплуатации вас могут поджидать не совсем приятные сюрпризы. Так, при применении для мытья посуды раковины, такое устройство проработает очень мало.

Возможные неисправности и ошибки при монтаже

Это нехитрое устройство, в котором, на первый взгляд, нечему ломаться. Но и у него встречаются неисправности. Они бывают двух видов:

• Частичное или полное осушение (уровень воды в колене снижается настолько, что выводная труба соединяется с магистралью).
• Непроходимость.

Частично обсохнуть гидрозатвор может в двух случаях: если санитарно-техническим прибором пользуются очень редко или он неправильно смонтирован – изгиб колена недостаточен, прибор установлен не строго вертикально, нижний край выводной трубы в бутылочном гидрозатворе находится выше уровня выпускного отверстия.

Полное осушение происходит в том случае, если канализационный стояк не предусматривает систему вентиляции.

В этом случае поток воды приводит к возникновению вакуума в трубе. Это разряжение высасывает все гидрозатворы, соединяя жилые помещения со стояком канализации, после чего давление вновь выравнивается.

Чтобы вода не ушла, надо в месте соединения домашней канализационной сети с общим стояком смонтировать воздушный клапан,который не допустит возникновении в ней вакуума.

Непроходимость коленных гидрозатворов устраняется путем их прочистки сантехническим тросом или вантузом. Устройства бутылочного типа очищаются при частичной разборке, а сухие – полной заменой.

В большинстве случаев неисправность гидрозатворов обусловлена их неправильным монтажом.

Главное правило, которое должно соблюдаться при монтаже всех видов гидрозатворов:

диаметры входных и выходных отверстий устройства должны абсолютно совпадать с диаметрами подключаемых магистралей.

Никакие герметики, при соединении труб разных калибров, не уберегут вас от протечек.

Коленные гидрозатворы устанавливаются строго вертикально, иначе зеркало воды затвора может оставить магистраль соединенной со сливным отверстием.

Если вы купили сливную арматуру к раковине не с отстойником, а гофрированной трубкой, то изогните ее дважды, так, чтобы край верхнего изгиба был выше нижнего как минимум на 5 сантиметров. Изгиб закрепите скотчем или изолентой.

При монтаже бутылочного гидрозатвора снимите крышку емкости отстойника и проконтролируйте положение нижнего края выпускной трубы относительно выходного отверстия.

Если вы слишком опустите сливную трубу, то оставите мало места для отстоя или полностью перекроете магистраль.

Край сливной трубы должен находиться ниже выходного отверстия отстойника, на расстоянии двух или трех сантиметров.

Сухой гидрозатвор нужно ставить строго вертикально.

Это увеличит его пропускную способность и уменьшит засоряемость. Ни в коем случае не перепутайте входное и выходное отверстие. Вход имеет воронкообразную форму.

Гидрозатвор – простой и незаметный элемент, который не только делает проживание в доме или квартире комфортным, но и облегчает эксплуатацию, а также ремонт канализационной системы жилища. Пренебрегать его установкой не следует.

Гидрозатворные механизмы на кухне

В связи с вышеперечисленными особенностями монтажные работы слива в кухне будут разными. В некоторых случаях требуется предварительная сборка элементов, а в некоторых – сборка водосливной системы происходит во время самого монтажа раковины. Если сливное устройство раковины имеет непростую конструкцию из пластика, стоит проверить элементы на отсутствие трещин и заусениц, чтобы не нарушить герметичность слива воды.

Установка колбы

При установке колбы гидрозатвор снабжают прокладкой, присоединяют крышку, соединения трубы для слива со стаканом гидрозатвора с помощью гайки и уплотнительных прокладок. Далее сифон соединяют к трубе канализации и закрепляют его.

Установка гофры для отвода

Следующим этапом будет установка гофры, которая вставляется в сток для предотвращения протечек. Если раковина имеет систему перелива, то установка выполняется по той же схеме, которая используется для установки умывальника в ванной комнате.

Установка сифона, имеющего два раструба

Если кухонная раковина снабжена двумя отделениями, то нужно использовать сифонное устройство, имеющее два раструба. Особенность монтажных работ заключается в более тщательной проверке стыковочных элементов устройства и проведения герметичных работ с двумя отверстиями раковины.

Чтобы подключить к сифону машинку для мойки посуды, также стиральную машинку необходимо приобрести два штуцера для водоотведения. Шланги, ведущие от посудомоечной машинки к водоотводной системе, крепятся по определенной схеме, зависит способ крепления от того, как штуцер смонтирован, с наклоном либо прямо.

Профилактические мероприятия от засоров

Для того чтобы избежать постоянной прочистки канализационной системы, стоит придерживаться нескольких несложных правил:

• использовать специальную решетку, которая кладется на слив для того, чтобы в трубу не проникали крупные частицы мусора;
• после того как было вымыто много посуды, необходимо промыть слив на протяжении нескольких минут горячей водой;
• жир и отработанное масло желательно сливать в унитаз, а не в раковину;
• воду, оставшуюся от мытья пола, также выливать лучше в унитаз;
• в течение года стоит трубы прочищать вантузом и вынимать сор из сифона.

Эти мероприятия помогут увеличить время эксплуатации сифона и позволят избежать частых прочисток системы.

Как сделать самостоятельно

На самом деле сделать гидрозатвор своими руками совершенно несложно.

И простейшие приспособление многие видели еще в детстве у дедушек-бабушек, которые делали домашнее вино.

Рассмотрим основные домашние конструкции.

Классический

Для него понадобится:

• пробка (деревянная, резиновая) или капроновая крышка для банок;
• тонкая трубочка достаточной длинны из силикона, резины, ПВХ и т.п.;
• герметик для обработки места соединения трубки с пробкой. Ранее им выступал обычный пластилин, сегодня это может быть герметик для сантехнических работ;
• литровая банка;
• кусочек скотча.

В пробке (крышке) проделайте отверстие, соответствующее трубочке, и вставьте ее, чтобы входила внутрь на пару сантиметров.

Место соединения тщательно промажьте пластилином или герметиком, чтобы воздух извне не мог проникнуть в емкость с брагой или вином.

Внимание. Не используйте тесто для герметизации стыка

Постепенно оно засохнет и образует сквозные трещины

Постепенно оно засохнет и образует сквозные трещины.

На емкость с брагой оденьте трубочку, второй конец опустите в банку с водой и закрепите трубочку к банке скотчем, чтобы она случайно не выскочила.

Медицинская перчатка

Перчатка не хуже гидрозатвора справляется с задачей — не допустить в бродильную емкость окружающего воздуха с кислородом и бактериями. Перчатку оденьте на горлышко бутыли и обязательно закрепите резиночкой от денежек или веревочкой, иначе при бурном брожении, когда перчатку надувает, ее просто снесет с бутыли.

Проколите иголкой в одном из пальцев отверстие для выхода углекислоты. Нужно смотреть: если брага бурлит, перчатку может сильно надуть, вплоть до разрыва. В этом случае сделайте еще один-два прокола.

Справка. По сравнению с медицинскими, более надежны хозяйственные тонкие перчатки типа Фрекен бок.

Медицинские сегодня делают действительно одноразовыми, они склонны даже к разложению под воздействием углекислоты.

Ватная пробка

Кто-то просто неплотно забивает узкое горло бутыли ватой. Считается, что таким образом углекислота будет выходить, а кислород к суслу не проникнет. Так и будет, пока идет бурное брожение – углекислый газ не пускает внутрь воздух извне.

Но когда брожение прекратится, путь кислороду открыт. Отнесем этот способ к ненадежным.

«Тихий» гидрозатвор

Иногда раздражает звук бульканья, который неизменно сопровождает классический гидрозатвор. Но по тому же принципу можно сделать тихий и экономичный прибор.

Прикрепите герметично к пробке или крышке кусок трубочки (сантиметров 30) и сделайте из нее петлю, выведя конец трубки вверх. В трубочку влейте немножко воды. Работает прибор совершенно бесшумно.

Из шприца и капельницы

Понадобится трубка от капельницы с пластмассовым переходником и шприц. Простейшее сооружение-гидрозатвор делается так:

• просверлите в крышке (пробке) отверстие 4 мм;
• вставьте в него переходник от капельницы с прикрепленной трубочкой;
• в трубку носиком вставьте корпус одноразового шприца на 10-15 кубиков;
• крышку оденьте на бутыль. При этом трубка должна идти вниз, а затем подниматься;
• шприц (вверх – открытой частью) примотайте скотчем к бутыли;
• налейте в шприц воды.

Такой гидрозатвор уже будет работать, но можно немного усовершенствовать конструкцию, взяв не один, а два шприца на 10 и 15 кубиков. В таком варианте вода будет в большем шприце, а в меньшем будет собираться углекислый газ.

Можно использовать только капельницу. Это будет почти классическая конструкция. Иглой от капельницы проткните крышку на емкости для брожения. Трубку опустите в банку с водой. Ничего не нужно просверливать и герметизировать.

Также можно в считанные минуты соорудить самодельный гидрозатвор, который будет работать не хуже покупного:

• В пробке бутыли сделайте отверстие 5 мм, обработайте края.
• Скрутите трубку, сделав кольцо у верхней камеры капельницы (фильтр из камеры удалите).
• Лишнюю трубку отрежьте.
• Вставьте в трубку носик шприца.
• Соедините камеру капельницы со шприцом скотчем или изолентой так, чтобы шприц был выше камеры открытой частью вверх.
• Иглу капельницы вставьте в проделанное в пробке на бутыли отверстие.
• Наполните шприц водой.
• Отрежьте от поршня шприца уплотнитель.
• Опустите обрезанный поршень в шприц. Этот прием убережет воду от испарения (в шприц ее все же помещается немного).

Такой гидрозатвор, собранный за 5 минут, работает еще и тихо, что является дополнительным плюсом.

Смотрите:

Как правильно выбрать гидрозатвор для канализации

При выборе для канализации гидрозатвора, цена которого находится в пределах 300-600 руб., следует учитывать следующие факторы:

• габариты сифона в сборе;
• особенности данного вида устройства;
• материал для изготовления труб и крепежей;
• число сливов и возможных дополнительных подключений;
• уровень защиты от образования засоров;
• наличие или отсутствие перелива.

Тип затвора подбирается исходя из места установки. Для кухонной мойки лучшим решением станет бутылочная конструкция, оснащенная контейнером для сбора пищевых отходов. Для ванны удобнее всего монтировать гофрированный сифон, который может располагаться даже в самых стесненных условиях.

Если сифон для душа будет эксплуатироваться редко, рекомендуется устанавливать сухой гидрозатвор

Вариант сифона для душа подбирается с учетом периодичности его использования. Если он будет эксплуатироваться редко, следует установить сухой гидрозатвор для бани или душа, который даже при высыхании воды не будет пропускать посторонние запахи в помещение.

Количество входных отверстий в сифоне должно соответствовать числу сливов, для которых предназначен данный гидрозатвор. Немаловажным критерием является диаметр горловины устройства. Для раковины и умывальника он может быть минимальным, а для унитаза – самым большим. Также учитывается диаметр выходного патрубка при подключении к канализационной трубе. Для раковин и умывальников достаточно гидрозатвора для канализации 50 мм. Для унитаза данный параметр должен быть не менее 100 мм.

Материал для изготовления гидравлического затвора

От материала изготовления зависят надежность и долговечность устройства. Традиционно гидрозатворы для бани, ванной и кухни изготавливались из чугуна, благодаря чему они характеризовались прочностью, стойкостью к воздействию агрессивной среды и длительным периодом службы. К недостаткам изделий можно отнести наличие внутренней шероховатой поверхности, которая склонна задерживать разные загрязнения. Это идеальный вариант для промышленного строительства.

Большинство современных моделей гидрозатворов изготовлены из полипропилена, в результате чего имеют невысокую стоимость. Устройства характеризуются прочностью, надежностью, химической инертностью, отсутствием склонности к накапливанию загрязнений в полости (благодаря гладкой внутренней поверхности).

Сифоны премиум-класса изготавливаются из латуни или бронзы, и имеют никелированное покрытие

Сифоны с сухим гидрозатвором премиум-класса выполняются из латуни или бронзы с никелированным покрытием, что придает изделиям эстетичный внешний вид. Такие затворы отличаются длительным периодом надежной эксплуатации. Сифоны из нержавеющей стали востребованы в лечебных и детских учреждениях. Такие устройства хорошо очищаются и обеззараживаются, что не влияет на их долговечность.

Что представляет собой двухоборотный гидрозатвор для ванной

Двухоборотный сифон является аналогом коленного отвода, однако отличается более сложным устройством гидрозатвора. Сливная труба устройства соединена с выходным патрубком сантехнического оборудования. В этом месте дополнительно установлена решетка-фильтр, задерживающая волосы и шерсть животных. Она плавно переходит в колено, соединяющееся с другой трубой, которая направлена в сливную канализацию. Последний элемент расположен под небольшим уклоном.

Как пользоваться гидрозатвором, выполняя его прочистку? Для этого некоторые модели двухоборотных сифонов дополнительно могут быть оснащены смотровыми отверстиями, которые плотно закрываются пробками, что дает возможность выполнять ревизию и очистку полости гидрозатвора от загрязнений. Они находятся в нижней точке устройства. Функцию отверстия может исполнить съемный фрагмент колена, расположенного в верхней части устройства.

Двухоборотный гидрозатвор для ванной — это аналог коленчатого, но является более сложным устройством

Сифоны двухоборотного типа изготавливаются из полипропилена. Более дорогостоящие модели элитного класса могут быть выполнены из латуни с хромированной поверхностью. При установке таких изделий понадобится специальный инструмент, оснащенный мягкими губками, что исключит вероятность повреждения зеркальной поверхности устройства.

Гидравлические затворы бутылочного типа характеризуются прочностью, надежностью и долговечной эксплуатацией. Конструкция легко регулируется благодаря движимым составным элементам. Она легко монтируется и может быть установлена даже в узких местах.

Что такое сухой гидрозатвор для канализации

Гидрозатвор для канализации

Гидрозатвор – это устройство, устанавливаемое в канализационные трубы. С его помощью решаются две проблемы. Первое – неприятный запах, который образуется в канализации из-за размножения микроорганизмов, процессов гниения. Второе – предотвращает гидроудар: канализация — герметично закрытая система, вода, проходя по ней и не имея возможности расширяться, может повредить трубы. Устанавливается гидрозатвор в раковины, ванны, душ. Унитазы снабжаются им во время производства и дополнительной установки не требуют.

Делятся они на несколько видов по конфигурации и способу монтажа, кроме того, различают обычный и сухой гидрозатвор для канализации. Принцип действия первого заключается в создании водной пробки таким образом, чтобы она герметично закупоривала трубы, предотвращая проникновение летучих газов из канализации в помещение.

Сухой состоит из трубок, один конец которой крепится к раковине или сливу, второй – к сливной трубе, идущей в канализационный колодец. Между трубами расположен сифон. Это расширенная емкость, в которой и накапливается вода. Сифон расположен ниже уровня слива на 50 мм, что позволяет воде накапливаться, создавая пробку.

Более простой гидрозатвор – U-образно изогнутая труба. В этом случае вода собирается в нижней части устройства. Принцип действия такой же, как и у приспособления с сифоном.

Причины срыва затвора

Когда из канализации начинает пахнуть, то, скорее всего, возникли проблемы с гидрозатвором. Проверить это легко, нужно просто заглянуть в раковину, ванну, унитаз – если в сливе нет воды, то водяной пробки действительно нет.

Срыв гидрозатвора происходит по следующим причинам:

• Перепады давления внутри канализационной системы. Как результат пробка втягивается в водоприемник, это приводит к появлению запахов.
• Создание вакуума в трубах. Такое возможно только при прохождении большого количества воды в систему из водоприемника. Происходит перекрытие просвета трубы.

Последняя ситуация вероятна, если нарушены нормативы монтажа труб. А именно:

• Смонтированные трубы имеют меньший, нежели нужен диаметр и просто не справляются с водными потоками.
• После ремонта происходит сбой горизонтальных линий.
• Просвет трубы сужается из-за обледенения или засоров, в частности, жировых отложений.

Если установлен гидрозатвор с сифоном и гофрированными трубами, то исключить срыв поможет использование сеточки на раковине, ванной. Она будет задерживать крупные частички от проникновения в канализацию. Срыв гидрозатвора при неправильном монтаже можно исправить только переделкой всей системы.

Установка своими руками

Для монтажа могут потребоваться:

• разводной ключ,
• отвёртка,
• фум-лента,
• силиконовый герметик.

Установка затвора под раковину или мойку осуществляется просто:

• закрепляем патрубок и решётку, которая предохранит канализацию от крупного мусора (про обслуживание септиков Топас своими руками написано в этой статье), в отверстии мойки с помощью фиксирующей гайки;
• надеваем сифон на сливной патрубок и фиксируем его запорным кольцом.

  Если в раковине, предусмотрено два сливных отверстия – устанавливается затвор с двумя входами.

  Подключение посудомоечных машин (как провести воду в частный дом от центрального водопровода) осуществляется через специальные модели сифонов;

• при помощи шланга подсоединяем отводной патрубок к канализации.

  Элементы соединяются, герметично, при помощи уплотнительных колец и силиконового герметика.

Крепление гидрозатворов:

• унитаза,
• писсуара,
• ванн и душевых кабин
  — осуществляется несколькими способами, в зависимости от подведённого трубопровода.

Унитазы подсоединяются при помощи пластиковых патрубков или гофрированных труб. Герметизация проводится с помощью герметика или цементного раствора.

Установка сифонов с переливами проводится, аналогично, устройствам без перелива.

Шланг перелива присоединяется к предварительно смонтированному на трубе тройнику.

Возможные проблемы

При эксплуатации внутренней канализации обращаем внимание на несколько моментов, которые могут вызвать появление запаха и срыв шлангов с патрубков сифона:

• затвор постоянно заполнен водой.

  При редком использовании в загородном доме, вода испаряется, и ничто не препятствует проникновению запахов в помещение;

• периодические разборки сифона требуют тщательной проверки соединительных элементов.

  Ослабляются запорные гайки, высыхают и трескаются уплотнительные кольца.

  Это становится причиной протечек и появления неприятного запаха;

• перепады давления внутри канализации.

  Водяной слой, в этом случае, выдавливается в канализацию, и затвор перестаёт функционировать;

• образование разреженного пространства.

  Проблема появляется при неправильно подобранных трубах.

  Объём сливаемой воды полностью перекрывает диаметр трубы, и за ним образуется вакуум.

В последней ситуации, возможен, разрыв соединения канализации (какая нужна муфта для соединения гофрированных канализационных труб написано в этой статье) и затвора или срыв всего сифона.

Кроме неподходящего диаметра, такое может случится при:

• отсутствии уклона,
• появлениях засоров,
• обледенений.

СОВЕТ! При эксплуатации сифонов на дне колб или шлангов скапливается мелкий осадок.

Этого можно избежать, используя мелкоячеистую сетку с решёткой на сливном отверстии раковины.

Сделать в бане

Устройство канализации в бане проводится по тем же принципам, что и в жилом доме.

Отдельного упоминания заслуживает конструкция сухого затвора.

Нерегулярное использование бани приводит к испарению водяного слоя, возможно, замерзание воды в зимний период.

Существуют два типа таких затворов:

• поплавковый,
• маятниковый.

Поплавковое устройство подразумевает верхний слив.

В рабочем состоянии водяной слой поднимает специальный пластиковый поплавок, и затвор работает, как разновидность гидрозатвора.

При испарении воды поплавок опускается, надёжно перекрывая сливное отверстие.

В маятниковом типе реализованы две пластиковые шторки, которые под собственным весом закрывают сливное отверстие.

Ток воды открывает шторки.

Любой из сухих затворов, содержит в своей конструкции, элементы классического сифона.

Название «сухой», появилось из-за возможности блокировать запах, при отсутствии водяного слоя.

Как это работает

Затворы возможно поделить на фактически гидравлические и сухие. В чем отличие — можно понять интуитивно.

Водяные

Как работает водяной, либо гидравлический затвор в канализации — легко додуматься из его названия. В сущности, это просто участок сточной системы, проложенный с контруклоном, неизменно стоящая в нем вода мешает движению газов.

В зависимости от конфигурации возможно выделить два видов затворов:

Сухой

В отличие от водяных, сухой затвор не испытывает недостаток в воде чтобы не допустить попадание газов в помещение. В сущности, он представляет собой герметично закрывающийся обратный клапан (выше, в случае если не забывайте, мы упоминали о возможности исполнения затвором двух функций). Давление водяного столба открывает данный клапан, когда сточные воды прекращают поступать — он закрывается.

Использующиеся конструктивные решения смогут применять различные физические правила.

Приведем пара примеров:

• Подпружиненная мембрана возвращается в исходное положение за счет упругости нержавеющей пружины. Цена таких устройств мала, но мала и их надежность.
• Маятниковый затвор удерживается в рабочем положении собственной тяжестью.

Кое-какие канализационные трапы с гидрозатвором применяют поплавковую схему работы — что-то среднее между водяным и сухим затворами. Они совершенны для душевых, каковые употребляются с долгими перерывами.

Фактически затвор представляет собой стакан с цилиндрическим выпуском в середине, который в большинстве случаев благодаря наличию дополнительного колена по окончании него затоплен , над выпуском в стакане плавает поплавок. При долгом простое вода пересыхает, резиновый поплавок садится в выпуск и надежно перекрывает движение газов.

Строение гидрозатвора

По своему строению канализационный гидрозатвор является сифоном, заполненным водой. Для каждого вида сантехники существуют свои разновидности:

• трубчатые (для моек на кухне);
• гофрированные (для раковин в санузлах);
• трапы (для бань, душевых, саун);
• бутылочные (для любых типов сантехники);
• двухоборотные (для оборудования, требующего большой надежности);
• специальные для эксклюзивных ванн (изготавливаются под отдельные виды ванн).

Хочу увидеть всё!

Хочу увидеть всё!

Каждый гидрозатвор нуждается в индивидуальной регулировке, в противном случае сифон может сорвать после полного смыва бачка. С сухими гидрозатворами для бань такого случиться не может, ведь роль воды в таком устройстве выполняет шарик, который перекрывает вход в канализационную трубу. Водяной сифон в данном случае использовать нецелесообразно, потому что такой слив используется довольно редко, поэтому вода в сифоне рано или поздно пересохнет.

Как сделать затвор для браги своими руками?

На просторах интернета существует множество вариантов изготовления затворов для брожения. Рассмотрим несколько самых распространенных.

Водяной

Его схема приводилась выше. Крышка на бродильной таре плотно закрывается, в неё через отверстие вставляется шланг, конец которого помещается в емкость с водой.

Стык крышки и шланга тщательно герметизируется с помощью пластилина.

Медицинская перчатка

Этот метод использовался ещё во времена СССР. На бродильную емкость надевается резиновая перчатка. При необходимости она стягивается нитью у основания. В одном из пальцев делается небольшой прокол, через который будет выходить углекислый газ.

С помощью перчатки легко отследить окончание брожения. Когда она сдувается – это значит, что процесс брожения закончен и брагу можно перегонять.

Ватная пробка

Иногда самые ленивые винокуры используют вату в качестве затвора. Этот способ самый простой из всех, достаточно закупорить горловину бродильной тары кусочком ваты. Но это не делает метод эффективным, т. к. воздух всё равно будет проникать в емкость.

Ещё одним недостатком этого метода является невозможность определения окончания брожения на глаз. В этом случае нужно будет поднести зажженную спичку к горлу бродильной емкости. Если спичка горит, то процесс выбраживания прекратился. Если она тухнет, это значит, что дрожжи всё ещё работают и выделяют углекислый газ.

С отводом запаха

Брага при созревании издает характерный устойчивый запах, который может не понравиться домочадцам или соседям. Существует затвор с отводом бродильного запаха. Для этого нужно немного усовершенствовать первый вариант водного затвора.

На банку с водой, в которую выходит углекислый газ, надевается капроновая крышка с двумя отверстиями под шланги. В первое отверстие вставляется шланг из бродильной емкости и погружается в воду.

Во второе вставляется другой шланг. Его опускать в воду не нужно. Конец второго шланга выводится на улицу или подсоединяется к верхней части канализационной трубы. Все стыки герметизируются.

Из шприцев

Компактный и удобный гидрозатвор можно сделать при помощи 2-х одноразовых шприцев. Колбы от них скрепляются между собой скотчем или изолентой. Носики шприцев соединяются узкой силиконовой трубкой. В одну колбу заливается вода. Устройство вставляется в крышку бродильной тары и хорошо герметизируется.

Вариантов создания затвора огромное множество, но принцип один: не позволить кислороду проникнуть в брагу, обеспечив при этом свободный выход углекислого газа. Гидрозатвор является обязательным атрибутом правильного брожения. Его использование благотворно сказывается на вкусе и аромате конечного напитка.

Похожие записи:

Как построить дом из сэндвич-панелей своими руками Установка входной металлической двери в квартиру своими руками Гвл-листы: виды и сфера применения Обзор фильтров для очистки воды амвей Что делать при быстром наполнении выгребной ямы Водяной теплый пол своими руками: инструкция изготовления
